Тип продукта	Строительный светодиодный прожектор
Бренд	Festool
Модель	SYSLITE DUO
Номинальное напряжение	220-240 В
Частота	50/60 Гц
Максимальная мощность	112 Вт
Световой поток	8000 лм
Цветовая температура	5000 К
Цветопередача (RA)	> 80
Долговечность (L70)	> 10 000 ч
Вес	3,4 кг
Степень защиты	IP55
Класс энергоэффективности источника света	E
Количество светодиодов	80
Угол поворота	3 положения
Съемная ножка	Да, с кабельным барабаном
Настенный крюк	Да
Совместимость с штативом	Festool ST DUO 200
Минимальное расстояние до освещаемых поверхностей	0,2 м
Включение	Подключение к сети, автоматическое включение
Термоконтроль	Автоматическое снижение мощности и отключение при необходимости
Обслуживание	Очистка мягкой сухой тканью
Назначение	Освещение строительных площадок, гаражей, мастерских

Часто задаваемые вопросы - SYSLITE DUO FESTOOL

Какова максимальная мощность SYSLITE DUO?

Максимальная мощность составляет 112 Вт.

Каков световой поток прожектора?

Световой поток составляет 8000 лм.

Можно ли использовать этот прожектор на штативе?

Да, только со штативом Festool ST DUO 200. Общая высота не должна превышать 2,0 м.

Как чистить прибор?

Очищайте пластиковый диск мягкой сухой тканью. Не используйте растворитель.

Что делать при перегреве?

Если температура превышает предел, прибор снижает мощность, а затем отключается. Отключите вилку, прочистите вентиляционные щели и включите снова.

Является ли прожектор водонепроницаемым?

Да, он имеет степень защиты IP55, подходит для тяжелых условий на стройплощадке.

Можно ли закрепить прибор на стене?

Да, с помощью встроенного настенного крюка. Повесьте его на шляпку гвоздя или шурупа.

Можно ли заменить источник света?

Нет, она должна заменяться только производителем или авторизованным сервисным центром.

Какая цветовая температура?

Цветовая температура составляет 5000 K (нейтральный белый свет).

Какое минимальное расстояние соблюдать от воспламеняющихся поверхностей?

Необходимо соблюдать минимальное расстояние 0,2 м.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SYSLITE DUO FESTOOL

ru Декларация о соответствии ЕС. Мы со всей ответственностью заявляем, что данная продукция соответствует всем применимым требованиям следующих Директив ЕС, стандартов и нормативных документов:

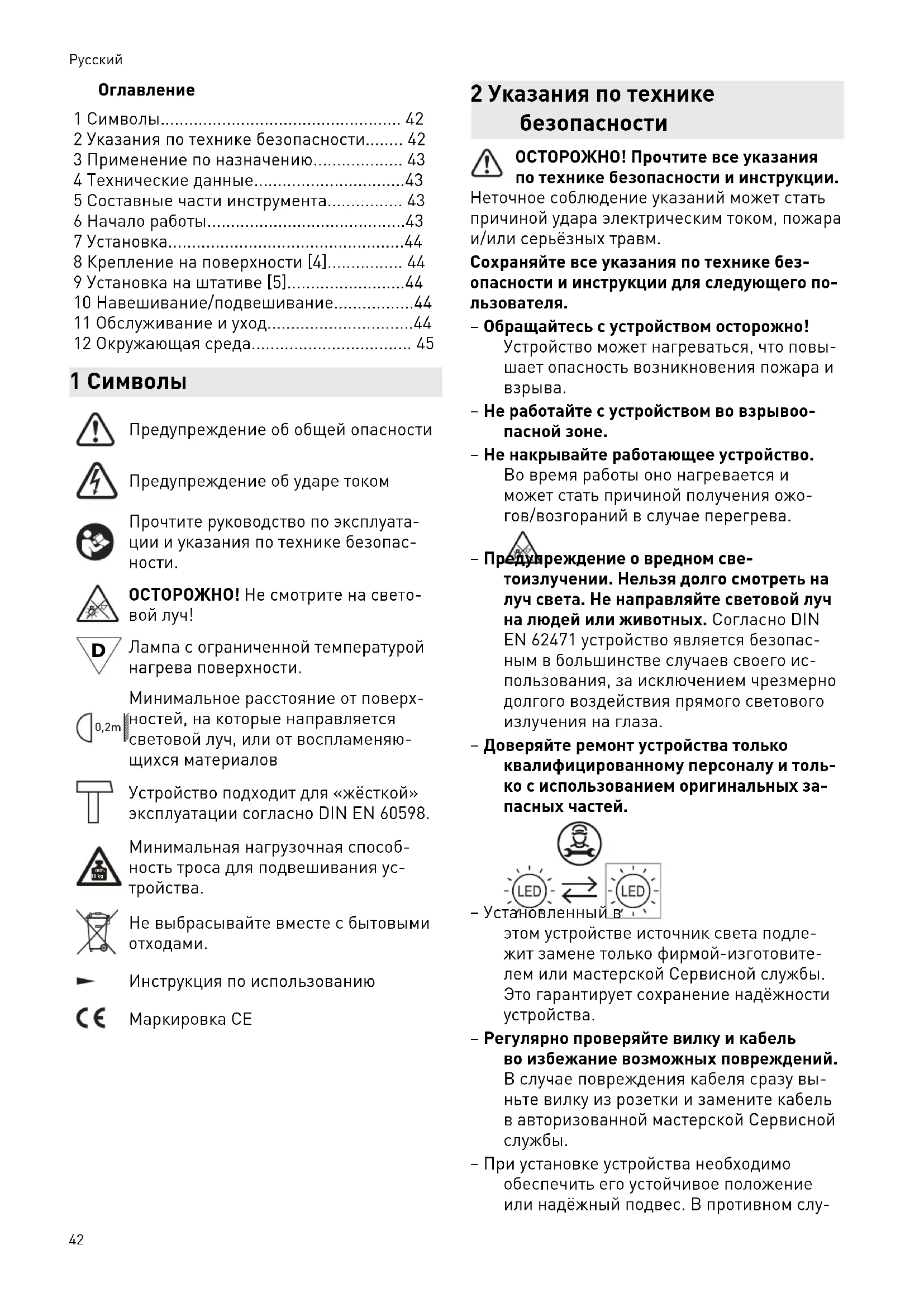

1 Символы.... 42
2 Указания по технике безопасности...... 42
3 Применение по назначению.... 43
4 Технические данные....43
5 Составные части инструмента.... 43
6 Начало работы....43
7 Установка....44
8 Крепление на поверхности [4]...... 44
9 Установка на штативе [5]......44
10 Навешивание/подвешивание......44
11 Обслуживание и уход.....44
12 Окружающая среда.... 45

1 Символы

Предупреждение об общей опасности

Предупреждение об ударе током

Прочтите руководство по эксплуатации и указания по технике безопасности.

ОСТОРОЖНО! Не смотрите на световой луч!

Лампа с ограниченной температурой нагрева поверхности.

Минимальное расстояние от поверхностей, на которые направляется световой луч, или от воспламеняющихся материалов

Устройство подходит для «жёсткой» эксплуатации согласно DIN EN 60598.

Минимальная нагрузочная способность троса для подвешивания устройства.

Не выбрасывайте вместе с бытовыми отходами.

Инструкция по использованию

Маркировка СЕ

2 Указания по технике безопасности

ОСТОРОЖНО! Прочтите все указания по технике безопасности и инструкции.

Неточное соблюдение указаний может стать причиной удара электрическим током, пожара и/или серьёзных травм.

Сохраняйте все указания по технике безопасности и инструкции для следующего пользователя.

– Обращайтесь с устройством осторожно!
Устройство может нагреваться, что повышает опасность возникновения пожара и взрыва.
– Не работайте с устройством во взрывоопасной зоне.
– Не накрывайте работающее устройство.
Во время работы оно нагревается и может стать причиной получения ожогов/возгораний в случае перегрева.
– Предупреждение о вредном све- тоизлучении. Нельзя долго смотреть на луч света. Не направляйте световой луч на людей или животных. Согласно DIN EN 62471 устройство является безопас- ным в большинстве случаев своего ис- пользования, за исключением чрезмерно долгого воздействия прямого светового излучения на глаза.
– Доверяйте ремонт устройства только квалифицированному персоналу и только с использованием оригинальных запасных частей.

ТАНОВЛЕННЫЙ В

- Установленный в

этом устройстве источник света подлежит замене только фирмой-изготовите-лем или мастерской Сервисной службы. Это гарантирует сохранение надёжности устройства.

– Регулярно проверяйте вилку и кабель во избежание возможных повреждений.

В случае повреждения кабеля сразу выньте вилку из розетки и замените кабель в авторизованной мастерской Сервисной службы.

– При установке устройства необходимо обеспечить его устойчивое положение или надёжный подвес. В противном слу-

чае устройство может упасть. Опасность травмирования.

– Запрещается работать с повреждённым устройством.
– Устройство — это не игрушка! Храните его в недоступном для детей месте.
– Рабочая лампа предназначена для использования в помещениях, где на неё может оседать нетокопроводящая пыль.

3 Применение по назначению

Прожектор для строительных площадок предназначен для освещения больших площадей стройплощадок, рабочих помещений, гаражей и т. д. Соблюдайте правила электробезопасности в месте электроподключения устройства.

Устройство не предназначено для освещения жилых помещений.

Ответственность за использование не по ачению несёт пользователь.

Инструмент сконструирован для професального применения.

УКАЗАНИЕ В некоторых странах существуют дополнительные предписания по использованию электрических технических средств на стройплощадках. Эти предписания могут ограничить использование рабочей лампы на стройплощадках или содержать дополнительные требования к её эксплуатации. Соблюдайте действующие региональные предписания!

4 Технические данные

Прожектор для строитель-ных площадок	SYSLITE DUO
Номинальное напряжение 220–240 В
Частота 50/60 Гц
Источник света 80 x 1,4 Вт	(мощныйсветодиод)
Макс. мощность 112 Вт
Световой поток (светодиод-ный свет)	8000 лм
Цветовая температура 5000 К
Цветопередача RA > 80
Срок службы (L70) >10 000 ч

Прожектор для строитель- ных площадок SYSLITE DUO

Macca 3,4 кг

Вид защиты IP 55

Данный инструмент имеет встроенный источник света класса энергоэффективности E.

Дата производства - см. этикетку инструмент

5 Составные части инструмента

[1-1] Съёмная ножка, бухта для кабеля
[1-2] Светящаяся поверхность
[1-3] Рукоятка
[1-4] Крючок для навешивания устройства на стену, зажим для кабеля
[1-5] Сетевой кабель

Иллюстрации находятся в начале руководства по эксплуатации.

6 Начало работы

ПРЕДУПРЕЖДЕНИЕ

Недопустимое напряжение или частота! Опасность несчастного случая

• Соблюдайте параметры на заводской табличке.
  ▶ Учитывайте национальные особенности.

6.1 Включение/выключение

Включение

Запрещается подключать вилку устройства во влажной среде, т. к. вилка не имеет достаточной защиты от проникновения влаги.

▶ Вставьте вилку сетевого кабеля в розетку. Луч света в виде светового конуса появится автоматически.

Выключение

▶ Извлеките вилку сетевого кабеля из розетки.
▶ Намотайте сетевой кабель на ножку [1-1]. Конец кабеля можно зацепить за предназначенный для этого зажим [2-1].

6.2 Схема контроля температуры

При превышении допустимой рабочей температуры происходит автоматическое снижение мощности светового потока устройства. При

Русский

длительном превышении температуры несмотря на снижение мощности светового потока подача электропитания полностью прерывается.

Меры при снижении мощности светового потока:

▶ извлеките вилку сетевого кабеля,
▶ устраните причину перегрева (например забивание вентиляционных прорезей),
▶ снова подключите вилку сетевого кабеля.

Полная мощность светового потока восстановлена.

7 Установка

Устройство следует всегда устанавливать вместе на ножке, чтобы не пере крывать вентиляционные прорези [4-1].

Устанавливайте устройство на сухое, ровное и прочное основание. Не подвешивайте устройство за сетевой кабель, чтобы не нарушить электробезопасность вследствие перегрузки кабеля. Не заклеивайте и не блокируйте вен тиляционные прорези иным образом.

0,2m

Соблюдайте минимальное расстояние от поверхностей, на которые направляется световой луч,

или от воспламеняющихся материалов: 0,2 m.

7.1 Угол установки [3]

Устройство можно устанавливать под тремя различными углами.

8 Крепление на

поверхности [4]

Для лучшей фиксации ножку [4-2] можно снимать; на ней имеются отверстия [4-3] для приворачивания к основанию или потолку.

▶ Снимите ножку, потянув сначала с одной стороны сильнее.
▶ Равномерно сдвиньте ножку.
▶ Закрепите ножку винтами на основании.

Не устанавливайте устройство на верти кальных поверхностях (стенах и т. п.), т. к. в этом случае будет снижено охлаждение через вентиляционные прорези.

▶ Насадите рабочую лампу.

ОСТОРОЖНО! Для уменьшения опасности удушения надёжно прикрепляйте сетевой ка бель устройства к стене, если кабель прохо дит в зоне работы руками.

9 Установка на штативе [5]

Используйте устройство только со шта тивом ST DUO 200 Festool. Общая высо та штатива не должна превышать 2 м. Соблю дайте инструкцию по использованию штатива.

▶ Раздвиньте ножки штатива до упора [5].
▶ Насадите рабочую лампу.
▶ Заверните лампу до фиксации.

10 Навешивание/ подвешивание

10.1 На стене [6]

Устройство навешивается за крючок [2-1] на задней стороне. Зацепите крючок за головку гвоздя или шурупа, вбитого в стену.

10.2 На тросе [7]

Для подвешивания устройства пропустите трос через специальный направляющий же лобок [7-1] в середине рукоятки.

11 Обслуживание и уход

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования, поражение электрическим током

▶ Перед началом любых работ по ремонту и техническому обслуживанию устройства вынимайте вилку из розетки!
▶ Все работы по ремонту и техническому обслуживанию, которые требуют открывания корпуса двигателя, должны выполняться только специалистами авторизованной мастерской Сервисной службы.

Сервисное обслуживание и ремонт должны выполняться только специалистами фирмы-изгото вителя или в сервисной мастерской. Адрес ближайшей мастер

ской см. на: www.festool.ru/сервис

Используйте только оригинальные запасные части Festool! № для заказа на: www.festool.ru/сервис

▶ Следите, чтобы отверстия для воздушного охлаждения на корпусе устройстве не были перекрыты или забиты грязью.
▶ Пластмассовое стекло устройства очи щайте только сухой мягкой тканью, чтобы избежать повреждений. Не пользуйтесь растворителями.

12 Окружающая среда

Не выбрасывайте инструмент вместе с бытовыми отходами! Обеспечьте эко-логически безопасную утилизацию ин- струментов, оснастки и упаковки. Соблюдайте действующие национальные предписания.

Согласно директиве ЕС об отходах электрического и электронного оборудования, а также гармонизированным национальным стандартам отслужившие свой срок электроинструменты должны утилизироваться раздельно и направляться на экологически безопасную переработку.

Информацию о пунктах приёма и надлежащей утилизации см. на www.festool.ru/recycling.

Информация по директиве REACH:

www.festool.ru/reach
