Tipo de producto	Proyector de obra LED
Marca	Festool
Modelo	SYSLITE DUO
Tensión nominal	220-240 V
Frecuencia	50/60 Hz
Potencia máxima	112 W
Flujo luminoso	8000 lm
Temperatura de color	5000 K
Reproducción cromática (RA)	> 80
Longevidad (L70)	> 10 000 h
Peso	3,4 kg
Grado de protección	IP55
Clase de eficiencia energética de la fuente luminosa	E
Número de LEDs	80
Ángulo de orientación	3 posiciones
Pie desmontable	Sí, con enrollador de cable
Gancho mural	Sí
Compatibilidad con trípode	Festool ST DUO 200
Distancia mínima a superficies iluminadas	0,2 m
Encendido	Conexión a red, encendido automático
Vigilancia térmica	Reducción automática de potencia y parada si es necesario
Mantenimiento	Limpieza con paño suave y seco
Uso previsto	Iluminación de obra, garajes, talleres

Preguntas frecuentes - SYSLITE DUO FESTOOL

¿Cuál es la potencia máxima del SYSLITE DUO?

La potencia máxima es de 112 W.

¿Cuál es el flujo luminoso del proyector?

El flujo luminoso es de 8000 lm.

¿Se puede usar este proyector en un trípode?

Sí, solo con el trípode Festool ST DUO 200. La altura total no debe superar los 2,0 m.

¿Cómo limpiar el aparato?

Limpie el disco de plástico con un paño suave y seco. No use disolvente.

¿Qué hacer en caso de sobrecalentamiento?

Si la temperatura supera el límite, el aparato reduce su potencia y luego se apaga. Desconecte el enchufe, limpie las ranuras de ventilación y vuelva a conectar.

¿El proyector es estanco?

Sí, tiene un grado de protección IP55, adecuado para condiciones difíciles en obra.

¿Se puede fijar el aparato a la pared?

Sí, gracias al gancho mural integrado. Cuélguelo en la cabeza de un clavo o tornillo.

¿La fuente luminosa es reemplazable?

No, debe ser reemplazada solo por el fabricante o un taller de servicio autorizado.

¿Cuál es la temperatura de color?

La temperatura de color es de 5000 K (luz blanca neutra).

¿Qué distancia mínima respetar respecto a superficies inflamables?

Se debe respetar una distancia mínima de 0,2 m.

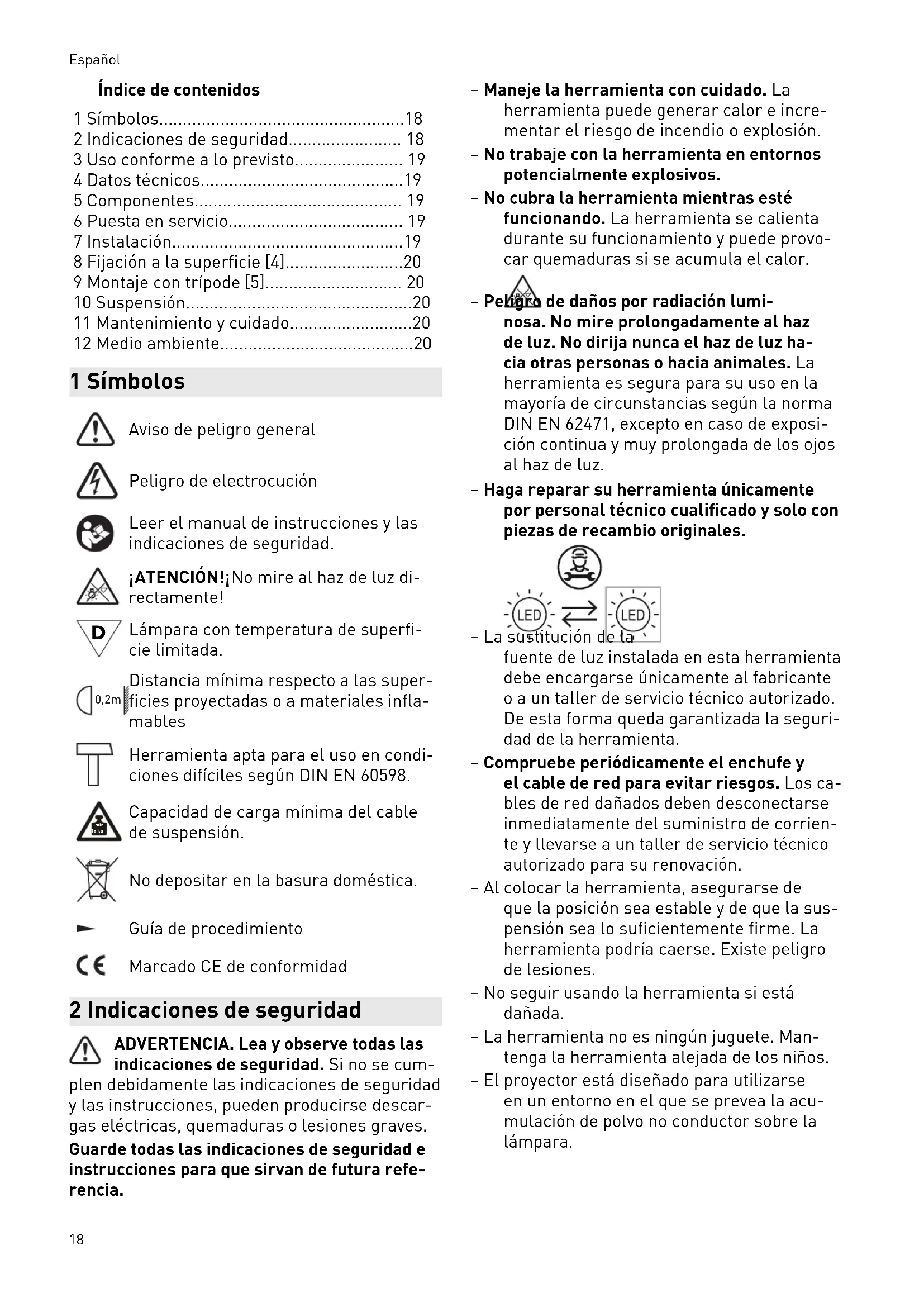

MANUAL DE USUARIO SYSLITE DUO FESTOOL

Índice de contenidos

1 Símbolos....18
2 Indicaciones de seguridad.... 18
3 Uso conforme a lo previsto.... 19
4 Datos técnicos....19
5 Componentes.... 19
6 Puesta en servicio.... 19
7 Instalación....19
8 Fijación a la superficie [4].....20
9 Montaje con trípode [5].... 20
10 Suspensión....20
11 Mantenimiento y cuidado....20
12 Medio ambiente....20

1 Símbolos

Aviso de peligro general

Peligro de electrocución

Leer el manual de instrucciones y las indicaciones de seguridad.

¡ATENCIÓN!¡No mire al haz de luz directamente!

Lámpara con temperatura de superficie limitada.

Distancia mínima respecto a las superficies proyectadas o a materiales inflamables

Herramienta apta para el uso en condiciones difíciles según DIN EN 60598.

Capacidad de carga mínima del cable de suspensión.

No depositar en la basura doméstica.

Guía de procedimiento

Marcado CE de conformidad

2 Indicaciones de seguridad

ADVERTENCIA. Lea y observe todas las indicaciones de seguridad. Si no se cum plen debidamente las indicaciones de seguridad y las instrucciones, pueden producirse descargas eléctricas, quemaduras o lesiones graves.

Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura referencia.

• Maneje la herramienta con cuidado. La herramienta puede generar calor e incrementar el riesgo de incendio o explosión.
• No trabaje con la herramienta en entornos potencialmente explosivos.
• No cubra la herramienta mientras esté funcionando. La herramienta se calienta durante su funcionamiento y puede provocar quemaduras si se acumula el calor.

• Peligro de daños por radiación luminosa. No mire prolongadamente al haz de luz. No dirija nunca el haz de luz hacia otras personas o hacia animales. La herramienta es segura para su uso en la mayoría de circunstancias según la norma DIN EN 62471, excepto en caso de exposición continua y muy prolongada de los ojos al haz de luz.
• Haga reparar su herramienta únicamente por personal técnico cualificado y solo con piezas de recambio originales.

LED sustitución de la

- La sustitución de la

fuente de luz instalada en esta herramienta debe encargarse únicamente al fabricante o a un taller de servicio técnico autorizado. De esta forma queda garantizada la seguridad de la herramienta.

• Compruebe periódicamente el enchufe y el cable de red para evitar riesgos. Los cables de red dañados deben desconectarse inmediatamente del suministro de corriente y llevarse a un taller de servicio técnico autorizado para su renovación.
• Al colocar la herramienta, asegurarse de que la posición sea estable y de que la suspensión sea lo suficientemente firme. La herramienta podría caerse. Existe peligro de lesiones.
• No seguir usando la herramienta si está dañada.
• La herramienta no es ningún juguete. Mantenga la herramienta alejada de los niños.
• El proyector está diseñado para utilizarse en un entorno en el que se prevea la acumulación de polvo no conductor sobre la lámpara.

3 Uso conforme a lo previsto

El proyector es apto para iluminar grandes superficies en zonas de obras, espacios de trabajo, garajes, etc. Debe prestarse atención a la seguridad eléctrica de los puntos de conexión de corriente.

La herramienta no es apta para la iluminación de estancias en el hogar.

El usuario será responsable de cualquier utilización indebida.

AVISO En algunos países existen normas adicionales para el uso de herramientas eléctricas en obras. Estas normativas nacionales pueden restringir el uso del proyector o exigir requisitos adicionales. Cumpla todas las normas nacionales que le afecten.

4 Datos técnicos

Proyector SYSLITE DUO
Tensión nominal 220-240 V
Frecuencia 50/60 Hz
Medio luminoso 80 LED Power	de 1,4 W
Potencia máxima 112 W
Corriente débil LED 8.000 lm
Temperatura de color 5.000 K
Reproducción de los colores RA	>80
Vida útil (L70) >10.000 h
Peso 3,4 kg
Tipo de protección IP 55

Este equipo contiene una fuente luminosa de eficiencia energética de clase E.

5 Componentes

[1-1] Pie de apoyo extraíble, enrollacables
[1-2] Superficie de iluminación
[1-3] Empuñadura
[1-4] Gancho para colgar, sujetacables
[1-5] Cable de conexión a la red

Las figuras indicadas se encuentran al principio del manual de instrucciones.

6 Puesta en servicio

ADVERTENCIA

Tensión o frecuencia no permitida Peligro de accidente

▶ Observar los datos indicados en la placa de tipo.
▶ Tener en cuenta las particularidades de cada país.

6.1 Encendido y apagado

Conexión

El enchufe de la herramienta no debe conectarse en un entorno húmedo, puesto que no dispone de la debida protección contra humedad.

▶ Insertar el enchufe.
Automáticamente se proyecta el cono de luz.

Desconexión

▶ Extraer el enchufe.
Enrollar el cable de conexión en el pie de apoyo [1-1]. El extremo del cable puede engancharse al dispositivo de apriete [2-1] previsto para ello.

6.2 Control de temperatura

Si se supera la temperatura de servicio admissible, la herramienta reduce automáticamente su luminosidad. Si la temperatura se excede de manera continuada a pesar de esta reducción de la potencia luminosa, el suministro de corriente se interrumpe por completo.

Medidas en caso de luminosidad reducida:

▶ desconectar el enchufe;
- subsanar la causa del sobrecalentamiento (p. ej., ranuras de ventilación obstruidas);
▶ volver a insertar el enchufe.

Se restablece la luminosidad completa.

7 Instalación

Utilizar la herramienta siempre con el pie de apoyo [4-2] para mantener despejadas las ranuras de ventilación [4-1].

Colocar el proyector sobre una superficie seca, plana y estable. No colgar la herramienta por el cable de conexión a la red a fin de evitar peligros eléctricos debidos a un desgaste del cable. No cubrir las ranuras de ventilación con cinta adhesiva ni bloquearlas.

Respetar la distancia mínima de 0,2 m respecto a las superficies proyectadas y a materiales inflama-

bles.

7.1 Ángulo de emplazamiento [3]

La herramienta se puede emplazar en tres ángulos diferentes.

8 Fijación a la superficie [4]

Para una mejor fijación, el pie de apoyo [4-2] es extraíble y cuenta con orificios [4-3] para atornillar el proyector a la base o al techo.

▶ Tire del pie de apoyo; empuje con más fuerza de un lado al principio.
▶ Tire uniformemente del pie de apoyo.
- Atornille el pie de apoyo a la base.

No monte la herramienta sobre superficies verticales (paredes, etc.), ya que elloaría la capacidad de refrigeración de las ras de ventilación.

▶ Coloque el proyector.

¡ADVERTENCIA! Para reducir el riesgo de estrangulamiento, fije con firmeza el cable de conexión a la red de la herramienta a la pared cuando el cable de conexión a la red esté al alcance de la mano.

9 Montaje con trípode [5]

Utilice la herramienta solo con el trípode Festool ST DUO 200. La altura global del trípode no debe ser superior a 2,0 m. Observe el manual de instrucciones del trípode.

▶ Despliegue el trípode hasta el tope [5].
▶ Coloque el proyector.
▶ Gire el proyector colocada hasta que quede enclavado.

10 Suspensión

10.1 A la pared [6]

Cuelgue la herramienta en el gancho de pared [2-1] previsto en la parte trasera. Coloque el gancho de pared en un clavo o cabeza de tornillo incrustado en la pared.

10.2 A una cuerda [7]

La herramienta puede colgarse de una cuerda por la ranura guía [7-1] situada en el centro de la empuñadura.

11 Mantenimiento y cuidado

ADVERTENCIA

Peligro de lesiones y electrocución

• Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimiento o de conservación.
• Todos los trabajos de mantenimiento y reparación que exijan abrir la carcasa del motor tan solo pueden ser llevados a cabo por un taller autorizado.

El servicio de atención al cliente y de reparaciones solo está disponible a través del fabricante o de los talleres de reparación. Dirección más cercana en: www.festool.es/

servicio

Utilice únicamente piezas de recambio Festool originales. Referencia en: www.festool.es/servicio

• Con objeto de garantizar una correcta circulación del aire, las aberturas para el aire de refrigeración dispuestas en la herramienta deben mantenerse libres y limpias.
• Limpiar el cristal de plástico de la herramienta solo con un paño suave y seco a fin de evitar cualquier desperfecto. No utilizar disolventes.

12 Medio ambiente

No desechar con la basura doméstica.

Reciclar las herramientas, los accesorios y los embalajes de forma respetuo-

sa con el medio ambiente. Respetar las disposiciones nacionales vigentes.

De acuerdo con la Directiva europea sobre residuos de aparatos eléctricos y electrónicos y su transposición a la legislación nacional, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de forma respetuosa con el medio ambiente.

Puede ver información sobre los puntos de recogida para una correcta eliminación de residuos en www.festool.es/recycling.

Información sobre REACH: www.festool.es/reach
