BRUKSANVISNING WH14DSDL HiKOKI

7. Rengöring av utsidan

6. Undlad at anvende batteriet til andre formål end dem,

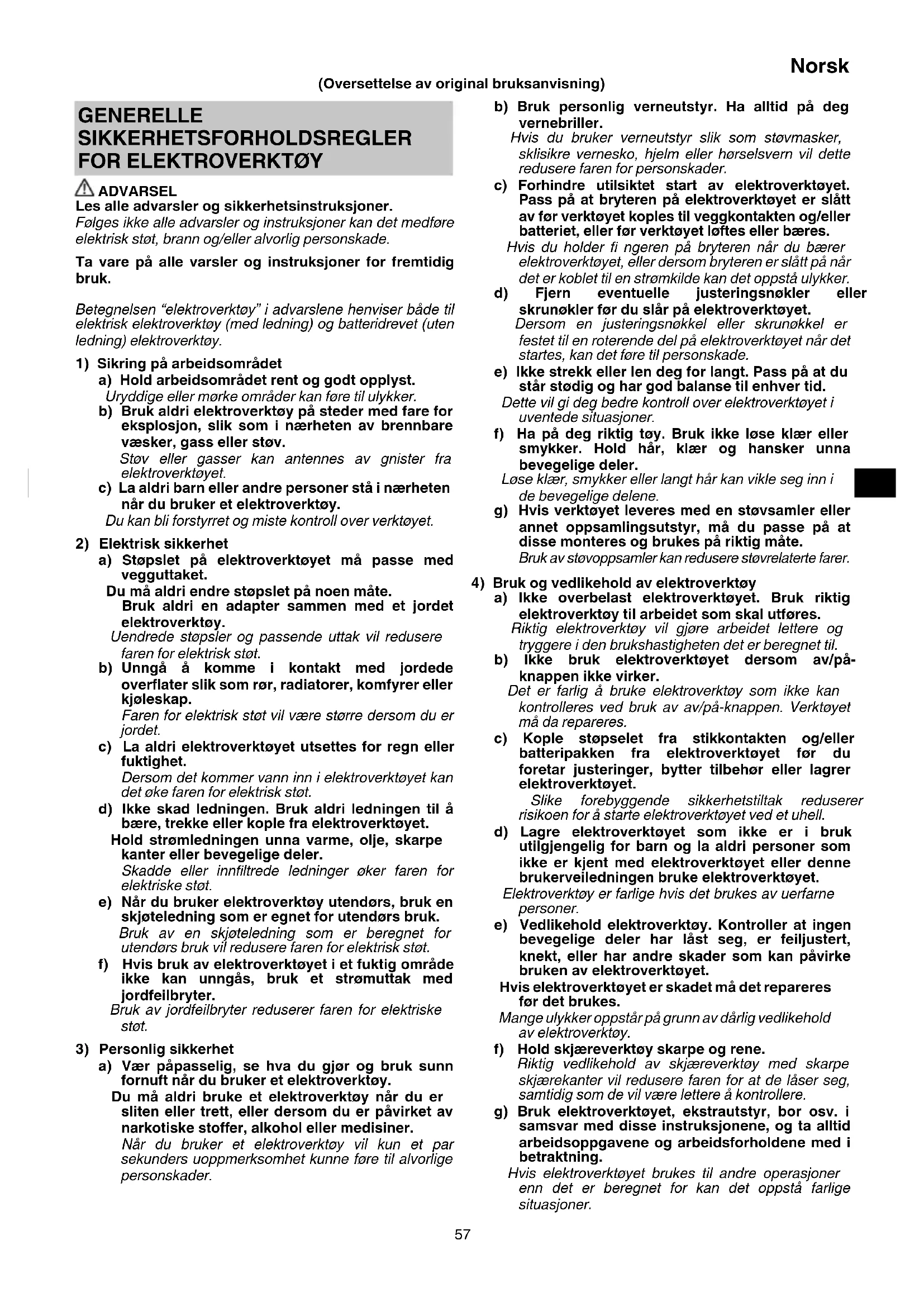

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til. b) Ikke bruk elektroverktøyet dersom av/på- knappen ikke virker. Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres. c) Kople støpselet fra stikkontakten og/eller batteripakken fra elektroverktøyet før du foretar justeringer, bytter tilbehør eller lagrer elektroverktøyet. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell. d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen bruke elektroverktøyet. Elektroverktøy er farlige hvis det brukes av uerfarne personer. e) Vedlikehold elektroverktøy. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy. f) Hold skjæreverktøy skarpe og rene. Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere. g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning. Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for kan det oppstå farlige situasjoner. GENERELLE SIKKERHETSFORHOLDSREGLER

ADVARSEL Les alle advarsler og sikkerhetsinstruksjoner. Følges ikke alle advarsler og instruksjoner kan det medføre elektrisk støt, brann og/eller alvorlig personskade. Ta vare på alle varsler og instruksjoner for fremtidig bruk. Betegnelsen “elektroverktøy” i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet (uten ledning) elektroverktøy.

1) Sikring på arbeidsområdet

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker. b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv. Støv eller gasser kan antennes av gnister fra elektroverktøyet. c) La aldri barn eller andre personer stå i nærheten når du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt. b) Unngå å komme i kontakt med jordede overfl ater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet. c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet kan det øke faren for elektrisk støt. d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller innfi ltrede ledninger øker faren for elektriske støt. e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk vil redusere faren for elektrisk støt. f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektriske støt.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten. En lader som passer for én batteripakke kan forårsake brannfare hvis den brukes med andre batteripakker. b) Bruk bare elektroverktøyet med spesifi sert type batteripakke. Bruk av andre batteripakker kan føre til brannfare og skader. c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene. Kortslutning av batteripolene kan forårsake skader eller brann. d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp. Batterivæsken kan forårsake irritasjon eller brannsår.

a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet. Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes. FORHOLDSREGLER Hold avstand til barn og svakelige personer. Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer. SIKKERHETSADVARSLER FOR BATTERIDREVET SLAGBOREMASKIN / SLAGBORENØKKEL Hold elektroverktøyet på isolerte gripeoverfl ater når du utfører en operasjon hvor festetilbehør kan komme i kontakt med skjult kabling. Festeanordninger som kommer i kontakt med strømførende ledninger kan gjøre eksponerte metalldeler på elektroverktøyet strømførende og gi operatøren elektriske støt. FLERE SIKKERHETSADVARSLER

1. Dette er et bærbart verktøy for stramming og løsning

av skruer, bolter og muttere. Bruk det kun for disse operasjonene.

2. Sørg for å holde fast verktøyet under bruk. Hvis du ikke

gjør det, kan det oppstå ulykker eller skader.

4. Forberede og kontrollere arbeidsmiljøet. Sørg for at

arbeidsstedet oppfyller alle betingelsene som legges frem i forholdsreglene.

5. Ikke la fremmedlegemer komme inn i åpningen for

tilkopling av oppladbart batteri.

av batteriet vil medføre et kraftig elektrisk støt og overoppheting. Det vil føre til brannskader eller at batteriet skades.

9. Ta med batteriet til butikken der det ble kjøpt så snart

batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.

10. Ikke plasser gjenstander i laderens ventilasjonsåpninger.

Dersom metallgjenstander eller brennbare gjenstander føres inn i laderens ventilasjonsåpninger kan det føre til elektriske støt eller at laderen blir ødelagt.

12. Stopp verktøyet før du bytter rotasjonsretning. Du må

alltid slippe bryteren og vente til verktøyet har stanset før du bytter rotasjonsretning.

13. Du må aldri ta på delen som beveger seg. Du må ikke la

delen som beveger seg komme i nærheten av hendene dine eller andre deler av kroppen din. Du kan skjære deg eller sette deg fast i delen som beveger seg. Du må også være forsiktig og ikke ta på delen som beveger seg etter at den har blitt brukt kontinuerlig over lengre tid. Den blir ganske varm og kan brenne deg.

14. Vennligst bruk angitt tilbehør som er oppført i

brukshåndboken og HiKOKIs katalog. Hvis du unnlater å gjøre dette kan det oppstå ulykker eller personskade.

15. Sørg for at du installerer tilbehøret i ambolten på en

skikkelig måte. Hvis tilbehøret ikke er skikkelig installert, kan det løsne og føre til personskader.

<WH14DSDL / WH18DSDL>

Etter at du har installert skrutrekkerbiten, trekker du forsiktig biten ut for å sørge for at den ikke løsner under bruk. Hvis førerhylsen ikke går tilbake til sin opprinnelige posisjon, er ikke biten installert på en skikkelig måte.

16. Trykknappen kan ikke byttes mens verktøyet går. For å

bytte trykknappen må du stanse verktøyet og deretter stille inn trykknappen.

17. I arbeidet til Lagremodus(S) må du unngå kontinuerlig

stramming ettersom temperaturen til de elektroniske komponentene i konverterbryteren øker.

19. For å forhindre batteristrømforbruket som skyldes at man

glemmer å slå av LED-lyset, slukkes lyset automatisk etter ca. 15 minutter.

20. La enheten hvile etter kontinuerlig bruk.

21. Ikke ta på metalldelene, ettersom de blir veldig varme

under kontinuerlig arbeid.

BATTERI For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseff ekten. I tilfellene 1 og 3, beskrevet nedenfor, kan motoren stoppe når du bruker dette produktet, selv om du trykker på knappen. Dette er ikke et problem i seg selv, men et resultat av beskyttelsesfunksjonen.

1. Når gjenværende batterieff ekt løper ut, stanser motoren.

Skjer dette må du lade opp batteriet med det samme.

2. Dersom verktøyet er overbelastet, kan motoren stanse.

I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.

3. Hvis batteriet blir overopphetet når elektroverktøyet blir

overbelastet, kan batteristrømmen bli brutt. I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen. Videre, vennligst ta hensyn til følgende forholdsregler og advarsler. 0000BookWH14DSDL.indb580000BookWH14DSDL.indb58 2018/05/2210:39:492018/05/2210:39:4959 Norsk ADVARSEL For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spon og støv ikke samler seg på batteriet.

○ Sørg for at spon og støv ikke faller på batteriet under arbeidet. ○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet. ○ Ikke oppbevar et ubrukt batteri på et sted der det utsettes for spon eller støv. ○ Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).

3. Ikke bruk et tydelig ødelagt eller deformert batteri.

4. Ikke bruk batteriet med feilkoplet polaritet.

6. Ikke bruk batteriet til andre formål enn de som er

7. Hvis batteriladingen ikke fullføres selv etter at angitt

ladetid har gått, må du øyeblikkelig stanse ytterligere lading.

8. Ikke plasser eller utsett batteriet for høye temperaturer

eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.

9. Holdes unna fl ammer umiddelbart når ekkel lukt eller

11. Hvis det oppstår batterilekkasje, ekkel lukt, varme

eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøyet eller batteriladeren, og stanse bruken. FORSIKTIG

1. Hvis det lekker væske fra batteriet og denne kommer

i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig. Hvis dette ikke gjøres kan væsken føre til synsproblemer.

2. Hvis du får væske fra batteriet på hud eller klær, vask

ordentlig med rent vann, for eksempel vann fra springen, øyeblikkelig. Væsken kan forårsake irritasjon på huden.

3. Hvis du fi nner rust, ekkel lukt, overoppheting, misfarging,

deformering, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør. ADVARSEL Hvis et elektrisk ledende materiale kommer i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg nøye reglene for følgende innhold. ○ Ikke plasser elektrisk ledende objekter som spiker eller metalltråder av jern eller kopper i oppbevaringskassen. ○ For å unngå at kortslutning inntreff er, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig. SYMBOLER ADVARSEL Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.

: Batteridrevet slagskrujern Les alle advarsler og sikkerhetsinstruksjoner. Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-direktiv 2002/96/EF om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.

Vekt Slå PÅ Slå AV Batterikapasitet Lysbryter Gjenværende batteriindikator-bryter Medurs rotasjon Moturs rotasjon Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig Batteriets gjenværende kapasitet er halvert. Det er nok strøm på batteriet. 0000BookWH14DSDL.indb590000BookWH14DSDL.indb59 2018/05/2210:39:492018/05/2210:39:4960 Norsk

I tillegg til hovedenheten (1) inneholder pakken tilbehør som er listet opp på side 152. Standard tilbehør kan endres uten varsel. ANVENDELSE

<WH14DSDL / WH18DSDL>

○ Skru inn og fjerne små skruer, små bolter osv.

<WR14DSDL / WR18DSDL>

○ Stramming og løsning av alle typer bolter og muttere som brukes til å sikre strukturelle elementer SPESIFIKASJONER Spesifi kasjonen til dette elektroverktøyet er i listet opp i tabellen på side 152. MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel. LADING Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.

Antall battericeller 4 – 10 0000BookWH14DSDL.indb600000BookWH14DSDL.indb60 2018/05/2210:39:492018/05/2210:39:4961 Norsk MERK Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning. FORSIKTIG Når batteriladeren har blitt brukt kontinuerlig, vil den bli varm, og kan derfor forårsake feil. Når ladingen er ferdig, må du vente 15 minutter før du starter neste lading.

4. Koble laderens støpsel fra stikkontakten.

5. Hold laderen skikkelig og trekk ut batteriet.

MERK Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det. FORSIKTIG ○ Hvis batteriet lades mens det er varmt fordi det har vært utsatt for direkte sollys i lengre tid, eller fordi batteriet nettopp har vært i bruk, vil laderens pilotlys lyse grønt eller lyse i 1 sekund, være slukket i 0,5 sekunder (av i 0,5 sekunder). I dette tilfellet må batteriet kjøles ned før ladingen starter. ○ Når pilotlyset blafrer rødt (med intervall på 0,2 sekunder), må du kontrollere om det fi nnes fremmedlegemer i laderens batterikontakt og eventuelt fjerne disse. Hvis det ikke fi nnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter. ○ Fordi den innebygde mikrodatamaskinen bruker cirka 3 sekunder på å bekrefte at batteriet som lades med ladere er tatt ut, skal du vente i minimum 3 sekunder før du setter det inn igjen for å fortsette ladingen. Hvis batteriet settes inn igjen før det har gått 3 sekunder, kan det hende at batteriet ikke blir korrekt ladet.

Handling Figur Side Ta ut og sette inn batteriet 1 153 Lading 2 153 Endre rotasjonshastighet 3 153 Demontering og montering av krok 4 153 Gjenværende batteriindikator 5 153 Hvordan bruke LED-lampen 6 153 Montering av bit 7 154 Montere kontakten 8 154 Reversere rotasjonsretning 9 154 Bryterbruk 10 154 Sjekke og bytte ut karbonbørsten 11 154 Valg av tilbehør ― 155

En slitt eller deformert sekskantet eller fi rkantethullet kontakt vil ikke gi tilstrekkelig stramming til monteringen mellom mutteren eller ambolten og derfor føre til tap av strammemoment. Vær oppmerksom på at kontakthullene slites periodisk og bytt dem ut med nye ved behov.

3. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan føre til alvorlig fare.

4. Vedlikehold av motoren

Motorrotasjonen er selve “hjertet” til elektroverktøyet. Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.

5. Inspisere karbonbørstene (Fig. 11)

Motoren har karbonbørster, dette er forbruksdeler. Da en utslitt kullbørste kan resultere i motorproblemer, må en kullbørste skiftes ut når den blir helt nedslitt eller begynner å nærme seg “slitegrensen” ⓐ. I tillegg må du alltid holde karbonbørstene rene og passe på at de glir fritt innenfor børsteholderne. MERK Når du skifter ut karbonbørsten med en ny, må du sørge for å bruke HiKOKI karbon børste kodenr. 999054.

6. Bytte karbonbørstene

Ta ut karbonbørstene ved først å fjerne børsteholderhetten og hekt så av utspringet på karbonbørsten med en fl at skrutrekker eller lignende. Når karbonbørsten monteres må retningen velges slik at neglen ⓑ på karbonbørsten stemmer med kontaktdelen ⓒ på utsiden av børsterøret. Skyv deretter børsten inn med en fi nger. Til slutt settes børsteholderhetten på plass. FORSIKTIG Vær absolutt sikker på at neglen på karbonbørsten settes inntil kontaktposisjonen på utsiden av børsterøret. (Bruk en av de to vedlagte neglene.) Utvis forsiktighet siden en eventuell feil under innsettingen kan resultere i deformert negl på karbonbørsten og raskt forårsake motortrøbbel.

7. Rengjøring på utsiden

Når verktøyet er misfarget, tørk av det med en myk og tørr klut eller en klut fuktet med såpevann. Bruk ikke kloroppløsninger, bensin eller malingstynnere da disse kan løse opp plasten.

Lagre verktøyet på et sted der temperaturen er mindre enn 40 °C og utenfor barns rekkevidde. MERK Påse at batteriet er fulladet før lagring i en lengre periode (3 måneder eller mer). Et batteri med liten kapasitet kan være ute av stand til å kunne lades etter å ha vært lagret i en lengre periode. MERK Lagring av litium-ion batterier. Sørg for at litium-ion batteriene er fulladet før de skal lagres. Lagring av batteriene i lengre tid med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen. Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger. Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier. FORSIKTIG Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy. 0000BookWH14DSDL.indb610000BookWH14DSDL.indb61 2018/05/2210:39:492018/05/2210:39:4962 Norsk Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er utpekt av oss, eller hvis batteriet er demontert og modifi sert (slik som demontering og bytte av celler eller andre indre deler). GARANTI Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifi kke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. Hvis du ønsker å klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som fi nnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted. Informasjon om luftbårne lyder eller vibrasjoner De målte verdiene ble fastsatt i samsvar med EN60745 og erklært i samsvar med ISO 4871. Målt A-veid lydeff ektnivå: 104 dB (A) (WH14DSDL) 105 dB (A) (WH18DSDL) 104 dB (A) (WR14DSDL) 104 dB (A) (WR18DSDL) Målt A-veid lydtrykknivå: 93 dB (A) (WH14DSDL) 94 dB (A) (WH18DSDL) 93 dB (A) (WR14DSDL) 93 dB (A) (WR18DSDL) Usikkerhet K: 3 dB (A). Bruk hørselvern. Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN60745. Støtstramming av festeanordninger for verktøyets maksimale kapasitet: Vibrasjon emisjonsverdi
