KÄYTTÖOHJE WH14DSDL HiKOKI

Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet. Den kan også brukes som en foreløpig estimering av eksponering. ADVARSEL ○ Vibrasjonsemisjonen under bruk av elektroverktøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes. ○ Identifi ser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk). MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel. 0000BookWH14DSDL.indb620000BookWH14DSDL.indb62 2018/05/2210:39:492018/05/2210:39:4963 Suomi b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, kypärän tai kuulosuojaimien, käyttö asianmukaisissa olosuhteissa vähentää henkilövahinkojen vaaraa. c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista. Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä. d) Poista kaikki jakoavaimet sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa. f) Käytä sopivia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteeseen voi yhdistää pölynpoisto- ja keräyslaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.

4) Sähkötyökalujen käyttäminen ja hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan sille suunnitellulla tasolla. b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai akku sähkötyökalusta ennen säätöjen tekemistä, varusteiden vaihtamista tai sähkötyökalujen varastoimista. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa. d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kouluttamattomien henkilöiden käsissä. e) Huolla sähkötyökalut. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä. Puutteellisesti huolletut sähkötyökalut ovat aiheuttaneet useita onnettomuuksia. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa. g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet sekä tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

YLEISET SÄHKÖTYÖKALUN

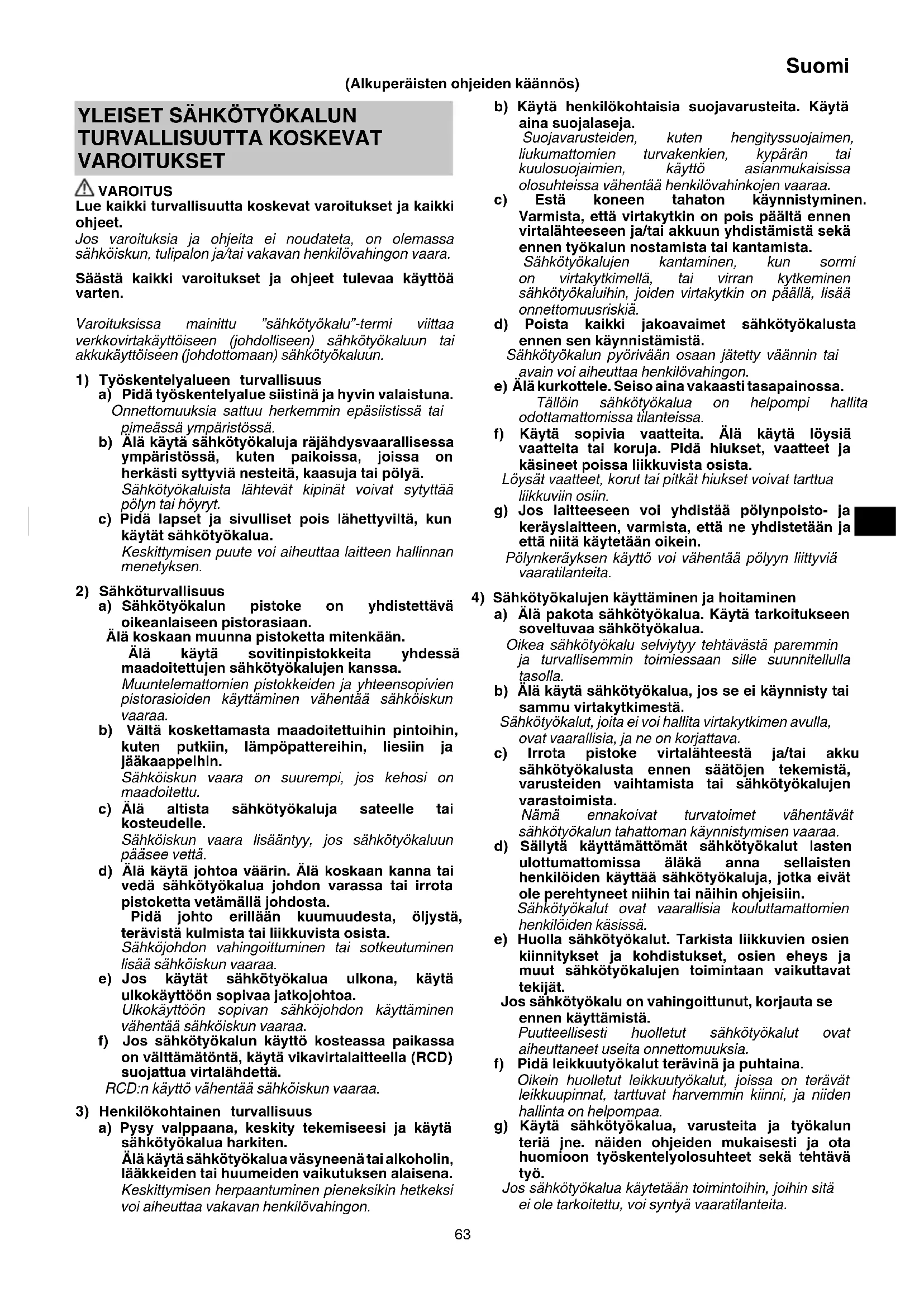

TURVALLISUUTTA KOSKEVAT VAROITUKSET VAROITUS Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara. Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa mainittu ”sähkötyökalu”-termi viittaa verkkovirtakäyttöiseen (johdolliseen) sähkötyökaluun tai akkukäyttöiseen (johdottomaan) sähkötyökaluun.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä. b) Älä käytä sähkötyökaluja räjähdysvaarallisessa ympäristössä, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua. Keskittymisen puute voi aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä koskaan muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa. Muuntelemattomien pistokkeiden ja yhteensopivien pistorasioiden käyttäminen vähentää sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä. d) Älä käytä johtoa väärin. Älä koskaan kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Pysy valppaana, keskity tekemiseesi ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon. (Alkuperäisten ohjeiden käännös) 0000BookWH14DSDL.indb630000BookWH14DSDL.indb63 2018/05/2210:39:492018/05/2210:39:4964 Suomi

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla. Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa. b) Käytä sähkötyökaluja vain erityisesti niille tarkoitettujen akkujen kanssa. Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran. c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa. Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon. d) Jos akkua käytetään väärin, siitä voi vuotaa nestettä; vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua. Akusta vuotanut neste voi aiheuttaa ärsytystä tai palovammoja.

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia. Tämä pitää sähkötyökalun turvallisena. TURVATOIMET Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta. LANGATTOMAN ISKUPORAN/ ISKURUUVIAVAIMEN TURVALLISUUTTA KOSKEVAT VAROITUKSET Pidä kiinni sähkötyökalun eristetyistä tarttumapinnoista, kun teet työtä, jossa kiinnike voi osua piilossa olevaan sähköjohtoon. Jos kiinnitin osuu jännitteiseen johtoon, se saattaa tehdä sähkötyökalun paljaista metalliosista jännitteisiä, jolloin käyttäjä voi saada sähköiskun.

1. Tämä on kannettava työkalu ruuvien, mutterien ja

pulttien kiristämiseen ja löysäämiseen. Käytä työkalua vain näihin toimintoihin.

2. Pidä työkalusta tukevasti kiinni käytön aikana. Muuten

seurauksena voi olla onnettomuus tai loukkaantuminen.

3. Varmista, että akku on asennettu kunnolla paikoilleen.

Jos se on yhtään löysällä, se voi irrota ja aiheuttaa onnettomuuden.

4. Työympäristön valmisteleminen ja tarkistaminen.

Varmista, että työympäristö vastaa kaikkia tässä oppaassa esitettyjä varotoimenpiteitä.

5. Huolehdi, ettei ladattavan akun kytkentäaukkoon pääse

6. Älä koskaan pura akkua ja laturia.

7. Älä koskaan aiheuta ladattavaan akkuun oikosulkua.

Akun oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen.

8. Älä hävitä akkua polttamalla. Jos akku poltetaan, se

9. Kun akun käyttöaika latauksen jälkeen käy liian

lyhyeksi käytännön työskentelyyn, vie akku takaisin ostopaikkaan. Älä hävitä kulunutta akkua.

10. Älä aseta laturin tuuletusrakoihin mitään. Jos laturin

tuuletusrakoihin asetetaan metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturivaurio.

Tarkista todellinen kiristysmomentti momenttiavaimen avulla.

12. Pysäytä työkalu ennen kuin vaihdat pyörimissuuntaa.

Vapauta aina kytkin ja odota, että työkalu pysähtyy, ennen kuin vaihdat pyörimissuunnan.

13. Älä koskaan kosketa pyörivää osaa. Älä päästä pyörivää

osaa käsiesi tai minkään muun ruumiinosasi lähelle. Pyörivä osa voi muuten leikata sinua tai voit jäädä siihen kiinni. Ole myös varovainen, ettet osu pyörivään osaan käytettyäsi sitä yhtäjaksoisesti pitkän ajan. Se kuumenee ja voi polttaa.

14. Käytä ainoastaan laitteelle tarkoitettuja lisäosia, jotka

on lueteltu käyttöoppaassa ja HiKOKIn tuoteluettelossa. Muuten seurauksena voi olla onnettomuuksia tai henkilövahinkoja.

15. Varmista, että kiinnität lisäosat huolellisesti alasimeen.

Jos lisäosia ei ole asennettu kunnolla, ne voivat irrota ja aiheuttaa henkilövahinkoja.

<WH14DSDL / WH18DSDL>

Kun olet asentanut iskuporan terän, vedä sitä vähän ulospäin varmistaaksesi, ettei se irtoa käytön aikana. Jos ohjausholkki ei palaa alkuperäiseen asentoonsa, terää ei ole asennettu oikein.

<WR14DSDL / WR18DSDL>

Kohdista alasimen neliskulmaisessa osassa oleva mäntä kuusiohylsyssä olevan reiän kanssa. Paina sitten mäntää ja asenna kuusiohylsy alasimeen. Tarkista, että mäntä on kunnolla paikoillaan rei’issä. Kun irrotat hylsyn, tee samat toimenpiteet päinvastaisessa järjestyksessä.

16. Painonappia ei voida käyttää työkalun pyöriessä. Kun

haluat käyttää painonappia, pysäytä työkalu ja paina painonappia vasta sitten.

17. Vältä säästötilassa (S) yhtäjaksoista kiristämistä, sillä

muunninkytkimen sähköisten osien lämpötila nousee.

18. Asenna koukku kunnolla. Jos koukkua ei ole asennettu

kunnolla, se saattaa aiheuttaa vahingoittumisen käytön aikana.

19. Jos LED-valo unohtuu päälle, se sammuu automaattisesti

noin 15 minuutissa akkuvirran säästämiseksi.

20. Laitteen lepuuttaminen pitkään jatkuneen työn jälkeen.

21. Älä kosketa metalliosia, sillä niistä tulee todella kuumia

yhtäjaksoisen työskentelyn aikana.

22. Älä katso suoraan valoon. Se voi aiheuttaa silmävamman.

LITIUMIONIAKKUA KOSKEVA HUOMAUTUS Litiumioniakun käyttöiän pidentämiseksi akussa on suojatoiminto, joka pysäyttää virrantuoton. Kun tuotetta käytetään alla kuvatuissa tapauksissa 1–3, moottori saattaa pysähtyä, vaikka kytkintä vedetään. Kyse ei ole viasta, vaan suojaustoiminnosta.

1. Kun jäljellä oleva akkuvirta loppuu, moottori pysähtyy.

Lataa akku tällöin välittömästi.

2. Jos työkalu ylikuormittuu, moottori saattaa pysähtyä.

Vapauta tällöin työkalun kytkin ja poista ylikuormituksen syyt. Voit jatkaa käyttöä sen jälkeen.

3. Jos akku ylikuumenee liian suuressa kuormituksessa,

akkuvirta saattaa katketa. Lopeta tällöin akun käyttö ja anna akun jäähtyä. Voit jatkaa käyttöä sen jälkeen. Ota huomioon myös seuraavat varoitukset ja huomautukset. VAROITUS Varmista, että otat huomioon seuraavat turvatoimet, jotta akun vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää etukäteen. 0000BookWH14DSDL.indb640000BookWH14DSDL.indb64 2018/05/2210:39:492018/05/2210:39:4965 Suomi

1. Varmista, että akun päälle ei kerry hiomalastuja tai pölyä.

○ Varmista, ettei hiomalastuja tai pölyä putoa akun päälle työskentelyn aikana. ○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry akun päälle. ○ Älä säilytä käyttämätöntä akkua hiomalastuille ja pölylle alttiissa paikassa. ○ Ennen akun varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

2. Älä pistä akkua terävällä esineellä, kuten naulalla, lyö

sitä vasaralla tai astu sen päälle äläkä heitä akkua tai kohdista siihen voimakasta iskua.

3. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään

4. Älä käytä akkua vääränapaisesti.

5. Älä yhdistä akkua suoraan sähköpistorasioihin tai auton

savukkeensytyttimen pistorasioihin.

6. Älä käytä akkua muuhun kuin sille määritettyyn

7. Jos akku ei lataudu kokonaan, vaikka ilmoitettu

latausaika on kulunut, lopeta lataaminen välittömästi.

8. Älä altista akkua korkeille lämpötiloille tai korkealle

paineelle, kuten mikroaaltouunille, kuivaajalle tai korkeapainesäiliölle.

9. Poista akku välittömästi tulen lähettyviltä, jos huomaat

vuotoa tai pahaa hajua.

10. Älä käytä paikassa, jossa syntyy voimakasta staattista

11. Jos akku vuotaa, haisee pahalta tai kuumenee tai jos

sen väri tai muoto muuttuu tai akku vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai akkulaturista äläkä käytä sitä. HUOMAUTUS

1. Jos akusta vuotavaa nestettä joutuu silmiin, älä hankaa

silmiä, vaan pese ne hyvin puhtaalla vedellä, kuten vesijohtovedellä, ja ota yhteyttä lääkäriin välittömästi. Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

2. Jos nestettä vuotaa iholle tai vaatteille, pese ne heti

huolellisesti puhtaalla vedellä, kuten vesijohtovedellä. Muuten iho voi ärtyä.

3. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista,

värin tai muodon muutoksia ja/tai muita epäsäännöllisyyksiä käyttäessäsi akkua ensimmäistä kertaa, älä käytä akkua, vaan palauta se toimittajalle tai myyjälle. VAROITUS Jos litiumioniakun napaan pääsee johtavaa vierasta ainetta, akku voi joutua oikosulkuun ja aiheuttaa tulipalon. Kun varastoit litiumioniakun, noudata seuraavia ohjeita. ○ Älä pane säilytyskoteloon johtavia materiaaleja, nauloja tai lankaa, kuten rauta- tai kuparilankaa. ○ Estääksesi oikosulkujen syntymisen lataa akku työkalussa tai aseta akun suojus kunnolla paikalleen säilytyksen ajaksi niin, että tuuletin ei näy. SYMBOLIT VAROITUS Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön.

: Akkutoiminen iskevä ruuvinväännin

: Akkutoiminen iskevä mutterinväännin Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2002/96/EY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen.

Tyhjäkäyntinopeus Bpm Iskunopeus

Pieni ruuvi Tavallinen pultti

Suurjännitepultti Kuusiokiinnityksen koko Neliökiinnityksen koko

Kiristysmomentti (maksimi)

Paino Kytkeminen PÄÄLLE Kytkeminen POIS PÄÄLTÄ Akun kapasiteetti Valokytkin Jäljellä olevan latauksen merkkikytkin Pyöriminen myötäpäivään Pyöriminen vastapäivään Akku on melkein tyhjä. Lataa akku mahdollisimman pian Akun lataus on puolillaan. Akussa on riittävästi virtaa. 0000BookWH14DSDL.indb650000BookWH14DSDL.indb65 2018/05/2210:39:492018/05/2210:39:4966 Suomi PERUSVARUSTEET Päälaitteen (1) lisäksi pakkaus sisältää sivulla 152 luetellut varusteet. Perusvarusteet voivat muuttua ilman erillistä ilmoitusta. SOVELLUKSET

<WH14DSDL / WH18DSDL>

○ Pienten ruuvien, pulttien yms. ruuvaus ja irrotus.

<WR14DSDL / WR18DSDL>

○ Kaikentyyppisten rakenteellisten kohtien varmistamiseen tarkoitettujen pulttien ja muttereiden kiristys ja irrotus TEKNISET TIEDOT Koneen tekniset tiedot luetellaan sivulla 152 olevassa taulukossa. HUOMAA Koska HiKOKI tekee jatkuvasti tutkimus- ja kehitystyötä, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. LATAUS Lataa akku ennen sähkötyökalun käyttöä seuraavasti.

1. Liitä laturin virtajohto pistorasiaan.

Kun laturin pistoke liitetään pistorasiaan, merkkivalo vilkkuu punaisena (1 sekunnin välein). HUOMAUTUS Älä käytä sähköjohtoa, jos se on vaurioitunut. Korjauta se välittömästi.

2. Aseta akku laturiin.

Aseta akku tukevasti laturiin.

Kun akku asetetaan laturiin, lataus alkaa ja merkkivalo palaa jatkuvasti punaisena. Kun akku on täysin latautunut, merkkivalo vilkkuu punaisena. (1 sekunnin välein) (Katso taulukko 1) ● Merkkivalon ilmoitukset Merkkivalon ilmoitukset näkyvät taulukon 1 mukaisesti laturin ja ladattavan akun tilan mukaan. Taulukko 1 Merkkivalon ilmoitukset Merkkivalo palaa tai vilkkuu. Ennen latausta Vilkkuu (punaisena) Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Ladattaessa Palaa (punaisena) Palaa jatkuvasti Lataus valmis Vilkkuu (punaisena) Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Lataus ei onnistu Välkkyy (punaisena) Palaa 0,1 sekunnin ajan. Ei pala 0,1 sekunnin ajan. (sammuu 0,1 sekunniksi) Akun tai laturin toimintahäiriö Ylikuumentumisen aiheuttama valmiustila Palaa (vihreänä) (UC18YRSL) Palaa jatkuvasti Akku on ylikuumentunut. Lataaminen ei onnistu. (Lataus alkaa, kun akku jäähtyy) Vilkkuu (punaisena) (UC18YFSL) Palaa 1 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) ● Tietoa akun lämpötiloista ja latausajasta. Lämpötilat ja latausaika näkyvät taulukossa 2. Taulukko 2 Laturi Akku

Akkukennojen määrä 4 – 10 0000BookWH14DSDL.indb660000BookWH14DSDL.indb66 2018/05/2210:39:492018/05/2210:39:4967 Suomi HUOMAA Latausaika voi vaihdella riippuen ympäristön lämpötilasta ja virtalähteen jännitteestä. HUOMAUTUS Kun akkulaturi on ollut yhtäjaksoisesti käytössä, se kuumenee ja voi aiheuttaa vikoja. Kun lataus on valmis, anna laturin olla käyttämättömänä 15 minuuttia ennen seuraavaa latausta.

4. Irrota laturin virtajohto pistorasiasta.

5. Pidä laturista kiinni lujasti ja vedä akku pois.

HUOMAA Muista poistaa akku laturista käytön jälkeen ja säilytä sitä laturista irrallaan. HUOMAUTUS ○ Jos akkua ladataan, kun se on kuumentunut, koska se on jätetty pitkäksi ajaksi suoraan auringonvaloon tai koska akkua on juuri käytetty, laturin merkkivalo alkaa palaa vihreänä tai se palaa 1 sekunnin ajan ja sitten sammuu 0,5 sekunniksi (pois päältä 0,5 sekunnin ajan). Anna akun siinä tapauksessa jäähtyä ja aloita lataus vasta sitten. ○ Jos merkkivalo välkkyy punaisena (0,2 sekunnin välein), tarkista, onko laturin akkuliittimeen joutunut vieraita esineitä ja ota ne pois. Jos vieraita esineitä ei löydy, akku tai laturi saattaa olla epäkunnossa. Vie se valtuutettuun huoltokeskukseen. ○ Kestää noin 3 sekuntia, kun sisäinen mikrotietokone varmistaa, että latureilla ladattava akku on poistettu, joten odota vähintään 3 sekuntia, ennen kuin asetat akun paikalleen latauksen jatkamiseksi. Jos akku laitetaan takaisin 3 sekunnin kuluessa, se ei ehkä lataudu kunnolla.

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu Akun asettaminen ja poistaminen 1 153 Lataus 2 153 Pyörimisnopeuden muuttaminen 3 153 Koukun irrottaminen ja kiinnittäminen

Akun varaustilan ilmaisin 5 153 LED-valon käyttäminen 6 153 Terän kiinnittäminen 7 154 Pistorasian kiinnitys 8 154 Pyörimissuunnan kääntäminen 9 154 Kytkimen käyttö 10 154 Hiiliharjan tarkistaminen ja vaihtaminen

1. Iskuporan terän tarkistaminen (WH14DSDL /

WH18DSDL) On vaarallista käyttää terää, joka on rikki tai jonka kärki on kulunut, koska terä voi lipsahtaa. Vaihda se.

2. Hylsyn tarkistaminen (WR14DSDL / WR18DSDL)

Kulunut tai vääntynyt kuusio- tai neliöhylsy ei kiristä riittävästi mutteria alasimeen, jolloin kiristysmomentti pienenee. Tarkista hylsynreikien kunto säännöllisesti ja vaihda tarvittaessa uuteen.

3. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos yksikään ruuvi on löysällä, kiristä se välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

Moottorin käämi on sähkötyökalun ”ydin”. Ole varovainen, jotta käämi ei vahingoitu ja/tai altistu öljylle tai vedelle.

5. Hiiliharjojen tarkistaminen (kuva 11)

Moottorissa käytettävät hiiliharjat ovat kuluvia osia. Koska liian kulunut hiiliharja voi aiheuttaa moottorihäiriöitä, vaihda hiiliharja uuteen heti kun se on liian kulunut tai lähellä ”kulumisrajaa” ⓐ. Lisäksi hiiliharjat on pidettävä aina puhtaina ja varmistettava, että ne pääsevät vapaasti liikkumaan harjapitimissä. HUOMAA Kun hiiliharja vaihdetaan uuteen, varmista käyttäväsi HiKOKI-hiiliharjaa, jonka koodinumero on 999054.

6. Hiiliharjojen vaihtaminen

Ota hiiliharja pois poistamalla ensin harjan suojus ja tarttumalla sitten hiiliharjan ulkonevaan osaan litteäpäisellä ruuvimeisselillä tms. Kun asennat hiiliharjaa, valitse suunta siten, että hiiliharjan kynsi ⓑ yltää harjaputken ulkopuoliselle kosketusalueelle ⓒ. Paina se sitten sisään sormella. Asenna lopuksi harjan suojus. HUOMAUTUS Muista ehdottomasti asettaa hiiliharjan kynsi harjaputken ulkopuolella olevalle kosketusalueelle. (Voit asettaa kumman tahansa kahdesta toimitetusta kynnestä.) Ole varovainen, koska virheen tekeminen tässä toimenpiteessä voi johtaa hiiliharjan kynnen vaurioitumiseen, mikä saattaa aiheuttaa moottoriongelmia varhaisessa vaiheessa.

7. Ulkopinnan puhdistus

Jos työkalu on likainen, pyyhi se kuivalla, pehmeällä kankaalla tai saippuavedellä kostutetulla kankaalla. Älä käytä kloriittisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

Säilytä työkalua lasten ulottumattomissa paikassa, jonka lämpötila on alle 40 °C. HUOMAA Varmista, että akku on täysin latautunut, kun se varastoidaan pitkäksi ajaksi (3 kuukaudeksi tai kauemmin). Pienempikapasiteettista akkua ei ehkä voi ladata, kun laite otetaan käyttöön pitkän varastoinnin jälkeen. HUOMAA Litiumioniakkujen säilytys. Varmista, että litiumioniakut on ladattu täyteen ennen varastoimista. Akkujen pitkäaikainen varastointi, kun niiden lataustaso on alhainen, saattaa johtaa niiden toimintakyvyn heikkenemiseen, vähentää huomattavasti akun käyttöaikaa, tai vaikuttaa akkuihin niin, etteivät ne pysty säilyttämään latausta. Huomattavasti vähentynyt akun käyttöaika voidaan kuitenkin yrittää korjata lataamalla ja käyttämällä akkuja toistuvasti 2–5 kertaa. Jos akun käyttöikä on äärimmäisen lyhyt toistuvasta latauksesta ja käytöstä huolimatta, lopeta akun käyttö ja osta uusi akku. HUOMAUTUS Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja. 0000BookWH14DSDL.indb670000BookWH14DSDL.indb67 2018/05/2210:39:502018/05/2210:39:5068 Suomi Tärkeä huomautus HiKOKIn langattomien sähkötyökalujen akuista Käytä aina jotain määrittämistämme alkuperäisistä akuista. Emme voi taata langattomien sähkötyökalumme turvallisuutta ja toimivuutta, kun sitä käytetään muun kuin määrittämämme akun kanssa tai kun akku puretaan ja sitä muunnellaan (esimerkiksi kennojen tai muiden sisäosien purku ja vaihto). TAKUU Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/ kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen. Tietoja ilmavälitteisestä melusta ja tärinästä Mittausarvot on määritetty EN60745-standardin mukaan ja ilmoitettu ISO 4871 -standardin mukaisesti. Mitattu A-painotteinen äänitehotaso: 104 dB (A) (WH14DSDL) 105 dB (A) (WH18DSDL) 104 dB (A) (WR14DSDL) 104 dB (A) (WR18DSDL) Mitattu A-painotteinen äänipainearvo: 93 dB (A) (WH14DSDL) 94 dB (A) (WH18DSDL) 93 dB (A) (WR14DSDL) 93 dB (A) (WR18DSDL) Epävarmuus K: 3 dB (A). Käytä kuulonsuojaimia. Tärinän kokonaisarvot (kolmiakselivektorisumma) EN60745-standardin mukaisesti määritettynä. Työkalun maksimikapasiteettisten kiinnittimien iskukiristys: Värähtelyemissioarvo

Ilmoitettu värähtelyn kokonaisarvo on mitattu standarditestausmenetelmien mukaisesti ja sitä voidaan käyttää työkalujen vertaamiseen keskenään. Sitä voidaan myös käyttää altistumisen alustavaan arviointiin. VAROITUS ○ Värähtelyemissioarvo voi poiketa annetusta kokonaisarvosta sähkötyökalun varsinaisen käytön aikana työkalun käyttötavasta riippuen. ○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisissa käyttötilanteissa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä käynnistysajan lisäksi). HUOMAA Koska HiKOKI tekee jatkuvasti tutkimus- ja kehitystyötä, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. 0000BookWH14DSDL.indb680000BookWH14DSDL.indb68 2018/05/2210:39:502018/05/2210:39:5069
