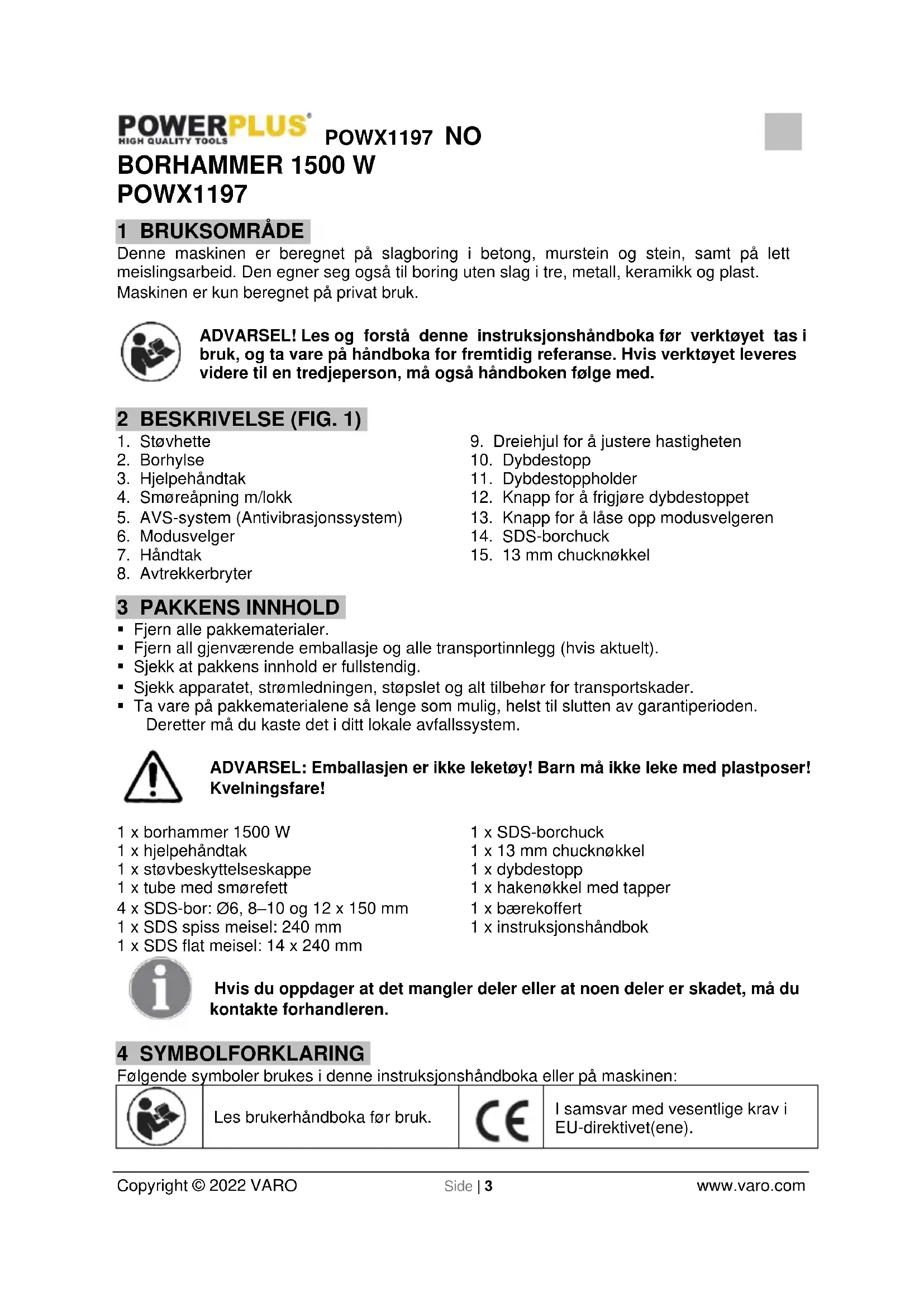

BRUKSANVISNING POWX1197 PowerPlus

Denne maskinen er beregnet på slagboring i belong, murstein og stein, samt på lett meislingsarbeid. Den egner seg også til boring uten slag i tre, metall, keramikk og plast. Maskinen er kun beregnet på privat bruk.

ADVARSEL! Les og forsta donne instruksjonshandboka før verktøyet tas i bruk, og ta vare på handboka for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson, mA och handboken folge med.

2 BESKRIVELSE (FIG. 1)

1. Stovhette
2. Borhylse
3. Hjelpehändtak
4. Smøreapning m/lokk
5. AVS-system (Antivibrasjonssystem)
6. Modusvelger
7. Handtak

8. Avtrekkerbryter

9. Dreiehjul for á justere hastigheten

10. Dybdestopp
11. Dybdestoppholder
12. Knapp for a frigjore dybdestoppet
13. Knapp for a lase opp modusvelgeren
14. SDS-borchuck
15. 13 mm chucknokkel

3 PAKKENS INNHOld

Fjern alle pakkematerialer.
- Fjern all gjenværende emballasje og alle transportinnlegg (hvis aktuelt).
- Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare pa pakkematerialene sa lenge som mulig, helst til slutten av garantiperioden. Deretter ma du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er/DD leketoy! Barn ma/DD leke med plastposer! Kvelningsfare!

1 x borhammer 1500 W
1 x hjelpehandtak
1 x stovbeskyttelseskappe
1 x tube med smorefett
4 x SDS-bor: 06, 8-10 og 12 x 150 mm
1 x SDS spiss measles: 240 mm
1 x SDS flat meisel: 14 x 240 mm

1 x SDS-borchuck
1 x 13 mm chucknokkel
1 x dybdestopp
1 x hakenokkel med tapper
1 x barekoffert
1 x instruksjonshandbok

Hvis du oppdager at det mangler deler aller at noen deler er skadet, ma du kontakte forhandleren.

4 SYMBOLFORKLARING

Folgende symboler brukes i dette instruksjönshändboka eller på maskinen:

Les Brukerhåndboka før bruk.

CE

I samsvar med vesentlige krav i EU-direktivet(ene).

Bruk hansker.	Bruk hørselsvern.
Klasse II-maskin - dobbeltisolert - krever ikke jordet støpsel.	Bruk alltid vernebriller.

5 GENERELLE SIKKERHETSADVARSLER

Samtigte sikkerhetsregler og advarsler ma leses. Hvis du ikke følger sikkerhetsreglene kan det före til elektrisk støt, brann og/eller alvorlige personskader. Begrepet «elektroverktøy» som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeitsplassen

• Hold arbeitsplassen ren og ryddig. Rot og)darlig opplyst arbeidsomrade kan fere til ulykker.
• Bruk apparatet i omgivelser som/DD er eksplosjonsfarlige og der det/DD finnes brennbare væsker, gasser er stv. Elektroverktov avgir gnister som kan antenna stov ell er damp.
• Hold barn og andre personer unna nár du bruker elektroverktøyet. Forstyrrelser kan före til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømtilførsen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet på passer i stikkontakten. Støpslet på ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk/Stt.
• Unngå kroppskontakt med jordee flater, som rør, varmeovner og kjoleskap. Jordingen av disse øker faren for elektrisk støt.
• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet oker faren for elektrisk stot.
• Ikke bruk kabelen til Å bære apparatet, henge det opp eller nár du trekker stoppslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
• Nár du bruker elektroverktóy utendörns má du bare bruke skjøtekabler som er tillatt brukt utendörns. Bruk av skjøtekabler som er beregnet på utendörns bruk reduserer faren for elektrisk stót.
• Hvis du mä bruke elektroverktoy pa områder med mye fuktighet, mä du bruke et overspenningsvern. Hvis du bruker et overspenningsvern, vil du redusere faren for støt.

5.3 Personsikkerhet

• Elektroverktøy ma brukes med sunn fornuft. IkkeBruk apparatet hvis du er trott ell er er pavirket av narkotika, alkohol eller medikamente. Et oyeblikks uoppmerksomhet nár du Bruker apparatet kan fore til personskader.
• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som stovmaske, sklisikre vernesko, hjelm eller hørelsvern, när forholdene krever det, reduserer faren for personskader.

• Unngå utilisiktet oppstart. Forsikre deg om at bryteren er slätt AV För du plugged inn stopslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugged inn et verktøy med bryteren PÅ, inviterer du til ulykker.

• Fjern justeringsverktøy eller skrunøkler for du slar på apparatet. Et verktøy erller nokkel som blir sittende i elektroverktøyets bevegelige deler kan fore til personskade.

• Ikke strekk deg for langt. Pass pa at du stär stott og at du alltid er i balanse. Pa denen maten kan du vare i stand til a kontrollere verktøyet och i uventede situasjoner.
• Bruk egnede klær. Ikkebru kvide klær eller smykker. Hold här, klær og hansker unna bevegelige deler. Lose klær, smykker ell er langt har kan henge seg opp i bevegelige deler.
• Når det kan monteres støvavsug- og oppsmilingsinnretninger, på du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær noyaktig og omhyggelig nár du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjore jobben bedre og sikrere nár det arbeider innenfor den belastningen det er beregnet til.
• Ikke bruk elektroverktøyet hvis bryteren ikke kan SLå det på av. Hvis det ikke lenger er mulig Å kontrollere elektroverktøyet med bryteren, er det farlig Å bruke og mA repareres.
• Trekk stopslet ut av stikkontakten for du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsereglene forhinder at apparatet startes utilsiktet.
• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest这部分 bruksanvisingen bruke apparatet. Elektroverktør er farlige nár de brukes av uerfarne personer.
• Elektroverktøy ma vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og/DD, klemmer, om deler er brukket erller skadet og alle andre forhold som kan ha innvirkning pa verktoyets funksjon. Reparer skadete deler f or du braker verktoyet. Mange ulykker skyldes dargl vedlikeholdte elektroverktoy.
• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer minde og er lettere Å bruke.
• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med dette bra克斯anvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formal kan føre til farlige situasjoner.

5.5 Service

La bare kvalifiserte fagfolk reparere elektroverktoyet, og bruk bare originale reservedeler. Pá denen maten kan du være sikker pa at verktoyet er sikkert a bruke.

6 SPESIELLE SIKKERHETSADVARSLER

• Se etter hvilken spenning som er oppgitt pa typeskiltet (Volt).
• Ved bruk av kabeltromler违法犯罪. ledningen rulles helt ut. Ledningstversnittet m'a vare minst 1,0 ~mm^2 .
  Nár borhammeren brukes utendørs, ma det brukes en skjoteledning av typen H07RN-F 3G 1,5 mm², med sprutsikkert støpsel.
  Pass paa staisikkert i stiger og pa stillas ved frihandsboring.
• Benytt hjelpehandtaket ved boring i nærheten av elektriske ledninger.
  I vegger der strøm-, varme- eller gassledninger ici er synlige, ma ledningene lokaliseres med et ledningsskeapparat. Unnga kontakt med strømforende deler erller ledere.
• Bruk hørselsvern for Å beskytte horselen.
• Bruk vernebriller og støvmaske ved arbeid som skaper mye støv.
• Verktøyet ma ikke brukes iærheten av damp eller brenbare æesker.
• Forenhver modifikasjon aller rengjöring ma du trekke stopslet ut av stikkontakten.
• Beskytt strømledningen mot skader. Olje og syrer kan skade ledningen.

• Maskinen mä ikke overbelastes.
  Viktig! Alle nasjonale sikkerhetsforskrifter for installationsjon, bruk og vedlikehold ma folges.

• Meisel og bor kan utilsiktet slynges ut av verktøyet og forårsake store skader:
  F or arbeidet starter bcr du kontrollere at meisel ell er bor sitter godt fast i verktoyholderen.

• Verktøyholderen på kontrolleres regelmessig for slitasje eller skade.
• Slagverktøy startes forst nár det trykkes mot et arbeidsstykke (vegg, tak osv.).
• Etter at arbeidet er avsluttet kuples borhammeren fra strømnettet, og meisel eller bor tas av verktøyet.
  För meisel aller bor skiftes, ma verktøyet kobles fra stromnettet.
• Beskytt Øyne og medarbeidere mot flyvende partikler og splinter. Bruk hjelm! Sett opp skillevegger!
• Arbeidshansker beskytter mot klemte fingre og hudavskrapning.
  Vibrasjoner kan vare skadelig for hender og armer: Arbeid sakte sid som mulig med vibrasjoner.
  Strmledningen ma alltid ledes ut bak verktoyet.
• Oppbevar verktoyetutilgjengelig for barn.
• Verktøyet må alltid holds godt fast.

7 FØR IGANGSETTING

Undersok om det finnes skjulte elektriske ledninger, gass- og vannrør med et lednings-skeapparat.

För tlikopling til stromnettet skal det passes på at nettspenningen stemmer overens med angivelsen på kapasitetsskittet.

8 DRIFT

8.1 Innsetting og utskifting av verktøy (Fig. 1)

• Verktøyet mä rengjores og settes inn med maskinfett ffor det settes inn.
• Borhylsen trekkes tilbake og holdes.
• Skyv et stovfritt verktoy med en skrubevegelse inn i verktoyfestet helt til anslaget. Verktoyet fester seg selv.
• Kontroller at verktøyet sitter fast ved á dra i det.

8.2 Trekke ut SDS-verktoy (Fig. 1)

Borhylsen (A) trekkes tilbake og holdes, og verktøyet tas ut.

START: Trykk inn avtrekkerbryteren (8).
- STOPP: Slipp avtrekkerbryteren (8).

8.4 Justering av hastigheten

Denne borhammeren er utstyrt med et hjul for a justere hastigheten. Rotasjonshastigheten kan justeres fra 1 til 6.

Drei helt enkelt på hjulet (9) avhengig av arbeidsoppgaven som skal utføres.

8.5 Hjelpehandtak (Fig. 2)

Borhammeren skal av sikkerhetshensyn kun brukes med hjelpehandtak.

En sikker arbeidsstilling oppnas ved a dreie pa hjelpehandtaket. Losne hjelpehandtaket og drei det mot klokken. Trekk lokken over halsen pa verktoyet og plasser handtaket, deretter skrus handtaket fast igjen.

8.6 Stovavssug (Fig. 3)

8.7 Montering av dybdestoppet (Fig. 4)

Ved boring i enkelte typ materialer, kan det vare ndvendig a begrense dybden til borehullet. Denne borhammeren kan utstyres med et dybdestopp (13) på handtakstilbehoret. Trykk pa knappen for a frigjore dybdestoppet (12) og skyv dybdestoppet (13) inn i apningen til det indikerer onsket dybde. Bor først et testhull i restmaterialie, og juster dybden hvis nadvendig.

8.8 Bruke SDS-borchucken (Fig. 5)

Hvis du onsker á benytte vanlige borbiter, má du montere SDS-borchucken (14). Dette gjores på akkurat samme mæte som monteringen av SDS-borbiter (se avsnitt 8.1): Trekk tilbake borhylsen (2) og dytt SDS-borchucken (14) inn i bitholderen. Kontroller at SDS-borchucken (14) er sikret nár du slipper borhylsen (2). Skyv et valgfritt normalt bor inn i SDS-borchucken (14) og fest det ved hjelp av 13 mm-chucknøkken (15).

Bruk bare normal boremodus ( I ) (se avsnitt 8.9) narr SDS-borchucken (14) er montert på verktøyet . SDS-borchucken (14) kan bl skadet hvis du bruker en av de andre modusene ( II , III eller IV ) .

Husk alltid à sikre smà arbeidsstykker i en tvinge eller press dem mot en solid overflate.

• Bor/hammerbryteren kan veksle mellom funksjonene boring, hamring og slagboring.

8.9 Modusvelger (Fig. 6)

Bruk bare modusvelgeren nár verktøyet ikke er i bevegelse. Dette vil redusere slitasjen på verktøyet.

Denne borhammeren er utstyrt med en modusvelger (6) med fire forskjellige funksjoner. Disse kan bare velges när knappen for a lase opp modusvelgeren (13) er trykket inn. Trykk inn knappen for a lase opp modusvelgeren (13) og drei modusvelgeren til onsket funksjonsinnstilling. Modusvelgeren (6) ma klikke på plass og lase seg i posisjonen.

Ikke bruk en borhylse med SDS-kobling sammen med funksjonen hammer/borhammer!

8.10 Bruke meiselhammeren

1. Plasser spissen på verktøyet mot betongflaten og slå PÅ.
2. Ved Å bruke vekten av maskinen og ved Å holde meiselhammeren med begge hender, kan man effektiv kontrollere tilbakeslagene.
3. Arbeid i moderat tempo. Bruk av for stor kraft gár ut over effektiviteten.

FORSIKTIG: Etter lenghte tids bruk vil verktoyets fremre del bli varm. Vær derfor forsiktig sa du ikke brenner hendene.

ADVARSEL: Ikke trykk for hardt på maskinen. Hammermekanismen aktiveres ved à trykkelett på verktøyet narr meiselen er i kontakt med arbeidsstykker.

9 SMØRING - OLJESTAND

Kontroller alltid oliestanden før du bruker maskinen.

Olien skal skiftes etter ca. 40-50 timers bruk.

OBS! Trekk stopslet ut av stikkontakten før du utfører noe arbeid pa maskinen.

10.1 Rengjoring

• Hold ventilasjonssporene på maskinen rene for Å unngå at motoren overopphetes.
• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.
  Sorg for at ventilasjonssporene er frie for stov og skitt.
  Gjenstridig skitt fjernes med en myk klut som er fuktet med sapevann.

Stoyemisjonsverdier malt i samsvar med relevant standard. (K = 3)

Lydtrykkniva LpA 93 dB(A)

Lydeffektniva LwA 104 dB(A)

aw (Vibrasjon):

VIKTIG! Bruk hørselsvern nár lydtrykket er over 85 dB(A).

16.4 m/s²

K = 1,5 m/s²

13 SERVICEAVDELING

• Skadede brytere ma byttes ut av vart serviceverksted.
• Hvis det oppstår skade på strømkabelen (eller stoppslet), på denne byttes ut med en ny spesialkabel som fås kjøpt hos.Var kundeservice. Strømkabelen på bare skiftes av.Var kundeservice (se siste side) eller av en kualifisert person (elektriker).

14 OPPBEVARING

Gjør maskinen og tilbehoret grundig rent.
- Oppbevar maskinen utenfor barnasrekkevidde, i stabil og sikker stilling, pa et kjolig og tort sted. Unnga for hove erer lave temperaturer.
- Beskytt maskinen mot direkte sollys. Oppbevar den om mulig i mørke.
- Ikke oppbevar maskinen under plast, dette skaper fuktighet.

15 GARANTI

• Dette produit garanteres for en période på 36 maneder fra datoen produits ble kjopt av Forste bruker.
• Denne garantien dekker alle material- eller produksjonsfeit, med unntak av: batterier, ladere, defekte deler som ffolge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell ell er endringer. Garantien dekker heller ikke kostnader ved forsendelse.
• Skader og/eller defekter som skyldes ukorrekt bruk dekker heller ikke av garantien.
  Vi fraskiver oss ogsa alt ansvar for personskader som skyldes ukorrekt bruk ay verktayet.
• Reparasioner mä utføres ved et autorisert kundeserviceenter for Powerplus-verktøv.
  Du kan alltid fä flere opplysninger ved Å ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, med mindede noe annet er skriftlig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (brukt til et formal Produktet ikke er egnet for), ikke-kompetent bruk (for eksempel ved at anvisningar i handboken ignoreres), feilaktig montering, lynnedslag eller feil nettpenning. Denne listen er ikke begrensende.
  Garantikrav som aksepteres vil aldri fore til en forlengelse av garantiperioden. Heller icke vil en ny garantperiode starte dersom produit erstattes.
• Produktier ell er deler som erstattes under garantien, tilfaller Varo NV.
  Vi forbeholder oss retten til a avvise ethvert krav der kjopet ilke kan verifiseres, ellr naret er apenbart at produktet icke har blitt korrekt vedlikeholdt (rene ventilasjonsapninger, kullborster skiftet regelmessig, osv.).
  Du ma ta vare pa kvitteringen som bevis pa datoen for kjoPet.
• Verktøyet på returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasien), sammen med kvittering på kijpet.

16 MILJØ

Hvis maskinen ma skiftes ut etter lang tids bruk, ma den ikke kastesammen med husholdningsavfallet. Kast den pa en miljøvennlig mate.

Avfall produsert av elektriske maskiner må ikke behandles som husholdningsavfall. Sørg for a gjenvinne der anlegg eksisterer.

Be lokale myndigheter aller forhandler om rad om gjenvinning.

17 SAMSVARSERKLAERING

Vario

VARO N.V. - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - Belgia, erklærer at,

Produkt: Borhammer

Merke: POWERplus

Modell: POWX1197

oppfyller de vesentlige kravene og andre relevante bestemmelsei gjeldende EU-direktiver, basert pa bruken av europeiske, harmoniserte standarder. Enhver u autorisert endring av apparatet vil annullere delle erklageringen.

EU-direktiver (inkludert eventuelle tillegg frem til signaturdato):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiske harmoniserte standarder (inkludert eventuelle tillegg frem til signaturdato):

EN60745-1:2009

EN60745-2-6: 2010

EN55014-1:2017

EN55014-2: 2015

EN IEC 61000-3-2: 2019

EN61000-3-3:2013

Oppbevarer av tekniisk dokumentasjon: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Philippe Vankerkhove

Regulatoriske saker - Samsvarsleder

26/10/2021, Lier - Belgia
