Produkttype	Trådløs løvblåser/støvsuger
Merke	Kärcher
Modell	BLV 36240 Battery
Mål (L × B × H)	1290 × 230 × 449 mm
Vekt (uten batteri)	4,7 kg
Nominell spenning	36 V
Batteritype	Kärcher Battery Power 36 V (ikke inkludert)
Lufthastighet (blåsing)	Gjennomsnitt 225 km/t, maks 275 km/t
Lufthastighet (sug)	Gjennomsnitt 172 km/t, maks 208 km/t
Knuseforhold	10:1
Volum på oppsamlingssekk	45 L
Garantert lydeffektnivå	104 dB(A)
Lydtrykknivå (blåsing)	88,6 dB(A)
Lydtrykknivå (sug)	88,9 dB(A)
Total vibrasjon (blåsing)	3,2 m/s²
Total vibrasjon (sug)	4,1 m/s²
Vibrasjonsusikkerhet	1,5 m/s²
Funksjoner	Blåsing, suging og knusing
Sikkerhetsinnretninger	Termisk beskyttelse, beskyttelsesgitter, hurtiglås
Vedlikehold og rengjøring	Rengjør med en fuktig klut, ikke bruk løsemidler
Reservedeler og reparasjonsmuligheter	Originale Kärcher-deler, reparasjon av autorisert serviceverksted

Ofte stilte spørsmål - BLV 36240 Battery Kärcher

Hvilken type batteri skal brukes med Kärcher BLV 36240 Battery?

Bruk utelukkende Kärcher Battery Power 36V batteripakke. Sett den inn til den klikker på plass.

Hvordan sette sammen enheten for blåsemodus?

Koble det nedre blåserøret til det øvre, og fest deretter enheten på motorhuset til det klikker. Montere beskyttelsesgitteret hvis sugerøret ikke brukes.

Hvordan bytte fra blåsemodus til sugemodus?

Bruk velgeren på enheten (stilling 'Blåsing' eller 'Suging'). I sugemodus må du sørge for at sugerøret er montert og at oppsamlingssekken er festet.

Hvilket verneutstyr bør brukes ved bruk?

Bruk alltid vernebriller og hørselsvern. Bruk hansker og solide sko. Ikke jobb barbeint.

Hva gjør jeg hvis enheten ikke starter?

Kontroller at batteriet er riktig satt inn og ladet. Hvis den termiske beskyttelsen ikke er utløst, skru til skruen på beskyttelsesgitteret til det klikker. Hvis ikke, kontakt kundeservice.

Hvordan rengjøre enheten?

Slå av enheten og fjern batteriet. Rengjør overflater med en myk, tørr klut eller en børste. Ikke bruk løsemidler eller vannstråle.

Hvordan tømme oppsamlingssekken?

Slå av enheten, fjern batteriet, og løsne sekken. Åpne glidelåsen og tøm innholdet. Bruk hansker for å unngå kutt.

Hvor finner jeg reservedeler?

Bruk utelukkende originale Kärcher-tilbehør og reservedeler. Besøk www.kaercher.com eller kontakt autorisert serviceverksted.

Hvordan oppbevare enheten?

Slå av enheten, fjern batteriet og la den avkjøles. Oppbevar på et tørt og godt ventilert sted, utilgjengelig for barn, beskyttet mot korroderende produkter.

Hva er garantien for Kärcher BLV 36240 Battery?

Garantibetingelsene varierer fra land til land. Ved material- eller produksjonsfeil, kontakt din forhandler eller autorisert serviceverksted med kjøpskvittering.

BRUKSANVISNING BLV 36240 Battery Kärcher

Maskinbeskrivelse 89

Montering 90

Betjening 90

Transport og opbevaring 91

Pleje og vedligeholdelse 91

Hjælp ved fejl. 92

Garanti. 92

Tekniske data 92

EU-overensstemmelseserklæring 93

ulykkesforebyggelsesforskrifter overholdes.

Sikker transport og opbevaring

Tilbehør og reservedele

1. Anbring bæreselen i løkken på grebet, og sørg for, at snaplukningen altid kan nås.

Figur M

Betjening

ADVARSEL

Skader på apparat og batteri

Transport og oppbevaring

1. Slå apparatet av.
2. Fjern batteripakken, se kapittelet Fjerne batteripakken.
3. Ta oppsamlingsposen av, se kapittelet Demontere oppsamlingspose.
4. Demonter innsugingsrøret.

Figur T

a Åpne snapplukkingen til beskyttelsesgitteret. b Lås opp innsugingsrøret med skyveregulatoren. c Trekk motorhusets låsestift så langt ut som mulig.

ADVARSEL

Pleie og vedlikehold

Rengjøring av maskinen

ADVARSEL

Ukontrollert start

d Fjern innsugingsrøret fra motorhuset.

1. Afmonter blæserøret.

Figur U

Forskriftsmessig bruk. 9

Miljøvern. 98

Tilbehør og reservedeler 99

Leveringsomfang. 99

Sikkerhetsinnretninger 99

Symboler på apparatet. 99

Beskrivelse av apparatet. 99

Montering 100

Betjening 100

Transport og lagring 101

Stell og vedlikehold 101

Sikkerhetshenvisningene for batteripakken og den vedlagte originale bruksanvisningen for

batteripakken/standardladeren.

Følg anvisningene. Oppbevar heftene til senere bruk eller for annen eier.

I tillegg til instruksene i denne bruksanvisningen må du ta hensyn til de generelle forskriftene vedrørende sikkerhet og forebygging av ulykker.

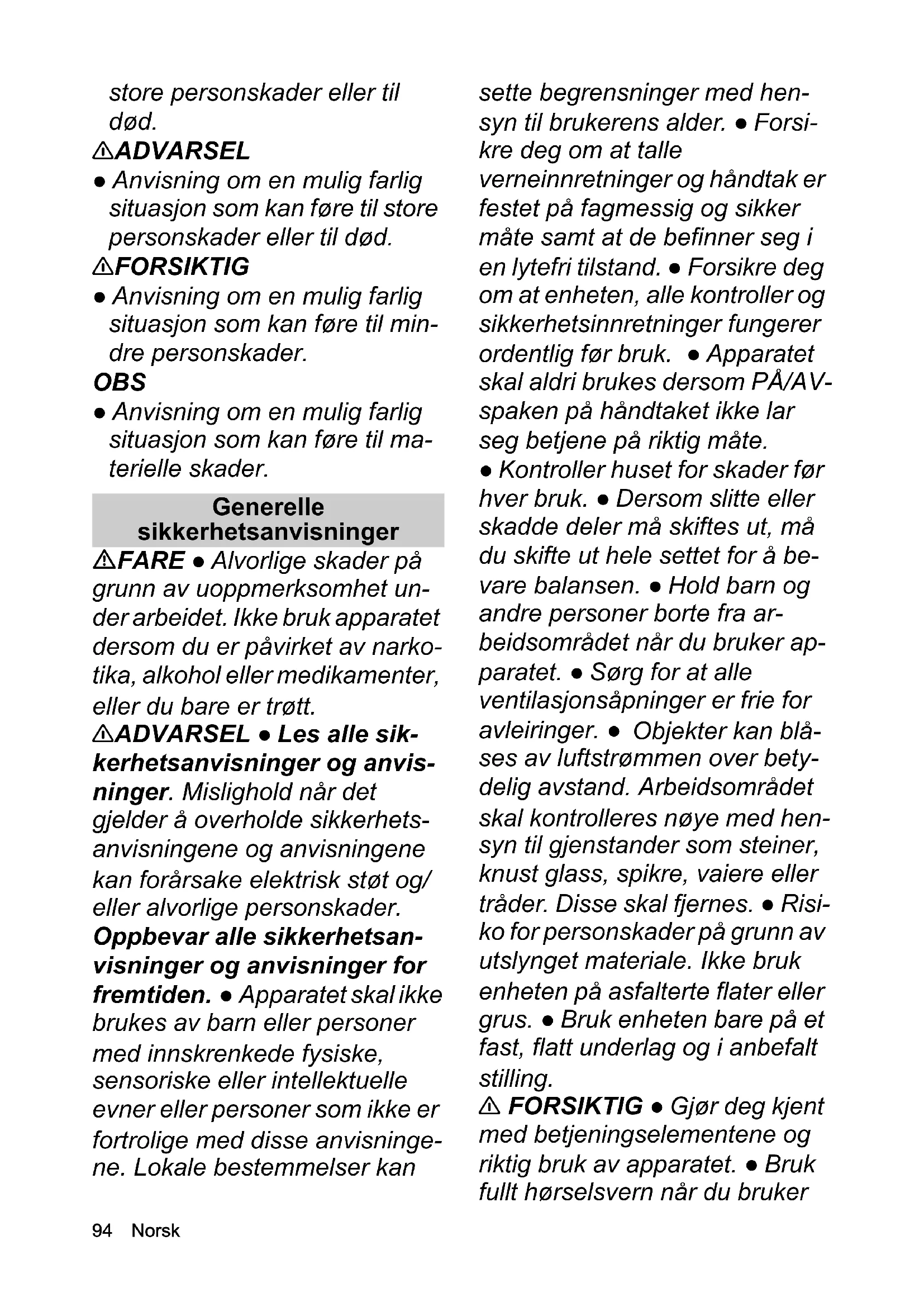

• Anvisning om en umiddelbart truende fare som kan føre til

store personskader eller til død.

ADVARSEL

• Anvisning om en mulig farlig situasjon som kan føre til store personskader eller til død.

FORSIKTIG

Anvisning om en mulig farlig situasjon som kan føre til mindre personskader.

OBS

• Anvisning om en mulig farlig situasjon som kan føre til materielle skader.

Generelle sikkerhetsanvisninger

FARE • Alvorlige skader på grunn av uoppmerksomhet under arbeidet. Ikke bruk apparatet dersom du er påvirket av narkotika, alkohol eller medikamenter, eller bare er trøtt.

ADVARSEL • Les alle sikkerhetsanvisninger og anvisninger. Mislighold når det gjelder å overholde sikkerhetsanvisningene og anvisningene kan forårsake elektrisk støt og/eller alvorlige personskader.

Oppbevar alle sikkerhetsanvisninger og anvisninger for fremtiden. Apparatet skal ikke brukes av barn eller personer med innskrenkede fysiske, sensoriske eller intellektuelle evner eller personer som ikke er fortrolige med disse anvisningene. Lokale bestemmelser kan

sette begrensninger med hensyn til brukerens alder. Forsikre deg om at alle verneinnretninger og håndtak er festet på fagmessig og sikker måte samt at de befinner seg i en lytefri tilstand. Forsikre deg om at enheten, alle kontroller og sikkerhetsinnretninger fungerer ordentlig før bruk. Apparatet skal aldri brukes dersom PÅ/AV-spaken på håndtaket ikke lar seg betjene på riktig måte.

• Kontroller huset for skader før hver bruk. - Dersom slitte eller skadde deler må skiftes ut, må du skifte ut hele settet for å bevare balansen. - Hold barn og andre personer borte fra arbeidsområdet når du bruker apparatet. - Sørg for at alle ventilasjonsåpninger er frie for avleiringer. - Gjenstander kan blåses av luftstrømmen over betydelig avstand. Arbeidsområdet skal kontrolleres nøye med hensyn til gjenstander som steiner, knust glass, spikre, vaiere eller tråder. Disse skal fjernes. - Risiko for personskader på grunn av utslynget materiale. Ikke bruk enheten på asfalterte flater eller grus. - Bruk enheten bare på et fast, flatt underlag og i anbefalt stilling.

FORSIKTIG Gjør deg kjent med betjeningselementene og riktig bruk av apparatet. Bruk fullt hørselsvern når du bruker

enheten. Enheten emitterer svært sterk støy og kan forårsake varige hørselsskader hvis du ikke følger instruksjonene om eksponering, støyreduksjon og hørselsvern. Bruk full øyebeskyttelse når du bruker enheten. Produsenten anbefaler sterkt å bruke en hel ansiktsmaske eller helt lukkede briller. Normale briller eller solbriller vil ikke beskytte deg mot gjenstander som slynges ut. Fare for personskade dersom løstsittende klær, utslått hår eller smykker blir sittende fast i enhetens luftinntak. Bind langt hår tilbake over skuldernivå. Bruk lange, tykke bukser, solide sko og hansker som sitter godt når du arbeider med apparatet. Ikke arbeid barbeint. Ikke bruk smykker, sandaler eller korte bukser.

OBS • Brukeren av apparatet er ansvarlig for skader på andre personer eller deres eiendom. Merknad • I noen regioner kan forskrifter bety innskrenkninger på bruken av dette apparatet. Innhent råd fra dine ansvarlige offentlige myndigheter. • Faskadde eller slitte varselskilt på apparatet skiftet ut av autorisert kundeservice. • Før du bruker den trådløse støvsugeren, må du løsne skitt med en rake og kost.

Sikker drift

FARE ● Det er forbudt å bruke apparatet i eksplosjonsfarlige områder.

ADVARSEL Hold en minsteavstand på 15 m til personer og dyr. Stopp apparatet dersom noen befinner seg innenfor dette området. Hold ansikt og kropp borte fra tilførselsåpningen.

• Forsikre deg om at matekammeret er tomt før du starter maskinen. Ikke hold hendene eller andre kroppsdeler i matekammeret, utløpet eller andre bevegelige deler. Ikke bruk apparatet ved fare for lynned-slag. Du trenger fri sikt over arbeidsområdet for å gjenkjenne mulige farer. Bruk apparatet kun ved god belysning.
• Ikke løp, men gå når du arbeider med apparatet. Ikke gå baklengs. Unngå en unormal kroppsholdning, sørg for å stå støtt og sikkert og hold likevekten til enhver tid. Du må aldri bruke apparatet dersom beskyttelsesanordninger er defekte eller mangler, som f.eks. montert smussoppsamler. Stans apparatet øyeblikkelig og sjekk for skade eller identifiser årsaken til vibrasjonen hvis apparatet har falt ned, har kollidert eller vibrerer unormalt. Få apparatet reparert av autorisert kundeservice eller bytt ut apparatet. Slå av apparatet øyeblikkelig hvis det

oppstår en feil eller det skjer et uhell, og ta ut batteriet. Enheten kan ikke tas i bruk igjen før den er sjekket av et autorisert servicecenter. Risiko for personskader på roterende deler. Slå av motoren, ta ut batteripakken og forviss deg om at alle bevegelige deler har stanset helt opp:

Før du lar apparatet stå uten tilsyn. Før du fjerner blokkeringer eller rengjør røret. Før du sjekker enheten etter at den er blitt truffet av et fremmedlegeme. Før du kontrollerer, vedlikeholder eller arbeider på apparatet.

FORSIKTIG Drift av lignende verktøy i miljøet øker risikoen for hørselsskader og sannsynligheten for å overhøre potensielle farer, f.eks. at folk som går inn i arbeidsområdet ditt. Ikke gjør endringer på enheten, og bruk bare tilbehør og reservedeler som er anbefalt av produsenten.

Merknad Bruk apparatet kun til rimelige tider. Følg også lokale forskrifter og forordninger. Når du driver enheten tidlig på morgenen eller sent på kvelden, kan andre mennesker bli forstyrret.

FORSIKTIG · Fare for helse på grunn av innånding av støv.

Bruk en åndedrettsmaske under arbeidet med enheten. Fukt støvete overflater for å redusere støvnivået. Ikke bruk apparatet i nærheten av et åpent vindu.

• Ikke rett blåsedysen mot mennesker eller dyr.

OBS Skader på enheten hvis rusk suges inn i luftinntaket. Ikke plasser viften på eller i nærheten av løst rusk. Sett aldri gjenstander inn i vifterørene.

Merknad Bruk forlengelsen av dysen slik at luftstrømmen kan komme ned til bakken og fungere effektivt.

Sikker drift av den trådløse støvsugeren

ADVARSEL Risiko for personskader hvis den trådløse aspiratoren i sugemodus bare brukes med det øvre innsugningsmanifolden. Du må koble øvre og nedre innsugningsmanifold sammen før første bruk.

• Det består fare for å skade seg på gjenstander som slynges ut. Bruk aldri den trådløse støvsugeren uten at samleposen er installert. Forsikre deg om at samleposen er i god stand og helt lukket før bruk. Fare for personskade og skade på apparatet. Ikke støvsug skarpe eller større gjenstander med enheten, eksempelvis glasskår, steiner, flasker, bokser eller metallbiter. Brann i sekken.

Ikke støvsug brennende eller glødende gjenstander, for eksempel sigaretter, aske fra ildsteder eller griller. Alvorlige skader på grunn av roterende løpehjulvinger. Hold kroppsdeler borte fra roterende deler. Slå av motoren og vent til vingeknivene slutter å vri seg før du åpner sugerluken, fester / skifter rør eller åpner eller fjerner samleposen. Slå av motoren, ta ut batteripakken og forviss deg om at alle bevegelige deler har stanset helt opp, før du fjerner en blokkering.

OBS • Blokkering av innsugningsmanifolden. Ikke hold innsugningsmanifolden direkte i haugen av sammenfeiet avfall. Flytt enheten fra side til side fra utsiden av det sammenfeide avfallet. • Hold motoren høyere enn inntaksenden av innsugningsmanifolden. • Materialoppsamling ved at det igjen trenger ut avfall fra innsugningsåpningen. Forsikre deg om at det ikke samler seg noe materiale i strømningsområdet.

Sikker transport og lagring ADVARSEL • Slå av apparatet, la det avkjøles og fjern batteriet før du lagrer eller transporterer det. FORSIKTIG • Fare for personskader og skader på apparatet. Sikre apparatet mot

bevegelse eller fall under transport.

OBS · Fjern alle fremmedlegemer fra apparatet før du transporterer eller lagrer det. · Lagre apparatet på et tørt sted med god lufting og utilgjengelig for barn. Hold apparatet unna stoffer med korroderende effekt, som hagekjemikalier. · Ikke lagre apparatet utendørs.

Sikkert vedlikehold og pleie ADVARSEL Slå av motoren, sørg for at alle bevegelige deler er helt stoppet, og fjern batteripakken før inspeksjon, rengjøring eller vedlikeholdsarbeid. Service og vedlikeholdsarbeider på enheten krever spesiell omhu og kunnskap og kan bare utføres av kvalifisert personell. Ta enheten til et autorisert servicesenter for vedlikehold. Sørg for at apparatet er i sikker stand ved å regelmessig sjekke at bolter, muttere og skruer sitter godt fast. Slå av motoren, ta ut batteripakken og forviss deg om at alle bevegelige deler har stanset helt opp, før du fjerner en blokkering.

FORSIKTIG · Bruk kun tilbehør og reservedeler som produsenten har frigitt. Originalt tilbehør og originale reservedeler gir garanti for sikker drift av apparatet uten funksjonsfeil.

OBS • Rengjør produktet etter hver bruk med en myk og tørr klut.

Merknad • Du har bare lov til å utføre innstillingene og reparasjonene som er beskrevet i denne bruksanvisningen. Ta kontakt med din autoriserte kundeservice for reparasjoner utover dette. Få skadde eller uleselige klistremerker erstattet av et autorisert servicesenter.

Restfarer

ADVARSEL

• Selv om apparatet brukes som anvist, gjenstår visse restfarer. Følgende farer kan oppstå under bruk av apparatet: Vibrasjoner kan forårsake skader. Bruk riktig verktøy for hver type arbeid, anvend de spesielle håndtakene og bruk laveste nødvendige hastighet for å utføre arbeidet. Støy kan føre til hørselsskader. Bruk hørselvern og reduser belastningen.
• Skader fra gjenstander som blir slynget ut og som kan trenge ut fra blåserøret på grunn av lufttrykk hvis samleposen ikke er ordentlig sikret eller skadet.
• Bruk alltid øyebeskyttelse.

Redusering av risiko

FORSIKTIG

• Dersom apparatet brukes lenge kan det oppstå problemer

med blodomløpet i hendene pga. vibrasjonene. En generell brukstid kan ikke fastsettes, da denne er avhengig av flere faktorer:

• Personlig anlegg for blodomløp (stadig kalde fingre, kribling i fingrene). Lav omgivelsestemperatur. Bruk varme hansker for å beskytte hendene.
• Fast grep reduserer sirkulasjonen. Uavbrutt arbeid er mer ugunstig enn arbeid med innlagte pauser.

Ved regelmessig, vedvarende bruk av apparatet og gjentatt forekomst av symptomene, som f.eks. kribling i fingrene, bør du oppsøke lege.

Forskriftsmessig bruk

ADVARSEL

Apparatet skal ikke brukes av barn eller personer med innskrenkede fysiske, sensoriske eller intellektuelle evner eller personer som ikke er fortrolige med anvisningene.

• Apparatet skal kun brukes utendørs.
• Enheten skal bare brukes i tørre, godt opplyste omgivelser.
• Enheten er designet for å blåse bort og støvsuge lett sammenraket avfall som blader, gress og annet hageavfall.
• Enheten brukes til å suge skitt og blader, trevle opp og lagre dette i samleposen.

All annen bruk, f.eks. innsugning av vann og andre væsker, er forbudt.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler som batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil

bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler, de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Leveringsomfang

Apparatets leveringsomfang er vist på emballasjen. Kontroller at innholdet i pakken er komplett når du pakker ut. Manglende tilbehør eller transportskader skal meldes til forhandleren.

Sikkerhetsinnretninger

△FORSIKTIG

Manglende eller endrede sikkerhetsinnretninger. Sikkerhetsinnretningene tjener til din egen sikkerhet. Du må aldri forandre eller omgå sikkerhetsinnretninger.

Sikkerhetsbryter

Sikkerhetsbryteren utløses av festeskruen på beskyttelsesnettet. Dette forhindrer at brukeren skader seg på viftehjulene og mulchingsbladene når innsugningsmanifolden er fjernet.

	Les bruksanvisingen og alle sikkerhet-sanvisingene før du tar iBrukprodukter
	Bruk passende øye- og hørsvsvern un- der arbeidet med apparatet.
	Ikke utsett apparatet for regn eller fuktige omgivelser.
	Fare på grunn av gjenstander som slyn- ges ut. Hold andre personer unna arbeid- sområdet.
	Roterende viftehjul. Hold hender og føtter borte fra øpningene mens encheten er i drift.
	Det garanterte lydtrykknivået angitt på etiketten er på 104 dB.
	Stille inn hastighetskontrollen.

Skyveregulator innsugningsmanifold. Lås øpen = innsugningsmanifold er låst opp, lås lukket = innsugningsmanifold er låst.

Trekk: Hurtiglås

Sugemodus

Blåsemodus

Beskrivelse av apparatet

I denne bruksanvisningen beskrives maksimalt utstyr. Alt etter modell kan det være ulike leveringsomfang (se emballasjen). Bilde, se grafikksider Figur A

①Styreruller 2Dyse for blåserør ③Nedre sugerør 4Øvre sugerør 5Påseknappbatteri 6 Typeskilt 7Motorhus 8 Låsepinne for motorhus 9 Utløserknapp blåserør 10Glidebryter for sugerør 11Malje for bærestropp 12Smekklas beskyttelsesgitter 13Festeskrue beskyttelsesgitter 14 Beskyttelsesgitter 15Fremre håndtak 16Hastighetskontroll 17Bakre håndtak 18Apparatbryter 19Valgbryter for blåse-/sugemodus 20Rørstykke 21Øvre blåserør 22Nedre blåserør 23Adapter for oppsamlingspose 24Oppsamlingspose 25*Batteripakke Battery Power 36V 26 Hurtiglader Battery Power 36V 27Stropp ekstrautstyr

Batteripakke

Apparatet kan drives med en 36 V Kärcher Battery Power batteripakke.

Montering

Montering av blåse- / sugeinnretning

I det følgende beskrives installasjonen av den komplette vifte- og sugeenheten. Hvis enheten bare skal brukes som en blåse- eller sugeenhet, bortfaller de tilsvarende trinnene under montering.

Bevegelse av viftehjulene og mulchingsbladene

Kuttskader

Bruk vernehansker.

Hold fingrene vekk fra viften og mulchingsbladene.

a Plasser beskyttelsesnettet på åpningen av motorhuset.

b Skru festeskruen på beskyttelsesnettet til den klikker hørbart. Sikkerhetsbryteren er utløst.

1. Sett den nedre innsugningsmanifolden fast i den øvre innsugningsmanifolden.

Merknad

Den øvre og nedre innsugningsmanifolden kan ikke lenger løsnes fra hverandre.

Figur G

1. Åpne beskyttelsesnettet.

Figur H

b Åpne beskyttelsesnettet.

1. Fest innsugningsmanifolden i motorhuset.

Figur I

a Trekk ut låsepinnen til motorhuset så langt som mulig.

b Sett innsugningsmanifolden inn i motorhuset.

c Sett inn motorens låsepinne og kontroller at den sitter riktig i holderen.

1. Lås innsugningsmanifolden med skyveregulatoren.

Figur J

1. Fest beskyttelsesnettet på innsugningsmanifolden. Figur K

a Brett beskyttelsesnettet på innsugningsmanifolen.

b Sett klemmen på smekklasen inn i adaptereren til beskyttelsesnettet.

c Trykk smekklasen ned.

1. Monter samleposen, se kapittel Montere samleposen.

Montere samleposen

Avhengig av ønsket driftsmodus, kan samleposen enten hektes inn i øyet på innsugningsmanifolden eller i øyet på blåserøret.

1. Monter samleposen.

Figur L

a Trekk samleposen på adapteren over stussen.

b Få adapteren til å smekke i lås.

c Hekt lasken på samleposen inn i øyet på innsugningsmanifolden, eller i tilfelle drift uten innsugningsmanifold, inn i øyet på blåserøret.

Hekte på bæresele

Risiko for personskader på grunn av ufullstendig montert enhet

Bruk apparatet kun når det er satt komplett sammen og er funksjonsdyktig.

FORSIKTIG

Fare for personskader forårsaket av gjenstander som slynges ut.

Bruk vernebriller og egnede vernehansker under alle arbeider med og på apparatet.

Betjeningselementer

Den trådløse aspiratoren har følgende kontroller:

• En arm til turtallsregulatoren for trinnløst å regulere luftstrømmens hastighet. En valgspak for å veksle mellom blåse- og sugemodus.
• En skyveregulator for å låse / låse opp innsugningsmanifolden, for å koble innsugningsmanifolden til motorhuset eller for å skille den fra motorhuset.
• En utløserknapp for blåserøret, for å skille blåserøret fra motorhuset.

Sette inn batteriet

OBS

Skitne kontakter

Skader på apparatet og batteriet

Kontroller at batteriholderen og kontaktene er rene før batteriet settes inn. Rengjør om nødvendig.

Figur N

1. Skyv batteriet inn i holderen til det smekker hørbart på plass.

Slå på enheten (sugemodus)

△FORSIKTIG

Risiko for personskade pga. gjenstander som slynges ut og hørselsskader på grunn av støy

Bruk alltid komplette vernebriller og hørsvern.

ADVARSEL

Risiko for personskader på grunn av tap av kontroll. Hold apparatet alltid med begge hender og med de dertil monterte håndtakene.

1. Ta ut batteripakken, se kapittel Sette inn batteriet.
2. Ta apparatet i bruk.

Figur O

a Sett valgspaken i sugemodus.

b Trykk på apparatbryteren.

Apparatet starter.

Bruk turtallsregulatoren til å justere luftstrømmens styrke.

Slå på enheten (blåsemodus)

△FORSIKTIG

Risiko for personskade pga. gjenstander som slynges ut og hørselsskader på grunn av støy

Bruk alltid komplette vernebriller og hørselvern.

ADVARSEL

Risiko for personskader på grunn av tap av kontroll. Hold apparatet alltid med begge hender og med de dertil monterte håndtakene.

1. Ta ut batteripakken, se kapittel Sette inn batteriet.
2. Ta apparatet i bruk.

Figur P

a Sett valgspaken i blåsemodus. b Trykk på apparatbryteren. Apparatet starter. c Bruk turtallsregulatoren til å justere luftstrømmens styrke.

Ta av samleposen

ADVARSEL

Bevegelse av viftehjulene og mulchingsbladene

Kuttskader

Bruk vernehansker.

Hold fingrene vekk fra viften og mulchingsbladene.

1. Slå av apparatet.
2. Ta ut batteripakken, se kapittel Fjerne batteripakken.
3. Ta av samleposen.

Figur Q

a Ta lasken på fangstposen fra øyet. b Skyv adapteren ned. c Trekk samleposen fra stussen.

Tøm samleposen

ADVARSEL

Bevegelse av viftehjulene og mulchingsbladene Kuttskader

Bruk vernehansker.

Hold fingrene vekk fra viften og mulchingsbladene.

1. Slå av apparatet.
2. Ta ut batteripakken, se kapittel Fjerne batteripakken.
3. Ta av samleposen, se kapittel Ta av samleposen.
4. Tøm samleposen og tøm ut innholdet.

Figur R

Fjerne batteripakken

Merknad

Ved lengre avbrudd i arbeidet skal batteripakken tas ut av apparatet, og apparatet må sikres mot uautorisert bruk.

1. Trekk knappen for å løse batteripakken i retning av batteripakken.

Figur S

1. Trykk på låseknappen for batteripakken for å låse opp batteripakken.
2. Ta batteripakken ut av apparatet.

Avslutte bruken

1. Ta batteriet ut av apparatet (se kapittel Fjerne batteripakken).
2. Rengjør apparatet (se kapitlet Rengjøre apparatet).

Transport og lagring

1. Slå av apparatet.
2. Ta ut batteripakken, se kapittel Fjerne batteripakken.
3. Ta av sugehodet, se kapittel Ta av samleposen.
4. Fjern innsugningsmanifolden.

Figur T

a Åpne sperrevakten. b Lås opp innsugningsmanifolden med skyveregulatoren. c Trekk ut låsepinnen til motorhuset så langt som mulig.

ADVARSEL

Bevegelse av viftehjulene og mulchingsbladene

Kuttskader

Bruk vernehansker.

Hold fingrene unna viften og mulchingsbladene. d Fjern innsugningsmanifolden fra motorhuset.

1. Fjern blåseren.

Figur U

a Trykk på låseknappen for blåserøret. b Fjern blåserøret fra motorhuset.

Stell og vedlikehold

Rengjøre apparatet

ADVARSEL

Ukontrollert start

Fare for personskader

Ta batteriet ut av apparatet når det ikke er i bruk, samt før reparasjons- og vedlikeholdsarbeid.

OBS

Feil rengjøring

Skade på apparatet

Rengjør apparatet med en fuktig klut.

Ikke bruk noen rengjøringsmidler som inneholder løsemidler.

Dypp aldri apparatet ned i vann.

Ikke rengjør apparatet med slange- eller høytrykksvannstråle.

1. Slå av apparatet.
2. Ta ut batteripakken (se kapitlet Fjerne batteripakken).
3. Rengjør apparatets overflater med en myk, tørr klut eller børste.

Figur V

Fjern blokkering

Merknad

Bevegelse av viftehjulene og mulchingsbladene

Kuttskader

Bruk vernehansker.

Hold fingrene vekk fra viften og mulchingsbladene.

1. Slå av apparatet.
2. Ta ut batteripakken, se kapittel Fjerne batteripakken.
3. Ta av sugehodet, se kapittel Ta av samleposen.
4. Fjern innsugningsmanifolden.

Figur T

a Åpne sperrevakten. b Lås opp innsugningsmanifolden med skyveregulatoren. c Trekk ut låsepinnen til motorhuset så langt som mulig.

ADVARSEL

Bevegelse av viftehjulene og mulchingsbladene

Kuttskader

Bruk vernehansker.

Hold fingrene vekk fra viften og mulchingsbladene.

d Fjern innsugningsmanifolden fra motorhuset.

1. Fjern blaseret.

Figur U

a Trykk på laseknappen for apparatbryteren.

b Fjern blaseroret fra motorhuset.

1. Fjern en blokkering av rorene om nødvendig.
2. Fjern en blokkering av adaptersen om nødvendig.
3. Fjern en blokkering av dysen om nødvendig.
4. Rengjør åpningene til motorhuset.

Bistand ved feil

Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice.

Feil Årsak Utbedring
Apparatet starter ikke	Batteriet er ikke satt riktig inn.	● Skyv batterietinn i holderen til det klikker på plass.
	Batteriet er tomt. ● Lad opp batteriet.
	Batteriet er defekt.	● Skift ut batteriet.
	Sikkerhetsbryter utløste ikke under mon-tering.	1. Skru på festeskruen på beskyttelsesnettet igjen.2. Stram festeskruen beskyttelsesgitteret til en klikkelyd høres.Avgasstermostat har utløst.
Apparatet stopper under drift	Batteriet er overopphenet	● Avbryt arbeidet og vent til batteritempera-turen er i normalområdet.
	Motoren er overopphenet	● Avbryt arbeidet og la motoren avkjøles.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom de kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

Effektspesifikasjoner apparat
Nominell speffenning	V	36
Gjennomsnittlig lufthastighet bat-teri blaseenhet	km/h	225 +/-10 %
Maksimal teoretisk lufthastighet batteri blaseenhet	km/h	275 +/-10 %
Gjennomsnittlig lufthastighets bat-terisugeanordning	km/h	172 +/-10%
Maksimal teoretisk sugeenhet for lufthastighet	km/h	208 +/-10 %
Mulch ratio		10:1
Volum samlepose	I	45
Mål og vekt
Vekt (uten batteripakke)	kg	4,7
Lengde x bredde x høyde	mm	1290 x230 x449

Registrerte verdier iht. EN 50636-2-100

Lydtrykknivå LpA Batteridrevet blåser	dB(A) 88,6
Lydtrykknivå LpA Batteridrevet su-ger	dB(A) 88,9
Usikkerhet KpA	dB(A) 3

Lydeffektnivå LWA + usikkerhet dB(A) 104

kW

Samlet vibrasjonsverdi batteridrevet blåser m/s² 3,2

Samlet vibrasjonsverdi for batteridrevet suger m/s² 4,1

Usikkerhet K m/s² 1,5

Med forbehold om tekniske endringer.

Vibrasjonsverdi

ADVARSEL

Den angitte vibrasjonsverdien ble målt med en standard testmetode og kan brukes til sammenligning av apparatene.

Den angitte vibrasjonsverdien kan brukes i en foreløpig evaluering av belastningen.

Avhengig av typen og måten apparatet brukes på, kan vibrasjonsutslippet under bruk av apparatet avvike fra den angitte totalverdien.

Apparater med hånd-arm vibrasjonsverdi > 2,5 m/s² (se kapittel Tekniske data i driftsveiledningen)

FORSIKTIG · Hvis apparatet brukes i flere timer kan det føre til at en føler seg vissen. · Bruk varme hansker for å beskytte hendene. · Ta pauser regelmessig.

EU-samsvarserklæring

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, som i versjonen som vi har markedsført, oppfyller de relevante grunnleggende helse- og sikkerhetskravene i EU-direktivene.

Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig.

Produkt: Batteri~~aspirator

Type: 1.444-17x.x

Gjeldende EU-direktiver

2000/14/EF og endret via 2005/88/EF: Vedlegg V

Lydeffektnivå dB(A)

Målt: 102,3

Garantert: 104

Undertegnede handler på vegne av og med fullmakt fra styret.

H. Jenner

Dokumentasjonsfullmektig: S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40

Saker drift batteriblås

eller i nærheten av løst skrap. Før aldri inn gjenstander i blåserøret.
