BRUKSANVISNING HD 9184 Cage Classic Kärcher

Miljobeskyttelse DA 5

Inden ibrugtagning . DA 5

Ibrugtagning DA 6

Betjening. DA 6

Transport. DA 7

Opbevaring DA7

Pleje og vedligeholdelse. DA 8

Afhjaelpning af fejl . DA 8

Reservedele DA 9

Garanti DA 9

EU-overensstemmelses-erklae-ring DA 10

Tekniske data. 11

Maskinelementer

Fold venligst billeddsiden ud i foran

Figur 1

Henvisertil en mulig farlig situation,der kan fore til lette personskader.

BEMAERK

Henvisertil en mulig farlig situation,der kan fore til materiel skade.

Tilbehør og reservedele

Opsugning af vand fra abne beholderene

Pleje og vedligeholdelse

△FARE

Oliemaengde- og type, se "Tekniske data".

→ Skru olieaftapningsskruen ud.
Tøm olien i opsamlingsbeholderen.

anvisningen, følg den og oppbevar den for senere bruk eller for overlevering til;neste eier.

Innholdsfortegnelse

Maskinorganer . NO 1

Sikkerhetsanvisninger. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Forskriftsmessig bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sikkerhetsinnretninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Miljøvern. NO 5

Fordenasibruk. NO5

Taibruk NO5

Betjening. NO 6

Transport. NO 7

Lagring. NO 7

Pleie og vedlikehold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Hjelp ved funksjonsfeit . . . . . . NO 8

Reservedeler. NO 9

Garanti . NO 9

EU-samsvarserklaering . . . . . . NO 9

Tekniske data. NO 10

Maskinorganer

Vennlist fold ut illustrjasonsarket foran

Figur 1

A Holder for hardsprøytepistol
B Trykkbryter
1 Apparatbryter
2 Vanntilkobling
3 Strömkabel med stöpsel
4 Termoventil
5 Sikkerhetsventil
6 Høytrykksforsyning
7 Trykk- og mengderegulering
8 Oljeavtappingsskrue
9 Oljeniváindikator
10 Oljepäfyllingsskrue
11 Vannfilter
12 Dysetilkobling
13 Dyse
14 Straleror
15 Høytrykkspistol
16 Hendel pa hoytrykkpistol
17 Avtrekksikring
18 Høytrykksslange
19 Kabel-/slangeoppheng

*Utstyr avhengig av enchetsvariant

• Les bruksveiledningen før maskinen tas i bruk og ta spesielt hensyn til sikkerhetsanvisingene.
• Advarsel- og henvisningsskilt som er anbrakt på apparatet, gir viktig informasjon for sikker drift.
• I tillegg til anvisingene i bruksveiled- ningen, ma det tas hensyn til lokale, generelle forskrifter vedrørende sikkerhet og forebygging av ulykker.

Symboler i bruksanvisningen

△FARE

Anvising om en umiddelbar truende fare som kan.fore til store personskader aller til d d

ADVARSEL

Anvisining om en mulig farlig situasjon som kan fore til store personskader ell er til ddo.

△FORSIKTIG

Anvising om en mulig farlig situasjon som kan fore til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som kan.fore til materielle skader.

Symboler på maskinen

Høytrykkstråler kan nære farlige ved feil bruk. Stralenmökke rettes mot personer, dyr, elektrisk

I henhold til gjeldende forskrifter
skal maskinen aldri kobles til drikkevannsnettet uten systemskiller.
Bruk en egnet systemskiller fra

Kärcher eller alternatively en systemskiller iht. NS-EN 12729 type BA.

Vann som har passert gjennom en sn sys temskiller regnes ikke som drikkart vann.

Apparatet har varme overflater som kan fore til forbrenninger.

Fare for skade fra elektrisk stot.
Huset skal kun apnes av faglerte elektrikere.

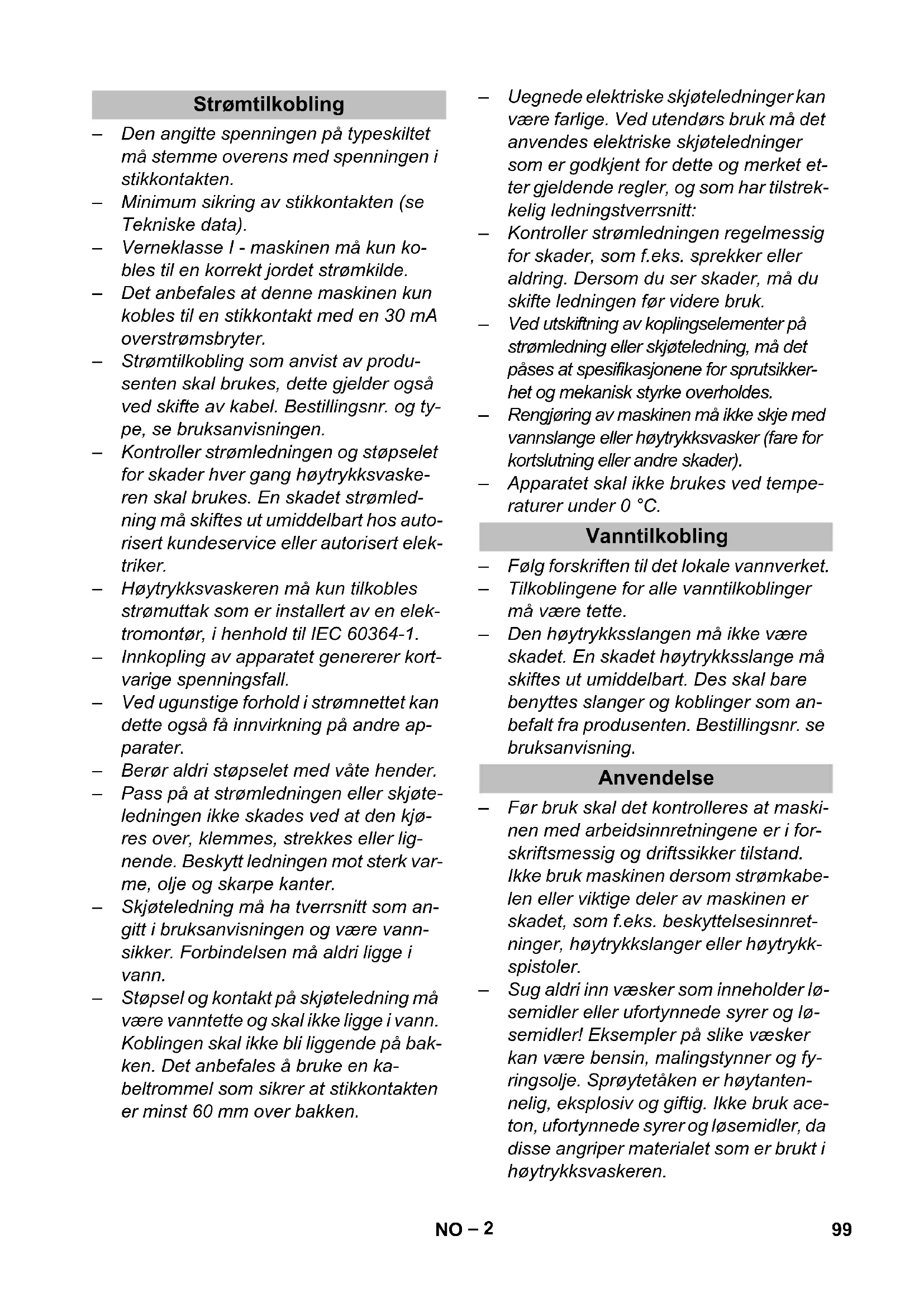

Strømtilkobling

Den angitte spennenignen pa typeskiltet ma stemme overens med spenneningen i stikkontakten.
- Minimum sikring av stikkontakten (se Tekniske data).
- Verneklasse I - maskinen mA kun kobles til en korrekt jordet strømkilde.
Det anbefales atijke maskinen kun kobles til en stikkontakt med en 30 mA overstrømsbryter.
- Strømtilkobling som anvist av produitsen skal brukes, dette gjelder ogsved skifte av kabel. Bestillingsnr. og type, se bruksanvisningen.
- Kontroller strømledningen og stopselet for skader hver gang høytrykksvaskenrden skal brukes. En skadet strømledning ma skiftes ut umiddelbart hos autorisert kundeservice eller autorisert elektriker.
- Høytrykksvaskeren må kun tilkobles strømuttak som er installer av en elektromontør, i henhold til IEC 60364-1.
Innkopl ng av apparatet genererer kortvarige spenningsfall.
- Ved ugunstige forhold i strømnettet kan dette ogss fä innvirkning pà andre apparater.
- Berør aldri stopselet med våte hender.
Pass pà at strømledningen eller skjøte ledningen ikke skades ved at den kjores over, klemmes, strekkes aller lignende. Beskytt ledningen mot sterk varme, olje og skarpe kanter.
- Skjoteledning må ha tverrsnitt som angitt i brauksanvisningen og vare vannsikker. Forbindelsen må aldri ligge i vann.
- Stöpsel og kontakt på skjøteledning på værere vanntette og skal ikke ligge i vann. Koblingen skal ikke bli liggende på bakken. Det anbefales Å bruke en kabeltrommel som sikrer at stikkontakten er minst 60 mm over bakken.

• Uegnede elektriske skjøteledninger kan vare farlige. Ved utendørs bruk ma det anwendes elektriske skjøteledninger som er godkjent for dette og merket etter gjeldende regler, og som har tilstrekkelig ledningstversnitt:
• Kontroller strømledningen regelmessig for skader, som f.eks. sprekker eller aldring. Dersom du ser skader, på dus skiffe ledningen før videre bruk.
• Ved utskiftning av koplingselementer på strømledning eller skjøteledning, mA det pases at spesifikasjonene for sprutsikkerhet og mekanisk styrke overholds.
• Rengjøring av maskinen må ikke skje med vannslange eller høytrykksvasker (fare for kortslutning aller andre skader).
• Apparatet skal不解 brukes ved temperaturer under 0^

Vanntilkobling

Folg forskriften til det lokale vannverket.
- Tilkoblingene for alle vanntilkoblinger ma vare;tette.
Den høytrykksslangen ma ikke være skadet. En skadet høytrykksslange ma skiftes ut umiddelbart. Des skal bare benyttes slanger og koblinger som anbefalt fra produsenten. Bestillingsnr. se bruksanvisning.

Anvendelse

• Før bruk skal det kontrolleres at maskinen med arbeidsinnretningene er i forskriftsmessig og driftssikker tilstand. Ikke bruk maskinen dersom strømkabelen eller viktige deler av maskinen er skadet, som f.eks. beskyttelsesinnretninger, høytrykkslanger erller høytrykkspistoler.

• Sug aldri inn væsker som∉nneholder løsemidler eller ufortynnede syrer og løsemidler! Eksempler på slike væsker kan ∀ere bensin, malingstynner og fyringsolje. Sprøytetaken er høytantennelig, eksplosiv og giftig. IkkeBruk aceton, ufortynnede syrer og løsemidler, da disse angripematerialet som er brukt i høytrykksvaskeren.

• Ved bruk av maskinen på farlige steder (f.eks.bensinstasjoner etc.),ma det tas hensyn til gjeldende sikkerhetsforskrifter.Bruk i eksplosjonsfarlige rom er forbudt.

• Apparatet skal vare plassert pa et plant, stabilt underlag.
• Bruk hørselsvern hvis lydtrykknivæt oppgitt i brauksanvisningen for apparatet (Tekniske data) er på over 80 dBA.
• Alle strømførende deler i arbeidsområdet ma vare spylesikre.
  Hendelen på landsprøytepistolen må ikke klemmes fast under bruk.
  Bruk egnede verneklaer og vernebriller som beskyttelse mot tilbakesprut av vann og smuss.
• Høytrykkstråler kan være farlige ved feil bruk. Stralen må ikke rettes mot personer, dyr, elektrisk utstyr som er på, eller maskinen selv.
• Ikke rett stralen mot deg selv erler andre for a renjore klær ellr skotoy.
• Bildekk/ventiler må kun rengjores med en minsteavstand pa 30 cm. Hvis ikke kan dekk/ventiler skades av høytrykksstralen. Forste tegn pa skade, er misfarging av dekk. Skadede dekk kan forårsake ulykker.
• Høytrykksvaskeren må ikke brukes på asbestholdige materialer og andre materialer som ineholder helsefarlige stoffer.
• Ved korte strålerør er det fare for personskader, da handen utilsiktet kankommen berøring med høytrykkstrålen. Dersom strålerøret som skal brukes er kortere enn 75 cm, skal det ikke brukes punktstråledyse eller rotordyse.
• Før rengjøringen skal det gjores en risikovurdering av overflaten som skal ren-gjores, for a vurdere sikkerhets- og helsetiltak. De nødvendige vernetiltak skal iverksettes.
  La slangene kjole seg etter bruk med varmt vann, ellr kjo r maskinen kort med kaldt vann.
• Ved lengre driftspauser slå av apparatet med hovedbryter/apparatbryter uller trekk ut stopselet.

Betjening

• Apparatet mä brakes på korrekt mæte. Du mæ ta hensyn til forholdene på det aktuelle braksstedet, og[vare oppmerksom på andre personer, og spesielt barn.
• Maskinen skal不解 forlates uten tilsyn när den er i gamg.
• Apparatet skal bare brukes av personer som er opplaert i eller kan dokumentere kjennskap til bruken, og som har fatt i oppdrag Å bruke apparatet. Maskinen ma ikke brukes av bam eller ungodommer.
• Dette apparatet er/DDke ment for brukav personer med nedsatte fysiske, sensoriske ellertmentale ferdigheter.
• Høytrykksvaskeren må ikke brukes av barn, eller personer som ikke er kjent med hvordan høytrykksvaskeren fungerer.
• Ikke bruk maskinen hvis andre personer erinnenrekkevidde, med mindede har paa seg verneklær.
  Barn skal holds under tilsyn for a sikre at de ikke leker med apparatet.
  Arbeid ved maskinen skal alltid utfores med egnede hansker.
  Vannstralen som trenger ut av straleroret genererer en tilbakeslagskraft. Somfge av rereits boyning, virker kraftenoppover.Pistol og straleror ma holdesgodt.
• Ved bruk av vinklede spruteinnretninger kan rekyl og rotasjonskraft endre seg.

Transport

Ved transport av apparatet skal motoren slas av og apparatet skal festes godt.

Vedlikehold

• Før rengjøring og vedlikehold av maskinen, eller skiffe av deler, skal maskinen slås av og eventuell strømdorsyning kobles fra.
• Før alle arbeider på apparat og tilbehør, skal hlytrykksystemet gjores trykkløst.

• Reparasjoner skal kun utfores på godkjente serviceverksteder erler av fagfolk som er kjent med alle sikkerhetsforskriftene.

• Apparatet som brukesCOMMersielt pÅ ulike steder (mobile) underligger de gjeldende lokale forskriftene (f.eks.i Tyskland: VDE 0701).

Tilbehør og reservationeder

• For Å unngå farer skal reparasjon og skifte av reservedeler på maskinen kun utføres av autorisert kundeservice.
  Det er kun tillatt a anvende tilbehør og reservedeler som er godkjent av produ-senten. Originalt tilbehør og originale reservedeler garanterer for sikker og problemfri drift av apparatet.

Forskriftsmessig bruk

Denne høytryksvaskeren skal utelukken de anvendes
- til rengjøring med høytrykksstråle uten rengjøringsmiddel (f.eks. rengjøring av fasader, terrasser, hageredskap, kjoretøy og lignende gjenstander).

For hardsnakket smuss anbefales Roto-jet-dyse, som er tilleggsutstyr.

Krav til vannkvalitet:

OBS

Som høytrykksmedium skal det bare brukes rent vann. Forurensninger fører til tidlig slitasje eller avleiringer i apparatet.

Hvis det brukes resirkulert vann, ma følgende grenseverdier ikke overskrides.

pH-verdi 6,5...9,5
elektrisk ledningsevne * Ledningsev-ne ferskvann +1200 μS/cm
utfellingsbare stoffer ** < 0,5 mg/l
avfilterbare stoffer *** < 50 mg/l
Hydrocarbonater < 20 mg/l
Klorid < 300 mg/l
Sulfat < 240 mg/l
Kalsium < 200 mg/l
Total hardhet < 28 °dH	< 50 °TH < 500 ppm (mg CaCO3/l)
Jern < 0,5 mg/l
Mangan < 0,05 mg/l
Kopper < 2 mg/l

Aktivt klor < 0,3 mg/l
uten ubehagelig lukt
* Maksimalt totalt 2000 μS/cm ** Provevolum 1 I, utfellingstid 30 min *** ingen slipende stoffer

Sikkerhetsinnretninger

Sikkerhetsinnretninger er beregnet for Å beskytteBrukeren og må ikke settes ut av drift eller omgås.

Avtrekksikring

Avtrekkssikringen på sprøytepistolen for-hindrer at maskinen utilsiktet slås på.

Overstrømsventil

• Når vannmengden reduseres med trykk-/mengdereguleringen, Åpner overstrømsventilen og en del av vannet går tilbake til pumpens sugside.
• Dersom høytrykkspistolene lukkes, apnes overstrømningsventilen og helevannmengden strømmer tilbake til pumpens sugeside.

Overstrømsventilen er innstilt og plombert fra fabrikken. Justering må kun foretas av kundeservice.

Sikkerhetsventil

Sikkerhetsventilen vil apne seg dersom overstrømningsventilen er defekt.

Overstrømsventilen er innstilt og plombert fra fabrikken. Justering mA kun foretas av kundeservice.

Ikke alle enchetsvarianter er utstyrt med en sikkerhetsventil.

Termoventil

Termoventil beskytter høytrykkspumpen mot ulivlig oppvarning ved sirkulasjonsdrift. Ikke alle enchetsvarianter er utstyrt med entermisk ventil.

Trykkbryter

Hvis spaken på hundsprøytespistolen slipspes, slar en trykkbryter av pumpen, og hoytrykksstralen stopper. Nár spaken betjenes igjen, kobles pumpen inn igjen.

Ikke alle enchetsvarianter er utstyrt med entrykkbryter.

Miljøvern

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering.

Gamle apparater inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning. Akkumulatorene inneholder stoffersom ikke mx komme ut i miljøet. Gamle apparater, batterier og akkumulatorer skal derfor avhendes i egnede innsamlingsystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

Kontroll av oljenivå

Aktivere ventilasjon av oljebehelderen

→ Skru ut laseskruen.
Skru inn den vedlagte oljepafyllingsskruen.
Lukk maskinhetten.

Montere tilbehør

Koble straleror til hoytrykkspistolen.
Monter dysen på strålerøret ved hjelp av dysetilkoblingen.
→ Skru fast høytrykksslangen på høytrykkspistol.
Skru fast høytrykslangen til høytrykkstilkoblingen.

Monter kabel-/slangeopphenget

Ved behov festes det vedlagte kabel-/ slangeopphenget pa veggen.

eller

Figur 8
Fest det vedlagte kabel-/slangeopp-henget på undersiden av maskinen.

Feste holder for hardsprøytepistol

Merknad:

Ikke alle enchetsvarianter er utstyrt med holder for hardsprytepistolen.

Figur 2

Feste holder.

Taibruk

Elektrisk tlikobling

△FARE

Fare for personskade gjennom elektrisk støt.

Maskinen mä kun kobles til vekselström.

Maskinen skal kobles til strømnettet med stopselet. Det er forbudt á bruke en fast tilkobling til strømnettet. Stopselet brukes for á koble fra strømnettet.

Skjoteledning ma ha tilstrekkelig tverrsnitt (se "Tekniske data") og vikles helt av kabeltrommelen.

Se typeskilt/tekniske data for tilkoblingsverdier.

HD 7/11-4 Cage:

ADVARSEL

Maksimalt tillatt nettimpedans på det elektriske tilkoblingspunktet (se tekniske data) skal ikke overskrides.

Dersom det er uklarheter om nettimpedansen på tilkoblingspunktet ditt, vennligstkontakt strmleverandoren for informasjon.

Vanntilkobling

Tilkobling til vannledning

I henhold til gjeldende forskrifter skal maskinen aldri kobles til drikkevannsnettet uten systemskiller. Sorg for at tilkoblingen til husvannettet der hoytrykksvaskeren bruk styr med en systemskiller iht. EN type BA.

Vann som har passert gjennom en sn systemskiller regnes ikke som drikkbart vann.

△FORSIKTIG

Koble tilløpslangen (minimum lengde 7,5 meter, minimum diameter 3/4'' ) til vanntilkoblingen på apparatet og til vanntilforselen (f.eks. vannkran).

Merknad:

Suging av vann fra Åpen beholder

Skru ut sugeslangen på vanntilkoblingen.

Merknad:

Sugeslangen er/DDke inkludert i leveransen.
Dersom det brukes en sugeslange med tilbakeslagsventil aller filter, ma slangen
vare fylt med vann.

Ventilere maskinen:

Skru av dyse.

La maskinen gå til vannetkommen uten bobler.

Eventuelt la maskinen gå i 10 sekunder - koble fra. Gjenta prosessen flere ganger.

Slå av maskinen og skru på dysen igjen.

Betjening

△FARE

Eksplosjonsfare!

Ved bruk av maskinen i risikoomrader (f.eks. bensinstasjoner) ma gjeldende sikkerhetsforskrifter følges.

OBS

Det må kun foretas motorvask på steder med oljeutskiller (miljøvern).

△FARE

Lengre tids bruk av maskinen kan pga. vibrasjonene fore til blodomlopsforstyrelser i hendene.

En generell brukstid kan/DDke fastsettes, da donne er avhengig av flere faktorer:

• Personlig anlegg for darelig blodomlp (ofte kalde fingre, kribling i fingrene).
  Lav omgivelsestemperatur. Bruk varme hansker for beskyttelse av hendene.
• For hardt grep hindrer blodomlpet.
  Uavbrutt arbeid er mer ugunstig enn arbeid med innlagte pauser.

Ved regelmessig, langvarig bruk av maskinen og ved gjentatte tilfeller av tegn pa darrlig blodomlp (f.eks. kribling i fingrene, kalde fingre), vil vi anbefale undersokelse av lege.

Drift med høytrykk

Enhet med holder for

Sett maskinbryteren i stilling "I".

handspry tepistol (A)

Fjern handsprøytepistolen fra holderen, encheten slas pa.

Enhet med trykkbry-

Sett maskinbryteren i stilling "I".

ter (B)

Enheten er klartil bruk og starter narn spaken pa handsprytepistolen aktiveres.

Enhet unten

Sett maskinbryteren stilling "I".

(A) og (B)

Maskinen slas pa.

Frigjør avtrekkssikringen og trekk i hendelen på sprøytepistolen.
Innstill arbeidstrykk og vannmengde ved a vri (trinnløs) pa trykk- og mengde-reguleringen (+/-) .

Opphold i arbeidet

Kort avbrudd

Slipp spaken på handsprøytepistolen. Enhet med trykkbryter (B) slar seg av. Enheter uten trykkbryter gär i kretsdrift.
Trykk inn spaken pa hundsprytepisto- len pa nytt. Enhet med trykkbryter starter. Enheter uten trykkbryter avslutter kretsdriften.

Lengre avbrudd

Slipp spaken på händsprøytepsitolen.
Aktiver avtrekkssikringen på sprøyte-pistolen forå sikre pistolhendelen mot utilsiktet aktivering.

Enhet med Sett hovedbryteren til "0/ trykkbry- OFF". ter (B) Pumpen er slatt av.
Sett maskinbryteren i stilling "l". Pumpen er klartil bruk.

Enhet uten → Sett hovedbryteren til "0/ (A) og (B) OFF". Pumpen er slätt av. → Sett maskinbryteren i stilling "I". Pumpen starter.

Frigjør avtrekkssikringen og trekk i hende den på sprøytepistol.

Slå maskinen av

Sett maskinbryteren i stilling "0".
Trekk ut stopselet fra veggkontakten.
Steng vanntilforselen.
Trykk på sprøytepistolen til apparatet er trykkløst.
Aktiver avtrekkssikringen på sprøyte-pistolen forå sikre pistolhendelen mot utilsiktet aktivering.

Frostbeskyttelse

OBS

Frost ødelegger apparatet dersom det ikke er helt tomt for vann. Lagre apparatet pa et frostfritt sted.

Tapp ut vannet.
Pump vanlig frostvæske gjennom appar- ratet.

Merknad:

Ved transport i kjoretøyer skal apparatet sikres mot a skli eller velte etter de til enhver tid gjeldende regler.

△FORSIKTIG

Fare for personskade og materiell skade! Pass pa vekten av apparatet ved transport.

Lagring

△FORSIKTIG

Fare for personskade og materiell skade! Pass pa vekten av apparatet ved lagring.

Pleie og vedlikehold

△FARE

Fare for eprsonskader ved utilisektet oppstart a apparat og fra elektrisk stot.
Før alt arbeide på apparatet skal apparatetslas av og strømkabelen trekkes ut.

Merknad:

Avhending av brukt olje og spillolje skal utelukkende utfores av autoriserte oppsmlingssteder for spillolje. Lever brukt olje til autorisert oppsmlingssted. Forurensing av miljøet med spillolje er straffbart.

Sikkerhetsinspeksjon/ vedlikeholdskontrakt

Du kan avtale regelmessig sikkerhetsinspeksjon aller innga en servicekontrakt med din forhandler. Spør din forhandler om råd og veiledning.

Før haverigangsetting

Kontroller den elektriske ledningen for EVT. skader (fare for elektrisk støt). La en service-montør eller en autorisert elektriker skiffe ledningen umiddelbart dersom den er skadet.
Kontroller høytrykkslange for skader (fare for sprekk). Høytrykkslanger med skader mA skiftes ut umiddelbart.
Kontroller pumpen for EVT. lekkasjer. 3 drypp i minutet under pumpen er tillatt. Ved storre lekkasjer ma pumpen kontrolleres av en servicemontor.

Ukentlig

Kontroller oljenivå. Er oljen melkehvit (vann i oljen), ta umiddelbart kontakt med en kundeservice.
Rengjør vannfilteret.

Arlig aller haver 500. driftstime

Skift olje.

Oljeskift

Merknad:

For oljemengde og -type, se "Tekniske data".

→ Skru ut oljetappeskruen.
La oljen renne ut i oopsamlingsbeholder.
→ Skru på plass oljetappeskruen igjen og trekk den fast til. Dreiemoment 20...25 Nm.
→ Skru ut oljefyllingssskruen.
Fyll langsomt på ny olje, slick at luftbo-blene forsvinner. Oljenivået skal vare til mitt på oljeniva-indikatoren.
→ Skru pà oljepäfyllingsskrue.
Lukk maskinhetten.

Hjelp ved funksjonsfeit

△FARE

Fare for eprsonskader ved utilsiktet oppstart a apparat og fra elektrisk stot.

Før alt arbeide på apparatet skal apparatet slås av og strømkabelen trekkes ut.

Elektriske komponenter mA kun kontrolleres og repareres av en servicemontor erlen autorisert elektriker.

Ved feil som jak er nevnt i dette kapittel, i tvilstilfeller og ved anvisninger om dette, ma det tas kontakt med en servicemontør.

Apparatet gär ikke

Kun for enheter med holder for hundsprøytepistol: lkke trykk ned holderen.
Kontroller den elektriske ledningen for EVT. skader.
Kontroller nettspenningen.
Ved elektriske feil, ta kontakt med en servicemontør.

Høytrykksvaskeren bygger ikke opp trykk

Still trykk- og mengdereguleringen på «Max».
Kontroller dysestørrelse, monter korrekt dyse.
Rengjordyse.
Settpa dysen.
Luft maskinen (se: "Betjening").
Kontroller vanntilforselsmengden (se Tekniske data).
Rengjør vannfilteret.
Kontroller samtlige tilforselledninger til pumpen.
Ta Kontakt med en servicemontør ved behov.

Lekkasje fra pumpe

3 drypp i minuttet under pumpen er tillatt.

Ved større lekkasjer mA pumpen kontrllereres av en servicemontor.

Ved større utetthet skal apparatet kon-trolleres av kundeservice.

Pumpen banker

Rengjør vannfilteret.
Kontroller at sugeledningen for vann eruten lekkasjer.
Luft maskinen (se: "Betjening").
Ta Kontakt med en servicemontør ved behov.

Denne funksjonen er ingen funksjonsfeit.
Hvis encheten blir for varm under kretsdrift,
apnes termoventilen, sik at kaldt vann kan strømme inn.

Vannutløp på sikkerhetsventilen

→ Slå av apparatet, vent litt, slå apparatet på igjen.
Hvis feilen oppstår igjen etter dette, ma du ikke bruke encheten. Få encheten inspisert av kundeservice.

Reservedeler

Det er kun tillatt a anvende tilbehør og reservationeder som er godkjent av produ-senten. Originalt tilbehør og originale reservationeder garanterer for sikker og problemfri drift av apparatet.
- Et utvalg av de vanligste reservedelene finner du bak iijke bruksanvisingen.
- Mer informasjon om resvedeler finner du under www.kaercher.com i området Service.

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersomppe kan fores tilbake til material-ller produksjonsfeit. Ved behov for garantireparasjoner, vennligst henvend deg med kjopskvitteringen til din forhandler eller naermeste autoriserte kundeservice.

EU-samsvarserklæring

Vi erklærhermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EU-direktivene, med hensyn til bade design, konstruksjon og type markedsfort av oss. Vedendringer pa maskinen som er utfort uten vart samtykke, misterijke erklaringensin gyldighet.

Produkt: Høytrykksvasker

Type: 1.367-xxx

Undertegnede handler på vegne av og med fullmakt fra styret.

Ansvarlig fordokumentasjon:

S. Reiser

Alfred Kärcher SE & Co. KG

Type HD 7/11-4 HD 7/16-4 HD 9/18-4 HD 9/18-4
Nettilkobling
Spenning V 220...240 380-415 380-480
Strømtype Hz 1~50 3~50 3~60
Kapasitet kW 2,9 4,3 5,9 6,9
Sikringer (trege, type C) A 13 16
Maks. tillatt nettimpedanse		Ohm	0,365	--
Beskyttermese		--	IPX5
Skjøteledning 30 m		mm2	2,5
Vanntilkobling
Vanntilførsels-temperatur (max)		°C 60
Tilfsørselsmengde (min)		l/time (l/min)	1000 (16,67)		1200 (20)
Sugehøyde fra øpen beholder 20 °C		m	0,5
Tilfsørselstrykk (max)		MPa(bar)	1,0 (10)
Effektspesifikasjoner
Arbeidstrykk		MPa(bar)	7...11(70...110)	7...16(70...160)	7...18 (70...180)
Maks. driftsovertrykk		MPa(bar)	15 (150)	25 (250)
Dysestørrelse		--	050 040	050 055
Transportmengde		l/time (l/min)	520-700(8,7-11,7)	400...700(6,7...11,7)	450...900 (7,5...15)
Rekylkraft høytrykkspistol (maks.)		N	29	35	48
Registrende verdier etter EN 60335-2-79
Hand-arm vibrasjonsverdi		m/s2	<2,5
Usikkerhet K		m/s2	0,6
Støytrykksnivå LpA		dB(A)	74	87	84
Usikkerhet KpA		dB(A)	3
Støyeffektnivå LWA + usikkerhet KWA		dB(A)	90	90	87
Driftsmidler
Oljemengde		I	0,4
Oljetyper		--	15W40
Mål og vekt
Lengde		mm	640 780		640
Bredde		mm	360
Høyde		mm	500
Vekt, driftsklar, med tilbehør		kg	50,5	56,5	55,2
Unntaksgrunn i henhold til forordering (EU) 2019/1781 vedlegg I avsnitt 2 (12): j)

Montering av hällare for handspritpistol

Hänvisning:
