BRUKSANVISNING D25761K DEWALT

Generelle sikkerhedsadvarsler for elvarktojer

ADVARSELLaesalle

sikkerhedsadvarsler og alle

Beskrivelse (fi g. 1A, 1B, 2A, 2B)

ADVARSEL: Modificer aldrig elektrisk voerktoj ell nogen dele deraf. Det kan medfore materiale- ellers persorskade.

a. Udlosererkontakt (D25721, D25722, D25723, D25761, D25762, D25763)

Taend/sluk kipafbryder (D25871)

Den rode service-indikator LED (r) lyser, his vis vaerktojet er defekt, eller borsterne er slidt helt ned (se Børster under Vedligeholdelse).

1. Kontroller at functionsvalgkontakten (f) er last i indhakket.

Indeksering af(mejselpositionen (fi g. 5)

Mejslen kan indekseres og fastlases i 24 forskellige positioner.

Kulbørster (fi g. 3)

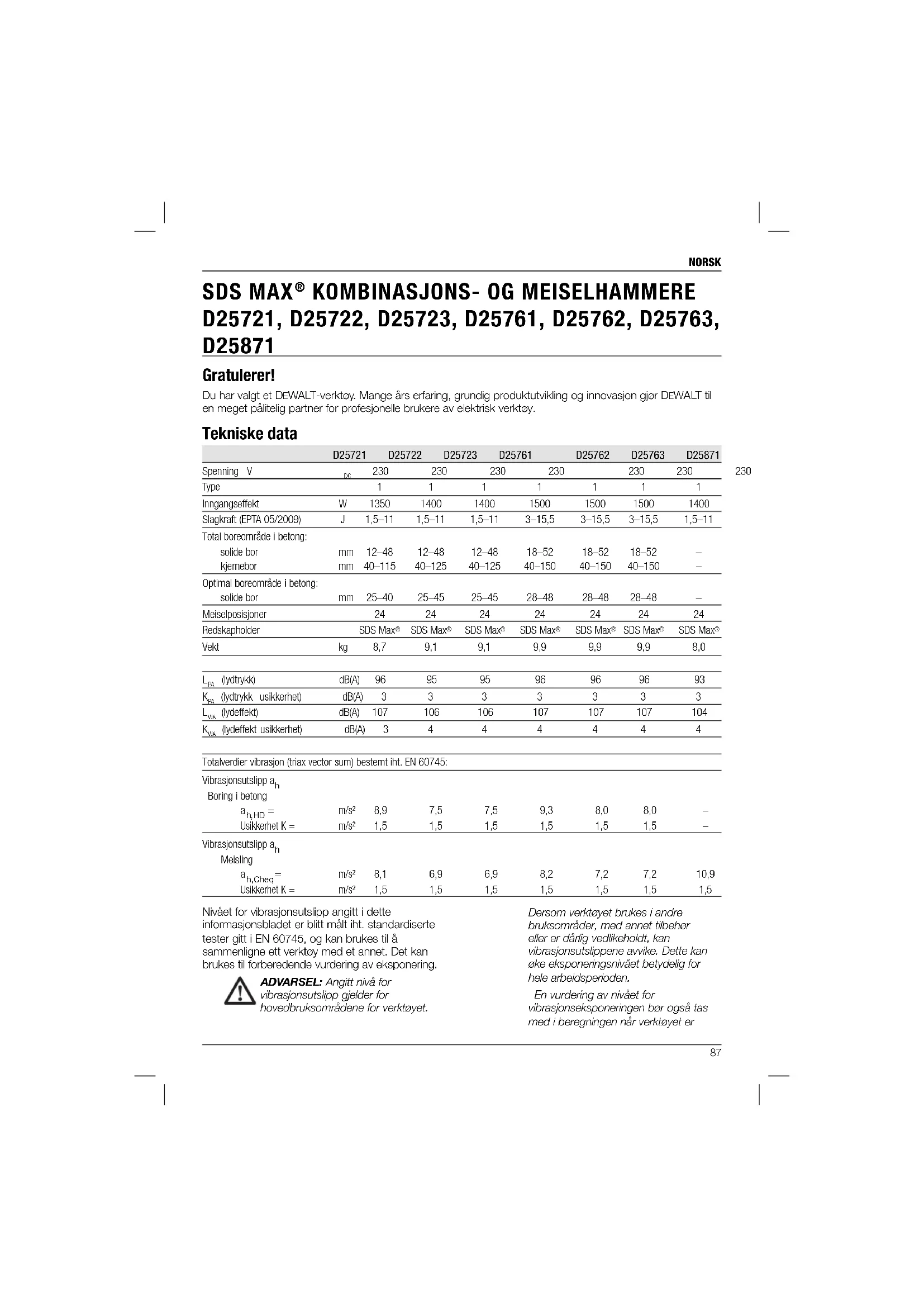

Du har valgt et DEWALT-verktoy. Mange Års erfaring, grundig produktutvikling og innovasjon gjor DEWALT til en meget pålitetig partner for profesjonelle brukere av elektrisk verktoy.

Tekniske data

	D25721	D25722	D25723	D25761	D25762	D25763	D25871
Spenning V	230		230	230	230	230	230
Type	1	1	1	1	1	1	1
Inngangseffekt	W	1350	1400	1400	1500	1500	1400
Slagkraft (EPTA 05/2009)	J	1,5-11	1,5-11	1,5-11	3-15,5	3-15,5	1,5-11
Total boreomräge i belong:
solide bor	mm	12-48	12-48	12-48	18-52	18-52	-
kjernebor	mm	40-115	40-125	40-125	40-150	40-150	-
Optimal boreomräge i belong:
solide bor	mm	25-40	25-45	25-45	28-48	28-48	-
Meiselposisjoner		24	24	24	24	24	24
Redskapholder	SDS Max®		SDS Max®	SDS Max®	SDS Max®	SDS Max®	SDS Max®
Vekt	kg	8,7	9,1	9,1	9,9	9,9	8,0
LPA (lydtrykk)	dB(A)	96	95	95	96	96	93
KPA (lydtrykk usikkerhet)	dB(A)	3	3	3	3	3	3
LWA (lydeflekt)	dB(A)	107	106	106	107	107	104
KWA (lydeflekt usikkerhet)	dB(A)	3	4	4	4	4	4

Totalverdier vibrasjon (triax vector sum) bestemt iht. EN 60745:

Vibrasjonsutslipp ah
Boring i betong
ah,HD=	m/s2	8,9	7,5	7,5	9,3	8,0	8,0	-
Usikkerhet K =	m/s2	1,5	1,5	1,5	1,5	1,5	1,5	-
Vibrasjonsutslipp ah
Meisling
ah,Cheq=	m/s2	8,1	6,9	6,9	8,2	7,2	7,2	10,9
Usikkerhet K =	m/s2	1,5	1,5	1,5	1,5	1,5	1,5	1,5

Nivét for vibrasjonsutslipp angitt i dette informasjonsbladet er blitt malt iht. standardiserte tester gitt i EN 60745, og kan brukes til á samménigne ett verktoy med et annet. Det kan brukes til forberedende vurdering av eksponering.

ADVARSEL: Angitt niva for vibrasjonsutslipp gjelder for hovedbruksomradsene for verktoyet.

Dersom verktoyet brukes i andre
bruksomrader, med annet tilbehore
ller er dargl veglikeholt, kan
vibrasjonsutslippe nveike. Dette kan
oke eksponeringsnivæt betydelg for
hele arbeidsperioden.

En vurdering av nivaet for vibrasjonseksponeringen bor ogsa tas med i beregningen nár verktoyet er

NORSK

Sett i verk ekstra sikkerhetstiltak for a beskytte operatoren mot folgene fra vibrasjon, som f.eks.: Holde ved like verktoy og tilbehor, holde hendene varme, organisere arbeidsmonster.

Sikringer

Europa230Werktoy10Ampere,nettpenning

Defi nisjoner: Retningslinjer for sikkerhet

Definisjonene under beskriver alvorighetsgraden for hvert signalkodeord. Vennligst les handboken og legg merke til disse symbolene.

FAR: Indikerer en overhengende farlig situacion som vil fore til dad ell er alvorlige personskader his den jegke averges.
ADVARSEL: Indikerer en potensielt farlig situacion som kan fore til dod ell er alvorlige personskader his den化进程.
FORSIKTIG: Indikerer en potensielt farlig situacion som kan fore til sma ell er moderate persorskader hvis den ikke averges.

MERK: Angir en arbeidsmåte som jegke

er relatert til personskader, men som kan fore til skader på utstyr hvis den ikke unngås.

Ike unngas. Betegner fare for elektrosjokk. Betegner fare for brann.

EU-samsvarserklæring MASKINERIDIREKTIV

SDS MAX® KOMBINASJONS-OG MEISELHAMMERED25721,D25722,D25723,D25761,D25762,D25763, D25871

DEWALT erklær at de Produktene som er beskrevet under Tekniske data er i samsvar med: 2006/42/EU, EN 60745-1, EN 60745-2-6.

D25871

2000/14/EU Elektrisk betongknuser (handholdt) m < / = 15kg, Vedlegg VIII; TUV Rheinland Product Safety GmbH (0197), D-51105 Köln, Germany, Notified Body ID No.: 0197

Nivā av akustisk effekt i henhold til 2000/14/EC (Artikkel 12, Vedlegg III, Nr. 10; m < / = 15 kg)

Lw (malt lydeffektnivá) dB 101

L_WA (garantert lydeffektniva) dB 105

Undertegnede er ansvarlig for sommenstillingen av den tekniske filen og fremsetter donne erklageringen på vegne av DEWALT.

Horst Grossmann
vicepresident teknikk
DEWALT, Richard-Klinger-Strasse 11, D-65510, Idstein, Tyskland
14.05.2014

SEL: For a redusere skaderisikoen, les brukerhandboken.

Generelle sikkerhetsadvarsler for elektriske verktøy

ADVERSE! Les alle sikkerhetsa

sikkerhetsadvarsler og alle instruksjoner. Manglende overholdelse av advanslei ng instruksjonene kan resultere i elektrisk sjokk, ild og/eller alvorlg skade.

TA VARE PÄ ALLE ADVASLER OG INSTRUKSJONER FOR FREMTIDIG BRUK

Uttrykket "elektrisk verktoy" i advorslene henviser til ditt strömdrvne (med ledning) elektriske verktoy aller ditt batteridrevne (uten ledning) elektriske verktoy.

1) SIKKERHET PÅ ARBEIDSOMRÄDET

a) Hold arbeidsomradsget godt opplyst. Rotete ell er morke omrader er en invitasjon til ulykker.
b) Ikke bruk elektriske verktoy i eksplosive omgivelser, sik som i nærhen av

NORSK

antennelige væsker, gasser erler stov.
Elektrisk verktoy skaper gnister som kan
antenne stov erler gasser.

c) Hold barn og tilskuere borte mens du bruker et elektrisk verktoy. Distraksjoner kan fore til at du mister kontrollen.

2) ELEKTRISK SIKKERHET

a) Stopselet til elektriske verktoy mA passer til stikkontakten. Aldri modifisier stoptselet på noen mæte. Ikke bruk adaptere med jordede elektriske verktoy. Umodifiserte stopsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.
b) Unngä kroppskontakt med jordete overflater sik som rør, radiatorer, komfyr er og kjoleskap. Det finnes en okt risiko for elektrisk sjokk dersom kroppen din er jordet.
c) Ikke eksponer elektriske verktoy for regn ell er vate forhold. Dersom det kommer vann inn i et elektrisk verktoy vil det oke risikoen for elektrisk siokk.
d) Ikke bruk ledningen feil. Aldri bruk ledningen til a bare, trekke erler dra ut stopselet til det elektriske verktoyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelinge deler. Skadede ellen innviklede ledninger oker risikoen for elektrisk sjokk.
e) Nár du bruker et elektrisk verktoy utendors, bruk en skjoteledning som er egnet for utendors bruk. Bruk av en skjoteledning beregnet for utendors bruk reduserer risikoen for elektrisk sjokk.
f) Dersom bruk av et elektrisk verktoy pa et faktig sted er uunngaelig, bruk en stromkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) PERSONLIG SIKKERHET

a) Hold deg våken, hold öye med det du gjör og bruk sunn fornuft när du bruker et elektrisk verktøy. Ilkke bruk et elektrisk verktøy dersom du er trätt aller er pävirket av medikamenter, narkotika eller alkohol. Ett öyeblikks uppmérksomhet under bruk av elektriske verktøy kan fore til alvorlig personskade.
b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr sik som stovmaske, sklisikre vemesko, hjelm, eller horselsver brukt under passende forhold vil redusere personskader.
c) Unngä utilsiktet oppstart. Sikre at bryteren er i av-stillingen for du kobler til strømksen og/eller batteripakken, plukker opp aller bærer verktoyet. Å baare

elektriske verktoy med fingeren på bryteren aller设立 inn stopselet mens elektriske verktoy har bryteren på oker faren for ulykker.

d) Fjern eventuelle justeringsnokler for du slar pà det elektriske verktoyet. En nokel som er festet til en roterende del av det elektriske verktoyet kan fore til personskade.
e) Ikke strekk deg for langt. Ha godt fotfeste og stä stott hele tiden. Dette forer til at du har bedre kontroll over det elektriske verktoyet ved uventede situasonjer.
f) Bruk egnet antrekk. Ikke ha på deg løstsitende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsitende antrekk, smykker erler langt här kan bli fanget opp av bevegelige deler.
g) Hvis apparatet er utstyrt for tilkobling av stovutsugings- og-oppamlingsinnretning, ma du sorge for at disse er koblet til og ordentlich sikret.Bruk av stovopsamlere kan redusere stavrelaterte farer.

4) BRUK OG VEDLIKEHOLD AV ELEKTRISKE VERKTØY

a) Ikke bruk kraft på verktoyet. Bruk det elektriske verktoyet som situasjorden krever. Det rikkige elektriske verktoyet vil gjore jobben bedre og trygere ved den hastigheten det ble konstruert for.
b) Ikke bruk verktoyet hvis bryteren ikke kan sla verktoyet av ellr pa. Ethvert elektrisk verktoy som/DDkke konntroleres med bryteren er farlg og ma repareres.
c) Koble stopselet fra strømildenafil og/eller batteripakken fra det elektriske verktøyet for du foretar noen justeringer, endrer tilbehør erler lagre elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for á partir det elektriske verktøyet ved et uhell.
d) Lagre elektriske verktoy som ikke er i bruk, utilgengilig for barn og la ikke personer som ikke er kjent med det elektriske verktoyet allerppe instruksjonene bruke det. Elektriske verktoy er farlige i hendene på utrenede brukere.
e) Vedlikehold elektriske verktoy. Kontroller om bevegelige deler er feiljustert aller fastskjaert, om deler er adelagt aller andre forhold som kan pavisirke driften av verktoyet. Dersom det er skadet, faverktoyet reparent for neste bruk. Mange ulykker forarsakes av darylig vedlikeholte verktoy.

NORSK

f) Hold skjaereverktoy skarpe og rene. Godt vedlikeholdtte skjaereverktoy med skarpe skjaerekanter setter seg minre sannsynlig fast og er littere a kontrollere.
g) Bruk verktoyet, tilbeharene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utfores. Bruk av det elektriske verktoyet for oppgaver som er forskjellige fra de som er tiltenkt kan fore til en farlig situjasjon.

5) VEDLIKEHOLD

a) Fä det elektriske verktoyet ditt vedlikeholdt av en kvalifisert reparator som kun bruker originale reserverdeler. Dette vil sikre at verktoyets sikkerhet blir ivaretatt.

Ekstra sikkerhetsregler for roterende hammere

• Bruk horselvern. Å bli utsatt for stoy kan forårsake horseltap.
• Bruk hjelpehandtakene dersom de leveres med verktoyet. Å miste kontroll kan forårsake personskade.
• Hold det elektriske verktøyet i de isolerte gripeoverflater när du utfører operasjoner hvør kutteutstyret kankommen i kontakt med skjulte ledninger erler egen ledning. Kutteutstyr somkommen ikontakt med en stromførende ledning kan fore til at eksponerte metalldeler på elektroverktøyet blir stromførende, og kan gi operatoren stot.

Restrisikoer

Folgende risikoer er alltid tilstede ved bruk av roterende hammere og meiselhammere:

Horselskader.
- Risiko for klemte fingre ved skiffe av tilbehör.
- Helseskader som folge av innanding av stov som utvikles ved arbeid i betog og/eller murverk.

Merking pā verktøyet

Clutch-innstilling 40 Nm er designet for de feste boreapplikasjoner.

Clutch-innstilling 80 Nm er designet for applkasjoner der det trenges hoyere dreiemoment.

Rod servicelampe LED. For detailjert beskrivelse se under Serviclamper LED.

Gul servicelampe LED. For detailjert beskrivelse se under Servicelamper LED.

DATOKODE PLASSERING (FIG.1)

Datokoden (w), som ogsa inkludererproduksjonsaret, er trykket pa huset.

Eksempel:

2014 XX XX

Produksjonsar

Pakkens innhold

Pakken inneholder:

1 Roterende hammer (D25721, D25722, D25723, D25761, D25762, D25763)
eller
1 Meiselhammer (D25871)
1 Sidehandtak
1 Koffert (kun K-modeller)
1 Spissmeisel (kun D25871)
1 Instruksjönshändbok
1 Sammenstillingstegning
- Se utter skader på verktoyet, deler eller tilbehör som kan ha oppstätt under transport.
Ta deg tid til a lese grundig gjennom og forsta donne handboken for bruK.

Beskrivelse (fi g. 1A, 1B, 2A, 2B)

ADVARSEL: Aldri modifier

elektroverktoyetEller noen del av det.Dette kan fore til materiell-eller personskader.

a. Avtrekksbryter (D25721, D25722, D25723,

D25761, D25762, D25763)

Pá/av vivpebryter (D25871)

b. Låskyver (D25721, D25722, D25723, D25762, D25763)

c. Sidehandtak

d. Hovedhandtak

e. Aktiv vibrasjonskontroll

f. Modus valgbryer

g. Elektronisk hastighets- og slagkontroll hjul

h. Lasehjul

i. Sidehandtaksfeste

j. Stalring

k. Hylse

I. Redskapholder

m. Pinne

n. Krage

o. Lasekrage

p. Sidehandtaksknott

BRUKSORADE

D25721, D25722, D25723, D25761, D25762, D25763

Din roterende hammer er designet for profesjonelle bruk ved roterende boring og meisling.

D25871

Meiselhammeren er designet for profesjonell meisling og rivingsarbeider.

SKAL IKKE brukes under våte forhold eller ved naervaer av brennbare væsker eller gasser.

Disse hammerne er profesjonelle verktoy.

IKKE la barnkommenikontaktmedverktoyet.Tilsyn er nodvendignarrufernebrukerekalbruide dette verktoy.

• Dette apparatet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel pa erfaring og kunnskap, medindre de fãr tilsyn av en person ansvarlig foreres sikkerhet. Barn skal aldri forlates alene med detteproduktet.

Myk oppstart

D25722, D25723, D25761, D25762, D25763

Mykstart-funksjonden lar verktoyets hastigkeit bygge seg opp gradvis, og forhindrer saledes boret i a hoppe ut av tilsetet startposisjon ved oppstart.

Mykstart-funksjonen reduserer også det direkte dreiemomentet som overfores til giret og brukeren dersom hammeren startes med drill-bit innate i et ekstenderende hull.

Elektronisk hastighets- og slagkontroll (fi g. 1, 3)

Elektronisk hastighets- og slagkontroll (g) gir folgende fordeler:

• bruk av mindre tilbehorsdeler uten fare brekkasje;
• minimalisert utbrytning ved meisling ellr boring i myke ellr spr materialer;
• optimal verktoykontroll for noyaktig meisling.

Momentbegrensende clutch

ADVARSEL: Brukeren mä alltid holde et godt grep på verktoyet när det brukes.

Den momentbegrensende clutchen reduserer det(Maximale momentet som overfores til brukeren i tifelle en bit setter seg fast. Denne egenskapen hinderr och girene og den elektriske motoren fra ä kveles.

MERK: Slå alltid av verktøyet for du endrer innstilling av momentkontroll, ellers kan verktøyet ta skade.

KOMPLETT MOMENTKONTROLL (CTC) (FIG. 3) D25722/D25762

Komplett momentkontroll (CTC) gir brukeren en to-trinns mekanisk clutch med justerbart moment. Justering av momentet gir akt kontroll for ulike bruksområder.

Lav innstilling (40 Nm) jar verktoyet brukes med redusert moment for okt kontroll ved unlike boreoperasjoner i faste materialer. Hoy innstilling (80 Nm) brukes for mer krevende bruk som kjemeboring og bruk av bits med stor diameter.

Se Innstilling av to-trinns mekanisk clutch for mer informasjon.

ULTIMAT MOMENTKONTROLL (UTC) D25723/D25763

I tillegg til den to-trinns mekaniske clutchen, gir ultimat meomentkontroll (UTC) okkr brukerkomfort og sikkerhet ved innebygd antirotasjons-teknologi somn kan registriere om brukeren mister kontroll

NORSK

over hammeren. Nár en lásing registreres vil moment og hastighet straks reduseres. Denne funksjonen forhinder egenrotasjon av verktöyet for Å redusere faren for händledskader.

Service LED-lamper (fi g. 3)

Den gule LED-lampen (s) for børsteslitasje lyser narr kullbørstene er nesten utslitte for a vise at verktøyet trenger service innen de;neste 8 brukstimer.

D25721, D25722, D25723, D25761, D25762, D25763

Den rode LED-servicelampen (r) tennes dersom laseknappen (b) brukes i noen modus utenom meislingsmodus. Pà modeller utstyr med ultimat momentkontroll (UTC), tennes den rode LED-servicelampen (r) dersom antirotasjonsenheten aktiveres. Den rode indicatoren beginner Å blinke dersom det er en feil ved verktöyet eller borstene er fullstendig utsitte (se Borster under Vedlikehold).

D25871

Den rode LED servicelampen (r) tennes dersom det er en feil ved verktoyet ellor børstene er fullstendig utslitte (se Børster under Vedlikehold).

Fullt vibrasjonsdempet hovedhandtak (fi g. 1)

Demperne i hovedhandtaket (d) absorberer vibrasjonene overfort til brukeren. Dette forbedrer brukerkomfort under bruk.

Elektrisk sikkerhet

Den elektriske motoren er blit计提ructiert for kun én speffenning. Kontroler alltid at stromforsyninger samsvarer med speffenngen na merkeskiltet.

Ditt DEWALT-verktoy er dobbeltisolert i samsvar med EN 60745; det trengs derfor ikke noen jordledning.

Dersom tilforselsledningen er skadet, på den byttes i en spezialledning som fås via DEWALT-serviceorganisasjon.

ADVARSEL: For à redusere risikoen for personskade, slà av verktóyet og kople det fra stromkilden for du fjerner/installerer tilleggsutstyr uller tilbehør og for du foretar eventuelle justeringer uller endringer i oppsett uller ved reparasjon.

Sorg for at avtrekksbryteren er i AV posjoron. Utilsiktet oppstart kan fore til personskader.

ADVARSEL: Verktoy-bits kan vaere

varme og hansker bør brukes ved bytting og fjemning for a unngä personskade.

Sammensetting og montering sidehandtaket (fi g. 2A, 2B)

Sidehandtaket (c) kan monteres på en av sidene av maskinen sik det at det passer for bade hoyre- og vestrehende.

1. Skru av sidehandtaksknotten (p).

2. Skvy sidehandtakinnretningen pa verktoyet sik at stalringen (j) plasseres i monteringsomrdet (y). Korrekt posjon for sidehandtaket er mellom hodet og口中en av roret.

3. Juster sidehandtaket (c) til onsket winkel.

4. Skv og drei sidehandtaket til onsket posisjon.

5. Lås sidehandtaket på plass ved Å stramme knotten (p).

Å sette inn og fjerne SDS Max® tilbehør (fi g. 1, 4A, 4B)

Verktoyet bruker SDS Max^® bor og meisler (se innssaten i figur 4B for et snitt av et SDS Max^® borskaft).

1. Rengjor borskaftet.
2. Trekk lasekragen (o) tilbake og sett inn borskaftet.
3. Drei boret litt inntil kragen smekker på plass.
4. Dra i boret for Å sjekke at den er riktig låst. Hammerfunksjorden krever at boret kan bevege seg aktsielt flere centimeter nár det er låst i redskapholderen.
5. For a fieme et bor trekk redskapholderens lasekrage (o) tilbake og ta boret ut av redskapholderen (l).

Velg driftsmodus (fi g. 1)

Hammerboring: D25721, D25722, D25723, D25761, D25762, D25763

for boring i betong, tegl, stein og muverk.

Khamring:

for meisling og riving. I donne modus kan verktoyet ogsa brukes som en brekkstang for a losne et fastkilb.

Det kan��e nodvendig a vri redskapholderen (l) litt for a la modusvalgbryeren (f) passere 0 posisjonen.

1. Kontroller at modusvalgbryeren (f) er last pa plass.

Indeksering av measelpositionen (fi g. 5)

Meiselen kan indekseres og lases i 24 ulike posisjoner.

1. Drei modusvalgbryteren (f) intil den peker mot 0 posisjon.
2. Drei meiselen i onsket posisjon.
3. Sett modusvalgbryteren (f) til "kun hamring" posisjonen.
4. Vri meiselen intil den lases pa plass.

Stille inn elektronisk hastiget- og slagkontrollhjul (fi g. 1, 3)

Innstilling av to-trinns mekanisk clutch (fi g. 3)

D25722, D25723, D25762, D25763

MERK: Slä alltid av verktöyet for endring av momentkontroll innstlinger, ellers kan verktöyet ta skade.

Flytt momentkontrollspaken (t) til innstilling 40 Nm erer 80 Nm etter behov.

• Clutch-innstilling 40Nm (u) er designet for de feste bore-behov, og er designet forlett a clutchutnar boret treffer amering ellere andre fremmedelementer.
• Clutch-innstilling 80 Nm (v) er designet for bruk ved storre momentbehov sö som for kjernebor og boring av dype hull, og er desiget for Å clutchche ut ved en hoyere terskel av momentet.

MERK: Dersom det ikke er mulig Å velge posisjon 80 Nm, kjör verktöyet med belastning og prov igjen.

Hver gang verktjoyet plugges inn, sãv dil det automatisk gã til clutch-innstilling 1, dvs. clutchinnstilling 40 Nm (u), som er den mest folsomme.

BRUK

Bruksanvisning

ADVARSEL: For Å redusere risikoen for personskade, slä av verktøyet og kople det fra strømskilen for du ferner/installer tilteggutstyr eller tilbehør og for du foretar eventuelle justeringer erler endringer i oppsett Eller ved reparjon.

Sorg for at avtrekker-bryteren er i AV posisjonen. Utilsiktet oppstart kan fore til personskader.

NORSK

ADVARSEL: Verktoy-bits kan

vare varme og hansker bør brukes ved bytting og ferning for a unnga personskade.

ADVARSEL: Vae r opp

Vær oppmerksom på lokasjonen av rør og ledninger.
- Bruk bareletttrykkpaverktoyet (ca.20kg).Brukvamktgiorike boringenraskere,menminsker verktoyetsyelsegoikanforkerte verktoyetslevetid.
- Hold alltid verktøyet godt i begge hender og stå godt. Bruk verktøyet kun Near sidehandtaket er riktig montert.

MERK: Driftstemperatur er -7° til +40°C (19° til 104°F). Bruk av verktoyet utenfor dette temperaturområdet forkorter verktoyets levetid.

Korrekt plassering av hendene (fi g. 6)

ADVARSEL: For a redusere faren for alvorlig personskade skal manALLTID ha hendene i korrekt posisjon, som vist.

ADVARSEL: For a redusere faren for alvorig personskade, skal man ALLTID holde godt fast, for a vare forberedt pa en plutselig reaksjon.

Riktig stilling for hendene er Å ha en hand paskasidehandtaket (c) og den andre pahovedhandtaket (d).

Slå pà og av (fi g. 1)

D25721, D25722, D25723, D25761, D25762, D25763

For a bruke verktoyet, klem avtrekksbryteren (a).

For a stoppe verktoyet, slipp bryteren.

D25721, D25722, D25723, D25762, D25763

Läse-skyveren (b) lar deg lase avtrekkeren (a) sik at den kun er i meisle-modus. Dersom laseknappen aktiveres under boring, slar verktoyet seg automatisk av.

For a bruke verktoyet, klem avtrekksbryteren (a).

For a stoppe verktoyet, slipp bryteren.

For kontinuereg drift, trykk og hold ned bryteren (a), skyv laseknappen (b) oppover og slipp deretter bryteren.

For à stoppe et verktoy satt til kontinueregl drift, trykk bryteren kort inn og slipp den. Verktoyet skal alltid skrus av nár arbeidet er fertig og for du kopler fra stromtilforselen.

D25871

For a bruke verktoyet, trykk pa/av vippebryteren (a) pa nederste delen av avtrekkeren.

For a stoppe verktoyet, trykk pa/av vippebryteren pa overste delen av avtrekkeren.

Hammerboring

For a bruke verktoyet, trykk pa/av-bryteren (a).

For a stoppe verktoyet, slipp bryteren.

Boring med et solid bor (fi g. 1)

D25721, D25722, D25723, D25761, D25762, D25763

1. Sett inn passende drillbit.
2. Sett modusvalgbryteren (f) til hammerboring posisjonen.
3. Stille inn elektronisk hastiget- og slagkontrollhjul (g).
4. Monter og juster sidehandtaket (c).
5. Sette et merke der hullet skal bores.
6. Plasser boret på merket og slå på verktøyet.
7. Verktoyet skal alltid skrus av nár arbeidet er fertdig og for du kopler fra stromtilforselen.

Boring med et kjernebor (fi g. 1)

1. Sett inn passende kjernebor.
2. Monter senterboret på kjerneboret.
3. Sett modusvalgbryteren (f) til hammerboring posijonen.
4. Drei det elektronisk hastighets- og slagkontrollhjulet (g) til et medium eller hoy hastighet.
5. Monter og juster sidehandtaket (c).
6. Plasser boret på merket og slå på verktøyet. Bor til kjerneboret er omtrent 1 cminne i betogen.
7. Stopp verktoyet og ta av senterboret. Plasser kjerneboret tilbake i hullet og fortsett Å bore.
8. Ved boring i en struktur som er tykkere enn dybden av kjerneboret, brekk av den runde betongsylinderen (kjernen) i boret med jevne mellomrom.
   For a unngå Å byte av betong rundt hullet, bor forst et hull med diameter som for senterboret gjenom hele strukturen. Bor sa halveis gjennom fra haver side.
9. Verktoyet skal alltid skrus av nár arbeidet er fertdig, og for du kopler fra strømmen.

Meisling og hakking (fi g. 1)

1. Sett inn passende meisel og drei den for hand for a lase den i en av 24 posisjoner.
2. Sett modusvalgbryeren (f) til "kun hamring" posisjonen.
3. Stille inn elektronisk hastiget- og slagkontrollhul (g).
4. Monter og juster sidehandtaket (c).
5. Sla pa verktoyet og begynn arbeidet.
6. Verktoyet skal alltid skrus av nár arbeidet er fertig, og for du kopler fra strommen.

VEDLIKEHOLD

Ditt DEWALT WALT elektroverktoy er designet for à brukes over lang tid med minimum vedlikehold. Kontinuerig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold.

ADVARSEL: For a redusere risikoen for personskade, slavverktoyet og kople det fra stromkilden for du fjerner/installer tilteggutsyrr erler tilbehor og for du foretar eventuelle justeringer ullendringer i oppsett ell er ved reparjon. Sorg for at avtrekker-bryteren er i AV posisjonen. Utilsiktet oppstart kan fore ti personskader.

Verktoyet kan/DDke repareres avBrukeren. Ta med verktoyet til an autorisert DEWALT forhandler etter ca. 150 timer med bruk. Dersom det oppstar problemer for dette, ta Kontakt med et autorisert DEWALT vergsted.

Borster (fi g. 3)

Karbonbørstene kan/DDke repareres av brukeren. Ta med verktoyet til et autorisert DEWALT verksted.

Den gule LED-lampen (s) for borsteslitasje lyser\ nár kullborstene er nesten utslitte. Etter ytterigere 8 timer med bruk, eller etter at borstene er totalt utslitte, slås motoren automatisk av.

Verktoyvedlikohold mä utfores sà snart servicelampen (r) lyser.

Smoring

Ditt elektriske verktoy trenger ikke ekstra smoring.

Rengjoring

ADVARSEL: Blas skitt og stov ut av hovedkabinettet med torr luft nar skitt samles innate og rundt luftapninge. Bruk godkjent oyebeskyttelse og godkjent stovmaske nar du utforer denne prosedyren.

ADVARSEL: Aldri bruk losemidler erller sterke kjemikalier for a rengiore ikkmetalliske deler av verktoyet. Disse kjemaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild sape. Aldri la noen vaeske trenge inn i verktoyet; aldri dpp noen del av verktoyet i en vaeske.

Tilleggsutstyr

ADVARSEL: Bruk av annet tilleggsutstyr enn det som tilbys av DEWALT kan vaere farlig, ettersom dette ikke er testet sammen med dette verktoyet. For a redusere faren for skader, bor kun tilleggsutstyr som er anbefalt av DEWALT brukes sammen med dette produktet.

Ta Kontakt med din forhandler forytterligere informasjon om egnet ekstrautstyr.

Ulike type SDS Plus®-bor og meisler leveres som tilleggsutstyr.

Beskytelse av miljøet

Separat innsamling. Dette Produktet måkke kastesammen med vanlighusholdningsavfall.

Dersom du en dag skulle finne ut at ditt DEWALT produit m'erstattes, aller dersom det ikke longer trenges av deg, skal det ikke kastes sammen med husholdningsavfallet. Gjør dette produitet tilgiengelig for separat innsamling.

Separat innsamling av brukteprodukter og innpakning gjor at materiale kan resirkuleres og brukes om igjen. Gjenbruik av resirkulert materiale hjelper til med Å hindre miljofuroresing og reduserer ettersporselen fetter ramateriale.

NORSK

Lokale forskritter kan ha separat innsamling av elektriskeprodukter fra husholdningen vedCOMMUNALE soppelfyllinger erer hos forhandleren der du kjoper et nytt produit.

DEWALT har en ordning for á samle inn og resirkulere DEWALTprodukter nár de har nàdd slutten på livslopet. For á benyttde deg av denen tjenesten, vennligst returner produktet til en autorisert reparator som vil samle dem inn på vegne av oss.

Du kan finne nærmestre autoriserte reparator ved à ta kontakt med dit lokale DEWALT-kontor på den adressen som du finner i celui brukerhandboken. Alternativt er en liste over autoriserte DEWALT-reparatör og alle detailjer om service etter salg og kontakter tilgiengelig på Internett på: www.2helpU. com.

GARANTI

DEWALT er overbevist om kvaliteten på produitene sine og tilbyr en enestäende garanti for profesjionale brukere av produitet. Denne garantierklæringen kommer i tillegg til, og har pa ingen måte negativ innvirking på, dine kontraktsmessige rettigheter som profesjonell braker eller på dine lovfestede rettigheter som privat, ikke-profjesonell bruker. Garantien er gyldig innern områdene tilhorende medlemsslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

30-DAGERS RISIKOFRI

TILFREDSHETSGARANTI

Dersom du icike er helt tilfreds med ytelsen til ditt DEWALT-verktoy, kan du ganske enkelt returnere det innen 30 dager, komplett med alle de originale komponentene silk du kjopte det, til innkjopsstedet for a full refusjon. Produktet ma ha blitt utsatt for rimelig slitasje og kvittering ma fremvises.

- ET ARS Gratis SERVICEKONTRAKT

Dersom du har behov for vedlikehold ellser service pa ditt DEWALT-verktoy i de forste 12 manedene etter kjopet, far du 1 service Gratis.Den vil gjennomfores gratis hos en autorisert DEWALT reparator.Kvittering ma fremvises.Inkluderer arbeid.Ekskluderer tilbehor og resedeler safremt disse icike sviktet under garantien.

- ET ARS FULL GARANTI

Dersom ditt DEWALT-product blir defekt
pà grunn av material- eller produksjonsfeil
innen 12质量管理 fra kjopsdato, garanterer
DEWALT à byette ut alle defekte deler
vederlagsfrritt eller - etter vär't skjönn - Å
erstatte eneheten vederlagsfrritt, forutsatt at:

• Produktet ikke har blitt feilaktig anvendt;
• Produktet har blitt utsatt for rimelig slitasje;
• Reparasjoner ikke er blitt forsøkt av uautoriserte personer;
• Kvittering fremvises;
• Produktet returneres komplett med alle originale componenter.

Dersom du har et krav,kontakt forhandlereiellinnnernaserte autoriserte DEWALT reparator i DEWALT katalogen,ellerkontakt ditt DEWALT kontorpà adressen som angitt i denen braupsanvisningen.En listedautoriserte DEWALT reparatore og informason om varetter-salg service finner du pa internett under:www.2helpU.com.

PORTUGUES

COMBINACAO DE MARTELOS SDS MAX® E BURILADORES D25721, D25722, D25723, D25761, D25762, D25763, D25871

Parabéns!
