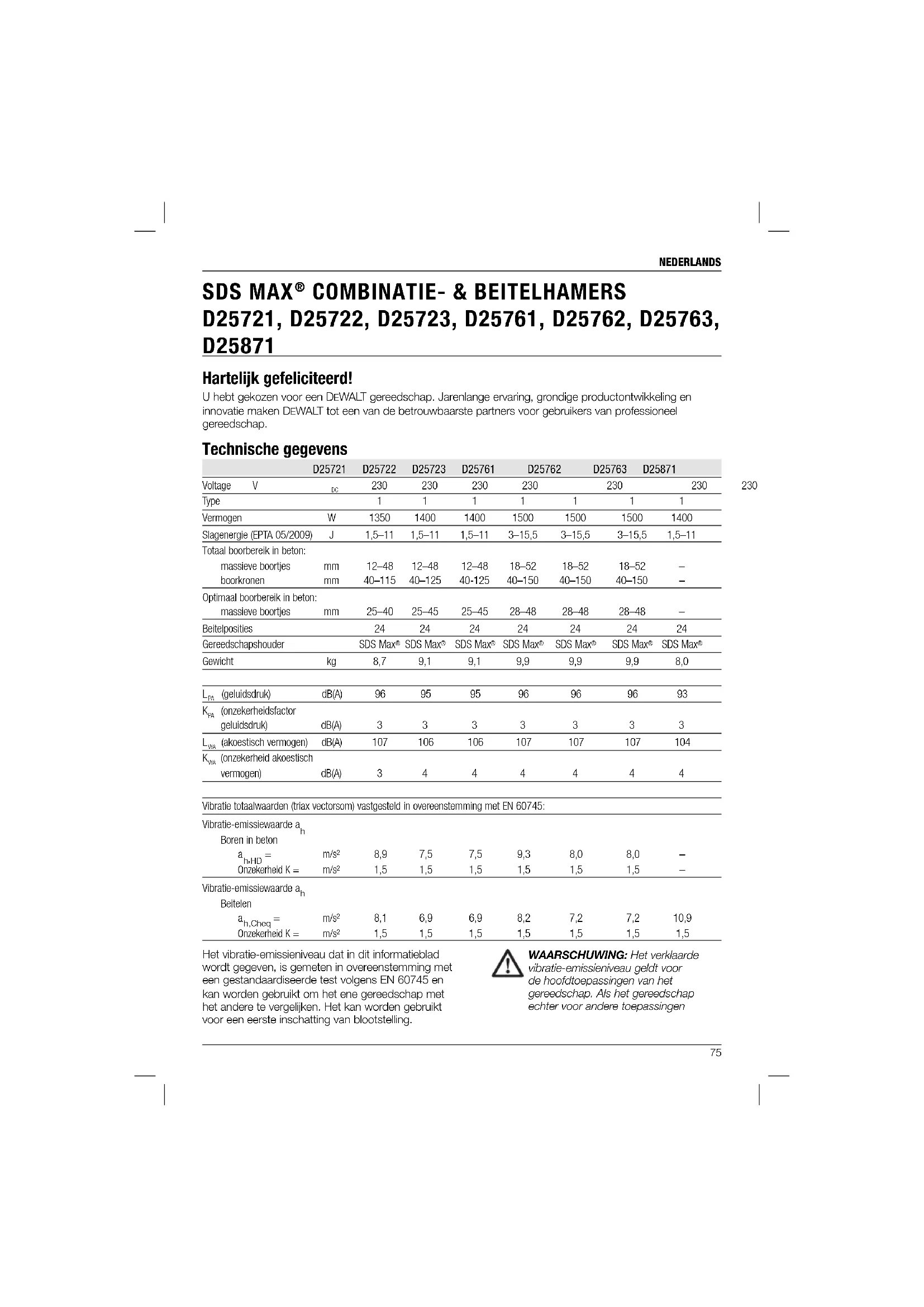

GEBRUIKSAANWIJZING D25761K DEWALT

Hartelijk gefeliciteerd!

U hebgeteikozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap.

Technische gegevens

	D25721	D25722	D25723	D25761	D25762	D25763	D25871
Voltage V	DC	230	230	230	230	230	230
Type		1	1	1	1	1	1
Vermogen	W	1350	1400	1400	1500	1500	1400
Slagenergie (EPTA 05/2009)	J	1,5-11	1,5-11	1,5-11	3-15,5	3-15,5	3-15,5
Totaal boorbereik in beton:
massieve boortjes	mm	12-48	12-48	12-48	18-52	18-52	-
boorkronen	mm	40-115	40-125	40-125	40-150	40-150	-
Optimaal boorbereik in beton:
massieve boortjes	mm	25-40	25-45	25-45	28-48	28-48	-
Beitelpositiones		24	24	24	24	24	24
Gereedschapshoender		SDS Max®	SDS Max®	SDS Max®	SDS Max®	SDS Max®	SDS Max®
Gewicht	kg	8,7	9,1	9,1	9,9	9,9	8,0
L_PA(geluidsdruk)	dB(A)	96	95	95	96	96	93
K(onzekerheitsfactor geluidsdruk)	dB(A)	3	3	3	3	3	3
LWA(akoestisch vermogen)	dB(A)	107	106	106	107	107	104
KWA(ankererheit akoestisch vermogen)	dB(A)	3	4	4	4	4	4

Vibratie totaalwaarden (triax vectorsom) vastgesteld in overeenstemming met EN 60745:

Vibratie-emissiewaarde ahBoren in beton
ah,HD=	m/s2	8,9	7,5	7,5	9,3	8,0	8,0	-
Onzekerheid K =	m/s2	1,5	1,5	1,5	1,5	1,5	1,5	-
Vibratie-emissiewaarde ahBeitelen
ah,Cheq=	m/s2	8,1	6,9	6,9	8,2	7,2	7,2	10,9
Onzekerheid K =	m/s2	1,5	1,5	1,5	1,5	1,5	1,5	1,5

Het vibratie-emissieniveau dat in dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745 en kan worden gebrukt om het ene gereedschap met het andere te vergelijkken. Het kan worden gebrukt voor een eerste inschatting van blootstelling.

WAARSCHUWING: Het verklaarde

vibratie-emissieniveau geldt voor de hoofdtoepassingen van het gereedschap. Als het gereedschap beschter voor andere toepassingen

NEDERLANDS

wordt gebruikt, dan wel met andere accessoires of slecht wordt onderhouden, kan de vibratie-emissie verschillen. Dit kan het blootstellingniveau aanzienlijk verhogen gedurende de totale arbeitsduur.

Een inschatting van het blootstellingsniveau aan vibratieClient ook te worden overwogen wonneer het gereedschap wordt uitgeschakeld of als het aan staat maar geen daadwerkelijk Werkzaamheden uitvoert. Dit kan het blootstellingsniveau aanzienlijk verminderen gedurende de totale arbeidsduur.

Stel aanvullende veiligheidsmaatreg op om de operator te beschemen谈起 de efecten van vibratie, zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen.

Zekeringen

Europa 230 V gereedschappen 10 Ampere, hoofdstroom

Definities: Veiligheidsrichtlijnen

De onderstaande definities beschrijven het veiligheidsniveau voor ieder signaleringswoord. Lees de gebruiksaanwijzing a.u.b. zorgvuldig door en let op deze symbolen.

R: Geeft een dreigend
gevaar aan dat, indien dit nicht worden
voorkomen, leidt tot de dood of
erstig letsem.

WAARSCHUWING: Geeft een möglichke
gevaar aan dat, indien dit Niet worden
voorkomen, kan leiden tot de dood of
ernstig letsel.

VOORZICHTIG: Geeft een möglichke
gevaarlijke situatie aan die, indien dit nicht
wordt voorkomen, zou hunden leiden
tot gering of matig letse!.

OPMERKING: Geeft een handeling aan waar bij geen persoonlijk letsel optreedt die, indien Niet voorkomen, schade aan goederen kanveroorzaken.

Wijst op het gevaar voor elektrische schok.

Wijst op brandgevaar.

EG verklaring van overeenstemming

RICHTLIJN VOOR MACHINES

SDS MAX® COMBINATIE- & BEITELHAMERS

D25721, D25722, D25723, D25761, D25762, D25763, D25871

DEWALT verkaart dat deze producten zoals beschreiben onder Technische gegevens in overeienstemming zijn met: 2006/42/EG, EN 60745-1, EN 60745-2-6.

D25871

r2000/14/EG Elektrische betonbreker (in de handl m < / = 15kg, Annex VIII; TUV Rheinland Product Safety GmbH (0197), D-51105 Köln, Germany, Erkend Orgaan ID Nr.: 0197

Niveau van akoestisch vermogen volgens 2000/14/EG (Article 12, Annex III, Nr. 10; m < / = 15 kg)

(gemeten geluidsvermogenniveau) dB 101

Lw (gegarandeerd

geluidsvermogenniveau) dB 105

Deze producten voldoen ook aan Richtlij 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met DEWALT via het volgende adres of kijk op dechterzijde van de gebruiksaanwijzing.

De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT.

Horst Grossmann

D-65510, Idstein, Duitsland

14.05.2014

SCHUWING: Lees de

instructiehandleiding om het risico op letsel te verminderen.

NEDERLANDS

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING! Lees alle
veiligheidswaarschuwingen en alle
instructies. Het Niet opvlogen van de
waarschuwingen en instructies kan
leiden tot een elektrische schok, brand
en/of ernstig persoonlijk letsel.

De term „elektrisch gereedschap" in de waarschuwingen verwijst maar uw (met een snoer) op de netspanning aangesloten elektrische gereedschap ofaar (draadloos) elektrisch gereedschap met een accu.

1) VEILIGHEID WERKPLAATS

a) Houd het werkgebied schoon en goed verlicht. Rommelge of donkere gebieden zorgen voor ontelukken.
b) Bedien elektrische gereedschappen nicht in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappenveroorzaken vonden die het stof of dedampen nutzen doen ontbranden.
c) Houd kinderen en omstanders op een afstand verwijl u een elektrisch gereedschap bedient. Als u worden afgeleid kunt u de controle over het gereedschap verliezen.

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op etwa manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geoarde oppervlaktes zoals buizen, radiatoren, fornuizen en ijskosten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geoard is.
c) Stel elektrisch gereedschap Niet bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap terecht komt, verhoegt dit het risico op een elektrische schok.
d) Behandel het stroomsnoer voorzichtig. Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact

te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderden. Beschadigde snoeren of snoeren die in de war zich verhogen het risico op een elektrische schok.

e) Als u een elektrisch gereedschap buitenshuis gezrukt, gezrukt u een verlengsnoer dat geschikt is voor gezruik buitenshuis. Het gezruik van een verlengsnoer dat geschikt is voor buitenshuis, verminder het risico op een elektrische schok.
f) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap Niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheidijdens het bedieren van elektrische gereedschappen kan leiden tot emstig personlijk letsel.
b) Gebruik een beschermende uitrusting. Draag altiijd oogbescheming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een Helm, of gehoorbescheming gebrukt in de juiste omstandigheden zar het risico op personlijk letsel verminderen.
c) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de,off (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/of accu, het oppakt of rond Draagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzieten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voor ongelukken.
d) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een rondraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden to整个人nijk letsel.
e) Rek u Niet te ver uit. Blijf altijd stevig en in balans op de ground staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachtte situatuies.

NEDERLANDS

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of langhaar konnen door bewegende delen worden gegren.
g) Als er in apparaten worden voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een stofverzamelaar kan aan stof gerelateerde gesvaren verminderen.

4) GEBRUK EN VERZORGING VAN ELEKTRISCH GEREEDSCHAP

a) Forceer het gereedschap Niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap voert de werkzaamheden better en veiliger uit waaroor het is ontworpen.
b) Gebruik het gereedschap Niet als de schakelaar het Niet aan en uit kan zetten. leder gereedschap dat Niet met de schakelaar kan worden bediend is gevaartelijk en moet worden gerepareerd.
c) Haal de stekker uit het stopcontact en/ of neem de accu uit het gereedschap voordat u aanpassingen uitvoert, accessoires verwisselt, of het elektrische gereedschap opbergt. Dergelijkepreventie verligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk opstart.
d) Bewaar gereedschap dat nicht worden gebruikt buiten het bereik van kinderen en LAST Niet toe dat personen die onbekend zijn met het elektrische gereedschap of deze instructies het gereedschap bedieren. Elektrische gereedschappen zich gaavairlijk in handen van ongetrainde gebruikers.
e) Onderhoud elektrische gereedschappen. Controller op verkeerde utilijning en het gripen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werkking van het gereedschap nadelig hunnen beinvloeden. Zorg dat het gereedschap voor gebruik worden gerepareerd als het beschadigd is. Veel ontgelukken wordenveroorzaakt door slecht onderhonden gereedschap.
f) Houd snijdgereedschap scherp en schoon. Correct onderhoden snijdgereedschappen met scherpe snijdranden lopen minder snel vast en zich gemakkelijker te beheersen.

g) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen enz. in overeenstemming met deze instructies, waar bij u rekening houdt met de werkomstandigheden en de werkzaamheden die dieren te worden uitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die andersহ dan het bedoelde gebruik, hunnen leiden tot een gevaarlijke situatie.

5) SERVICE

a) Zorg dat u gereedschap worden onderhouden door een erkende reparateur die uitsluitend identieke verrangende onderden deuigen begruikt. Dit zorgt ervoor dat de verilgheid van het gereedschap blijft gegarandeerd.

Aanvullende veiligheidsinstructies voor Boorhamers

• Draag gehoorbescherming. Bootstelling aan lawaai kan gehoorverlies veroorzaken.
• Gebruik de hulphandgre(e)p(en) als die bij het gereedschap worden geleverd. Verlies van contrôle kan leiden tot persoonlijk letsel.
• Houd het gereedschap alleen vast aan geisoleerde oppervlakken als u een handeling uitovoert waar bij het accessoire van het zaaggereedschap in contact kan komen met verborgen bedrading of het eigien netsnoer. Accessoires van zaaggereedschap die in contact komen met bedrading die onder stroom staat, kuren metalen onderdelen van het gereedschap onder stroom zettern en de gebruiker een elektrische schok gezven.

Overige risico's

De volgende risico's horen bij het gebruik van boorhamers en beitelhamers:

• Verwondingen die worden veroorzaakt door het aanraken van de draaiende delen of hete delen van het gereedschap

Ook al worden de relevante veiligheidsvoorschriften en de veiligheidsvoorzieningen toegepast, bepaalde risico's können nicht worden vermeden. Dit zijn:

• Gehoorbeschadiging.
• Een risico van het klemmen van de vingers wanner het accessoire worden gewisseld.
• Gevaren voor de gezondheid die worden veroorzaakt door het inademen van stof dat ontstaat bij het werkden in beton en/of metselwerk.

NEDERLANDS

Markering op het gereedschap

De volgende pictogrammen staan op het gereedschap vermeld:

80Nm

De datumcode (w), die ook het�k van fabricage bevat, is binnen in de behuizing geprint.

Voorbeeld:

2014 XX XX

Jaar van fabricage

Inhoud van de verpakking

De verpakking bevat:

1 Boorhamer (D25721, D25722, D25723, D25761, D25762, D25763)
of
1 Beitelhamer (D25871)
1 Zijhandgreep
1 Transportkoffer (alleen voor K-modellen)
1 Puntbeitel (alleen D25871)
1 Gebruiksaanwijzing
1 Uitvergrote tekening

• Controller of het gereedschap, de onderdelen of accessoires möglichz bijn beschadigdijdens het transport.
• Neem de hijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuur gebruikt.

Beschrijving (afb.1A, 1B, 2A, 2B)

gereedschap of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

a. Aan/uit-schakelaar (D25721, D25722, D25723, D25761, D25762, D25763)
Aan/uit-kantelschakelaar (D25871)
b. Vergrendelknop (D25721, D25722, D25723, D25762, D25763)
c. Zijhandgreep
d. Hoofdhandgreep
e. Actieve vibratiebeheersing

f. Standenselectieschakelaar
g. Kiezer elektronische snelheids- en slagregeling
h. Klemwiel

i. Zijhandgreepklem

j. Stalen ring
K. Bus
I. Gereedschapshouder

m. Pen

n. Kraag
o. Vergrendelmof
p. Zijhandgreepknop

GEBRUKSDOEL

D25721, D25722, D25723, D25761, D25762, D25763

Uw boorhamer is ontworpen voor professionele boor- en beiteltoepassingen.

D25871

Uw beitelhamer is ontworpen voor professionele afbik-, beitel- en slooptoepasseningen.

NIET GEBRUIKEN bij natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

Deze hamers zijn professioneel elektrisch gereedschap.

LAAT NIET kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren operators dit gereedschap bedieren.

NEDERLANDS

• Dit product is Niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysiieke, sensorische of psychische vermogens hebben of die het ontbreekt aan ervaring en/ of kennis of bekwaamheden, als dat Niet gebeurt onder toezicht van een personie de verantwoordelijk is voor hun veilighheid. Kinderen maynogen nooit alleen worden gelaten met dit product zodate ze ermee zouden kennen spelien.

Functie langzame start

D25722, D25723, D25761, D25762, D25763

Met de functie Langzame Start kan het gereedschap de snelheid langzaam opbouwen en zo worden voorkomen dat bij het starten het boortje weglooptuit de bedoelde boorpositie.

De functie Langzame Start vermindert ook de onmiddelloekte koppelreactie die worden overgebracht op de tandwielen en de bruuiker als de boorhamer worden gestart met het boortje in een bestaand gat.

Elektronische Snelheids- en Slagregeling (afb. 1, 3)

De elektronische snelheids- en slagregeling (g) biedt de volgende voordelen:

• gebruik vankleinere accessoires zonder het risico van breuk;
• minimaal afbreken bij het beitelen of boren in zachte of Brosse materialen;
• optimale controle over het gereedschap voor nauwkeurig beitelen.

WAARSCHUWING: De gebruiker moet tijdens het werkden het gereedschap altijd stevig vasthouden.

De koppelbegrenzende koppeling vermindert de maximale koppelreactie die worden overgebracht op de gebruiker in het geval dat de boor vastloopt. De functie voorkomt ook dat de overbrenging en de elektrische motor vastlopen.

KENNISGEVING: Schakel het gereedschap algijd uit voordat u de koppelregeling wijzigigt ontdat, als u dat Niet doet, beschadiging van het gereedschap het gevolg kan zich.

VOLLEDIGE KOPPELREGELING (COMPLETE TORQUE CONTROL - CTC) (AFB. 3) D25722/D25762

Volledige Koppelregeling (Complete Torque Control -CTC) biedt de gebruieker een mechanische koppeling in twee stadia met opties voor het aanpassen van het koppel. Door het koppel aan te passen krijt menmeer controle voor diverse applications.

In de lage instelling (40 Nm) kan het gereedschap werkken op een lager koppel niveau en dat levert een verbeterde controle op voor veel boortopassingen in massief materiaal. De hoge instelling (80 Nm) is beschikbaar voor veeleisender toepassingen zoals ringboren en werkden met boren van een grote diameter.

Raadpleeg De Mechanische koppeling in twee stadia instellen voor meer informatie.

ULTIEME KOPPELREGELING (ULTIMATE TORQUE CONTROL - UTC) D25723/D25763

Behalve de mechanische koppeling in twee
stadia besteht Ultieme Koppelregeling (Ultimate
Torque Control - UTC) de gebruiker更加 comfort
en verilgichtig door middel van een interne, anti-
rotattechnologie die, als de gebruiker de controle
over de hamer verliest, dat kan waarnemen.
Wonneer worden waargenomen dat de boor
vastloopt, worden het koppel en de snelheid
ogenblikelijk verminderd. Deze functie voorkomt dat
hetgereedschap zich kan ronddraaien en dat.Maakt
dat er minder Polsblessures voorkommen.

De gele indicate-l-LED (s) voor de slijtage van de koolborstels gaat branden wanneer de koolborstels bijna zich versleten en dat duidt aan dat het gereedschap binnen de volgende 8 uren van gebruik moet worden nagezien.

D25721, D25722, D25723, D25761, D25762, D25763

De rode service-indicatie-LED (r)Gaat branden als de vergrendelknap (b) wordt gebruikt in een andere stand dan de afbakstand. Op modellen die zichen voorzien van Ultimate Torque Control (UTC), gaat de rode indicatie-LED (r) branden als de anti-rotatievoorziening worden geactiveerd. De rode indicatie-LED begint te knipperen als er een storing in het gereedschap optreedt of als de koolborstels geheel zichen versleten (raadpleeg Koolborstels onder Onderhoud).

D25871

De rode service-indicatie-LED (r) goats branden als er iets mis is met het gereedschap of als de koolborstels volledig zich versleten (raadpleeg Koolborstels bij Onderhoud).

Volledig Vibratiegedempte Hoofdhandgreep (afb. 1)

De dampers in de hoofdhandgreep (d) absorberen de trillingen voordat ze worden doorgegeven aan de gebruiker. Dit zorgt voor een better gebruikscomfort tijdens het werkem met het gereedschap.

De elektrische motor is slechts voor een voltage ontworpen. Controller alsigtij of de stroomvoorziening overeenkomt met de vooltage op het typeplaatje.

Uw DEWALT gereedschap s dubbel geisoleerd in overeenstemming met EN 60745; daerom is geen aarding nodig.

Als het stroomsoer is beschadigd, moet het worden verrangen door een speciaal gepreareerd snoer dat leverbaar is via de DeWALT servicedienst.

Een verlengsnoer gebruiken

Gebruik, als een verlengsnoer nodig is, een goedgekeurd 3-aderig verlengsnoer dat geschikt is voor de stroomvoorziening van dit gereedschap (zie technische geveens). De minimale geleidergrootte is 1,5mm^2 de maximalle lenghte is 30m

Als u een haspel gebruikt, dient u het snoer altijd volledig af te rollen.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Beperk het risico
van letsel, zet de unit uit en trek de stekker uit het stopcontact voordat u accessoires plaast of verwijdert, voordat u aanpassingen anbrengt of een andere opstelling kiest of wanner u reparatives uitvoert.
Controleer dat de aan/uit-schakelaar in de stand OFF (UIT) staat. Letsel zou het gezolg kuren zich als het gereedschap per ongeluk worden gestart.

WAARSCHUWING: Boortjes hunnen
heet zich en u kunt better handschoenen
dragen wanner u boortjes verwisselt of
uitneemt zodate u zich nicht bezeert.

De zichhandgreep monteren en plaatsen (afb. 2A, 2B)

De zijhandgreep (c) kan aan een van beiden zijden van de machine worden gemonteerd voor zowelrechtshandige als linkshandige gebruikers.

WAARSCHUWING: Bedien het gereedschap altijd met de zijhandgreep op de jeiste wijze gemonteerd.

D25721, D25722, D25723, D25761, D25762, D25763 MONTAGE IN DE VOORSTE POSITIE (AFB. 2A)

1. Klik de stalen ring (j) over de kraag (n) après de gereedschapshouser (l). Knijp de beiden uiteinden maar elkaar toe, monteer de bus (k) en plaats de pen (m).
2. Plaats de klem van de zichhandgreep (i) en schroef het klemwiel (h) erop. Draai het nicht vast.

WAARSCHUWING: Wanneer de klem van de zijhandgreep eenmaal is gemonteerd, mag deze nooit meer worden verwijderd.

1. Schroef de zijhandgreep (c) in de bus (k) en nervolgens in het klemwiel. Zet stevig vast.
2. Draai de montagevoorziening van de zichhandgreep in de gewenste positie. Wij adviseren u bij het horizontaal boren met een zware boor voor optimale controle de zichhandgreep in een hoek van ongeveer 20^ teplaatsen.
3. Vergrendel de montagevoorziening voor de zijhandgreep door het klemwiel vast te draaien (h).

D25871 (AFB. 2B)

1. Schroef de knop van de zijhandgreep (p) los.
2. Schuif de zijhandgreep op de machine waar bij u de stalen ring (j) in het montagegegebied (y) plaatst. De juiste positie van de zijhandgreep isCUSden dekop en het midden van de buis.
3. Stel de zijhandgreep (c) af in de gewenste hoek.
4. Schuif en draai de zichhandgreep in de gewenste positie.
5. Vergrendel de zichhandgreep op zijn plaats door de knop (p) aan te draaien.

SDS MaxTM-accessoires plaatsen en verwijderen (afb. 1, 4A, 4B)

Deze machine maakt gebruik van SDS Max®-boren en -beitels (in de inzet in afbeilding 4B ziet u een dwarsdoorsnede van een SDS Max® boorschacht).

1. Maak de boorschacht schoon.
2. Trek de vergrendelmof (o) waar achteren en plaats de boorschacht.
3. Draai het boortje iota tdat de mof op zich plaats klikt.
4. ControllerDat het boortje goed is vergrendeld door eraan te trekken.Voor de boorhamerfunctie要去hboortje enkele centimeters axiaal kunnen bewegen wanner het is vergrendeld in de gereedschapshoender.

NEDERLANDS

1. U kunt het boortje verwijderen doorde vergrendelmof/-kraag (o) wat naarachteren te trekken en het boortje uit degereedschapshouser (I) te trekken.

De werkstand selecteren (afb. 1)

T Hamerboren: D25

D25763

voortoepassingen in beton,
baksteen, natuursteen, metselwerk.

Alleen kloppen :

voortbeitel-en slooptoepassingen.In
deze stand kunt u het gereedschap
gebruiken als hefboom voor het bevrijden
van een vastgelopen boortje.

1. U kurz de bedieningsstand selecteren door de standenselectieschakelaar (f) te draaien maar het symbool van de stand van uw keuze.
   Het zal misschien nodig zijn de gereedschapshoader (l) wat te draaien zodat de standenselectieschakelaar (f) de positie Qan passeren.
2. Controller dat de standenselectieschakelaar (f) is vergrendeld.

De beitelpositie indexeren (afb. 5)

De beitel kan worden geindexeerd en vergrendeld in 24 verschillende posities.

1. Draai de standenselectieschakelaar (f) totdat\ deze waar de positie Ovist.
2. Draai de beitel in de positie van uw keuze.
3. Zet de standenselectieschakelaar (f) in de positie "alleen kloppen."
4. Draai de beitel totdat deutsche is vergrendeld.

De kiezer voor Elektronische Snelheids- en Slagregeling instellen (afb. 1, 3)

Draai de kiezer (g) maar het gewenste niveau. Draai de kiezer omhoog voor hogere snelheid en omlaag voor lagere snelheid. Het vinden van de instelling die u nodig heb, is een kwestie van ervaring, bijv.

• bij het beitelen of boren in zachte, brosse materialen of wanneer u zo min möglich wiltuitbreken, zet u de kiezer in een rage stand;
• bij het breken of boren in hardere materialen zet u de kiezer in een hogere stand.

De Mechanische koppeling in tweet stadia instellen (afb. 3)

D25722, D25723, D25762, D25763

OPMERKING: Schakel het gereedschap
altijd uit voordat u de koppelregeling
wijdigt,ondat,alsudat Nietdoet,
beschadiging van het gereedschap het
gevolg kan zich.

Verplaats de koppelregelhefboom (t) maar de stand 40 Nm of 80 Nm, afhankelijk van wat de toepassing vlaagt.

• Koppelingsinstalling 40Nm (u) is ontworpen voor de meeste boortoepassingen en is ontworpen voor een gemakkelijker ontkoppeling wanneer de booor stuit op betonijzer of dergelijk materialen.
• Koppelingsinstalling 80 Nm (v) is bedoeld voor toepassenen die een hoger koppel vragen zoals boorkronen en het boren van diepe gaten en is ontworpen voor ontkoppeling bij hogere koppelwaarden.

OPMERKING: Als het Niet lukt de positie 80 Nm te selectoren,That de unit dan onder belasting werken en probeer het nog eens.

ledere keer dat de stekker van het gereedschap in het stopcontact wordt gestoken, wordt automatisch koppelingsinstalling 1,40 Nm (u) ingeschakeld, de meest gevoelige instelling.

BEDIENING

Gebruiksaanwijzing

CHUWING: Houd u altijd

aan de veiligheidsinstructies en van toepassing zijinde voerschriften.

WAARSCHUWING: Beperk het risico van letsel, zet de unit uit en trek de stekker uit het stopcontact voordat u accessoires plaast of verwijdert, voordat u aanpassingen aanbrengt of een andere opstelling kiest of wanner u reparaties uityoert.

Controleer dat de aan/uit-schakelaar in de stand OFF (UIIT) staat. Letsei zou het gevolg können sein als het gereedschap per ongeluk worden gestart.

WAARSCHUWING: Boortjes hunnen heetijken en u kunt better handschoenen dragen wanner u boortjes verwisselt of ultreemt zodate u zich nicht bezeer.

WAARSCHUING: Let go

• Let goed op de locatie van leidingen en bedrading.
• Oefenuitsluitend zachtedruk op het gereedschapuit (ongev.20 kg).Al teveel kracht versnelt het boren nicht maar maakt dat het gereedschap minder goed presteert en minder lang meegaat.
• Houd het gereedschap.altijd stevig met.beide handen vast en zorg ervoor dat u stevig staat. Bedien het gereedschap.altijd met de zijhandgreep op de juiste wijze gemonteerd.

OPMERKING: Bedrijfstemperatuur is -7° tot +40°C
Wanner u het gereedschap gebruikt buiten dit temperatuurbereik za het minder lang meegaan.

Juiste handpositie (afb. 6)

WAARSCHUWING: Beperk het risico
van ernstig personlijk hetsel, houd
ALTIJD uw handen in de juiste stand,
zoals worden getoond.

WAIRSCHUING: Beperk het risico van ernstig persoonlijk lesfel, houd het gereedschap ALTIJD stevig vast en wees voorbereid op een plotselinge reactie.

Voor een juste positie van de handen zet u eén hand op de zijhandgreep (c) en de andere op de hoofdhandgreep (d).

In- en uitschakelen (afb. 1)

D25721, D25722, D25723, D25761, D25762, D25763

U aunt het gereedschap in werkig zetten door de Aan/Jut-schakelaar (a) in te drukken.

Als u het gereedschap wilt stoppen,That u de Aan/ Uit-schakelaar los.

D25721, D25722, D25723, D25762, D25763

Met de vergrendelknop (b)kest u de Aan/Uitschakelaar (a) vergrendelen in de stand voor allene beitelen. Als u de vergrendkelknop bedient tijdens het boren, schakelt het gereedschap zichelft uit.

U aunt het gereedschap in werkig zetten door de Aan/Uit-schakelaar (a) in te drukken.

Om het gereedschap te stoppen,That u de schakelaar los.

U kunt het gereedschap zonder onderbreking gebruiken als u de schakelaar (a) maar beneden gedrukt houdt, op de vergrendelknop (b) omhoog schuift en de schakelaar loslaat.

U knot het gereedschap dat ononderbroken werkt,
laten stoppen door kort op de schakelaar te drukken
en deze los te lately. Schakel het gereedschap algijd
uit wanner het werk is voltooid en voordat u de
stekker uit het stopcontact trekt.

D25871

U schakelt het gereedschap in door de Aan/Uit-kantelschakelaar (a) aan de onderzijde in te drukken. U stopt het gereedschap door de Aan/Uit-kantelschakelaar aan de bovenzijde in te drukken.

Hamerboren

U kunt het gereedschap inschakenen door op de Aan/Jit-schakelaar (a) te drukken.

Om het gereedschap te stoppen, laut u de schakelaar los.

Boren met een Massief boortje (afb. 1)

D25721, D25722, D25723, D25761, D25762, D25763

1. Plaats het geschikte boortje.
2. Zet de standenselectieschakelaar (f) in de positie voor hamerboren.
3. Stel de kiezer voor elektronische snelheids- en slagregeling (g) in.
4. Monteer de zichandgreep en stel deze af (c).
5. Markee de planta waar u het gat wilt boren.
6. Plaats het boortje op de plek en schakel het gereedschap in.
7. Schakel het gereedschap algid uit wanner het werk is voltooid en voordat u de stekker uit het stopcontact trekt.

Boren met een boorkroon (afb. 1)

1. Plaats de geschichte boorkroon.
2. Monteer de centerboor in de boorkroon.
3. Zet de standenselectieschakelaar (f) in de positie voor hamerboren.
4. Draai de kiezer voor elektronische snelheidsen slagregeling (g) in een stand voor een gemiddelde of hoge snelheid.
5. Monteer de zichandgreep en stel deze af (c).
6. Plaats de centerboor op de plek en schakel het gereedschap in. Boor tot de boorkroon ongeveer 1 cm in het beton dringt.
7. Stop het gereedschap en verwijder de centerboor. Plaats de boorkroon wee in het gat en ga door met boren.

NEDERLANDS

1. Wanneer u boort door een structuur die dikker is dan de diepte van de boorkroon, breek dan met een regelmatige tussenpozen een Ronde cilinder van beton of de Kern binnen in de boorkroon weg.
   U kunt voorkomen dat beton rond het gat afbreekt, door eerst een gat met de diameter van de centeeroor volledig door de structuur te boren. Boor vervolgens de Kern van twee kanten tot halverwegeuit.
2. Zet het gereedschap altiijd uit wanneer het werk is voltooid en voordat u de stekker uit het stopcontact trekt.

Afbikken en beitelen (afb. 1)

1. Zet de geschikte beitel in en draai deze met de hand vast in een van de 24 posities.
2. Zet de standenselectieschakelaar (f) in de positie voor alleen kloppen.
3. Stel de kiezer voor elektronische snelheids- en slagregeling (g) in.
4. Monteer de zichandgreep en stelcke af (c).
5. Zet het gereedschap aan en begin met het werk.
6. Zet het gereedschap altiijd uit wonneer het werk is voitooden en voordat u de stekker uit het stopcontact trekt.

ONDERHOUD

Uw elektrisch gereedschap van DEWALT is ontworpen voor gebruik gedurende langeijd met een minimum aan onderhoud. Het continuaar tevredenheid functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

WAARSCHUWING: Beperk het risico van letset, zet de unit uit en trek de stekker uit het stopcontact voordat u accessoiresplaatst of verwijdert, voordat u aanpassingen anbrengt of een andere opstelling kiest of wanner u reparatives uitvoert. ControllerDat de aan/uit-schakelaar in de stand OFF (UIT) staat. Letset zou het gevolg+kunnen,zijn als het gereedschap per ongeluk worden gestart.

Er kan aan deze machine door de gebruiker geen onderhoud worden uitgevoerd. Breng het gereedschap maar een erkende DEWALT-reparatiemonteur na ongeveer 150 bedrijsuren. Neem contact op met een erkende DEWALT-reparatiemonteur als er zich voor diearend problemen voordoen.

Koolborstels (afb. 3)

De koolborstels können nicht door de gebruiker worden verrangen. Breng het gereedschapaar een erkende DEWALT-reparatiemonteur.

De gele indicate-LED (s) voor de slijtage van de koolborstels gaat branden wonneer de koolborstels bijna zijn versleten. Na nog eens 8 uren gebruik of nadat de borstels volledigelijk versleten, schakelt de motor zichzelfuit.

Er moet onderhoud aan het gereedschap worden uitgevoerd zodra de service-indicatie-LED (r)Gaat branden.

Smering

Uw elektrische gereedschap heeft geen aanvullende smering nodig.

Reiniging

WAARSCHUWING: Blaas vuil en stof
uit de hoofdbehuizing met droge lucht,
zo vaak u ziet dat vuil zich in en rond
de luchtopeningen ophoot. Draag
goedgekeurde oogbescheming en een
goedgekeurd stofmasker als u deze
procedure uitvoert.

WAARSCHUWING: Gebruik nooit
oplosmiedelen of andere bijtende
chemicalien voor het reinigen van
niet-metalen onderdelen van het
gereedschap. Deze chemicalien hunnen
het materiaal dat in deze onderdelen
is gebruikt verzwakken. Gebruik een
doek die uitsluitend met water en milde
zeep is bevochtigZ. Zorg dat er nooit
enige vloeistof in het gereedschap komt;
dompel nooit ingen onderdeel van het
gereedschap in een vloeistof.

Optionele accessoires

WAARSCHUWING: Aangezien
accessoires die nicht door DEWALT zich aangeboden nicht met dit product zich getest, kan het gebruik van dergelijkke accessoires met dit gereedschap gevaarlijk zich. Om het risico op letsel te verminderen guest uuitsluitend door DEWALT aanbevolen accessoires met dit product te gebruiken.

Neem contact op met uw leverancier voor verdere informatie over de geschikte accessoires.

Diverse typen SDS Plus® boren en beitels+zijn als optie leverbaar.

Bescherming van het milieu

Gescheiden afvalinzameling. Dit product mag Niet bij het normale huishoudelijk afval worden aangeboden.

Als u op een dag bemerkt dat uw DEWALT product verwangen guest te worden of dat u er verder geen gebruik meer van maakt, mag u het Niet als normal hauishoudelijk afval aanbieden. Bied dit product aan bij de geschieiden afvalinzameling.

Gescheiden inzameling van gebruikte producten of verpakkingen maakt het可想而知 dat materiaal kan worden gerecycled en nogmaals gebruikt. Het hergebruik van gerecycled materiaal helpt milieuveruviing te voorkommen en verminder de vraag naar grondstoffen.

Plaatselijke bepalingen voorzien möglich in de gescheden inzameling van elektrische productenuit een huishouden, op stedelijkke inzamelingspunten of bij de detailhandelaar waar u een新产品 aanschaft.

DEWALT heeft een faciliteit voor het verzamelen van recyclen van DEWALT producten als ze eenmaal het einde van hun levensduur hebben bereikt. Stuur om van deze service gebruik te makeen uw product a.u.b. terug maarijdere erkende reparateur die namens ons de verzameling op zich neemt.

U kunt de locatie van de erkende reparateur die het dichtste bij u in de buurt is opzoeken door contact op te nemen met uwplaatselijke DEWALT kantoort zoals vermeld in deze handleiding. Een lijst van erkende DeWALT reparateurs en volledige details over once after sales service zich ook te vinden op internet via: www.2helpU.com.

GARANTIE

DEWALT vertrouwt op de kwaliteit van zichen producten en biedt professionele gebruikers van het producteen uiststekende garantie.Deze garantieverklaring is een aanvulling op uw contractuele rechten als een professionele gebruiker of uw wettelijkrechten als een particuliere, Niet-professionele gebruiker, en is op geen enkele wijze van invloed op deze rechten. De garantie is geldig binnen het grondgebied van de Lidstatesen van de Europese Unie en de Europese Vrijhandelszone.

30 DAGEN NIET GOED GELD TERUG GARANTIE

Als u Niet geheel tevreden bent over de prestaties van uw DEWALT-gereedschap, kurz u dit compleet met de originele onderdelen, zoals u heb茧engockocht. binnen 30 dagen, gewoon terugbruggen bij het verkooppunt en omruilen voor een ander stuk gereedschap of gegen restitutie van het aankoopbedrag. Het product mag nicht in onredelijke mate+zijn versletten en u dient een aankoopbewijs te overleggen.

- EEN JAAR GratisIONDERHOUDSCONTRACT

Als onderhouds- of servicewerkzaamheden nodig zijn voor uw DEWALT-gereedschap, in de 12 maanden na uw aankoop, hebt urecht op eenaar Gratis service. Deze zal kosteloos worden uitgevoerd in een DEWALT-servicecentrum. U dient een aankoopbewijts te overlegen. Inclusief arbeidskosten. Exclusief accessoires en reserveonderdelen, tenzij ze deze defect raakten en onder de garantie vielen.

EEN JAAR VOLLEDIGE GARANTIE

Als uw DEWALT-product defect raakt als gevolg van het gebruik van verkeerde materialen of onjuiste constructie binnen 12 maanden na de datum van aankoop, garandeert DEWALT alle defeche onderdelen Gratis te verrangen of -aar once beordeling - het apparaat Gratis te verrangen, op voorwaarde dat:

• Het product Niet verkeerd gebruikt is;

• Het product in redelijkke mate is versleten;

• Er geen reparaties zijn ondernomen door Niet-geautorieerde Personen;
  U een aankoopbewijs=kunt overleggen;

• Het product compleet met alle originele onderdelen worden geretoumeerd.

Als u aanssprak wilt maken op de garantie, neem dan contact op met uw leverancier of zoek het officièle DEWALT-servicecentrum bij u in de buurt in de DEWALT-catalogus of neem contact op met het DEWALT-kantoor op het adres dat wordt vermeld in deze handleiding. Een lijst van officièle DEWALT-servicecentra en volledige details over once after-sales-service zich ook te vinden op internet via: www.2helpU.com.

SDS MAX® KOMBINASJONS-OG MEISELHAMMER D25721, D25722, D25723, D25761, D25762, D25763, D25871

Gratuler!
