BEDIENUNGSANLEITUNG D25761K DEWALT

Vicepräsident for Maskinteknik

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

14.05.2014

b. Spaarreknap (D25721, D25722, D25723, D25762, D25763)
c. Sidehandtag
d. Hovedhandtag
e. Aktiv vibrationskontrol

f. Funktionsvaelger

g. Elektronisk hastigheds- og slagstyrkeregulering

h. Holdehjul
I. Holdesidehandtag
j. Stalring
k. Bosning
I. Vaerktojholder

m. Stift

n. Krave

o. Låsestylebønsing

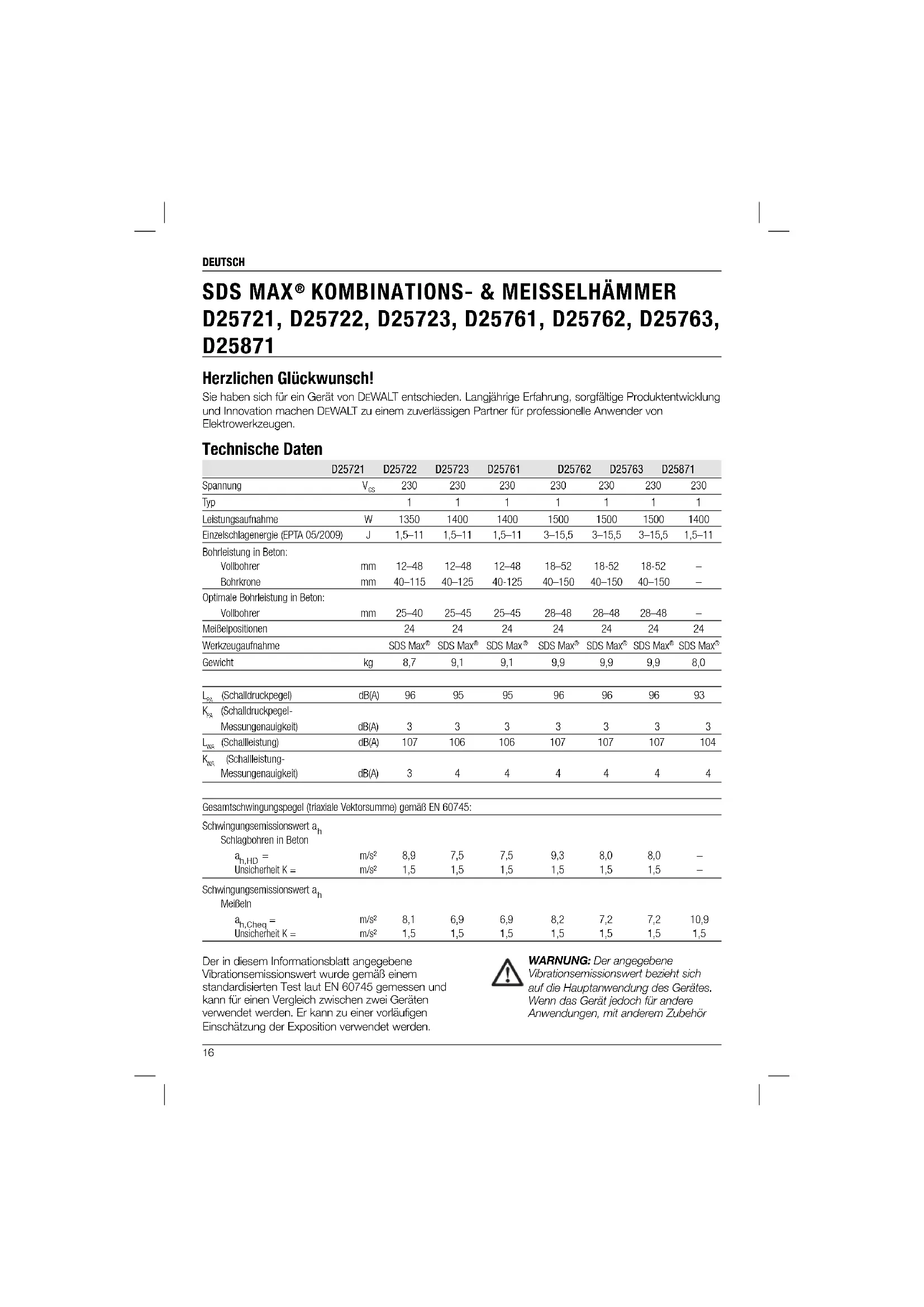

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von DEWALT entschieden. Langjährige Erfahrung, sorgfällige Produktentwicklung und Innovation machen DEWALT zu einem zuverlüssigen Partner für professionelle Anwender von Elektrowerkzeugen.

Technische Daten

	D25721	D25722	D25723	D25761	D25762	D25763	D25871
Spannung	VGS	230	230	230	230	230	230
Typ		1	1	1	1	1	1
Leistungsaufnahme	W	1350	1400	1400	1500	1500	1500
Einzelschlagenergie (EPTA 05/2009)	J	1,5-11	1,5-11	1,5-11	3-15,5	3-15,5	3-15,5
Bohrleitung in Beton:
Vollbohrer	mm	12-48	12-48	12-48	18-52	18-52	18-52
Bohrkrone	mm	40-115	40-125	40-125	40-150	40-150	40-150
Optimale Bohrleitung in Beton:
Vollbohrer	mm	25-40	25-45	25-45	28-48	28-48	28-48
MeiBelpositionen		24	24	24	24	24	24
Werkzeugaufnahme		SDS Max®	SDS Max®	SDS Max®	SDS Max®	SDS Max®	SDS Max®
Gewicht	kg	8,7	9,1	9,1	9,9	9,9	8,0
LPA(Schaldruckpegel)	dB(A)	96	95	95	96	96	93
KPA(Schaldruckpegel-Messungenaugkeit)	dB(A)	3	3	3	3	3	3
LWA(Schallleistung)	dB(A)	107	106	106	107	107	104
KWA(Schallleistung-Messungenaugkeit)	dB(A)	3	4	4	4	4	4

Gesamtschwingungspegel (triaxiale Vektorsumme) gemäß EN 60745:

Schwungsemissionswert ahSchlagbohren in Beton
ah,HD =	m/s2	8,9	7,5	7,5	9,3	8,0	8,0	-
Unsicherheit K =	m/s2	1,5	1,5	1,5	1,5	1,5	1,5	-
Schwungsemissionswert ahMeißen
ah,Cheq =	m/s2	8,1	6,9	6,9	8,2	7,2	7,2	10,9
Unsicherheit K =	m/s2	1,5	1,5	1,5	1,5	1,5	1,5	1,5

Der in thisem Informationsblatt angegebene Vibrationsemisswert wurde gemäß einem standardisierten Test laut EN 60745 gemessen und kann für einen Vergleich zwischen zwei Geräten verwendet werden. Er kann zu einer vorläufigen Einschätzung der Exposition verwendet werden.

WARNING: Der angegebene Vibrationsemissionswert bezieht sich auf die Hauptanwendung des Gerätes. Wenn das Gerät jedoch für andere Anwendungen, mit anderen Zubehör

oder schlecht gewartet eingesetzt wird, kann die Vibrationsemission verschieden sein. Dies kann den Expositionsgrad über die Gesamtbetriebszeit erheblich erhöhen.

Eine Schätzung der Vibrationsstärke sollte auch berücksichtigten, wie oft das Gerät ausgeschättet wird oder über welche Zeit es darüber lauft, aber nicht wirklich in Betrieb ist. Dies kann die Exposition über die Gesamtbetriebszeit erheblich minded.

Es sind zusätzliche Sicherheitsmaßnahmen zum Schutze der Betriebsperson vor den Auswirkungen der Vibration in Betracht zuziehen, z. B.: Wartung des Gerätes und des Zubehörns, Warmhalten der Höhe, Organisation des Arbeitsablaufes.

Sicherungen

Europa 230 V Werkzeuge 10 Ampere Stromversorgung

Defi nitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärrt.itte lessen Sie die Betriebsanleitung und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tändlichen oder schweren Verletzungen führt.

NG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann.

HT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann. Weist auf ein Stromschlagrisiko hin.

Weist auf eine Brandgebung hin.

EG-Konformitätserklarung

MASCHINENRIGHTLINIE

SDS MAX® KOMBINATIONS- & MEISSELHAMMER

D25721, D25722, D25723, D25761, D25762, D25763, D25871

DEWALT erklärt hiermit, dass diese unter Technische Daten beschriebenen Produkte die folgenden Vorschriften erfüllen: 2006/42/EG, EN 60745-1, EN 60745-2-6.

D25871

2000/14/EG Elektrobetaonaufbruchhammer (handgefuhl) m < / = 15kg, Anlage VIII; TUV Rheinland Product Safety GmbH (0197), D-51105 Köln, Germany, Notified Body ID No.: 0197 Schalleistungswert gemäß 2000/14/EG (Artikel 12, Anlage III, Nr. 10; m < / = 15 kg)

LWA (gemessener Schalleistungswert) dB 101 LWA (zugesicherter Schalleistungswert) dB 105. These Produkte erfüllen auch die Richtlinie 2014/30/EG und 2011/65/EU. Für weitere Informationen wenden Sie sichitte an DEWALT unter der folgenden Adresse oder schauen Sie a der Rückseite dieser Betriebsanleitung nach.

Der Unterzeichner ist verantwortlich für die Zusammenstellung der technische Unterlagen und gibt diese Erklärung im Namen von DEWALT ab.

Horst Großmann

Vizepresident fur Konstruktion
DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Germany
14.05.2014

JNG: Zur Reduzierung der Verletzungsgefahritte die Betriebsanleitung lessen.

DEUTSCH

Allgemeine Sicherheitswarnhinweise für Elektrowerkzeuge

WARNING! Lesen Sie alle

Sicherheitswarmhinweise und alle Anweisungen. Das Nichtbeachten von Warnhinweisen und Anweisungen kann zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.

BEWAHREN SIE ALLE WARNHINWEISE UND ANWEISUNGEN ZUM SPÄTEREN NACHSCHLAGEN AUF

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf ihr akkubetriebenes (kabelloses) Elektrowerkzeug.

1) SICHERHEIT IM ARBEITSBEREICH

a) Halten Sie den Arbeitsbereich sauber und gut ausgeleucht. Unaufgeräumte oder dunkle Bereiche begünstig Unfälle.
b) Betreiben Sie das Elektrowerkzeug nicht in explosionsgeführten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dampfe entzüllen können.
c) Halten Sie Kinder und Zuschauer fern, während Sie ein Elektrogerät betreiben. Ablenkung kann dazu führen, dass Sie die Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Stecker des Elektrogerätes muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwendten Sie keinerlei Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen SchLAGs.
b) Vermeiden Sie Körperkontakt mit geerdeten Flächen, wie Rohre, Radiotoren, Herde und Kuhlgeräte. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Setzen Sie Elektrogeräte keinem Regen oder feuchter Umgebung aus. Wenn Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischen Schlages.
d) Überlasten Sie das Kabel nicht.
Verwenden Sie niemals das Kabel, um das Elektrogerät zu tragen oder durch Ziehen vom Netz zu trennen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder

verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages.

e) Wenn Sie ein Elektrogerät im Freien betreiben, verwenden Sie ein für den AuBeneinsatz geeignetes Verlängerungskabel. Die Verwendung von für den AuBeneinsatz geeigneten Kabel mindert die Gefahr eines elektrischen Schlages.
f) Wenn der Betrieb eines Elektrogerätes in feuchter Umgebung unumganglich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (Fl-Schalter oder RCD) geschützte Stromversorgung. Der Einsatz eines Fehlerstromschutzschalters mindert die Gefahr eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam achen Sie darauf was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzten Sie kein Elektrowerkzeug wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Elektrogerates kann zu schweren Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerzeuges, verringt das Risiko von Verletzungen.
c) Vermeiden Sie unbeabsichtigtes Starten. Vergewissern Sie sich, dass der Schalter in der AUS-Position ist bevor Sie das Gerät an die Stromversorgung und/oder an den Akku anschließen oder wenn Sie das Gerät aufnehmen oder trabgen. Wenn Sie beim Tragen des Elektrowerkeuzuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie alle Einstellschluss oder Werkzeuge, bevor Sie das Elektrogerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektronwirkzeug in unewarteten Situationen better kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare konnen sich in den beweglichen Teilen verfangen.
g) Wenn Geräte für den Anschluss an eine Staubabsaugung und Staubsammlung vorgesehen sind, vergewissem Sie sich, dass diese rechtig angeschlossen sind und verwendet werden. Der Einsatz von Staubsammlem kann staubbedingte Gefahren minded.
4) VERWENDUNG UND PFLEGE DES ELEKTROGERÄTES
a) Überlasten Sie das Elektrogerät nicht. Verwenden Sie das für ihre Arbeit passende Elektrogerät. Das nichtige Gerät wird die Aufgabe better und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Trennen Sie den Stecker vom Netz und/oder die Akkus vom Elektrogerät, bevorsie Einstellungen am Gerät vornehmen, Zubehör wechseln oder es aufbewahren. Diese Vorbeugemaßnahmen vindem dieGefahr, dass das Elektrogerät unbeabsichtigtstartet.
d) Bewahren Sie nicht verwendete Elektrogeräte für Kinder unerreichbar auf und halten Sie nicht zu, dass Personen ohne Erfahrung mit dem Elektrogerät oder ohne Kennnis dieser Anweisungen das Elektrogerät bedieten. Elektrogeräte sind in den Händen nicht geschütter Personen gefährlich.
e) Warten Sie die Elektrogeräte. Prüfen Sie, ob bewegliche Teile verzogen oder ausgeschlagen, ob Teile gebrochen oder in einem Zustand sind, der den Betrieb des Elektrogerätes beeinträchtigten kann. Bei Beschädigungen halten Sie das Elektrogerät reparieren, bevör Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung der Elektrogeräte.
f) Halten Sie Bohr - und Schneidwerkzeuge scharf und sauber. Richtig gewartete Bohr - und Schneidwerkzeuge mit scharfen Schneiden blockieren saltener und sind leichter unter Kontrolle zu halten.

g) Verwenden Sie Elektrogeräte, Zubehör und Einsatzwerkzeuge (Bits) usw. gemäß diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben verwenden, die nicht bestimmungsgemäß sind, kann dies zu gefährlichen Situationen führen.
5) SERVICE
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Zusätzliche Sicherheitshinweise für Bohrhammer

• Tragen Sie einen Gehörschutz. Lärn kann Gehörschäden verursachen.
• Benutzen Sie die mit dem Werkzeug gefelften Zusatzgriffe. Der Verlust der Kontrolle kann Verletzungen verursichen.
• Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Arbeiten durchgeführt werden, bei denen das Bohrwerkzeug versteckte Leitungen oder die eigene Anschlussleitung berühren können. Der Kontakt des Bohrwerkzeuges mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Restrisiken

Folgende Risiken sind mit der Verwendung von Bohr- und MeiBelhammert unternnbar verbunden:

• Verletzungen durch Berühren von beweglichen oder bereits Werkzeugteilen

Trotz Bechtung der geltenden Sicherheitsvorschriften und des Einsatzes von Schutzvormichtungen konnen bestimme Risiken nicht vermieden werden. Diese sind:

• Schwerhörigkeit.
• Quetschungen an den Fingern beim Austausch von Zubehörteilen.
  Gesundheitsgefahren durch Einatmen von Staub bei der Arbeit mit Beton und/oder Mauwerk.

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sightbar angebracht:

DEUTSCH

Vor der Verwendung die Betriebsanleitung lessen.

• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zulesen.

Tragen Sie Gehorschutz.

Tragen Sie Augenschutz.

Kupplungseinstellung 40 Nm eignet sich für die meisten Bohranwendungen.

Beschreibung (Abb. 1A, 1B, 2A, 2B)

WARNING: Nehmen Sie niemals
Änderungen am Elektrowerkzeug oder seinen Teilen vor. Dies können zu Schäden oder Verletzungen führen.

a. Auslöseschalter (D25721, D25722, D25723, D25761, D25762, D25763)
Ein-/Aus-Kippschalter (D25871)
b. Schalterarretierung (D25721, D25722, D25723, D25762, D25763)
c. Zusatzhandgriff
d. Haupthandgriff
e. Aktive Vibrationssteuerung

f. Betriebsart-Wahlschalter
g. Regelrad für elektronische Schlagstärken - und Derhzahlregelung

h. Spannrad

i. Halterung des Zusatzhandgriffs
j. Stahlring
k. Buchse
I. Werkzeugaaufnahme

m. Stift

n. Spanning
o. Verriegelungsmanschette
p. Spannknopf für den Zusammenhanggriff

Kupplungseinstellung 80 Nm eignet sich für Bohranwendungen mit higherem Drehmoment.

Rote Wartungsanzeige-LED. Eine ausfuhrliche Beschreibung führen Sie unter Wartungsanzeige-LEDs.

Gelbe Wartungsanzeige-LED. Eine ausfuhrliche Beschreibungfinden Sie unter Wartungsanzeige-LEDs.

LAGE DES DATUMSCODES (ABB. [FIG.] 1)

Der Datumcode (w), der auch das Herstelljahr enthalt, ist in das Gehäuse geprügt.

Beispiel:

2014 XX XX

Herstelljahr

Packungsinhalt

Die Packung enthalt:

1 Bohrhammer (D25721, D25722, D25723, D25761, D25762, D25763)

oder

1 MeiBelhammer (D25871)
1 Zusatzhandgriff
1 Transportkoffer (nur für K-Modelle)
1 SpitzmeiBel (nur D25871)
1 Betriebsanleitung
1 Explosionszeichnung
- Prufen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein können.

BESTIMMUNGSGEMÄSSE VERWENDUNG

D25721, D25722, D25723, D25761, D25762, D25763

Ihr Bohrhammer wurde für professionelles Bohren und für Meißarbeiten konstruiert.

D25871

Ihr Meißelhammer wurde für professionelle Meißel- und Abbrucharbeiten konstruiert.

Nicht Verwenden in nasser Umgebung oder in der Höhe von entflambbaren Flüssigkeiten oder Gasen.

These Hammer sind Elektrowerkzeuge für den professionellen Gebrauch.

LASSEN SIE NICTT ZU, dass Kinder in Kontakt mit dem Gerätkommen. Wenn unerfahrne Personen dieses Gerät verwenden, sind diese zu beaufsichtigen.

• Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen

DEUTSCH

Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit dieser Produkt allein gelassen werden.

Sanftanlauf

D25722, D25723, D25761, D25762, D25763

Durch diese Funktion wird das Werkzeug nach jedem Einschalten automatisch langsam beschneuft, wobei der Bohrer beim Anlaufen die gewünschte Position hält.

Beim Einsetzen des Bohrs in ein bestehendes Loch erfolgt auch kein ruckartiges Anlaufen.

Elektronische Schlagstärken- und Drehzahlregelung (Abb. 1, 3)

Die elektronische Schlagstärken- und Drehzahlregelung (g) bietet folgende Vorteile:

• Kleinere Zubehrönteile lessen sich problemlos verwenden;
• beim MeiBeln von, oder Bohren in, weichen oder spröden Materialien wird ein Ausbrechen gering gehalten;
• optimale Werkzeugsteuerung für äußert genaues MeiBeln.

Überlastkupplung

WARNING: Der Anwender muss das Werkzeug während der Arbeit immer gut festhalten.

Die Überlastkupplung begrenzt das maximale Drehmoment,solete der Bohrer beim Arbeiten blockieren.Dieses Ausstattungsmerkmal verhindert auch ein Abwirgen des Getriebes und des Elektromotors.

HINWEIS: Zur Auswahr der niedrigen Geschwindigkeit mit hoher Drehzahl schalten Sie das Gerät aus und lassten es auslaufen.

VOLLE DREHMOMENTREGELUNG (CTC) (ABB.3) D25722/D25762

Die volte Drehmomentregelung (Complete Torque Control, CTC) bietet dem Anwender eine zweistufige mechanische Kupplung mit anpassbaren Drehmomentoptionen. Die Anpassung des Drehmoments bietet bei verschiedenen Anwendungen mehr Kontrolle.

Bei der niedrigen Einstellung (40 Nm)** arbeitet das Werkzeug mit einem reduzierten Drehmoment, wodurch die Kontrolle bei vielen Vollprofilanwendungen erhöht wird. Die hohe Einstellung (80 Nm) steht für anspruchsvollere Anwendungen zur Verüfung, z.B. beim Kernbohren und bei Verwendung von Vollbohrbits mit großener Durchmessern.

Weitere Informationen siehe Einstellen der zweisrtufigen mechanischen Kupplung.

ULTIMATIVE DREHMOMENTREGLUNG (UTC) D25723/D25763

Neben der zweistufigen mechanischen Kupplung bietet die Ultimative Drehmomentreglung (Ultimate Torque Control, UTC) mehr Bediernkomfort und -sicherheit durch eine integrierte Antirotationstechnik, die erkennt, wenn den Benutzer die Kontrolle über das Werkzeug verliert. Wenn festgestellt wird, dass das Geräst steckengeblieben ist, werden Drehmoment und Drehzahl sofort reduziert. Dieses Merkmal verhindert, dass sich das Werkzeug selbst dreht und dadurch Handgelenksverletzungen auftreten.

Wartungsanzeige-LEDs (Abb. 3)

Die gelbe BürstenverschleiBänzeige (s) leuchtet auf, wenn die Kohlebürsten fast abgenutzt sind, um darauf hinzuweisen, dass das Werkzeug innerhalb der nachsten 8 Betriebsstunden gewartet werden muss.

D25721, D25722, D25723, D25761, D25762, D25763

Die rote Wartungsanzeige (r) leuchtet auf, wenn der Verriegelungsknopf (b) in einer anderen Betriebsart als zum MeiBeln verwendet wird. Bei Modellen mit Ultimate Torque Control (UTC) leuchtet die rote LED-Anzeige (r) auf, wenn die Antirotationsvorrichtung aktiviert wurde. Die rote Anzeige beginnt zu blinken, wenn ein Fehler am Werkzeug vorlegt oder wenn die Bürsten vollständig verschüssen sind (siehe Bürsten unter Wartung).

D25871

Die rote Wartungsanzeige (r) leuchtet auf, wenn eine Störung am Werkzeug vorliegt oder die Bürsten vollständig verschlissen sind (siehe Bürsten unter Wartung).

Vibrationsgedampfter Haupt- und Zusatzhandgriff (Abb. 1)

Die Dämpfer im Zusammenhanggriff (d) absorbieren die an den Benutzer abgegebenen Vibrationen. Dies erhöht dem Komfort im Einsatz.

DEUTSCH

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, dass die Spannung der Stromversorgung der Spannung auf dem Typenschild entspricht.

Ihr DEWALT-Gerat ist gemäß EN 60745 doppelt isoliert. Es muss deshalb nicht geerdet werden.

Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, dass bei der DEWALT Kundendienstorganisation erhältlich ist.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II (Doppelisolierung) - Geräte

Typ 12 für Klasse I (Schutzleiter) - Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden.

Verwendung eines Verlägerungskabels

Verwenden Sie ein zugelassenes 3-adriges Veränderungskabel, das für die Leistungsaufnahme dieser Elektrowerkzeugs geeignet ist (siehe technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1,5 mm² und die Höchstlänge beträgt 30 m.

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab.

ZUSAMMENBAUEN UND EINSTELLLEN

WARNING: Um die Gefahr schwerer Verletzung gehalten. Sie das O

schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vormenmen oder Anbaugeräte oder Zubehör anbringen oder entfern. Stellen Sie sicher, dass sich der Schalter in der AUS-Position befni dent. Ungewoltes Anlaufen kann Verletzungen verursachen.

WARMUNG: Werkzeugeinsätze (Bits)** konnen heiß werden, davon sollenen zur Vermeidung von Verletzungen bei ihrem Austausch oder Entfernen Handschuhe getragen werden.

Montieren und Anbringen des Zusatzhandgriffs (Abb. 2A, 2B)

Der seitliche Griff (c) kann an beiden Seiten der Maschine gebaut werden, um eine Bedienung für sowohl Links- als auch Rechtshänder zuzulassen.

WARNING: Vergewissem Sie sich vor Arbeitsbeginn immer, dass der Zusatzhandgriff einwandfrei montiert ist

D25721, D25722, D25723, D25761, D25762, D25763

MONTIEREN IN DER VORDEREN POSITION (ABB. 2A)

1. Bringen Sie den Stahlring (j) auf dem Spannhals (n) über dem Spannring (l) an. Drücken Sie beide Enden zusammen, montieren Sie die Buchse (k) und setzen Sie den Stift ein (m).
2. Montieren Sie die Halterung des Zusatzhandgriffes (i) und schrauben Sie das Spannrad (h) an. Noch nicht festziehen.

WARNING: Nach Beendigung der Montage solte die Halterung des Zusatzhandgriffs nicht mehr entwickelten werden.

1. Schrauben Sie den Zusammengriff (c) in die Buchse (k). Ziehen Sie sie gut fest.
2. Drehen Sie den Griff in die gewünschte Position. Zum waagerechten Bohren unter Verwendung eines schweren Bohrs ist der Griff im Hinblick auf eine optimale Werkzeugführung in einem Winkel von ca. 20^ Grad zu stellen.
3. Arretieren Sie den Zusammenhanggriff in der gewünschten Position, indem Sie das Spannrad (h) festziehen.

D25871 (ABB. 2B)

1. Losen Sie den Spannknopf für den Zusatzhandgriff (p).
2. Schieber den Zusatzhandgriff auf den Spannhals, so daß der Stahlring (j) im Montagebereich (y) an. Die korrekte Position des Zusatzhandgriffs liegt zwischen dem oberen und mittleren Teil des Rohrs.
3. Stellen Sie den Zusammenhanggriff (c) auf den gewünschten Winkel ein.
4. Schieber und drehen Sie den Zusammenhanggriff in die gewünschte Position auf dem Spannhals.
5. Verriegeln Sie den Zusammenhanggriff in der gewünschten Position, indem Sie den Spannknopf (p) festziehen.

DEUTSCH

Einsetzen und Entfernen von SDS Max®-Zubehörteilen (Abb. 1, 4A, 4B)

Dieses Werkzeug verwendet SDS Max® Bohrer und MeiBel. (Die Zeichnung in Abb. 4B zeigt einen Querschnitt eines SDS Max®-Werkzeugschafts).

1. Reinigen Sie den Werkzeugschaft.
2. Führn Sie den Werkzeugschaft in die Werkzeugaufnahme ein.
3. Drehen Sie das Einsatzwerkzeug unter leichtem Druck etwas, bis es hörbar in die werkzeugaufnahme einrastet.
4. Überprüfen Sie die Werkzeugverriegelung, indem Sie am Einsatzwerkzeugziehen. Zum Hammerbohren muss die axiale Bewegung des in der Werkzeugaufnahme arretierten Werkzeuges eine Zentimeter betragen.
5. Ziehen Sie zum Entfermen des Werkzeuges die Verriegelungsmanschette (o) nach hinten und entfern den Sie das Werkzeug aus der Aufnahme (I).

Wahl der Betriebsart (Abb.1)

Hammerbohren:

D25721, D25722, D25723, D25761,

zum Bohren in Beton, Ziegel, Stein und Mauerwerk.

Nur MeiBeln:

Für MeiBel- und Abbrucharbeiten. In dieser Betriebsart lasst sich das Werkzeug auch als Hebel zum Entfern eines blockierten MeiBels verwenden.

1. Zur Wahl der Betriebsart drehen Sie den Betriebsartwahlschalter (f) auf das Symbol der gewünschten Betriebsart.
   Unter Umständen muss der Werkzeughalter (f) etwas gadreht werden, damit der Betriebsartwahlschalter (f) die gewünschte Position einrasten kann.
2. Vergewissem Sie sich, dass der Betriebsartwahlschalter (f) in seiner Lage arretiert ist.

Indexierung der MeiBelposition (Abb. 5)

Der MeiBel kann in 24 verschiedene Positionen indexiert und arretiert werden.

1. Drehen Sie den Betriebsartwahlschalter (f), bis er auf die 0 Position weist.
2. Drehen Sie den Meißel in die gewünschte Stellung.
3. Drehen Sie den Betriebsartwahlschalter (f) auf "nur Hammem."
4. Drehen Sie den Meiβel, bis er in seiner Position einrastet.

Einstellen der elektronischen Schlagstärken- und Drehzahlregelung (Abb. 1, 3)

Drehen Sie das Regelrad (g) auf die gewünschte Einstellung. Drehen Sie das Regelrad nach oben, um höhere Drehzahlen einzustellen, und nach unter fnioedrigere Drehzahlen. Die richtige Einstellung ist eine Sache der Erfahrung. Beispiel:

• wenn weiche, sprende Materialien gemeinselt oder gebohr werden, oder wenn das Ausbrechen gering gehalten werden soll, stellen Sie den Regler niedrig ein;
• für Abbrucharbeiten oder das Bohren härterer Materialien stellen Sie den Regler hoch ein.

Einstellen der zweirtu gen mechanischen Kupplung (Abb. 3) 25762

D25722, D25723, D25762, D25763

HINWEIS: Vor dem Umschalten des Drehmomentwahlschalters schalten Sie das Gerät aus und halten es auslaufen, daß sonst Beschädigungen am Elektrowerkzeug entstehen können.

Stellen Sie den Hebel zur Drehmomentumschaltung (t) je nach Anwendung auf 40 Nm oder 80 Nm.

• Kupplungseinstellung 40 Nm (u) eignet sich für die meisten Bohranwendungen und guest zum Auskuppeln mit dem niedrigeren Drehmoment, wenn der Bohrer auf Bewehrungsstübe oder andere Fremdkörper trifrt.
• Kupplungseinstellung 80 Nm (v) eignet sich für die Anwendungen mit higherem Drehmoment wie Bohrkronen- und Tieflochbohren, und dient zum Auskuppeln bei einem higheren Drehmomentwert.

HINWEIS: Wenn die Position 80 Nm nicht auswahlenbar ist, starten Sie das Gerät unter Last und versuchen Sie es erneut.

Immer wenn das Elektrowerkzeug mit dem Netz verbunden wird, wird die Kupplung automatisch auf das Drehmoment 40 Nm (u), die niedrige Einstellung, zurückgesetzt.

DEUTSCH

BETRIEB

Betriebsanweisungen

WARNING:Beachten Ste immer die Sicherheitsanweisung seltenden Verschreibens

WARNING: Um die Gefahr schwerer Verletzungen zu mindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, bevor Sie Einstellungen vormehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Stellen Siesicher,dassichder Schalter in der AUS-Position befndet.Ungewoltes Anlaufen kann Verletzungen verursachen.

WARNING: Werkzeugeinsätze (Bits) können heißt werden, dazu sollentzur Vermeidung von Verletzungen bei ihrem Austausch oder Entfermen Handschuhe getragen werden.

WARNING:

• Informieren Sie sich vor dem Arbeitenz über den genauen Verlauf von Leitungen und Verkabelungen.
• Drucken Sie das Werkzeug beim Arbeitsen nur leicht an (ca. 20 kg).
• Übermäßiger Druck erhöht die Arbeitsgeschwindigkeit nicht sondern beeinträchtigt lediglich die Leistung und verkurzt möglicherweise die Lebensdauer des Werkzeugs.
• Verwenden Sie das Werkzeug immer mit beiden Händen fest und sorgen Sie für einen sicheren Stand. Vergewissem Sie sich vor Arbeitsbeginn immer, dass der Zusatzgriff einwandfrei montiert ist.

HINWEIS: Betriebstemperatur ist -7^ bis +40^ . Bei Verwendung des Werkzeugs außerhalb deses Temperaturbereichs verringt sich seine Lebensdauer.

Richtige Haltung der Höhe (Abb. 6)

WARNING: Um die Gefahr schwerer Verletzungen zu minded, beachten Sie IMMER die richtige Haltung der Höhe, wie dargestellt.

WARMUNG: Um die Gefahr schwerer Verletzungen zu心目中, halten Sie das Gerät IMMER sichere fest und seiten Sie auf eine plötzliche Reaktion gefasst.

Bei der korrekten Handposition befindet sich eine Hand an dem Zusammenhanggriff (c) und die andere an dem Haupthandgriff (d).

Ein- und Ausschalten (Abb. 1)

D25721, D25722, D25723, D25761, D25762, D25763

Um das Werkzeug einzuschalten, drücken Sie den Schalter (a).

Um das Gerät zu stoppen, setzen Sie den Schalter los.

D25721, D25722, D25723, D25762, D25763

Mit dem Verriegelungsschieber (b) kann der Ein-/Ausschafter (a) nur in der MeiBel-Betriebsart arretiert werden. Wir die Schalterarretierung in der BohrerBetriebsart aktiviert, so wird das Elektrowerkzeug aus Sicherheitsgrunden automatisch abgeschaffelt. Um das Werkzeug einzuschalten, drucken Sie den Schalter (a).

Um das Gerät zu stoppen, setzen Sie den Schalter los.

Drücken Sie für Dauerbetrieb auf den Schalter (a), halten Sie ihn gedrückt, und schiben Sie die Schalterarretierung (b) nach oben. Sie konnen nun den Schalter loslassen.

Zum Stopen des Werkzeuges bei Dauerbetrieb drücken Sie den EIN-/AUS-Schalter kurz und haltenihn anschließlich wieder los. Schalten Sie das Elektrowerkzeug bei Beendigung der Arbeiten immer aus. Erst dann darf der Netzstecker aus der Steckdose gezogen werden.

D25871

Um das Werkzeug einszuschalten, stellen Sie den Ein-/Aus-Kippschafter (a) in dieunte Stellung.

Um das Werkzeug auszuschalten, stellen Sie den Ein-/Aus-Kippschalter in die obere Stellung.

Schlagbohren

Drücken Sie zum Einsatzen auf den Ein-/Ausschalter (a).

Um das Gerät zu stoppen, setzen Sie den Schalter los.

Bohren mit einem Vollbohrer (Abb. 1)

D25721, D25722, D25723, D25761, D25762, D25763

1. Setzen Sie die den Bohrer ein.
2. Stellen Sie den Betriebsartwahlschalter (f) auf "Hammerbohren."
3. Stellen mit dem Regelrad (g) die gewünschte Derhzahl ein.

4. Justieren Sie den Zusammenhanggriff (c).

5. Kennzeichnen Sie die Stelle, an der das Loch gebohr werden soll.

6. Setzen Sie den Bohrer auf die Kennzeichnung und schalten Sie das Elektrowerkzeug ein.
7. Schalten Sie das Elektrowerkzeug bei Beendigung der Arbeiten immer aus. Erst dannarf der Netzstecker aus der Steckdose gezogen werden.

Bohren mit einer Bohrkrone (Abb. 1)

1. Setzen Sie eine geeignete Bohrkrone ein.
2. Setzen Sie den Zentrierbohrer in die Bohrkrone ein.
3. Stellen Sie den Betriebsartwahlschalter (f) auf "Hammerbohren."
4. Stellen mit dem Regelrad (g) eine mittlere bis hochere Drehzahl ein.
5. Justieren Sie den Zusammenhanggriff (c).
6. Setzen Sie den Zentrierbohrer auf die Markung und schalten Sie das Elektrowerkzeug ein. Bohren Sie, bis sich die Bohrkrone ca. 1 cm tief im Beton befindet.
7. Schalten Sie das Werkzeug aus und entfern Sie den Zentrierbohrer. Setzen Sie die Bohrkrone wieder in das Loch ein und fahren Sie mit der Arbeit fort.
8. Wenn die gewünschte Lochtiefe die Länge der Bohrkrone überschreitet, müssen Sie den Betonzylinder, der im Bohrkroneninneren entstehen, regelmäßig Herausbremen.
   Damit der Werkstoff um das Loch herum nicht ungewollt ausbricht, bohren Sie zunachst ein durchgehendes Loch mit dem gleichen Durchmesser wie dem des Zentrierbohrers. Setzen Sie anschließend die Bohrkrone ein und bohren Sie das Loch von beiden Seiten aus bis jeweils zur Häfte.
9. Schalten Sie das Elektrowerkzeug bei Beendigung der Arbeiten immer aus. Erst dannarf der Netzstecker aus der Steckdose gezogen werden.

MeiBeln (Abb.1)

1. Setzen Sie den richtigen Meiβel ein und setzen Sieihn in einer der 24 Positionen einrasten.
2. Drehen Sie den Betriebsartwahlschalter (f) auf "nur Hammem."
3. Stellen Sie mit dem Regelrad (g) die gewünschte Schlagstärke ein.

4. Justieren Sie den Zusammenhanggriff (c).

5. Schalten Sie das Werkzeug ein und beginnen Sie mit der Arbeit.

6. Schalten Sie das Elektrowerkzeug bei Beendigung der Arbeiten immer aus. Erst dannarf der Netzstecker aus der Steckdose gezogen werden.

WARTUNG

Ihr DEWALT Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hangt von der richtigen Pflege des Gerätes und seiner regelmäßigen Reinigung ab.

NG: Um die Gefahr
schwerer Verletzungen zu口中nern,
schalten Sie das Gerät aus und
trennen Sie es vom Netz, bevor
Sie Einstellungen vornehmen
oder Anbauerigte oder Zubehor
anbringen oder entfern. Stellen
Sie sichere, dass sich der Schalter in der
AUS-Position bef indet. Ungewoltes
Anlaufen kann Verletzungen
verursachen.

Dieses Werkzeug kann nicht vom Benutzer gewartet werden. Bringen Sie das Elektrowerkeug nach etwa 150 Betriebstunden in eine DEWALT-Kundendienstwerkstatt. Falls vor这点em Zeitpunkt Probleme auftauchen sollenen, wenn sie sichitte ebenfals an eine DEWALT-Kundendienstwerkstatt.

Bürsten (Abb. 3)

Die Kohlebürsten können nicht vom Anwender gewartet werden. Bringen Sie das Werkzeug in eine DEWALT-Kundendienstwerkstatt.

Die gelbe Bürstenverschleibenzeige (s) leuchtet auf, wenn die Kohlebürsten fast abgenutzt sind. Nach weiteren 8 Betriebsstunden sind die Bürsten komplett verschlassen und der Motor wird automatisch abgeschalte.

Sobald die Wartungsanzeige (r) aufleucht, ist die Wartung des Werkzeugs durchzuführen.

Schmierung

Ihr Elektrogerät bestehtigt keine zusätzliche Schmierung.

DEUTSCH

Reinigung

WARNING: Blasen Sie mit Trockenluft immer dann Schmutz und Staub aus dem Hauptgehäuse, wenn sich Schmutz sightbar in und um die Lüfungsschlitze ansammelt. Tragen Sie bei diesen Arbeitsenzugelassenen Augenschutz und eine zugelassene Staubmaske.

WARNING: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nichtmetallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seite befeuchtetes Tuch. Achten Sie daraufuf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendin Teil des Gerätes in eine Flüssigkeit.

Optionales Zubehor

WÄRNUNG: Da Zubehör, das nicht von DEWALT angeboten wird, nicht mit diesen Produkt geprüft worden ist, kann die Verwendung von solchem Zubehör mit diesen Gerät gefährlich sein. Um das Verletzungsrisiko zu mindern, sollte mit diesen Produkt nur von DEWALT empfohlenes Zubehör verwendet werden.

Fragen Sie ihren Handler nach weiteren Informationen zu geeignetem Zubehor.

Optional stehen verschiedene Typen von SDS Max Bohrem und MeiBeln zur Verfügung.

Umweltschutz

Abfalltrennung. Dieses Produkt darf nicht mit normalem Haushaltsabfall entsorgt werden.

Wenn Sie eines Tages feststellen, dass Ihr DEWALT-Produkt ersetzt werden muss oder Sie es nicht mehr besoinigen, entsorgen Sie es nicht mit dem normalen Haushaltsabfall. Führer Sie these Produkte der Abfalltrennung zu.

Die separate Entsorgung von Gebrauchtprodukten und Verpackungen ermöglicht das Recycling und die Wiederverwendung der Stoffe. Die Wiederverwendung von Recyclingstoffen hilf, Umweltverschmutzung zu vermeiden und/GLintert die Nachfragenach Rohstoffen.

Lokale Vorschriften regeln möglicherweise die getrennte Entsorgung von Elektroprodukten und Haushaltsabfall an communalen Entsorgungsstellen oder beim Einzelhändler, wenn Sie ein neuen Produktkaufen.

DEWALT stellt möglichekeiten für die Sammlung und das Recycling von DEWALT-Produkten nach Ablauf des Nutzungszeitraums zur Verfügung. Um diesen Service zu nutzen, bringen Sieitte Ihr Produkt zu einer beliebigen autorisierten Kundendiensteworkstatt, die es in unserem Auftrag sammeln.

Die nachstgelegene autorisierte Kundendienststelle erfahren Sie bei ihrem ortlichen DEWALT-Geschäftstelle unter der in dieser Betriebsanleitung angegebenen Adresse. Alternativ erhalten Sie eine(Liste der autorisierten DEWALT-Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst im Internet unter: www.2helpU.com.

GARANTIE

DEWALT vertraut auf die Qualität seiner Produkte und bietet davon den professionellen Anwenden des Produktes eine Herausragende Garantie. Diese Garantierklarung gitt als Ergänzung und unbeschodet ihrer Rechte aus dem Vertrag als professioneller Anwender oder ihrer gesetzlichen Ansprüche als privater, nichtprofessioneller Anwender. Diese Garantie gitt innerhalb der Staatsgebiete der Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone.

30 TAGE ZUFRIEDENHEITSGARANTIE OHNE RISIKO

Wenn Sie mit der Leistung Ihres DEWALT-Gerätes nicht vollständig zufrieden sind, geben Sie es einfach innerhalb von 30 Tagen komplett im Originallieferumfang, so wie gekauft, an den Handler zusück, um eine vollständige Erstattung oder ein Austauschgerät zu erhalten. Das Produkt darf normalem Verschleiß ausgesetzt sein. Der Kaufbeleg ist vorzulegen.

EIN JAHR KOSTENLOSE INSPEKTION

Innerhalb der ersten 12 Monate nach dem Kauf, wird einmalig eine Wartungsinspektion für ihre DEWALT-Maschine ausgeführht. Diese Arbeiten werden kosten von einem autorisierten DEWALT-Service-Partner ausgeführht. Der Kaufbeleg muss vorgelegt werden. Gilt einschließlich Arbeitskosten. Gilt nicht für Zubehör und Ersatzteile, sofern es sich nicht um einen Garantieffall handelt.

EIN JAHR VOLLSTÄNDIGE GARANTIE

Wenn Ihr DEWALT-Produkt wegen Materialoder Produktionsmängeln innerhalb von 12 Monaten ab Kauf einen Fehler aufweist, garantiert DEWALT den kostenlosen Austausch aller fehlerhaften Teile oder, nach unserer Wahl, die kostenlose Wandlung des Gerätes unter den folgenden Bedingungen:

• Das Produkt wurde nicht unsachgemäß behandelt;
• Das Produkt war normalem Verschleib ausgesetzt;
• Es wurden keine Reparaturversuche durch nicht autorisierte Personen vorgenommen;

• Der Kaufbeleg wird vorgelegt;

• Das Produkt wird vollständig im Originallieferumfang zurückgegeben. Um einen Garantieanspruch anmelden zu konnen, wenden Sie sich an einen DEWALT-Service-Partner in Ihr Höhe, dessen Adresse Sie im DEWALT-Katalog finden, oder Sie wenden sich an die DEWALT-Diederlassung, die in dieser Anleitung neugegeben ist. Eine Liste der autorisierten DEWALT-Kundendienstwerkstätten und vollständige Informationen über unseren Kundendienst finden Sie im Internet unter: www.2helpU.com.

ENGLISH

SDS MAX® COMBINATION & CHIPPING HAMMERS D25721, D25722, D25723, D25761, D25762, D25763, D25871

Congratulations!

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

2) ELEKTRISCHE VEILIGHEID

Koppelbegrenzende koppeling

Elektrische verilgheit

Folgende piktogrammer vises pa verktoyet:

Les instruktionshandboken for bruk.

Bruk horselvern.

Bruk vernebriller.

DEWALT, Richard-Klinger-Straße 11,

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

14.05.2014

Forpackningen innehälter:

Einst hammarfunktion:

DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Almanya

14.05.2014

DEWALT, Richard-Klinger-Straße 11,
