KULLANIM KILAVUZU D25761K DEWALT

Bir DEWALT aleti seţiniz. Uzun sureli deneyim, surekli urün gelistime ve yenilik DEWALT markasinin profesyonel elektrkli alet kullançiları,—çın en—youvenilir ortaklardan birisi haline gelmesini saglamaktadir.

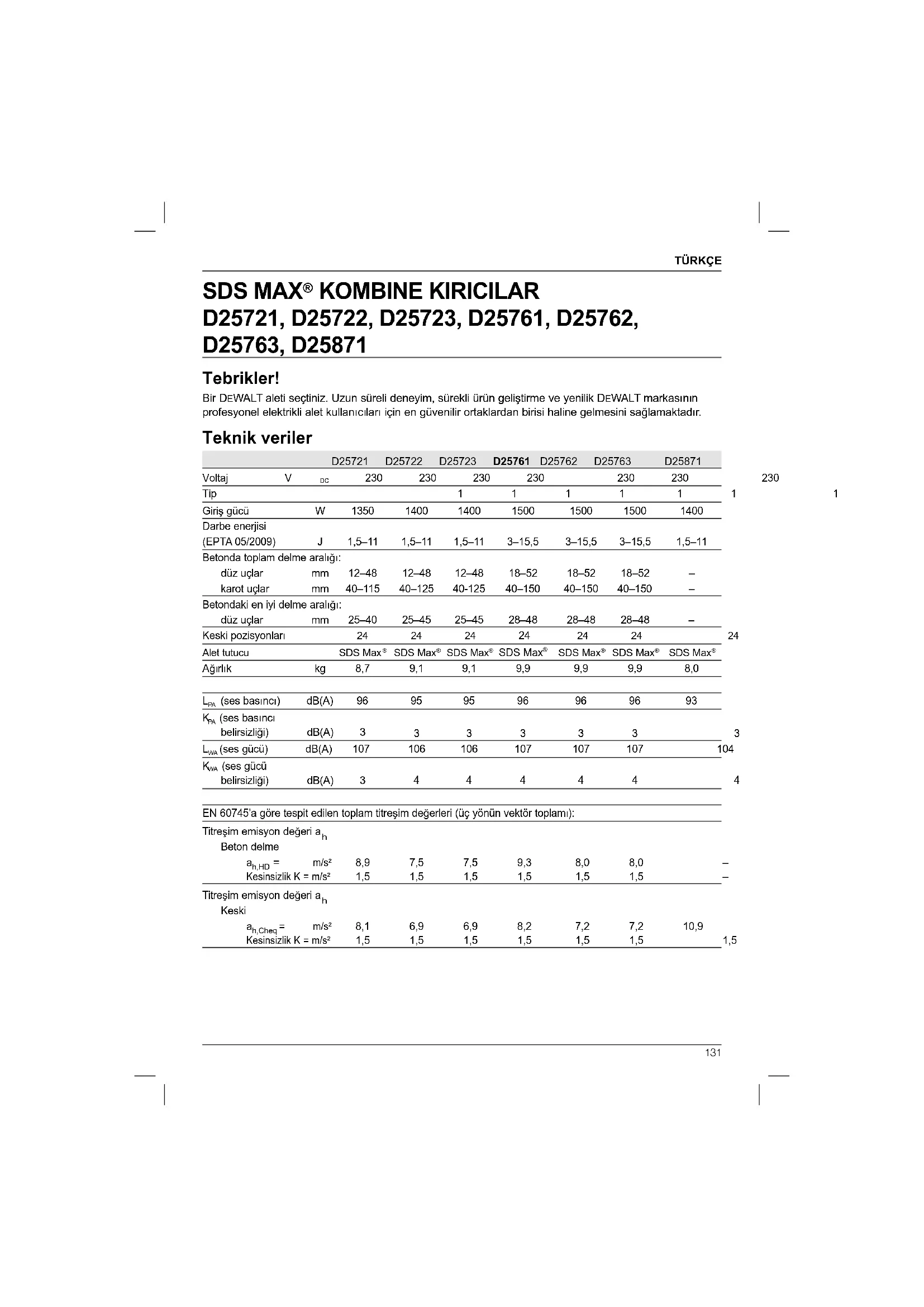

Teknik veriler

	D25721		D25722		D25723		D25761		D25762		D25763		D25871
Voltaj	V	DC	230	230	230	230	230	230	230	230	230	230	230	1
Tip					1	1	1	1	1	1	1	1
Giris güü	W		1350	1400	1400	1500	1500	1500	1500	1500	1400
Darbe energisi (EPTA 05/2009)	J		1,5-11	1,5-11	1,5-11	3-15,5	3-15,5	3-15,5	3-15,5	3-15,5	1,5-11
Betonda toplam delme aralişi: düz uzçlar mm karot uzçlar mm	mm mm mm mm	12-48 40-115 25-40	12-48 40-125 25-45	12-48 40-150 25-45	18-52 40-150 25-48	18-52 40-150 28-48	18-52 40-150 28-48	18-52 40-150 28-48	18-52 40-150 28-48	18-52 40-150 28-48	- - -
Betondaki en iyi delme aralişi: düz uzçlar mm Keski pozisyonlari	mm mm	24 24	24 24	24 24	24 24	24 24	24 24	24 24	24 24	24 24	24 24
Alet tutucu	SDS Max®		SDS Max®		SDS Max®		SDS Max®		SDS Max®		SDS Max®		SDS Max®
Ağırlik	kg	8,7	9,1	9,1	9,9	9,9	9,9	9,9	9,9	9,9	8,0
LPA (ses basinci)	dB(A)	96	95	95	96	96	96	96	96	96	93
KPA (ses basinci belirizilişi)	dB(A)	3	3	3	3	3	3	3	3	3
LwA (ses Güçü)	dB(A)	107	106	106	107	107	107	107	107	107
KwA (ses Güçü belirizilişi)	dB(A)	3	4	4	4	4	4	4	4	4

EN 60745'a gore tespit edilen toplam titreşim degerleri (üç yönün vektör toplami):

Bu bilgi sayfasinda verilen titresim emisyon duzeyi, EN 60745'te saglanan standart teste uygun olarak olculmustur ve aletleri birbiryle karilastirmak icin kullanilabir. On maruziyet degerlendirmesi icin kullanilabir.

UYARI: Beyer edilen titresim emisyon duzyei, aletin ana uygulamalarin yansitr. Ancak alet farkli aksesuarlarla farkli uygulamalar icin kullanilrsa veya bakimi kotu yapilrsa, titresim emisyonu degisebilir. Bu, toplam calisma suresindeki maruziyet duzyeini onemli olcüde artrabilir.

Tahmini titresim maruziyeti, aletin
kapali kaldigi veya calismasina
kargin is gormediigi zamanlan da
dikrate almalir. Bu, toplam calismaa
suresindeki maruziyet duzeyini onemli olçüde azaltabilir.

Kullanicyi titresim etkilerinden
korumak ici binl beirtilen ek guvenlik
önlemlerini alin: Aletin ve aksesuarlarn
bakimini yapin, elleri sicut tutun, calisma modellerini duzenleyin.

Sigortalar

Avrupa 230 V aletler 10 Amper, ana sebeke

Tanimlar: Güvenlik Talimatlari

Aşaqidaki tanımlar her,isaret sozcuğcu ciddiyet derecesini gosterir. Lüftern kilavuzu okuyunuz ve bu simgelere dikkat ediniz.

TEHLIKE: Engellenmemesi halinde öllum veya ciddi yaralanma ile sonuçlanabilecek çok)yakin bir tehlikeli durumu gõsterir.

Engellenmemesi halinde olum veya ciddi yaralanma ile sonuplanabilecek potansiyel bir tehlikeli durumu gosterir.

DIKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuclanabilecek potansiyel bir tehlikeli durumu gõsterir.

IKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile iliskisi olmayan durumlari gosterir.

He mskisi omayari Elektrc carpmasi riskini belirir.

Yangin riskini belirtir.

AT Uygunluk Beyanati

MAKINE DIREKTiFi

SDS MAX® KOMBINE KIRICILAR

D25721, D25722, D25723, D25761, D25762, D25763, D25871

DEWALT, Teknik veriler böümände aciklanan bu ürünlerin 2006/42/EC, EN 60745-1, EN 60745-2-6. normlarina uygun olarak tasarlandıgün bayan eder.

D25871

200/14/EC Elektrikl beton kirci (elle kullanilan) m < / = 15 kg, Ek VIII; TUV Rheinland Product Safety GmbH (0197), D-51105 Köln, Germany, Onaylanmis Gövde Tanıtm No.: 0197

200/14/EC (Bolüm 12, Ek III, No. 10; m <= 15 kg)
Uyarınca akustık yüz seviyesi

L_WA (olçülen ses guç seviyesi) dB 101

Lwaganti edilen ses guc seviyesi) dB 1

Bu urnler ayrica 2014/30/EU ve 2011/65/EU Direktifi ile uyumludur. Daha fazla bilgi icin, lufen asagidaki adresten DEWALT ile irtibataGPCIN veyakilavuzun arkasinabakin.

Bu belge alto imzasi bulunan yetkili, teknik dosyanin derlenmesinden sorumludur ve bu beyani DEWALT adina vermistir.

Horst Grossmann

Baskan Yardimcişi, Mühendislik

UYARI: Yaralanma riskini azaltmak
icin, kullanim kilavuzunu okuyun.

TÜRKÇE

Elektrikli El Aletleri Içın Genel Güvenlik Talimatlari

UYARI! Bütün güvenlik uyarlarin ve talimatlarin mutlaka okuyun. Bu talimatlarin herhangi birisine uyulmaması elektrik carpması, yangın ve/veya ciddi yarıalanma riskine neden olabilir.

BUTUN UYARI VE GUVENLIK TALIMATLARINI ILERIDE BAKMAK ÜZERE MUHAFAZA EDIN

Aşaqida yer alan uyarlardaki "elektrikli alet" terimi sebeke elektrigiyle (kablolu) veva akü/pille (sarfli) calşan elektrikli aletinizi ifade etmektedir.

1) CALISMA ALANININ GÜVENLIGI

a) Calisma alanini temiz ve aydinlik tutun.
Karsik ve karanlik alanlar kazaya davetiye cikartir.
b) Elektrikli alelteri, yanici svilar, gazlar ve tozlarin bulundugu yerler gibi yanci ortamlarda calisturmayin. Elektrikli alelter, toz yeva dumanlar atesleyebilecek kivilcimlar qikartur.
c) Bir elektrikl aleti calistirken tocuklardan ve etraftaki kiseldern uzak tutun. Dikkatinizi dajtici seyler kontrolü kaybetmenize neden olabilir.

2) ELEKTRIK GUVENLIGI

a) Elektrikli alelerin fisleri prizlere uygun olmalidir. Fis üzerinde kesinlikle hisbir degisiklik yapmayin. Toprakli elektrikli alelerde hicbir adaptor fişi kullanmayin. Değistirilmemis fisleri ve uygun prizler elektrikçarpması riskini azaltacakır.
b) Borular, radyatorler, ocaklar ve buzdo Laplari gibi topraklanmamiş:yüzyelerle vuc'temasindan kaçınin. Vucudunuzun topraklanmasi halinde yüksek bir elektrik carpması riski vardir.
c) Elektrikli alelteri yagmura maruz birakmayin veya islatmayin. Elektrikli alete su girmesi elektrik carpmasi riskini artriracaktir.
d) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak tasimayın, cekmeyin vya prizden*cikartmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasari vya dolaşmş kabolar elektrik carpması riskini artirir.

e) Elektrikli bir aleti aci k havada calistiryorsaniz, aci k havada kullanima uygunbir uzatma kabosu kullanin. Aci havada kullanima uygunbir kablonun kullanilmasi elektrik carpmasi riskini azaltir.
f) Eger bir elektrikli aletin nemli bir bolgede calistirmasi zorunluya, bir artic akim aygit (RCD) korumali bir kaynak kullanin. Bir RCD kullanilmasi elektrik soku riskini azaltir.

3) KISESEL GUVENLIK

a) Elektrikli bir aleti kullanirken her zaman dikkatli olun, yaptınliz ile yogunlassin ve sagduyulu davranin. Elektrikli bir aleti yorgunken vya ilac ya da alkolun etkisi altindayken kullanmayin. Elektrikli aletleri kullanirken bir anlık dikkatsizlik ciddi kişi yaralanmayla sonuçlanabilir.
b) Kisisel koruyucu ekipmanlari mutlaka kullanin. Daima koruyucu gozlik takin. Kosullara uygun toz maskesi, kaymayan gunvelik ayakkabilar, baret yeta kulaklik gibi koruyucu donanilmarin kullanilmasi kisel yaralanmaları azaltacaktı.
c) Istem disi calistirilmasin onleyin. Cihazi guc kaynagina ve/veya aküye baglamadan, yerden kalirmadan veya taşimadan once duğmenin kapal konumda oldugundan emin olun. Aleti, parmaginiz duğme üzerinde bulunacak sekilde taşimak veya açık konumdaki elektrikli aletleri elektrik sebekesine baglamak kazaya davetiye çiartir.
d) Elektrikl aleti acmadan once tum ayarlama anahtarlarini cikartin. Elektrikl aletin hareketli bir parcasina takili kalmis bir anahtar kisisel yaranlanmaya neden olabilir.
e) Ulaşmakta zorlandüz yerlerde kullanmayin. Daima sekslam ve dengeli basin. Bu, beklenmedik durumlarda elektrkli aletin daha iyi kontrl edilmesine olanak tanir.
f) Uygun sekilde giyinin. Bol elbiseler giymeyin ve taki takmayin. Saçınizi, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takilar veya uzun sç hareketli parçalara takilabilir.
g) Eger kullandiginz urunde toz emme ve toplama özellikleri alan atasmanlar varsa bunlarin bagli oldugundan ve dokru sekilde kullanildigindan emin olun. Bu atasmanlar kullanlmasi toza ilgili tehlikeleri azaltabilir.

TÜRKÇE

4) ELEKTRIKLI ALETLERIN KULLANIMI VE BAKIMI

a) Elektriki aleti zorlamayin. Uygulamaniz icin.Doğru elektriki aleti kullanin. Doğru elektriki alet, belirendiği kapasite ayarinda kullanildigi daha iyi ve guvenli calisacaktr.
b) Düğme açmiyor ve kapatmyorsa elektrikli aleti kullanmayin. Düğmeyle kontrol edilemeyen:tüm elektrikli aletler tehlilikdir ve tamir edilmesi gerekmektedir.
c) Herangi bir ayarlama, aksesuar\ değişimi veya elektriki alelerin\ saklanmasi oncesinde fişi yüz\ kaynajindan cekin ve/veya aküyu aletten\ ayirn. Bu Tür onleyici Güvenlik tedbirleri\ elektriki aletin istemDMIolarç calıştilmasi\ riskini azaltacaktir.
d) Elektrikli aleti,*cocuklarin ulasamayacagir yerlerde saklayin ve elektrikli aleti tanimayan veya bu talimatlan bilmeyen kisilerin elektrikli aleti kullanmasina izin vermyein. Elektrikli alefter, egitimsiz kullanicilarin elinde tehlikelidir.
e) Elektriki aleleri iyi durumda muhafaza edin. Hareketli parcalardaki hizalama hatalarini ve tutukluklari, parcalardaki kurilmalarveelektriki aletin calismasini etkileyebilecek tum diger kosullari kontrl edin.Hasarliriselektriki aleti kullanmadan once tamir ettirin. Kazalarin gogu, elektriki alelerin bakiminin yeteri sekilde yapilmamasindan kaynaklanir.
f) Kesim alelterini keskin ve temiz tutun. Bakimi uygun seksilde yapilmis keskin kesim uçlu kesim alelterinin sikişma ihtimali daha)dusuktür ve kontrl edilmesi daha kolaydir.
g) Elektriki aleti, aksesuararini ve aletin diger parçalarini kullanırken bu talimatlara mutlaka uyun ve calisma ortaminin kosullarini ve yapilacak isin ne oldugunu goz onunde bulundurun. Elektriki aletin öngörülen ilemler disindaki ilemler icin kullanilmasi tehlikleri durumlara neden olabilir.

5) SERVIS

a) Elektrikli aletinizi, sadece original yedek parçalarin kullanıldıy etkili DEWALT servisine tamir ettinir. Bu, elektrikli aletin güvenlıgün muhafaza edilmesini,...

KiriCi Deliciler icin Ek Güvenlik Talimatlari

• Kulak korumasi kullanin. Gürültüye maruz kalınması,,isitme kaybina yol acabilir.
• Alette birlikte verilen yardimci tutamaklan kullanin. Kontrol kaybi yaralanmaya neden olabilir.
• Kesici aletin, gümülü elektrik kabolarina veya kendi kablosuna temas etmesine yol acabilecek durumlarda elektrikli aleti izole edilmigi saplarindan tutun. Kesim aksesuan elektrik akimi bulunan kaboları temas etgünde, akim elektriki aletin iltekem metal parçalan üzerinden kullanıciya iletilerek elektrik carpması nol acabilir.

Düger Riskler

Aşaqidaki riskler kırıç delicileri ve kırçilari kullanıninDOGASINDA vardu:

• Aletin donen veya sicak parçalarina dokunma sonucu yaralanma

Ilgili güvenlik Düzenlemelerinin uygulanmasi ve güvenlik cihazlarinin kullanilmasina ragmen, bazı risklerden seksınmak mMkün degildir. Bunlar:

• Isitme kaybi.
  -Aksesuarlari degistirken parmaklarin sikismasi rski.
• Beton ve/veya duvar üzerinde calisirken olusan tozleri solumaktan kaynaklananayohtlikleri.

Alet Üzerindeki Etiketler

Alet üzerinde asagidaki semboller gosterilir:

Kullanmadan once kullanim kilavuzunu okuyun.

Kulak koruması kullanın.

Göz korumasi kullanin.

40 Nm Kavrama Ayari pek seks delme uygulamasıiffin tasarlanmistir.

80 Nm Kavrama Ayari yuksek torkludelme uygulamaları icin tasarlanmistir.

TÜRKÇE

Kirmizi bakim gosterreich LED'i. Daha detayli tanim icin bkz. Bakim Gosterreich LED'leri.

Sari bakim gosterreich LED'i. Daha detayli tanim icin bkz. Bakim Gosterreich LED'leri.

TARIH KODU KONUMU (SEKIL [FIGURE] 1)

Imalat yilini da iceren Tarih Kodu (w) govdeye basilidir.

Örnek:

2014 XX XX

Imalat Yili

Ambalaj Icerigi

Ambalaj iceriiginde sunlar bulunmaktadir:

1 Kiri ci delici (D25721, D25722, D25723, D25761, D25762, D25763) veya
1 KiriCi (D25871)
1 Yan kol
1 Alet kutusu (sadece K-modeli)
1 Sivri uclu keski (yalnizca D25871)
1 Kullanim kilavuzu
1 Parca semasi
Alet, parçalar ve aksesuarlarda nakliye sirasinda hasar olusup olusmadıgün kontrl edin.
- Calistirmadan once bu kilavuzu iyice okuyup anlamak icin zaman ayirin.

Tanimlama

UYARI: Hicbir zaman elektrkli aleti veya herhangi bir parcasini degistirmeyin. Hasarla veya yaralanmayla sonuclanabilir.

a. Tetik duğmesi (D25721, D25722, D25723, D25761, D25762, D25763)
On/off (Açma/kapama) sarsma Düğmesi (D25871)
b. Lock-on (Kilit-açık) sürgünüz (D25721, D25722, D25723, D25762, D25763)
c. Yan kol

d. Ana tutamak
e. Aktif titresim kontrlü

f. Mod seçme Düğmesi
g. Elektronik hij ve darbe kontrol kadrani
h. Sikma tekerlegi

i. Yan tutamak kelepcesi

j. Celik bilezik
k. Burc
I. Alet tutucu

m. Pim

n. Ayar bilezigi
o. Kilitleme mansonu
p. Yan tutamak dugmesi

KULLANIM ALANI

D25721, D25722, D25723, D25761, D25762, D25763

Kinci delici profesyonel kirma delme ve kirma uygulamaları icin tasarlanmistir.

D25871

Kinciniz, profesyonel kirma, kesme ve yikim uygulamalar icin tasarlanmistir.

Islak kosullarda veya yanici sivi ya da gazlarin mevcut oldugu ortamlardaKULLANMAYIN.

Bu kiri ci deliciler profesyonel elektrikli aletlerdir.

Cocuklarin aleti elmesine IzIN VERMEYIN. Bu alet deneyimsiz kullanicilar tarafindan kullanilirken nezaret edilmelidir.

• Bu urun, güvenliklerinden sorumlu kisinin gozetiminde olmadiklarinda, fiziksel (cocuklar dahil), algisal veya zihinsel kapasite kaybi yaşamıdeneyimsiz, bilgisiz ve yeteneksiz kiskiler tarafindan kullanilmamaldir. Cocuklar asla bu urünle yaliniz birakilmamalir.

Yumusak ilk hareket Özelliği

D25722, D25723, D25761, D25762, D25763

Yumusak baskama ozelliigi, basklarken aletin istenen delik pozisyonundan disari kaymasini onlemek icin yavaca hizlanmayi saglar.

Yumusak basklama özelliği ayın zamanda kinci delici mevcut bir delikteki matkap ucuyla baslatilmıssa dislkiye ve operatore iletilen ani tork tepkimelerini de azaltır.

TÜRKÇE

Elektronik Híz ve Darbe Kontrolü (şekil 1, 3)

Elektronik hiz ve darbe kontrlü (g) asagidaki avantajları saglar:

• kürilma risikolmadan daha küçuk aksesuarlarin kullanimi;
• yumusak veya hassas materyalleri oyarken veya delerken birdnbire baslamin minimize edilmesi;
• kusursuz oyma icin en uygun alet kontrolü.

Tork Sinirlama Kavramasi

UYARI: Kullanici aleti kullanirken her zaman sikica tutmalidir.

Tork sinirlama kavramasi, matkap ucunun sikmasi durumunda operatore iltilen maksimumum tork tepkimesini duşürr. Bu özilik ayrica disliler ve elektrik motorun siqismasini da engeller.

IKAZ: Tork kontrol ayarlarinı değistirmeden once aleti daima kapatın aksi halde alet zarar görebilir.

KOMPLE TORK KONTROLU (CTC) (SEK. 3) D25722/D25762

Komple tork kontrlu (CTC) kullaniciya
ayarlanabilir tork segenekleriye birlikte iki
asamali mekanik kavrama sunmaktadir. Torku
ayarlamak ceştili uygulamalarda daha iyi kontrol
saglamaktadir.

Dusuk ayar (40Nm) aletin dusuk tork seviyesinde calismasina ve birçok sert delme uygulamasinda daha iyi kontrl saglamaktadir. Yüksek ayar (80Nm) karotlu delme ve genis caplı sert uzclarin kullanimi gibi daha zorlu uygulamalar icindir.

Daha fazla bilgi icin Iki Asamali Mekanik
Kavramanin Ayarlanmasi kismina bakin.

KESIN TORK KONTROLU (UTC) D25723/D25763

İki aşamalı mekanik kavramaya ek olarak, Kesin Tork Kontrolü (UTC), kullanın kontrlü kaybettigini algilama Özelligne sahip olan kurulu anti donne teknolojis yioulya daha iyi bir kullanı konforu ve güvenlı sunar. Bir takilma fark ediligiinde, tork ve yüz hemen azalir. Bu özellık kendi kende dinmeyi onleyerek bilek yaralanmaları azaltır.

Bakim Gösterge LED'leri (sekil 3)

Karbon firçalar aletin gelecek 8sat污染防治 service ihtiyacldoğunugösterecek sekilde asinmaya yakinken sarı FIRCA asinma gõsterge LED'i (s) yanar.

D25721, D25722, D25723, D25761, D25762, D25763

Kirma modu disindaki herhangi bir modda lock-on (kilit-aqik) (b) dugmesi kullanildigiinda kirmizi bakim gõsterge LED'i (r) yanar. Kesin Tork Kontrolü (UTC) bulunan modellerde, donme onletekinsteirildigiinde kirmizi LED gõsterge (r) yanar. Alette bir sorun varsa veva fircalar tamamen eskidiyse (Firca Bakimi bolumune bakin) kirmizi gõsterge yanip söner.

D25871

Alette bir aniza varsa veya firca tamamen asidiya kirmizi servis gõsterge LED'i (r) yanar. (bkz. Bakim bolümü altinda Firçalar).

Tamamen Titreşimi sönümlenmiş Ana Tutamak (Şekil 1)

Ana tutamak icindeki sönümleyiciler (d) kullaniciya aktarilan titresimi emer. Bu calisma sirasinda kullanicanin rahat etmesini saglar.

Elektrik emniyeti

Elektrik motoru sadece tek bir voltaj icin tasarlanmistr. Her zaman guç kaynagınin, etiket plakasindaki voltajla ayı olup olmadıgün kontrl edin.

DEWALT aletiniz EN 60745 standardina uygun olarak cift yalitimlidir; bu nedenle, topraklama kablosuna gerek yokitur.

Güç kablosu hasarlıysa, DEWALT yetkili servisinden temin edilebilen Özel olarak hazirlanmı bir kabloyladehyşirilmelidir.

Uzatma kablosu kullanilmasi

Uzatma kablosu kullanilmasi gerekiyorsa bu aletin giris güncü (teknik verilere bakin) uygun onayl bir 3 damarl uzatma kablosu kullanin. Minimum iletken ebadi 1,5 mm²;(Maximum uzunluk 30 m'dir.

Bir kablo makarasi kullanirken, her zaman kabloyu tamamen makaradan cikarin.

MONTAJ VE AYARLAR

UYARI: Ayarlama yaparken veya kurulumlari degistirken veya onarim yaparken aksesuarlari takin ve seksarmadan once yaralanma riskini azaltmak icin birimi kaputn ve makineyi elektrik prisiden seksarin. Tetikleme duqmesinin OFF (KAPALI) konumda olduugundan emin olun. Kazara calisma yaralanmaya neden olabilir.

! UYARI: Alet uçlari sicut olabileşigi,—ündeğistirp,—çikarirken yarıalan)—önlemek,—çin eldiven giylmelidir.

! UYARI: Aleti her zaman yan tutamak dizgün sekilde takilmiş dalamaki bilistrin.

D25721, D25722, D25723, D25761, D25762, D25763

ÖN KONUMA TAKILMASI (SEKIL 2A)

1. Alet tutucunun (l) arkasindaki ayar bileziqi (n) üzerindeki Çelik halkayi (j) yerine oturtun. Her iki ucu birlikte seksin, burcu (k) takın ve pimi (m) yerleşirin.
2. Yan tutma kelepçesini (i) yerleştin ve sikmatake terleği (h) üzerine vidalayin. Sikmayin.

! UYARI: Monte edildiginde, tutma kelepcesi asla cikarilmamalidir.

1. Yan tutamagi (c) once burc (k)icine sonra da sikma tekerlegiicine vidalayin. lyice sikin.
2. Yan kol montaj aksamimi istenilen konuma dondurun. Aigr bir matkap ucuyla yatay olarak delmek icin, en iyi kontrol amaciyla yan tutamaqin yaklaşik 20^ acyla yerleştilmesi tavsiye edilir.
3. Sikma tekerleğini (h) sikarak yan kol montaj aksamimi yerine kilitleyin.

D25871 (SEKIL 2B)

1. Yan tutamak Düğmesini (p) sökün.
2. Yan tutamak grubunu Çelik bileziği (j) montaj alaninda (y) sabitleyecek sekilde makine üzerine kaydirin. Yan tutamak.Doğru konumu boru ortas ve bas kism arasird.

3. Yan tutamaği (c) istenen açıda ayarlayin.

4. Yan tutamaği istenen konuma kaydirin ve dondürün.

5. Düğmeyi (p) sikarak yan tutamağı yerine sabitleyin.

SDS Max® Akesesuarlarin Taklmasi ve Sökülmesi (sekil 1, 4A, 4B)

Bu makine SDS Max® matkap uzclar ve keskiler kullanir (SDS Max® ucŞaftınin enine kesiti yüz. sekil 4B detay resmi).

1. Uç Shafti temizleyin.
2. Kilitleme mansonunu (o) gerçekin ve uç saftini takin.
3. Manson yerine oturana kadar safti haficce cevirin.
4. Düzgün bir sekilde kilitlenip kilitlenmediğinikontrol etmek icin ucu cekin. Kirma delmeislevi, uncun alet tutucuya kilitlendigiindebirkac santimetre eksensel olarak hareket edebilmesini gerektir.
5. Ucu cikarmak icin alet tutucu kilitlemansonunu/bileziigini (o) geri cekin ve ucu alet tutucudan cekip cikarin (I).

Çalıhma Modunun Seçimi (sekol 1)

Kirma delme: D25721, D25722, D25723, D25761, D25762, D25763 beton, tuğla, taş ve duvar delme uygulamalar ici.

Yalnizca kirma:
kesme ve yikm uygulamaları icin. Bu modda alet ayni zamanda seksmis matkap.ucunu serbest birakmak icin bir kol olarak kullanilabilir.

1. Calisma modunu sejmek icin, mod sejmec svicini (f) gerekli modun sembolunu isaret edene kadar dondurun.

Mod sejm Düğmesinin (f) 0 konumunu gezymesini sekslamak icin alet tutucuyu (l) hafifice cevirmek gerekebilir.

1. Mod secrete duğmesinin (f) yerine kilitlendigiinden emin olun.

TÜRKÇE

Keski Konumunun Indekslenmesi (sekil 5)

Keski 24 farkl konumda indekslenip kilitlenebilir.

1. Mod sejm dugmesini (f) Ronumunu gosterene kadar dondurun.
2. Keskiyi istenen konuma dondurun.
3. Mod seçme dügmesini (f) "yalnizca kirma" konumuna ayarlayin.
4. Keskiyi yerine oturana dek bukun.

Elektronik Híz ve Darbe Kontrol Kadranınin Ayarlanması (şekil 1, 3)

Kadrani (g) istene duzeye tandurun. Kadrani daha yuksek hizlar icin yukari, daha dusuk hizlar icin asaqi cevirin. Istenilen ayar denyimle elde edilir. Örnek:

• hassas, yumusak materyalleri keserken veya delerken veya minimum parcalanma gerektiginde kadrani dusuk ayara ayarlayin;
• daha sert materyalleri keserken veya delerken kadrani yuksek ayara ayarlayin.

Iki Aşamalı Mekanik Kavramanın Ayarlanması (Şek. 3)

D25722, D25723, D25762, D25763

IKAZ: Tork kontrol ayaralarini değistirmeden once aleti daima kapatin aksi halde alet zarar gürebilir.

Tork kontrol kolunu (t) uygulamanin gerektirdigi sekilde 40 Nm veya 80 Nm'ye ayarlayin.

40 Nm (u) kavrama ayari delme uygulamalarinirçoğu icin ve bir engel vya diger yabanci maddelerle karsilasildiginda kolayca;cikacak sekilde tasarlanmistir.
80 Nm (v) kavrama ayari karot uclari ve derin delik delme gibi yuksek tork uygulamalari ve daha yuksek tork esiiginde cikabilmesi icin tasarlanmistir.

NOT: 80 Nm pozisyonunun seçilmesi mumkün degilse, aleti yuk altinda calistrip tekrar deneyin.

Alet her fise takildiginda, otomatik olarak en hassas ayar alan kavrama ayari 140 Nm (u), konumunda gecer.

CALISMA

Kullanma Talimatlari

UYARI: Güvenlik talimatlarina veGPCerli duzenlemelere her zaman uyun.

Ayarlama yaparken veya kurulumlari degistirken veya onarim yaparken aksesuarlari takip ve cikarmadan once, yaralanma riskini azaltmak icin birimi kapatin ve makineyi elektrik prizinden cikarin. Tetikleme svicinin OFF (KAPALI) konumda oldugundan emin olun. Kazara calisma yaralanmaya neden olabilir.

UYARI: Alet uzclari sicut olabilecegi
icin degistirp cikarirken yaranmayi
onlemek icin eldiven giyilmelidir.

Boru ve kablo sebekelerinin konumlarin farkinda olun.
- Alete sadece hafif bir basinç uygulayin (yaklaşık 20kg). Asirı gü demeyi hidlandirmaz faktat aletin performansini dusür ve ömrünlu kılısaltabilir.
- Aleti her zaman iki elle ve siki bir sekilde tutun ve dokru durus uzisyonundan emin olun. Aleti er zaman yan tutmak dizgün sekilde takilmigiolarak calistirin.

NOT: Çalıma sıçaklı:) -7 ° ~ +40 °C (19 ° ~ 104 °F). Aletin Çalıma sıçaklik degerleri disinda kullanıması alet ömrünkı saltir.

Doğru El Pozisyonyu (sekol 6)

UYARI: Ciddi yaralanma riskini
azaltmak icin, HER ZAMAN gosterildigi
gibidoğan el pozisyonunu kullanin.

Ciddi yaralanma riskini
azaltmak icin, HER ZAMAN ani tepkime olabilecegi dinuncesiyle güvenli bir sekilde tutun.

Dogru el pozisyonu bir el yan tutamak (c), diger el ana tutamak (d) uzerinde olacak sekildedir.

Açma Kapama (sekil 1)

D25721, D25722, D25723, D25761, D25762, D25763

Aleti açmak icin, tetik Düɡmesine basin (a).

TÜRKÇE

Aleti durdumak icin tetik dugmesini birakin.

D25721, D25722, D25723, D25762, D25763

Kilitleme duğmesi (b) tetik duğmesinin (a) sadece kesme modunda kilitlenmesini saglar. Kilitleme duğmesi delme modunda etkinleştilirse, bir özellik olarak alet otomatik olarak kapanacaktı.

Aleti açmak icin, tetik Düğmesine basin (a).

Aleti durdurmak icin duğmeyi birakin.

Surekli calisma icin, duğmeye (a) basin ve basili tutun, kilitleme duğmesini (b) yukari kaldirin ve duğmeyi serbest birakin.

Aletin surekli calismasini durdurmak icin svice kisa bir sure basip serbest birakin. Calisma bittiginde ve prizden cikarmadan once her zaman aleti kapatin.

D25871

Aleti açmak icin, tetigin alt kismindaki on/off (açma/ kapama) sarsma düɡmesine (a) basin.

Aleti durdurmak icin, tetigin ust kismindaki on/off (acma/kapama) sarsma duğmesine basin.

Kesme delme

Aleti açmak icin on/off (açma/kapama) Düğmesine (a) basin.

Aleti durdurmak icin duğmeyi birakin.

Düz Bir Uçla Delme (şekil 1)

D25721, D25722, D25723, D25761, D25762, D25763

1. Uygun matkap ucu nu yerleştinir.
2. Mod seçme svicini (f) kürma delme konumuna ayarlayin.
3. Elektronik híz ve darbe kontrol kadranı (g) ayarlayin.
4. Yan tutamaği (c) takin ve ayarlayin.
5. Delinecek deligiin gerini nokta ile isaretleyin.
6. Matkap ucu noktanin üzerine yerleştin ve aleti calistirin.
7. Calisma bittiginde ve prizden cikarmadan once her zaman aleti kapatin.

Karot Ucla Delme (sekil 1)

1. Uygun karot ucunu yerleştinir.
2. Delgi matkabini karot uca monte edin.

3. Mod seçme dügmesini (f) kırma delme konumuna ayarlayin.

4. Elektronik hiz ve darbe kontrlü kadrannı (g) orta veya yüksek hiz ayarı dondürün.

5. Yan tutamagi (c) takin ve ayarlayin.
6. Delgi matkabini noktanin üzerine yerleştin ve aleti calistirin. Karot betonunicine yaklasik 1 cmicine girene kadar delmeye devam edin.
7. Aleti durdurun ve delgi matkabini Çikin. Karot ucu deliğe tekrar yerleşirin ve delmeye devam edin.
8. Karot ucun derinliginden daha kalin yaplari delerken, betonun yuvarlak silindirinden vya gobek icucundan beliri araliklarla ckin. Deligi etrafindaki betondan istenmeyen kopmalari onlemek icin, once tum yapi boyunca delgi matkabinin capinda bir delik aclin. Ardindan ici cikarilmis deligi her iki tarafan yarim yol delin.
9. Calisma bittiginde ve prizden cikarmadan once her zaman aleti kapatin.

Yontma ve Kesme (sekil 1)

1. Uygun keskiyi yerleştin ve 24 konumdan birine kilitlemek yüz elle dōndürün.
2. Mod secrete duğmesini (f) yalnizca kirma konumuna ayarlayin.
3. Elektronik hij ve darbe kontrol kadranini (g) ayarlayin.
4. Yan tutamaği (c) takin ve ayarlayin.
5. Aleti calistrin ve calismaya baslayin.
6. Calisma bittiginde ve prizden cikarmadan once her zaman aleti kapatin.

BAKIM

DEWALT elektrikli aletiniz minimum bakimla uzun sureli calisma icin tasarlanmistir. Aletin uzun sure boyunca verimli bir sekilde calismasi, uygun bakimin ve duzenli temizligin yapilmasina baglird.

UYARI: Ayarlama yaparken veya kurulumlari degistirken veya onarim yaparken aksesuarlari takip ve cikarmadan.Once, yaralanma riskini azaltmak icin birimi kapatin ve makineyi elektrik prizinden cikarin. Tetikleme svicinin OFF (KAPALI) konumda olduugandan emin olun. Kazara calisma yaralanmaya neden olabilir.

TÜRKÇE

Bu makinenin servisi kullanı tarafindan
yapilamaz. Yaklaşık 150-SAatlik kullanın
ardindan aleti bir DEWALT yetkili servisineGPCürün. Bu süreden once sorunçikarsa, DEWALT yetkili servisiyle temasaGPCİ.

Firçalar (sekol 3)

Karbon körürlere kullanı tarafindan bakim yapilamaz. Aleti DWALT yetkili servisine).(otürn.)

Karbon fircalar asinmak üzereyken sarı张先生aşınma österreich LED'i (s) yanar. 8 staatik kullanim in ardindan, fircalar tamamen asinir ve motor otomatik olarak kapanir.

Servis gõsterge işiğ (r) yanar yanmaz aletbakiminin yaptirilmasi gerekir

Yaglama

Bu aletin ilave yağlanmasina gerek yoktur.

Temizleme

UYARI: Havalandirma deliklerinde ve etrafinda toz toplanmasi halinde bu tozu ve kiri kuru hava kullanar ana govdeden uzaklastirn. Bu islemi gerektelestirken olybir goz koruması ve onayliz toz maskesi takın.

Aletin metalik olmayan
parçalarını temizlemek icin aslaözücu
veya baska sert kimiyasal kullanmayin.
Bu kimiyasallar bu parçalarda kullananlani
malzemeleri gücsüzleşirir. Yalınizca su
veyumusak sabunla nemlendirlimş bir
bez kullanin. Aletin icine herhangi bir
sivinin girmesine izin vermeyin; aletin
herhangi bir parcasın bir svi icine
daldırmayin.

Ihave aksesuarlar

UYARI: DEWALT tarafindan tedarik veya tavsiye edilenlerin din sindaki aksesuarlar bu urun uzerinde test edilmediginden, sos konusu aksesuarlarbu alette birkite kullanlmasi tehlikeli olabilir. Yaralanma riskini azaltmak icin bu urunle birkite sadece DEWALT tarafindan tavsiye edilen aksesuarlar kullanlmaldir.

Opsiyonel olarak ceşitli tiplerde SDS Plus® matkap uçları ve keskiler mevcuttur.

Uygun aksesuarlarla ilgili daha fazla bilgi almak icin satis noktalariyla gorusun.

Çevrenin korunması

Ayri toplama. Bu urun normal evsel atiklarla birlikte imha edilmemelidir.

Herhangi bir zamanda DEWALT urununzü değistirmek isterseniz ya da artık kullanilamaz durumdaysa, normal evsel atiklarla birlikte atmayın. Bu urunu ayrı toplama yüzirn.

Kullanilmis urunlerin ve ambalajlar in ayri olarak toplanmasi bu maddelerin geri donusume sukularak yeniden kullanlmasina olanak tanir. Geridonusumlud Maddelerin tekrar kullanlmasi cevre kirligiinin onlenmesine yardimci olur ve ham madde ihtiyacinizaltur.

Yerel yonetmelikler, elektrkli urunlerin evlerden toplanip belediye atik tesislerine aktarilmasi veya yi bir urun satin alirken perakende satici tarafindan toplanmasi yonunde hukumler icerebilir.

DEWALT, hizmet ömrünün sonuna ileşan
DEWALT ürülerinin toplanması ve geri dinşümese doklması icin bir imkan sunmaktadir. Bu hizmetin avantajlarindan faydalanmak icin, lütfen, ürünüzübizim adımiza teslim alanak herhangi bir yetkilı servisi ilede edin.

Bu kilavuzda belirtilen listeden size en yakin yetkili servisin yerini ogrenebilirsiniz. Alternatif olarak, yetkli DEWALT servislerinin listede ve sati sonrasi hizmeterimizle iligi tum bilgiler ve tam ayrintilar Internete www.2helpU.com adresinde mevcuttur.

GARANTI

DEWALT urünlerinin kalitesinden emindir ve bu yüzden profesyonel kullanıçlar yüznde bir garanti sunmaktadir. Bu garanti metni bir ilave niteligiinde olup profesyonel bir kullanı olarak sahip olduğunuz四周şleşmedenDOGAN haklara veya profesyonel olmayan, özelbir kullanı olarak sahip olduğunuz yasal haklara hiçbir seksilde zar vermez. Üsbu garantı Avrupa Birligi ne üyükeler ile Avrupa Serbest Ticaret Bölgesi sinir alan dahilinde geleçdirid.

- 30 GÜNLÜK RISKSIZ MÜSTERI MEMNUNİYETI GARANTİSİ

Satin almiş oldugunuz DEWALT ürünü, satin alma tarihinden itibaren 30 Günciçeresinde, ilk denemenizde, performansı sizi tam olarak tatmin etmediyse, yetkili servisegotürülup; DEWALT Merkez Servis onay iledehyegrätil bilir yeva gerekirse tamir edilir. Bu haktan yaralanmak ici:

Urunun satin alindişi sekliye, originali tum parcalari ile birlikte satin alindişi yere teslimi;

• Fatura ve garanti kartinin ibrazi;
• Uygulamanin satin alim tarihi itibariyle ilk 30 günciçrisinde gerçeklesmesi;
• Ürün performansin'in ilk uygulamadan sonra memnuniyetsizlik yaratması gerekmektedir.

Aksesuarlar ve garanti kosullari haricinde yedek parçalar dahildehyildir.

- UCRETSIZ BIR YILLIK SERVIS KONTRATI

Yasal garanti suresi dahilinde tum DEWALT urunleri satin alma tarihinden itibaren bir yil sureyle ucretsiz servis destegine sahtiptir. Sadece bir defaya mahsus olmak uzere urununuz DEWALT Yetkili Servisinde iscilik bedeli alnimadan tamir edilir veya bakimi yapirl. Fatura ve garanti kartı ibrazi gerekmektedir.

Aksesuarlar ve garanti kosullari haricinde yedek parçalar dahildehyildir.

BIRYIL TAM GARANTI

Sahip oldugunuz DEWALT urunu satin almatarihinden itibaren 12 ay icinde hatali

malzeme veya isclik nedeniyle bozulursa, DEWALT asagidaki sartlara uyulmasi kosuliyla icretszilarukum kusurlu parcalarin yenilenmesini veya -kendi insiyatifine bagli olarak- satin alinan urunun degistirilmesini garanti eder:

• Ürın hatali kullanilmamışın;
• Ürün yipranmamı, hirpalanmamı ve asinmamıstir;
• Yetkili olmayan kisilere tamire calisilmamistr;
• Satin alma belgesi (fatura) ibraz edilmistir;
• Ürün, Tür original parçaları ile birkıte iade edilm,stir.

Şikayet veya talepleriniz icin saticınıza, DEWALT katalogunda yer alan size en yakin yetkili DEWALT servisine veya bu kullanma kilavuzunda belirtilen adresten DEWALT ofisne basvurun. Yetkili DEWALT servislerinin listesi ve satiş sonrasi hizmetlerimizle iligi tüm bilgiler Internette www.2helpU.com adesinde mevcuttur.

Sanayi ve Ticaret Bakanligi tebligince kullanim omru 10 yldir.

Türkiye Distributörü

KALE HIRDAVAT VE MAKINA A.S.

Defterdar Mah. Savaklar Cad. No. 15 34050

Edirnekapi Eyup Istanbul

EAAHNIKA
