BRUKSANVISNING EasyHedgeCut 1845 Li BOSCH
Tilbehør/reservedele
For din egen sikkerheds skyld
Akku og ladeaggregat
Vedligeholdelse og service
Vedligeholdelse, rengøring og opbevaring
Kundeservice og anvendelsesrådgivning
Sikkerhetsinformasjon
Forklaring av symbolene
Les gjennom denne driftsinstruksen.
Må ikke brukes i regnvær.
Ta ut batteriet før du utfører innstillings- eller rengjøringsarbeider på hageredskapet eller hvis hageredskapet står uten oppsyn en viss tid.
Hold hendene dine unna kniven.
Generelle sikkerhetsanvisninger for elektroverktøy
ADVARSEL
Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og
spesifikasjonene som følger med dette
elektroverktöyet. Manglende overholdelse av
anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.
Ta godt vare på alle advarslene og all informasjonen.
Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy.
Sikkerhet på arbeidsplassen
Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell.

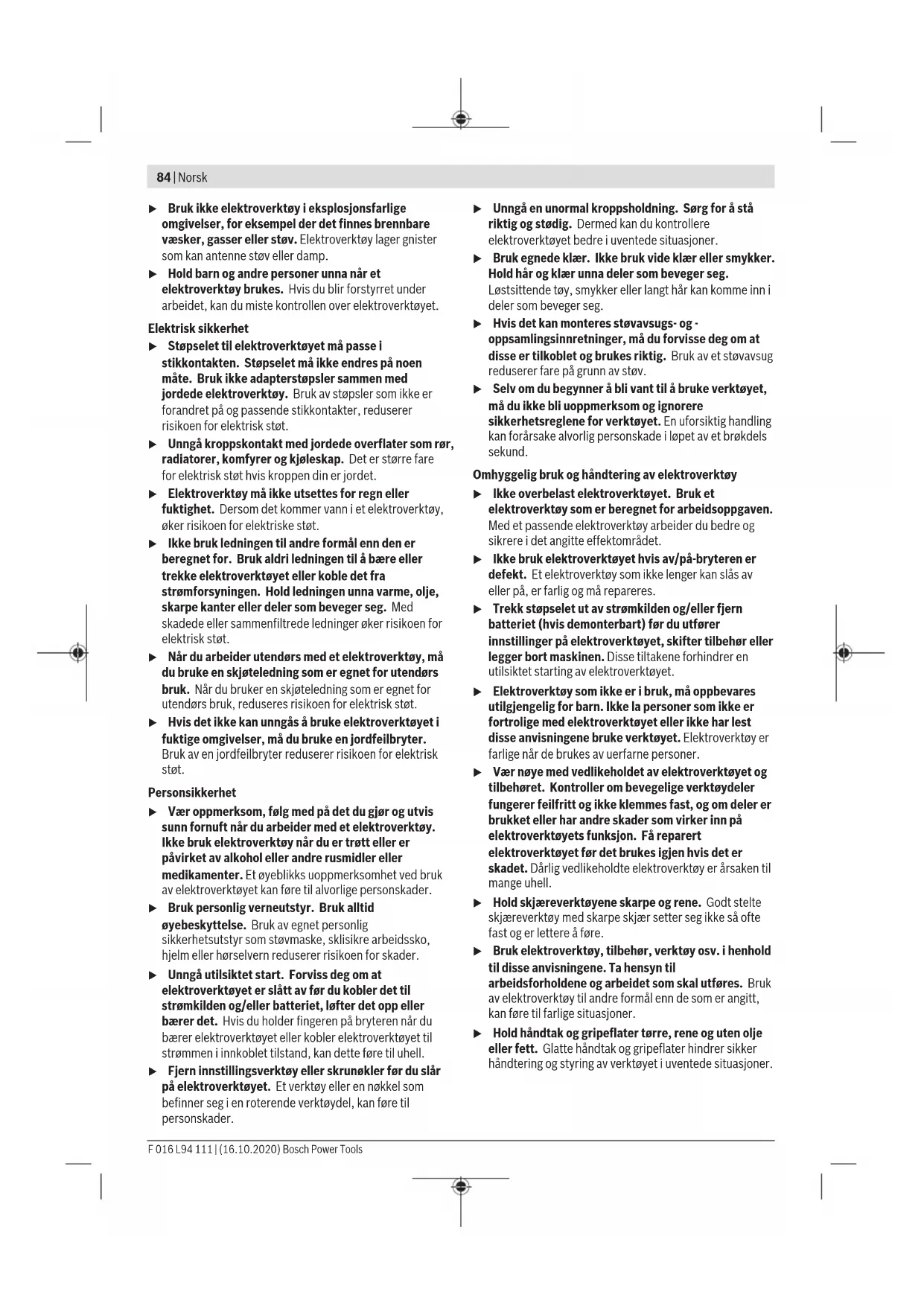

84|Norsk
▶ Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
▶ Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.
Elektrisk sikkerhet
Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.
▶ Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.
▶ Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.
Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.
Personsikkerhet
Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader.
▶ Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader.
▶ Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader.
▶ Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
▶ Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg.
Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
Hvis det kan monteres støvavsugs- og - oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv.
▶ Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.
Omhyggelig bruk og håndtering av elektroverktøy
Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
▶ Trekk støpselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet. Elektroverktøy er farlige när de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner.
Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.
Bruk og pleie av batteridrevne verktøy
Lad batteriet bare med laderen som er angitt av produsenten. Det oppstår brannfare hvis en lader som er egnet for en bestemt type batterier, brukes med andre batterier.
▶ Bruk elektroverktøyene bare med batterier som er beregnet for dem. Bruk av andre batterier kan medføre personskader og brannfare.
Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
Ved feil bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Skyll med vann hvis det oppstår kontakt med væsken. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger.
Ikke bruk et batteri eller verktøy som er skadet eller modifisert. ∅delagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for personskade.
Ikke utsett et batteriet eller verktøy for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130 °C kan føre til eksplosjon..
Følg alle anvisningene for lading, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturer utenfor det spesifiserte temperaturområdet, kan skade batteriet og øke brannfaren.
Service
Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.
Ikke utfør vedlikehold på skadde batterier.
Vedlikehold av batterier skal alltid utføres av produsenten eller godkjente forhandlere.
Sikkerhetsinformasjoner for hekksakser
▶ Hold alle kroppsdeler unna kniven. Ikke forsøk å fjerne skjæremateriale eller holde fast materiale som skal kuttes mens kniven går. Knivene beveger seg fortsatt etter utkoplingen. Et øyeblikks uoppmerksomhet ved bruk av hekksaksen kan føre til alvorlige skader.
Bær hekksaksen på håndtaket mens kniven står stille og pass på at du ikke betjener en på-/av-bryter. Når du bærer hekksaksen fornuftig, reduserer dette risikoen for utilsiktet start og faren for skader fra kniven som resulterer herav.
▶ Ved transport eller oppbevaring av hekksaksen må alltid dekselet for kniven settes på. Fornuftig bruk av hekksaksen reduserer faren for skader fra kniven.
- Kontroller at alle på-/av-brytere er utkoplet og at batteriet er fjernet eller koplet ut når du fjerner fastklemt skjæremateriale eller vedlikeholder redskapet. Uventet start av hekksaksen mens du fjerner fastklemt skjæremateriale eller ved vedlikeholdsarbeider kan medføre alvorlige skader.
▶ Hold hekksaksen kun på de isolerte gripeflatene, for kniven kan komme i kontakt med skjulte strømledninger. Knivenes kontakt med en spenningsførende ledning kan sette metalldeler på hekksaksen under spenning og føre til elektriske støt.
▶ Hold alle nettkabler og nettledninger unna skjæreområdet. Nettkabler og nettledninger kan være skjult i hekker eller busker og slik ved en feiltagelse kuttes gjennom av kniven.
Ikke bruk hekksaksen i dårlig vær, spesielt ved fare for lynnedslag. Det reduserer faren for å bli truffet av lyn.
Ekstra advarsler
Dette apparatet er ikke beregnet til å brukes av personer (inklusive barn) med innskrenkede fysiske, sensoriske eller mentale evner eller manglende erfaring eller manglende kunnskaper, hvis de ikke er under oppsyn eller får instrukser om bruken av en person som er ansvarlig for deres sikkerhet.
Barn må passes på for å sikre at de ikke leker med redskapet.
Hold elektroverktøyet fast med begge hender under arbeidet og sørg for å stå stødig. Elektroverktøyet føres sikrere med to hender.
Sørg for at alle beskyttelsesinnretningene og håndtakene er monter ved bruk av produktet. Forsøk aldri å ta i bruk et ufullstendig montert produkt eller et produkt med ikke godkjente endringer.
- Smør knivbjelken alltid med vedlikeholdsspray før bruk.
▶ Vent til elektroverktøyet er stanset helt før du legger det ned.
I løpet av driften må det ikke oppholde seg andre personer eller dyr i en omkrets på 3 m. Brukeren er ansvarlig overfor tredje personer innenfor arbeidsområdet.
▶ Grip aldri tak i hekksaksen på knivbjelken.
La aldri barn eller personer som ikke er kjent med disse instruksene få lov til å bruke hekksaksen. Nasjonale forskrifter innskrenker eventuelt alderen på brukeren.
- Klipp aldri hekken när det oppholder seg personer, særskilt barn eller husdyr, like i nærheten.
Brukeren er ansvarlig for uhell eller skader på andre mennesker eller deres eiendom.
Ikke bruk hekksaksen barbent eller med åpne sandaler. Bruk alltid solide sko og lange bukser. Det anbefales å bruke tykke hansker, sklifaste sko og beskyttelsesbriller. Ikke bruk vide klær eller smykker som kan komme inn i bevegende deler.
86|Norsk
Sjekk hekken som skal klippes nøye og fjern alle ståltråder eller andre fremmedlegemer.
Før bruk må du alltid sjekke om knivene, knivskruene og andre deler på skjæreverket er slitt eller skadet. Arbeid aldri med skadet eller sterkt slitt skjæreverk.
Gjør deg kjent med betjeningen av hekksaksen, slik at du straks kan stanse den i et nødstilfelle.
- Klipp hekken kun i dagslys eller ved godt kunstig lys.
▶ Bruk aldri hekksaksen med defekt eller ikke montert verneutstyr.
Sørg for at alle medleverte håndtak og alt verneutstyr er montert når hekksaksen er i drift. Forsøk aldri å ta i bruk en ufullstendig montert hekksaks eller en hekksaks med ikke godkjente endringer.
▶ Hold aldri hekksaksen på verneutstyret.
▶ Pass ved drift av hekksaksen alltid på at du står stabilt og alltid med balanse.
Vær oppmerksom på omgivelsene og mulige farer, som du eventuelt ikke hører när du klipper hekken.
Sørg for at alle mutre, bolter og skruer sitter godt fast, slik at hekksaksen befinner seg i en sikker arbeidstilstand.
Hekksaksen må lagres på en tørr, høytliggende eller lukket plass, utilgjengelig for barn.
▶ Skift for sikkerhets skyld slitte eller skadede deler ut.
Forsøk ikke å reparere produktet, hvis du ikke har den nødvendige utdannelsen.
▶ Pass på at deler som skal skiftes ut er fra Bosch.
Hekksaksen er utstyrt med hhv. en knivbeskyttelsesbryter pr. håndtak som berøringsbeskyttelse mot kniven som beveger seg. For drift av hekksaksen må begge bryterne bli trykt samtidig. Ikke bruk hageredskapet, også när det er i gang, när ingen bryter eller bare én bryter er betjent.
Regler for optimal bruk av oppladbare batterier
▶ Batteriet må ikke åpnes. Det er fare for kortslutning.
Beskytt det oppladbare batteriet mot varme, f.eks. også mot permanent solstråling, ild, vann og fuktighet. Det er eksplosjonsfare.
▶ Ved skader eller usakkyndig bruk av batteriet kan det lekke ut damp. Luft området og oppsøk lege hvis du får besvær. Dampen kan irritere luftveiene.
▶ Batteriet må bare brukes i produkter fra produsenten.
Kun slik beskyttes batteriet mot farlig overbelastning.
▶ Batteriet kan bli skadet av spisse gjenstander som spikre eller skrutrekkere eller på grunn av ytre påvirkning. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.
▶ Batteriet må ikke kortsluttes. Det er fare for eksplosjoner.
Rengjør ventilasjonssprekkene på batteriet regelmessig med en myk, ren og tørr pensel.
▶ Lad redskapet bare med det medleverte ladeapparatet.
Sikkerhetsinformasjoner for ladeapparater
Les alle sikkerhetsinformasjoner og instrukser. Feil ved overholdelsen av sikkerhetsinformasjonene og instruksene kan forårsake elektrisk støt, brann og/eller
alvorlige skader.
Oppbevar alle sikkerhetsinformasjoner og instrukser for fremtidig bruk.
Bruk ladeapparatet kun hvis du kan beregne alle funksjonene og kan utføre disse uten innskrenkninger eller har fått tilsvarende instrukser.
▶ Tillat aldri barn, personer med innskrenkede fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller manglende kunnskap og/eller personer, som ikke er fortrolig med disse anvisningene, å bruke ladeapparatet. Nasjonale forskrifter innskrenker eventuelt alderen på brukeren.
▶ Hold oppsyn med barn. Du sikrer ved dette at barn ikke leker med ladeapparatet.
Hold ladeapparatet unna regn eller fuktighet. Dersom det kommer vann i et ladeapparat, øker risikoen for elektriske støt. Trekk støpselet straks ut av stikkontakten hvis kabelen er skadet eller kuttet over
▶ Sørg for at lederen alltid er ren. Skitt medfører fare for elektrisk støt.
▶ Inspiser alltid laderen, ledningen og støpselet før bruk. Ikke bruk laderen hvis du oppdager skader. Du
må ikke åpne laderen på egen hånd. Reparasjoner må kun utføres av kvalifisert fagpersonale og kun med originale reservedeler. Skadde ladere, ledninger og støpsler øker risikoen for elektrisk støt.
▶ Bruk ikke laderen på lett antennelig underlag (f.eks. papir, tekstiler osv.) eller i antennelige omgivelser.
Oppvarmingen av laderen under drift medfører brannfare.
▶ Ladeapparatets ventilasjonsåpning må ikke tildekkes.
Det kan føre til at ladeapparatet overopphetes og ikke lenger vil fungere som den skal.
For øket elektrisk sikkerhet anbefales det å bruke en jordfeilbryter med en max. utløserstrøm på 30 mA. Kontroller alltid jordfeilbryteren før bruk.
Symboler
Nedenstående symboler er viktige for lesing og forståelse av driftsinstruksen. Legg merke til symbolene og deres betydning. En riktig tolkning av symbolene hjelper deg med å bruke produktet på en bedre og sikrere måte.
Symbol Betydning
 | Bruk vernehansker |
 | Bruk vernebriller |
 | Bevegelsesretning |
 | Reaksjonsretning |
| [36HG2] | Vekt |
| [40HG] | Innkobling |
| [57HG] | Utkobling |
Symbol Betydning
| CLICK | Hørbar støy |
 | Dette er forbudt |
| [ytwc] | Tilbehør/reservedeler |
Produkt- og ytelsesbeskrivelse
Les alle sikkerhetsinformasjoner og instrukser. Feil ved overholdelsen av sikkerhetsinformasjonene og instruksene kan forårsake elektrisk støt, brann og/eller alvorlige skader.
Vær oppmerksom på illustrasjonene i den bakre delen av driftsinstruksen.
Formålsmessig bruk
Hageredskapet er beregnet til klipping og stussing av hekker og busker i vanlige private hager.
Illustrerte komponenter (se bilde A)
Nummereringen av de illustrerte komponentene gjelder for bildet av produktet på illustrasjonssidene.
(1) Håndtak (isolert gripeflate)
(2) På-/av-bryter
(3) Innkoblingssperre for på-/av-bryter
(4) Håndbeskyttelse
(5) Sverd
(6) Beskyttelsestrekk
(7) Ladeapparat
(8) Batteri-utløserknapp
(9) Batteri
Leveringsomfanget kan avvike fra de viste bildene.
Tekniske data
| Batteri-hekksaks EasyHedgeCut 18-45 | ||
| Produktnummer | 3 600 H49 H.. | |
| Tomgangsslagtall min | -1 | 2400 |
| Klippelengde mm 450 | ||
| Tannåpning mm 15 | ||
| Vekt tilsvarende EPTA-Procedure 01:2014 A) | kg 2,3 | |
| Serienummer se typeskilt på hageredskapet | ||
| anbefalt omgivelsestemperatur ved lading °C 0... +35 | ||
| tillatt omgivelsestemperatur under drift B) og ved lagring °C -20... +50 | ||
88 | Norsk
Batteri-hekksaks EasyHedgeCut 18-45
A) Avhengig av batteriet
B) Begrenset ytelse ved temperatur under 0 °C
Ladeapparat AL 1810 CV AL 1815 CV AL 1830 CV AL 1880 CV
| Ladestrøm A 1,0 1,5 3,0 8,0 | |
| Ladetid (utladet batteri) | |
| – Batteri med 1,5 Ah min 94 63 33 27 | |
| – Batteri med 2,0 Ah min 124 84 45 30 | |
| – Batteri med 2,5 Ah min 154 105 60 36 | |
| – Batteri med 3,0 Ah min 185 130 72 46 | |
| – Batteri med 4,0 Ah min 244 168 95 35 | |
| – Batteri med 6,0 Ah min 364 260 130 62 | |
| Vekt tilsvarende kg 0,17 0,38 0,40 0,60EPTA-Procedure 01:2014 | |
| Beskyttelsesklasse | ☐/II /II /II /II ☐ ☐ ☐ |
Angivelsene gjelder for merkespenning [U] på 230 V. Ved avvikende spenning og på utførelser for bestemte land kan disse angivelsene variere.
Støy-/vibrasjonsinformasjon
| 3 600 H49 H.. | ||
| Støyemisjonsverdier beregnet iht. EN 62841-4-2:2019 | ||
| Maskinens typiske A-bedømte støynivå er: | ||
| – Lydtrykknivå dB(A) | 62 | |
| – Lydeffektnivå dB(A) | 82 | |
| – Usikkerhet K dB | 3,0 | |
| Totale svingningsverdier ah (vektorsum fra tre retninger) og usikkerhet K beregnet iht. EN 62841-4-2:2019 | ||
| – Svingningsemisjonsverdi a_h | m/s^2 | 2,5 |
| – Usikkerhet K | m/s^2 | 1,5 |
At den/de angitte totalverdien(e) for vibrasjonen og den/de angitte støyemisjonsverdien(e) er blitt målt ifølge en normert kontrollprosess og kan brukes for sammenligning av et elektroverktøy med et annet.
At den/de angitte totalverdien(e) for vibrasjonen og den/de angitte støyemisjonsverdi(er) også kan brukes for en foreløpig vurdering av belastningen.
At vibrasjons- og støyemisjoner kan avvike fra de angitte verdiene under faktisk bruk av elektroverktøyet, avhengig av måten elektroverktøyet brukes på, spesielt hvilken type arbeidsstykke som skal bearbeides; og - for nødvendigheten å bestemme sikkerhetstiltak for å beskytte brukeren, som beror på en vurdering av vibrasjonsbelastningen under de faktiske bruksvilkår (det må herved tas hensyn til alle deler av driftssyklusen, for eksempel tider hvor elektroverktøyet er utkoplet, og slike hvor det er innkoplet, men går uten belastning).
Igangsetting
For din egen sikkerhet
▶ Obs! Slå av hageredskapet og fjern batteriet før innstillings- eller rengjøringsarbeider utføres.
▶ Etter at hekksaksen ble slått av, fortsetter knivene å bevege seg i brøkdelen av et sekund.
▶ Ikke berør kniver som beveger seg.
Lading av batteriet
▶ Ta hensyn til nettspenningen! Spenningen til strømkilden må stemme overens med angivelsene på typeskiltet til ladeapparatet.
Batteriet er utstyrt med en temperaturovervåking som kun muliggjør en lading i temperaturområdet mellom 0 °C og 35 °C. Slik oppnås en lang levetid for batteriet.
Merk: Batteriet er delvis ladet ved levering. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk.
Lithium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladingen.
Lithium-ion-batteriet har "Electronic Cell Protection (ECP)" som beskytter mot total utladning. Ved utladet batteri utkobles produktet med en beskyttelseskobling: Hageredskapet arbeider ikke lenger.
Trykk etter automatisk utkobling av produktet ikke videre på på/-av-bryteren. Batteriet kan ta skade. Følg anvisningene for behandling av brukte batterier.
Sette inn/ta ut batteri (se bilde B)
Merk: Hvis du bruker ikke egnede batterier kan det medføre feilfunksjoner eller skader på redskapet.
Sett inn det oppladete batteriet (9). Sikre at batteriet er satt inn fullstendig.
For å ta batteriet (9) ut av redskapet, trykker du på utløserknappen for batteriet (8) og trekker ut batteriet.
Opplading
Oppladingen begynner med en gang strømstøpselet til ladeapparatet settes inn i stikkontakten og batteriet settes (9) inn i ladeapparatet (7).
Med den intelligente oppladingsmetoden registreres batteriets oppladingstilstand automatisk og den optimale ladestrømmen velges avhengig av batteriets temperatur og spenning.
Slik vil batteriet bli skånet og alltid fullt oppladet ved oppbevaring i ladeapparatet.
Indikatorelementenes betydning (AL 1815 CV)
ladeindikatoren signaliserer at batteriet er helt oppladet eller at temperaturen til batteriet ligger utenfor det godkjente ladetemperaturområdet og det derfor ikke kan lades opp. Så snart det godkjente temperaturområdet er nådd, lades batteriet opp.
Uten innsatt batteri signaliserer kontinuerlig lys i batteri-ladeindikatoren at støpselet er satt inn i stikkontakten og at ladeapparatet er driftsklart.
Betydning av inikatorelementene (AL 1830 CV)
Blinklys (hurtig) grønn batteri-ladeindikator
Hurtigladingen signaliseres ved hurtig blinking i den grønne batteri-ladeindikatoren.
Merknad: Hurtigoppladingen er kun mulig hvis batteriets temperatur er i godkjent ladetemperaturområde, se avsnitt "Tekniske data".
Blinklys (langsomt) grønn batteri-ladeindikator
Ved batteriets ladetilstand på ca. 80% blinker den grønne batteri-ladeindikatoren langsomt.
Batteriet kan tas ut og brukes umiddelbart.
Kontinuerlig grønn batteriladeindikator
Kontinuerlig lysende grønn ladeindikator signaliserer at batteriet er fullt oppladet.
Hvis batteriet ikke er satt inn, viser det at ladeindikatoren lyser kontinuerlig at nettstøpselet er satt inn i stikkontakten og at laderen er klar til bruk.
Kontinuerlig lys rød batteri-ladeindikator
Kontinuerlig lys i den røde batteri- ladeindikatoren signaliserer at batteriets
temperatur er utenfor den tillatte temperaturen for lading, se avsnitt "Tekniske data". Så snart det tillatte temperaturområdet er nädd, kobler ladeapparatet automatisk om til hurtigopplading.
Blinklys rød batteri-ladeindikator
Blinklyset i den røde batteri-ladeindikatoren signaliserer en annen feil i oppladingen, se - årsak og avhjelp".
Betjening
Inn-/utkobling (se bilder C og D)
For innkobling trykker du først på sperren (3) og holder denne trykt inne. Trykk deretter på av/på-bryteren (2) og hold den trykt inne.
For utkobling slipper du sperren (3) og deretter på-/av-bryteren (2).
Sagefunksjon
Selv om tannåpningen muliggjør grenskjæring opptil ∅ 20 mm, er spissen på knivbjelken beregnet til snitt på opptil ∅ 20 mm.
Arbeide med hekksaksen (se bilde E)
Beveg hekksaksen jevnt fremover på klippelinjen. Den dobbelte knivbjelken muliggjør skjæring i begge retningen eller med pendelbevegelser fra den ene siden til den andre. Klipp først sidene på hekken, så overkanten.
For å få sidene rette, anbefaler vi å klippe i vokseretningen nedenfra og oppover. Hvis det klippes ovenfra og nedover, beveger de tynnere grenene seg utover, slik at det kan oppstå tynne steder eller hull.
For til slutt å klippe overkanten rett, lønner det seg å spenne en snor i nødvendig høyde over hele hekkens lengde.
Pass på at du ikke klipper gjenstander som f.eks. stålträder. Kniver eller drivverk kan bli skadet.
Anti-blokkerings-mekanisme
Hvis kniven blokkerer i motstandsdyktig materiale, øker motorbelastningen. Den intelligente mikroelektronikken registrerer denne overlastsituasjonen og gjentar flere ganger
90 | Norsk
motorens omkobling slik at blokkering av knivene forhindres og materialet kappes.
Denne hørbare omkoblingen tar opptil 3 s.
Etter kappingen arbeider hageredskapet videre i normal tilstand eller kniven blir ved vedvarende overbelastning automatisk stående i åpnet tilstand (f.eks. när et stykke metallgjerde blokkerer hageredskapet).
Feilsøking
Hekksaks
Symptom Mulig årsak Løsning
| Hekksaksen går ikke Utladet batteri Lad opp batteriet, se også “Henvisninger om opplading” | ||
| Hekksaksen går rykkvis Intern kabling i hageredskapet er defekt Ta kontakt med kundeservice | ||
| Motoren går, knivene står stille | Intern feil Ta kontakt med kundeservice | |
| Knivene blir varme Kniven er butt Få knivbjelken slipt | ||
| Kniven beveger seg ikke | Utladet batteri Lad opp batteriet, se også “Henvisninger om opplading” | |
| Defekt hageredskap Ta kontakt med kundeservice | ||
| Sterke vibrasjoner/ lyder | Defekt hageredskap Ta kontakt med kundeservice | |
| For kort klippetid pr. batteriopplading | For sterk friksjon på grunn av manglende smøring Sprøyt med smøreolje | |
| Kniven må rengjøres Rengjør kniven | ||
| dårlig klippeteknikk | se “Arbeidshenvisninger” (bilde E) | |
| Batteriet er ikke fullstendig oppladet Lad opp batteriet, se også “Henvisninger om opplading” | ||
| Knivene beveger seg langsomt eller anti-blokkerings-mekanismen fungerer ikke | Utladet batteri Lad opp batteriet, se også “Henvisninger om opplading” | |
| Batteriet er lagret utenfor godkjent temperaturområde | La batteriet varmes opp til romtemperatur (innenfor godkjent temperaturområde på 0-35 °C) | |
Batteri og ladeapparat
| Symptomer | Mulig årsak Løsning | |
| Rød batteri-ladeindikator blinkerIngen opplading mulig | Batteriet er ikke satt (riktig) inn | Sett batteri riktig på ladeapparatet |
| Batterikontaktene er tilsmusset | Rengjør batterikontaktene; f.eks. ved hyppig innsetting og fjerning av batteriet, skift eventuelt ut batteriet | |
| Batteriet er defekt | Skift ut batteriet | |
| Batteri-ladeindikatorer lyser ikke | Strømstøpselet til ladeapparatet er ikke satt (riktig) inn | Sett strømstøpselet (helt) inn i stikkontakten |
Symptomer Mulig årsak Løsning
Stikkontakt, strømledning eller ladeapparat er defekt
Sjekk strømspenningen, la ladeapparatet eventuelt kontrolleres av en autorisert kundeservice for Bosch-elektroverktøy
Service og vedlikehold
Vedlikehold, rengjøring og lagring
Ta batteriet ut av hageredskapet før alle arbeider på hageredskapet (f.eks. vedlikehold, verktøyskifte etc.) samt ved dets transport og oppbevaring. Ved utilsiktet betjening av på-/av-bryteren er det fare for skader.
▶ Hold produktet rent slik at du kan arbeide godt og sikkert.
Sett ikke andre gjenstander på hageredskapet.
Hold selve produktet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert.
Produktet må oppbevares på et sikkert sted, tørt og utilgjengelig for barn.
Sett ikke andre gjenstander på produktet.
Sikre at alle mutre, bolter og skruer sitter fast, slik at sikkert arbeide med produktet er mulig.
Sjekk hageredskapet og skift for sikkerhets skyld ut slitte eller skadede deler.
Pass på at deler som skal skiftes ut er fra Bosch.
Pleie av batteriet
For å sikre en optimal bruk av batteriet, må du ta hensyn til følgende informasjoner og tiltak:
- Beskytt batteriet mot fuktighet og vann.
- Lagre hageredskapet og batteriet kun i temperaturområdet fra -20^ og 50^ . La batteriet f. eks. om sommeren, ikke ligge i bilen.
- Lagre batteri separat og ikke i hageredskapet.
- Ikke la batteriet stå i hageredskapet ved direkte sol.
- Den optimale temperaturen for oppbevaring av batteriet er 5 °C.
- Rengjør ventilasjonssprekkene på batteriet regelmessig med en myk, ren og tørr pensel.
En vesentlig kortere driftstid etter opplading er et tegn på at batteriet er oppbrukt og må skiftes ut.
Kundeservice og kundeveiledning
Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på
www.bosch-pt.com
Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.
Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64 87 89 50
Faks: 64 87 89 55
Du finner adresser til andre verksteder på:
Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.
Ved forsendelse gjennom tredje personer (f.eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.
Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Ta også hensyn til videreførende nasjonale forskrifter.
Deponering
Produkter, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.
Iht. det europeiske direktivet 2012/19/EU om gamle redskap og iht. det europeiske direktivet 2006/66/EF må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.
