BRUKSANVISNING WSG 17125 PRT Fein

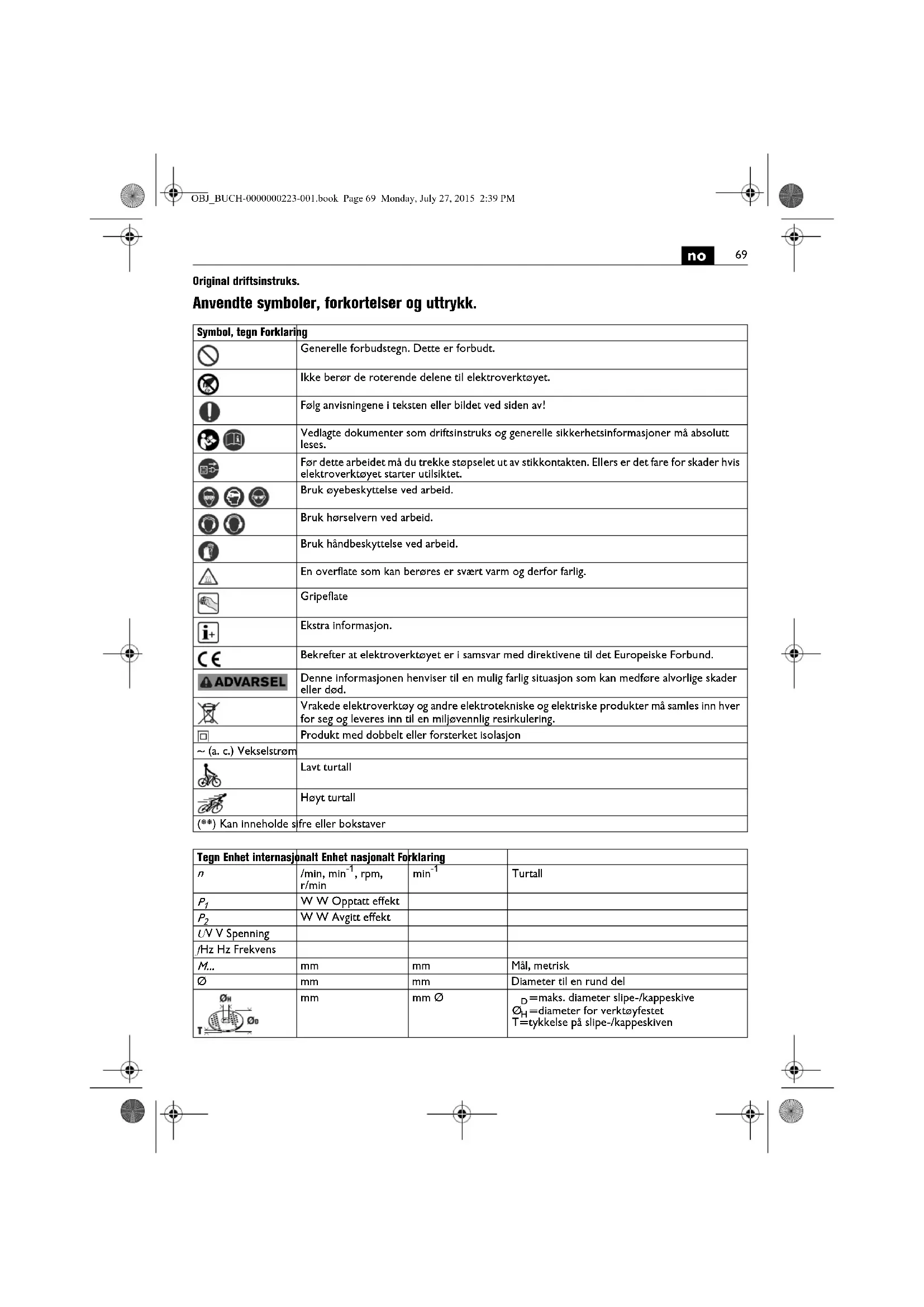

Original driftsinstruks. Anvendte symboler, forkortelser og uttrykk. Symbol, tegn Forklaring Generelle forbudstegn. Dette er forbudt. Ikke berør de roterende delene til elektroverktøyet. Følg anvisningene i teksten eller bildet ved siden av! Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolutt leses. Før dette arbeidet må du trekke støpselet ut av stikkontakten. Ellers er det fare for skader hvis elektroverktøyet starter utilsiktet. Bruk øyebeskyttelse ved arbeid. Bruk hørselvern ved arbeid. Bruk håndbeskyttelse ved arbeid. En overflate som kan berøres er svært varm og derfor farlig. Gripeflate Ekstra informasjon. Bekrefter at elektroverktøyet er i samsvar med direktivene til det Europeiske Forbund. Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader eller død. Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering. Produkt med dobbelt eller forsterket isolasjon ~ (a. c.) Vekselstrøm Lavt turtall Høyt turtall (**) Kan inneholde sifre eller bokstaver Tegn Enhet internasjonalt Enhet nasjonalt Forklaring

For din egen sikkerhet. Les gjennom alle advarslene og anvisningene. Unnlatelse av å over- holde advarslene og nedenstående anvisninger kan med- føre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Ikke bruk dette elektroverktøyet før du har lest og forstått denne driftsinstruksen og de vedlagte “Generelle sikkerhetsinformasjonene” (doku- mentnummer 3 41 30 054 06 1). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lånes bort eller selges videre. Følg også de vanlige nasjonale arbeidsmiljøbestemmelse- ne. Elektroverktøyets formål: håndført vinkelsliper til tørrsliping og kapping av metall og stein med innsatsverktøy og tilbehør godkjent av FEIN i værbeskyttede omgivelser. Dette elektroverktøyet er også beregnet til bruk på vek- selstrømgeneratorer med tilstrekkelig ytelse, som oppfyl- ler kravene i standard ISO 8528, modellklasse G2. Denne standarden oppfylles ikke hvis den såkalte klirrfaktoren overskrider 10 %. I tvilstilfeller må du informere deg om den generatoren du bruker. Felles advarsler om sliping, sandpapirsliping, arbeid med stålbørster og kapping Dette elektroverktøyet skal brukes som sliper, sandpapir- sliper, stålbørste og kappemaskin. Vær oppmerksom på sikkerhetsanvisningene, anvendelsesinformasjon og data som medfølger maskinen. Dersom disse anvisninger ikke følges, kan det resultere i elektrisk overslag, brann eller store personskader. Dette elektroverktøyet er ikke egnet til polering. Hvis elektroverktøyet brukes til formål det ikke er beregnet til, kan dette forårsake farer og skader. Ikke bruk tilbehør som ikke er spesielt beregnet og anbe- falt av produsenten for dette elektroverktøyet. Selv om du kan feste tilbehøret på elektroverktøyet ditt, garante- rer dette ingen sikker bruk. Det godkjente turtallet til innsatsverktøyet må være minst like høyt som det maksimale turtallet som er angitt på elektroverktøyet. Tilbehør som dreies hurtigere enn godkjent, kan brekke og slynges rundt. Utvendig diameter og tykkelse på innsatsverktøyet må tilsvare målene som er angitt for bruk i dette elektroverk- tøyet. Gale innsatsverktøy kan ikke sikres eller kontrolle- res tilstrekkelig. Innsatsverktøy med gjenget innsats må passe nøyaktig til gjenget i slipespindelen. Ved innsatsverktøy som monte- res ved hjelp av flens, må innsatsverktøyets hulldiameter passe til flensens opptaksdiameter. Innsatsverktøy som ikke festes helt nøyaktig på elektroverktøyet, roterer ujevnt, vibrerer meget sterkt og kan føre til tap av kon- trollen. Ikke bruk skadede innsatsverktøy. Sjekk før hver bruk om innsatsverktøy slik som slipeskiver er splintret eller rev- net, om slipetallerkener er revnet eller svært slitt, om stålbørster har løse eller har brukkede tråder. Hvis elek- troverktøyet eller innsatsverktøyet faller ned, må du kon- trollere om det er skadet eller bruk et ikke skadet innsatsverktøy. Når du har kontrollert og satt inn innsats- verktøyet, må du holde personer som oppholder seg i nærheten unna det roterende innsatsverktøyet og la elek- troverktøyet gå i ett minutt med maksimalt turtall. Som regel brekker skadede innsatsverktøy i løpet av denne testtiden. mm mm Ø

=maks. diameter slipetallerken mm mm M=gjenge for spennflens l=lengde på gjengespindelen kg kg Vekt tilsvarende EPTA-Procedure 01

pCpeak dB dB Maksimalt lydtrykknivå K... Usikkerhet m/s

Svingningsemisjonsverdi iht. EN 60745 (vektorsum fra tre retninger) h,AG m/s

Basis- og avledede enheter fra det internasjonale enhetssystemet SI. Tegn Enhet internasjonalt Enhet nasjonalt Forklaring OBJ_BUCH-0000000223-001.book Page 70 Monday, July 27, 2015 2:39 PM71

Bruk personlig beskyttelsesutstyr. Avhengig av typen bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselvern, ver- nehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. Øynene bør beskyt- tes mot fremmedlegemer som kan slynges rundt ved visse typer bruk. Støv- eller pustevernmasker må filtrere den typen støv som oppstår ved den aktuelle bruken. Hvis du er utsatt for sterk støy over lengre tid, kan det medføre skader på hørselen. Pass på at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle som går inn i arbeidsområdet må bruke personlig verneutstyr. Brukne deler til verktøy- et eller brukne innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområ- det. Hold maskinen kun på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning kan også sette maski- nens metalldeler under spenning og føre til elektriske støt. Hold strømledningen unna roterende innsatsverktøy. Hvis du mister kontrollen over elektroverktøyet kan strøm- ledningen kappes eller komme inn i verktøyet, og hånden eller armen din kan komme inn i det roterende innsats- verktøyet. Legg aldri elektroverktøyet ned før innsatsverktøyet er stanset helt. Det roterende innsatsverktøyet kan komme i kontakt med overflaten der maskinen legges ned, slik at du kan miste kontrollen over elektroverktøyet. La aldri elektroverktøyet være innkoblet mens du bærer det. Tøyet ditt kan komme inn i det roterende innsats- verktøyet hvis det tilfeldigvis kommer i kontakt med verktøyet og innsatsverktøyet kan da bore seg inn i krop- pen din. Rengjør ventilasjonsåpningene til elektroverktøyet med jevne mellomrom. Motorviften trekker støv inn i huset, og en stor oppsamling av metallstøv kan medføre elek- trisk fare. Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene. Bruk ikke innsatsverktøy som krever flytende kjølemid- ler. Bruk av vann eller andre flytende kjølemidler kan føre til elektriske støt. Tilbakeslag og tilsvarende advarsler Tilbakeslag er innsatsverktøyets plutselige reaksjon etter at det har hengt seg opp eller blokkerer. Dette kan gjelde slipeskiven, slipetallerkenen, stålbørsten osv.. Opphen- ging eller blokkering fører til at det roterende innsats- verktøyet stanser helt plutselig. Slik akselereres et ukontrollert elektroverktøy mot innsatsverktøyets dreieretning på blokkeringstedet. Hvis f. eks. en slipeskive henger seg opp eller blokkerer i arbeidsstykket, kan kanten på slipeskiven som dykker inn i arbeidsstykket, henge seg opp og slik brekker slipeski- ven eller forårsaker et tilbakeslag. Slipeskiven beveger seg da mot eller bort fra brukeren, avhengig av skivens dreieretning på blokkeringsstedet. Slik kan slipeskiver også brekke. Et tilbakeslag er resultat av en gal eller feilaktig bruk av elektroverktøyet. Det kan unngås ved å følge egnede sik- kerhetstiltak som beskrevet nedenstående. Hold elektroverktøyet godt fast og plasser kroppen og armene dine i en stilling som kan ta imot tilbake- slagskrefter. Bruk alltid ekstrahåndtaket – hvis dette fin- nes – for å ha størst mulig kontroll over tilbakeslagskrefter eller reaksjonsmomenter ved oppkjø- ring. Brukeren kan beherske tilbakeslags- og reaksjons- momenter med egnede tiltak. Hold aldri hånden i nærheten av det roterende innsats- verktøyet. Innsatsverktøyet kan bevege seg over hånden din ved tilbakeslag. Unngå at kroppen din befinner seg i området der elektro- verktøyet vil bevege seg ved et tilbakeslag. Tilbakeslaget driver elektroverktøyet i motsatt retning av slipeskivens dreieretning på blokkeringsstedet. Vær spesielt forsiktig i hjørner, på skarpe kanter osv. Du må forhindre at innsatsverktøy avprelles fra arbeidsstyk- ket eller klemmes fast. Det roterende innsatsverktøyet har en tendens til å klemmes fast i hjørner, på skarpe kan- ter eller hvis det avprelles. Dette forårsaker tap av kon- troll eller tilbakeslag. Bruk ikke kjedesagblad eller tannet sagblad. Slike inn- satsverktøy fører ofte til tilbakeslag eller til at man mister kontrollen over elektroverktøyet. Spesielle advarsler om sliping og kapping Bruk kun slipeskiver som er godkjent for dette elektro- verktøyet og et vernedeksel som er konstruert for denne typen slipeskive. Slipeskiver som ikke ble konstruert for dette elektroverktøyet, kan ikke beskyttes tilsvarende og er ikke sikre. Buede slipeskiver må monteres slik at slipeflaten ikke peker ut over vernedekselkanten. En usakkyndig montert slipeskive som peker ut over kanten på vernedekselet, kan ikke beskyttes tilstrekkelig. Vernedekselet må monteres sikkert på elektroverktøyet og innstilles slik at det oppnås så stor sikkerhet som mulig med at den minste delen på slipeskiven peker åpent mot brukeren. Vernedekslelet beskytter betje- ningspersonen mot bruddstykker, tilfeldig kontakt med slipeskiven og gnister som kan antenne klær. Slipeskiver må kun brukes til anbefalt type bruk. F. eks.: Ikke slip med sideflaten til en kappeskive. Kappeskiver er beregnet til materialfjerning med kanten på skiven. Inn- virkning av krefter fra siden kan føre til at slipeskivene brekker. Bruk alltid uskadede spennflenser i riktig størrelse og form for den slipeskiven du har valgt. Egnede flenser støtter slipeskiven og reduserer slik faren for at slipeski- ven brekker. Flenser for kappeskiver kan være annerle- des enn flenser for andre slipeskiver. Ikke bruk slitte slipeskiver fra større elektroverktøy. Sli- peskiver for større elektroverktøy er ikke beregnet til de høyere turtall på mindre elektroverktøy og kan brekke. OBJ_BUCH-0000000223-001.book Page 71 Monday, July 27, 2015 2:39 PM72

Ytterligere spesielle advarsler for kappesliping Unngå blokkering av kappeskiven eller for sterkt pres- strykk. Ikke utfør for dype snitt. En overbelastning av kappeskiven øker slitasjen og tendensen til fastkiling eller blokkering og dermed også muligheten til tilbakeslag eller brudd på slipeskiven. Unngå området foran og bak den roterende kappeskiven. Hvis kappeskiven beveger seg bort fra deg i arbeidsstyk- ket, kan elektroverktøyet med den roterende skiven ved tilbakeslag slynges direkte mot kroppen din. Hvis kappeskiven blokkerer eller du avbryter arbeidet, slår du av elektroverktøyet og holder det rolig til skiven er stanset helt. Forsøk aldri å trekke den roterende kapp- eskiven ut av snittet, ellers kan det oppstå et tilbakeslag. Finn og fjern årsaken til blokkeringen. Ikke start elektroverktøyet igjen så lenge det befinner seg i arbeidsstykket. La kappeskiven oppnå det maksi- male turtallet før du fortsetter forsiktig med snittet. Ellers kan skiven henge seg opp, springe ut av arbeidsstykket eller forårsake tilbakeslag. Støtt plater eller store arbeidsstykker for å redusere risi- koen for tilbakeslag fra en fastklemt kappeskive. Store arbeidsstykker kan bøyes av sin egen vekt. Arbeidsstyk- ket må støttes på begge sider, både nær kappesnittet og på kanten. Vær spesielt forsiktig ved «inndykkingssnitt» i vegger eller andre uoversiktelige områder. Den inntrengende kappeskiven kan treffe på gass- eller vannledninger, elek- triske ledninger eller gjenstander som kan forårsake tilba- keslag. Spesielle advarsler om sandpapirsliping Ikke bruk overdimensjonerte slipeskiver, følg produsen- tens informasjoner om slipepapirstørrelsen. Slipeskiver som peker ut over slipetallerkenen kan forårsake skader og føre til at slipeskivene blokkerer eller revner eller til at det oppstår tilbakeslag. Spesielle advarsler for arbeid med stålbørster Husk på at stålbørsten mister stålbiter i løpet av vanlig bruk. Ikke overbelast ståldelene med for sterkt pres- strykk. Ståldeler som slynges bort kan lett trenge inn gjennom tynt tøy og/eller hud. Hvis det anbefales å bruke et vernedeksel, må du forhin- dre at vernedekselet og stålbørsten kan berøre hveran- dre. Tallerken- og koppbørster kan få større diameter med presstrykk og sentrifugalkrefter. Ytterligere sikkerhetsinformasjoner Bruk elastiske mellomlegg, hvis disse leveres sammen med slipeskiven. Vær sikker på at innsatsverktøyet blir montert i henhold til produsentens anvisninger. Verktøyet må kunne dreies fritt. Feil montert verktøy kan løsne under arbeid og for- årsake skader. Bruk slipeskiven forsiktig og oppbevar denne slik produ- senten sier. En skadet slipeskive kan sprenges i løpet av arbeidet. Ved bruk av innsatsverktøy med gjengeinnsats må du passe på at gjengene i innsatsverktøyet er lange nok til opptak av elektroverktøyets spindellengde. Gjengene i innsatsverktøyet må passe sammen med gjengene på spindelen. Galt monterte innsatsverktøy kan løsne i løpet av brukstiden og forårsake skader. Rett ikke el-verktøyet mot deg selv, andre personer eller dyr. Det er fare for skader pga. skarpe eller varme innsats- verktøy. Pass på skjulte elektriske ledninger, gass- og vannrør. Kontroller arbeidsområdet f. eks. med et metallsøkeap- parat før arbeidet påbegynnes. Bruk et stasjonært avsuganlegg, blås ofte gjennom venti- lasjonsspaltene og koble til en jordfeilbryter. Ved ekstreme bruksvilkår kan det ved bearbeidelse av metall sette seg strømledende støv inne i elektroverktøyet. Beskyttelsesisolasjonen til elektroverktøyet kan svekkes. Det er forbudt å skru eller nagle skilt eller tegn på elek- troverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt. Bruk klebeskilt. Arbeid alltid med ekstrahåndtaket. Ekstrahåndtaket sik- rer en pålitelig føring av elektroverktøyet. Sjekk strømledningen og støpselet mht. skader før igang- setting. Anbefaling: Elektroverktøyet må alltid brukes med en jordfeilbryter dimensjonert til jordfeilstrøm på 30 mA eller mindre. Hånd-arm-vibrasjoner Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de vanlige anvendelsene til elektro-verktøyet. Men hvis elektro- verktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan sving- ningsnivået avvike. Dette kan øke vibrasjonsbelastningen tydelig for hele arbeidstiden. Til en nøyaktig vurdering av vibrasjonsbelastningen bør det også tas hensyn til tidene når maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden. Bestem ekstra sikkerhetstiltak for å beskytte brukeren mot svingningsvirkninger som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Håndtering av farlig støv I arbeidsprosesser der dette verktøyet fjerner deler av materialer kan det oppstå støv som kan være farlig. Berøring eller innånding av noen typer støv som f. eks. av asbest og asbestholdige materialer, blyholdig maling, metall, noen tresorter, mineraler, silikatpartikler av stein- holdige materialer, løsemidler for maling, trebeskyttel- sesmidler, bunnstoff for båter kan utløse allergiske reaksjoner og/eller åndedrettssykdommer, kreft, for- plantningsskader hos mennesker. Risikoen ved innånding av støv er avhengig av eksponeringen. Bruk en avsuging som passer til støvet som oppstår, bruk personlig beskyt- telsesutstyr og sørg for en god ventilasjon av arbeidsplas- sen. Overlat bearbeidelsen av asbestholdig material kun til fagfolk. OBJ_BUCH-0000000223-001.book Page 72 Monday, July 27, 2015 2:39 PM73

Trestøv og lettmetallstøv, varme blandinger av slipestøv og kjemiske stoffer kan ved ugustige vilkår antenne seg selv og forårsake en eksplosjon. Unngå gnistsprut i ret- ning av støvbeholderen og en overoppheting av el-verk- tøyet og slipematerialet, tøm støvbeholderen i tide, følg bearbeidelsesinstruksene til materialprodusenten og de gyldige nasjonale forskriftene for materialene som skal bearbeides. Bruksinformasjon. Gjenstartsperren forhindrer at vinkelsliperen (se tabell) starter automatisk igjen hvis strømtilførselen under drif- ten, f.eks. ved å trekke ut nettstøpselet, også bare kort, avbrytes. Vinkelsliper med elektronikk (se tabell) er utstyrt med en overbelastnings- og blokkeringsbeskyttelse. Ved overbe- lastning eller blokkering av innsatsverktøyet avbrytes strømtilførselen. Slå elektroverktøyet av i dette tilfellet, ta det av fra arbeidsstykket og kontroller innsatsverktøy- et. Slå deretter elektroverktøyet på igjen. Trykk kun på låseknappen når motoren står stille (seside8). Dreining av girhodet: Sving girhodet forsiktig og uten å ta det av fra huset i den nye posisjonen (Se side 10). Vedlikehold og kundeservice. Ved ekstreme bruksvilkår kan det ved bearbei- delse av metall sette seg ledende metallstøv støv inne i elektroverktøyet. Beskyttelsesisola- sjonen til elektroverktøyet kan innskrenkes. Blås ofte gjennom den innvendige delen av el-verktøyet gjennom ventilasjonsspaltene med tørr og oljefri trykkluft og til- slutt en jordfeilbryter. Hvis strømledningen til elektroverktøyet er skadet må den skiftes ut med original ledning som fås kjøpt hos FEIN-forhandlere. Den aktuelle reservedelslisten for dette elektroverktøyet finner du på internettet under www.fein.com. Følgende deler kan du skifte ut selv etter behov: Innsatsverktøy, ekstrahåndtak, spennflens, vernedeksel Reklamasjonsrett og garanti. Reklamasjonsretten for produktet gjelder jf. de lovmes- sige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produsen- tens garantierklæring. Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke inngår i din leveranse. Samsvarserklæring. Firmaet FEIN erklærer som eneansvarlig at dette produk- tet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen. Tekniske underlag hos: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd Miljøvern, deponering. Emballasjer, gammelt elektroverktøy og tilbehør må leve- res inn til miljøvennlig resirkulering. Tilbehørutvalg (Se side 16). Bruk kun originalt FEIN-tilbehør. Tilbehøret må være beregnet for denne elektroverktøy-typen. A Grovslipeskive, lamellslipeskive (må kun brukes med montert vernedeksel) B Kappeskive (brukes bare med montert vernedeksel) C Stålbørste, filtslipetallerken D Støttedisk for fiberslipeskiver, fiberslipeskiver (må kun monteres med de medleverte støttedisk- spennelementene, må kun brukes med montert hånd- beskyttelse eller vernedeksel) E Ståltråd-kjeglebørste F Slipetallerken med borrelås, heft-slipeskiver, heftsli- pesfilt, svamper (må kun brukes med montert håndbeskyttelse) G Stålbørste, lamellslipehjul (må kun brukes med montert håndbeskyttelse) WSG12-125P (**) WSG17-70 Inox (**) WSG12-125PQ (**) WSG15-125PR (**) WSG15-125P (**) WSG15-125PRT (**) WSG15-125PQ (**) WSG17-125PR (**) WSG17-125P (**) WSG17-125PRT (**) WSG17-125PQ (**) WSG17-150PR (**) WSG17-125PS (**) WSG17-150PRT (**) WSG17-125PSQ (**) WSG17-70 InoxR (**) WSG17-150P (**) WSG17-70 InoxRT (**) WSG17-150PQ (**) OBJ_BUCH-0000000223-001.book Page 73 Monday, July 27, 2015 2:39 PM74
