BRUKSANVISNING NDE 10 Neptun

2. Produktbeskrivelse og

3. Formålsbestemt anvendelse

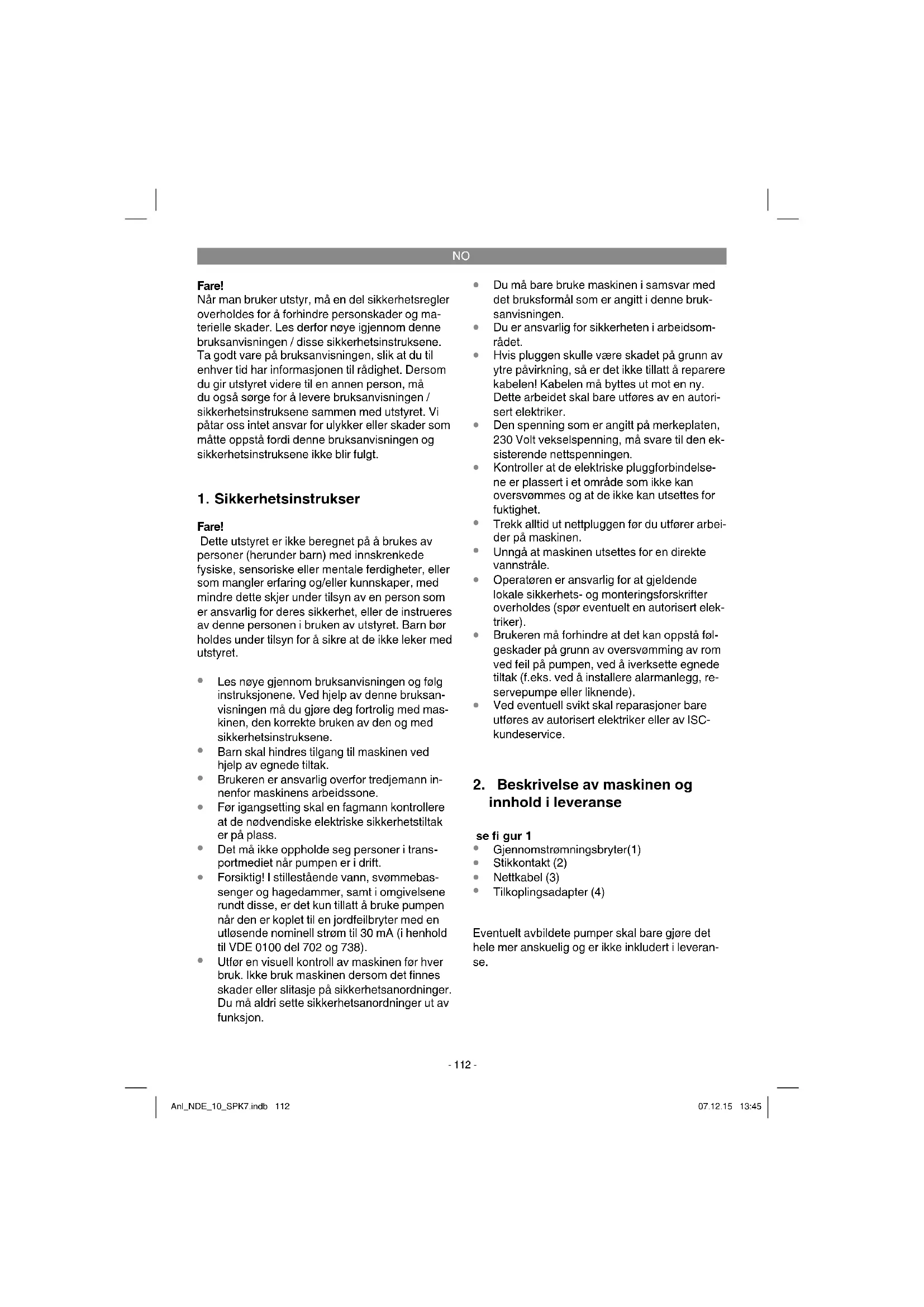

Fare! Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og ma- terielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.

1. Sikkerhetsinstrukser

Fare! Dette utstyret er ikke beregnet på å brukes av personer (herunder barn) med innskrenkede fysiske, sensoriske eller mentale ferdigheter, eller som mangler erfaring og/eller kunnskaper, med mindre dette skjer under tilsyn av en person som er ansvarlig for deres sikkerhet, eller de instrueres av denne personen i bruken av utstyret. Barn bør holdes under tilsyn for å sikre at de ikke leker med utstyret.

Les nøye gjennom bruksanvisningen og følg instruksjonene. Ved hjelp av denne bruksan- visningen må du gjøre deg fortrolig med mas- kinen, den korrekte bruken av den og med sikkerhetsinstruksene.

Barn skal hindres tilgang til maskinen ved hjelp av egnede tiltak.

Brukeren er ansvarlig overfor tredjemann in- nenfor maskinens arbeidssone.

Det må ikke oppholde seg personer i trans- portmediet når pumpen er i drift.

Forsiktig! I stillestående vann, svømmebas- senger og hagedammer, samt i omgivelsene rundt disse, er det kun tillatt å bruke pumpen når den er koplet til en jordfeilbryter med en utløsende nominell strøm til 30 mA (i henhold til VDE 0100 del 702 og 738).

Du må bare bruke maskinen i samsvar med det bruksformål som er angitt i denne bruk- sanvisningen.

Kontroller at de elektriske pluggforbindelse- ne er plassert i et område som ikke kan oversvømmes og at de ikke kan utsettes for fuktighet.

Brukeren må forhindre at det kan oppstå føl- geskader på grunn av oversvømming av rom ved feil på pumpen, ved å iverksette egnede tiltak (f.eks. ved å installere alarmanlegg, re- servepumpe eller liknende).

Ved eventuell svikt skal reparasjoner bare utføres av autorisert elektriker eller av ISC- kundeservice.

2. Beskrivelse av maskinen og

innhold i leveranse se fi gur 1

Gjennomstrømningsbryter (1)

3. Formålstjenlig bruk

Kan brukes til hovedforsyningen av huset med vann i hus og fritidsboliger. Ideell når vannings- pumper skal bygges om til vannautomat for hus- holdning. Den elektroniske gjennomstrømnings- bryteren med tørrgangssikring kopler pumpen automatisk inn ved vannbehov. Pumpen koples ut igjen når vannuttaket stoppes. Enkel montering på alle hagepumper med 33,3 mm (R1)-kopling! Enkel tilkopling takket være for- montert strømkabel og stikkontakt. Vær oppmerksom på at vårt utstyr ikke er kons- truert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk.

5. Installasjon og oppstart

Slå av pumpen og trekk ut pumpens nettplugg. Fjern eksisterende trykkledning direkte på pum- pen. Kontroller at utluftingen av pumpen er korrekt (følg i denne forbindelse bruksanvisningen for pumpen). Skru tilkoplingsadapteren (fi g. 1/pos. 4) på pumpens trykkledningstilkopling (fi g. 3). Sett gjennomstrømningsbryteren (fi g. 1/pos. 1) med koplingens gjenger (fi g. 2/pos. 5) på tilkoplingsad- apteren og skru den forsvarlig fast på tilkoplings- adapteren (fi g. 4) med overfalsmutteren (fi g. 4/ pos. 10). Det er tvingende nødvendig at gjennom- strømningsbryteren står i loddrett stilling, det vil si at tilkoplingen til pumpen (fi g. 2/pos. 5) må ligge underst, og tilkoplingen til trykkledningen (fi g. 2/ pos. 6) må ligge øverst. I andre stillinger vil ikke gjennostrømningsbryteren kunne fungere korrekt. Løft opp tilbakeslagsventilen (fi g. 5) etter håndta- ket (fi g. 2/pos. 7), og fyll gjennomstrømningsbry- ten forsiktig med væske som skal pumpes opp til nederste ende av gjengene på trykktilkoplingen (fi g. 2/pos. 6) for å forhindre at anlegget går tørt. Skru deretter trykkledningen fast til den hertil tiltenkte tilkoplingen (fi g. 2/pos. 6) på gjennom- strømningsbryteren. Sørg i denne forbindelse for å bruke egnet tetning, f.eks. tefl onbånd (ikke inkludert i leveransen). Plugg pumpens nettplugg inn i stikkontakten (fi g. 1/pos. 2) på baksiden av gjennomstrømningsbryteren. Når du har kontrol- lert alle opprettede tilkoplinger og alle ledninger, må det koples en forbruker til trykkledningen, og denne må åpnes, slik at eksisterende luft kan slippe ut av trykkledningen før pumpeprosessen startes. Kople gjennomstrømningsbryterens nett- kabel (fi g. 1/pos. 3) til en jordet stikkontakt på 230 V ~ 50Hz med tilstrekkelig sikring (min. 10A). Gjennomstrømningsbryteren er nå klar til drift. Slå på pumpen, dersom denne er utstyrt med bryter. Hvis dette ikke er tilfelle, starter nå pumpen auto- matisk og begynner å pumpe. Så snart det kom- mer ut væske som skal pumpes, kan forbrukeren stenges. Gjennomstrømningsbryteren kopler nå ut stikkontakten (fi g. 1/pos. 2). Demonteringen skjer tilsvarende, men i motsatt rekkefølge. Når gjennomstrømningsbryteren set- tes til lagring, må du passe på at det ikke fi nnes væske som skal pumpes i gjennomstrømnings- bryteren, slik at du hindrer frostskader.

Grønn og gul lysdiode lyser: Pumpen er i drift, en forbruker for uttak av væske som pumpes er åpen. Grønn og rød lysdiode lyser: Pumpen kjører i tørr tilstand, uten væske som skal pumpes. Gjennomstrømningsbryteren utfører 3 forsøk på å utbedre tilstanden med tørrgang, før tørrgangsbeskyttelsen utløses defi nitivt. Grønn lysdiode lyser, rød lysdiode blinker: Tørrgangsbeskyttelsen har utløst. Det er ikke lenger mulig å suge inn væske som skal pumpes. Finn og utbedre årsaken til feilen (f.eks. utett sugeledning) ved hjelp av bruksanvisningen for pumpen. Sett deretter pumpen i drift igjen ved å betjene Reset-bryteren (fi g. 2/pos. 9) på gjennom- strømningsbryteren.

7. Utskiftning av nettkabelen

Hvis nettkabelen til denne maskinen blir skadet, må den skiftes ut av produsenten, av produsen- tens kundeservice eller tilsvarende kvalifi sert person, slik at risikoer unngås.

Gjennomstrømningsbryteren er vedlikeholdsfri. Det skal bare utføres regelmessige kontroller av at forskruningene og ledningene sitter korrekt, forsvarlig fast og er tette, slik at årsaker til feil kan oppdages og utbedres så tidlige som mulig.

9. Bestilling av reservedeler

Når man bestiller reservedeler, bør følgende opp- lysninger angis:

Feil Mulig årsak Utbedring Pumpen koples ikke inn - Strømbrudd - Pumpen er ikke slått på - Det fi nner ikke sted uttak av væske som skal pumpes, trykkledningen står under tilstrekkelig trykk - Kontroller ledningen og sikringen - Slå pumpen på - Åpne forbruker Pumpen kopler seg stadig ut og inn - Trykksiden er ikke tett - Kontroller om det fi nnes utettheter på forbrukere og trykkledning Pumpen koples ikke ut - Trykksiden er ikke tett - Åpen forbruker - Kontroller om det fi nnes utettheter på forbrukere og trykkledning - Steng forbrukeren Anl_NDE_10_SPK7.indb 115Anl_NDE_10_SPK7.indb 115 07.12.15 13:4507.12.15 13:45NO

Kun for EU-land Ikke kast elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2012/19/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning. Recycling-alternativ til oppfordring om returnering: Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en fors- kriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette. Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette. Med forbehold om tekniske endringer Anl_NDE_10_SPK7.indb 116Anl_NDE_10_SPK7.indb 116 07.12.15 13:4507.12.15 13:45NO

1. Disse garantivilkårene retter seg utelukkende mot forbrukere, det vil si naturlige personer, som ikke

vil bruke dette produktet verken i rammen av næringslivsvirksomhet eller annen selvstendig virk- somhet. Disse garantivilkårene gjelder for ekstra garantiytelser som ovenfor nevnte produsent lover dem som kjøper produsentens nye maskiner, i tillegg til den lovfestede garantien. Dine lovfestede krav på garantiytelser berøres ikke av denne garantien. Vår garantiytelse er gratis for deg.

2. Garantiytelsen dekker kun mangler på en maskinen som du har kjøpt ny fra ovenfor nevnte produ-

sent, og som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen. Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yr- kesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i løpet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.

3. Vår garanti dekker ikke:

- Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-fors- kriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkerhetsfors- kriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold. - Skader på maskinen som skyldes feil eller ikke-forskriftsmessig bruk (for eksempel overbelast- ning av maskinen eller bruk av ikke tillatte redskaper og tilbehør), inntrenging av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv, transportskader), bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned). - Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.

4. Garantitiden gjelder i 60 måneder og begynner å løpe fra og med kjøpsdatoen for maskinen. Ga-

rantikrav skal gjøres gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantitid begynner å gjelde for maskinen eller eventuelle monterte reservedeler på grunn av denne garantiy- telsen. Dette gjelder også ved anvendelse av service på stedet.

5. Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettad-

ressen: www.isc-gmbh.info. Hold tilgjengelig kvitteringen for kjøpet eller andre papirer som doku- menterer at du har kjøpt en ny maskin. Maskiner som sendes inn uten tilhørende dokumentasjon eller uten merkeplate, prekluderes fra garantiytelse på grunn av manglende mulighet for å tilordne dem. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en re- parert eller en ny maskin. Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjel- der for garantien i henhold til serviceinformasjonen i denne bruksanvisningen. Anl_NDE_10_SPK7.indb 117Anl_NDE_10_SPK7.indb 117 07.12.15 13:4507.12.15 13:45IS
