BRUGSANVISNING NDE 10 Neptun

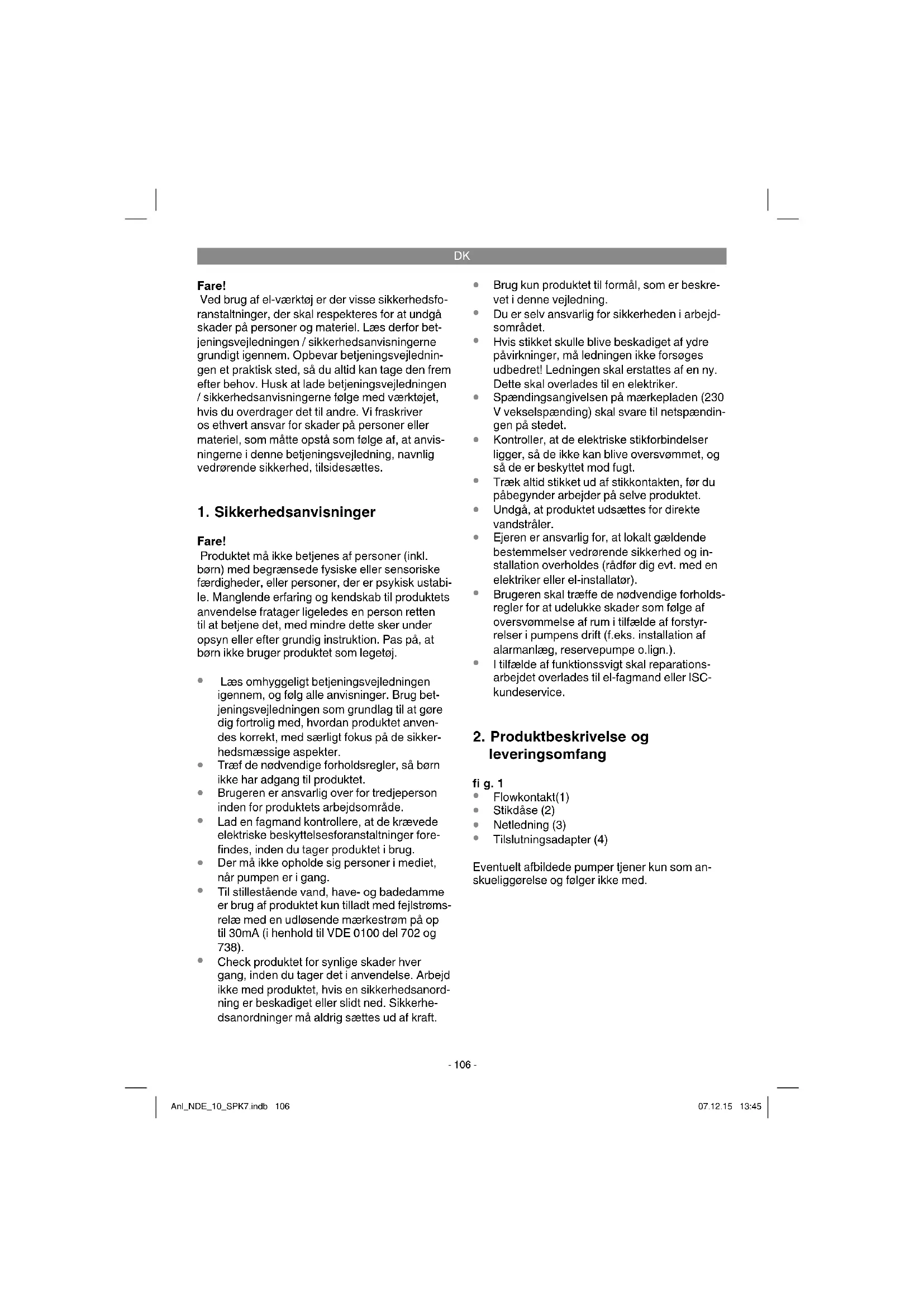

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Fare! Produktet må ikke betjenes af personer (inkl. børn) med begrænsede fysiske eller sensoriske færdigheder, eller personer, der er psykisk ustabi- le. Manglende erfaring og kendskab til produktets anvendelse fratager ligeledes en person retten til at betjene det, med mindre dette sker under opsyn eller efter grundig instruktion. Pas på, at børn ikke bruger produktet som legetøj.

Læs omhyggeligt betjeningsvejledningen igennem, og følg alle anvisninger. Brug bet- jeningsvejledningen som grundlag til at gøre dig fortrolig med, hvordan produktet anven- des korrekt, med særligt fokus på de sikker- hedsmæssige aspekter.

Træf de nødvendige forholdsregler, så børn ikke har adgang til produktet.

Lad en fagmand kontrollere, at de krævede elektriske beskyttelsesforanstaltninger fore- findes, inden du tager produktet i brug.

Der må ikke opholde sig personer i mediet, når pumpen er i gang.

Til stillestående vand, have- og badedamme er brug af produktet kun tilladt med fejlstrøms- relæ med en udløsende mærkestrøm på op til 30mA (i henhold til VDE 0100 del 702 og 738).

Check produktet for synlige skader hver gang, inden du tager det i anvendelse. Arbejd ikke med produktet, hvis en sikkerhedsanord- ning er beskadiget eller slidt ned. Sikkerhe- dsanordninger må aldrig sættes ud af kraft.

Du er selv ansvarlig for sikkerheden i arbejd- sområdet.

Hvis stikket skulle blive beskadiget af ydre påvirkninger, må ledningen ikke forsøges udbedret! Ledningen skal erstattes af en ny. Dette skal overlades til en elektriker.

Spændingsangivelsen på mærkepladen (230 V vekselspænding) skal svare til netspændin- gen på stedet.

Kontroller, at de elektriske stikforbindelser ligger, så de ikke kan blive oversvømmet, og så de er beskyttet mod fugt.

Træk altid stikket ud af stikkontakten, før du påbegynder arbejder på selve produktet.

Undgå, at produktet udsættes for direkte vandstråler.

Ejeren er ansvarlig for, at lokalt gældende bestemmelser vedrørende sikkerhed og in- stallation overholdes (rådfør dig evt. med en elektriker eller el-installatør).

Brugeren skal træffe de nødvendige forholds- regler for at udelukke skader som følge af oversvømmelse af rum i tilfælde af forstyr- relser i pumpens drift (f.eks. installation af alarmanlæg, reservepumpe o.lign.).

I tilfælde af funktionssvigt skal reparations- arbejdet overlades til el-fagmand eller ISC- kundeservice.

Tilslutningsadapter (4) Eventuelt afbildede pumper tjener kun som an- skueliggørelse og følger ikke med. Anl_NDE_10_SPK7.indb 106Anl_NDE_10_SPK7.indb 106 07.12.15 13:4507.12.15 13:45DK

Kan anvendes til vandforsyning i husholdningen og til privat havebrug. Ideel til ombygning af van- dingspumper som vandautomat. Den elektroniske fl owkontakt med tørløbssikring kobler automatisk pumpen til, når der opstår vandbehov. Når vand- indtagningen stoppes, kobler pumpen fra igen. Nem at montere på enhver havepumpe med 33,3 mm (R1)-tilslutning! Enkel tilslutning takket være præmonteret netledning og stikdåse. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed.

Sluk pumpen, og træk pumpens netstik ud. En allerede eksisterende trykledning direkte på pumpen fjernes. Sørg for, at pumpen udluftes korrekt (se vejledningen til pumpen). Skru tilslut- ningsadapteren (fi g. 1/pos. 4) på pumpens tryk- ledningstilslutning på (fi g. 3). Sæt fl owkontakten (fi g. 1/pos. 1) med tilslutningsgevindet (fi g. 2/ pos. 5) på tilslutningsadapteren, og spænd fast til tilslutningsadapteren med omløbermøtrikken (fi g. 4/pos. 10) (fi g. 4). Det er vigtigt, at fl owkontakten er i lodret position, dvs. at tilslutningen til pumpen (fi g. 2/pos. 5) skal være forneden, og tilslutningen til trykledningen (fi g. 2/pos. 6) foroven. I andre positioner kan fl owkontakten ikke arbejde korrekt. Løft tilbageslagsventilen op i grebet (fi g. 2/pos. 7) (fi g. 5), og fyld forsigtigt fl owkontakten med trans- portvæske op til den nederste ende af gevindet på tryktilslutningen (fi g. 2/pos. 6) for at undgå tørløb af anlægget. Skru nu trykledningen på den dertil indrettede tilslutning (fi g. 2/pos. 6) på fl ow- kontakten, idet du sørger for en egnet tætning, f.eks. ved hjælp af tefl onbånd (følger ikke med). Stik pumpens netstik i stikdåsen (fi g. 1/pos. 2) på fl owkontaktens bagside. Efter at du har kontrolle- ret alle etablerede tilslutninger og ledninger, skal en forbruger tilsluttes trykledningen og åbnes, så eksisterende luft kan slippe ud af trykledningen i begyndelsen af pumpeprocessen. Stik fl owkon- taktens netkabel (fi g. 1/pos. 3) i en sikret (min. 10A) jordet stikdåse 230 V ~ 50Hz. Flowkontakten er nu driftsklar. Tænd for pumpen, såfremt denne er forsynet med en kontakt, ellers starter pumpen nu automatisk og begynder at pumpe. Forbrugeren kan lukkes, når der begyn- der at trænge transportvæske ud. Flowkontakten slår nu stikdåsen (fi g. 1/pos. 2) fra. Afmontering sker tilsvarende i modsat rækkefølge. Ved oplag- ring skal du være opmærksom på, at der ikke må være transportvæske i fl owkontakten, da det kan give frostskader.

2) er spændingsførende

Rød lysdiode: Flowkontakten har registreret en forstyrrelse Følgende driftstilstande vises: Grøn lyser: Flowkontakten er driftsklar, der kræves ingen transportvæske. Pumpen kører ikke. Grøn og gul lyser: Pumpen er i drift, en forbruger til indtagning af transportvæske er åben. Grøn og rød lyser: Pumpen befi nder sig i tørløb uden transportvæs- ke. Flowkontakten gennemfører 3 forsøg på at afhjælpe tørløbet, inden tørløbsbeskyttelsen til sidst udløser. Anl_NDE_10_SPK7.indb 107Anl_NDE_10_SPK7.indb 107 07.12.15 13:4507.12.15 13:45DK

Grøn lyser, rød blinker: Tørløbsbeskyttelsen har reageret, indsugning af transportvæske er ikke mere mulig. Ved hjælp af vejledningen til pumpen fi ndes fejlårsagen (f.eks. utæt sugeledning), og fejlen afhjælpes. Herefter genoptages driften af pumpen ved at trykke på Reset-knappen (fi g. 2/pos. 9) på fl owkontakten.

7. Udskiftning af netledning

Flowkontakten kræver ingen vedligeholdelse. Det skal blot med jævne mellemrum kontrolleres, at skruesamlinger og ledninger sidder korrekt og or- dentligt fast og er tætte, så fejlkilder kan opdages og elimineres så hurtigt som muligt.

9. Reservedelsbestilling

Følgende bedes oplyst ved bestilling af reserve- dele:

Produktets typebetegnelse

Nummeret på den ønskede reservedel Aktuelle priser og øvrig information fi ndes på www.isc-gmbh.info Anl_NDE_10_SPK7.indb 108Anl_NDE_10_SPK7.indb 108 07.12.15 13:4507.12.15 13:45DK

Driftsforstyrrelse Mulig årsag Afhjælpning Pumpe tænder ikke - Strømsvigt - Pumpe ikke tændt - Kontroller ledning og sikring - Tænd for pumpen Pumpe slukker og tænder konstant - Trykside ikke tæt - Kontroller forbruger og trykledning for utætheder Pumpe slukker ikke - Trykside ikke tæt - Forbruger åben - Kontroller forbruger og trykledning for utætheder - Luk forbruger Anl_NDE_10_SPK7.indb 109Anl_NDE_10_SPK7.indb 109 07.12.15 13:4507.12.15 13:45DK

Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra iSC GmbH. Ret til tekniske ændringer forbeholdes Anl_NDE_10_SPK7.indb 110Anl_NDE_10_SPK7.indb 110 07.12.15 13:4507.12.15 13:45DK

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle ud- vise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis, eller det sted, hvor du har købt varen. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn- digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel- ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 60 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.

info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa- rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garanti- en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_NDE_10_SPK7.indb 111Anl_NDE_10_SPK7.indb 111 07.12.15 13:4507.12.15 13:45NO
