BEDIENUNGSANLEITUNG NDE 10 Neptun

NDE 10 Art.-Nr.: 41.814.47 I.-Nr.: 11025

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Gefahr! Dieses Gerät ist nicht dafür bestimmt, durch Per- sonen (einschließlich Kinder) mit eingeschränk- ten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zustän- dige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzu- stellen, dass sie nicht mit dem Gerät spielen.

Bitte lesen Sie die Gebrauchsanweisung sorgfälltig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshin- weisen vertraut.

Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.

Der Benutzer ist im Arbeitsbereich des Gerä- tes gegenüber Dritten verantwortlich.

Vor Inbetriebnahme ist durch fachmännische Prüfung sicherzustellen, dass die geforderten elektrischen Schutzmaßnahmen vorhanden sind.

Während des Betriebes der Pumpe dürfen sich Personen nicht im Fördermedium aufhal- ten.

An stehenden Gewässern, Garten- und Schwimmteichen und in deren Umgebung ist die Benutzung nur mit Fehlerstrom-Schutz- schalter mit einem auslösenden Nennstrom bis 30mA (nach VDE 0100 Teil 702 und 738) zulässig.

Führen Sie vor jeder Benutzung eine Sicht- prüfung des Gerätes durch. Benutzen Sie das Gerät nicht, wenn Sicherheitsvorrichtungen beschädigt oder abgenutzt sind. Setzen Sie nie Sicherheitsvorrichtungen außer Kraft.

Verwenden Sie das Gerät ausschließlich ent- sprechend dem in dieser Gebrauchsanwei- sung angegebenen Verwendungszweck.

Sie sind für die Sicherheit im Arbeitsbereich verantwortlich.

Sollte der Stecker aufgrund äußerer Einwir- kungen beschädigt werden, so darf das Ka- bel nicht repariert werden! Das Kabel muss gegen ein neues ausgetauscht werden. Diese Arbeit darf nur durch einen Elektrofachmann ausgeführt werden.

Die auf dem Typenschild angegebene Span- nung von 230 Volt Wechselspannung muss der vorhandenen Netzspannung entspre- chen.

Stellen Sie sicher, dass die elektrische Steck- verbindungen im überflutungssicheren Be- reich liegen, bzw. vor Feuchtigkeit geschützt sind.

Vor jeder Arbeit am Gerät Netzstecker ziehen.

Vermeiden Sie, dass das Gerät einem direk- ten Wasserstrahl ausgesetzt wird.

Für die Einhaltung ortsbezogener Sicher- heits- und Einbaubestimmungen ist der Be- treiber verantwortlich (Fragen Sie eventuell einen Elektrofachmann).

Folgeschäden durch eine Überflutung von Räumen bei Störungen an der Pumpe hat der Benutzer durch geeignete Maßnahmen (z.B. Installation von Alarmanlage, Reservepumpe o.ä.) auszuschließen.

Bei einem eventuellen Ausfall dürfen Repara- turarbeiten nur durch einen Elektrofachmann oder durch den ISC-Kundendienst durchge- führt werden. Anl_NDE_10_SPK7.indb 3Anl_NDE_10_SPK7.indb 3 07.12.15 13:4407.12.15 13:44DE

2. Gerätebeschreibung und

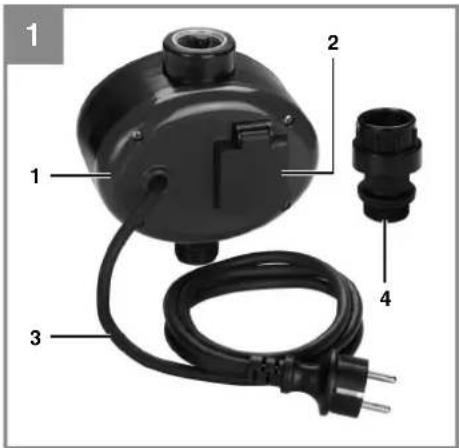

Durchflussschalter (1)

Anschlussadapter (4) Eventuell abgebildete Pumpen dienen nur der Veranschaulichung und befi nden sich nicht im Lieferumfang.

3. Bestimmungsgemäße

Verwendung Zur Hauswasserversorgung im Haus und Hobby- garten einsetzbar. Ideal zum Umbau von Bewäs- serungspumpen als Hauswasserautomat. Der elektronische Durchfl ussschalter mit Trockenlauf- sicherung schaltet die Pumpe bei Wasserbedarf automatisch ein. Nachdem die Wasserentnahme gestoppt wird, schaltet die Pumpe wieder aus. Einfache Montage auf jeder Gartenpumpe mit 33,3 mm (R1)-Anschluss! Einfacher Anschluss durch vormontierte Netzleitung und Steckdose. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Installation und Inbetriebnahme

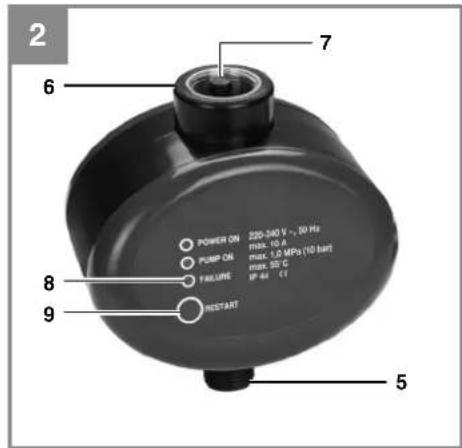

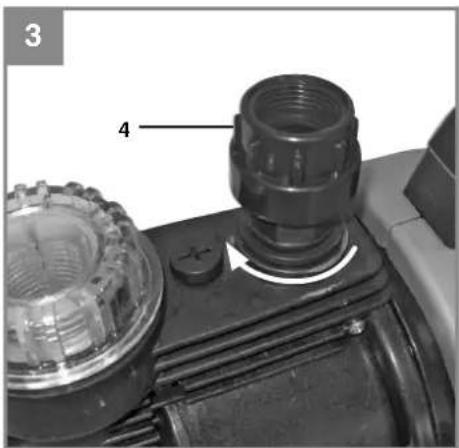

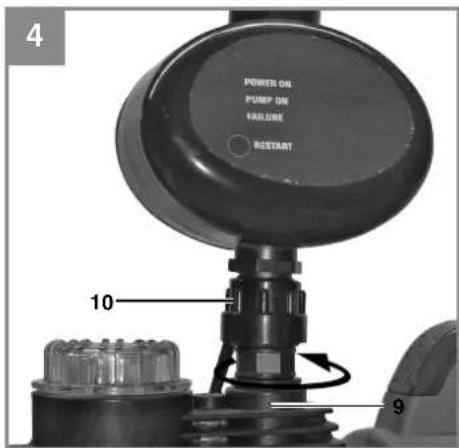

Pumpe ausschalten und Netzstecker der Pumpe ziehen. Bereits vorhandene Druckleitung direkt an der Pumpe entfernen. Auf eine korrekte Ent- lüftung der Pumpe achten (dazu die Anleitung der Pumpe beachten). Anschlussadapter (Abb. 1/Pos. 4) auf den Druckleitungsanschluss der Pumpe aufschrauben (Abb. 3). Den Durchfl uss- schalter (Abb. 1/Pos. 1) mit dem Anschlussge- winde (Abb. 2/Pos. 5) auf den Anschlussadapter aufsetzen und mit der Überwurfmutter (Abb. 4/ Pos. 10) am Anschlussadapter festziehen (Abb. 4). Der Durchfl ussschalter muss unbedingt in einer senkrechten Position stehen, das heißt, der Anschluss zur Pumpe (Abb. 2/Pos.5) muss unten liegen und der Anschluss zur Druckleitung (Abb. 2/Pos. 6) muss oben liegen. In anderen Lagen kann der Durchfl ussschalter nicht korrekt arbeiten. Rückschlagventil am Griff (Abb. 2/Pos.

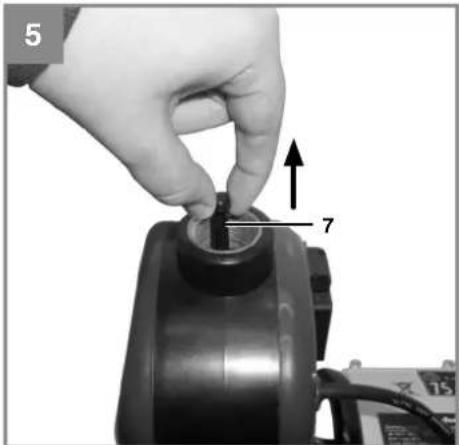

7) anheben (Abb. 5) und den Durchfl ussschal-

ter bis zum unteren Ende des Gewindes des Druckanschlusses (Abb. 2/Pos. 6) vorsichtig mit Förderfl üssigkeit befüllen, um ein Trockenlaufen der Anlage zu vermeiden. Nun die Druckleitung am dafür vorgesehenen Anschluss (Abb. 2/Pos.

6) des Durchfl ussschalters verschrauben, dabei

auf geeignete Abdichtung achten, z.B. mit Tef- lonband (nicht im Lieferumfang enthalten). Den Netzstecker der Pumpe an der Steckdose(Abb. 1/ Pos. 2) an der Rückseite des Durchfl ussschalters anstecken. Nach Überprüfung aller hergestellten Anschlüsse und Leitungen muss ein Verbraucher an die Druckleitung angeschlossen und geöff net werden, damit beim Beginn des Fördervorgan- ges die vorhandene Luft aus der Druckleitung entweichen kann. Das Netzkabel (Abb. 1/Pos. 3) des Durchfl ussschalters an eine ausreichend ab- gesicherte (mind. 10A) Schutzkontakt-Steckdose 230 V ~ 50Hz einstecken. Der Durchfl ussschalter ist nun betriebsbereit. Die Pumpe einschalten, falls diese mit einem Schalter ausgerüstet ist, ansonsten läuft die Pumpe nun automatisch an und beginnt zu fördern. Der Verbraucher kann, sobald Förderfl üssigkeit austritt, geschlossen werden. Der Durchfl ussschalter schaltet nun die Steckdose(Abb. 1/Pos. 2) ab. Die Demontage erfolgt entsprechend in um- gekehrter Reihenfolge. Beim Einlagern darauf achten, dass sich keine Förderfl üssigkeit im Durchfl ussschalter befi ndet, um Frostschäden zu verhindern. Anl_NDE_10_SPK7.indb 4Anl_NDE_10_SPK7.indb 4 07.12.15 13:4407.12.15 13:44DE

Der Durchfl ussschalter hat keine Einstell- oder Schaltmöglichkeiten, er funktioniert vollautoma- tisch. Es wird lediglich über 3 LEDs (Abb. 2/Pos.

8) der Betriebszustand signalisiert.

Grüne LED: Der Durchfl ussschalter ist am Stromnetz ange- schlossen. Gelbe LED: Der Durchfl ussschalter hat ausgelöst, die Steck- dose (Abb. 1/Pos. 2) ist spannungsführend Rote LED: Der Durchfl ussschalter hat eine Störung festge- stellt Folgende Betriebszustände werden ange- zeigt: Grün leuchtet: Der Durchfl ussschalter ist betriebsbereit, es wird keine Förderfl üssigkeit benötigt. Die Pumpe läuft nicht. Grün und Gelb leuchtet: Die Pumpe ist in Betrieb, ein Verbraucher zur Ent- nahme von Förderfl üssigkeit ist geöff net. Grün und Rot leuchtet: Die Pumpe befi ndet sich im Trockenlauf ohne För- derfl üssigkeit. Der Durchfl ussschalter führt 3 Ver- suche durch um den Trockenlauf zu beseitigen, bevor der Trockenlaufschutz endgültig auslöst. Grün leuchtet, Rot blinkt: Der Trockenlaufschutz hat ausgelöst, es ist keine Ansaugung der Förderfl üssigkeit mehr möglich. Unter Zuhilfenahme der Anleitung der Pumpe die Fehlerursache (z.B. undichte Saugleitung) fi nden und beseitigen. Danach durch Betätigen des Re- set-Tasters (Abb. 2/Pos. 9) am Durchfl ussschalter die Pumpe wieder in Betrieb nehmen.

Netzanschlussleitung Gefahr! Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qua- lifi zierte Person ersetzt werden, um Gefährdun- gen zu vermeiden.

Der Durchfl ussschalter ist wartungsfrei. Es sind lediglich regelmäßige Kontrollen der Ver- schraubungen und Leitungen auf korrekten Sitz, Festigkeit und Dichtigkeit durchzuführen, um Fehlerquellen möglichst frühzeitig erkennen und beseitigen zu können.

9. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info Anl_NDE_10_SPK7.indb 5Anl_NDE_10_SPK7.indb 5 07.12.15 13:4407.12.15 13:44DE

Störungen Möglicher Verursacher Behebung Pumpe schaltet nicht ein - Stromausfall - Pumpe nicht eingeschaltet - Es wird keine Förderfl üssigkeit entnommen, die Druckleitung steht unter genügend Druck - Leitung und Sicherung prüfen - Pumpe einschalten - Verbraucher öff nen Pumpe schaltet ständig aus und ein - Druckseite nicht dicht - Verbraucher und Druckleitung auf Undichtigkeiten überprüfen Pumpe schaltet nicht aus - Druckseite nicht dicht - Verbraucher geöff net - Verbraucher und Druckleitung auf Undichtigkeiten überprüfen - Verbraucher schließen Anl_NDE_10_SPK7.indb 6Anl_NDE_10_SPK7.indb 6 07.12.15 13:4407.12.15 13:44DE

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten Anl_NDE_10_SPK7.indb 7Anl_NDE_10_SPK7.indb 7 07.12.15 13:4407.12.15 13:44DE

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse, oder an die Verkaufstelle, bei der Sie das Gerät erworben haben, zu wenden. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan- tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be- schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe- trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach- gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim- mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 5 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche

sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu- geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer- den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa- riertes oder neues Gerät zurück. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Service-Informationen dieser Bedienungsanleitung. iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) E-Mail: info@isc-gmbh.info · Internet: www.isc-gmbh.info Anl_NDE_10_SPK7.indb 8Anl_NDE_10_SPK7.indb 8 07.12.15 13:4407.12.15 13:44GB

4. Technische gegevens
