KASUTUSJUHEND NDE 10 Neptun

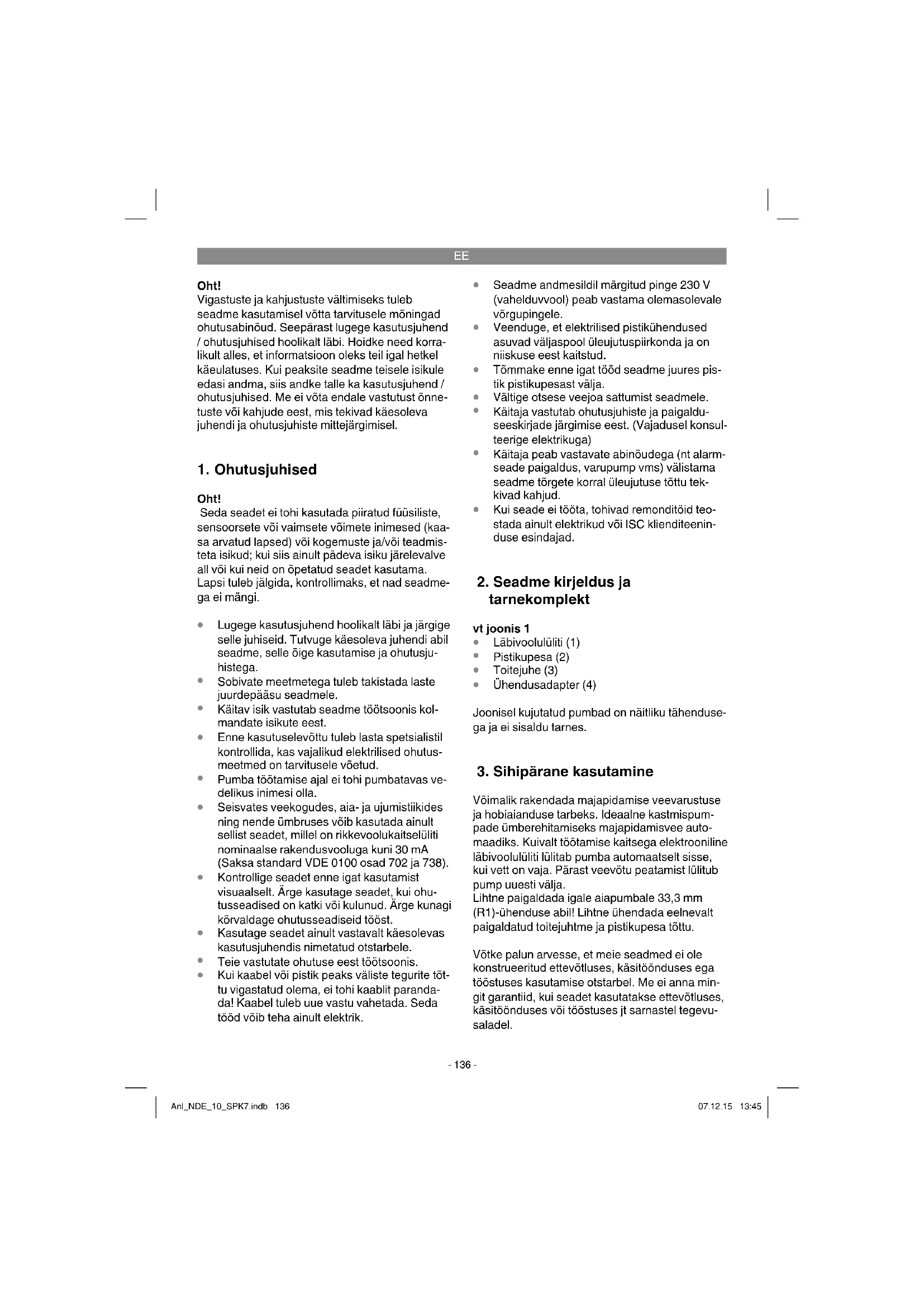

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korra- likult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnne- tuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

Oht! Seda seadet ei tohi kasutada piiratud füüsiliste, sensoorsete või vaimsete võimete inimesed (kaa- sa arvatud lapsed) või kogemuste ja/või teadmis- teta isikud; kui siis ainult pädeva isiku järelevalve all või kui neid on õpetatud seadet kasutama. Lapsi tuleb jälgida, kontrollimaks, et nad seadme- ga ei mängi.

Lugege kasutusjuhend hoolikalt läbi ja järgige selle juhiseid. Tutvuge käesoleva juhendi abil seadme, selle õige kasutamise ja ohutusju- histega.

Sobivate meetmetega tuleb takistada laste juurdepääsu seadmele.

Käitav isik vastutab seadme töötsoonis kol- mandate isikute eest.

Enne kasutuselevõttu tuleb lasta spetsialistil kontrollida, kas vajalikud elektrilised ohutus- meetmed on tarvitusele võetud.

Pumba töötamise ajal ei tohi pumbatavas ve- delikus inimesi olla.

Seisvates veekogudes, aia- ja ujumistiikides ning nende ümbruses võib kasutada ainult sellist seadet, millel on rikkevoolukaitselüliti nominaalse rakendusvooluga kuni 30 mA (Saksa standard VDE 0100 osad 702 ja 738).

Kontrollige seadet enne igat kasutamist visuaalselt. Ärge kasutage seadet, kui ohu- tusseadised on katki või kulunud. Ärge kunagi kõrvaldage ohutusseadiseid tööst.

Kasutage seadet ainult vastavalt käesolevas kasutusjuhendis nimetatud otstarbele.

Teie vastutate ohutuse eest töötsoonis.

Kui kaabel või pistik peaks väliste tegurite tõt- tu vigastatud olema, ei tohi kaablit paranda- da! Kaabel tuleb uue vastu vahetada. Seda tööd võib teha ainult elektrik.

Seadme andmesildil märgitud pinge 230 V (vahelduvvool) peab vastama olemasolevale võrgupingele.

Veenduge, et elektrilised pistikühendused asuvad väljaspool üleujutuspiirkonda ja on niiskuse eest kaitstud.

Tõmmake enne igat tööd seadme juures pis- tik pistikupesast välja.

Käitaja vastutab ohutusjuhiste ja paigaldu- seeskirjade järgimise eest. (Vajadusel konsul- teerige elektrikuga)

Käitaja peab vastavate abinõudega (nt alarm- seade paigaldus, varupump vms) välistama seadme tõrgete korral üleujutuse tõttu tek- kivad kahjud.

Kui seade ei tööta, tohivad remonditöid teo- stada ainult elektrikud või ISC klienditeenin- duse esindajad.

2. Seadme kirjeldus ja

Ühendusadapter (4) Joonisel kujutatud pumbad on näitliku tähenduse- ga ja ei sisaldu tarnes.

3. Sihipärane kasutamine

Võimalik rakendada majapidamise veevarustuse ja hobiaianduse tarbeks. Ideaalne kastmispum- pade ümberehitamiseks majapidamisvee auto- maadiks. Kuivalt töötamise kaitsega elektrooniline läbivoolulüliti lülitab pumba automaatselt sisse, kui vett on vaja. Pärast veevõtu peatamist lülitub pump uuesti välja. Lihtne paigaldada igale aiapumbale 33,3 mm (R1)-ühenduse abil! Lihtne ühendada eelnevalt paigaldatud toitejuhtme ja pistikupesa tõttu. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna min- git garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevu- saladel. Anl_NDE_10_SPK7.indb 136Anl_NDE_10_SPK7.indb 136 07.12.15 13:4507.12.15 13:45EE

5. Paigaldamine ja kasutuselevõtt

Lülitage pump välja ja tõmmake pumba võrgupis- tik välja. Eemaldage juba olemasolev survevoolik otse pumba juures. Jälgige pumba korrektset õhutamist (selleks järgige pumba kasutusjuhen- dit). Kruvige ühendusadapter (joonis 1/4) pumba survevooliku liitmikule (joonis 3). Pange läbivoo- lulüliti (joonis 1/1) ühenduskeermega (joonis 2/5) ühendusadapterile ja keerake umbmutriga (joonis 4/10) ühendusadapteri külge (joonis 4). Läbivoo- lulüliti peab seisma vertikaalses asendis, st ühen- duskoht pumbaga (joonis 2/5) peab asuma all ja ühendus survevoolikuga (joonis 2/6) peab asuma üleval. Teistes asendites ei saa läbivoolulüliti kor- rektselt töötada. Tõstke tagasilöögiklappi käepidemest (joonis 2/7) (joonis 5) ja täitke läbivoolulüliti kuni sur- veühenduse keerme alumise otsani (joonis 2/6) ettevaatlikult pumbatava vedelikuga, et vältida seadme kuivalt töötamist. Nüüd kruvige survevoo- lik läbivoolulülitil selleks ettenähtud ühendusele (joonis 2/6), pöörake sealjuures tähelepanu sobi- vale tihendile, nt tefl onniit (ei ole tarnekomplektis). Pange pumba võrgupistik pistikupessa (joonis 1/2) läbivoolulüliti tagaküljel. Pärast kõigi loodud ühenduste ja voolikute kontrollimist tuleb üks tar- bija survevoolikuga ühendada ja avada, et pum- pamisprotsessi alguseks saaks olemasolev õhk survevoolikust välja pääseda. Pange läbivoolulüliti toitejuhe (joonis 1/3) piisava arvu kaitsmetega varustatud (vähemalt 10A) maandusega pistiku- pessa 230 V ~ 50Hz. Nüüd on läbivoolulüliti tööks valmis. Lülitage pump sisse, kui see on varustatud lülitiga, muul juhul hakkab pump nüüd automaatselt tööle ja alustab pumpamist. Tarbija võib niipea kui pumba- tav vedelik väljub, sulgeda. Läbivoolulüliti lülitab nüüd pistikupesa (joon 1/2) välja. Äravõtmine toimub vastavalt vastupidises järje- korras. Hoiustamise korral järgige, et läbivoolulü- litis ei leiduks pumbatavat vedelikku, et vältida külmakahjustusi.

Läbivoolulülitil ei ole reguleerimis- ega lülitusvõi- malusi, ta toimib täisautomaatselt. Tööseisundist annavad märku 3 LED-lampi (joon. 2/8). Roheline LED: Läbivoolulüliti on vooluvõrguga ühendatud. Kollane LED: Läbivoolulüliti hakkas tööle, pistikupesa (joon 1/2) juhib pinget. Punane LED: Läbivoolulüliti on rikke kindlaks teinud. Näidatakse järgmisi tööseisundeid: Roheline põleb: Läbivoolulüliti on tööks valmis, pumbatavat vede- likku pole tarvis. Pump ei tööta. Roheline ja kollane põlevad: Pump töötab, tarbija on pumbatava vedeliku võt- miseks avatud. Roheline ja punane põlevad: Pump töötab kuivalt, ilma pumbatava vedelikuta. Läbivoolulüliti teeb 3 katset kuivalt töötamise kõrvaldamiseks, enne kui kuivalt töötamise kaitse lõplikult peale läheb. Roheline põleb, punane vilgub: Kaitse kuivalt töötamise vastu on peal, pumbata- va vedeliku imemine pole enam võimalik. Leidke pumba kasutusjuhendi abil rikke põhjus (nt lekkiv imivoolik) ja kõrvaldage see. Seejärel võtke pump uuesti kasutusse, vajutades läbivoolulüliti Reset- nupule (joonis 2/9).

7. Toitejuhtme vahetamine

Oht! Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada. Anl_NDE_10_SPK7.indb 137Anl_NDE_10_SPK7.indb 137 07.12.15 13:4507.12.15 13:45EE

Läbivoolulüliti on hooldusvaba. Reeglipäraselt tuleb kontrollida kruviühenduste ja voolikute kor- rektset asendit, kindlust ja tihedust, et võimalikult vara ära tunda ja kõrvaldada rikete allikad.

9. Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised an- dmed:

Seadme identifitseerimisnumber

10. Rikete kõrvaldamine

Rike Võimalik põhjus Kõrvaldamine Pump ei lülitu sisse. - Voolukatkestus - Pump ei ole sisse lülitatud - Pumbatavat vedelikku ei imeta, survevoolik ei ole piisava surve all - Kontrollige juhet ja kaitset - Lülitage pump sisse. - Avage tarbija Pump lülitub pide- valt sisse ja välja. - Survepool ei ole tihe - Kontrollida tarbija ja survevooliku lekkekindlust Pump ei lülitu välja. - Survepool ei ole tihe - Tarbija avatud - Kontrollida tarbija ja survevooliku lekkekindlust - Sulgege tarbija Anl_NDE_10_SPK7.indb 139Anl_NDE_10_SPK7.indb 139 07.12.15 13:4507.12.15 13:45EE

Ainult Euroopa Liidu riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasääst- lik taaskasutus. Taaskasutusalternatiiv tagasisaatmisnõudele: Elektriseadme omanik on kohustatud omandisuhte lõppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu va- nade seadmete elektrikomponentideta lisaseadmed ja abivahendid. Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osa- liselt, on lubatud ainult iSC GmbH loal. Tehniliste muudatuste õigus reserveeritud Anl_NDE_10_SPK7.indb 140Anl_NDE_10_SPK7.indb 140 07.12.15 13:4507.12.15 13:45EE

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse lõpus toodud aad- ressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi

toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garanti- inõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid

puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõr- valdamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutse- tegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garan- tiiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutus- juhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu. - seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel). - kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

4. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada

garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garan- tiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.isc-gmbh.info. Hoidke oma

seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifi tseerimise võimaluse ebapiisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme. Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasu- tusjuhendis antud hooldusteabele. Anl_NDE_10_SPK7.indb 141Anl_NDE_10_SPK7.indb 141 07.12.15 13:4507.12.15 13:45LV
