BRUKSANVISNING BPM ARM 5500 XLD TOPCOM

• Klassificering av typen BF

nederste kant slutter til om din arm.

• For å unngå farlige situasjoner må produktet ikke brukes av barn.

• Produktet inneholder presisjonskomponenter. Unngå derfor ekstreme temperaturer, fuktighet og direkte sollys. Sørg for at produktet ikke faller i gulvet eller utsettes for kraftige støt, og beskytt det mot støv.

• Batterier som lekker kan skade produktet. Ta ut batteriene når produktet ikke skal brukes på en god stund.

• Trykk ikke på Start/stopp-knappen uten at mansjetten er plassert rundt armen.

• Rengjør selve blodtrykksmonitoren og mansjetten forsiktig med en lett fuktet, myk klut. Pass på å ikke trykke. Den forhåndsformede mansjetten må ikke vrenges. FORSIKTIG Dette symbolet markerer informasjon om potensielt farlige situasjoner. Hvis den farlige situasjonen ikke kan unngås, kan det føre til personskade og/ eller skade på eiendom. Dette symbolet markerer informasjon som gjør det lettere å bruke utstyret. Les denne håndboken nøye før bruk. Kontakt legen hvis du ønsker spesifikk informasjon om blodtrykket ditt. Oppbevar bruksanvisningen på et sikkert sted for fremtidig bruk.

NORSK TOPCOM BPM Arm 5500 XLD Mansjetten skal ikke vaskes eller utsettes for kjemiske rengjøringsmidler. Bruk aldri tynningsmidler, alkohol eller bensin som rengjøringsmiddel. 4Blodtrykk

4.1 Hva er blodtrykk?

Blodtrykk er trykket som utøves på pulsåren mens blodet strømmer gjennom årene. Trykket som måles når hjertet trekker seg sammen og sender blod ut av hjertet, er systolisk (høyest). Trykket som måles når hjertet utvides og blod strømmer inn i hjertet, kalles diastolisk (lavest) blodtrykk.

4.2 Hvorfor måle blodtrykket?

Blant alle de ulike helseproblemene i dagens befolkning, er problemer knyttet til høyt blodtrykk de langt vanligste. På grunn av sammenhengen mellom høyt blodtrykk og utbredelsen av hjerte- og karsykdommer har måling av blodtrykket blitt en nødvendighet for å finne de som er i faresonen.

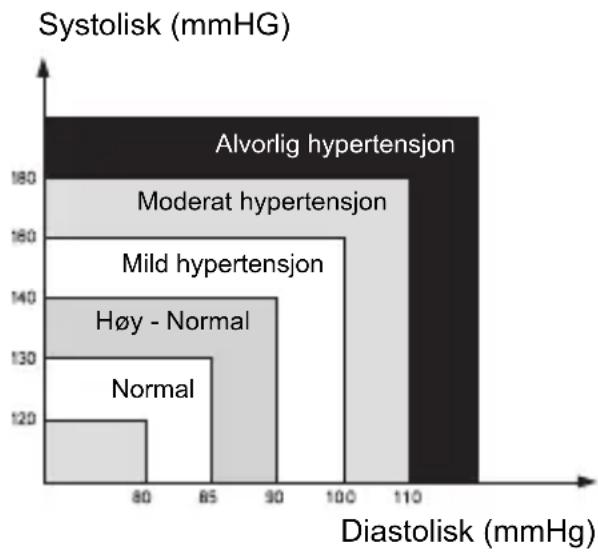

4.3 Blodtrykksstandard

Verdens helseorganisasjon (WHO) og National High Blood Pressure Education Program har utviklet en blodtrykksstandard som brukes til å identifisere blodtrykk i lavrisiko- og høyrisikosonen. Denne standarden fungerer imidlertid mer som en generell retningslinje, ettersom blodtrykket varierer fra person til person, fra gruppe til gruppe, osv. WHO-klassifiseringsindikatoren på BPM Arm 5500 XLD indikerer blodtrykksklasse sammen med resultatet. Apparatet må ikke brukes i nærheten av mobiltelefoner eller mikrobølgeovner, for å unngå upresise resultater som følge av elektromagnetiske forstyrrelser. Systolisk (mmHG) Diastolisk (mmHg) Moderat hypertensjonMild hypertensjonHøy - NormalNormalAlvorlig hypertensjon

Blodtrykket svinger hele tiden! Du må ikke bli bekymret hvis du oppdager to-tre høye målinger. Blodtrykket endrer seg i løpet av måneden, og til og med i løpet av dagen, avhengig av omstendighetene (sinnstilstand, temperatur, ...). 5 Sette inn batterier

• Åpne batterirommet ved å skyve bort dekselet på undersiden av apparatet.

• Sett inn 4 AA-batterier av engangstype. Følg polariteten som er angitt i batterirommet. Blodtrykksklassifisering Systolisk (mmHg) Diastolisk (mmHg) Fargeindikasjon Trinn 3 Alvorlig hypertensjon >180 >110 Rød Trinn 2 Alvorlig hypertensjon 160-179 100-109 Oransje Trinn 1 Alvorlig hypertensjon 140-159 90-99 Gul Høy - Normal 130-139 85-89 Grønn Normal 120-129 80-84 Grønn Optimal <120 <80 Grønn

Batteriene må ikke kortsluttes eller kastes på åpen ild. Ta ut batteriene hvis blodtrykksmonitoren ikke skal brukes på en god stund. Displayet viser når batterinivået er lavt. Batterier med lavt nivå må skiftes.

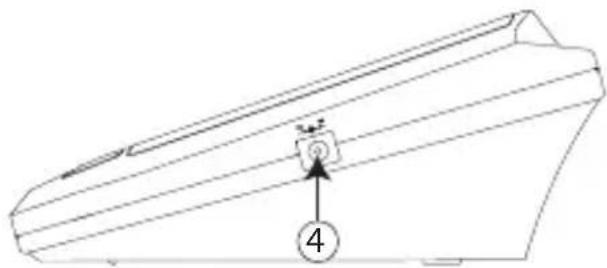

NORSK TOPCOM BPM Arm 5500 XLD 6 Strømadapter BPM Arm 5500 XLD kan drives av batterier eller med den medfølgende adapteren (DC 6V).

• Koble adapterpluggen til kontakten på høyre side av apparatet .

12. Indikasjon av WHO-klassifisering

• Denne blodtrykksmonitoren slår seg automatisk av 1 minutt siste tastetrykk.

• Du kan avbryte målingen ved å trykke på en hvilken som helst knapp. Mansjetten tømmes umiddelbart for luft når du har trykt på en knapp.

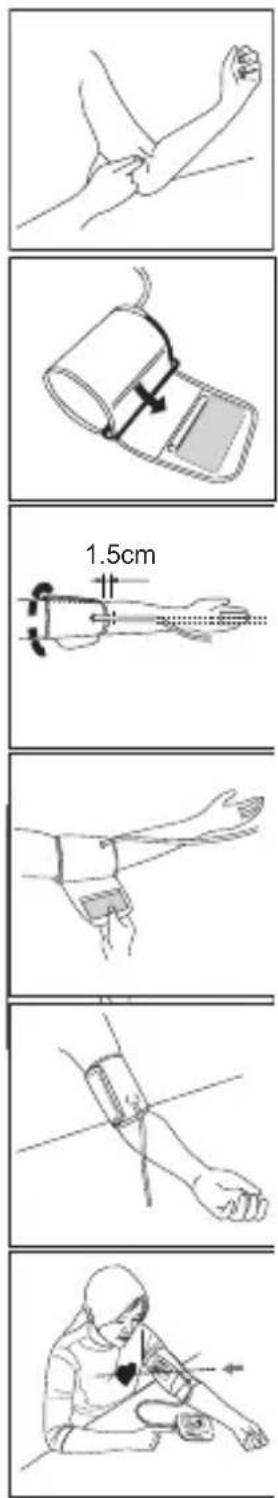

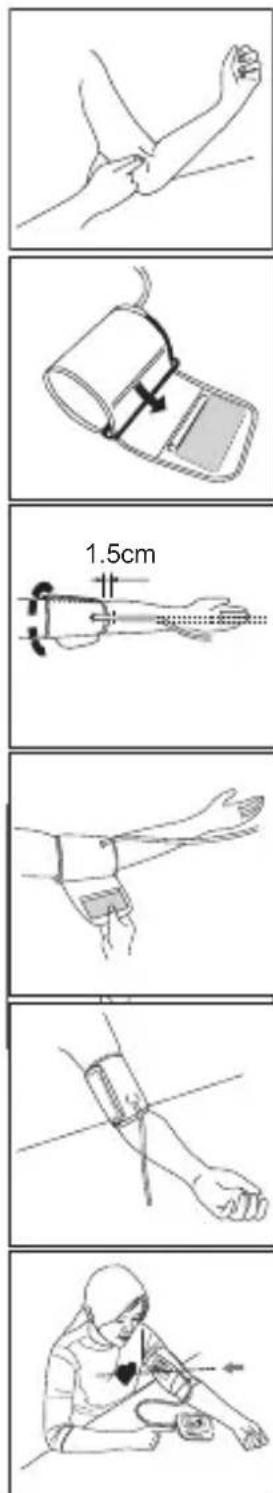

1. Fjern armbåndsur, smykker og lignende før

mansjetten settes på. Ermene må brettes opp.

2. Trykk på hovedpulsåren med to fingre ca. 2,5

cm over albuen på innsiden av venstre arm for å fastslå hvor pulsen er sterkest.

3. Trekk den enden av armmansjetten som er

lengst borte fra slangen gjennom metallringen slik at den danner en løkke. Det glatte stoffet skal være på innsiden av mansjetten. Borrelåsen skal være på utsiden av mansjetten.

4. Stikk venstre arm gjennom løkken i

mansjetten. Bunnen av mansjetten skal være ca. 1,5 cm over albuen. Mansjettslangen skal ligge over hovedpulsåren på innsiden av armen.

5. Trekk til mansjetten slik at øvre og nedre

kant strammes rundt armen.

6. Når mansjetten sitter riktig fester du

mellom albuen og fingrene. Plasser albuen på et bord slik at mansjetten befinner seg i samme høyde som hjertet. Unngå å lene deg bakover når målingen foretas. FP86 TOPCOM BPM Arm 5500 XLD

• Mål ikke blodtrykket like etter at du har inntatt et større måltid. Du bør vente én time for å oppnå en mer nøyaktige målinger.

• Unngå å røyke eller drikke alkohol før du måler blodtrykket.

• Du bør ikke være fysisk trett eller utmattet når målingen foretas.

• Det er viktig at du slapper av under målingen. Forsøk å hvile i 15 minutter på forhånd.

• Trykk på Start/stopp-knappen for å aktivere apparatet. Alle segmenter på displayet vises.

• Når Minnesonen vises (U1-3), trykker du på minneknappen for å velge ønsket minnesone.

• Hvis du ikke trykker på noen knapper innen 5 sekunder starter målingen automatisk.

• Displayet viser det siste måleresultatet før mansjetten blåses opp til det nivået som passer for deg.

• Når riktig nivå er nådd, slippes luften ut av mansjetten. Blodtrykksmonitoren fylles automatisk med luft til ca. 220 mmHg hvis systemet registrerer at kroppen din trenger mer trykk for å måle blodtrykket.

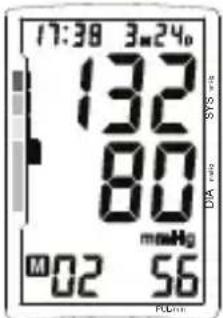

• Når målingen er fullført, vises systolisk trykk, diastolisk trykk og puls samtidig på LCD-displayet.

• Indikatoren for klassifikasjon av blodtrykket vises.

• Hvis det registreres uregelmessig hjerterytme vises

• Hvis det oppstår en feil under måling, vises meldingen "Er" (se “11 Feilsøking” ).

• Trykk på start/stopp-knappen for å slå av enheten. DIA mmHg SYS mmHg PUL/min DIA mmHg SYS mmHg PUL/min DIA mmHg SYS mmHg PUL/min

NORSK TOPCOM BPM Arm 5500 XLD 10 Minne BPM Arm 5500 XLD har 3 minnesoner. Hver sone kan lagre opptil 30 målinger inkludert dato og tid. Resultatet lagres automatisk i den valgte minnesonen etter måling. Velg ønsket minnesone før måling etter at du har trykket på Start/stopp-knappen . Slik henter du frem måleresultater: Hvis klokkeslettet vises.

• Trykk på minneknappen for å starte minne-modus.

• Trykk på start/stopp-knappen for å velge ønsket minnesone. Antall lagrede måleresultater vises.

• Trykk på minneknappen . Gjennomsnittet av alle resultater i den valgte minnesonen vises i 3 sekunder, før det siste måleresultatet vises.

• Trykk flere ganger på minneknappen for å se tidligere lagrede resultater.

• Når den eldste oppføringen er vist går apparatet tilbake til visning av klokkeslett. Slik sletter du alle data fra en minnesone:

• Trykk på minneknappen for å starte minnemodus.

• Trykk på start/stopp-knappen for å velge ønsket minnesone.

• Når det siste måleresultatet vises, holder du inne minneknappen i 3 sekunder for å slette alle oppføringer fra den valgte minnesonen. DIA mmHg SYS mmHg PUL/min DIA mmHg SYS mmHg PUL/min DIA mmHg SYS mmHg PUL/min

11 Feilsøking Slik stiller du dato og klokkeslett:

• Trykk samtidig på Start/stopp og minne- knappen. Måneden blinker på displayet.

• Trykk på minneknappen flere ganger for å endre måneden.

• Trykk på Start/stopp-knappen for å bekrefte måneden. Dagen blinker på displayet.

• Endre dagen, timene og minuttene som beskrevet ovenfor. Bruk minneknappen til å endre og Start/stopp- knappen til å bekrefte hver innstilling.

• Når du har stilt inn minuttene, er blodtrykksmonitoren klar til bruk. Feilmelding på displayet Årsak Løsning Lavt batterinivå Skift batteriene Er0 Trykksystemet er ustabilt før måling. Unngå å bevege deg, og prøv på nytt.Er1 Feil ved måling av systolisk trykk Er2 Feil ved måling av diastolisk trykk Er3 Det pneumatiske systemet er blokkert, eller mansjetten sitter for stramt når den blåses opp Sett på mansjetten på riktig måte, og prøv på nytt. Er4 Lekkasje i det pneumatiske systemet, eller mansjetten sitter for løst når den blåses opp Er5 Oppblåsing over 300 mmHg Mål igjen etter 5 minutter. Hvis apparatet fortsatt oppfører seg unormalt, kontakter du den lokale distributøren eller produsenten. Er6 Mer enn 3 minutter ved trykk over 15 mmHg Er7 EEPROM-tilgangsfeil Er8 Feil ved kontroll av apparatverdi Er9 Feil ved MCU-selvtest ErA Områdefeil: Feil på trykkfølerverdi DIA mmHg SYS mmHg PUL/min

NORSK TOPCOM BPM Arm 5500 XLD 12 Tekniske spesifikasjoner *Spesifikasjoner kan endres uten varsel. 13 Avhending av produktet Når produktet skal kasseres må det ikke kastes som vanlig husholdningsavfall, men leveres til en avfallsstasjon for gjenvinning av elektronisk utstyr. Symbolene på produktet, brukerveiledningen og/eller emballasjen angir dette. En del av produktmaterialet kan gjenbrukes hvis du leverer det til resirkulering. Ved å gjenbruke visse deler eller råmateriale fra brukte produkter kan du gjøre en betydelig innsats for å verne miljøet. Kontakt det lokale renovasjonsselskapet hvis du vil vite mer om innsamlingspunkter i ditt område. Modellnr. Måling Fylling av luft Minnekapasitet Rekkevidde Nøyaktighet Strømforsyning Slås av automatisk Betjeningstemperatur Betjeningsfuktighet Lagringstemperatur Lagringsfuktighet Vekt (uten batterier) Utvendige mål Mansjettstørrelse Pasientbegrensning Klassifisering KD-5031 Oscillometrisk Automatisk oppblåsing med pumpe 3 minnesoner, hver med 30 minneplasser med dato og klokkeslett Trykk: 0 ~ 295mmHg Pulsfrekvens: 40 ~ 180 slag/min. Trykk: innen ± 3 mmHg Pulsfrekvens: innenfor ±5 % av målingen 4 X ”AA” alkaliske batterier (6 V) eller 6V DC strømadapter 1 minutt etter siste trastetrykk +5°C til +40°C < 85% RH -20 °C til +55 °C < 95 % RH Ca. 300 g (uten batterier) 165(L) x 96(W) x 65(H) mm 520 mm x 140 mm Over 18 år gammel

• Klassifisering av type BF

• Ikke egnet for bruk i nærheten av brannfarlige anestetiske blandinger med luft eller med oksygen eller dinitrogenoksid.

14.2 Unntak fra garantien
