CP-2EX - Høyttalerstativ PIONEER - Gratis bruksanvisning og manual

Produkttype	Høyttalerstativ
Merke	Pioneer
Modell	CP-2EX
Mål (L × H × D)	400 × 604 × 513 mm
Vekt	17,8 kg
Materiale	Stål med sort finish
Maksimal anbefalt belastning	29 kg
Høyttalerkompatibilitet	S-2EX og andre høyttalere opptil 29 kg
Festing av høyttaleren	Medfølgende skruer for direkte montering eller med frakoblingspigger
Frakoblingspigger	8 pigger med muttere og 8 underlag inkludert
Antall medfølgende skruer	24 skruer M6×L40, 4 skruer M5×L62, 4 skruer M5×L36
Andre tilbehør	4 skiver, 4 fjærskiver, bruksanvisning
Vedlikehold	Tørr klut eller nøytralt rengjøringsmiddel fortynnet
Sikkerhetsregler	Bruk kun medfølgende skruer; monter på en plan og stabil overflate; ikke overskrid 29 kg
Resirkulering	Ikke kast med husholdningsavfall; følg lokale forskrifter

Ofte stilte spørsmål - CP-2EX PIONEER

Hva er maksimal vekt dette stativet tåler?

Maksimal anbefalt vekt er 29 kg. Forsikre deg om at høyttaleren din ikke overstiger denne grensen.

Er dette stativet kompatibelt med Pioneer S-2EX høyttaleren?

Ja, det er spesielt designet for S-2EX. Det medfølger 62 mm skruer for festing med frakoblingspigger, og 36 mm skruer uten pigger.

Hvordan installerer jeg frakoblingspigger?

Fest frakoblingspiggene på gjengene ved basen av sokkelen ved hjelp av mutrene. Plasser piggunderlagene på gulvet, og plasser deretter sokkelen slik at piggene hviler på underlagene.

Kan jeg bruke dette stativet med en høyttaler fra et annet merke?

Ja, forutsatt at vekten ikke overstiger 29 kg. Du må bore hull i bunnen av høyttaleren for festing med standard treskruer.

Hvordan rengjør jeg stativet?

Bruk en tørr klut eller en myk klut dyppet i nøytralt rengjøringsmiddel fortynnet i 5 til 6 ganger vannmengden. Bruk aldri tynner, bensin eller kjemikalier.

Hvilke verktøy trengs for montering?

En flat skrutrekker er nødvendig. For ikke-Pioneer høyttalere kan en drill være nødvendig for å bore festehull.

Hvordan unngår jeg å skade gulvet med piggene?

Bruk alltid de medfølgende piggunderlagene. Legg en klut eller matte under sokkelen under montering.

Hva gjør jeg hvis bassen er for svak?

Flytt høyttaleren nærmere veggen for å forsterke bassen. Hvis bassen er for sterk, flytt den vekk fra veggen eller plasser den nær et tykt gardin.

Kan jeg flytte stativet med høyttaleren montert?

Nei, ta først av høyttaleren fra sokkelen, flytt deretter sokkelen ved å holde den i begge stagene for å unngå tipping.

Hvor finner jeg reservedeler til dette stativet?

Delenumre er oppført i håndboken (f.eks. SHA6095 for bunnbeskytter). Kontakt din Pioneer-forhandler for å bestille.

BRUKSANVISNING CP-2EX PIONEER

Medfølgende tilbehør

Vi takker for innkjøpet av dette Pioneer-produktet. Vennligst les igjennom disse anvisningene for riktig montering og bruk. Etter å ha gjennomlest anvisningene, bør de oppbevares på et trygt sted for fremtidig konsultasjon.

Før du går i gang

Vennligst les nøye igjennom anvisningene for resten av systemet før du begynner monteringen av høyttalersystemet.

Forsiktig

• Bruk kun de medfølgende skruene når en høyttaler festes til høyttalerstativet.
• Ikke plasser stativet på en ustabil og/eller ujevn flate. Stativet eller en høyttaler kan i slike tilfelle velte og påføre personskader.
• Må utelukkende benyttes med høyttalersystemet det har blitt utviktet for. Stativet kan kollapse eller ta skades og/eller en høyttaler kan velte og påføre personskader.
• Ved flytting av høyttaler og stativ må høyttaleren først skilles fra stativet og deretter flyttes for seg ved at man holder tak i begge soklene.

Installasjon av høyttalerstativet

Plasser stativet på en stabil, vannrett flate. Plassering på en ustabil, ujevn flate medfører risiko for skade.

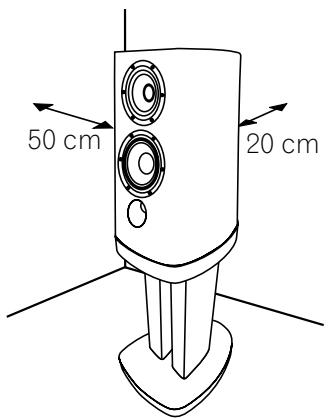

Når høyttaleren plasseres bør du ta i betraktning at lydkvaliteten påvirkes av høyttalerens stilling.

Dersom du ikke oppnår tilstrekkelig bass bør høyttaleren flyttes nærmere veggen. Dypest bass oppnås når høyttaleren står helt inntil en vegg. Dersom bassen er for kraftig, eller synes å gi uren lyd, bør høyttaleren flyttes vekk fra veggen. Plassering av høyttaleren inntil en tykk gardin kan også gi gode resultater.

50 cm 20 cm

Juster posisjonen etter ønske for å oppnå optimal lyd fra systemet ditt.

Viktig

- Pioneer påtar seg ikke ansvar for skader som eventuelt måtte oppstå ved oppsetting, feil montering, utilstrekkelige forsterkninger, feil betjening, naturkatastrofer osv.

Montering av høyttalerstativene

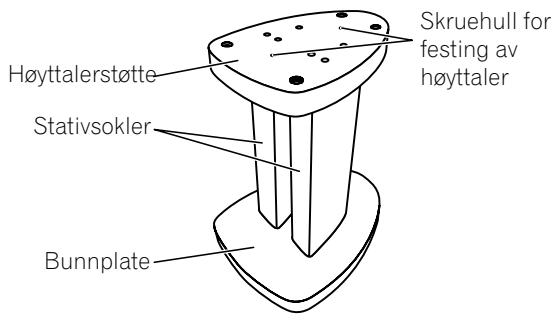

Monter høyttalerstativene som vist i illustrasjonen nedenfor. Vær oppmerksom på at en flathodet skrutrekker er nødvendig for monteringen. Følgende illustrasjon viser et ferdig montert høyttalerstativ:

Høyttalerstøtte Stativsokler Bunnplate Skruehull for festing av høyttaler

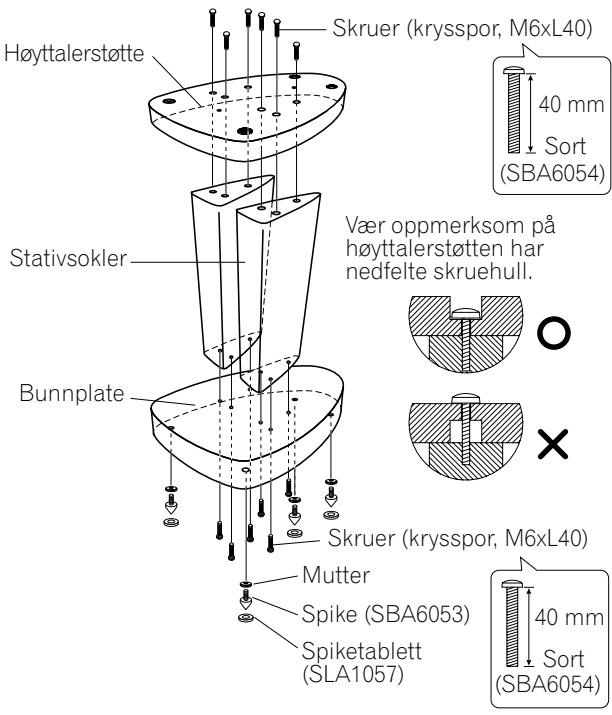

- Still skruehullene på gulvplaten og høyttalerstøtten kant i kant med skruehullene på de to soklene, stikk inn skruene og stram de til.

Skruer (krysspor, M6xL40) Høyttalerstøtte 40 mm Sort (SBA6054) Stativsokler Vær oppmerksom på høyttalerstøtten har nedfelte skruehull. Bunnplate Skruer (krysspor, M6xL40) Mutter Spike (SBA6053) Spiketablett (SLA1057) 40 mm Sort (SBA6054)

Forsiktig

• Pass på å sette sammen stativet på et flatt underlag som er relativt mykt (som f.eks. et teppe).
• Påse at skruene stikkes inn som vist i figuren ovenfor (hvor skruehodet skjules) når høyttaleren festes. Feil montering kan forårsake skade på utstyr eller person dersom høyttaleren faller av stativet.

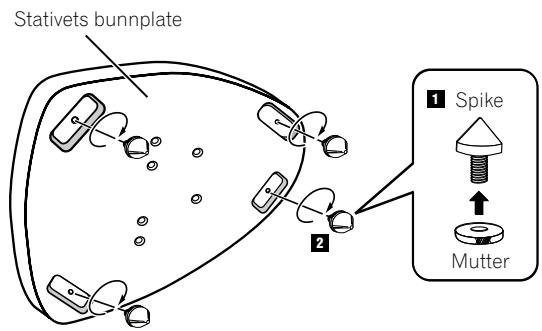

Bruk av spikes

Spikes følger med høyttalerstativet og disse har til hensikt å isolere høyttalerne fra gulvet. Vi anbefaler at spikes tas i bruk når høyttalerstativet plasseres på et tykt teppe (for økt stabilitet) eller for bedre lyd når stativet plasseres på harde flater med mye gjenklang (som f.eks. på gulv av betong eller tre). Ta i bruk de medfølgende spiketablettene slik at du unngår oppriping av gulv eller andre flater der stativet står, unngås.

1 Fest spikes til de medfølgende mutrene.
2 Fest samtlige fire spikes til de innfelte metallgjengene i høyttalerstativets bunnplate.
3 Velg stedene du ønsker å plassere høyttalerne og legg spiketablettene ned på gulvet.
4 Plasser stativet slik at samtlige spikes hviler jevnt på spiketablettene på gulvet.

Før høyttaleren festes til høyttalerstativet bør du passe på at stativet står stabilt og hviler jevnt på alle fire spikes.

Forsiktig

• Vær oppmerksom på at medfølgende metallspikes er skarpe og kan påføre skade på gulvflater. Pass på å legge en matte e.l. på gulvet før stativet settes opp.
• Spiketablettene bør plasseres slik det blir vist nedenfor (med innfellingen vendt opp).

- Pass på å ta i bruk de medfølgende spiketablettene for å unngå at skade påføres flatene der stativet blir plassert.

Montering av høyttalerne til stativene

For å unngå ulykker eller personskader må skruer benyttes til å feste høyttalerne til høyttalerstativene.

Montering med høyttalersystemet S-2EX

Hvis du benytter høyttalersystemet S-2EX må du være oppmerksom på høyttaleren er utstyrt med en mutter som sitter på høyttalerbunnen for festing av høyttaleren (se nedenfor).

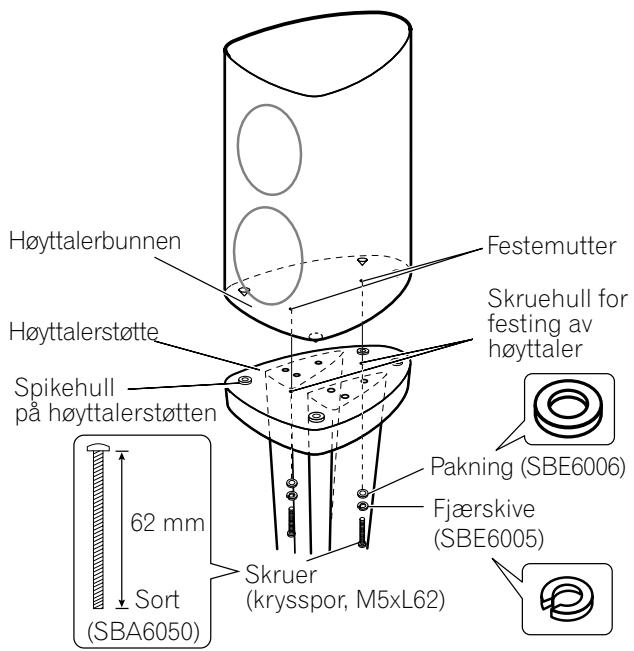

Ved bruk av høyttalerspikes:

Plasser høyttalernes spikes i de fire hullene som er innfelt i høyttalerstøtten og fest deretter selve høyttaleren til høyttalerstøtten med pakning, fjærskive og 62 mm skruer som vist nedenfor.

Høyttalerbunnen Høyttalerstøtte Spikehull på høyttalerstøtten 62 mm Sort (SBA6050) Skruer (krysspor, M5xL62) Festemutter Skruehull for festing av høyttaler Pakning (SBE6006) Fjærskive (SBE6005)

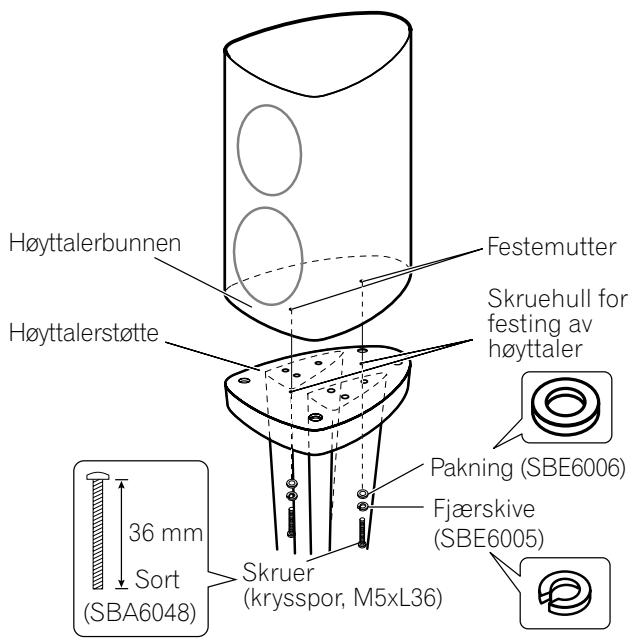

Hvis høyttalerspikes ikke tas i bruk:

Fest høyttaleren til høyttalerstøtten med pakning, fjærskive og 36 mm skruer som vist nedenfor.

Høyttalerbunnen Høyttalerstøtte Festemutter Skruehull for festing av høyttaler 36 mm Sort (SBA6048) Skruer (krysspor, M5xL36) Pakning (SBE6006) Fjærskive (SBE6005)

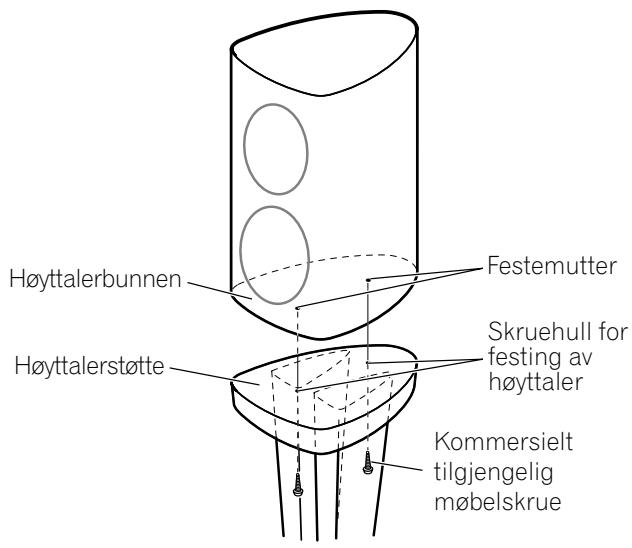

Montering med et separat høyttalersystem

Hvis du bruker et annet høyttalersystem enn S-2EX skal du være oppmerksom på at du er nødt til å ta i bruk en hånddrill (eller lignende) for å lage hull i høyttalerbunnen slik at høyttaleren festes forsvarlig til stativet. Påse at høyttalerens vekt ikke overstiger 29 kg.

Etter å ha laget hullene i høyttalerbunnen som indikert (påse at de ligger på linje med hullene på høyttalerstøtten), fester du høyttaleren til høyttalerstøtten med kommersielt tilgjengelige møbelskruer som vist nedenfor.

Høyttalerbunnen Festemutter Høyttalerstøtte Skruehull for festing av høyttaler Kommersielt tilgjengelig møbelskrue

Vedlikehold av kabinett og stativ

• Bruk en pussefille eller tørr klut til å tørke av støv og smuss.
• Dersom kabinettet eller stativet er svært tilsmusset kan det tørkes av med en myk klut dyppet i et nøytralt rensemiddel som har blitt uttynnet fem til seks ganger med vann. Tørk til slutt av med en tørr kut. Unngå bruk av møbelvoks og skuremidler.
• Bruk aldri tynningsmidler, bensin, insekt spray eller andre kjemikalier på eller i nærheten av enhetene da disse kan tære på overflatene.

Spesifikasjoner

Utvendige mål 400 (W) × 604 (H) × 513 (D) mm Vekt 17,8 kg

Medfølgende ekstrautstyr

Stativbunnplater 2

Høyttalerstøtter 2

Sokler 4

Spikes (med påmonterte mutre) [SBA6053]....8

• Spesifikasjoner og utførelse kan bli endret uten forutgående varsel pga. produktutbedringer.
• Produktnummeret er oppført ovenfor i hakeparenteser.

Delnummer for erstatningsdeler

Delummer	Delnr.
Beskytter (Underside)	SHA6095
Beskytter (Midtdel)	SHA6096
Beskytter (Overside)	SHA6097
Beskytter	SHA6098
Emballasjeboks	SHG6150
Beskyttelseomslag	SHC6044
Beskyttelseomslag	SHC6045
Beskyttelseomslag	SHC6046

Hvis du ønsker å kaste dette produktet, må du ikke blande det med vanlig husholdningsavfall. Det finnes et separat innsamlingssystem for brukte elektronikkprodukter, som i henhold til lovgivningen krever korrekt spesialbehandling, gjenbruk og gjenvinning.

Private husholdninger i de 25 EU-landene, Sveits og Norge kan levere brukte elektronikkprodukter gratis til bestemte anlegg for spesialavfall, eller til forhandleren (ved kjøp av et nytt, tilsvarende produkt).

I land som ikke er nevnt ovenfor, ber vi deg kontakte de lokale myndighetene for informasjon om korrekte avhendingsmetoder.

Når du gjør det, hjelper du til å sikre at det kasserte produktet blir korrekt behandlet, gjenbrukt eller gjenvunnet, og derved hindre at det forårsaker negative effekter på miljø og helse.
