CP-2EX - Högtalarstativ PIONEER - Gratis bruksanvisning och manual

Produkttyp	Högtalarstativ
Märke	Pioneer
Modell	CP-2EX
Mått (B × H × D)	400 × 604 × 513 mm
Vikt	17,8 kg
Material	Stål med svart finish
Maximal rekommenderad belastning	29 kg
Högtalarkompatibilitet	S-2EX och andra högtalare upp till 29 kg
Högtalarens fastsättning	Medföljande skruvar för direktmontering eller med avkopplingsspikar
Avkopplingsspikar	8 spikar med muttrar och 8 stöd medföljer
Antal medföljande skruvar	24 vis M6×L40, 4 vis M5×L62, 4 vis M5×L36
Andra tillbehör	4 brickor, 4 fjäderbrickor, bruksanvisning
Underhåll	Torr trasa eller utspätt neutralt rengöringsmedel
Säkerhetsföreskrifter	Använd endast medföljande skruvar; montera på plan och stabil yta; överskrid inte 29 kg
Återvinning	Släng inte med hushållsavfall; följ lokala bestämmelser

Vanliga frågor - CP-2EX PIONEER

Vilken är den maximala vikten som detta stativ kan bära?

Den rekommenderade maxvikten är 29 kg. Se till att din högtalare inte överstiger denna gräns.

Är detta stativ kompatibelt med Pioneer S-2EX-högtalaren?

Ja, det är speciellt utformat för S-2EX. 62 mm skruvar medföljer för montering med avkopplingsspikar och 36 mm skruvar utan spikar.

Hur installerar jag avkopplingsspikarna?

Fäst avkopplingsspikarna på gängorna vid basens botten med muttrarna. Placera spikstöden på golvet och positionera sedan basen så att spikarna vilar på stöden.

Kan jag använda detta stativ med en högtalare från ett annat märke?

Ja, förutsatt att vikten inte överstiger 29 kg. Du måste borra hål i högtalarens botten för montering med vanliga träskruvar.

Hur rengör jag stativet?

Använd en torr trasa eller en mjuk trasa doppad i ett neutralt rengöringsmedel utspätt i 5 till 6 gånger sin volym vatten. Använd aldrig förtunningsmedel, bensin eller kemikalier.

Vilka verktyg behövs för monteringen?

En platt skruvmejsel krävs. För icke-Pioneer-högtalare kan en borrmaskin behövas för att borra fästhål.

Hur undviker jag att skada golvet med spikarna?

Använd alltid de medföljande avkopplingsspikstöden. Placera en trasa eller matta under basen vid monteringen.

Vad gör jag om basen är för svag?

Flytta högtalaren närmare väggen för att förstärka basen. Om basen är för stark, flytta den bort från väggen eller placera den nära en tjock gardin.

Kan jag flytta stativet med högtalaren monterad?

Nej, ta först bort högtalaren från basen och flytta sedan basen genom att hålla i dess två stolpar för att undvika att den välter.

Var hittar jag reservdelar till detta stativ?

Artikelnumren finns i manualen (t.ex. SHA6095 för bottenplattan). Kontakta din Pioneer-återförsäljare för beställning.

BRUKSANVISNING CP-2EX PIONEER

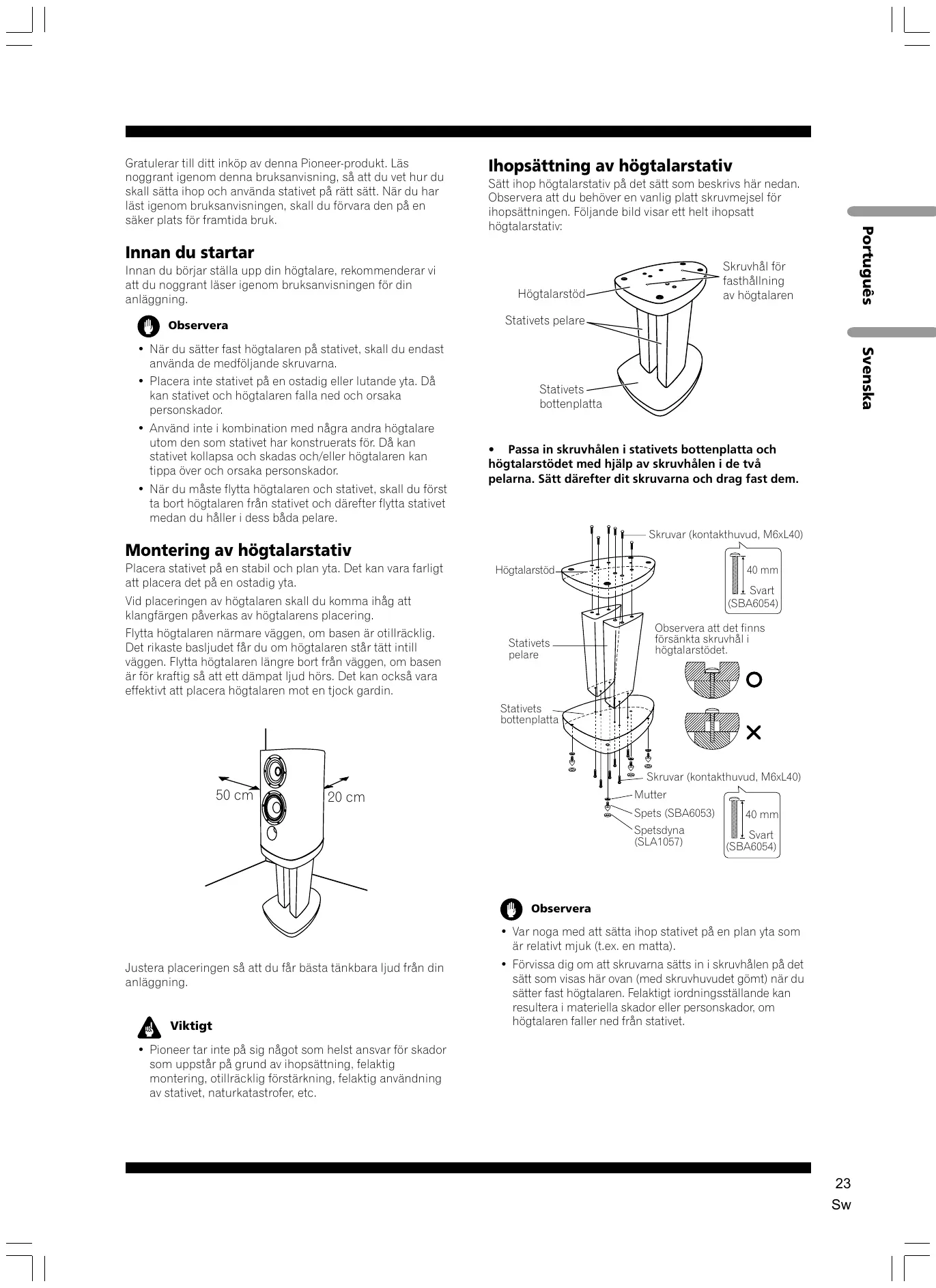

Gratulerar till ditt inköp av denna Pioneer-produkt. Läs noggrant igenom denna bruksanvisning, så att du vet hur du skall sätta ihop och använda stativet på rätt sätt. När du har läst igenom bruksanvisningen, skall du förvara den på en säker plats för framtida bruk.

Innan du startar

Innan du börjar ställa upp din högtalare, rekommenderar vi att du noggrant läser igenom bruksanvisningen för din anläggning.

Observera

• När du sätter fast högtalaren på stativet, skall du endast använda de medföljande skruvarna.
• Placera inte stativet på en ostadig eller lutande yta. Då kan stativet och högtalaren falla ned och orsaka personskador.
• Använd inte i kombination med några andra högtalare utom den som stativet har konstruerats för. Då kan stativet kollapsa och skadas och/eller högtalaren kan tippa över och orsaka personskador.
• När du måste flytta högtalaren och stativet, skall du först ta bort högtalaren från stativet och därefter flytta stativet medan du håller i dess båda pelare.

Montering av högtalarstativ

Placera stativet på en stabil och plan yta. Det kan vara farligt att placera det på en ostadig yta.

Vid placeringen av högtalaren skall du komma ihåg att klangfärgen påverkas av högtalarens placering.

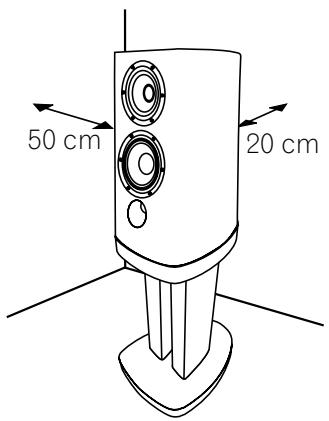

Flytta högtalaren närmare väggen, om basen är otillräcklig. Det rikaste basljudet får du om högtalaren står tätt intill väggen. Flytta högtalaren längre bort från väggen, om basen är för kraftig så att ett dämpat ljud hörs. Det kan också vara effektivt att placera högtalaren mot en tjock gardin.

50 cm 20 cm

Justera placeringen så att du får bästa tänkbara ljud från din anläggning.

Viktigt

- Pioneer tar inte på sig något som helst ansvar för skador som uppstår på grund av ihopsättning, felaktig montering, otillräcklig förstärkning, felaktig användning av stativet, naturkatastrofer, etc.

Ihopsättning av högtalarstativ

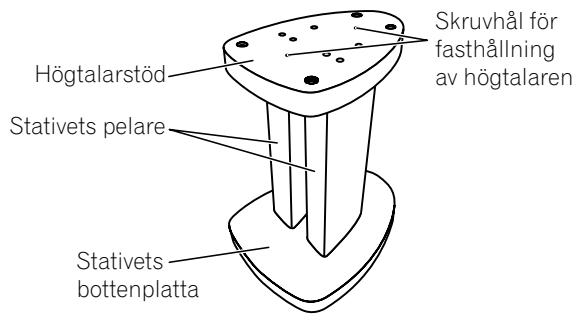

Sätt ihop högtalarstativ på det sätt som beskrivs här nedan. Observera att du behöver en vanlig platt skruvmejsel för ihopsättningen. Följande bild visar ett helt ihopsatt högtalarstativ:

Skruvhål för fasthållning av högtalaren Högtalarstöd Stativets pelare Stativets bottenplatta

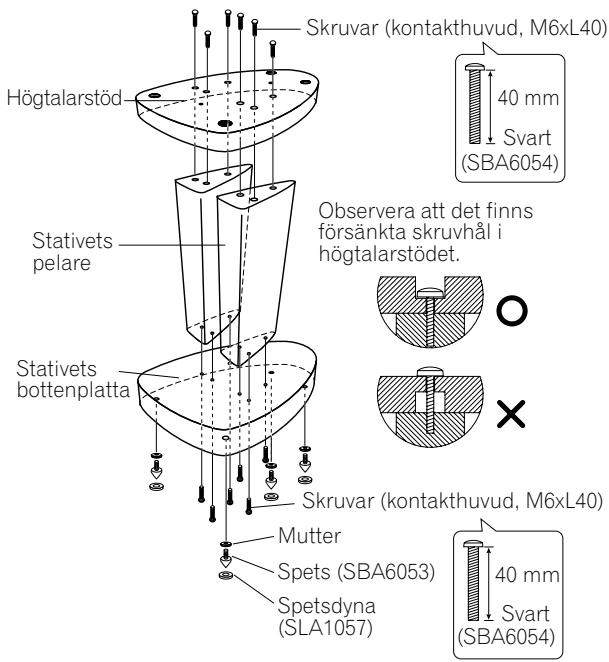

- Passa in skruvhålen i stativets bottenplatta och högtalarstödet med hjälp av skruvhålen i de två pelarna. Sätt därefter dit skruvarna och drag fast dem.

Skruvar (kontakthuvud, M6xL40) Högtalarstöd Stativets pelare Stativets bottenplatta Observera att det finns försänkta skruvhål i högtalarstödet. Mutter Spets (SBA6053) Spetsdyna (SLA1057) Skruvar (kontakthuvud, M6xL40) 40 mm Svart (SBA6054) 40 mm Svart (SBA6054)

Observera

• Var noga med att sätta ihop stativet på en plan yta som är relativt mjuk (t.ex. en matta).
• Förvissa dig om att skruvarna sätts in i skruvhålen på det sätt som visas här ovan (med skruvhuvudet gömt) när du sätter fast högtalaren. Felaktigt iordningsställande kan resultera i materiella skador eller personskador, om högtalaren faller ned från stativet.

Användning av spetsarna

Högtalarstativ inkluderar spetsar som du kan använda för att isolera högtalaren från golvet. Vi rekommenderar att du använder spetsarna när du placerar stativet på en tjock matta (för att öka stabiliteten), eller för att få bättre ljud när du ställer högtalaren på en hård ljudreflekterande yta (som till exempel betong- eller trägolv). Använd de medföljande spetsdynorna för att undvika att repa golvet eller någon annan yta, där stativet placeras.

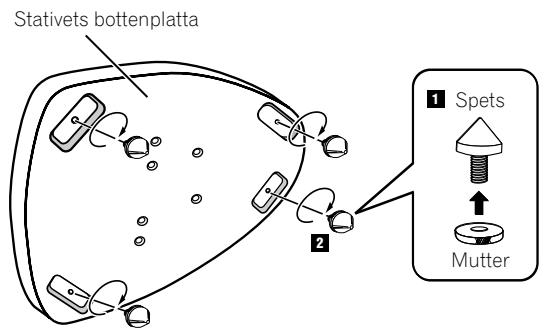

Stativets bottenplatta 1 Spets Mutter

1 Sätt fast spetsarna på de medföljande muttrarna.
2 Sätt fast alla fyra spetsarna i de gängade insatserna i högtalarstativets bottenplatta.
3 Välj plats för högtalarens placering och lägg spetsdynorna på golvet.
4 Placera stativet så att spetsarna vilar på spetsdynorna på golvet.

Innan du placerar högtalaren på högtalarstativet, skall du kontrollera att stativet står stabilt och vilar på samtliga fyra spetsar.

Observera

• Observera att dessa spetsar är av metall och vassa och därför kan skada golvytan. Var noga med att lägga dit en tygbit eller annat lämpligt material före uppställningen.
• Spetsdynorna skall placeras på det sätt som visas här nedan (med inbuktningen vänd uppåt).

- Var noga med att använda de medföljande spetsdynorna för att undvika att skada den yta, där du placerar stativet.

Fastsättning av högtalaren på stativet

För att undvika olyckor eller personskador, skall du använda skruvar för att låsa fast högtalaren i högtalarstativet.

Ihopsättning med högtalare S-2EX

Om du använder högtalaren S-2EX, skall du observera att det finns en medföljande fastsättningsmutter på högtalarens bottenplatta (se nedan).

När högtalarspetsar används:

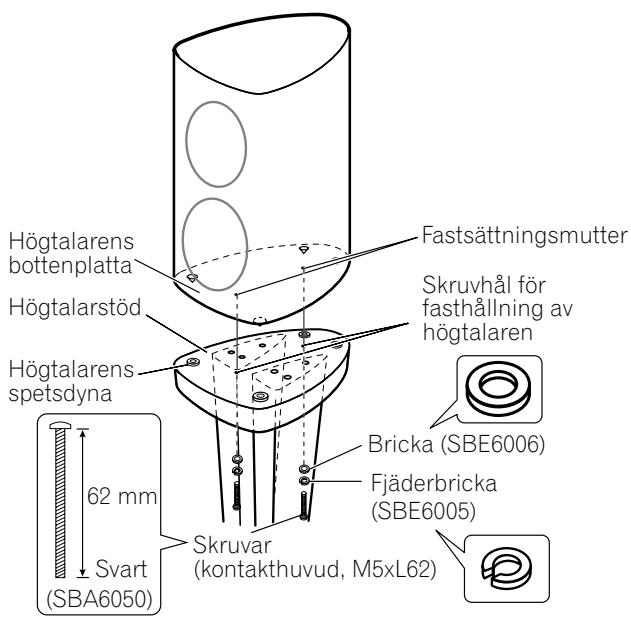

Placera högtalarens spetsdynor i de fyra hål som finns i högtalarstödet. Lås därefter fast högtalaren i högtalarstödet med hjälp av brickan, fjäderbrickan och de 62 mm långa skruvarna på det sätt som visas här nedan.

Högtalarens bottenplatta Högtalarstöd Högtalarens spetsdyna 62 mm Svart (SBA6050) Fastsättningsmutter Skruvhål för fasthållning av högtalaren Bricka (SBE6006) Fjäderbricka (SBE6005) Skruvar (kontakthuvud, M5xL62)

När högtalarspetsar inte används:

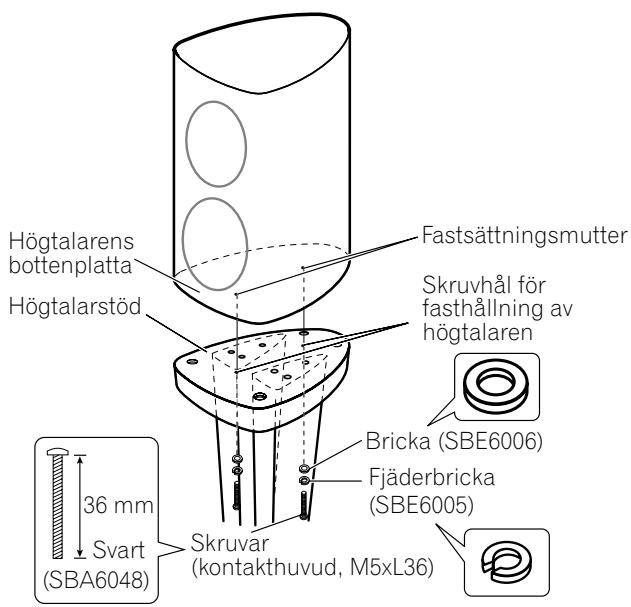

Lås fast högtalaren i högtalarstödet med hjälp av brickan, fjäderbrickan och de 36 mm långa skruvarna på det sätt som visas här nedan.

Högtalarens bottenplatta Högtalarstöd Fastsättningsmutter Skruvhål för fasthållning av högtalaren Bricka (SBE6006) Fjäderbricka (SBE6005) 36 mm Svart (SBA6048) Skruvar (kontakthuvud, M5xL36)

Ihopsättning med en annan högtalare

Om du använder någon annan högtalare än S-2EX, skall du observera att du måste använda en handdriven borr (eller liknande) för att göra hål i högtalarens bottenplatta för att låsa fast den på stativet. Var noga med att högtalaren inte väger över 29 kilo.

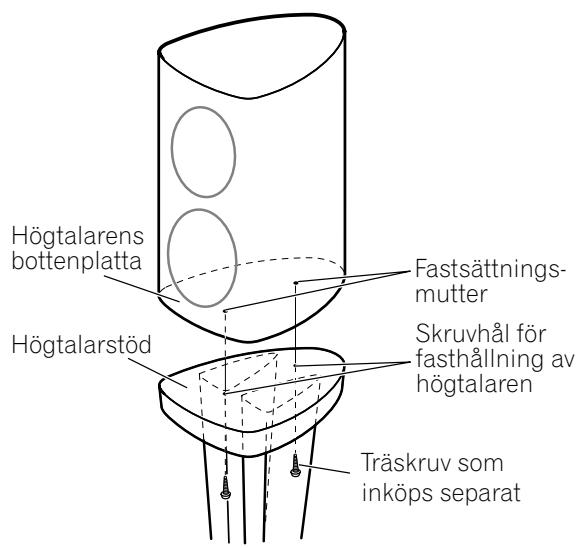

När du har gjort hål i högtalarens bottenplatta på de platser som anges (kontrollera att de passar in mot skruvhålen i högtalarstödet), skall du låsa fast högtalaren i högtalarstödet med separat inköpta träskruvar på det sätt som visas här nedan.

Högtalarens bottenplatta Högtalarstöd Fastsättnings- mutter Skruvhål för fasthållning av högtalaren Träskruv som inköps separat

Skötsel av högtalarhölje och stativ

• Använd en putsduk eller annan torr duk för att torka bort damm och smuts.
• Om högtalarhöljet eller stativet är mycket smutsigt, skall du använda en mjuk duk som har doppats i ett neutralt rengöringsmedel som har spätts ut 5 eller 6 gånger med vatten. Torka därefter av igen med en torr duk. Använd inte möbelvax eller kraftiga rengöringsmedel.
• Använd aldrig thinner, bensen, insektssprayer eller andra kemikalier på eller nära högtalarhöljet eller stativet, därför att sådana kommer att korrodera ytorna.

Specifikationer

Yttermått 400 (B) × 604 (H) × 513 (D) mm Vikt 17,8 kg

Medföljande tillbehör

Bottenplattor för stativ 2 st.
Högtalarstöd 2 st.
Pelare 4 st.
Spetsar (med fastsatta muttrar) [SBA6053] 8 st.
Spetsdynor [SLA1057] 8 st.
Skruvar (kontakthuvud, M5xL62) [SBA6050] 4 st.
Skruvar (kontakthuvud, M5xL36) [SBA6048] 4 st.
Skruvar (kontakthuvud, M6xL40) [SBA6054] ...... 24 st.
Fjäderbrickor [SBE6005] 4 st.
Brickor [SBE6006] 4 st.
Bruksanvisning (denna) [SRD6045] 1 st.

Anmärkning

• Tekniska data och utförande kan, i förbättringssyfte, ändras utan föregående meddelande.
• Produktnummer anges här ovan inom klamrar.

Nummer för reservdelar
Delens namn

• Skydd (Undersidan)	SHA6095
• Skydd (Mitten)	SHA6096
• Skydd (Ovansidan)	SHA6097
• Skydd	SHA6098
• Förpackningskartong	SHG6150
• Skyddsark	SHC6044
• Skyddsark	SHC6045
• Skyddsark	SHC6046

Del nr.

Denna produkt får inte kastas tillsammans med vanligt hushållsavfall. Uttjänta elektronikprodukter skall enligt lag samlas in separat för särskild hantering och återvinning.

I EU:s 25 medlemsländer samt Schweiz och Norge får privata hushåll kostnadsfritt lämna in uttjänt elektronik på särskilda insamlingsställen och återvinningscentraler eller hos en återförsäljare (vid köp av liknande produkt).

I övriga länder skall lokala myndigheter kontaktas för information om korrekt avfallshantering.

Härigenom kommer den kasserade produkten att samlas in, behandlas och återvinnas på det sätt som krävs för att minska negativ påverkan på miljö och människors hälsa.
