CP-2EX - Support d'enceinte PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support d'enceinte
Marque	Pioneer
Modèle	CP-2EX
Dimensions (L × H × P)	400 × 604 × 513 mm
Poids	17,8 kg
Matériau	Acier avec finition noire
Charge maximale recommandée	29 kg
Compatibilité enceintes	S-2EX et autres enceintes jusqu'à 29 kg
Fixation de l'enceinte	Vis fournies pour montage direct ou avec pointes de découplage
Pointes de découplage	8 pointes avec écrous et 8 supports inclus
Nombre de vis fournies	24 vis M6×L40, 4 vis M5×L62, 4 vis M5×L36
Autres accessoires	4 rondelles, 4 rondelles à ressort, mode d'emploi
Entretien	Chiffon sec ou détergent neutre dilué
Précautions de sécurité	Utiliser uniquement les vis fournies ; assembler sur surface plane et stable ; ne pas dépasser 29 kg
Recyclage	Ne pas jeter avec les ordures ménagères ; suivre les réglementations locales

FOIRE AUX QUESTIONS - CP-2EX PIONEER

Quel est le poids maximal que peut supporter ce support ?

Le poids maximal recommandé est de 29 kg. Assurez-vous que votre enceinte ne dépasse pas cette limite.

Ce support est-il compatible avec l'enceinte Pioneer S-2EX ?

Oui, il est spécialement conçu pour la S-2EX. Des vis de 62 mm sont fournies pour la fixation avec pointes de découplage, et des vis de 36 mm sans pointes.

Comment installer les pointes de découplage ?

Fixez les pointes de découplage sur les filetages à la base du socle à l'aide des écrous. Placez les supports de pointes sur le sol, puis positionnez le socle de sorte que les pointes reposent sur les supports.

Puis-je utiliser ce support avec une enceinte d'une autre marque ?

Oui, à condition que le poids ne dépasse pas 29 kg. Vous devrez percer des trous dans le fond de l'enceinte pour la fixation avec des vis à bois standard.

Comment nettoyer le support ?

Utilisez un chiffon sec ou un linge doux trempé dans un détergent neutre dilué dans 5 à 6 fois son volume d'eau. N'utilisez jamais de diluant, benzine ou produits chimiques.

Quels outils sont nécessaires pour l'assemblage ?

Un tournevis à tête plate est requis. Pour les enceintes non Pioneer, une perceuse peut être nécessaire pour percer des trous de fixation.

Comment éviter d'endommager le sol avec les pointes ?

Utilisez toujours les supports de pointes de découplage fournis. Placez un chiffon ou un tapis sous le socle lors de l'assemblage.

Que faire si les graves sont trop faibles ?

Rapprochez l'enceinte du mur pour renforcer les basses. Si les basses sont trop fortes, éloignez-la du mur ou placez-la près d'un rideau épais.

Puis-je déplacer le support avec l'enceinte montée ?

Non, retirez d'abord l'enceinte du socle, puis déplacez le socle en le tenant par ses deux montants pour éviter tout basculement.

Où trouver des pièces de rechange pour ce support ?

Les numéros de pièces sont listés dans le manuel (ex: SHA6095 pour le protecteur bas). Contactez votre revendeur Pioneer pour commander.

MODE D'EMPLOI CP-2EX PIONEER

Nous vous remercions pour l'achat de ce produit Pioneer. Veuillez lire attentivement ce mode d'emploi pour assembler et utiliser correctement le produit. Après avoir lu ces explications, rangez-les dans un endroit sûr pour vous y référer éventuellement à l'avenir.

Avant de commencer

Avant d'installer les enceintes acoustiques, nous vous conseillons de lire attentivement le mode d'emploi qui les accompagne.

Attention

• Utilisez uniquement les vis fournies pour fixer l'enceinte sur le socle d'enceinte.
• Ne placez pas le socle sur une surface instable et/ou glissante, car le socle et l'enceinte pourraient tomber et provoquer des blessures.
• N'utilisez avec aucune autre enceinte que celle pour laquelle ce socle a été conçu. Le socle pourrait se renverser et être endommagé et/ou l'enceinte pourrait tomber et provoquer des blessures.
• Avant de déplacer l'enceinte et le socle, déposez d'abord l'enceinte, puis déplacez le socle en le tenant par ses deux montants.

Installation des socles d'enceinte

Placez le socle sur une surface stable et horizontale; il serait dangereux de le poser sur une surface instable.

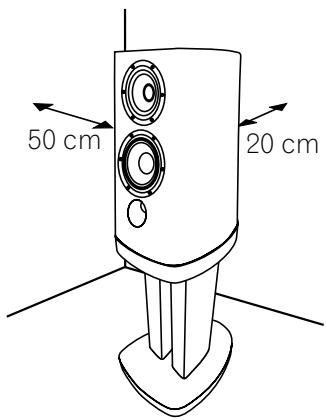

Lors de l'installation de l'enceinte, gardez à l'esprit le fait que les tonalités sont affectées par la position de l'enceinte.

Si les graves laissent à désirer, déplacez l'enceinte plus près du mur. Des tonalités graves plus riches seront obtenues si l'enceinte se trouve juste à côté d'un mur. Si les graves sont trop puissantes au point de produire des tonalités assourdies, écartez l'enceinte par rapport au mur. Le fait de placer l'enceinte contre un rideau épais peut aussi fournir des résultats adéquats.

50 cm 20 cm

Ajustez la position selon les besoins de manière à obtenir de votre enceinte un son optimal.

Important

- Pioneer n'assume aucune responsabilité en cas de dégâts, découlant d'une assemblage ou d'un montage inadéquat, d'un renforcement insuffisant, d'une utilisation inapproprié du produit, de catastrophes naturelles, etc.

Assemblage des socles d'enceinte

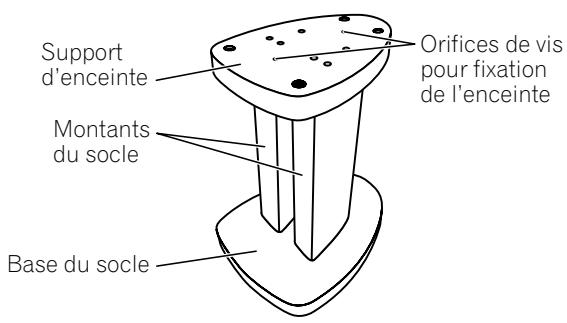

Assemblez les socles d'enceinte comme illustré ci-dessous. Notez qu'un tournevis à tête plate est requis pour cet assemblage. L'illustration suivante présente le socle d'enceinte à l'état assemblé.

Support d'enceinte Montants du socle Base du socle Orifices de vis pour fixation de l'enceinte

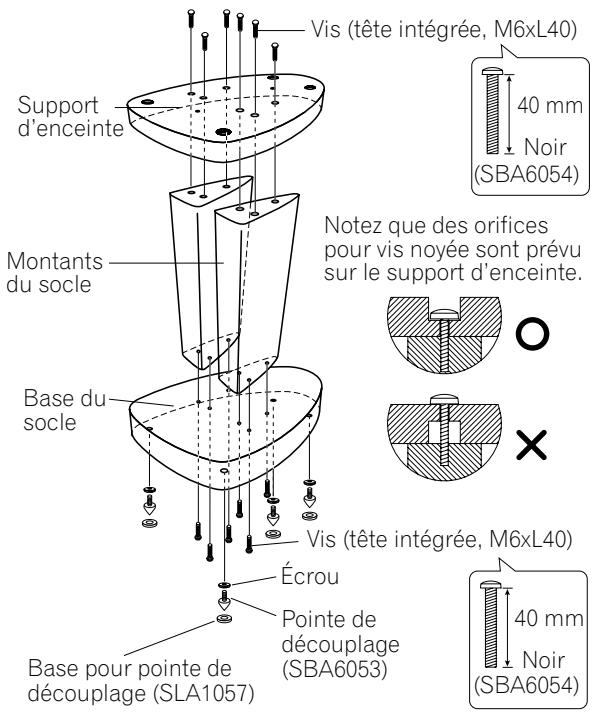

- Faites correspondre les orifices de vis sur la base du socle et sur le support d'enceinte avec les orifices de vis prévus dans les deux montants, puis insérez les vis et serrez-les.

Vis (tête intégrée, M6xL40) Support d'enceinte Montants du socle Base du socle Excrou Pointe de découplage (SBA6053) Base pour pointe de découplage (SLA1057) 40 mm Noir (SBA6054) Notez que des orifices pour vis noyée sont prévu sur le support d'enceinte. 40 mm Noir (SBA6054)

Attention

• Prenez soin d'assembler le socle sur une surface plate qui soit relativement souple (comme un tapis).
• Lors de la fixation de l'enceinte, prenez soin que les vis soient insérées dans les orifices de vis comme illustré ci-dessus (leur tête étant noyée). Une installation inadéquate pourrait provoquer des dégâts ou des blessures si l'enceinte devait tomber de son socle.

Utilisation des pointes de découplage

Les socles d'enceinte sont munis de pointes de découplage qui permettent d'isoler ceux-ci du plancher. Ces pointes de découplage sont recommandées si le socle est posé sur un tapis épais, car elles améliorent la stabilité, ou pour améliorer les sons si le socle est posé sur une surface dure et réfléchissante, comme un carrelage ou un plancher. Utilisez les bases de pointes de découplage fournies pour éviter de griffer le plancher ou toute autre surface sur laquelle le socle serait déposé.

Base du socle 1 Pointe de découplage ↑ Écrou

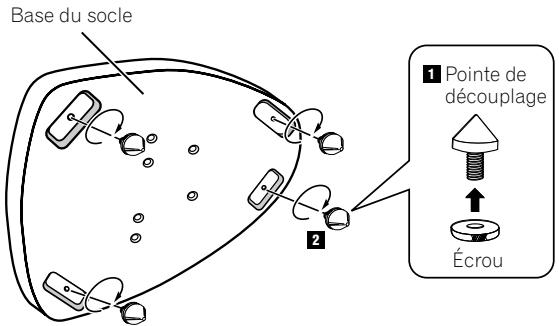

1 Fixez les pointes de découplage au moyen des écrous fournis.
2 Fixez toutes les quatre pointes de découplage sur les raccords métalliques filetés à la base du socle d'enceinte.
3 Choisissez l'endroit d'emplacement de l'enceinte, puis posez les supports de pointes de découplage sur le sol.
4 Placez le socle de telle sorte que les pointes de découplage reposent sur les supports, eux-mêmes posés sur le sol.

Avant de placer l'enceinte sur son socle, assurez-vous que celui-ci et bien stable et qu'il repose fermement sur les quatre pointes de découplage.

Attention

• Sachez que ces pointes de découplage sont pointues et fabriquées en métal; elles risquent donc d'endommager le plancher. Prenez soin de déposer un linge ou un renfort adéquat avant la mise en place.
• Le support des pointes de découplage doit être placé comme illustré ci-dessous (la cavité tournée vers le haut).

- Veillez à utiliser les supports des pointes de découplage fournis pour éviter d'endommager la surface sur laquelle le socle sera posé.

Fixation des enceintes sur les socles

Pour éviter des accidents ou des blessures, utilisez les vis pour immobiliser les enceintes sur leur socle.

Assemblage avec l'enceinte acoustique S-2EX

Si vous utilisez l'enceinte acoustique S-2EX, remarquez qu'un écrou de fixation est prévus sur le fond de l'enceinte (voir ci-après).

À l'emploi des pointes de découplage d'enceinte :

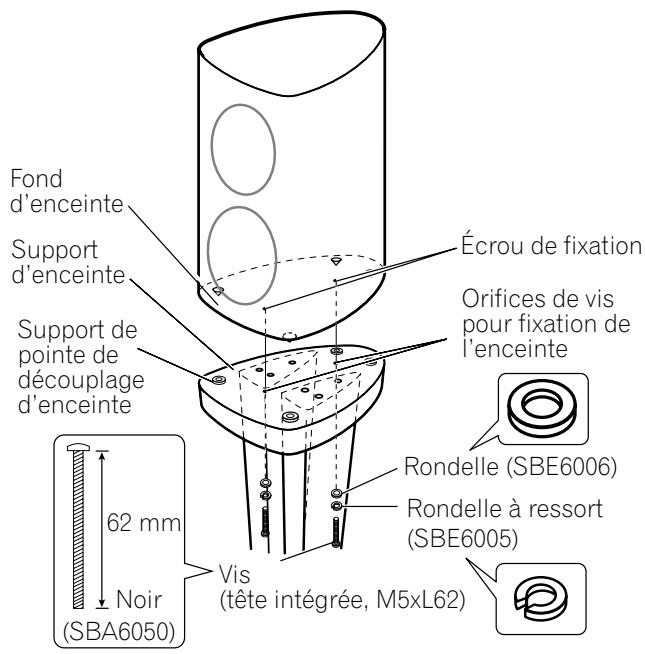

Placez les supports de pointes de découplage d'enceinte dans les quatre orifices, prévus sur le socle d'enceinte, puis immobilisez l'enceinte sur son socle au moyen de la rondelle, de la rondelle à ressort et des vis de 62 mm comme illustré ci-après.

Fond d'enceinte Support d'enceinte Support de pointe de découplage d'enceinte 62 mm Noir (SBA6050) Écrou de fixation Orifices de vis pour fixation de l'enceinte Rondelle (SBE6006) Rondelle à ressort (SBE6005) Vis (tête intégrée, M5xL62)

Si vous n'utilisez pas les pointes de découplage d'enceinte :

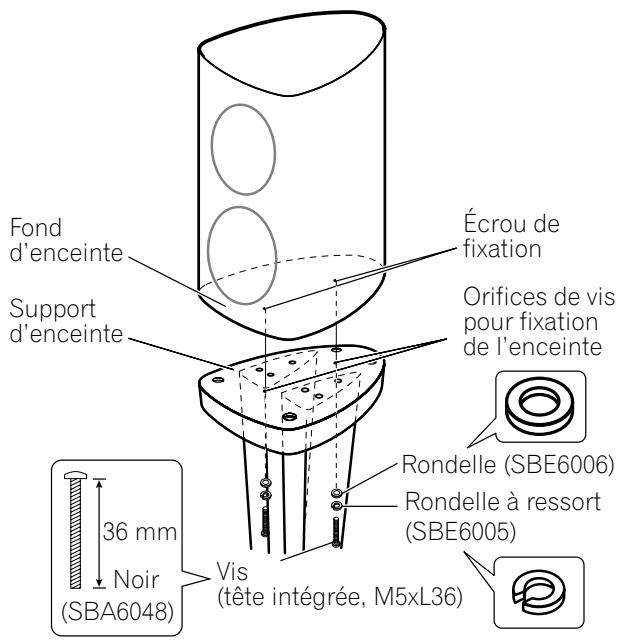

Immobilisez l'enceinte sur le support au moyen de la rondelle, de la rondelle à ressort et des vis de 36 mm, comme illustré ci-après.

Fond d'enceinte Support d'enceinte Écrou de fixation Orifices de vis pour fixation de l'enceinte Rondelle (SBE6006) Rondelle à ressort (SBE6005) 36 mm Noir (SBA6048) Vis (tête intégrée, M5xL36)

Assemblage avec une enceinte acoustique différente

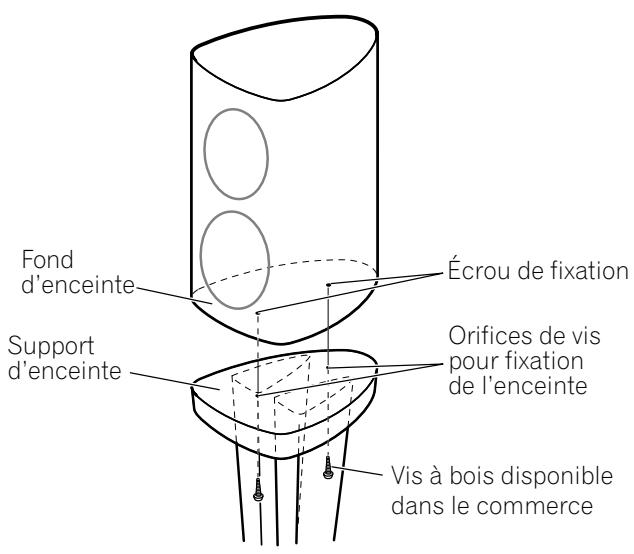

Si vous utilisez une enceinte acoustique autre que la S-2EX, notez que vous devrez utiliser une perceuse à main (ou un outil comparable) pour forer des orifices dans le fond de l'enceinte de manière à pouvoir la fixer sur le socle. Assurez-vous que le poids de l'enceinte utilisée ne dépasse pas 29 kg.

Après avoir percé des trous dans le fond de l'enceinte aux endroits indiqués (assurez-vous qu'ils soient alignés sur les orifices de vis sur le support d'enceinte), immobilisez l'enceinte sur le support, comme illustré ci-après, au moyen de vis à bois disponibles dans le commerce.

Fond d'enceinte Écrou de fixation Support d'enceinte Orifices de vis pour fixation de l'enceinte Vis à bois disponible dans le commerce

Entretien du coffret et du socle

• Utilisez un chiffon à lustrer ou un linge sec pour enlever la poussière et la saleté.
• Si le coffret ou le socle est très sale, utilisez un linge doux trempé dans un détergent neutre, dilué dans 5 à 6 fois son volume d'eau. Frottez à nouveau avec un linge sec. N'utilisez aucun détergent ou cire pour mobilier.
• N'utilisez jamais de diluant, benzine, insecticide en atomiseur ou autre produit chimique sur le coffret ou le support ou dans leur voisinage, car ces produits pourraient endommager leurs surfaces.

Fiche technique

Dimensions extérieures .... 400 × 604 × 513 mm (L × H × P) Poids .... 17,8 kg

Accessoires fournis

Plaques de base du socle ...... 2

Supports d'enceinte....2

Montants 4

Pointes de découplage (avec écrous attachés) [SBA6053] ... 8

Supports des pointes de découplage [SLA1057] 8

Vis (tête intégrée, M5xL62) [SBA6050] 4

Vis (tête intégrée, M5xL36) [SBA6048] 4

Vis (tête intégrée,. M6xL40) [SBA6054] 24

Rondelles à ressort [SBE6005] 4

Rondelles [SBE6006] 4

Le présent mode d'emploi [SRD6045] .... 1

Remarque

• Spécifications et design sous réserve de modifications sans préavis en raison d'améliorations éventuelles.
• Les numéros de produit sont indiqués ci-dessus entre crochets.

Numéros des pièces de rechange

Nom de pièce

• Protecteur (Bas)
• Protecteur (Milieu)
• Protecteur (Haut)
• Protecteur
• Etui d'emballage
• Feuille de protection
• Feuille de protection
• Feuille de protection

No. de pièce

SHA6095

SHA6096

SHA6097

SHA6098

SHG6150

SHC6044

SHC6045

SHC6046

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Les habitants des 25 états membres de l'UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos appareils.

Vous garantirez ainsi que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon les impacts néfastes possibles sur l'environnement et la santé humaine.

Tous droits de reproduction et de traduction réservés.
