Tipo de produto	Suporte para caixa acústica
Marca	Pioneer
Modelo	CP-2EX
Dimensões (L × A × P)	400 × 604 × 513 mm
Peso	17,8 kg
Material	Aço com acabamento preto
Carga máxima recomendada	29 kg
Compatibilidade de caixas acústicas	S-2EX e outras caixas acústicas até 29 kg
Fixação da caixa acústica	Parafusos fornecidos para montagem direta ou com pontas de desacoplamento
Pontas de desacoplamento	8 pontas com porcas e 8 suportes incluídos
Número de parafusos fornecidos	24 parafusos M6×L40, 4 parafusos M5×L62, 4 parafusos M5×L36
Outros acessórios	4 arruelas, 4 arruelas de pressão, manual de instruções
Manutenção	Pano seco ou detergente neutro diluído
Precauções de segurança	Usar apenas os parafusos fornecidos; montar em superfície plana e estável; não exceder 29 kg
Reciclagem	Não descartar com o lixo doméstico; seguir as regulamentações locais

Perguntas frequentes - CP-2EX PIONEER

Qual é o peso máximo que este suporte pode suportar?

O peso máximo recomendado é de 29 kg. Certifique-se de que sua caixa acústica não exceda este limite.

Este suporte é compatível com a caixa acústica Pioneer S-2EX?

Sim, foi especialmente projetado para a S-2EX. Parafusos de 62 mm são fornecidos para fixação com pontas de desacoplamento, e parafusos de 36 mm sem pontas.

Como instalar as pontas de desacoplamento?

Fixe as pontas de desacoplamento nas roscas na base do suporte usando as porcas. Coloque os suportes de pontas no chão e posicione o suporte de modo que as pontas repousem sobre os suportes.

Posso usar este suporte com uma caixa acústica de outra marca?

Sim, desde que o peso não ultrapasse 29 kg. Você precisará fazer furos na parte inferior da caixa acústica para fixação com parafusos para madeira padrão.

Como limpar o suporte?

Use um pano seco ou um pano macio embebido em detergente neutro diluído em 5 a 6 vezes seu volume de água. Nunca use diluente, benzina ou produtos químicos.

Quais ferramentas são necessárias para a montagem?

Um chave de fenda de cabeça chata é necessária. Para caixas acústicas que não são Pioneer, uma furadeira pode ser necessária para fazer furos de fixação.

Como evitar danificar o chão com as pontas?

Use sempre os suportes de pontas de desacoplamento fornecidos. Coloque um pano ou tapete sob o suporte durante a montagem.

O que fazer se os graves estiverem muito fracos?

Aproxime a caixa acústica da parede para reforçar os graves. Se os graves estiverem muito fortes, afaste-a da parede ou coloque-a perto de uma cortina espessa.

Posso mover o suporte com a caixa acústica montada?

Não, remova primeiro a caixa acústica do suporte e mova o suporte segurando pelos dois montantes para evitar tombamento.

Onde encontrar peças de reposição para este suporte?

Os números das peças estão listados no manual (ex: SHA6095 para o protetor inferior). Entre em contato com seu revendedor Pioneer para encomendar.

MANUAL DE UTILIZADOR CP-2EX PIONEER

Dimensioni esterne .... 400 (L) × 604 (A) × 513 (P) mm Peso .... 17,8 kg

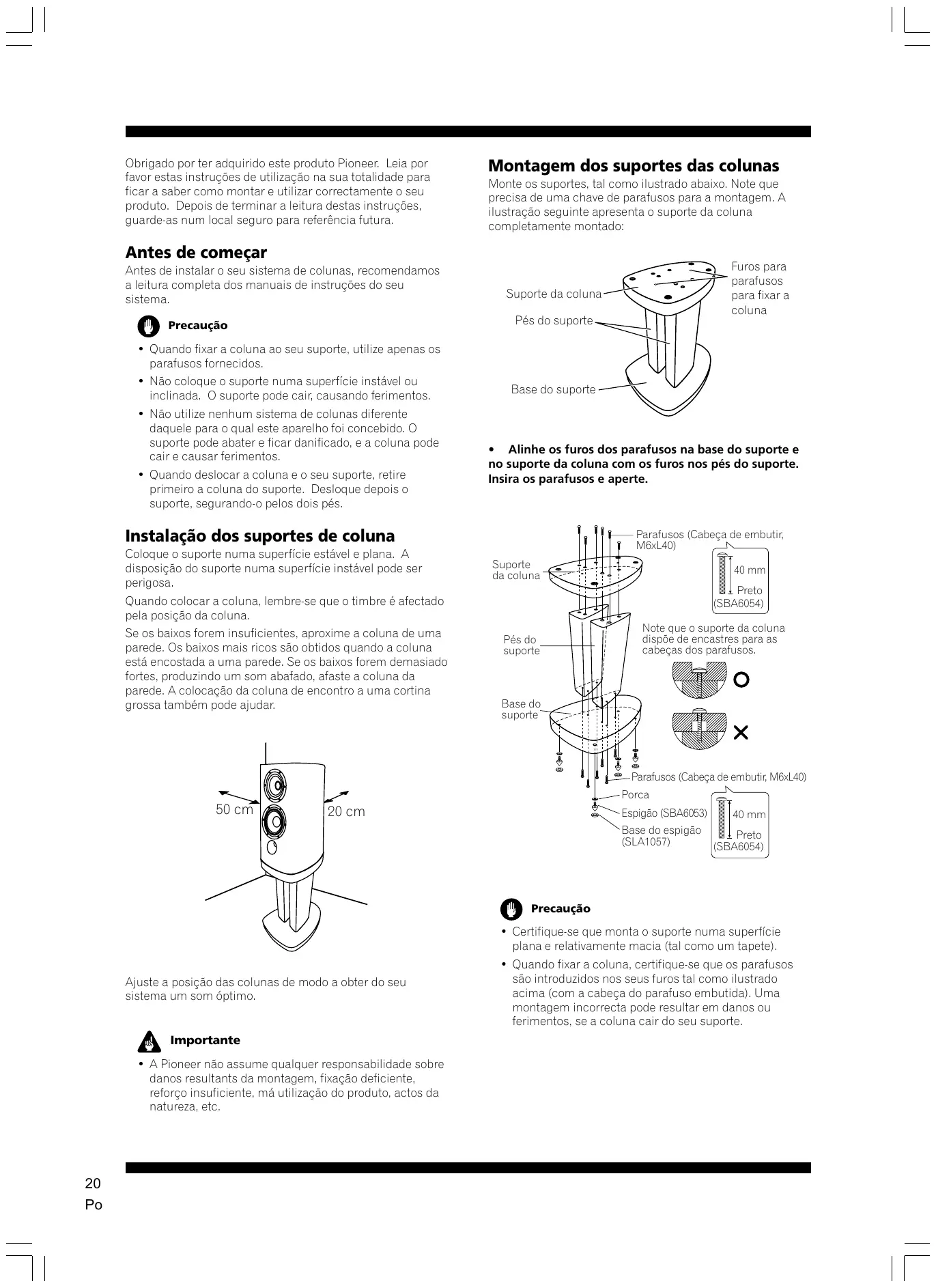

Obrigado por ter adquirido este produto Pioneer. Leia por favor estas instruções de utilização na sua totalidade para ficar a saber como montar e utilizar correctamente o seu produto. Depois de terminar a leitura destas instruções, guarde-as num local seguro para referência futura.

Antes de começar

Antes de instalar o seu sistema de colunas, recomendamos a leitura completa dos manuais de instruções do seu sistema.

Precaução

• Quando fixar a coluna ao seu suporte, utilize apenas os parafusos fornecidos.
• Não coloque o suporte numa superfície instável ou inclinada. O suporte pode cair, causando ferimentos.
• Não utilize nenhum sistema de colunas diferente daquele para o qual este aparelho foi concebido. O suporte pode abater e ficar danificado, e a coluna pode cair e causar ferimentos.
• Quando deslocar a coluna e o seu suporte, retire primeiro a coluna do suporte. Desloque depois o suporte, segurando-o pelos dois pés.

Instalação dos suportes de coluna

Coloque o suporte numa superfície estável e plana. A disposição do suporte numa superfície instável pode ser perigosa.

Quando colocar a coluna, lembre-se que o timbre é afectado pela posição da coluna.

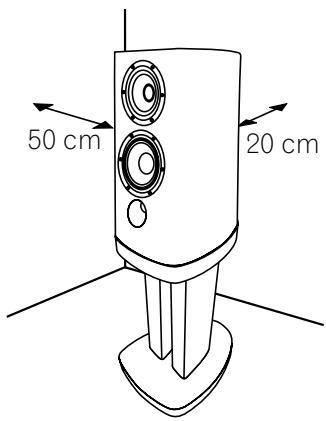

Se os baixos forem insuficientes, aproxime a coluna de uma parede. Os baixos mais ricos são obtidos quando a coluna está encostada a uma parede. Se os baixos forem demasiado fortes, produzindo um som abafado, afaste a coluna da parede. A colocação da coluna de encontro a uma cortina grossa também pode ajudar.

50 cm 20 cm

Ajuste a posição das colunas de modo a obter do seu sistema um som óptimo.

Importante

- A Pioneer não assume qualquer responsabilidade sobre danos resultants da montagem, fixação deficiente, reforço insuficiente, má utilização do produto, actos da natureza, etc.

Montagem dos suportes das colunas

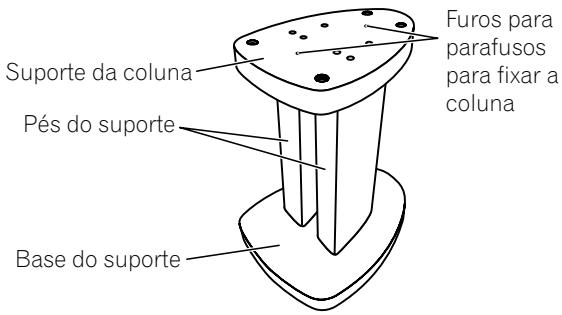

Monte os suportes, tal como ilustrado abaixo. Note que precisa de uma chave de parafusos para a montagem. A ilustração seguinte apresenta o suporte da coluna completamente montado:

Suporte da coluna Pés do suporte Base do suporte Furos para parafusos para fixar a coluna

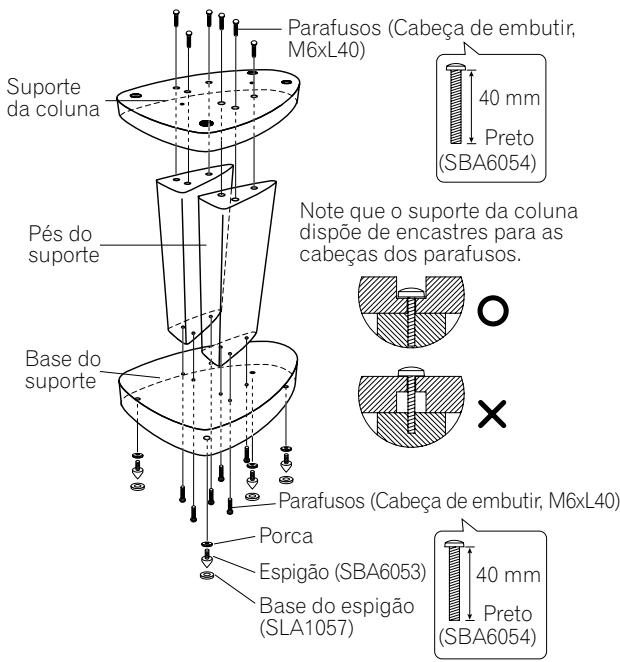

- Alinhe os furos dos parafusos na base do suporte e no suporte da coluna com os furos nos pés do suporte. Insira os parafusos e aperte.

Suporte da coluna Pés do suporte Base do suporte Parafusos (Cabeça de embutir, M6xL40) 40 mm Preto (SBA6054) Note que o suporte da coluna dispõe de encastres para as cabeças dos parafusos. Parafusos (Cabeça de embutir, M6xL40) Porca Espigão (SBA6053) Base do espigão (SLA1057) 40 mm Preto (SBA6054)

Precaução

• Certifique-se que monta o suporte numa superfície plana e relativamente macia (tal como um tapete).
• Quando fixar a coluna, certifique-se que os parafusos são introduzidos nos seus furos tal como ilustrado acima (com a cabeça do parafuso embutida). Uma montagem incorrecta pode resultar em danos ou ferimentos, se a coluna cair do seu suporte.

Utilização dos espigões

Os suportes de coluna incluem espigões que podem ser utilizador para isolar a coluna do chão. Os espigões são recomendados quando colocar o suporte sobre um tapete grosso (para estabilidade adicional), ou para melhorar o som quando colocar sobre um chão duro reverberante (tal como cimento ou madeira). Utilize as bases protectoras dos espigões para evitar riscar o chão ou a superfície sobre a qual a coluna for colocada.

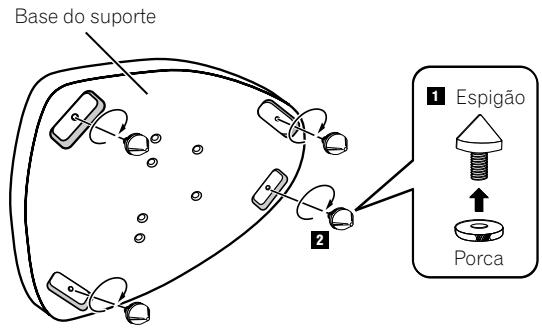

Base do suporte 1 Espigão Porca

1 Fixe os espigões às porcas fornecidas.
2 Fixe os quatro espigões às porcas de metal embutidas na base do suporte de colunas.
3 Escolha a localização das colunas. Coloque depois a base dos espigões no chão.
4 Coloque o suporte de modo a que os espigões na base fiquem assentes no chão.

Antes de colocar a coluna no suporte de colunas, certifique-se que o suporte está estável e apoiado igualmente nos quatro espigões.

Precaução

• Note que os espigões são de metal afiado, podendo danificar o soalho. Estenda um pano ou uma base adequada antes de efectuar a montagem.
• As bases dos espigões devem ser colocadas tal como ilustrado abaixo (com a depressão no lado superior).

- Certifique-se que utiliza as bases dos espigões fornecidas de modo a evitar danificar a superfície onde colocar os suportes.

Fixação das colunas aos suportes

Para evitar acidentes e ferimentos, utilize por favor os parafusos para fixar as colunas aos seus suportes.

Montagem do sistema de colunas S-2EX

Se estiver a utilizar o sistema de colunas S-2EX, note que há uma porca de aperto na base da coluna (ver abaixo).

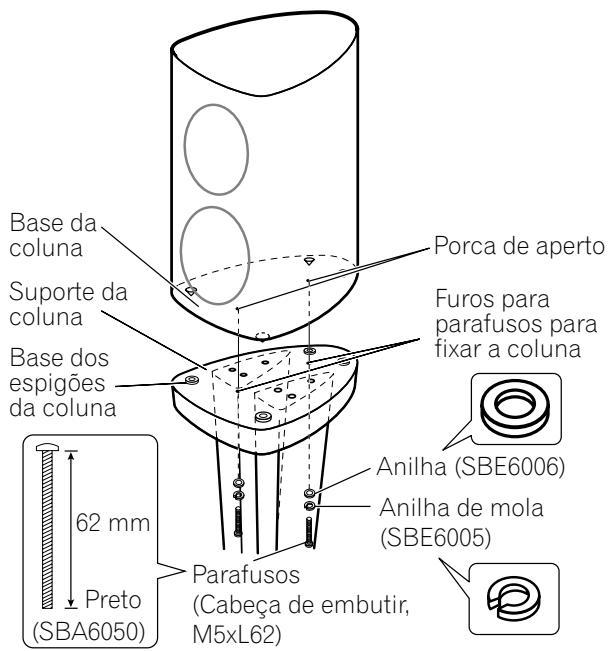

Quando utilizar os espigões da coluna:

Coloque as bases dos espigões da coluna nos quatro orifícios existentes no suporte da coluna. Fixe depois a coluna ao seu suporte utilizando a anilha, a anilha de mola e os parafuros de 62 mm, tal como ilustrado abaixo.

Base da coluna Suporte da coluna Base dos espigões da coluna 62 mm Preto (SBA6050) Porca de aperto Furos para parafusos para fixar a coluna Anilha (SBE6006) Anilha de mola (SBE6005) Parafusos (Cabeça de embutir, M5xL62)

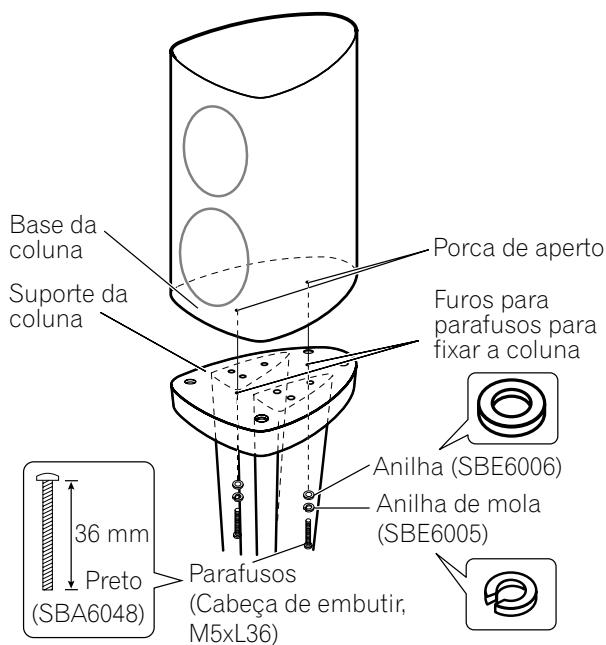

Quando não utilizar os espigões da coluna:

Fixe a coluna ao seu suporte utilizando uma anilha, uma anilha de mola e parafusos de 36 mm, tal como ilustrado abaixo.

Base da coluna Suporte da coluna Porca de aperto Furos para parafusos para fixar a coluna Anilha (SBE6006) Anilha de mola (SBE6005) 36 mm Preto (SBA6048) Parafusos (Cabeça de embutir, M5xL36)

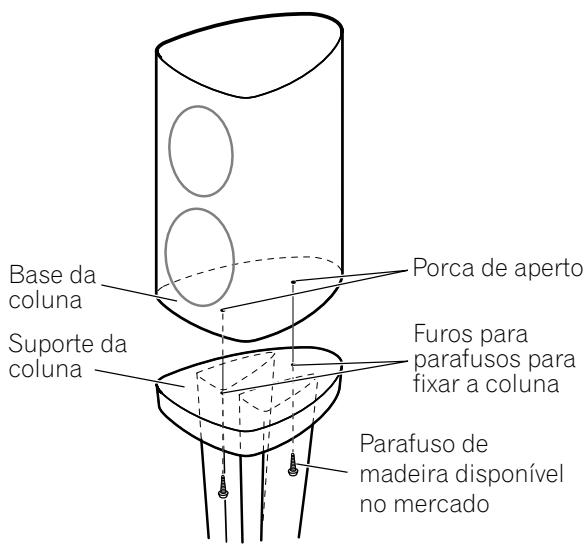

Montagem com um sistema de colunas diferente

Se utilizar um sistema de colunas que não o S-2EX, terá utilizar um berbequim (ou ferramenta semelhante) para efectuar os furos na base, de modo a fixar as colunas. Certifique-se as colunas não pesam mais de 29 kg.

Depois de efectuar os furos na base da coluna onde indicado (certifique-se que estão alinhados com os orifícios dos parafusos na base da coluna), fixe a coluna ao seu suporte utilizando parafusos de madeira adequados, disponíveis no mercado.

Base da coluna Suporte da coluna Porca de aperto Furos para parafusos para fixar a coluna Parafuso de madeira disponível no mercado

Manutenção do suporte e das colunas

• Utilize um pano de polir ou um pano seco para limpar o pó e sujidade.
• Se os suportes ou as colunas estiverem muito sujos, utilize um pano embebido num detergente neutro, diluído cinco ou seis vezes em água, e torcido bem. Passe depois um pano seco. Não utilize cera ou detergentes para mobílias.
• Não utilize nunca diluentes, benzina, sprays insecticidas ou outro produto químico, neste ou próximo destes suportes e colunas, pois tal corroerá as superfícies.

Especificações

Dimensões externas ..... 400 (L) × 604 (A) × 513 (P) mm Peso ..... 17,8 kg

Acessórios fornecidos

Base de suporte 2

Suporte de colunas 2

Pés 4

Espigões (com porcas embutidas) [SBA6053] 8

Bases de espigões [SLA1057] 8

Parafusos (Cabeça de embutir, M5xL62) [SBA6050] ...... 4

Parafusos (Cabeça de embutir, M5xL36) [SBA6048] ...... 4

Parafusos (Cabeça de embutir, M6xL40) [SBA6054] ..... 24

Anilhas de mola [SBE6005] 4

Anilhas [SBE6006] 4

Este manual de instruções [SRD6045] 1

Nota

• Especificações e concepção sujeitas a possíveis modificações sem aviso prévio, devido a melhoramentos.
• O número das peças encontra-se entre parêntesis rectos.

Número de peças de substituição

Nome da peça

• Protector (Base) SHA6095
• Protector (Central) SHA6096
- Protector (Topo) SHA6097
- Protector SHA6098
- Caixa de acondicionamento SHG6150
- Saco de protecção SHC6044
- Saco de protecção SHC6045
- Saco de protecção SHC6046
SHA6095
SHA6096
SHA6097
SHA6098
SHG6150
SHC6044
SHC6045
SHC6046

Número da peça

Se quiser deitar fora este produto, não o misture com o lixo comum. De acordo com a legislação, existe um sistema de recolha separado para os equipamentos electrónicos fora de uso, que requerem tratamento, recuperação e reciclagem apropriados.

Os consumidores dos 25 Estados-membros da UE, da Suíça e da Noruega podem entregar equipamentos electrónicos fora de uso em determinadas instalações de recolha ou a um retalhista (se adquirirem um equipamento novo similar).

Nos países não mencionados acima, informe-se sobre o método de eliminação correcto junto das autoridades locais.

Ao fazê-lo estará a garantir que o produto que já não tem utilidade para si é submetido a processos de tratamento, recuperação e reciclagem adequados, evitando-se assim potenciais efeitos negativos para o ambiente e a saúde humana.
