CP-2EX - Supporto per altoparlante PIONEER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto per altoparlante
Marca	Pioneer
Modello	CP-2EX
Dimensioni (L × A × P)	400 × 604 × 513 mm
Peso	17,8 kg
Materiale	Acciaio con finitura nera
Carico massimo consigliato	29 kg
Compatibilità altoparlanti	S-2EX e altri altoparlanti fino a 29 kg
Fissaggio dell'altoparlante	Viti fornite per montaggio diretto o con punte di disaccoppiamento
Punte di disaccoppiamento	8 punte con dadi e 8 supporti inclusi
Numero di viti fornite	24 viti M6×L40, 4 viti M5×L62, 4 viti M5×L36
Altri accessori	4 rondelle, 4 rondelle elastiche, manuale di istruzioni
Manutenzione	Panno asciutto o detergente neutro diluito
Precauzioni di sicurezza	Utilizzare solo le viti fornite; assemblare su superficie piana e stabile; non superare 29 kg
Riciclaggio	Non gettare con i rifiuti domestici; seguire le normative locali

Domande frequenti - CP-2EX PIONEER

Qual è il peso massimo che questo supporto può sostenere?

Il peso massimo consigliato è di 29 kg. Assicurati che il tuo altoparlante non superi questo limite.

Questo supporto è compatibile con l'altoparlante Pioneer S-2EX?

Sì, è appositamente progettato per la S-2EX. Sono fornite viti da 62 mm per il fissaggio con punte di disaccoppiamento e viti da 36 mm senza punte.

Come installare le punte di disaccoppiamento?

Fissare le punte di disaccoppiamento sulle filettature alla base della base utilizzando i dadi. Posizionare i supporti delle punte sul pavimento, quindi posizionare la base in modo che le punte poggino sui supporti.

Posso utilizzare questo supporto con un altoparlante di un'altra marca?

Sì, a condizione che il peso non superi 29 kg. Dovrai praticare dei fori sul fondo dell'altoparlante per il fissaggio con viti per legno standard.

Come pulire il supporto?

Utilizzare un panno asciutto o un panno morbido imbevuto in un detergente neutro diluito in 5-6 volte il suo volume d'acqua. Non usare mai diluente, benzene o prodotti chimici.

Quali strumenti sono necessari per l'assemblaggio?

È richiesto un cacciavite a testa piatta. Per altoparlanti non Pioneer, potrebbe essere necessario un trapano per praticare fori di fissaggio.

Come evitare di danneggiare il pavimento con le punte?

Usare sempre i supporti per punte di disaccoppiamento forniti. Posizionare un panno o un tappeto sotto la base durante l'assemblaggio.

Cosa fare se i bassi sono troppo deboli?

Avvicina l'altoparlante al muro per rinforzare i bassi. Se i bassi sono troppo forti, allontanalo dal muro o posizionalo vicino a una tenda spessa.

Posso spostare il supporto con l'altoparlante montato?

No, rimuovi prima l'altoparlante dalla base, poi sposta la base tenendola per i due montanti per evitare ribaltamenti.

Dove trovare pezzi di ricambio per questo supporto?

I numeri dei pezzi sono elencati nel manuale (es: SHA6095 per il protettore basso). Contatta il tuo rivenditore Pioneer per ordinare.

MANUALE UTENTE CP-2EX PIONEER

Vi ringraziamo per avere acquistato questo prodotto Pioneer. Leggere con attenzione questo manuale per imparare ad assemblarlo ed usarlo correttamente. Finito di leggerlo, conservarlo in un luogo sicuro per poterlo riutilizzare in futuro.

Prima di cominciare

Prima di impostare il proprio sistema di diffusori, raccomandiamo di leggerne fino in fondo il manuale.

Attenzione

• Per fissare il diffusore alla sua base, usare solo le viti in dotazione.
• Non installare la base del diffusore su superfici poco stabili e/o inclinate. La base del diffusore ed il diffusore possono cadere e causare infortuni.
• Non usare diffusori che non siano quello studiato per quest'unità. La base del diffusore potrebbe cadere e venire danneggiata oppure il diffusore potrebbe cadere e causare infortuni.
• Nello spostare il diffusore e la sua base, prima togliere il diffusore dalla base e quindi spostare la base prendendola per i due gambi.

Installazione della base del diffusore

Posare la base del diffusore su di una superficie solida ed in piano; usando una superficie instabile potrebbe essere pericoloso.

Nel posarvi sopra il diffusore, tenere presente che i toni sono influenzati dalla posizione del diffusore.

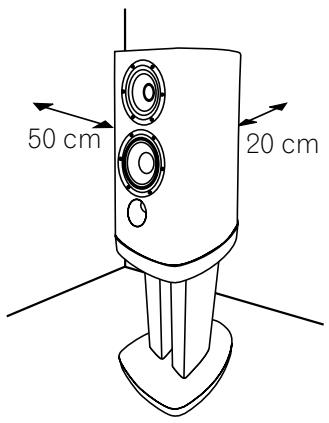

Se i bassi sono insufficienti, avvicinare il diffusore al muro. I bassi più ricchi si ottengono quando un diffusore si trova contro la parete. Se i bassi sono troppo potenti e producono rombo, allontanarli dal muro. Può anche essere utile installare i diffusori contro una tenda spessa.

50 cm 20 cm

Regolare la posizione come necessario per ottenere un suono ottimale dal sistema.

Importante

- Pioneer non si assume alcuna responsabilità per danni risultanti da una scorretta messa in posa, un insufficiente rinforzo, un uso scorretto del prodotto, catastrofi naturali, ecc.

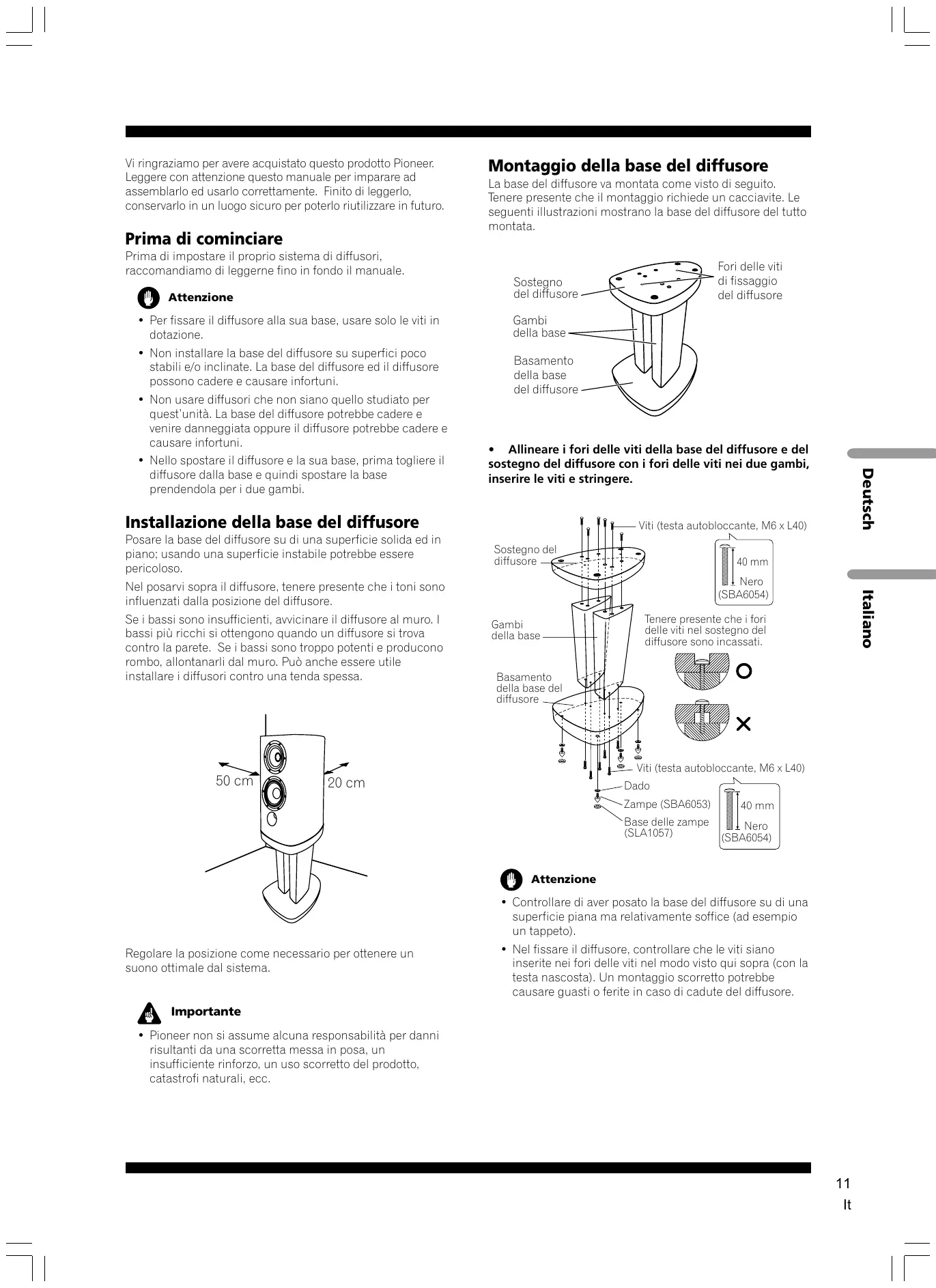

Montaggio della base del diffusore

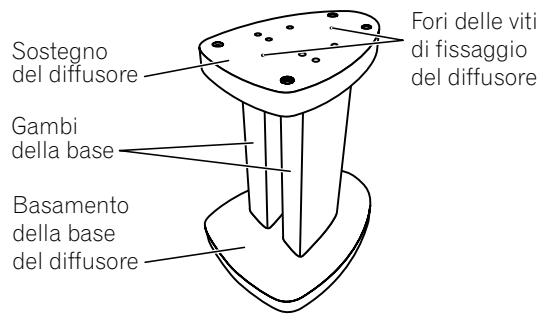

La base del diffusore va montata come visto di seguito. Tenere presente che il montaggio richiede un cacciavite. Le seguenti illustrazioni mostrano la base del diffusore del tutto montata.

Sostegno del diffusore Gambi della base Basamento della base del diffusore Fori delle viti di fissaggio del diffusore

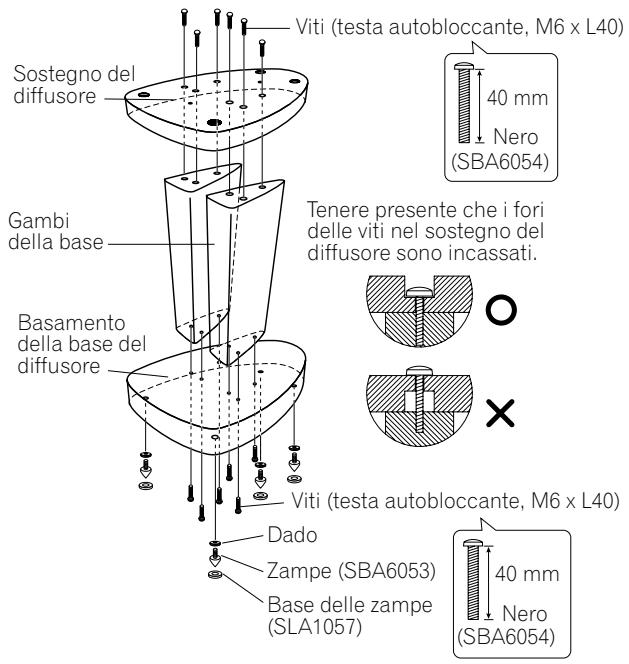

- Allineare i fori delle viti della base del diffusore e del sostegno del diffusore con i fori delle viti nei due gambi, inserire le viti e stringere.

Viti (testa autobloccante, M6 x L40) Sostegno del diffusore Gambi della base Basamento della base del diffusore Tenere presente che i fori delle viti nel sostegno del diffusore sono incassati. Dado Zampe (SBA6053) Base delle zampe (SLA1057) Viti (testa autobloccante, M6 x L40) 40 mm Nero (SBA6054) 40 mm Nero (SBA6054)

Attenzione

• Controllare di aver posato la base del diffusore su di una superficie piana ma relativamente soffice (ad esempio un tappeto).
• Nel fissare il diffusore, controllare che le viti siano inserite nei fori delle viti nel modo visto qui sopra (con la testa nascosta). Un montaggio scorretto potrebbe causare guasti o ferite in caso di cadute del diffusore.

Uso delle zampe

Il supporto del diffusore include zampe che possono venire usate per isolare il diffusore dal pavimento. Esse sono utili per installare la base su moquette (per renderla più stabile) o per migliorare il suono quando è installata su di una superficie dura che causa riverbero (ad esempio cemento o legno). Usare le basi in dotazione per evitare che le zampe graffino il pavimento o la superficie di installazione.

Piastra della base del diffusore 1 Zampe Dado

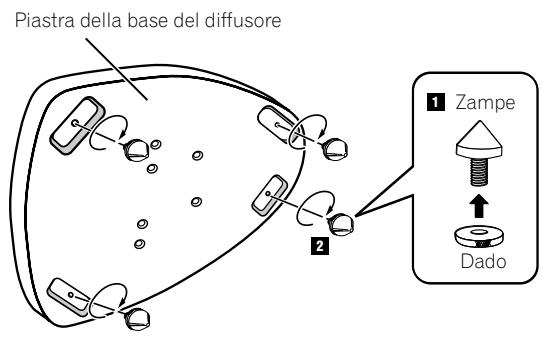

1 Applicare le zampe ai dadi in dotazione.
2 Applicare le quattro zampe agli inserti metallici filettati del basamento della base del diffusore.
3 Scegliere la posizione di installazione del diffusore prima di preparare le zampe del diffusore.
4 Installare la base diritta in modo che le zampe si vadano a posare sulle loro basi sul pavimento.

Prima di posare il diffusore sulla sua base, controllare che questa sia stabile e che poggi bene sulle quattro zampe.

Attenzione

• Tenere presente che queste zampe sono in metallo aguzzo e possono danneggiare il pavimento. Esse devono sempre posarsi su di un panno o altra base adatta.
• Le basi delle zampe devono venire messe in posizione come visto di seguito (con la depressione in alto).

- Esser certi di usare le basi delle zampe in dotazione, così da evitare di danneggiare la superficie su cui poggia la base del diffusore.

Applicazione dei diffusori alle basi dei diffusori

Per evitare incidenti e ferite, fissare i diffusori alle loro basi con delle viti.

Messa in posa dei diffusori S-2EX

Se si usano diffusori S-2EX, tenere presente che c'è un dado di fissaggio sulla base del diffusore (vedi di seguito).

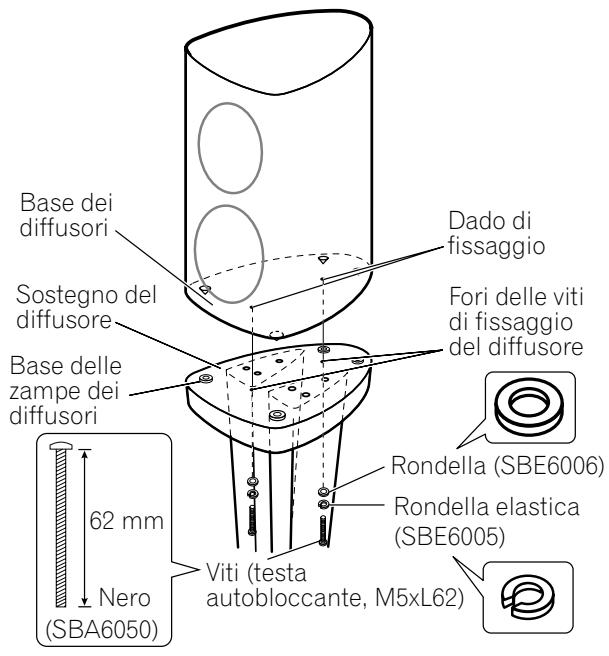

Se si usano le zampe dei diffusori:

Posare le basi delle zampe dei diffusori nei quattro fori presenti nel sostegno dei diffusori, quindi fermare il diffusore alla sua base usando la rondella, la rondella elastica e le viti da 62 mm nel modo mostrato in figura.

Base dei diffusori Sostegno del diffusore Base delle zampe dei diffusori 62 mm Nero (SBA6050) Dado di fissaggio Fori delle viti di fissaggio del diffusore Rondella (SBE6006) Rondella elastica (SBE6005) Viti (testa autobloccante, M5xL62)

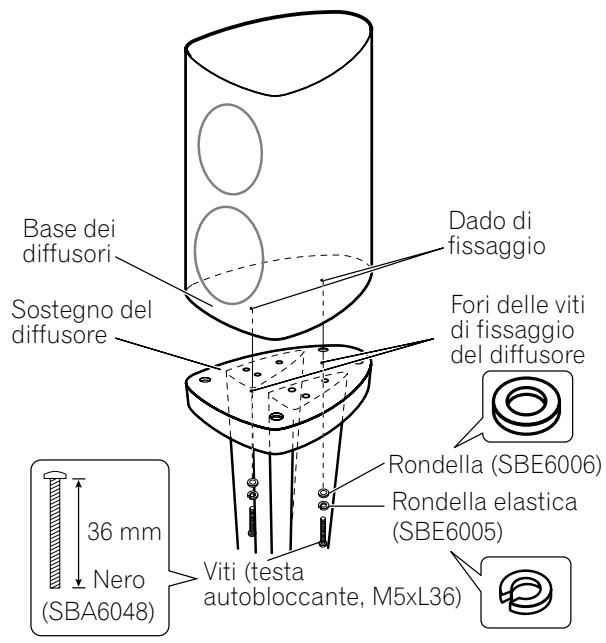

Se non si usano le zampe dei diffusori:

Fermare i diffusori al loro sostegno usando la rondella, la rondella elastica e le viti da 36 mm nel modo mostrato in figura qui di seguito.

Base dei diffusori Sostegno del diffusore Dado di fissaggio Fori delle viti di fissaggio del diffusore Rondella (SBE6006) Rondella elastica (SBE6005) 36 mm Nero (SBA6048) Viti (testa autobloccante, M5xL36)

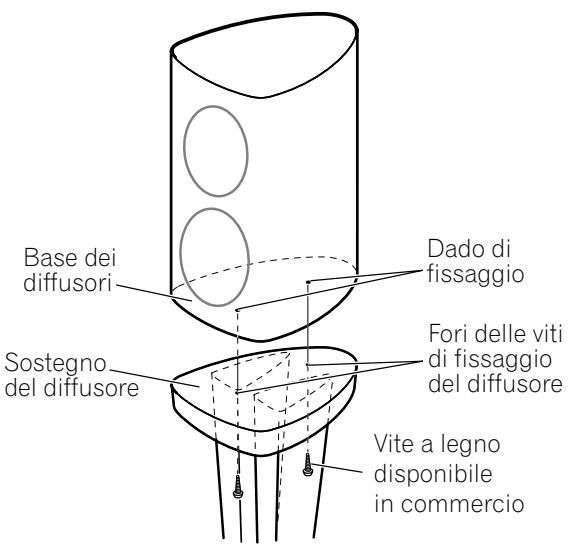

Installazione di un sistema di diffusori separato

Se si usano diffusori diversi dagli S-2EX, tenere presente che sarà necessario aprire dei fori con un trapano nella base dei diffusori per fermarli ad essa. Controllare anche che i diffusori non pesino oltre 29 kg.

Dopo aver aperto fori nella base dei diffusori dove indicato (controllando che si allineino con i fori delle viti del sostegno), fermare il diffusore al sostegno dei diffusori usando viti a legno del tipo in commercio nel modo mostrato in figura di seguito.

Base dei diffusori Dado di fissaggio Sostegno del diffusore Fori delle viti di fissaggio del diffusore Vite a legno disponibile in commercio

Manutenzione del cabinet e della base dei diffusori

• Usare un panno per pulizie o semplicemente un panno morbido ed asciutto per togliere sporco e polvere.
• Se il cabinet o le basi dei diffusori sono molto sporche, usare un panno morbido leggermente inumidito con una soluzione neutra diluita cinque o sei volte. Ripassare infine con un panno asciutto. Non usare cere o pulenti per mobilia.
• Non usare mai diluenti, benzina, spray insetticidi o altre sostanze chimiche su o vicino al cabinet o alle basi, dato che essi ne corrodono la superficie.

Dati tecnici

Accessori in dotazione

Piastre di base 2

Sostegni dei diffusori 2

Gambi 4

Zampe (con dadi acclusi) [SBA6053] 8

Basi delle zampe [SLA1057] 8

Viti (testa autobloccante, M5 x L62) [SBA6050] 4

Viti (testa autobloccante, M5 x L36) [SBA6048] 4

Viti (testa autobloccante, M6 x L40) [SBA6054] 24

Rondelle elastiche [SBE6005] 4

Rondelle [SBE6006] 4

Questo manuale d'istruzioni [SRD6045]....1

Nota

• I dati tecnici ed il design sono soggetti a modifiche senza preavviso a causa di migliorie.
• I numeri di serie dei pezzi sono racchiusi fra parentesi quadre.

Numero di serie dei pezzi di ricambio

Nome del pezzo

• Protezione (inferiore)
• Protezione (intermedio)
• Protezione (superiore)
• Protezione
• Imballaggio
• Foglio protettivo
• Foglio protettivo
• Foglio protettivo
  SHA6095
  SHA6096
  SHA6097
  SHA6098
  SHG6150
  SHC6044
  SHC6045
  SHC6046

N° del pezzo

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.

I privati cittadini dei venticinque paesi membri dell'UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

Pubblicato da Pioneer Corporation.

Tutti i diritti riservati.
