CP-2EX - Подставка для колонки PIONEER - Бесплатное руководство пользователя

Тип продукта	Стойка для колонок
Бренд	Pioneer
Модель	CP-2EX
Размеры (Д × В × Г)	400 × 604 × 513 мм
Вес	17,8 кг
Материал	Сталь с черной отделкой
Максимальная рекомендуемая нагрузка	29 кг
Совместимость с колонками	S-2EX и другие колонки до 29 кг
Крепление колонки	Входящие в комплект винты для прямого монтажа или с развязывающими шипами
Развязывающие шипы	В комплекте 8 шипов с гайками и 8 опор
Количество входящих в комплект винтов	24 винта M6×L40, 4 винта M5×L62, 4 винта M5×L36
Прочие аксессуары	4 шайбы, 4 пружинные шайбы, инструкция по эксплуатации
Уход	Сухая ткань или разбавленное нейтральное моющее средство
Меры безопасности	Используйте только входящие в комплект винты; собирайте на ровной и устойчивой поверхности; не превышайте 29 кг
Утилизация	Не выбрасывать с бытовыми отходами; соблюдайте местные правила

Часто задаваемые вопросы - CP-2EX PIONEER

Какой максимальный вес может выдержать эта стойка?

Максимальный рекомендуемый вес составляет 29 кг. Убедитесь, что ваша колонка не превышает этот предел.

Совместима ли эта стойка с колонкой Pioneer S-2EX?

Да, она специально разработана для S-2EX. В комплекте есть винты длиной 62 мм для крепления с развязывающими шипами и винты длиной 36 мм без шипов.

Как установить развязывающие шипы?

Закрепите развязывающие шипы на резьбе в основании подставки с помощью гаек. Разместите опоры шипов на полу, затем установите подставку так, чтобы шипы опирались на опоры.

Могу ли я использовать эту стойку с колонкой другой марки?

Да, при условии, что вес не превышает 29 кг. Вам потребуется просверлить отверстия в дне колонки для крепления стандартными шурупами по дереву.

Как чистить стойку?

Используйте сухую ткань или мягкую салфетку, смоченную в нейтральном моющем средстве, разбавленном в 5-6 раз водой. Никогда не используйте растворители, бензин или химические средства.

Какие инструменты необходимы для сборки?

Требуется отвертка с плоским шлицем. Для колонок других марок может потребоваться дрель для сверления крепежных отверстий.

Как избежать повреждения пола шипами?

Всегда используйте входящие в комплект опоры для развязывающих шипов. При сборке подложите под подставку ткань или коврик.

Что делать, если низкие частоты слишком слабые?

Приблизьте колонку к стене, чтобы усилить бас. Если бас слишком сильный, отодвиньте её от стены или разместите рядом с плотной шторой.

Могу ли я перемещать стойку с установленной колонкой?

Нет, сначала снимите колонку с подставки, затем перемещайте подставку, держа её за обе стойки, чтобы избежать опрокидывания.

Где найти запасные части для этой стойки?

Номера деталей перечислены в инструкции (например, SHA6095 для нижней защиты). Свяжитесь с вашим дилером Pioneer для заказа.

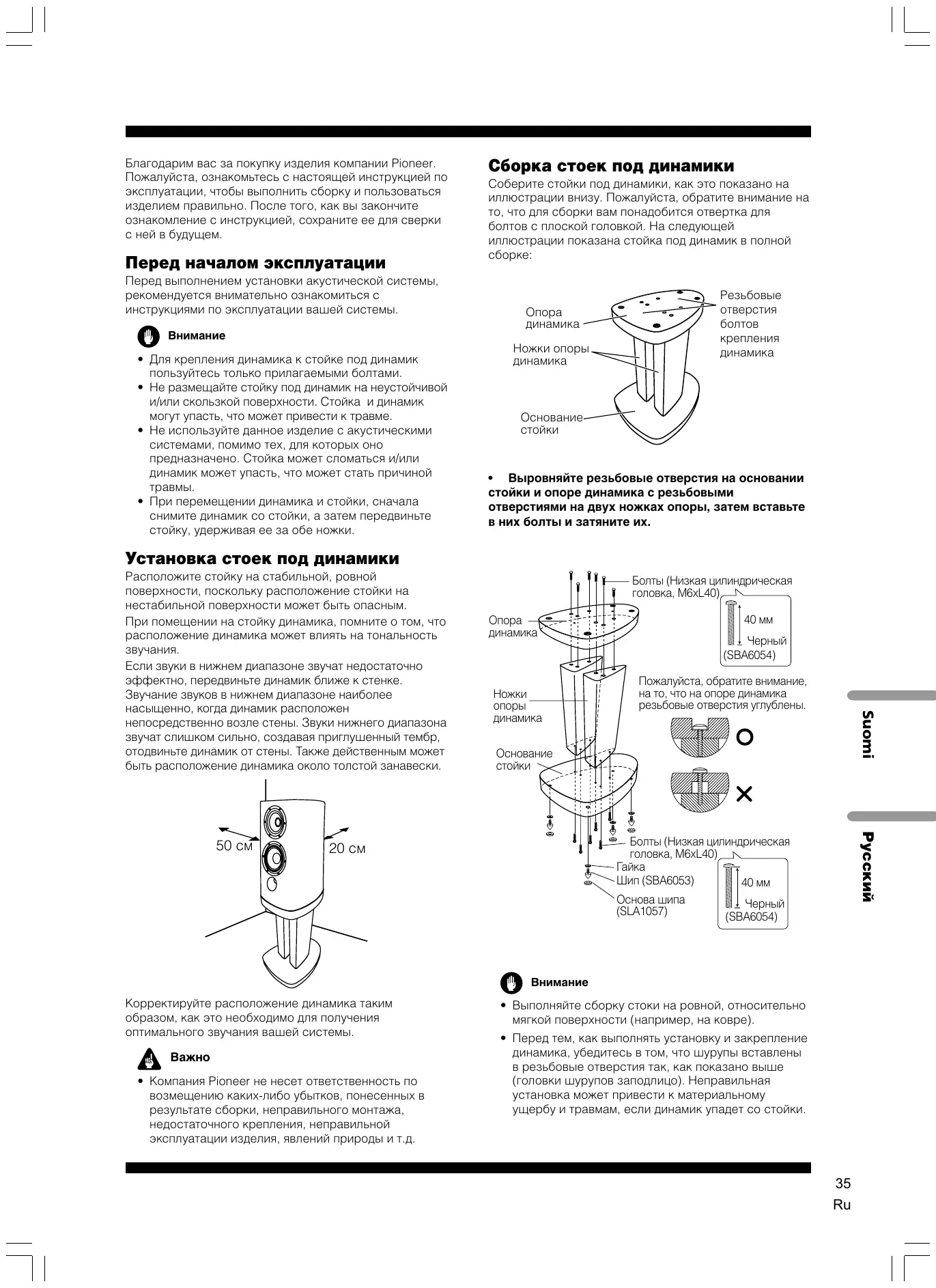

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CP-2EX PIONEER

Благодарим вас за покупку изделия компании Pioneer. Пожалуйста, ознакомьтесь с настоящей инструкцией по эксплуатации, чтобы выполнить сборку и пользоваться изделием правильно. После того, как вы закончите ознакомление с инструкцией, сохраните ее для сверки с ней в будущем.

Перед началом эксплуатации

Перед выполнением установки акустической системы, рекомендуется внимательно ознакомиться с инструкциями по эксплуатации вашей системы.

Внимание

• Для крепления динамика к стойке под динамик пользуйтесь только прилагаемыми болтами.
• Не размещайте стойку под динамик на неустойчивой и/или скользкой поверхности. Стойка и динамик могут упасть, что может привести к травме.
• Не используйте данное изделие с акустическими системами, помимо тех, для которых оно предназначено. Стойка может сломаться и/или динамик может упасть, что может стать причиной травмы.
• При перемещении динамика и стойки, сначала снимите динамик со стойки, а затем передвиньте стойку, удерживая ее за обе ножки.

Установка стоек под динамики

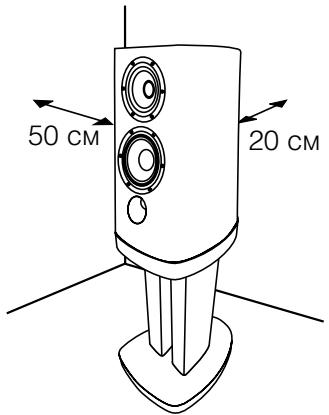

Расположите стойку на стабильной, ровной поверхности, поскольку расположение стойки на нестабильной поверхности может быть опасным. При помещении на стойку динамика, помните о том, что расположение динамика может влиять на тональность звучания. Если звуки в нижнем диапазоне звучат недостаточно эффектно, передвиньте динамик ближе к стенке. Звучание звуков в нижнем диапазоне наиболее насыщенно, когда динамик расположен непосредственно возле стены. Звуки нижнего диапазона звучат слишком сильно, создавая приглушенный тембр, отодвиньте динамик от стены. Также действенным может быть расположение динамика около толстой занавески.

50 cm 20 cm

Корректируйте расположение динамика таким образом, как это необходимо для получения оптимального звучания вашей системы.

Важно

- Компания Pioneer не несет ответственность по возмещению каких-либо убытков, понесенных в результате сборки, неправильного монтажа, недостаточного крепления, неправильной эксплуатации изделия, явлений природы и т.д.

Сборка стоек под динамики

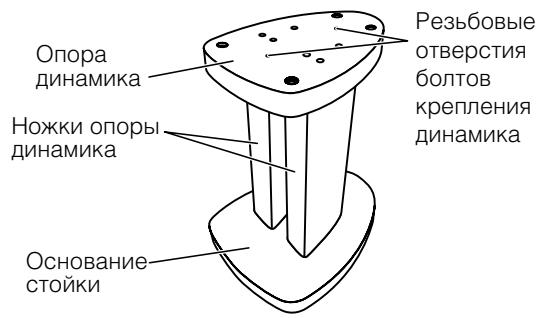

Соберите стойки под динамики, как это показано на иллюстрации внизу. Пожалуйста, обратите внимание на то, что для сборки вам понадобится отвертка для болтов с плоской головкой. На следующей иллюстрации показана стойка под динамик в полной сборке:

Опора динамика Ножки опоры динамика Основание стойки Резьбовые отверстия болтов крепления динамика

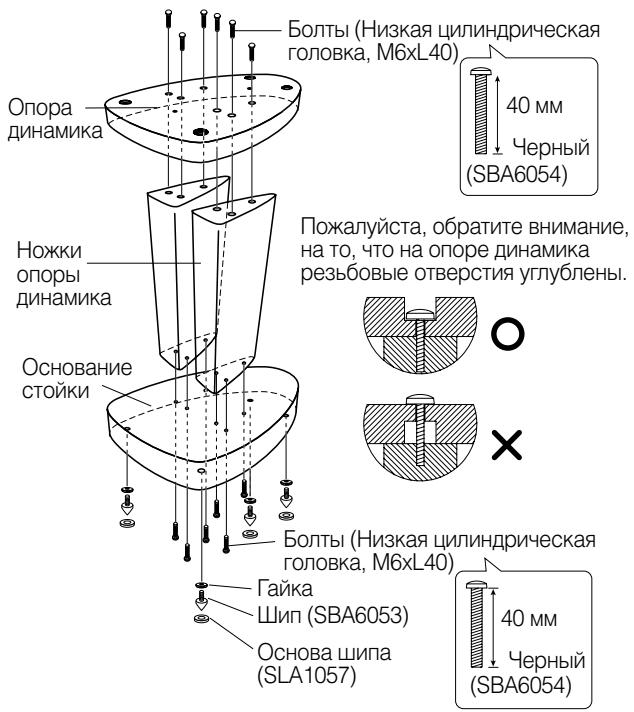

- Выровняйте резьбовые отверстия на основании стойки и опоре динамика с резьбовыми отверстиями на двух ножках опоры, затем вставьте в них болты и затяните их.

Болты (Низкая цилиндрическая головка, M6xL40) 40 мм Черный (SBA6054) Пожалуйста, обратите внимание, на то, что на опоре динамика резьбовые отверстия углублены. Ножки опоры динамика Основание стойки Болты (Низкая цилиндрическая головка, M6xL40) 40 мм Черный (SBA6054) Гайка Шип (SBA6053) Основа шипа (SLA1057)

Внимание

• Выполняйте сборку стоки на ровной, относительно мягкой поверхности (например, на ковре).
• Перед тем, как выполнять установку и закрепление динамика, убедитесь в том, что шурупы вставлены в резьбовые отверстия так, как показано выше (головки шурупов заподлицо). Неправильная установка может привести к материальному ущербу и травмам, если динамик упадет со стойки.

Пользование шипами

В комплекте стоки динамика прилагаются шипы, которыми вы можете воспользоваться, чтобы изолировать динамик от пола. Рекомендуется использовать шипы при размещении стойки на толстом ковре (для большей устойчивости) или для улучшения качества звучания при размещении стойки на твердой, отражающей звук поверхности (например, бетонный или деревянный пол). Чтобы избежать царапин на полу или другой поверхности в месте установки стойки, используйте прилагаемые подкладки – основы шипов.

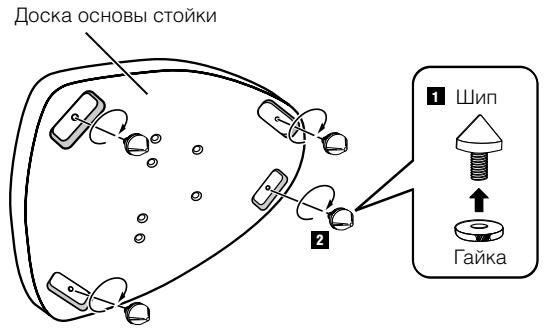

Доска основы стойки 1 Шип ↑ Гайка

1 Закрутите шипы в прилагаемые гайки.
2 Закрутите все четыре шипа в резьбовые металлические втулки в основании стойки динамика.
3 Выберите место для размещения динамика, затем расположите ножки (основы) шипов на полу.
4 Поставьте стойку вертикально так, чтобы шипы опирались на основы шипов на полу.

Перед тем, как поместить динамик на стойку динамика, убедитесь в том, что стойка стабильна и ровно покоится на всех четырех шипах.

Внимание

• Обратите внимание, что эти шипы являются острыми металлическими предметами, которые могут повредить половое покрытие. Перед началом установки обязательно постелите ткань или подложите другую подходящую прокладку.
• Основы шипов следует располагать, как это показано внизу (с углублением сверху).

- Всегда пользуйтесь прилагаемыми основами шипов, чтобы не повредить поверхность, на которую вы устанавливаете стойку.

Установка и закрепление динамиков на стойки

В целях предупреждения несчастных случаев или травм, пожалуйста, с помощью болтов закрепите динамики на стойках динамиков.

Установка в сборке с акустической системой S-2EX

Если вы пользуетесь акустической системой S-2EX, обратите внимание, что в основании динамика имеются крепежные гайки (см. рисунок внизу).

Если вы пользуетесь шипами динамика:

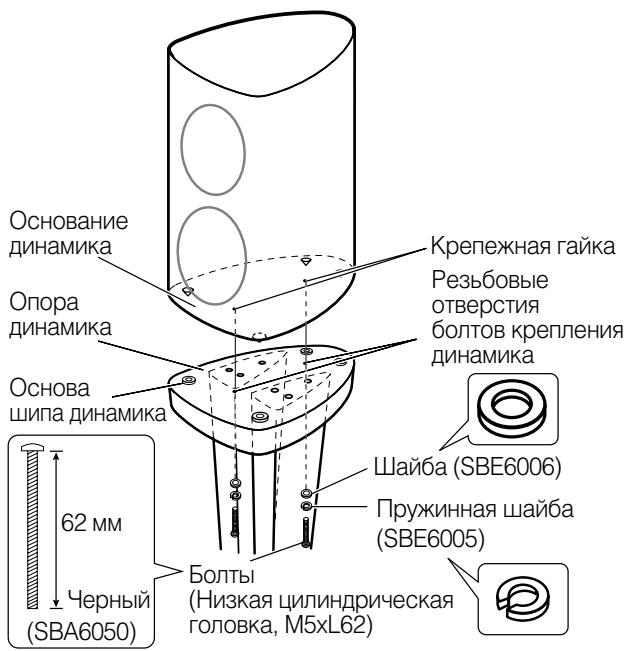

Поместите ножки шипов динамика в четыре отверстия в опоре динамика, затем прикрепите динамик к опоре динамика, пользуясь шайбой, пружинной шайбой и болтами длиной 62 мм, как это показано ниже.

Основание динамика Опора динамика Основа шипа динамика 62 мм Черный (SBA6050) Крепежная гайка Резьбовые отверстия болтов крепления динамика Шайба (SBE6006) Пружинная шайба (SBE6005) Болты (Низкая цилиндрическая головка, M5xL62)

Если вы не пользуетесь шипами динамика:

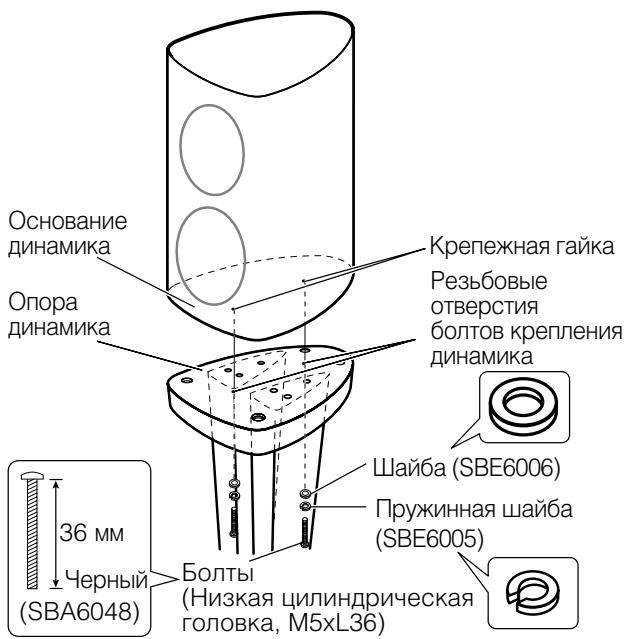

Установите и закрепите динамик на опоре динамика, используя шайбу, пружинную шайбу и болты 36 мм, как показано ниже.

Основание динамика Опора динамика Крепежная гайка Резьбовые отверстия болтов крепления динамика Шайба (SBE6006) Пружинная шайба (SBE6005) 36 мм Черный (SBA6048) Болты (Низкая цилиндрическая головка, M5xL36)

Установка в сборке с другими акустическими системами

Если вы используете другие акустические системы, отличные от S-2EX, обратите внимание на то, что вам нужно будет воспользоваться дрелью (или другим подобным инструментом), чтобы просверлить отверстия в основании динамика для закрепления его на стойке. Убедитесь в том, что вес динамика не превышает 29 кг.

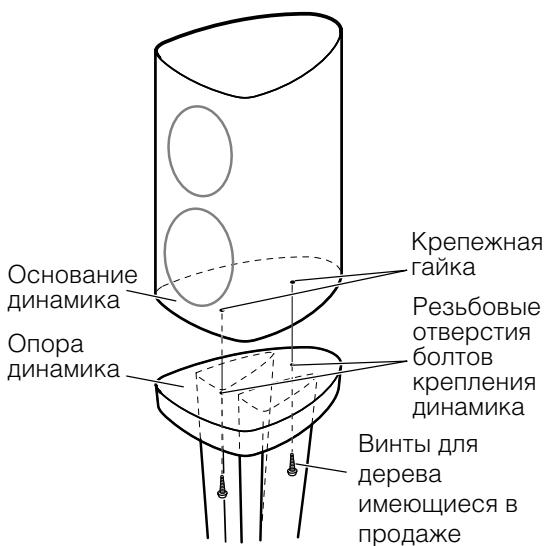

После того, как вы просверлили отверстия в основании динамика в местах, где это указано (убедитесь в том, что эти отверстия совпадают с резьбовыми отверстиями в опоре динамика), прикрепите динамик к опоре динамика с помощью винтов для дерева, доступных в свободной продаже.

Основание динамика Опора динамика Крепежная гайка Резьбовые отверстия болтов крепления динамика Винты для дерева имеющиеся в продаже

Уход за корпусом и стойкой

• Протирайте пыль и грязь с помощью полировочной ткани или сухой ткани.
• Если корпус или стойка слишком грязные, пользуйтесь мягкой тканью, смоченной в нейтральном чистящем средстве, разбавленном в пять или шесть раз водой. В завершение протрите еще раз сухой тканью. Не пользуйтесь воском или моющими средствами для мебели.
• Никогда не пользуйтесь растворителями, бензином, инсектицидными распылителями или другими химическими веществами на или рядом с корпусом или стойкой, поскольку это вызовет коррозию поверхности.

Технические характеристики

Габаритные размеры ..... 400 (Ш) × 604 (В) × 513 (Г) мм Вес ..... 17,8 кг

Поставляемые в комплекте принадлежности

Доски основ стоек 2

Опоры динамиков 2

Ножки 4

Шипы (с прилагаемыми гайками) [SBA6053]...... 8

Основы шипов [SLA1057] 8

Болты (Низкая цилиндрическая головка, M5xL62) [SBA6050] 4

Болты (Низкая цилиндрическая головка, M5xL36) [SBA6048] 4

Болты (Низкая цилиндрическая головка, M6xL40) [SBA6054] 24

Пружинные шайбы [SBE6005] 4

Шайбы [SBE6006] 4

Настоящая инструкция по эксплуатации [SRD6045] .... 1

Замечание

• Технические характеристики и конструкция могут меняться без предварительного уведомления, в связи с вносимыми усовершенствованиями.
• Номера изделий приведены выше в квадратных скобках.

Номера заменяемых деталей

Наименование детали	No. детали
• Протектор (Внизу)	SHA6095
• Протектор (Средняя часть)	SHA6096
• Протектор (Вверху)	SHA6097
• Протектор	SHA6098
• Упаковочная коробка	SHG6150
• Защитная пленка	SHC6044
• Защитная пленка	SHC6045
• Защитная пленка	SHC6046

Примечание:

В соответствии со статьей Закона Российской Федерации "О защите прав потребителя" и Указанием Правительства Российской Федерации № 720 от 16 июня 1997 года корпорация Pioneer Europe NV устанавливает условие на следующую продолжительность срока службы официально поставляемых на Российский рынок товаров.

Аудио и видеооборудование: 7 лет Переносное аудиооборудование: 6 лет Другое оборудование (наушники, микрофон и т.д.): 5 лет Автомобильная электроника: 6 лет D3-7-10-6_Ru

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные клиенты-в 25 странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).

В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в соответствующие учреждения.

Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей.

Защищено авторским правом © 2005 Pioneer Corporation.

Все права сохранены.
