CP-2EX - Højttalerstativ PIONEER - Gratis brugsanvisning og manual

Produkttype	Højttalerstativ
Mærke	Pioneer
Model	CP-2EX
Mål (L × H × D)	400 × 604 × 513 mm
Vægt	17,8 kg
Materiale	Stål med sort finish
Maksimal anbefalet belastning	29 kg
Højttalerkompatibilitet	S-2EX og andre højttalere op til 29 kg
Højttalerfastgørelse	Medfølgende skruer til direkte montering eller med afkoblingsspidser
Afkoblingsspidser	8 spidser med møtrikker og 8 underlag inkluderet
Antal medfølgende skruer	24 skruer M6×L40, 4 skruer M5×L62, 4 skruer M5×L36
Andre tilbehør	4 skiver, 4 fjederringe, brugsanvisning
Vedligeholdelse	Tør klud eller fortyndet neutralt rengøringsmiddel
Sikkerhedsforanstaltninger	Brug kun de medfølgende skruer; saml på en plan og stabil overflade; overskrid ikke 29 kg
Genbrug	Må ikke smides ud med husholdningsaffald; følg lokale regler

Ofte stillede spørgsmål - CP-2EX PIONEER

Hvad er den maksimale vægt, dette stativ kan bære?

Den maksimale anbefalede vægt er 29 kg. Sørg for, at din højttaler ikke overstiger denne grænse.

Er dette stativ kompatibelt med Pioneer S-2EX højttaleren?

Ja, det er specielt designet til S-2EX. Der medfølger skruer på 62 mm til fastgørelse med afkoblingsspidser og skruer på 36 mm uden spidser.

Hvordan installerer jeg afkoblingsspidserne?

Fastgør afkoblingsspidserne på gevindene i bunden af soklen ved hjælp af møtrikkerne. Placer spidsunderlagene på gulvet, og placer derefter soklen, så spidserne hviler på underlagene.

Kan jeg bruge dette stativ med en højttaler fra et andet mærke?

Ja, forudsat at vægten ikke overstiger 29 kg. Du skal bore huller i bunden af højttaleren til fastgørelse med standard træskruer.

Hvordan rengør jeg stativet?

Brug en tør klud eller en blød klud dyppet i neutralt rengøringsmiddel fortyndet med 5-6 gange så meget vand. Brug aldrig fortynder, benzen eller kemikalier.

Hvilke værktøjer er nødvendige til montering?

En flad skruetrækker er påkrævet. Til ikke-Pioneer højttalere kan en boremaskine være nødvendig for at bore fastgørelseshuller.

Hvordan undgår jeg at beskadige gulvet med spidserne?

Brug altid de medfølgende afkoblingsspidsunderlag. Læg en klud eller en måtte under soklen under monteringen.

Hvad gør jeg, hvis bassen er for svag?

Flyt højttaleren tættere på væggen for at forstærke bassen. Hvis bassen er for kraftig, flyt den væk fra væggen eller placer den nær et tykt gardin.

Kan jeg flytte stativet med højttaleren monteret?

Nej, fjern først højttaleren fra soklen, flyt derefter soklen ved at holde i dens to stolper for at undgå væltning.

Hvor finder jeg reservedele til dette stativ?

Delnumrene er anført i manualen (f.eks. SHA6095 til bundbeskytteren). Kontakt din Pioneer-forhandler for at bestille.

BRUGSANVISNING CP-2EX PIONEER

Tak for købet af dette produkt fra Pioneer. Gennemlæs venligst denne brugsanvisning grundigt, så du ved, hvordan produktet skal samles og anvendes. Gem brugsanvisningen på et sikkert sted, når du er færdig med at læse den, så du senere kan konsultere den.

Inden du begynder

Inden du begynder at gøre dit højttalersystem klart til brug, anbefaler vi, at du læser brugsanvisningen for systemet grundigt.

Forsigtig

• Anvend kun de medfølgende skruer til fastgørelse af højttaleren på højttalerstativet.
• Anbring ikke stativet på en ustabil og/eller skrå flade. Dette kan bevirke, at stativet og højttaleren vælter og bliver årsag til personskade.
• Anvend ikke med noget andet højttalersystem end det, for hvilket apparatet er beregnet. Stativet kan falde sammen og lide skade og/eller højttaleren kan vælte og blive årsag til personskade.
• Når du flytter højttaleren og stativet, skal du først flytte højttaleren fra stativet og derefter flytte stativet ved at holde i dets to stænger.

Installation af højttalerstativet

Anbring stativet på en stabil, plan flade. Det kan være farligt at stille stativet på en ustabil flade.

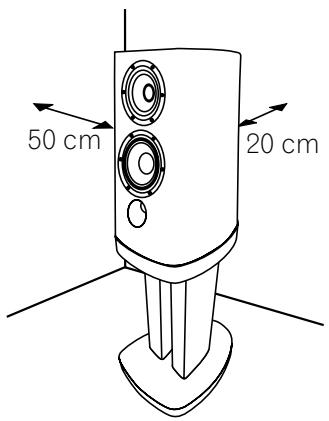

Når du anbringer højttaleren, skal du huske på, at tonen vil blive påvirket af højttalerens position.

Hvis bassen er utilstrækkelig, skal højttaleren flyttes nærmere til væggen. Den kraftigste baslyd opnås, når højttaleren står lige op ad væggen. Hvis bassen er for kraftig og frembringer en dæmpet tone, skal højttaleren flyttes væk fra væggen. Anbringelse af højttaleren ved et tykt gardin kan også være effektivt.

50 cm 20 cm

Juster positionen som påkrævet for at opnå den optimale lyd fra dit system.

Vigtigt

- Pioneer påtager sig intet ansvar for skader, som er et resultat af samling, fejlagtig montering, utilstrækkelig forstærkning, misbrug af produktet, naturens påvirkninger og lignende.

Samling af højttalerstativerne

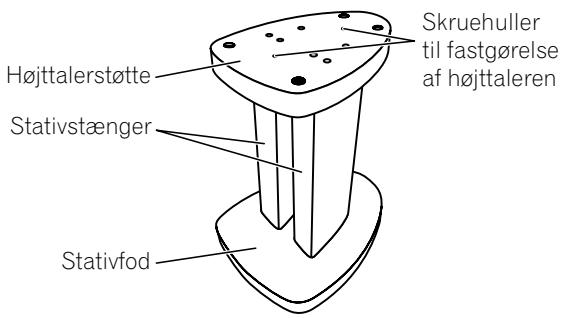

Saml højttalerstativerne ved at gå frem som vist på nedenstående illustrationer. Bemærk venligst, at du skal bruge en fladhovedet skruetrækker til samlingen. Den følgende illustration viser det færdigmonterede højttalerstativ:

Skruehuller til fastgørelse af højttaleren Højttalerstøtte Stativstænger Stativfod

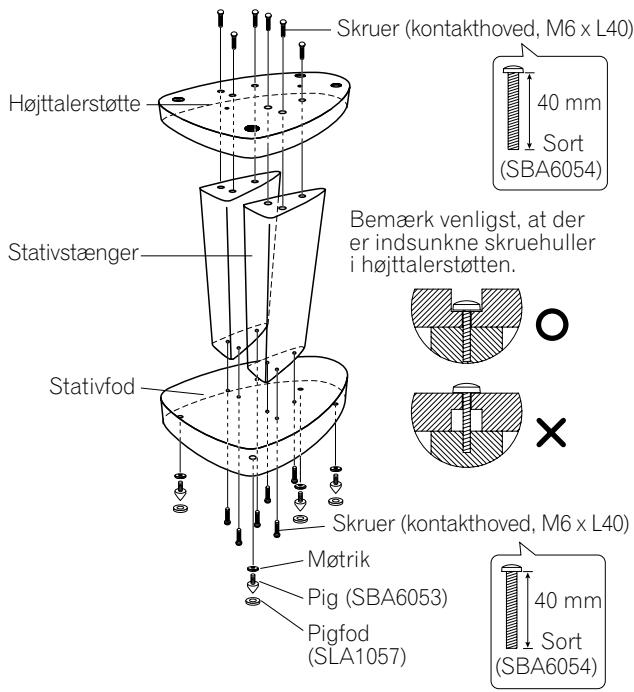

- Sæt skruehullerne på stativfoden og højttalerstøtten ud for skruehullerne i de to stænger. Sæt derefter skruerne ind og stram dem.

Skruer (kontakthoved, M6 x L40) Højttalerstøtte Stativstænger Stativfod Bemærk venligst, at der er indssunkne skruehuller i højttalerstøtten. Møtrik Pig (SBA6053) Pigfod (SLA1057) Skruer (kontakthoved, M6 x L40) 40 mm Sort (SBA6054) 40 mm Sort (SBA6054)

Forsigtig

• Sørg for at samle stativet på en plan flade, som er relativt blød (som for eksempel et tæppe).
• Sørg for at sætte skruerne ind i skruehullerne som vist herover (med skruehovedet skjult), når du fastgør højttaleren. Fejlagtig klargøring kan resultere i beskadigelse eller personskade, hvis højttaleren falder ned fra stativet.

Anvendelse af piggene

Højttalerstativerne er udstyret med pigge, som kan anvendes til at isolere højttaleren fra gulvet. Anvendelse af piggene anbefales, hvis stativet anbringes på et tykt tæppe (til ekstra stabilitet) eller for at opnå en bedre lyd, hvis stativet anbringes på en hård, resonant flade (som for eksempel et beton- eller et trægulv). Anvend de medfølgende fødder til piggene, så du undgår at ridse gulvet eller andre flader, hvor stativet anbringes.

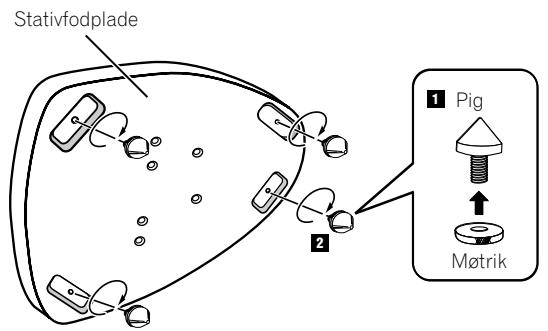

Stativfodplade 1 Pig ↑ Møtrik

1 Sæt piggene på de medfølgende møtrikker.
2 Sæt alle fire pigge på metalgevindindskruningerne ved foden af højttalerstativet.
3 Vælg det sted, hvor højttaleren skal anbringes, og stil derefter pigfødderne på gulvet.

4 Anbring stativet således, at piggene hviler på pigfødderne på gulvet.

Kontroller, inden du anbringer højttaleren på højttalerstativet, at stativet står stabilt og hviler solidt på alle fire pigge.

Forsigtig

• Bemærk at disse pigge er lavet af skarpt metal og kan øve skade på gulvel. Sørg for at lægge et stykke stof eller et passende underlag under dem inden klargøringen.
• Pigfødderne bør anbringes som vist herunder (med fordybningen på oversiden).

- Sørg for at anvende de medfølgende pigfødder, så den flade, hvorpå stativet stilles, ikke lider skade.

Montering af højttalerne på stativerne

For at undgå ulykker og personskade skal du anvende skruer til at fastgøre højttalerne til højttalerstativerne.

Samling med S-2EX højttalersystemet

Bemærk, hvis du anvender S-2EX højttalersystemet, at der medfølger en fastgørelsesmøtrik, som sidder på højttalerfoden (se herunder).

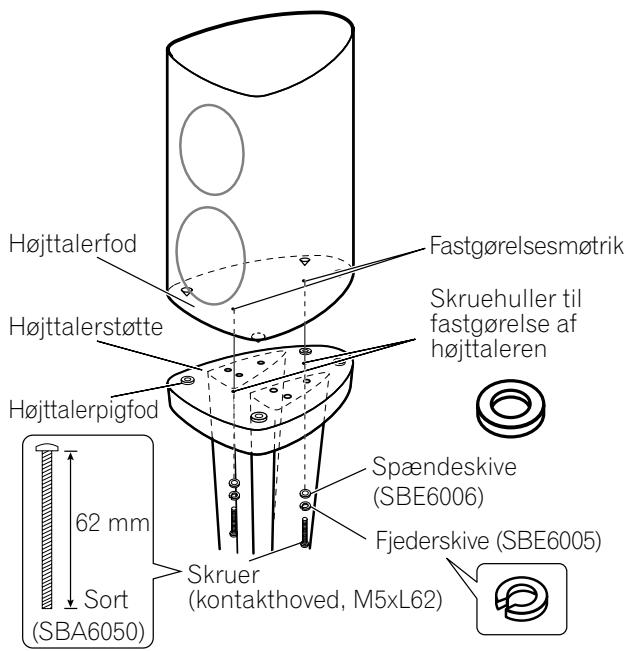

Når højttalerpiggene anvendes:

Anbring højttalerpigfødderne i de fire huller på højttalerstøtten og fastgør derefter højttaleren på højttalerstøtten ved hjælp af spændeskiven, fjederskiven og 62 mm-skruerne som vist herunder.

Højttalerfod Højttalerstøtte Højttalerpigfod 62 mm Sort (SBA6050) Fastgørelsesmøtrik Skruehuller til fastgørelse af højttaleren Spændeskive (SBE6006) Fjederskive (SBE6005) Skruer (kontakthoved, M5xL62)

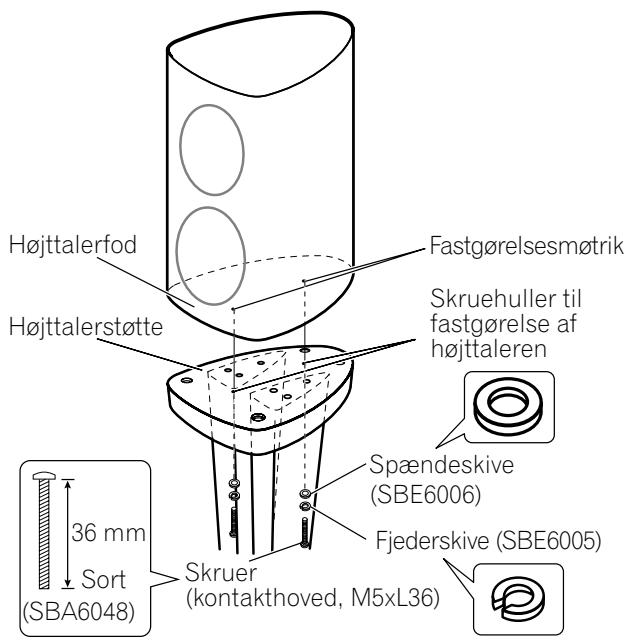

Når højttalerpiggene ikke anvendes:

Fastgør højttaleren til højttalerstøtten ved hjælp af spændeskiven, fjederskiven og 36 mm-skruerne som vist på illustrationen herunder.

Højttalerfod Højttalerstøtte Fastgørelsesmøtrik Skruehuller til fastgørelse af højttaleren Spændeskive (SBE6006) Fjederskive (SBE6005) 36 mm Sort (SBA6048) Skruer (kontakthoved, M5xL36)

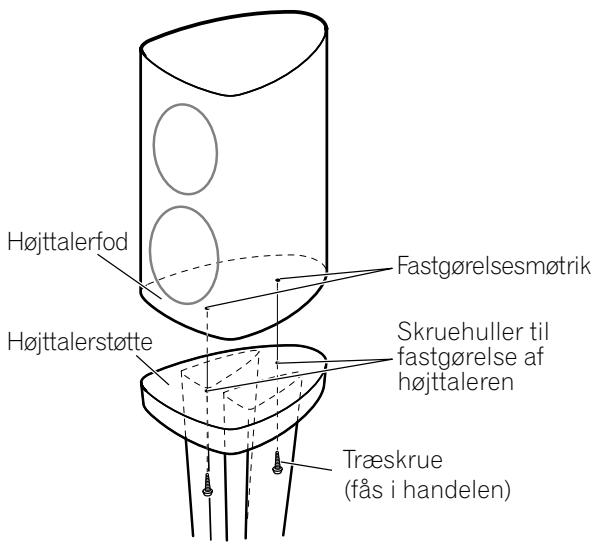

Samling med et separat højttalersystem

Hvis du anvender et andet højttalersystem end S-2EX, bedes du bemærke, at du skal anvende et håndbor (eller lignende) til at lave huller i højttalerfoden for at fastgøre den til stativet. Sørg for, at vægten af højttaleren ikke overstiger 29 kg. Når du har lavet huller i højttalerfoden på de angivne steder (sørg for at de er ud for skruehullerne på højttalerstøtten), skal du fastgøre højttaleren til højttalerstøtten ved hjælp af træskruer (fås i handelen) som vist på illustrationen herunder.

Højttalerfod Fastgørelsesmøtrik Højttalerstøtte Skruehuller til fastgørelse af højttaleren Træskrue (fås i handelen)

Vedligeholdelse af kabinet og stativ

• Tør støv og snavs bort med en pudseklud eller en tør klud.
• Hvis kabinettet eller stativet er meget snavset, anvendes en blød klud, som er fugtet med et neutralt rengøingsmiddel, som er fortyndet 5 eller 6 gange med vand. Tør afslutningsvis af igen med en tør klud. Anvend ikke møbelpolitur eller rensemidler.
• Anvend aldrig fortynder, rensebenzin, insektspray og andre kemikalier på eller i nærheden af kabinettet eller stativet, da disse midler vil ødelægge overfladerne.

Tekniske specifikationer

Udvendige mål 400 (B) × 604 (H) × 513 (D) mm Vægt 17,8 kg

Stativfodplader 2
Højttalerstøtter 2
Stænger 4
Pigge (med påsatte møtrikker) [SBA6053] 8
Pigfødder [SLA1057] 8
Skruer (kontakthoved, M5 x L62) [SBA6050] 4
Skruer (kontakthoved, M5 x L36) [SBA6048] 4
Skruer (kontakthoved, M6 x L40) [SBA6054] 24
Fjederskiver [SBE6005] 4
Spændeskiver [SBE6006] 4
Nærværende brugsanvisning [SRD6045] 1

Bemærk

• Tekniske specifikationer og design kan ændres uden varsel på grund af forbedringer.
• Produktnummeret findes herover i firkantet parentes.

Nummer på udskiftningsdele

Delnavn	Delnr.
Beskytter (Bund)	SHA6095
Beskytter (Midten)	SHA6096
Beskytter (Top)	SHA6097
Beskytter	SHA6098
Emballage	SHG6150
Beskyttelsesplade	SHC6044
Beskyttelsesplade	SHC6045
Beskyttelsesplade	SHC6046

Hvis du vil skille dig af med dette produkt, må du ikke smide det ud sammen med dit almindelige husholdningsaffald. Der findes et separat indsamlingssystem for udtjente elektroniske produkter i overensstemmelse med lovgivningen, som kræver korrekt bearbejdning og genanvendelse.

Private husholdninger i de 25 medlemsstater i EU, i Schweiz og Norge kan gratis aflevere deres udtjente elektroniske produkter i specificerede indsamlingsområder eller hos en detailhandler (hvis der købes et lignende nyt produkt).

I lande, som ikke er nævnt ovenfor, skal du kontakte de lokale myndigheder for at spørge, hvordan du korrekt skaffer dig af med det udtjente produkt.

Du garanterer dermed, at dit udtjente produkt gennemgår den nødvendige bearbejdning og genanvendelse, og forhindrer dermed, at miljøet og menneskers sundhed ikke påvirkes negativt.
