CP-2EX - Soporte de altavoz PIONEER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Base para altavoz
Marca	Pioneer
Modelo	CP-2EX
Dimensiones (An × Al × Pr)	400 × 604 × 513 mm
Peso	17,8 kg
Material	Acero con acabado negro
Carga máxima recomendada	29 kg
Compatibilidad de altavoces	S-2EX y otros altavoces hasta 29 kg
Fijación del altavoz	Tornillos incluidos para montaje directo o con puntas de desacoplamiento
Puntas de desacoplamiento	8 puntas con tuercas y 8 soportes incluidos
Número de tornillos incluidos	24 tornillos M6×L40, 4 tornillos M5×L62, 4 tornillos M5×L36
Otros accesorios	4 arandelas, 4 arandelas de resorte, manual de instrucciones
Mantenimiento	Paño seco o detergente neutro diluido
Precauciones de seguridad	Usar solo los tornillos suministrados; ensamblar sobre una superficie plana y estable; no exceder 29 kg
Reciclaje	No desechar con la basura doméstica; seguir las normativas locales

Preguntas frecuentes - CP-2EX PIONEER

¿Cuál es el peso máximo que puede soportar esta base?

El peso máximo recomendado es de 29 kg. Asegúrese de que su altavoz no supere este límite.

¿Esta base es compatible con el altavoz Pioneer S-2EX?

Sí, está especialmente diseñada para la S-2EX. Se incluyen tornillos de 62 mm para la fijación con puntas de desacoplamiento, y tornillos de 36 mm sin puntas.

¿Cómo instalar las puntas de desacoplamiento?

Fije las puntas de desacoplamiento en las roscas de la base del soporte usando las tuercas. Coloque los soportes de puntas en el suelo, luego posicione el soporte de modo que las puntas descansen sobre los soportes.

¿Puedo usar esta base con un altavoz de otra marca?

Sí, siempre que el peso no supere 29 kg. Deberá perforar agujeros en el fondo del altavoz para la fijación con tornillos para madera estándar.

¿Cómo limpiar la base?

Use un paño seco o un paño suave empapado en detergente neutro diluido en 5 a 6 veces su volumen de agua. No use nunca diluyente, bencina ni productos químicos.

¿Qué herramientas son necesarias para el montaje?

Se requiere un destornillador de punta plana. Para altavoces que no sean Pioneer, puede ser necesario un taladro para perforar los agujeros de fijación.

¿Cómo evitar dañar el suelo con las puntas?

Use siempre los soportes de puntas de desacoplamiento suministrados. Coloque un paño o alfombra debajo del soporte durante el montaje.

¿Qué hacer si los graves son demasiado débiles?

Acérque el altavoz a la pared para reforzar los graves. Si los graves son demasiado fuertes, aléjelo de la pared o colóquelo cerca de una cortina gruesa.

¿Puedo mover la base con el altavoz montado?

No, primero retire el altavoz del soporte, luego mueva el soporte sujetándolo por sus dos montantes para evitar vuelcos.

¿Dónde encontrar piezas de repuesto para esta base?

Los números de pieza están listados en el manual (ej: SHA6095 para el protector inferior). Contacte a su distribuidor Pioneer para realizar el pedido.

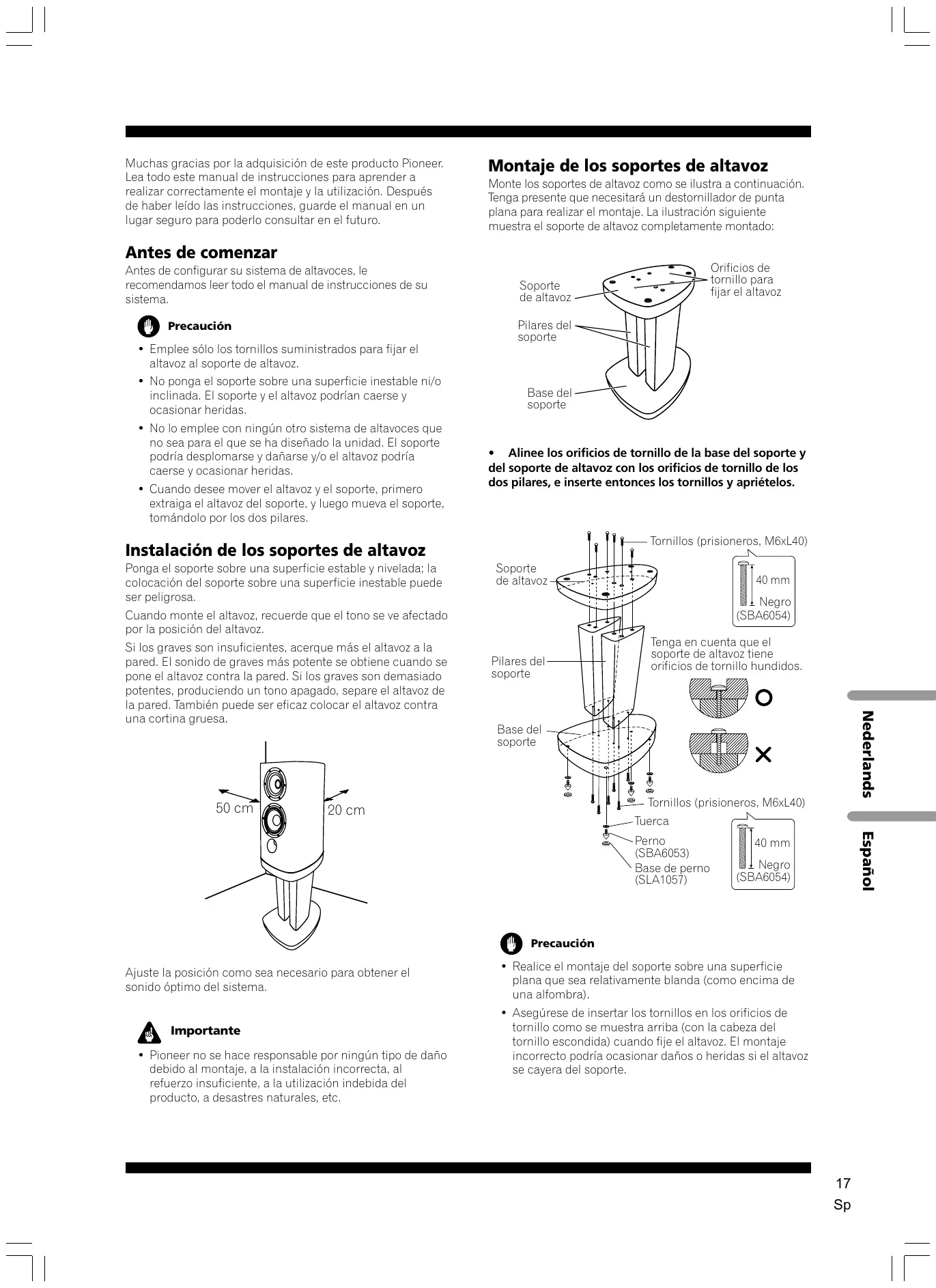

MANUAL DE USUARIO CP-2EX PIONEER

Muchas gracias por la adquisición de este producto Pioneer. Lea todo este manual de instrucciones para aprender a realizar correctamente el montaje y la utilización. Después de haber leído las instrucciones, guarde el manual en un lugar seguro para poderlo consultar en el futuro.

Antes de comenzar

Antes de configurar su sistema de altavoces, le recomendamos leer todo el manual de instrucciones de su sistema.

Precaución

• Emplee sólo los tornillos suministrados para fijar el altavoz al soporte de altavoz.
• No ponga el soporte sobre una superficie inestable ni/o inclinada. El soporte y el altavoz podrían caerse y ocasionar heridas.
• No lo emplee con ningún otro sistema de altavoces que no sea para el que se ha diseñado la unidad. El soporte podría desplomarse y dañarse y/o el altavoz podría caerse y ocasionar heridas.
• Cuando desee mover el altavoz y el soporte, primero extraiga el altavoz del soporte, y luego mueva el soporte, tomándolo por los dos pilares.

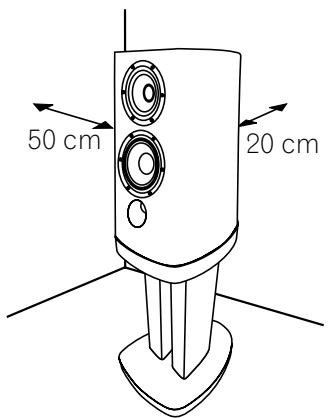

Instalación de los soportes de altavoz

Ponga el soporte sobre una superficie estable y nivelada; la colocación del soporte sobre una superficie inestable puede ser peligrosa.

Cuando monte el altavoz, recuerde que el tono se ve afectado por la posición del altavoz.

Si los graves son insuficientes, acerque más el altavoz a la pared. El sonido de graves más potente se obtiene cuando se pone el altavoz contra la pared. Si los graves son demasiado potentes, produciendo un tono apagado, separe el altavoz de la pared. También puede ser eficaz colocar el altavoz contra una cortina gruesa.

50 cm 20 cm

Ajuste la posición como sea necesario para obtener el sonido óptimo del sistema.

Importante

- Pioneer no se hace responsable por ningún tipo de daño debido al montaje, a la instalación incorrecta, al refuerzo insuficiente, a la utilización indebida del producto, a desastres naturales, etc.

Montaje de los soportes de altavoz

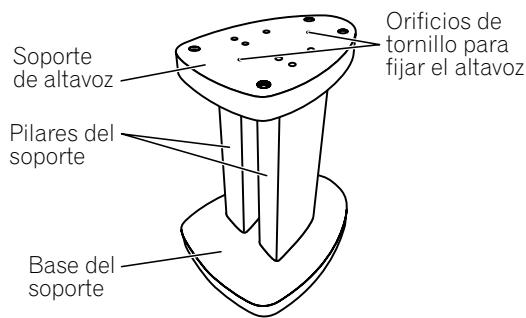

Monte los soportes de altavoz como se ilustra a continuación. Tenga presente que necesitará un destornillador de punta plana para realizar el montaje. La ilustración siguiente muestra el soporte de altavoz completamente montado:

Soporte de altavoz Pilares del soporte Base del soporte Orificios de tornillo para fijar el altavoz

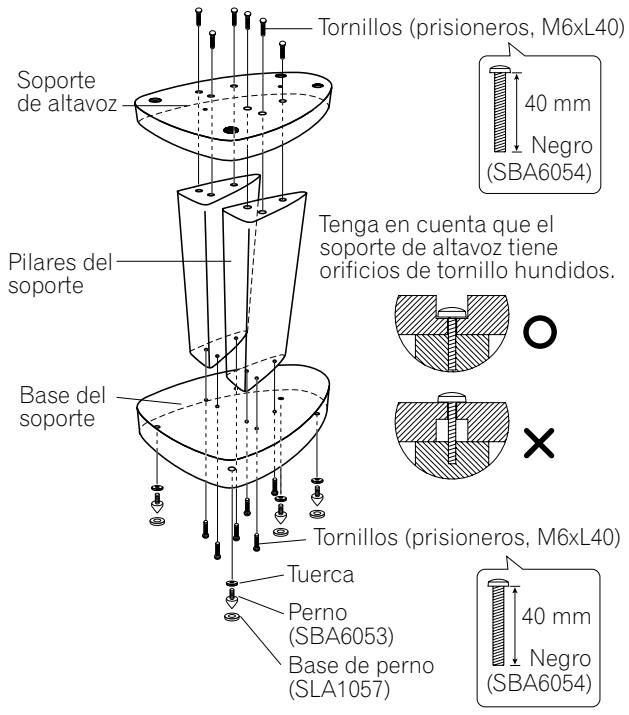

- Alinee los orificios de tornillo de la base del soporte y del soporte de altavoz con los orificios de tornillo de los dos pilares, e inserte entonces los tornillos y apriételos.

Tornillos (prisioneros, M6xL40) Soporte de altavoz Pilares del soporte Base del soporte Tenga en cuenta que el soporte de altavoz tiene orificios de tornillo hundidos. Tornillos (prisioneros, M6xL40) Tuerca Perno (SBA6053) Base de perno (SLA1057) 40 mm Negro (SBA6054) 40 mm Negro (SBA6054)

Precaución

• Realice el montaje del soporte sobre una superficie plana que sea relativamente blanda (como encima de una alfombra).
• Asegúrese de insertar los tornillos en los orificios de tornillo como se muestra arriba (con la cabeza del tornillo escondida) cuando fije el altavoz. El montaje incorrecto podría ocasionar daños o heridas si el altavoz se cayera del soporte.

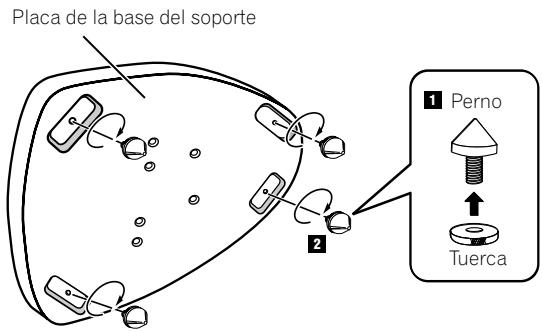

Utilización de los pernos

Los soportes de altavoz tienen pernos que usted podrá utilizar para aislar del piso el altavoz. Se recomienda emplear los pernos cuando se ponen los soportes sobre una alfombra gruesa (para mayor estabilidad), o para mejorar el sonido cuando se ponen los soportes sobre una superficie dura reverberante (como pueda ser un piso de hormigón o de madera). Emplee las bases de los pernos para evitar rayadas en el piso o en otras superficies donde se pongan los soportes.

Placa de la base del soporte 1 Perno Tuerca

1 Coloque los pernos en las tuercas suministradas.
2 Monte los cuatro pernos en las piezas metálicas roscadas que hay en la base del soporte de altavoz.
3 Seleccione la ubicación de instalación del altavoz y luego ponga las bases de los pernos en el piso.
4 Ponga el soporte de modo que los pernos se apoyen en las bases de los pernos sobre el piso.

Antes de poner el altavoz sobre el soporte de altavoz, asegúrese de que el soporte esté estable y se apoye por igual sobre los cuatro pernos.

Precaución

• Tenga presente que estos pernos son metálicos y puntiagudos y pueden dañar la moqueta. Asegúrese de poner un paño o base adecuada antes del montaje.
• Las bases de los pernos deben ponerse como se muestra a continuación (con la parte hueca arriba).

- Utilice las bases de los pernos suministradas para no causar daños en la superficie cuando coloque el soporte.

Montaje de los altavoces en los soportes

Para evitar accidentes y heridas, emplee tornillos para fijar los altavoces a los soportes de altavoz.

Montaje con el sistema de altavoces S-2EX

Si emplea el sistema de altavoces S-2EX, tenga presente que hay una tuerca de fijación provista en la base de altavoz (vea la ilustración siguiente).

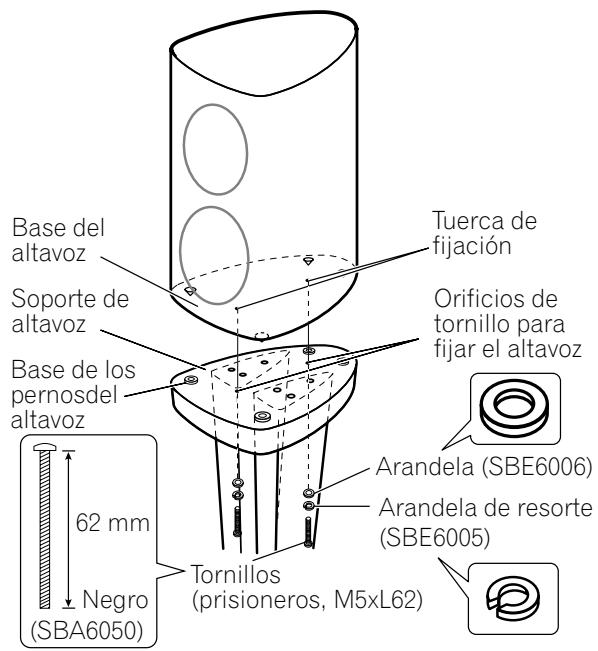

Cuando utilice los pernos de altavoz:

Ponga las bases de los pernos de altavoz en los cuatro orificios del soporte del altavoz, y fije entonces el altavoz al soporte de altavoz empleando la arandela, la arandela de resorte y los tornillos de 62 mm como se muestra a continuación.

Base del altavoz Soporte de altavoz Base de los pernosdel altavoz 62 mm Negro (SBA6050) Tornillos (prisioneros, M5xL62) Tuerca de fijación Orificios de tornillo para fijar el altavoz Arandela (SBE6006) Arandela de resorte (SBE6005)

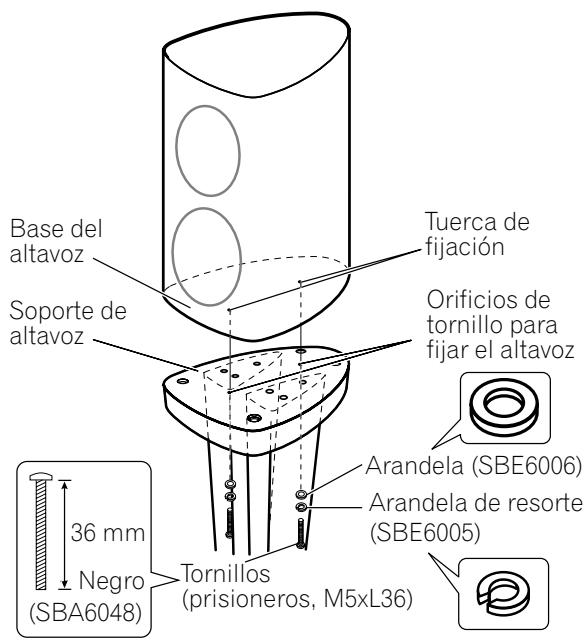

Cuando no utilice los pernos de altavoz:

Fije el altavoz al soporte de altavoz empleando la arandela, la arandela de resorte y los tornillos de 36 mm como se muestra a continuación.

Base del altavoz Soporte de altavoz Tuerca de fijación Orificios de tornillo para fijar el altavoz 36 mm Negro (SBA6048) Tornillos (prisioneros, M5xL36) Arandela (SBE6006) Arandela de resorte (SBE6005)

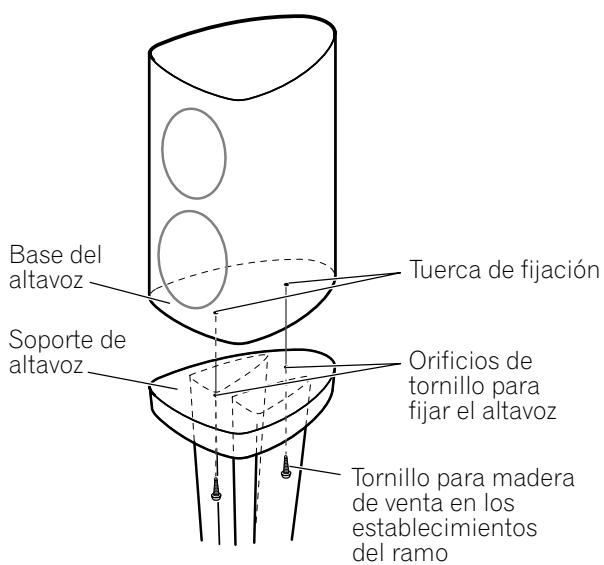

Montaje con otro sistema de altavoces

Si emplea un sistema de altavoces que no es el S-2EX, tenga presente que deberá emplear una taladradora (o herramienta semejante) para abrir orificios en la base de altavoz para poderlo fijar el soporte. Asegúrese de que el peso del altavoz no exceda de 29 kg.

Después de haber abierto los orificios en la base del altavoz en las posiciones indicadas (asegúrese de alinearlos con los orificios de tornillo del soporte de altavoz), fije el altavoz al soporte de altavoz con tornillos para madera, de venta en los establecimientos del ramo, como se muestra a continuación.

Base del altavoz Soporte de altavoz Tuerca de fijación Orificios de tornillo para fijar el altavoz Tornillo para madera de venta en los establecimientos del ramo

Mantenimiento de la caja acústica y del soporte

• Utilice un paño abrillantador o un paño seco para limpiar el polvo o suciedad.
• Si la caja acústica o el soporte están muy sucios, emplee un paño suave humedecido en limpiador neutro diluido en 5 ó 6 partes de agua. Finalmente, frótelo otra vez con un paño seco. No emplee cera para muebles u otros productos de limpieza.
• No utilice nunca, ni en la caja acústica o soporte como cerca de ellos, disolventes, bencina, pulverizadores de insecticida u otros productos químicos, ya que estos productos podrían corroer las superficies.

Especificaciones

Dimensiones externas ..... 400 (An) × 604 (Al) × 513 (Prf) mm Peso ..... 17,8 kg

Accesorios suministrados

Placas de la base del soporte ...... 2

Soportes de altavoz 2

Pilares 4

Pernos (con tuercas incorporadas) [SBA6053] 8

Bases de pernos [SLA1057] 8

Tornillos (prisioneros, M5xL62) [SBA6050] 4

Tornillos (prisioneros, M5xL36) [SBA6048] 4

Tornillos (prisioneros, M6xL40) [SBA6054] 24

Arandelas de resorte [SBE6005] 4

Arandelas [SBE6006] 4

Este manual de instrucciones [SRD6045] ...... 1

Nota

• Especificaciones y diseño sujetos a posibles cambios sin previo aviso debido a mejoras del producto.
• Los números de producto se mencionan arriba entre corchetes.

Número de las piezas de reemplazo

Nombre de pieza

• Protector (Inferior)
• Protector (Intermedio)
• Protector (Superior)
• Protector
• Caja de embalaje
• Lámina de protección
• Lámina de protección
• Lámina de protección
  SHA6095
  SHA6096
  SHA6097
  SHA6098
  SHG6150
  SHC6044
  SHC6045
  SHC6046

N.° de pieza

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las viviendas privadas en los 25 estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana.

Publicado por Pioneer Corporation.

Todos los derechos reservados.

Publicado por Pioneer Corporation.
