MANUAL DE USUARIO BCS-414 PIONEER

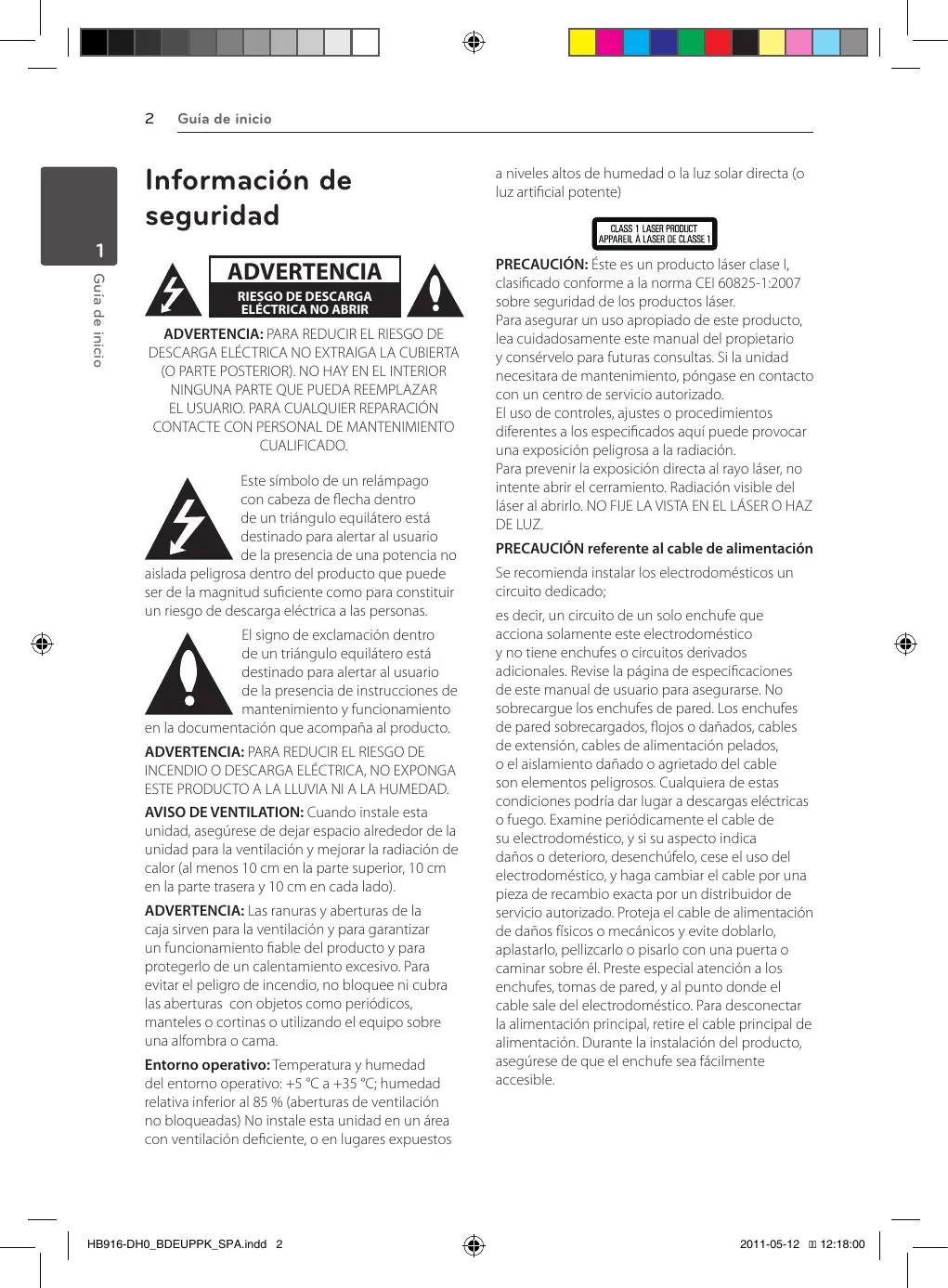

Información de seguridad 1 Guía de inicio

ADVERTENCIA RIESGO DE DESCARGA ELÉCTRICA NO ABRIR ADVERTENCIA: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA NO EXTRAIGA LA CUBIERTA (O PARTE POSTERIOR). NO HAY EN EL INTERIOR NINGUNA PARTE QUE PUEDA REEMPLAZAR EL USUARIO. PARA CUALQUIER REPARACIÓN CONTACTE CON PERSONAL DE MANTENIMIENTO CUALIFICADO. Este símbolo de un relámpago con cabeza de flecha dentro de un triángulo equilátero está destinado para alertar al usuario de la presencia de una potencia no aislada peligrosa dentro del producto que puede ser de la magnitud suficiente como para constituir un riesgo de descarga eléctrica a las personas. El signo de exclamación dentro de un triángulo equilátero está destinado para alertar al usuario de la presencia de instrucciones de mantenimiento y funcionamiento en la documentación que acompaña al producto. ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA ESTE PRODUCTO A LA LLUVIA NI A LA HUMEDAD. AVISO DE VENTILATION: Cuando instale esta unidad, asegúrese de dejar espacio alrededor de la unidad para la ventilación y mejorar la radiación de calor (al menos 10 cm en la parte superior, 10 cm en la parte trasera y 10 cm en cada lado). ADVERTENCIA: Las ranuras y aberturas de la caja sirven para la ventilación y para garantizar un funcionamiento fiable del producto y para protegerlo de un calentamiento excesivo. Para evitar el peligro de incendio, no bloquee ni cubra las aberturas con objetos como periódicos, manteles o cortinas o utilizando el equipo sobre una alfombra o cama. Entorno operativo: Temperatura y humedad del entorno operativo: +5 °C a +35 °C; humedad relativa inferior al 85 % (aberturas de ventilación no bloqueadas) No instale esta unidad en un área con ventilación deficiente, o en lugares expuestos

HB916-DH0_BDEUPPK_SPA.indd 2

a niveles altos de humedad o la luz solar directa (o luz artificial potente)

PRECAUCIÓN: Éste es un producto láser clase I, clasificado conforme a la norma CEI 60825-1:2007 sobre seguridad de los productos láser. Para asegurar un uso apropiado de este producto, lea cuidadosamente este manual del propietario y consérvelo para futuras consultas. Si la unidad necesitara de mantenimiento, póngase en contacto con un centro de servicio autorizado. El uso de controles, ajustes o procedimientos diferentes a los especificados aquí puede provocar una exposición peligrosa a la radiación. Para prevenir la exposición directa al rayo láser, no intente abrir el cerramiento. Radiación visible del láser al abrirlo. NO FIJE LA VISTA EN EL LÁSER O HAZ DE LUZ. PRECAUCIÓN referente al cable de alimentación Se recomienda instalar los electrodomésticos un circuito dedicado; es decir, un circuito de un solo enchufe que acciona solamente este electrodoméstico y no tiene enchufes o circuitos derivados adicionales. Revise la página de especificaciones de este manual de usuario para asegurarse. No sobrecargue los enchufes de pared. Los enchufes de pared sobrecargados, flojos o dañados, cables de extensión, cables de alimentación pelados, o el aislamiento dañado o agrietado del cable son elementos peligrosos. Cualquiera de estas condiciones podría dar lugar a descargas eléctricas o fuego. Examine periódicamente el cable de su electrodoméstico, y si su aspecto indica daños o deterioro, desenchúfelo, cese el uso del electrodoméstico, y haga cambiar el cable por una pieza de recambio exacta por un distribuidor de servicio autorizado. Proteja el cable de alimentación de daños físicos o mecánicos y evite doblarlo, aplastarlo, pellizcarlo o pisarlo con una puerta o caminar sobre él. Preste especial atención a los enchufes, tomas de pared, y al punto donde el cable sale del electrodoméstico. Para desconectar la alimentación principal, retire el cable principal de alimentación. Durante la instalación del producto, asegúrese de que el enchufe sea fácilmente accesible.

2011-05-12 �� 12:18:00

Guía de inicio Este dispositivo está provisto de una pila o acumulador portátil.

PRECAUCIÓN: yy No utilice ni guarde pilas expuestas a la luz solar directa u otros lugares con un calor excesivo, como el interior de un vehículo o cerca de una calefacción. Puede causar fugas en las pilas, sobrecalentamiento, explotar o arder. También puede reducir la vida útil y el rendimiento de las pilas. yy Cuando elimine pilas usadas, cumpla con la reglamentación o normas medioambientales aplicables en su país o área. PRECAUCIÓN: El aparato no debe exponerse al agua (goteo o salpicaduras) y no debe colocar sobre el aparato objetos llenos de líquidos, como floreros.

Información para los usuarios sobre la recogida y eliminación de equipos usados y pilas agotadas.

Símbolo para Symbol examples for batteries pilas y baterías

Forma segura de las pilas o el acumulador del equipo: Retire la pila o juego de pilas antiguo y siga los pasos en orden inverso a su colocación. Para impedir la contaminación del medioambiente o los posibles efectos adversos en la salud de humanos y animales, coloque la pila usada o el acumulador en el contenedor apropiado de los puntos de recogida designados para tal fin. No elimine las pilas o el acumulador junto con la basura doméstica. Se recomienda utilizar pilas y acumuladores con sistema de reembolso gratuito en su localidad. La pila no debe exponerse a calor intenso, como la luz del sol, un incendio o similar.

Estos símbolos en los productos, embalajes o documentación que los acompaña significan que los productos eléctricos y electrónicos usados y las pilas agotadas no deberán mezclarse con los residuos domésticos. Para un correcto tratamiento, recuperación y reciclaje de los productos y pilas usados, llévelos a los puntos de recogida correspondientes, en cumplimiento con la legislación nacional vigente. Si elimina estos productos y sus pilas de forma correcta, estará ayudando a conservar importantes recursos y evitar cualquier efecto negativo sobre la salud humana y el medio ambiente que, de otro modo, podría producirse como resultado de una gestión incorrecta de los residuos. Para más información acerca de la recogida y reciclaje de producto y pilas usados, póngase en contacto con su ayuntamiento, el servicio de recogida de residuos o el punto de venta donde haya adquirido los productos. Estos símbolos sólo tienen validez en la Unión Europea. Para países fuera de la Unión Europea: Si desea eliminar estos productos, póngase en contacto con las autoridades locales o su distribuidor y solicite información acerca del método de eliminación correcto.

PIONEER declara por este documento que este/estos producto(s) cumplen con los requisitos esenciales y las restantes disposiciones de la Directiva 2004/108/EC, 2006/95/EC y 2009/125/ EC. ADVERTENCIA: para evitar el peligro de incendio, no coloque ninguna llama abierta (por ejemplo, una vela encendida) sobre el aparato. PRECUACIÓN: Antes de conectar el aparato por primera vez, lea la siguiente sección detenidamente. El voltaje de la alimentación eléctrica disponible difiere según el país o región. Asegúrese de que el voltaje del área en que se va a usar la unidad cumpla con el voltaje (por ejemplo, 230 V o 120 V) indicado en el panel trasero. PRECAUCIÓN: El interruptor 1 STANDBY/ ON de esta unidad no apaga completamente la unidad de la toma eléctrica. Debido a que el cable de alimentación sirve como dispositivo de desconexión principal para la unidad, deberá desenchufarlo de la toma de CA., Por lo tanto, asegúrese de que la unidad se haya instalado de modo que el enchufe pueda desconectarse fácilmente de la toma si se produce un accidente. Para evitar el riesgo de incendios, desconecte el cable de alimentación de la toma de CA cuando no vaya a usar el aparato durante un periodo de tiempo prolongado (por ejemplo, en vacaciones). PRECAUCIÓN: Este producto ha sido diseñado para uso doméstico. Los fallos debidos a otros usos (por ejemplo, larga duración para usos comerciales en un restaurante, vehículo o barco) y que requieran reparación no estarán cubiertos por la garantía.

Notas sobre el copyright yy Debido a que AACS (Sistema de Contenido de Acceso Avanzado) está aprobado como sistema de protección de contenidos para el formato de discos Blu-ray, similar al uso del sistema de protección anticopia CSS (Content Scramble System) para el formato DVD, se imponen ciertas restricciones sobre la reproducción, salida de señal analógica, etc., de contenidos protegidos con AACS. El manejo de este producto y las restricciones impuestas sobre él pueden variar dependiendo del momento de la compra, ya que esas restricciones pueden haberse adoptado y/o modificado por AACS después de la fabricación de este producto. yy Además, se utilizan las marcas BD-ROM y BD+ como sistemas de protección de contenidos para el formato de disco Blu-ray, que imponen ciertas restricciones, incluidas restricciones de reproducción para la marca BD-ROM y/ o contenidos BD+ protegidos. Para obtener información adicional sobre AACS, la marca BDROM, BD+, o su producto, póngase en contacto con un Centro de Atención al cliente autorizado. yy Muchos discos BD-ROM/DVD están codificados con protección anticopia. Por ello, debe conectar el reproductor directamente al televisor, no a un vídeo. Si conecta el reproductor a un vídeo, los discos con protección anticopia emitirán una imagen distorsionada. yy Este producto incorpora tecnología de protección contra copia, protegida por patentes de Estados Unidos y otros derechos sobre la propiedad intelectual de Rovi Corporation. Quedan prohibidos la ingeniería inversa y el desmontaje. yy Bajo las leyes de Propiedad Intelectual de EE.UU. y otros países, la grabación, uso, visualización, distribución o revisión no autorizada de programas de televisión, cintas de video, discos BD-ROM, DVD, CD y otros materiales puede estar sujeta a responsabilidad civil o criminal.

HB916-DH0_BDEUPPK_SPA.indd 4

Aviso importante para los sistemas de color de su televisor El sistema de color de este reproductor varía en función de los discos que se están reproduciendo en ese momento.

El sistema multicolor del televisor es el único que puede recibir todas las señales emitidas por el reproductor.

Por ejemplo, cuando la unidad reproduce un disco grabado en el sistema de color NTSC, la imagen se emite como una señal NTSC.

yy Si tiene un televisor con un sistema de color PAL, sólo se mostrarán imágenes distorsionadas cuando utilice discos o contenidos de vídeo grabado en NTSC. yy Los televisores con sistema multicolor cambian el sistema de color de forma automática según las señales de entrada. En caso de que el sistema de color no se cambie automáticamente, desactívelo y actívelo de nuevo para ver imágenes normales en pantalla. yy Incluso si los discos grabados en el sistema de color NTSC se visualizan correctamente en su televisor, quizás no se graben correctamente en su grabadora.

Información de seguridad Introducción – Discos reproducibles y símbolos utilizados en este manual – El símbolo “7” en pantalla – Accesorios suministrados – Accesorios y cajas de altavoces (S-BD707T) – Accesorios y cajas de altavoces (S-BD212SW) – Accesorios y cajas de altavoces (S-BD310) – Compatibilidad de archivos – AVCHD (Códec de video avanzado de alta definición) – Acerca de DLNA – Algunos requisitos del sistema – Código de región – Notas sobre la compatibilidad Mando a distancia Panel delantero Parte posterior

Montaje los altavoces – Configuración de los altavoces BCS-414 – Configuración de los altavoces BCS-212 Montaje mural del altavoz central – Antes del montaje Notas adicionales sobre la colocación Colocación del sistema Conexiones al televisor – Conexión HDMI – Función ARC (Canal de retorno de audio) – Conexión de vídeo componente – Conexión del vídeo – Configuración de resolución

Conexión de la antena Conexiones con un dispositivo externo – Conexión AUX – Conexión PORTABLE IN – Conexión OPTICAL IN – Conexión HDMI IN 1/2 Conexión a la red doméstica – Conexión a red por cable – Configuración de la red por cable Conexión de dispositivos USB – Reproducción de contenido en dispositivos USB

Configuración del sistema

31 31 31 33 33 34 35 36 37

Ajustes – Ajuste de los valores de configuración – Menú [PANTALLA] – Menú [IDIOMA] – Menú [AUDIO] – Menú [BLOQUEO] – Menú [RED] – Menú [OTROS] Efectos de sonido

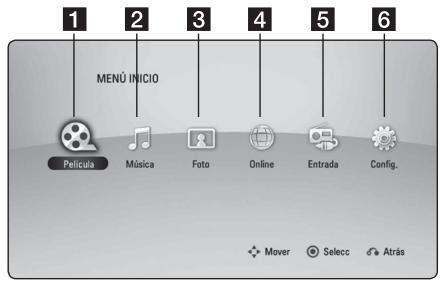

Reproducción general – Uso del menú [HOME] – Reproducción general – Reproducir un archivo en el disco/ dispositivo USB – Reproducción de discos Blu-ray 3D – Disfrutar del BD-Live™ – Reproducir un archivo desde un servidor de red – Operaciones básicas para los contenidos de vídeo y audio – Operaciones básicas para los contenidos de imágenes – Utilización del menú del disco – Reanudar la reproducción Reproducción avanzada – Reproducción repetida – Repetición de una parte específica – Ampliar la imagen de reproducción

– Búsqueda por marcador – Utilizar el menú búsqueda – Seleccionar un archivo de subtítulos – Memoria de la última escena – Opciones durante la visualización de una foto – Escuchar música mientras se muestran diapositivas Visualización en pantalla – Visualización en pantalla de la información del contenido – Reproducir a partir del tiempo seleccionado – Escuchar un audio diferente – Seleccionar el idioma de los subtítulos – Visualizar desde un ángulo diferente – Para cambiar la relación de aspecto de TV – Para cambiar la página del código de subtítulos – Para cambiar el modo de imagen Grabación de CD de audio Operaciones de la radio – Configuración de las emisoras de radio – Borrar una emisora guardada – Borrar todas las emisoras memorizadas – Cómo mejorar una recepción de FM de baja calidad – Ver información acerca de una emisora de radio Uso de la función Online

Resolución de problemas

Resolución de problemas – General – Red – Imagen – Sonido – Actualizaciones

Control de un televisor con el mando a distancia suministrado – Programación del mando a distancia para controlar el televisor Lista de códigos de países Lista de códigos de idiomas Marcas comerciales y licencias Resolución de la salida de vídeo Especificaciones Mantenimiento – Manejo de la unidad – Notas sobre los discos Información importante relacionada con los servicios de red Aviso de licencia del software

Discos reproducibles y símbolos utilizados en este manual

Descripción yy Discos de películas que puedan comprarse o alquilarse. yy Discos “Blu-ray 3D” yy Discos BD-R/RE grabados en formato BDAV.

yy Discos BD-R/RE que contienen archivos con películas, música o fotografías. yy Formato ISO 9660+JOLIET, UDF y UDF Bridge yy Discos de películas que puedan comprarse o alquilarse. yy Sólo modo de vídeo y finalizado yy También admite discos de doble capa

yy Discos DVD±R/RW que contienen archivos con películas, música o fotografías.

Modo VR y sólo finalizado

yy Discos CD-R/RW que contienen archivos con películas, música o fotografías. yy Formato ISO 9660+JOLIET, UDF y UDF Bridge

Indica notas y características de funcionamiento especiales.

Indica precauciones para evitar posibles daños a causa de un uso incorrecto.

yy Algunos discos CD-R/RW (o DVD±R/RW) no podrán reproducirse en la unidad debido a las condiciones del equipo de grabación o a los propios discos CD-R/RW (o DVD±R/RW).

yy Puede que no se reproduzcan los discos CD-R/RW y BD-R/RE, DVD±R/RW grabados con un ordenador personal o una grabadora de DVD o CD si el disco está dañado o sucio, o si hay suciedad o restos de condensación en la lente de la unidad.

El símbolo “7” en pantalla El símbolo “7” puede aparecer en la pantalla de su televisor durante su manejo e indica que la función explicada en este manual del usuario no está disponible en ese el aparato.

yy Dependiendo de la finalización y del software de grabación, algunos discos grabados (CD-R/RW, DVD±R/RW o BD-R/RE) podrían no reproducirse.

yy Si graba un disco con un ordenador, incluso si lo hace en un formato compatible, hay casos en los que no se puede reproducir debido a los ajustes del programa usado para crear el disco. (Consulte al editor del programa para más información). yy La unidad requiere discos y grabaciones que cumplan ciertas normas técnicas para obtener una calidad de reproducción óptima. yy Los DVD previamente grabados se ajustan automáticamente a estas normas. Existen muchos tipos diferentes de formatos de disco gravables (incluido CD-R con archivos MP3 o WMA) que exigen ciertas condiciones preexistentes para garantizar una reproducción compatible. yy Los clientes deben tener en cuenta que es necesario tener un permiso para poder descargarse archivos MP3/WMA y música de Internet. Nuestra empresa no está autorizada para conceder ese permiso. Siempre deberá solicitarse autorización al propietario del copyright. yy Debe seleccionar la opción de formato de disco [Mastered] para que los discos sean compatibles con los reproductores cuando se formatean discos regrabables. Cuando se selecciona la opción Live File System, no se puede usar en el reproductor. (Mastered/ Live File System: Sistema de formato de discos para Windows Vista® y Windows 7®) yy No es compatible con BDXL.

Accesorios suministrados

Accesorios y cajas de altavoces (S-BD212SW)

Mando a distancia (1) Cables para los altavoces (1)

Apoyos grandes antideslizantes (1)

Accesorios y cajas de altavoces (S-BD310)

Accesorios y cajas de altavoces (S-BD707T) Cables codificados por colores para los altavoces (6) Cables codificados por colores para los altavoces (5)

Apoyos pequeños antideslizantes (1)

Bases de soporte para los altavoces (4)

Compatibilidad de archivos Archivos de vídeo

USB DLNA, PC Extensión del archivo

DIVX3.xx, DIVX4.xx, DIVX5.xx, DIVX6.xx (sólo para reproducción estándar), XVID, MPEG1 SS, H.264/ MPEG-4 AVC, MPEG2 PS, MPEG2 TS, VC-1 SM (WMV3)

SubRip (.srt / .txt), SAMI (.smi), SubStation Alpha (.ssa/.txt), MicroDVD (.sub/.txt), VobSub (.sub), SubViewer 1.0 (.sub), SubViewer 2.0 (.sub/.txt), TMPlayer (.txt), DVD Subtitle System (.txt)

DIVX3.xx, DIVX4.xx, DIVX5.xx, DIVX6.xx (sólo para reproducción estándar), XVID, MPEG1 SS, H.264/ MPEG-4 AVC, MPEG2 PS, MPEG2 TS, VC-1 SM (WMV3)

Archivos de audio Fuente del archivo Disco, USB,

DLNA, PC Extensión del archivo “mp3”, “.wma”, “.wav”, “.m4a” (DRM free)

Frecuencia de muestreo:

entre 32 - 48 kHz (WMA), entre 20 - 320 kbps (WMA), entre 16 - 48 kHz (MP3) entre 32 - 320 kbps (MP3)

Nota Algunos archivos .wav no son compatibles con este reproductor.

Archivos de imagen Fuente del archivo Disco, USB,

DLNA, PC Extensión del archivo “.jpg”, “.jpeg”, “.png”

HB916-DH0_BDEUPPK_SPA.indd 11

Tamaño recomendado Menos de 4.000 x 3.000 x 24 bit/pixel Menos de 3.000 x 3.000 x 32 bit/pixel

Nota No es compatible con archivos de imagen progresivos y sin pérdida de compresión.

yy El número máximo de caracteres para el nombre de archivo es 180.

AVCHD (Códec de video avanzado de alta definición)

yy Número máximo de archivos/carpetas: Menos de 2 000 (número total de archivos y carpetas)

yy Este reproductor puede reproducir discos en formato AVCHD. Estos discos se graban y usan normalmente en videocámaras.

yy Puede que tarde varios minutos en leer el contenido del soporte dependiendo del tamaño y el número de archivos.

yy El formato AVCHD es un formato de cámara de vídeo digital de alta definición.

yy La compatibilidad de archivos puede variar según el servidor. yy Los requisitos de archivo de la página 11 no siempre son compatibles. Puede que haya algunas restricciones por las características del archivo y la capacidad de servidor de medios. yy Este reproductor no es compatible con la reproducción de archivos de películas con subtítulos. yy Puede que no se puedan compartir correctamente los archivos almacenados en un dispositivo extraíble como una unidad USB, unidad DVD, etc. yy Esta unidad no admite archivos MP3 con etiquetas ID3. yy El tiempo de reproducción total indicado en la pantalla puede no ser correcto para archivos VBR. yy Es posible que no se reproduzcan correctamente archivos de películas HD grabadas en el CD o USB 1.0/1.1. Se recomienda usar los sistemas Disco Blu-ray, DVD o USB 2.0 para reproducir archivos de películas en HD. yy Este reproductor admite H.264/MPEG-4 AVC de perfil principal y alto en nivel 4.1. Para un archivo de un nivel superior se mostrará un mensaje de aviso en la pantalla. yy Este reproductor no admite archivos grabados con GMC*1 o Qpel*2. *1 GMC – Global Motion Compensation *2 Qpel – Quarter pixel

HB916-DH0_BDEUPPK_SPA.indd 12

yy El formato MPEG-4 AVC/H.264 es capaz de comprimir imágenes con una eficacia mayor que el formato de compresión de imagen convencional. yy Este reproductor puede reproducir discos AVCHD usando el formato “x.v.Colour”. yy Algunos discos en formato AVCHD podrían no reproducirse dependiendo de las condiciones de la grabación. yy Los discos en formato AVCHD deben estar finalizados. yy “x.v.Colour” ofrece una mayor gama de colores que los discos DVD normales de videocámara.

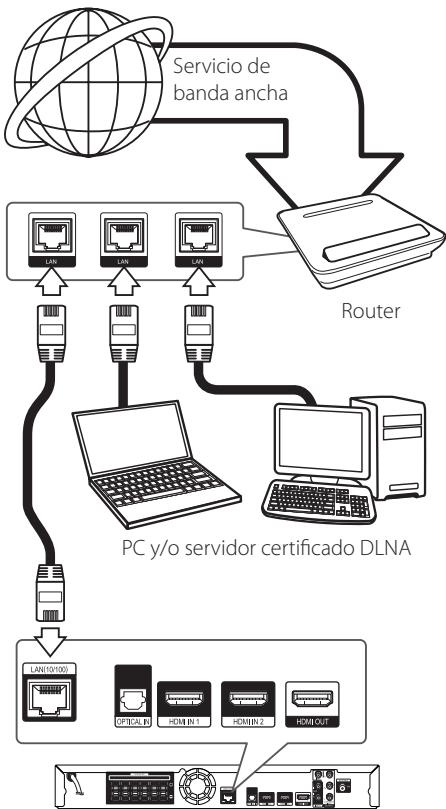

Acerca de DLNA Esta unidad es un reproductor de medios digitales con certificación DLNA que puede mostrar y reproducir vídeo, fotos y música desde el servidor de medios digitales compatible con DLNA (ordenador y electrónica de consumo). La DLNA (Digital Living Network Alliance) es una organización que abarca varios sectores industriales como la electrónica de consumo, la computación y las empresas de dispositivos móviles. Digital Living ofrece a los consumidores un fácil intercambio de medios digitales a través de una red por cable o inalámbrica en el hogar. El logotipo de certificación DLNA facilita la búsqueda de productos que cumplen con las directrices de interoperabilidad DLNA. Esta unidad cumple con las directrices de interoperabilidad DLNA v1.5. Cuando se conecta a este reproductor un ordenador que ejecuta software del servidor DLNA u otros dispositivos compatibles con DLNA, es posible que sea necesario efectuar algunos cambios de configuración en el software o dispositivos. Consulte el manual de instrucciones del software o dispositivo para obtener más información.

2011-05-12 �� 12:18:03

Notas sobre la compatibilidad

Para reproducción de vídeo de alta definición:

yy Dado que BD-ROM es un nuevo formato, pueden aparecer algunos problemas de discos, conexión digital y otros problemas de compatibilidad. Si tiene problemas de compatibilidad, póngase en contacto con un Centro de servicio técnico autorizado.

yy Visualización de alta definición con tomas de entrada COMPONENT o HDMI. yy Disco BD-ROM con contenido en alta definición. yy Es necesario que el dispositivo de pantalla disponga de una entrada DVI apta para HDMI o HDCP para mostrar algunos contenidos (según indiquen los autores del disco). Para reproducir archivos de la carpeta compartida de tu PC a través de la red doméstica, el PC requiere lo siguiente: yy Windows® XP (Service Pack 2 o superior), Windows Vista® (no se requiere Service Pack), Windows 7® (no se requiere Service Pack) yy 1,2 GHz Intel® Pentium® III o AMD Sempron™ 2200+ processors yy Entorno de red: Ethernet de 100 MB yy Su PC debe tener más de 1 carpeta compartida. Visite el enlace de soporte técnico de su sistema operative para más información sobre la configuración de los archivos compartidos.

Código de región El código de región se encuentra impreso en la parte posterior de esta unidad. Esta unidad sólo puede leer discos BD-ROM o DVD calificados como la parte posterior de la unidad o “ALL (Todos)”.

HB916-DH0_BDEUPPK_SPA.indd 13

yy Esta unidad le permite disfrutar de funciones tales como imagen secundaria (PIP), audio secundario y paquetes virtuales, etc… con BD-Video que admite BONUSVIEW (BD-ROM versión 2 Perfil 1 versión 1.1/ Perfil de estándar final). Es posible reproducir audio y vídeo secundario desde un disco compatible con la función Picture-in-Picture. Para más información sobre el método de reproducción, consulte las instrucciones del disco.

Algunos requisitos del sistema

yy Para visualizar contenidos de alta definición y convertir contenido estándar de DVD a una resolución mayor, es posible que el dispositivo de pantalla deba tener una entrada apta para HDMI o una entrada DVI apta para HDCP. yy Algunos discos BD-ROM y DVD pueden restringir el uso de algunos comandos operación o algunas funciones. yy Dolby TrueHD, Dolby Digital Plus y DTS-HD admiten un máximo de 5.1 canales de utilizarse una conexión HDMI en la salida de audio de la unidad. yy Puede utilizar un dispositivo USB para almacenar información relacionada con el disco, incluso contenido descargado en línea. El disco que está utilizando controlará el tiempo que se retiene esta información.

2011-05-12 �� 12:18:03

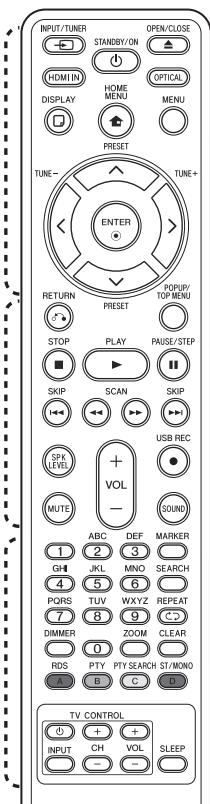

P INPUT/TUNER: Cambia el modo de entrada.

1 (STANDBY/ON): Apaga y enciende el reproductor. B OPEN/CLOSE: Abre o cierra la bandeja del disco. HDMI IN: Cambia el modo de entrada a HDMI IN directamente. OPTICAL: Cambia directamente el modo de entrada a óptico.

m DISPLAY: Muestra o sale de la pantalla del menú OSD. n HOME MENU: Muestra o sale del [MENÚ INICIO]. MENU: Accede al menú de un disco. Botones de dirección: Seleccionan una opción en el menú.

b ENTER: Confirma la selección del menú. TUNE (+/-): Sintoniza la emisora de radio deseada. PRESET (W/S): Selecciona el programa de radio.

Colocación de las pilas Retire la tapa de la batería situada en la parte posterior del mando a distancia e inserte una pila R03 (tamaño AAA) con los polos 4 y 5 orientados correctamente.

HB916-DH0_BDEUPPK_SPA.indd 14

c/v SCAN: Busca hacia atrás o delante. SPK LEVEL: Ajusta el nivel de sonido del altavoz deseado. X USB REC: Graba un CD de audio. MUTE: Silencia el aparato. SOUND: Selecciona un modo de efecto de sonido. VOL +/- : Ajusta el volumen de los altavoces. • • • • • • • • • c • • • • • • • • Botones numéricos 0-9: Selecciona las opciones numeradas de un menú o ingresa letras en el menú del teclado. MARKER: Marca cualquier punto durante la reproducción. SEARCH: Muestra o sale del menú de búsqueda. h REPEAT: Repite una sección o secuencia deseada. DIMMER: Atenúa la luz del aparato.

• • • • • • • • • b • • • • • • • •

ZOOM: Accede al menú de zoom.

x RETURN: Sale del menú o reanuda la reproducción. La función de reanudación de la reproducción puede funcionar dependiendo del disco BD-ROM.

Botones de colores (A, B, C, D): Permiten navegar por los menús.

CLEAR: Elimina la marca del menú de búsqueda o un número al definir la contraseña.

POPUP/ TOP MENU: Muestra el menú del disco DVD o el menú emergente del BD-ROM, cuando haya uno disponible.

- A Botón (RDS): Sistema de datos de radio.

Z STOP: Detiene la reproducción.

- C Botón (PTY SEARCH): Busca el tipo de programa.

z PLAY: Comienza la reproducción.

- D Botón: Selecciona el modo FM en mono o estéreo.

M PAUSE/STEP: La reproducción cambia a modo de pausa.

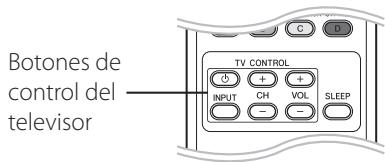

Botones de control del televisor: Consulte la página 56.

C/V SKIP: Pasa al archive/ pista/capítulo siguiente o anterior.

SLEEP: Ajusta un tiempo tras el cual el aparato se apaga.

- B Botón (PTY): Vistas del tipo de programa del RDS.

2011-05-12 �� 12:18:03

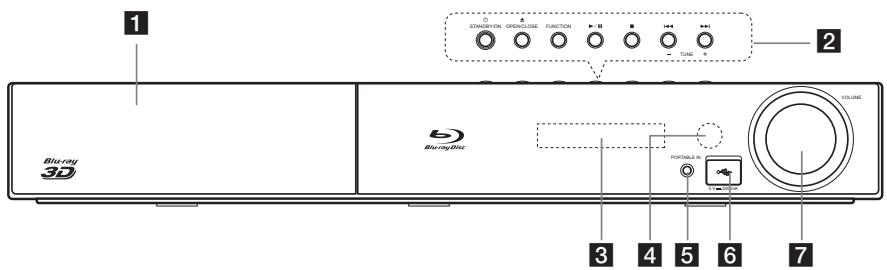

c Ventana de visualización

a Bandeja del disco b Botones de funcionamiento a b c Botón 1 (STANDBY/ON) a Apaga y enciende el reproductor. B (OPEN/CLOSE) FUNCTION Cambia la fuente de entrada o la función. d/M (PLAY / PAUSE) Z (STOP) C/V (SKIP) - TUNE + (Sintonización de la radio)

d Sensor remoto d e f g hi j

g Control de volumen

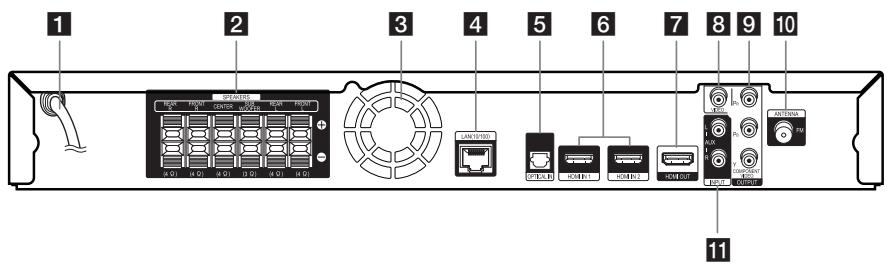

a Cable de alimentación de CA

b Conexiones de los altavoces

i COMPONENT VIDEO (Y Pb Pr) OUTPUT (PROGRESSIVE SCAN)

c Ventilador de refrigeración d Puerto LAN e OPTICAL IN

Montaje los altavoces Configuración de los altavoces BCS-414

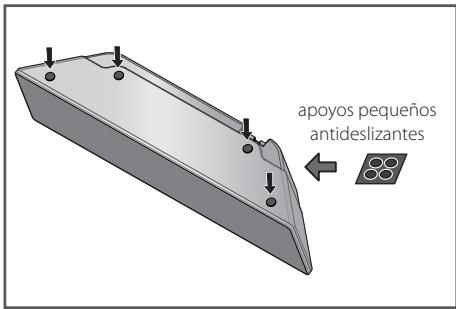

Para altavoz central: Utilice el adhesivo incluido para colocar los cuatro apoyos pequeños en la base del altavoz central.

middle non-skid pads Preparación de los altavoces

apoyos pequeños small non-skid pads antideslizantes

1. Coloque los apoyos antideslizantes en la base de cada pie de altavoz, el subwoofer y el altavoz central. Para las bases de altavoz: Utilice el adhesivo incluido para colocar los middle non-skid pads cuatro apoyos centrales en la base (inferior) de cada pie de altavoz. middle non-skid pads apoyos centrales middle non-skid pads antideslizantes

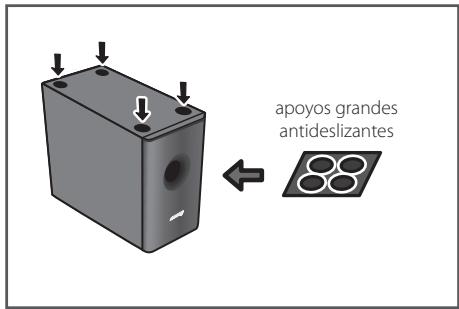

Large non-skid pads Para subwoofer: Utilice el adhesivo incluido para colocar los cuatro apoyos grandes en la base del subwoofer.

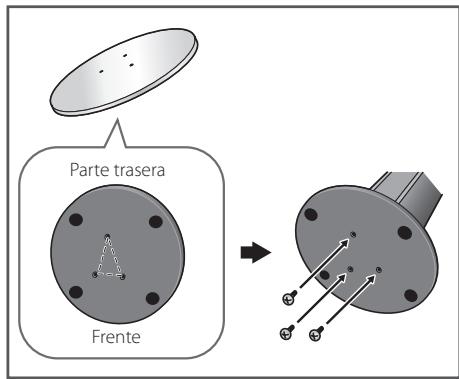

2. Coloque los pies del altavoz en los soportes con pads small non-skid los tornillos incluidos. small non-skid pads Cuando haya alineado el soporte y la base, fíjelos con los tornillos pequeños en los puntos que se muestran más adelante. Tenga en cuenta que el altavoz debe orientarse en la dirección de la base del triángulo isósceles.

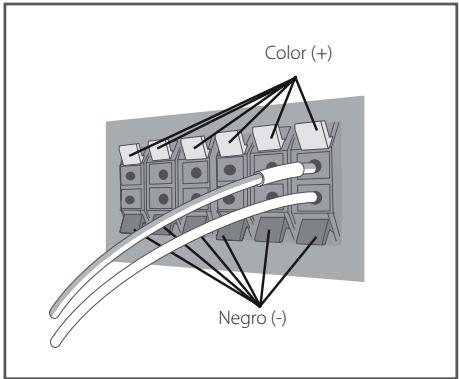

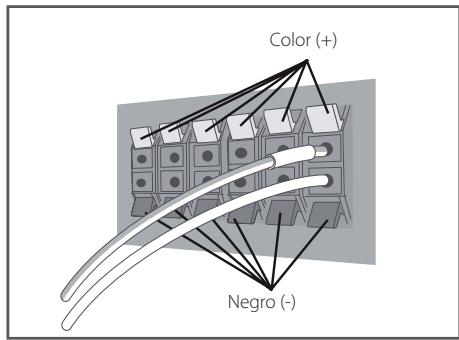

3. Conecte los cables al reproductor. Conecte el cable blanco con el lado de línea gris (+) y el otro cable en el lado (-). Para conectar el cable al reproductor, presione cada pestaña plástica para abrir el terminal de conexión. Introduzca el cable y suelte la pestaña. Color (+)

Fijación de los altavoces delanteros y surround. Coloque los altavoces delanteros y surround con el pasador plástico incluido. Atornille los dos ganchos en la pared detrás del altavoz. Pase un cordón grueso alrededor de los ganchos y a través Front Front del pasador plástico para estabilizar el altavoz (asegúrese de que soporte el peso del altavoz). Tras la instalación, asegúrese de que se haya fijado correctamente el altavoz.

yy No conecte ningún altavoz diferente a los suministrados con este sistema. yy No conecte los altavoces suministrados a ningún amplificador diferente al que se incluye con este sistema. La conexión a otro amplificador puede dar lugar a fallos de funcionamiento o un incendio. yy Conecte el cable de altavoz de subwoofer (púrpura) al naranja de reproductor.

Mounting screw yy Estos terminales de altavoz tienen 5 mmvoltaje (not supplied)

PELIGROSO. Para evitar el riesgo de Mounting screw descargas eléctricas durante la10conexión 5 mm o mm (not supplied)

desconexión de los cables de los altavoces, desconecte la alimentación eléctrica antes 10 mm 5 mmde to tocar 7 mm cualquier parte no aislada. 5 mm to 7 mm

Cordón con el grosor thicksuficiente cord thick cord Pasador Plasticplástico catch Plastic catch

yy El pasador plástico no es un componente de montaje, y el altavoz no debe colgar directamente de la pared con este pasador. Utilice siempre un cordón para estabilizar el altavoz. yy Pioneer no acepta ninguna responsabilidad por posibles pérdidas o daños resultantes de un montaje o instalación incorrectos, una resistencia insuficiente de los materiales de instalación, uso incorrecto o desastres naturales. yy Al colocar esta unidad, asegúrese de fijarla de forma segura y evite áreas en las que exista la posibilidad de que caiga y causarle lesiones si se produce un desastre natural (por ejemplo, un terremoto). yy No se suba sobre la base del altavoz alto para empujar o inclinar el altavoz. El altavoz podría caer y romperse, o alguien podría resultar herido. Preste especial atención a los niños.

Configuración de los altavoces BCS-212 Preparación de los altavoces

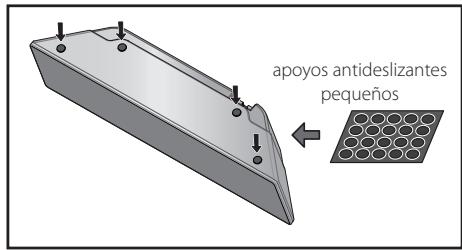

Para altavoz central: Utilice el adhesivo incluido para colocar los cuatro apoyos pequeños en la base del altavoz central.

1. Coloque los apoyos antideslizantes en la base de cada altavoz.

apoyos antideslizantes smallpequeños non-skid pads

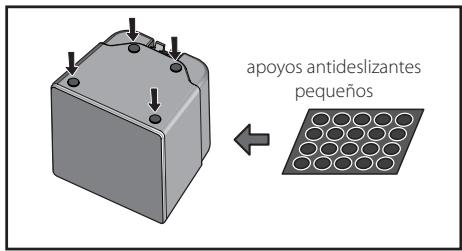

Para los altavoces: Utilice el adhesivo incluido para colocar los smallcentrales non-skid pequeños pads cuatro apoyos en la base (inferior) de cada altavoz.

2. Conecte los cables al reproductor.

small non-skid pads small non-skid pads

Conecte el cable blanco con el lado de línea gris (+) y el otro cable en el lado (-). Para conectar el cable al reproductor, presione cada pestaña plástica para abrir el terminal de conexión. Introduzca el cable y suelte la pestaña.

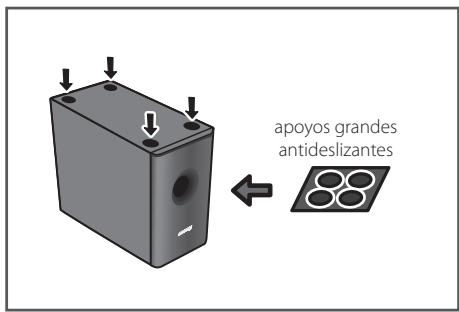

Para subwoofer: Utilice el adhesivo incluido para colocar los cuatro apoyos grandes en la base del subwoofer. large non-skid pads

yy No conecte ningún altavoz diferente a los suministrados con este sistema.

Mounting screw (not supplied)

yy No conecte los altavoces suministrados a ningún amplificador diferente al que se incluye con este sistema. La conexión a otro amplificador puede dar lugar a fallos de funcionamiento o un incendio.

yy Conecte el cable de altavoz de subwoofer (púrpura) al naranja de reproductor.

yy Estos terminales de altavoz tienen voltaje PELIGROSO. Para evitar el riesgo de descargas eléctricas durante la conexión o desconexión de los cables de los altavoces, desconecte la alimentación eléctrica antes de tocar cualquier parte no aislada.

Montaje mural del Notas adicionales altavoz central Large non-skid pads sobre la colocación Rear

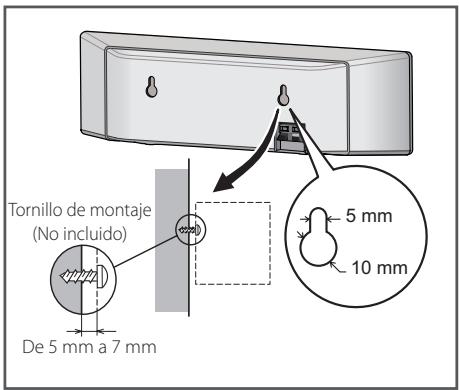

El altavoz central tiene un orifi cio de montaje que se puede usar para montar el altavoz en la pared.

Instale los altavoces principales delanteros izquierdo y derecho a la misma distancia del televisor.

No se incluyen los tornillos de montaje. Utilice tornillos adecuados para el material de la pared y apoye el peso del altavoz.

yy Si no está seguro de la calidad y la resistencia de una pared, consulte a un profesional. yy Pioneer no se hace responsable de ningún accidente o daños resultantes de una instalación inadecuada.

Asegúrese de enroscar el cable pelado del altavoz Front en el terminal del e insértelo completamente altavoz. Si alguno de los cables de altavoz pelados toca el panel trasero, puede hacer que se corte la alimentación eléctrica como medida de seguridad. Los altavoces delanteros, central y surround suministrados con este sistema están protegidos magnéticamente. Sin embargo, dependiendo de la ubicación de instalación, puede producirse distorsión del color si los altavoces se instalan muy cerca de la pantalla de un televisor. Si esto ocurre, apague el televisor, y enciéndalo después de 15 – 30 minutos. Si el problema continúa, separe el sistema de altavoces del televisor.

Recuerde que el sistema de altavoces es pesado y que su peso podría hacer que se aflojen los tornillos, o que falle el material de la pared que los sujeta, con una posible caída de los altavoces. Asegúrese de que la pared en la que desea montar los altavoces tenga la resistencia suficiente para soportarlos. No realice el montaje sobre contrachapado o paredes blandas.

thick cord El subwoofer no está protegido magnéticamente y, por esta razón, no puede colocarse cerca de un televisor o monitor. No coloque medios de Plastic catch almacenaje magnéticos (como discos flexibles y cintas o cassettes de vídeo) cerca del subwoofer.

No fije los altavoces delanteros/surround y el subwoofer a una pared o techo. Podrían caerse o causar lesiones.

Mounting screw Tornillo de montaje (not supplied) (No incluido)

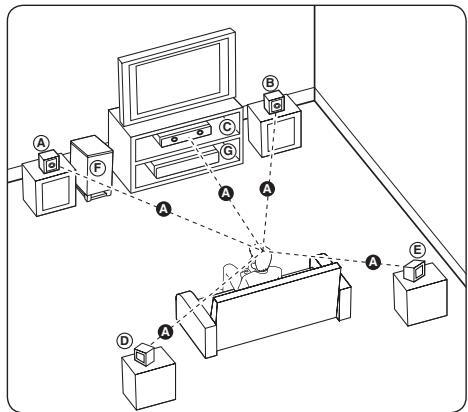

F Colocación del sistema

E A La ilustración siguiente muestra un ejemplo de colocación del sistema. Tenga en cuenta que, para una mejor explicación, estas ilustraciones pueden no coincidir con el producto real. Para lograr el mejor efecto de sonido surround, los altavoces que no sean subwoofer se colocarán en la misma dirección desde la posición de escucha

( A ). A B C D E F G A D

yy Los altavoces contienen piezas magnéticas, por lo que pueden causar irregularidades en los colores de las pantallas de los televisores o los monitores de ordenador. Coloque los altavoces alejados del televisor o el monitor del ordenador.

yy Coloque el altavoz central a una distancia segura, fuera del alcance de los niños. De lo contrario, podría caer el altavoz y causar lesiones y/o daños materiales.

yy Evite que los niños coloquen las manos o cualquier objeto en el conducto del altavoz*. *Conductor del altavoz: Un orificio para los sonidos graves en la caja del altavoz.

F G B D G A A A Conexión

E A A B C D E F G B C E delantero D E F G Altavoz izquierdo (L)/ A B Altavoz C E D delantero E F G derecho (R): A los altavoces delanteros a los lados del Coloque monitor y nivelados con la superficie la pantalla, cuanto sea posible.

A E D E central: F G Altavoz Coloque el altavoz central por encima o por debajo del monitor o pantalla.

C E F G Altavoz surround izquierdo (L)/ F G surround derecho (R): Altavoz Coloque estos altavoces detrás de la posición de Eescucha, orientados ligeramente hacia dentro.

D E F Subwoofer: G La posición del subwoofer no es tan importante, porque los sonidos graves no son altamente direccionales. Pero, es mejor colocar el subwoofer cerca de los altavoces delanteros. Gírelo ligeramente hacia el centro de la habitación para reducir la reflexión en la pared.

Conexiones al televisor Realice una de las siguientes conexiones, dependiendo de la capacidad del equipo en cuestión. yy Conexión HDMI (página 21) yy Conexión de vídeo componente (página 23)

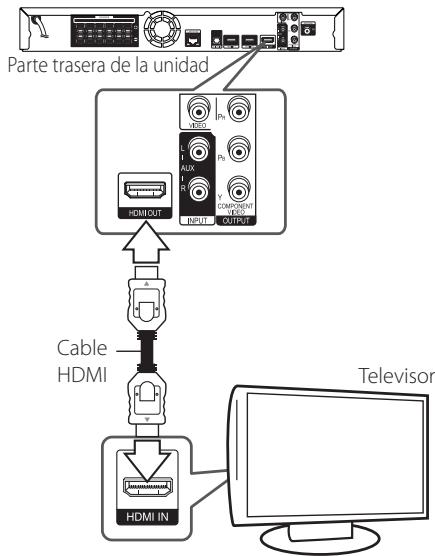

Conexión HDMI Si dispone de un televisor o monitor HDMI, puede conectarlo a este “reproductor usando un cable HDMI (cable HDMI™ de alta velocidad con Ethernet, tipo A). Conecte la toma HDMI del reproductor a la toma HDMI de un televisor o monitor compatible con HDMI.

yy Conexión del vídeo (página 23)

Parte trasera de la unidad

yy Según del televisor y del otro equipo que desee conectar, existen varias formas de conectar la unidad. Utilice sólo una de las conexiones descritas en este manual. yy Consulte el manual del televisor, del sistema estéreo o de otros dispositivos, según considere necesario, para realizar las conexiones más adecuadas. yy Asegúrese de que el reproductor está conectado directamente al TV. Sintonice el TV al canal de entrada de vídeo correcto.

yy No conecte el reproductor a través del vídeo. La imagen del DVD podría aparecer distorsionada por el sistema de protección anticopia. Seleccione la fuente del televisor a HDMI (consulte el manual de instrucciones del televisor).

Información adicional sobre HDMI yy Cuando conecte un dispositivo compatible con HDMI o DVI, realice las siguientes comprobaciones: -- Intente apagar el dispositivo HDMI/DVI y este reproductor. A continuación, encienda el dispositivo HDMI/DVI y transcurridos unos 30 segundos, encienda el reproductor. -- La entrada de vídeo del dispositivo conectado está seleccionada correctamente para esta unidad. -- El dispositivo conectado es compatible con las entradas de vídeo de resolución 720x576p, 1280x720p, 1920x1080i o 1920x1080p. yy No todos los dispositivos HDMI o DVI compatibles con HDCP funcionarán con este reproductor. -- La imagen no se verá correctamente con un dispositivo que no sea compatible con HDCP.

HB916-DH0_BDEUPPK_SPA.indd 21

yy Si un dispositivo HDMI conectado no acepta la salida de audio del reproductor, el audio del dispositivo HDMI podrá distorsionarse o no emitirse. yy Si utiliza una conexión HDMI, es posible cambiar la resolución para la salida HDMI. (Consulte “Configuración de resolución” en la página 24).

yy Seleccione el tipo de salida de vídeo de la toma HDMI OUT mediante la opción [Conf. color HDMI] en el menú [Config.] (ver página 32). yy No modifique la resolución si la conexión ya se ha establecido, podrían producirse fallos en el funcionamiento. Para resolver este problema, apague el reproductor y vuelva a encenderlo. yy Cuando la conexión HDMI con el HDCP no está verificada, la pantalla de TV cambiará a una pantalla negra. En este caso, compruebe la conexión HDMI o desconecte el cable HDMI. yy Si aparecen ruidos o líneas en la pantalla, compruebe el cable HDMI (cuya longitud se limita normalmente a 4,5 m).

HB916-DH0_BDEUPPK_SPA.indd 22

Función ARC (Canal de retorno de audio) La función ARC permite a un televisor con capacidad HDMI enviar audio a la salida HDMI OUT de este reproductor. Para utilizar esta función: -- El televisor debe ser compatible con la función ARC y el ARC de este reproductor debe estar en On (Activo) (El ajuste inicial es “Off” (Apagado)). -- El método de ajuste de ARC puede variar dependiendo del televisor. Para más información acerca de la función ARC. consulte el manual del televisor. -- Debe utilizar el cable HDMI (Cable HDMI™ de alta velocidad con Ethernet, tipo A). -- Debe conectarlo con la entrada HDMI IN del televisor compatible con la función ARC utilizando HDMI OUT de este reproductor. -- Puede conectar sólo un sistema de cine en casa a un televisor compatible con ARC. -- La función ARC no garantiza su funcionamiento en todos los casos, incluso si se cumplen todas las condiciones citadas anteriormente. -- Cuando utilice la función ARC, puede funcionar CEC (Consumer Electronics Control). Si no desea utilizar CEC, puede detenerlo seleccionando "ARC Off (Apagado)" en el menú de inicio. En este caso, debe conectarse el televisor a este reproductor con cable óptico para el envío de la transmisión de radio a este reproductor.

2011-05-12 �� 12:18:06

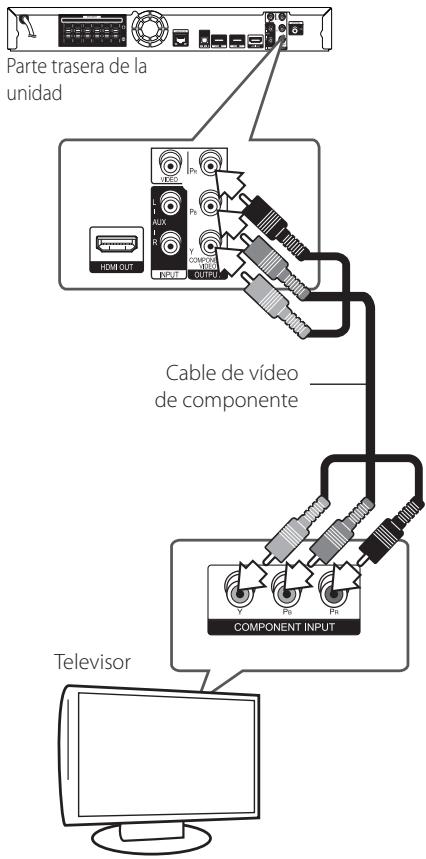

Conexión de vídeo componente Conecte las tomas COMPONENT VIDEO OUT del reproductor a las correspondientes tomas de entrada del televisor mediante un cable de vídeo de componente. Puede oír el sonido a través del altavoz del sistema.

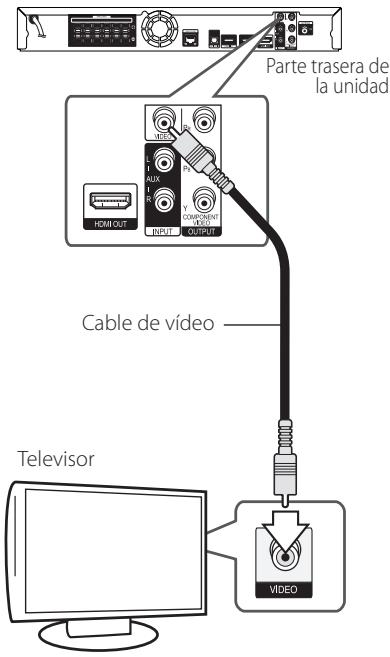

Conexión del vídeo Conecte la toma VIDEO OUT del reproductor a la toma de entrada de vídeo situada en el televisor mediante un cable de vídeo. Puede oír el sonido a través del altavoz del sistema.

Parte trasera de la unidad

Parte trasera de la unidad

Si utiliza la conexión COMPONENT VIDEO OUT, puede modificar la resolución de salida (consulte el apartado “Configuración de resolución” en la página 24.)

2011-05-12 �� 12:18:07

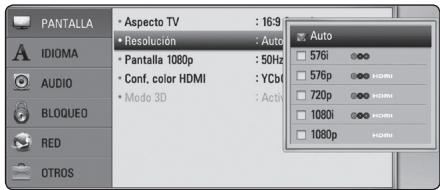

Configuración de resolución El reproductor proporciona varias resoluciones de salida para las conexiones HDMI OUT y COMPONENT VIDEO OUT. Es posible cambiar la resolución mediante el menú [Config.].

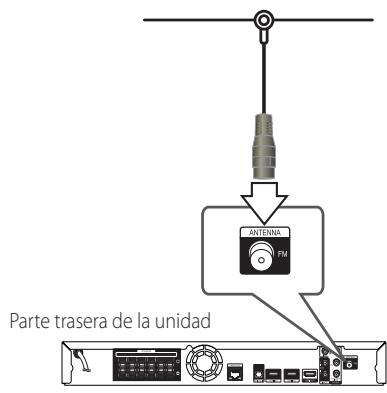

Conexión de la antena Conecte la antena suministrada para escuchar la radio.

1. Pulse HOME MENU (n). 2. Utilice A/D para seleccionar el menú [Config.] y pulse ENTER (b). Aparecerá el menú [Config.].

3. Utilice W/S para seleccionar la opción [PANTALLA] y, a continuación, pulse D para pasar al segundo nivel. 4. Utilice W/S para seleccionar la opción [Resolución] y, a continuación, pulse ENTER (b) para pasar al tercer nivel.

Parte trasera de la unidad

5. Use W/S para seleccionar una opción y, a continuación, pulse ENTER (b) para confirmar su selección.

yy Si su televisor no acepta la resolución que ha configurado en el reproductor, es posible ajustar la resolución a 576p de la siguiente manera:

Tras conectar la antena por cable de FM, manténgala tan horizontal como sea posible. Asegúrese de sacar la antena por cable FM completamente.

1. Pulse B para abrir la bandeja del disco. 2 Pulse Z (STOP) durante más de 5 segundos. yy Como son varios los factores que influyen en la resolución de salida de vídeo, consulte “Resolución de la salida de vídeo” en la página 60.

HB916-DH0_BDEUPPK_SPA.indd 24

2011-05-12 �� 12:18:07

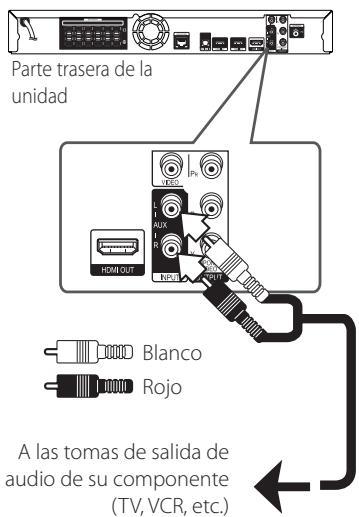

Conexiones con un dispositivo externo Conexión AUX Puede disfrutar del sonido de un componente externo a través de los altavoces de este sistema.

También puede pulsar el botón FUNCTION del panel frontal para seleccionar el modo de entrada.

Puede disfrutar del sonido de su reproductor de audio portátil a través de los altavoces de este sistema. Conecte la clavija de los auriculares (o salida de línea) del reproductor d audio portátil en la toma PORTABLE IN de esta unidad. Y seleccione la opción [PORTABLE] pulsando INPUT/TUNER y ENTER (b). También puede pulsar el botón FUNCTION del panel frontal para seleccionar el modo de entrada. VOLUME

Conecte las tomas de salida de audio analógica al componente en AUX L/R (INPUT) de esta unidad. Y seleccione la opción [AUX] pulsando INPUT/TUNER y ENTER (b).

Conexión PORTABLE IN PORTABLE IN

500 mA Parte trasera de la unidad

Reproductor de MP3, etc.

A las tomas de salida de audio de su componente (TV, VCR, etc.)

Conexión OPTICAL IN Conexión HDMI IN 1/2

Puede disfrutar del sonido de su componente con una conexión óptica digital a través de los altavoces de este sistema.

Puede disfrutar de la imagen y sonido de su componente a través de esta conexión.

Conecte la clavija de salida óptica de su componente en la toma OPTICAL IN de la unidad. Y seleccione la opción [OPTICAL] pulsando INPUT/ TUNER y ENTER (b). O pulse OPTICAL para seleccionarlo directamente.

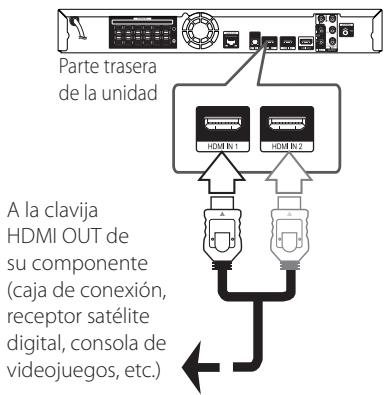

Conecte la clavija HDMI OUT de su componente en la toma HDMI IN 1 o 2 de esta unidad. Y, a continuación, seleccione la opción [HDMI IN 1/2] pulsando INPUT/TUNER y ENTER (b). También puede pulsar el botón FUNCTION del panel frontal para seleccionar el modo de entrada.

También puede pulsar el botón FUNCTION del panel frontal para seleccionar el modo de entrada. Parte trasera de la unidad

A la clavija de salida óptica digital de su componente

Parte trasera de la unidad

A la clavija HDMI OUT de su componente (caja de conexión, receptor satélite digital, consola de videojuegos, etc.)

yy No se puede cambiar la resolución de vídeo en el modo HDMI IN 1/2. Cambie la resolución de vídeo del componente conectado. yy Si la señal de salida de vídeo no es normal cuando se conecta HDMI IN 1/2, cambie la resolución del ordenador personal a 576p, 720p, 1080i o 1080p. yy La señal de vídeo de la entrada HDMI no se puede emitir desde las salidas de vídeo compuesto. yy El reproductor envía audio de las entradas HDMI tanto a la salida HDMI como a los altavoces de la unidad.

2011-05-12 �� 12:18:08

Conexión a la red doméstica Este reproductor puede conectarse a una red de área local (LAN) a través del puerto LAN del panel trasero o el módulo inalámbrico interno. Al conectar la unidad a una red particular de banda ancha, tiene acceso a servicios como interactividad BD-Live y servicios en línea.

Las redes por cable proporcionan el mejor rendimiento, ya que los dispositivos están conectados directamente a la red y no están sometidos a la interferencia de radiofrecuencias.

Conexión a red por cable

Servicio de banda ancha

Para más información consulte la documentación del dispositivo de red. Conecte el puerto LAN del reproductor al correspondiente puerto del módem o router a través de un cable de red LAN o cable Ethernet.

PC y/o servidor certificado DLNA

yy Cuando enchufe o desenchufe el cable LAN, hágalo sujetando el cable por el enchufe. Al desenchufarlo, no estire del cable LAN, desenchúfelo presionando hacia abajo el enchufe. yy No conecte un cable de teléfono modular al puerto LAN. yy Existen varias configuraciones para la conexión, siga las especificaciones de su compañía de telecomunicaciones o de su proveedor de Internet.

Parte trasera de la unidad

yy Si desea acceder a contenido desde ordenadores o servidores DLNA, el reproductor deberá estar conectado a la misma red de área local que dichos ordenadores o servidores a través de un router.

HB916-DH0_BDEUPPK_SPA.indd 27

2011-05-12 �� 12:18:08

Configuración de la red por cable

Si hay un servidor DHCP en la red de área local (LAN) a través de una conexión por cable, a este reproductor se le asignará automáticamente una dirección IP. Después de realizar la conexión física, es posible que se tenga que ajustar la configuración de red del reproductor en algunas redes domésticas. Ajuste la configuración de [RED] de la siguiente manera.

3. Seleccione [OK] y pulse ENTER (b) para aplicar los ajustes de red. 4. El reproductor le pedirá que compruebe la conexión de red. Seleccione [OK] y pulse ENTER (b) para completar la conexión de red. 5. Si selecciona [Test] y pulsa ENTER (b) en el paso 4 anterior, el estado de conexión de la red se mostrará en la pantalla. Además, es posible hacer la comprobación en [Estado conexión] en el menú [Config.].

Preparación Antes de ajustar la red por cable, es necesario conectar Internet de banda ancha a su red doméstica. 1. Seleccione la opción [Config de conexión] en el menú [Config.] y, a continuación, pulse ENTER (b).

2. Utilice W/S/A/D para seleccionar el modo IP entre [Dinámico] y [IP fija]. Normalmente, seleccione [Dinámico] para asignar de forma automática una dirección IP.

Si no hay disponible un servidor DHCP en la red y desea configurar manualmente la dirección IP, seleccione [Estática] y, a continuación, [dirección IP], [máscara de red], [gateway] y [servidor DNS] mediante los botones W/S/A/D y los botones numéricos. Si se equivoca mientras introduce un número, pulse CLEAR para borrar la parte resaltada.

2011-05-12 �� 12:18:09

Notas sobre la conexión de red: yy Muchos de los problemas de conexión a la red que se producen durante la configuración pueden resolverse a menudo reiniciando el router o cable módem. Después de conectar el reproductor a la red doméstica, apague inmediatamente y/o desconecte el cable de alimentación del router o cable módem de la red doméstica. Después, encienda y/o conecte de nuevo el cable de alimentación.

yy Se necesita un puerto 10 LAN Base-T o 100 BaseTX para la conexión por cable a este reproductor. Si su servicio de Internet no permite ese tipo de conexiones no podrá conectar el reproductor. yy Para utilizar el servicio xDSL necesitará un router.

yy Nuestra empresa no se responsabiliza de un mal funcionamiento del reproductor y/o la función de conexión a Internet por errores/fallos de comunicación con su conexión a Internet de banda ancha u otro equipo conectado.

yy Puede que el uso de un “Router” no esté permitido o su uso esté limitado según las políticas y restricciones de su ISP. Para más información, póngase directamente en contacto con su ISP.

yy Nuestra empresa no es la creadora o suministradora de las características de los discos BD-ROM disponibles en la función de conexión a Internet, y tampoco se responsabiliza de su funcionalidad o disponibilidad continuada. Puede que haya material relacionado con el disco disponible a través de la conexión a Internet que sea incompatible con este reproductor. Si tiene alguna duda acerca de dicho contenido, póngase en contacto con el fabricante del disco.

yy Apague todos los equipos de red que no utilice en su red doméstica local. Algunos dispositivos pueden generar tráfico de red.

yy El número de dispositivos que pueden recibir el servicio de Internet quedará limitado por las condiciones de servicio aplicables dependiendo del proveedor de servicios de Internet (ISP). Para obtener más información, póngase en contacto con su ISP.

yy Es necesario un módem DSL para utilizar el servicio DSL y un cable módem para usar el servicio de cable módem. Dependiendo del método de acceso y el acuerdo de suscripción que tenga con su ISP, puede que no pueda utilizar la función de conexión a Internet de este reproductor, o puede que se limite al número de dispositivos que se pueden conectar a la vez. (Si su ISP limita la suscripción a un dispositivo, puede que este reproductor no pueda conectarse si ya hay conectado un ordenador).

yy Algunos contenidos de Internet pueden requerir una conexión con un ancho de banda superior. yy Incluso si el reproductor está correctamente conectado y configurado, puede que parte de los contenidos de Internet no funcionen correctamente debido a congestión de Internet, la calidad o ancho de banda de su servicio de Internet, o problemas con el proveedor de contenido. yy Es posible que algunas operaciones de conexión a Internet no se puedan realizar debido a ciertas restricciones del proveedor de servicios de Internet (ISP) que le proporciona la conexión a Internet de banda ancha. yy Los costes del proveedor de Internet incluidos (sin limitación) los cargos de conexión corren por su cuenta y riesgo.

HB916-DH0_BDEUPPK_SPA.indd 29

Conexión de dispositivos USB Este reproductor puede reproducir archivos de vídeo, música y fotos guardados en el dispositivo USB.

Reproducción de contenido en dispositivos USB 1. Inserte un dispositivo USB en el puerto USB hasta que encaje perfectamente. VOLUME

yy Este reproductor es compatible con memoria flash USB/HDD externo formateado en FAT16, FAT32 y NTFS cuando se accede a archivos (música, fotos, vídeos). Sin embargo, para la grabación de CD de audio y BD-Live sólo son compatibles los formatos FAT16 y FAT32. Utilice la memoria flash USB/HDD externo formateado en FAT16 o FAT32 cuando use la grabación de CD de audio y BD-Live. yy El dispositivo USB puede utilizarse para el almacenamiento local y así disfrutar de discos BD-Live con Internet. yy Esta unidad admite hasta 8 particiones del dispositivo USB. yy No extraiga el dispositivo USB mientras esté en funcionamiento (reproducción, etc.).

2. Pulse HOME MENU (n). 3. Seleccione [Película], [Foto] o [Música] con los botones A/D, y pulse ENTER (b). 4. Seleccione la opción [USB] con W/S, y pulse ENTER (b).

yy No es compatible con un dispositivo USB que necesite un programa de instalación adicional al estar conectado al ordenador. yy Dispositivo USB: Dispositivo USB que admite USB 1.1 y USB 2.0. yy Se pueden reproducir archivos de vídeo, música y fotos. Para obtener una información detallada de funcionamiento con cada archivo, consulte las páginas correspondientes. yy Es recomendable realizar copias de seguridad regularmente para evitar pérdida de datos. yy Si utiliza un cable de extensión USB, un concentrador USB o un lector múltiple USB puede que no se reconozca el dispositivo USB.

5. Seleccione un archivo con los botones W/S/A/D, y pulse PLAY o ENTER (b) para reproducir el archivo. 6. Retire con cuidado el dispositivo USB.

HB916-DH0_BDEUPPK_SPA.indd 30

yy Es posible que algunos dispositivos USB no funcionen con esta unidad. yy No admite cámaras digitales ni teléfonos móviles. yy El puerto USB de la unidad no puede conectarse a un PC. La unidad no puede usarse como un dispositivo de almacenamiento.

2011-05-12 �� 12:18:09

Configuración del sistema

Configuración del sistema

Aspecto TV Ajuste de los valores de configuración Es posible modificar los ajustes del reproductor en el menú [Config.]. 1. Pulse HOME MENU (n).

Seleccione una relación de aspecto del TV según el tipo de televisor. [Formato Carta 4:3] Selecciónelo cuando haya un televisor tradicional (4:3) conectada. Muestra la imagen con barras que la ocultan por la parte superior e inferior. [Form. panorám. 4:3]

[16:9 Original] Seleccione esta opción cuando se haya conectado a un televisor panorámico 16:9. La imagen de formato 4:3 se mostrará con una proporción de 4:3 con bandas negras a derecha e izquierda. [16:9 Completa]

3. Utilice W/S para seleccionar la primera opción de configuración y pulse D para pasar al segundo nivel.

3 Configuración del sistema

2. Utilice A/D para seleccionar el menú [Config.] y pulse ENTER (b). Aparecerá el menú [Config.].

Selecciónelo cuando haya un televisor tradicional (4:3) conectada. Muestra la imagen recortada para ajustarse a la pantalla de su televisor. Ambos lados de la imagen están recortados.

Seleccione esta opción cuando se haya conectado a un televisor panorámico 16:9. La imagen de formato 4:3 se ajustará horizontalmente (en proporción lineal) para llenar toda la pantalla.

No se puede seleccionar [Formato Carta 4:3] y [Form. panorám. 4:3] si la resolución está ajustada en un valor superior a 720p. 4. Utilice W/S para seleccionar una segunda opción de configuración y pulse ENTER (b) para desplazarse hasta el tercer nivel.

5. Utilice W/S para seleccionar la opción deseada y pulse ENTER (b) para confirmar su selección.

HB916-DH0_BDEUPPK_SPA.indd 31

2011-05-12 �� 12:18:10

32 Configuración del sistema

Conf. color HDMI Ajusta la resolución de salida de la señal de vídeo HDMI y de componente. Refiérase a la página 24 y 60 para obtener detalles sobre la configuración de la resolución.

Seleccione el tipo de salida de la conexión HDMI OUT. Para esta configuración, consulte los manuales del dispositivo de pantalla.

[Auto] Si la conexión [HDMI OUT] se conecta a una TV que proporcione información de pantalla (EDID), se seleccionará automáticamente la resolución que mejor se adapte a la TV conectada. [1080p]

Representa 1080 líneas de vídeo progresivo. [1080i]

Configuración del sistema

Representa 1080 líneas de vídeo entrelazado. [720p]

[YCbCr] Seleccione esta opción al conectar a un dispositivo de pantalla HDMI. [RGB] Seleccione esta opción al conectar a un dispositivo de pantalla DVI.

Modo 3D Seleccione el tipo de modo de salida para la reproducción de discos Blu-ray 3D. [Apagado]

Representa 720 líneas de vídeo progresivo.

La reproducción de discos Blu-ray 3D se hará en modo 2D, como un disco BD-ROM normal.

Representa 576 líneas de vídeo progresivo.

La reproducción de discos Blu-ray 3D se hará como modo 3D.

[576i] Representa 576 líneas de vídeo entrelazado.

Pantalla 1080p Cuando la resolución se configure como 1080p, seleccione la opción [24 Hz] para obtener una presentación limpia del material filmado (1080p/24 Hz) con una pantalla equipada con HDMI compatible con la entrada 1080p/24 Hz.

yy Si selecciona [24 Hz], podrían producirse distorsiones en la imagen cuando el vídeo cambia material filmográfico y de vídeo. En ese caso, seleccione [50 Hz]. yy Incluso cuando la opción [Pantalla 1080p] se configura a [24 Hz], si la TV no es compatible con 1080p/24 Hz, la frecuencia de fotogramas real de la salida de video será 50 Hz según el formato de la fuente de vídeo. yy Debido a que son varios los factores que afectan a la resolución de la salida de vídeo, consulte "Resolución de salida de vídeo" en la página 60.

HB916-DH0_BDEUPPK_SPA.indd 32

2011-05-12 �� 12:18:10

Configuración del sistema 33

Menú de visualización

Seleccione un idioma para el menú [Config.] y para la información en pantalla.

Para obtener el mejor sonido posible, utilice la pantalla de configuración de altavoces para especificar el volumen de los altavoces conectados y la distancia desde su posición de escucha. Utilice la prueba para ajustar el volumen de los altavoces al mismo nivel.

Menú del disco/Audio del disco/ Subtítulo del disco Seleccione el idioma que prefiera para la pista de audio (audio del disco), los subtítulos, y el menú del disco. [Original] Hace referencia al idioma original en que se grabó el disco.

Pulse ENTER (b) para seleccionar otro idioma. Use los botones numéricos y a continuación ENTER (b) para introducir el número de 4 dígitos según la lista de códigos de idioma de la página 58.

[Apagado] (Sólo subtítulo del disco)

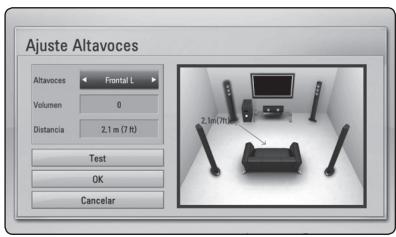

Ajusta el nivel de salida de cada altavoz.

Desactiva los subtítulos.

Ajusta la distancia entre cada altavoz y la posición de escucha.

Puede que el ajuste del idioma no funcione dependiendo del disco.

[Altavoces] Selecciona un altavoz que quiera ajustar.

Configuración del sistema

2011-05-12 �� 12:18:10

34 Configuración del sistema

Sincronismo HD AV Menú [BLOQUEO]

En ocasiones, en la televisión digital puede producirse un retardo entre la imagen y el sonido. Si esto ocurre, se puede compensar ajustando un retardo en el sonido, es decir, hacer que ‘espere’ a la llegada de la imagen: se denomina HD AV Sync. Utilice W/S para desplazarse arriba y abajo a través de la cantidad de retardo, que se puede ajustar entre 0 y 300 ms.

Los ajustes de [BLOQUEO] sólo afectan a la reproducción de BD-ROM y DVD. Para acceder a las distintas funciones de [BLOQUEO] es preciso introducir el código de seguridad de 4 dígitos establecido anteriormente. Si todavía no ha introducido una contraseña, se le pedirá que lo haga. Introduzca dos veces una contraseña de 4 dígitos y pulse ENTER (b) para crear una nueva contraseña.

Contraseña Puede crear o cambiar la contraseña.

Configuración del sistema

DRC (Control de rango dinámico) Esta función le permite escuchar una película con un nivel más bajo sin pérdida de claridad del sonido. [Apagado]

Introduzca dos veces una contraseña de 4 dígitos y pulse ENTER (b) para crear una nueva contraseña. [Cambiar] Introduzca la contraseña actual y pulse ENTER (b). Introduzca dos veces una contraseña de 4 dígitos y pulse ENTER (b) para crear una nueva contraseña.

Desactiva esta función.

Si olvida su contraseña

Si olvida su contraseña, puede borrarla siguiendo estos pasos:

Comprime el rango digital de la salida de audio Dolby Digital, Dolby Digital Plus o Dolby TrueHD. [Auto] El rango dinámico de la salida de audio Dolby TrueHD lo especifica el propio rango. Y el rango dinámico de Dolby Digital y Dolby Digital Plus funciona igual que en el modo [Activo].

El ajuste del DRC sólo puede cambiarse si no se ha insertado un disco o la unidad está en modo de parada completa.

HB916-DH0_BDEUPPK_SPA.indd 34

1. Extraiga los discos que puedan estar en el reproductor. 2. Seleccione la opción [Contraseña] en el menú [Config.]. 3. Utilice los botones numéricos para introducir “210499”. Se borra la contraseñ.

Si se equivoca antes de pulsar ENTER (b), pulse CLEAR. A continuación, introduzca la contraseña correcta.

Índice DVD Menú [RED]

Bloquea la reproducción de un DVD clasificado según su contenido. (No todos los discos están clasificados).

La configuración [RED] es necesaria para utilizar BDLive y los servicios en línea.

[Indice 1-8] La clasificación uno (1) es la que tiene más restricciones y la ocho (8) la que menos. [Desbloqueo] Si selecciona la opción de [Desbloqueo], el control paterno no estará activado y el disco se reproducirá en su totalidad.

Índice Disco Blu-ray

[255] Todos los BD-ROM se pueden reproducir.

Si su entorno de red doméstica está preparado para la conexión del reproductor, se deberá configurar la conexión de red por cable o inalámbrica del reproductor para una comunicación por red. (Consulte la “Conexión a la red doméstica” en las páginas 27-29.)

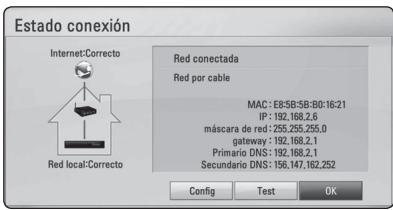

Estado de conexión Si desea comprobar el estado de red en este reproductor, seleccione las opciones [Estado conexión] y pulse ENTER (b) para comprobar si se ha establecido una conexión a la red e Internet.

Conexión BD-LIVE Al usar las funciones de BD-Live puede restringir el acceso a Internet.

Prohíbe la reproducción de BD-ROM con la correspondiente selección de valoración incorporada.

El acceso a Internet se permite a todos los contenidos de BD-Live.

yy [Índice Disco Blu-ray] se aplicará solo a los aparatos Blu-ray dics con Control Avanzado de Calificación.

Código de región Introduzca el código del área cuyos estándares se han utilizado para valorar el DVD, según la lista que aparece en la página 57.

HB916-DH0_BDEUPPK_SPA.indd 35

3 Configuración del sistema

Establece un límite de edad para la reproducción de BD-ROM. Utilice los botones numéricos para introducir un límite de edad para la visualización de BD-ROM.

Configuración de conexión

[Permiso parcial] El acceso a Internet se permite solamente al contenido de BD-Live que disponga de certificados de propietario. El acceso a Internet y las funciones AACS queda prohibido para todo el contenido BD-Live sin certificado. [Prohibido] El acceso a Internet queda prohibido a todos los contenidos de BD-Live.

2011-05-12 �� 12:18:10

36 Configuración del sistema

Menú [OTROS] ARC (Canal de retorno de audio) Puede activar [Activo] o desactivar [Apagado] la función ARC. La función ARC permite a un televisor con capacidad HDMI enviar audio a la salida HDMI OUT de este reproductor. Para más información acerca de esta función, consulte la página 22.

3 Configuración del sistema

ACERCA DE DIVX VIDEO: DivX ® es un formato de vídeo digital creado por DivX, Inc. Se trata de un dispositivo oficial con certificación DivX que reproduce vídeo DivX. Visite divx.com y podrá obtener más información y herramientas de software para convertir sus archivos de vídeo en DivX. ACERCA DE VÍDEO A DEMANDA DIVX: Este dispositivo DivX Certified ® debe registrarse para la reproducción de contenidos de vídeo a demanda (VOD) DivX. Para obtener su código de registro, consulte la sección DivX VOD en el menú de configuración de su dispositivo. Para más información acerca de cómo completar su registro, visite vod.divx.com.

Inicializar [Ajuste de fábrica] Se pueden restablecer la configuración del reproductor a los ajustes predeterminados de fábrica. [Espac. libre en BD-LIVE] Inicializa los contenidos de BD-Live desde la unidad de almacenaje conectada a través de USB.

Si restablece la configuración de fábrica del reproductor utilizando la opción [Ajuste de fábrica] deberá activar de nuevo los servicios en línea y la configuración de red.

Información de software Muestra la información del software actual.

Descarga de respons. Pulse ENTER (b) para ver el aviso de Descargo de Responsabilidades del Servicio de Red.

[Registrar] Muestra el código de registro de su reproductor. [Anular registro] Desactiva el reproductor y visualiza el código de desactivación.

Todos los vídeos descargados de DivX® VOD con el código de registro de este reproductor sólo pueden reproducirse en esta unidad.

Desconexión automática El salvapantallas aparece cuando el reproductor se encuentra en modo de parada durante unos cinco minutos. Si selecciona [Activo] para esta opción, el aparato se apagará automáticamente en 25 minutos desde la visualización del salvapantallas. Ajuste esta opción en [Apagado] para salir del protector de pantalla hasta que el usuario vuelva a utilizar la unidad.

HB916-DH0_BDEUPPK_SPA.indd 36

2011-05-12 �� 12:18:10

Configuración del sistema 37

Efectos de sonido Puede seleccionar un modo de sonido adecuado. Pulse SOUND varias veces hasta que aparezca el modo deseado en la pantalla del panel frontal o en la pantalla del TV. Los elementos mostrados en el ecualizador pueden variar según las fuentes de sonido y los efectos. [Mode 1]: Le proporciona el ajuste de sonido adecuado cuando se conectan altavoces de tipo pequeño (S-BD310). [Mode 2]: Le proporciona el ajuste de sonido adecuado cuando se conectan altavoces de tipo alto (S-BD707T).

[Bajos]: Refuerza el efecto del sonido grave desde el altavoz frontal izquierdo y derecho y el subwoofer. [PL ll Cine]: Realiza la decodificación del modo de película Pro Logic II en la señal de entrada y produce cinco canales de salida de banda ancha desde las fuentes de 2 canales. Este ajuste es ideal para ver vídeos de películas ya grabadas o antiguas. Este modo está disponible sólo en las fuentes de 2 canales.

3 Configuración del sistema

[Bypass]: Las señales de audio envolvente y de múltiples canales se reproducen según la manera en la que se grabaron.

[PL ll Música]: Realiza la decodificación del modo de música Pro Logic II en la señal de entrada y produce cinco canales de salida de banda ancha desde las fuentes de 2 canales. Este ajuste es ideal para las fuentes de estéreo normal como un CD. Este modo está disponible sólo en las fuentes de 2 canales. [Voz clara]: Este modo ofrece un sonido de voz claro, mejorando la calidad de la voz que se escucha. [Juegos]: Puede disfrutar de un sonido más virtual mientras se entretiene con sus videojuegos. [Noche]: Esta opción puede ser útil si quiere ver películas con el volumen bajo porque ya es tarde. [Mus. ReTouch]: Cuando escuche archivos MP3 u otro tipo de música comprimida, podrá mejorar el sonido. Este modo está disponible sólo en las fuentes de 2 canales. [Sonoridad]: Mejora el sonido de graves y agudos.

HB916-DH0_BDEUPPK_SPA.indd 37

Reproducción general

Reproducción general ert

1. Pulse B (OPEN/CLOSE) y coloque un disco en la bandeja de discos.

El menu HOME aparece al pulsar el botón HOME MENU (n). Utilice W/S/A/D para seleccionar una categoría y pulse ENTER (b).

2. Pulse B (OPEN/CLOSE) para cerrar la bandeja de discos. La mayoría de CDs de audio, BD-ROM y DVDROM se reproducen automáticamente. 3. Pulse HOME MENU (n). 4. Seleccione [Película] o [Música] con los botones A/D, y pulse ENTER (b). 5. Seleccione la opción [Disco Blu-ray], [DVD], [VR] o [Audio] utilizando W/S, y pulse ENTER (b).

a [Película] - Reproduce contenidos de vídeo.

b [Música] - Reproduce contenidos de audio. c [Foto] - Reproduce contenidos de foto. d

[Online] - Muestra la pantalla de inicio online.

e [Entrada] - Cambia el modo de entrada. [Config.] - Ajusta la configuración del f sistema.

yy Las funciones de reproducción descritas en este manual no siempre están disponibles en todos los archivos y dispositivos. Algunas funciones pueden estar restringidas por muchos factores. yy Dependiendo de los títulos de BD-ROM, es posible que sea necesaria una conexión de dispositivo USB para una correcta reproducción. yy Los discos de formato DVD VR sin finalizar no podrán reproducirse en esta unidad. yy Algunos discos DVD-VR se hacen con datos CPRM mediante una DVD RECORDER. Esta unidad no admite estos tipos de disco.

Reproducir un archivo en el disco/dispositivo USB yui Esta unidad puede reproducir archivos de video, audio e imágenes contenidas en el disco o dispositivo USB. 1. Introduzca un disco de datos en la bandeja de discos o conecte un dispositivo USB. 2. Pulse HOME MENU (n). 3. Seleccione [Película], [Foto] o [Música] con los botones A/D, y pulse ENTER (b). 4. Seleccione la opción [Datos] or [USB] con W/S, y pulse ENTER (b). 5. Seleccione un archivo con W/S/A/D, y pulse d (PLAY) o ENTER (b) para reproducir el archivo.

HB916-DH0_BDEUPPK_SPA.indd 38

2011-05-12 �� 12:18:10

Reproducción de discos Blu-ray 3D e Este reproductor puede reproducir discos Blu-ray 3D que contienen visión separada para los ojos izquierdo y derecho. Preparación Para reproducir un título Blu-ray 3D en modo 3D estereoscópico, se necesita: yy Compruebe si su TV tiene capacidad 3D y entrada(s) HDMI (3D). yy Si es necesario, utilice gafas 3D para disfrutar de la experiencia 3D.

Disfrutar del BD-Live™ e Además de la función BONUSVIEW, el BD-ROM, con compatibilidad con BD-Live (BD-ROM versión 2 perfil 2) y función de ampliación de red, le permite disfrutar de más funciones como la descarga de trailers de películas nuevas mediante la conexión de esta unidad a Internet. 1. Revisar la conexión de red y los ajustes (páginas 27-29). 2. Inserte en el panel frontal un dispositivo de almacenamiento USB en el puerto USB. Para descargar contenido extra se necesita un dispositivo de almacenamiento USB. 3. Pulse HOME MENU (n), y ajuste la opción [Conexión BD-LIVE] en el menú [Config.] (página 35).

yy Conecte un cable HDMI (Cable HDMI™ de alta velocidad con Ethernet, tipo A) entre la salida HDMI del reproductor y la entrada HDMI del televisor.

Dependiendo del disco, la función BD-Live puede no utilizarse si la opción [Conexión BDLIVE] está configurada como [Permiso parcial].

1. Pulse HOME MENU (n), y seleccione la opción [Modo 3D] del menú [Config.] para [Apagado] (página 32). 2. Pulse B (OPEN/CLOSE), y coloque un disco en la bandeja. 3. Pulse B (OPEN/CLOSE) para cerrar la bandeja. La reproducción se inicia automáticamente. 4. Consulte el manual del propietario de su televisor 3D-Ready para más información. Puede ser necesario cambiar los ajustes de visualización y enfoque del televisor para mejorar el efecto 3D.

yy La visión de contenidos 3D durante un período prolongado de tiempo puede causar mareos o sensación de cansancio. yy No se recomienda ver películas en 3D a personas enfermas, niños (especialmente menores de 6 años) y mujeres embarazadas. yy Si sufre dolor de cabeza, cansancio o mareos durante la visión de contenidos en 3D, se recomienda encarecidamente que detenga la reproducción y descanse hasta que sienta mejor.

HB916-DH0_BDEUPPK_SPA.indd 39

4. Inserte un BD-ROM con BD-Live. Las operaciones podrán variar en función del disco. Consulte el manual suministrado con el disco.

yy Comprobar si el título BD-ROM es un disco Blu-ray 3D.

No extraiga el dispositivo USB conectado mientras se está descargando contenido o hay un disco Blu-ray en la bandeja de discos. Hacerlo podría dañar el dispositivo USB conectado y las características de BDLive podrían no funcionar correctamente nunca más con el dispositivo USB dañado. Si el dispositivo USB conectado parece dañado por la acción, puede formatearlo desde el PC y reusarlo con el reproductor.

yy Algunos contenidos BD-Live podrían tener acceso restringido en algunas áreas por decisión propia del proveedor de contenidos. yy Puede que se tarde unos minutos en cargar y comenzar a disfrutar del contenido de BD-Live.

2011-05-12 �� 12:18:10

Reproducir un archivo desde un servidor de red yui Este dispositivo puede reproducir películas, música e imágenes contenidas en un PC o un servidor DLNA a través de su red doméstica. 1. Revisar la conexión de red y los ajustes (páginas 27-29). 2. Pulse HOME MENU (n). 3. Seleccione [Película], [Foto] o [Música] con los botones A/D, y pulse ENTER (b). 4. Seleccione un servidor de medios DLNA o comparta una carpeta en su PC con W/S, y pulse ENTER (b).

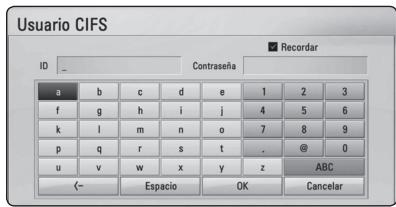

Introducción de una ID usuario y contraseña de red Dependiendo del entorno de su PC, puede que tenga que introducir una ID de usuario y contraseña de red para poder acceder a una carpeta compartida. 1. El menú de teclado aparece automáticamente si se solicitan la ID de usuario de red y la contraseña. 2. Utilice W/S/A/D para seleccionar un carácter y, a continuación, pulse ENTER (b) para confirmar su selección en el teclado virtual. Para seleccionar una letra con acento, pulse DISPLAY (m) para mostrar el conjunto de caracteres extendido.

[Cancelar] – Vuelve a la pantalla anterior. Si desea volver a explorar el servidor de medios disponibles, pulse el botón verde (B). 5. Seleccione un archivo usando W/S/A/D, y pulse ENTER (b) para reproducir el archivo.

[Espacio] – Inserta un espacio en la posición del cursor. [<–] – Elimina el carácter anterior a la posición del cursor.

yy Los requisitos del archivo se describen en la página 11.

[ABC / abc / #+-=&] – Cambiar la configuración del menú del teclado a letras mayúsculas, minúsculas o símbolos.

yy La vista en miniatura de los archivos reproducibles se puede mostrar en el menú [Enlace principal], pero dichos archivos no se pueden reproducir en el reproductor.

3. Cuando termine de introducir la ID de usuario y contraseña de red, seleccione [OK] con W/S/A/D y pulse ENTER (b) para acceder a la carpeta.

yy El nombre del archivo de subtítulos y el nombre del archivo de la película han de coincidir y estar en la misma carpeta.

El sistema recordará la ID de usuario y contraseña de red después de acceder a la carpeta. Si no desea que el sistema recuerde la ID de usuario y contraseña de red, pulse el botón coloreado en rojo (A) para eliminar la marca de la casilla de verificación [Recordar] antes de acceder a la carpeta.

yy La calidad de la reproducción y el funcionamiento puede verse afectada por el estado de su red doméstica. yy Es posible que tenga algún problema de conexión según el entorno de su PC. yy No es compatible con DTCP-IP.

HB916-DH0_BDEUPPK_SPA.indd 40

Operaciones básicas para los contenidos de vídeo y audio

Operaciones básicas para los contenidos de imágenes

Para detener la reproducción Pulse Z (STOP) durante la reproducción.

Para reproducir una presentación de diapositivas

Para hacer una pausa

Pulse d (PLAY) para iniciar la presentación de diapositivas.

Pulse M (PAUSE/STEP) durante la reproducción. Pulse d (PLAY) para reanudar la reproducción.

Para reproducir fotograma a fotograma (vídeo) Pulse M (PAUSE/STEP) durante la reproducción de películas. Pulse M (PAUSE/STEP) repetidamente para reproducir fotograma a fotograma.

Para buscar hacia delante o hacia atrás

Para detener una presentación de diapositivas Pulse Z (STOP) durante la presentación de diapositivas.

Para hacer una pausa en una presentación de diapositivas Pulse M (PAUSE/STEP) durante la presentación de diapositivas. Pulse d (PLAY) para volver a iniciar la presentación.

Para saltar a la foto anterior/ siguiente

Puse c o v varias veces para cambiar entre las distintas velocidades de reproducción.

Mientras ve una foto en pantalla completa, pulse A o D para ir a la foto anterior o siguiente.

Para reducir la velocidad de reproducción Mientras que la reproducción está en pausa, pulse varias veces v para reproducir a varias velocidades de cámara lenta.

Para saltar al capítulo/pista/archivo siguiente/anterior Durante la reproducción, pulse C o V para ir al siguiente capítulo/pista/archivo o para volver al principio del capítulo/pista/archivo actual. Pulse C dos veces brevemente para volver al capítulo/pista/archivo anterior. Puede que haya muchos tipos de contenido en la carpeta actual dentro del menú. En ese caso, pulse C o V para ir al contenido anterior o siguiente del mismo tipo.

HB916-DH0_BDEUPPK_SPA.indd 41

Utilización del menú del disco ero

Pulse c o v durante la reproducción para avanzar rápidamente o retroceder rápidamente.

Para visualizar el menú del disco La pantalla de menús puede aparecer la primera vez después de cargar un disco que contenga un menú. Si desea visualizar el menú del disco durante la reproducción, pulse MENU. Utilice los botones W/S/A/D para navegar por las opciones del menú.

Para mostrar el menú desplegable Algunos discos BD-ROM contienen un menú desplegable que se muestra durante la reproducción. Pulse POPUP/TOP MENU durante la reproducción y utilice los botones W/S/A/D para navegar por las opciones del menú.

2011-05-12 �� 12:18:11

Reanudar la reproducción eroyt, u La unidad graba a partir del punto en el que pulsó Z (STOP) dependiendo del disco. Si aparece en la pantalla durante unos instantes “MZ (Resume Stop)”, pulse d (PLAY) para reanudar la reproducción (desde el punto de la escena). Si pulsa dos veces Z (STOP) o extrae el disco, aparece en pantalla “Z(parada completa)”. La unidad eliminará el punto donde se detuvo.

yy El punto de reanudación podría eliminarse si se pulsa un botón (por ejemplo; 1 (STANDBY/ON), B (OPEN/CLOSE), etc). yy La función de reanudación no está operativa para discos BD-ROM con BD-J.

yy Si pulsa una vez Z (STOP) durante la reproducción de títulos interactivos de BD-ROM, la unidad entrará en el modo de parada completa.

2011-05-12 �� 12:18:11

Reproducción avanzada Reproducción repetida erotu Durante la reproducción, pulse REPEAT (h) repetidamente para seleccionar un modo de repetición deseado. Blu-ray Disc/DVD jA- – La parte seleccionada se repetirá de forma continua. jCapítulo – El capítulo actual se reproducirá de forma repetida. jTítulo – El título actual se reproducirá de forma repetida.

CD de audio/archivos de música ;Track– La pista o archivo actual se reproducirá de forma repetida. :All – Todas las pistas o archivos se reproducirán de forma repetida. l – Las pistas o archivos se reproducirán en orden aleatorio. l:All – Todas las pistas o archivos se reproducirán repetidamente en orden aleatorio. kA-B – La parte seleccionada se repetirá de forma continua. (Sólo CD de audio) Para volver a la reproducción normal, pulse CLEAR.

Este reproductor puede repetir una parte que haya seleccionado. 1. Durante la reproducción pulse REPEAT (h) para seleccionar [A-] al comienzo de la parte que desea repetir. 2. Pulse ENTER (b) al final de la parte. La secuencia seleccionada se repetirá continuamente. 3. Para volver a la reproducción normal, pulse REPEAT (h) varias veces para seleccionar [Apagado].

yy No es posible seleccionar inferiores a 3 segundos. yy Esta función podría no estar operativa en ciertos discos o títulos.

Ampliar la imagen de reproducción eroyi

Para volver a la reproducción normal, pulse REPEAT (h) repetidamente para seleccionar [Apagado].

Repetición de una parte específica erot

1. Durante la reproducción o la pausa, pulse el botón ZOOM para mostrar el menú [Zoom]. 2. Utilice el botón de color rojo (A) o verde (B) para alejar o acercar la imagen. Puede desplazarse por la imagen ampliada con los botones W/S/A/D. 3. Para volver al tamaño normal de la imagen, pulse el botón de color amarillo (C). 4. Pulse RETURN (x) para salir del menú [Zoom].

yy Si pulsa una vez V durante la reproducción repetida de capítulo/pista se cancelará la reproducción repetida. yy Esta función podría no estar operativa en ciertos discos o títulos.

HB916-DH0_BDEUPPK_SPA.indd 43

2011-05-12 �� 12:18:11

Búsqueda por marcador eroy

Utilizar el menú búsqueda eroy

Puede comenzar la reproducción desde un máximo de nueve puntos memorizados.

Con el menú de búsqueda, es posible encontrar fácilmente el punto a partir del cual se desea iniciar la reproducción.

Para introducir un marcador 1. Durante la reproducción, pulse MARKER en el punto que desee. El icono Marker aparece brevemente en la pantalla del televisor.

Para buscar un punto 1. Durante la reproducción, pulse SEARCH para mostrar el menú de búsqueda.

2. Repita el paso 1 para agregar hasta nueve marcadores.

Para recuperar una escena marcada 1. Pulse SEARCH y aparecerá el menú de búsqueda en la pantalla.

2. Pulse un botón numérico para seleccionar el número de marcador que desee recuperar. La reproducción comenzará desde la escena marcada.

Para eliminar un marcador 1. Pulse SEARCH y aparecerá el menú de búsqueda en la pantalla.

2. Pulse S para resaltar un número de marcador. Utilice A/D para seleccionar una escena marcada que desee eliminar. 3. Pulse CLEAR y la escena marcada se borrará del menú de búsqueda.

yy Puede que esta función no esté operativa para algunos discos, títulos, servidor.

2. Pulse A/D para saltar la reproducción 15 segundos hacia delante o hacia atrás. Puede seleccionar un punto hasta el que avanzar o retroceder manteniendo pulsado el botón A/D.

Para iniciar la reproducción de una escena marcada 1. Pulse SEARCH y aparecerá el menú de búsqueda en la pantalla. 2. Pulse S para resaltar un número de marcador. Utilice A/D para seleccionar una escena marcada que desee empezar a reproducir. 3. Pulse ENTER (b) para iniciar la reproducción a partir de la escena marcada.

yy Puede que esta función no esté operativa para algunos discos, títulos, servidor. yy Esta function podría no funcionar dependiendo del tipo de archivo y de la capacidad del servidor demedios.

yy Todos los puntos marcados se borran si el título está en modo de parada completa (Z), se cambia el título o si se expulsa el disco. yy Si la longitud total del título es inferior a 10 segundos, esta función no estará disponible.

HB916-DH0_BDEUPPK_SPA.indd 44

2011-05-12 �� 12:18:11

Seleccionar un archivo de subtítulos y Si el nombre del archivo de subtítulos es diferente del nombre del archivo de película, tendrá que seleccionar el archivo de subtítulos en el menú [Película] antes de reproducir la película. 1. Utilice W/S/A/D para seleccionar el archivo de subtítulos que desea reproducir en el menú [Película]. 2. Pulse ENTER (b).

Memoria de la última escena er Esta unidad memoriza la última escena del último disco que se haya visionado. La última escena visualizada permanece en memoria incluso si retira el disco de la unidad o apaga la unidad. Si carga un disco con la escena memorizada, ésta se recuperará automáticamente.

yy La función de memoria de un disco anterior se borrará al reproducir un disco diferente. yy Esta función puede no funcionar dependiendo del disco. yy En discos BD-ROM con BD-J la función de memoria de la última escena no funciona. yy Esta unidad no memoriza los ajustes de un disco si apaga la unidad antes de comenzar la reproducción.

Pulse ENTER (b) de nuevo para deseleccionar el archivo de subtítulos. El archivo de subtítulos seleccionado se mostrará al reproducir el archivo de vídeo.

yy Si pulsa la tecla Z (STOP) durante la reproducción, se cancelará la selección de subtítulos. yy Esta función no está disponible para reproducir un archivo que se encuentre en un servidor a través de la red doméstica.

2011-05-12 �� 12:18:11

Opciones durante la visualización de una foto i

Escuchar música mientras se muestran diapositivas i

Puede utilizar varias opciones mientras visualiza una foto en pantalla completa.

Puede mostrar archivos de fotografías mientras escucha archivos de música.

1. Mientras ve una foto en pantalla completa, pulse DISPLAY (m) para mostrar el menú de opciones.

1. Mientras ve una foto en pantalla completa, pulse DISPLAY (m) para mostrar el menú de opciones.

2. Seleccione una opción con W/S.

2. Utilice W/S para seleccionar la opción [Selec música] y pulse ENTER (b) para mostrar el menú [Selec música]. 3. Utilice W/S para seleccionar un dispositivo, and pulse ENTER (b). Los dispositivos que pueden seleccionarse difieren dependiendo de la ubicación del archivo de fotografías que se muestra en pantalla completa.

a Foto actual/número total de fotos – Utilice A/D para visualizar la foto anterior/siguiente. b Diapositivas – Pulse ENTER (b) para iniciar o pausar la presentación en diapositivas.

Ubicación de la fotografía

Dispositivo disponible

Disco, USB Disco, USB Carpeta compartida (PC)

Carpeta compartida (PC)

Servidor DLNA Servidor DLNA

4. Utilice W/S para seleccionar un archivo o una carpeta que desee reproducir.

c Selec música – Seleccione la música de fondo para la presentación de diapositivas. (páginas 46). d Música – Pulse ENTER (b) para iniciar o hacer una pausa en la música de fondo. e Rotar – Pulse ENTER (b) para girar la foto en sentido horario. f Zoom – Pulse ENTER (b) para visualizar el menú [Zoom]. g Efecto – Utilice A/D para seleccionar un efecto de transición entre fotos en una presentación de diapositivas. h Velocidad – Utilice A/D para seleccionar un efecto de transición entre fotos en una presentación de diapositivas. 3. Pulse RETURN (x) para salir del menú de opciones.

HB916-DH0_BDEUPPK_SPA.indd 46

Seleccione g y pulse ENTER (b) para mostrar el directorio superior.

Al seleccionar un archivo de música de un servidor, la selección de carpetas no está disponible. Sólo está disponible la selección de archivos. 5. Utilice D para seleccionar [OK] y pulse ENTER (b) para completar la selección de la música.

2011-05-12 �� 12:18:11

Visualización en pantalla Es posible visualizar y ajustar diversa información y ajustes sobre el contenido.

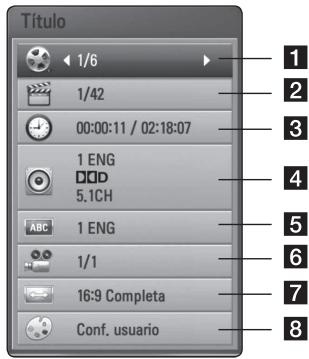

Visualización en pantalla de la información del contenido eroy 1. Durante la reproducción pulse DISPLAY (m) para mostrar diversa información sobre la reproducción.

2. Seleccione una opción con W/S. 3. Utilice A/D para ajustar el valor de la opción seleccionada. 4. Pulse RETURN (x) para salir de la visualización en pantalla.

yy Si durante unos segundos no pulsa ningún botón, la visualización de la pantalla desaparecerá. yy En algunos discos no puede seleccionarse un número de título. yy Las opciones disponibles podrán variar en función del disco o título. yy Si se está reproduciendo un disco Bluray interactivo, se muestran algunas informaciones de ajuste en la pantalla, pero no pueden cambiarse.

a Título – número del título actual/número total de títulos. b Capítulo – número del capítulo actual/ número total de capítulos. c Tiempo – tiempo de reproducción transcurrido/tiempo total de reproducción. d Audio – idioma o canal de audio seleccionado. e Subtítulo – subtítulos seleccionados. f Angulo – ángulo seleccionado/número total de ángulos. g Aspecto TV – relación de aspecto de TV seleccionado. h Modo de imagen – modo de imagen seleccionada.

2011-05-12 �� 12:18:11

Reproducir a partir del tiempo seleccionado eroy

Seleccionar el idioma de los subtítulos eroy

1. Presione DISPLAY (m) durante la reproducción. El cuadro de búsqueda de tiempo muestra el tiempo de reproducción transcurrido.

1. Durante la reproducción, pulse DISPLAY (m) para mostrar la visualización en pantalla.

2. Seleccione la opción [Tiempo] e introduzca el tiempo de inicio deseado en horas, minutos y segundos, de izquierda a derecha.

2. Utilice W/S para seleccionar la opción [Subtítulo].

Por ejemplo, para buscar una escena a las 2 horas, 10 minutos y 20 segundos, introduzca “21020”. Pulse A/D para avanzar o retroceder la reproducción 60 segundos. 3. Pulse ENTER (b) para iniciar la reproducción a partir del tiempo seleccionado.

yy Esta función puede no funcionar en algunos discos o títulos. yy Esta función podría no funcionar dependiendo del tipo de archivo y la capacidad del servidor DLNA.

Escuchar un audio diferente eroy 1. Durante la reproducción, pulse DISPLAY (m) para mostrar la visualización en pantalla. 2. Utilice W/S para seleccionar la opción [Audio]. 3. Utilice A/D para seleccionar el idioma de audio, pista de audio o canal de audio que desee.

yy Algunos discos le permiten cambiar las opciones de audio sólo con el menú del disco. De ser así, pulse el botón POPUP/TOP MENU o MENU y elija el audio adecuado desde las selecciones en el menú del disco.

3. Utilice A/D para seleccionar el idioma de subtítulos deseado. 4. Pulse RETURN (x) para salir de la visualización en pantalla.

Algunos discos le permiten cambiar la selección de subtítulos mediante el menú del disco. Si este es el caso, pulse el botón POPUP/ TOP MENU o MENU y seleccione el subtítulo adecuado entre las opciones del menú del disco.

Visualizar desde un ángulo diferente er Durante la reproducción, si el disco contiene escenas grabadas desde diferentes ángulos de cámara, puede cambiar a un ángulo de cámara diferente. 1. Durante la reproducción, pulse DISPLAY (m) para mostrar la visualización en pantalla. 2. Utilice W/S para seleccionar la opción [Angulo]. 3. Utilice A/D para seleccionar el ángulo deseado. 4. Pulse RETURN (x) para salir de la visualización en pantalla.

yy Nada más cambiar el sonido, se producirá una discrepancia temporal entre el sonido actual y el visualizado. yy En el disco BD-ROM, el formato de audio múltiple (5.1CH o 7.1CH) aparece con [MultiCH] en la visualización en pantalla.

HB916-DH0_BDEUPPK_SPA.indd 48

2011-05-12 �� 12:18:11

Para cambiar la relación de aspecto de TV eroy

Para cambiar el modo de imagen eroy

Es posible cambiar el ajuste de la relación de aspecto de TV durante la reproducción.

Es posible cambiar la opción [Modo de imagen] durante la reproducción.

1. Durante la reproducción, pulse DISPLAY (m) para mostrar la visualización en pantalla.

1. Durante la reproducción, pulse DISPLAY (m) para mostrar la visualización en pantalla.

2. Utilice W/S para seleccionar la opción [Aspecto TV].

2. Utilice W/S para seleccionar la opción [Modo de imagen].

3. Utilice A/D para seleccionar la opción deseada.

3. Utilice A/D para seleccionar la opción deseada.

4. Pulse RETURN (x) para salir de la visualización en pantalla.

4. Pulse RETURN (x) para salir de la visualización en pantalla.

Si cambia el valor de la opción [Aspecto TV] en la visualización en pantalla, no se modificará la opción [Aspecto TV] del menú [Config.].

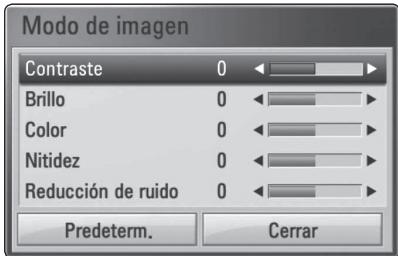

Ajuste de la opción [Conf. usuario] 1. Durante la reproducción, pulse DISPLAY (m) para mostrar la visualización en pantalla.

Para cambiar la página del código de subtítulos y

3. Utilice A/D para seleccionar la opción [Conf. usuario] y pulse ENTER (b).

2. Utilice W/S para seleccionar la opción [Modo de imagen].

Si los subtítulos no se visualizan correctamente, se puede cambiar la página del código de subtítulos para ver el archivo de subtítulos correctamente. 1. Durante la reproducción, pulse DISPLAY (m) para mostrar la visualización en pantalla. 2. Utilice W/S para seleccionar la opción [Página de código]. 3. Utilice A/D para seleccionar la opción del código deseada.

4. Utilice W/S/A/D para ajustar las opciones [Modo de imagen]. Seleccione la opción [Predeterm.] y, a continuación, pulse ENTER (b) para retear todos los ajustes de vídeo. 5. Utilice W/S/A/D para seleccionar las opciones [Cerrar] y pulse ENTER (b) para finalizar la configuración.

4. Pulse RETURN (x) para salir de la visualización en pantalla.

HB916-DH0_BDEUPPK_SPA.indd 49

2011-05-12 �� 12:18:12

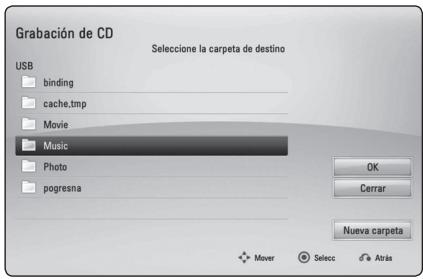

Grabación de CD de audio Es posible grabar una pista o todas las pistas que desee de un CD de audio hasta un dispositivo de almacenamiento USB. 1. Inserte en el panel frontal un dispositivo de almacenamiento USB en el puerto USB. 2. Pulse B (OPEN/CLOSE), y coloque un CD de audio en la bandeja de discos. Pulse B (OPEN/CLOSE) para cerrar la bandeja de discos. La reproducción se inicia automáticamente. 3. Pulse DISPLAY (m) para visualizar el menú de opciones.

O Pulse el botón X USB REC del mando a distancia. Puede grabar toda la música en el CD de audio.

4. Utilice W/S para seleccionar la opción [Grabación de CD], y pulse ENTER (b). 5. Utilice W/S para seleccionar la pista que desea copiar en el menú, y pulse ENTER (b). Repita este paso para seleccionar tantas pistas como pueda. Selecciona todas las pistas de un CD de audio. Selecciona una opción de codificación del menú desplegable (128 kbps, 192 kbps, 320 kbps o sin pérdidas). Cancela la grabación y vuelve a la pantalla anterior. 6. Utilice W/S/A/D para seleccionar [Inicio] y pulse ENTER (b). 7. Utilice W/S/A/D para seleccionar la carpeta de destino a la que desea copiar.

HB916-DH0_BDEUPPK_SPA.indd 50

Si desea crear una carpeta nueva, utilice W/S/A/D para seleccionar [Nueva carpeta] y pulse ENTER (b). Introduzca un nombre de carpeta con el teclado virtual, y pulse ENTER (b) mientras [OK] está seleccionado. 8. Utilice W/S/A/D para seleccionar [OK] y pulse ENTER (b) para iniciar la grabación del CD de audio. Si desea detener la grabación de un CD de audio, pulse ENTER (b) mientras [Cancelar] se ilumina. 9. Aparecerá un mensaje cuando se haya completado la grabación del CD de audio. Pulse ENTER (b) para comprobar el archivo de música creado en la carpeta de destino.

yy La siguiente tabla muestra el promedio de tiempo de grabación de una pista de audio con 4 minutos de tiempo de reproducción a un archivo de música con 192 kbps a modo de ejemplo. Modo de parada

Durante la reproducción

yy Los tiempos de grabación de la tabla superior son aproximados. yy El tiempo de extracción real para el dispositivo de almacenamiento USB varía dependiendo de la capacidad del dispositivo de almacenamiento USB. yy Asegúrese de que hay un mínimo de 50 MB de espacio libre cuando se graba en el dispositivo de almacenamiento USB. yy La duración de la música debe superar los 20 segundos para obtener un registro adecuado. yy No apague el reproductor ni extraiga el dispositivo de almacenamiento USB conectado durante la grabación del CD de audio.

La realización de copias no autorizadas de material protegido contra copias, incluidos programas informáticos, archivos, emisiones o grabaciones de audio, puede infringir los derechos de autor y como tal constituir un delito. Este equipo no deberá utilizarse para dichos fines. Sea responsable Respete los derechos de autor

Operaciones de la radio Asegúrese de que estén conectadas las antenas. (Consulte la página 24)

2. Mantenga pulsado TUNE (-/+) aproximadamente dos segundos hasta que comience a cambiar la indicación de frecuencia La búsqueda se detendrá cuando la grabadora sintonice un canal. O pulse TUNE (-/+) repetidamente. 3. Ajuste el volumen girando el mando VOLUME del panel frontal o pulsando VOL (+/-) en el mando a distancia.

Borrar una emisora guardada 1. Pulse PRESET (W/S) para seleccionar un número presintonizado que usted desee borrar. 2. Pulse CLEAR y parpadeará el número presintonizado en el visor. 3. Pulse CLEAR de nuevo para borrar el número presintonizado seleccionado.

Borrar todas las emisoras memorizadas Mantenga pulsado CLEAR durante dos segundos. Parpadeará “ERASE ALL” (Borrar todo). Pulse CLEAR de nuevo. Se borran todas las emisoras guardadas.

Cómo mejorar una recepción de FM de baja calidad Pulse el botón de color azul (D) (MONO/STEREO) del mando a distancia. Cambiará el sintonizador de estéreo a mono y, generalmente, mejorará la recepción

Ver información acerca de una emisora de radio El sintonizador FM se suministra con RDS (Radio Data System). Muestra información sobre la emisora de radio que se está escuchando. Pulse RDS repetidamente para desplazarse por los diferentes tipos de datos:

Configuración de las emisoras de radio

PS Puede presintonizar 50 emisoras para FM. Antes de la sintonización, asegúrese de bajar el volumen.

(Nombre de servicio del programa) Aparecerá en el display el nombre del canal.

(Reconocimiento de tipo de programa) Aparece en el display el tipo de programa (Por ejemplo, jazz o noticias).

(Texto de radio) Un mensaje de texto con información especial de la emisora que está emitiendo. Este texto puede desplazarse a lo largo del display.

(Hora controlada por el canal) Muestra la hora y la fecha según las emite la emisora.

1. Pulse INPUT/TUNER hasta que aparezca TUNER (sintonizador) (FM) en la ventana del visor. 2. Seleccione la frecuencia deseada con TUNE (-/+). 3. Pulse ENTER (b) y parpadeará el número presintonizado en el visor. 4. Pulse PRESET (W/S) para seleccionar el número predeterminado que desee. 5. Pulse ENTER (b). Se guardará la emisora.

1. Pulse INPUT/TUNER hasta que aparezca TUNER (sintonizador) (FM) en la ventana del visor. Se sintonizará la última emisora recibida.

6. Repita los pasos anteriores 2 a 5 para memorizar otras emisoras.

2011-05-12 �� 12:18:12

Uso de la función Online Puede utilizar varios servicios de contenido a través de Internet con la función Online. 1. Revisar la conexión de red y los ajustes (páginas 27-29). 2. Pulse HOME MENU (n). 3. Seleccione [Online] con A/D, y pulse ENTER (b).

4. Seleccione un servicio en línea con A/D, y pulse ENTER (b).

yy Para recibir información detallada de cada servicio, póngase en contacto con el proveedor de contenidos o visite en enlace de asistencia del servicio. yy Los contenidos de los servicios online y la información relacionada de servicios, incluida la interfaz de usuario, están sujetos a cambios. Consulte la dirección web de cada servicio para obtener la información más actualizada. yy Se aplicará la política de privacidad relacionada a sus derechos de privacidad y legales cuando facilite a los servicios online sus nombres de usuario, contraseñas y otras informaciones de conexión o personales y cuando Pioneer las guarde. Consulte la política de privacidad de Pioneer en la página web.

2011-05-12 �� 12:18:12

Resolución de problemas

Resolución de problemas General Síntoma

El aparato no se enciende.

yy Enchufe correctamente el cable de alimentación a la salida de la pared.

La unidad no inicia la reproducción.

yy Introduzca un disco reproducible. (Compruebe el tipo de disco, sistema del color y código de región.) yy Cargue el disco con la cara de reproducción hacia abajo. yy Coloque el disco en la bandeja de discos correctamente dentro de las guías. yy Limpie el disco. yy Cancele la función de clasificación o cambie el nivel de clasificación.

No es posible cambiar el ángulo.

yy Los ángulos múltiples no se graban en el Vídeo DVD que se está reproduciendo.

No se puede reproducir archivos de música/foto/vídeo.

yy Los archivos no están grabados en un formato que pueda reproducir la unidad. yy La unidad no admite el códec del archivo de vídeo.

El mando a distancia no funciona correctamente.

yy El mando a distancia no está apuntando al sensor remoto de la unidad. yy Hay un obstáculo entre el mando a distancia y la unidad. yy Las pilas del mando a distancia están agotadas.

La unidad está enchufada pero la corriente no se activará o desactivará. La unidad no funciona con normalidad.

HB916-DH0_BDEUPPK_SPA.indd 53

Puede restablecer la unidad del siguiente modo. 1. Pulse durante al menos cinco segundos el botón STANDBY/ON (encendido/apagado). Esto hará que la unidad se apague y después vuelva a encenderse.

yy El mando a distancia está demasiado lejos de la unidad.

2. Desenchufe el cable de alimentación, espere al menos cinco segundos y vuelva a conectarlo.

2011-05-12 �� 12:18:12

54 Resolución de problemas

La función BD-Live no

yy Es posible que el almacenamiento USB que hay conectado no tenga espacio suficiente. Conecte el almacenamiento USB con al menos 1 GB de espacio libre.

yy Asegúrese de que la unidad está correctamente conectada a la red de área local y pueda acceder a Internet (véase la página 27-29). yy Su velocidad de banda ancha puede que no sea lo suficientemente rápida para usar las funciones BD-Live. Le recomendamos que se ponga en contacto con su proveedor de servicios Internet (ISP) y aumente la velocidad de banda ancha. yy La opción [Conexión BD-LIVE] del menú [Config.] está ajustada en [Prohibido]. Ajuste la opción en [Permitido].

Servicios de vídeo streaming (como YouTube™, etc) suelen detenerse o almacenar temporalmente durante la reproducción.

yy Puede que la velocidad de su servicio de banda ancha no sea lo suficientemente rápida para transmitir los servicios de vídeo. Le recomendamos que se ponga en contacto con su proveedor de servicios Internet (ISP) y aumente la velocidad de banda ancha.

La carpeta o archivos compartidos de su ordenador o servidor de medios no se muestran en la lista del dispositivo.

yy Se está ejecutando el software antivirus o cortafuegos de su servidor de medios. Desactive el software antivirus o cortafuegos que se está ejecutando en el ordenador o servidor de medios. yy El reproductor no está conectado a misma red de área local a la que está conectado su ordenador o servidor de medios.

Resolución de problemas HB916-DH0_BDEUPPK_SPA.indd 54

2011-05-12 �� 12:18:12

Resolución de problemas 55

yy Seleccione el modo de entrada de vídeo apropiado en el televisor de modo que la imagen de la unidad aparezca en la pantalla del televisor. yy Conecte firmemente la conexión de vídeo. yy Compruebe si [Conf. color HDMI] en el menú [Config.] está ajustado en el elemento adecuado según su conexión de vídeo. yy El televisor no es compatible con la resolución que ha configurado en el reproductor. Cambie la resolución a una compatible con el televisor. yy La toma HDMI OUT del reproductor está conectada a un dispositivo DVI que no es compatible con la protección de los derechos de autor.

Aparece ruido en la imagen.

yy Está reproduciendo un disco grabado en un sistema de color diferente al del televisor. yy Ajuste la resolución que su televisor admita.

La reproducción de discos Bluray 3D se se hace en modo 3D.

yy Conecte el reproductor a su televisor mediante un cable HDMI (Cable HDMI™ de alta velocidad con Ethernet, tipo A). yy Quizás su televisor no sea compatible con el “formato HDMI 3D obligatorio”. yy La opción [Modo 3D] de menu [Config.] se pone en [Apagado]. Cambie la opción a [Activo].

No hay sonido o el sonido se emite distorsionado.

yy La unidad está en modo pausa, cámara lenta o escaneo. yy El volumen del sonido es bajo. yy Conecte la conexión de los cables de los altavoces. (página 16)

Resolución de problemas

Actualizaciones La información de este producto está disponible en el sitio web de Pioneer. Consulte en el citado sitio web la información relacionada con la actualización o el soporte para este reproductor.

Control de un televisor con el mando a distancia suministrado Puede controlar su televisor utilizando los siguientes botones.

Puede manejar su televisor con el mando a distancia suministrado. Si su televisor aparece en la tabla siguiente, introduzca el código de fabricante adecuado. 1. Mientras mantiene pulsado el botón 1 (TV POWER), pulse los botones numéricos para introducir el código de fabricante de su TV (véase la tabla a continuación).

Botones de control del televisor

Programación del mando a distancia para controlar el televisor

Encender y apagar el televisor.

INPUT Cambiar la fuente de entrada del televisor entre éste y otras fuentes de entrada.

Avanzar o retroceder por los canales memorizados.

Ajustar el volumen del televisor.

2. Suelte el botón 1 (TV POWER) para completar el ajuste. Según su televisor, es posible que algunos botones no funcionen en su aparato, incluso tras indicar el código correcto del fabricante. Cuando cambie las pilas del mando a distancia, es posible que el número de código indicado regrese al valor predeterminado. Indique de nuevo el número de código.

Dependiendo de la unidad que se conecte, es posible que no pueda controlar su televisor con alguno de los botones.

2011-05-12 �� 12:18:13

Lista de códigos de países Seleccione un código de área de esta lista. País

NP Eslovenia NL Sudáfrica

GR Antillas Holandesas AN Corea del Sur NZ España GL Nueva Zelanda

Egipto El Salvador Etiopía

SI KR ES NG Sri Lanka NO Suecia

LK OM Suiza PK Taiwán

CH SE TW PA Tailandia PY Turquía

TH PH Uganda PL Ucrania

UG PT Estados Unidos RO Uruguay

Lista de códigos de idiomas Utilice esta lista para introducir el idioma deseado para los siguientes ajustes iniciales: [Audio del disco], [Subtítulo del disco] y [Menú del disco]. Idioma

Marcas comerciales y licencias

Blu-ray Disc™, Blu-ray™, Blu-ray 3D™, BD-Live™, BONUSVIEW™ y sus logotipos son marcas comerciales de Blu-ray Disc Association.

Fabricado bajo licencia de las patentes de EE.UU. nº: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,392,195; 7,272,567; 7,333,929; 7,212,872 y otras patentes de EE.UU e internacionales, registradas o solicitadas. DTS y el símbolo son marcas registradas y DTS-HD, DTSHD Master Audio l Essential and los logotipos DTS son marcas comerciales de DTS, Inc. El producto incluye software. © DTS, Inc. Todos los derechos reservados.

es una marca registrada de DVD Format/ Logo Licensing Corporation. DLNA™, el logo de DLNA y DLNA CERTIFIED™ son marcas comerciales, marcas de servicios o marcas de certificación de Digital Living Network Alliance. Oracle y Java son marcas registradas Oracle y/ o sus fliales. Todas las marcas comerciales son propiedad de sus respectivos propietarios.

Fabricado bajo autorización de Dolby Laboratories. “Dolby” y símbolo de doble D son marcas comerciales de Dolby Laboratories.

6 “AVCHD” y el logotipo “AVCHD” son marcas registradas de Panasonic Corporation y Sony Corporation.

HDMI, el logotipo HDMI y High-Definition Multimedia Interface son marcas registradas de HDMI Licensing LLC en Estados Unidos y otros países.

“x.v.Colour”, y comerciales de Sony Corporation.

YouTube™ es una marca registrada de Google Inc.

Picasa™ Web Albums es una marca comercial de Google Inc. DivX®, DivX Certified® y demás logos asociados son marcas registradas de DivX, Inc. utilizadas bajo licencia.

HB916-DH0_BDEUPPK_SPA.indd 59

Este producto incluye tecnología propiedad de Microsoft Corporation y no puede ser utilizado o distribuido sin una licencia de Microsoft Licensing, Inc.

2011-05-12 �� 12:18:14

Resolución de la salida de vídeo Cuando se reproducen medios sin protección anticopia Salida de vídeo Resolución

Al reproducir un disco con protección anticopia Salida de vídeo Resolución

Conexión HDMI OUT Conexión COMPONENT VIDEO OUT

yy Si selecciona manualmente una resolución y, a continuación conecta un terminal HDMI a la TV y ésta no la acepta, la configuración de resolución cambiará a [Auto].

El streaming de vídeo de Blu-ray Disc, DVD puede evitar el upscaling en la salida analógica.

yy Si selecciona una resolución que el televisor no admite, aparecerá un mensaje de advertencia. Después de cambiar la resolución, si no puede ver la pantalla, espere 20 segundos y la resolución regresará automáticamente a la resolución anterior.

La resolución de la clavija VIDEO OUT siempre es 576i.

yy La velocidad de fotogramas de la salida de video 1080p puede configurarse automáticamente a 24 Hz o 50 Hz dependiendo de la capacidad y las preferencias de la TV conectada y se basa en la velocidad de fotogramas del vídeo nativo del contenido del disco BD-ROM.

Especificaciones General Requisitos de alimentación

AC 220-240 V, 50/60 Hz

150 W (En modo de reposo: menos de 0,3 W)

Temperatura de funcionamiento

5 °C a 35 °C Humedad de funcionamiento

HDMI IN/OUT (vídeo/audio)

Sintonizador Rango de sintonización de FM

Amplificador Salida de potencia (RMS)

1100 W Parte anterior

180 W × 2 (1 kHz , 4 Ω, THD 10 %)

Sistema de televisor a color PAL/NTSC estándar

Respuesta de frecuencia

20 Hz a 18 kHz (muestreo a 48 kHz, 96 kHz, 192 kHz)

Distorsión harmónica

Relación de impedancia

Relación de impedancia

Relación de impedancia

Relación de impedancia

Relación de impedancia

Relación de impedancia

yy El diseño y las especificaciones están sujetas a cambio sin previo aviso.

Notas sobre los discos Manejo de los discos

Manejo de la unidad Durante el transporte de la unidad Conserve la caja y los materiales de embalaje originales. Si necesita enviar de nuevo la unidad, para una máxima protección de la misma, empaquétela como venía de fábrica. Conservación de las superficies externas limpias yy No utilice líquidos volátiles, como insecticidas, cerca de la unidad. yy No frote el paño demasiado fuerte para no dañar la superficie. yy No deje productos de caucho ni de plástico en contacto con la unidad durante un periodo de tiempo largo.

Limpieza de la unidad Para limpiar el reproductor, utilice un paño suave y seco. Si las superficies están extremadamente sucias, utilice un paño suave ligeramente humedecido con una solución de detergente suave. No utilice disolventes fuertes, como alcohol, bencina o disolvente, podría dañar la superficie de la unidad.

Mantenimiento de la unidad

HB916-DH0_BDEUPPK_SPA.indd 63

Almacenamiento de los discos Tras la reproducción, guarde el disco en su caja. No exponga el disco a la luz solar directa o a fuentes de calor, ni lo deje dentro de un coche aparcado y expuesto a la luz solar directa.

Limpieza de los discos La existencia de huellas y polvo en el disco puede disminuir la calidad de la imagen y distorsionar el sonido. Antes de utilizarlo, limpie el disco con un paño limpio. Pase el paño desde el centro del disco hacia fuera. No utilice disolventes fuertes como alcohol, bencina, disolvente, productos de limpieza o pulverizadores antiestáticos pensados para los antiguos discos de vinilo.

Esta unidad es un dispositivo de alta tecnología y precisión. Si la lente óptica y los componentes de la unidad de disco están sucios o gastados, la calidad de la imagen podría verse disminuida. Para más información, contacte con el centro de servicio autorizado más próximo.

No toque la cara grabada del disco. Sostenga el disco por los extremos para no dejar huellas en la superficie. Nunca pegue papel o cinta adhesiva en el disco.

2011-05-12 �� 12:18:14

Información importante relacionada con los servicios de red

Aviso de licencia del software Las licencias para el software de fuente abierta usado en este producto se pueden encontrar al final de este documento.

Toda la información, datos, documentos, comunicaciones, descargas, archivos, texto, imágenes, fotografías, gráficos, videos, webcasts, publicaciones, herramientas, recursos, software, código, programas, applets, widgets, aplicaciones, productos y demás contenido (“el Contenido”) y todos los servicios y ofertas (“los Servicios”) proporcionados por o a través de una tercera parte (consideradas cada una un “proveedor de servicios” serán únicamente responsabilidad del Proveedor de servicios del que originaron. La disponibilidad y el acceso al contenido y a los servicios proporcionados por el proveedor de servcios a través del dispositivo PIONEER están sujetas a cambio en cualquier momento sin previo aviso, incluida, pero no limitada a la suspensión, retiro o cese de cualquier parte del contenido o de los servicios.

Si tiene alguna queja o problema relacionada con el contenido o los servicios, deberá acudir al sitio Web del proveedor de servicios para recibir la información más actualizada. PIONEER no se hace responsable del servicio al cliente relacionado con los contenidos y servicios. Cualquier pregunta o solicitud relacionada con el contenido o los servicios debería formularse directamente a los respectivos proveedores del contenido y los servicios. Por favor, tenga en cuenta que PIONEER no se hace responsable de ninguno de los contenidos o servicios proporcionados por el proveedor de servicios ni de ningún cambio, retiro o cese de tal contenido o servicio y no garantiza la disponibilidad o el acceso a tal contenido o servicio.
