MANUAL DE USUARIO HTP206 PIONEER

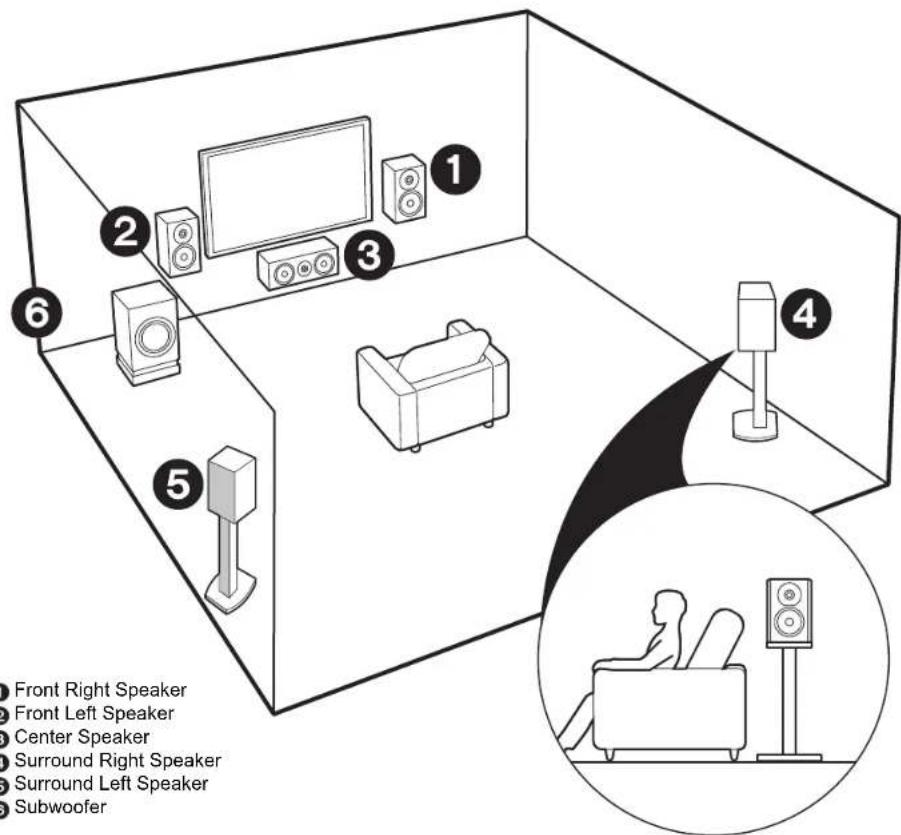

Altavoces delanteros, altavoz central Los altavoces delanteros emiten sonidos delanteros en estéreo y el altavoz central emite sonidos centrales como diálogos y voces. En una disposición óptima, los altavoces delanteros están a la altura de la oreja. El altavoz central debería instalarse orientado hacia la posición de audición.

Altavoces envolventes Los altavoces de sonido envolvente crean un campo de sonido trasero. Su posición óptima es justo por encima de la altura de la oreja.

Subwoofer El subwoofer reproduce sonidos bajos y crea un campo de sonido rico. Colóquelo en cualquier lugar frente a la posición de audición. Colocarlo entre el altavoz central y cualquiera de los altavoces delanteros permite una reproducción más natural de las fuentes de música. 120°120°

El cable de alimentación debe conectarse sólo después de que todas las otras conexiones se hayan completado. Conecte los altavoces con una impedancia de entre 6 h y 16 h. Haga coincidir los terminales + y - de esta unidad con los terminales + y - de los altavoces al conectarlos. Después de que se hayan completado todas las conexiones, configure los ajustes de los altavoces en “Configuración Automática de los Altavoces (MCACC) (> 20)”.

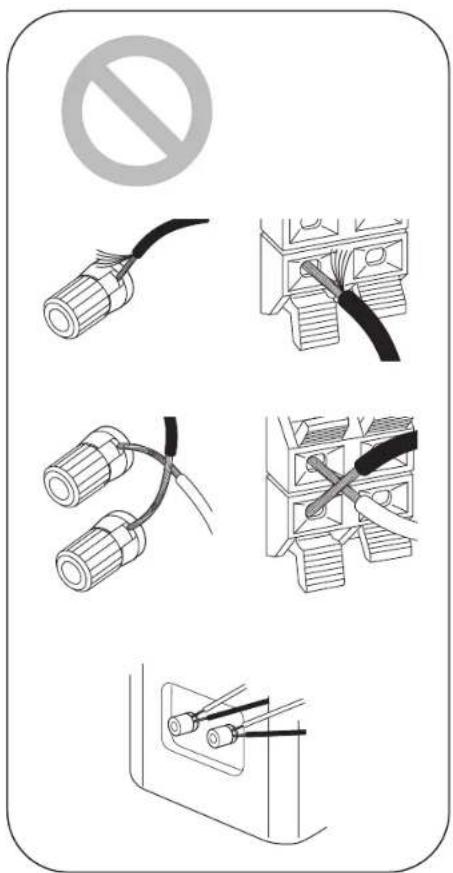

Asegúrese de que los cables expuestos de los altavoces no sobresalgan de los terminales de los altavoces al conectarlos. Si los cables expuestos de los altavoces tocan el panel trasero o los cables + y - se tocan entre sí, el circuito de protección se activará. SN29402357_VSX-531_QSG_EnFrEs_151215.book 5 ページ ２０１５年１２月１５日　火曜日　午後３時５０分6 TV–1 (ARC TV) / TV–1 (TV ARC) / TV–1 (TV ARC)

Se describen las conexiones para una TV compatible con la función ARC (Canal de retorno de audio). Con esta conexión, ajuste ARC en ON en “Configuración HDMI (

20)”. Para escuchar audio desde la TV, pulse TV en el mando a distancia. 0 Esta unidad no permite operaciones enlazadas con otros dispositivos.0 Consulte el manual de instrucciones de la TV para indicaciones sobre sus conex-iones y configuración.

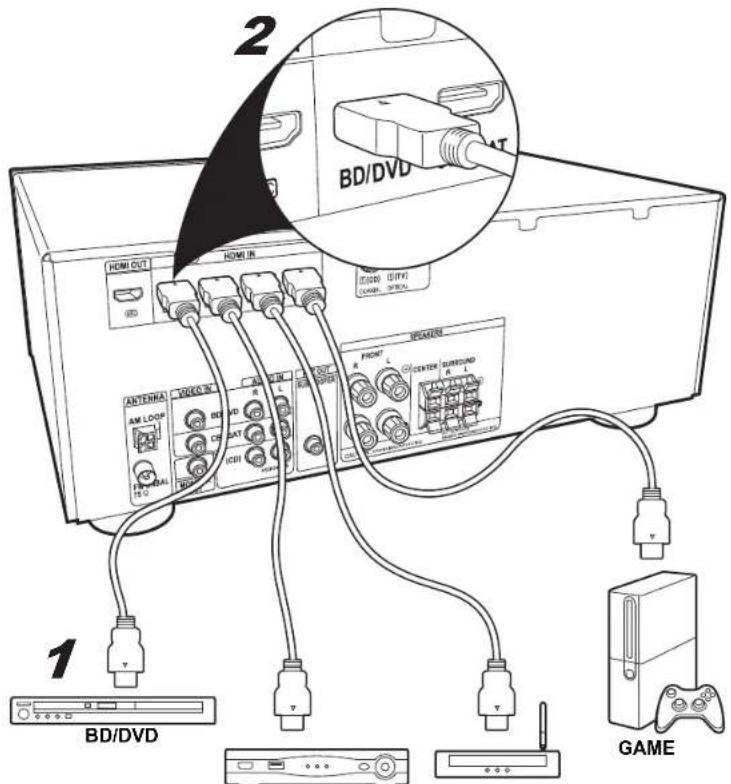

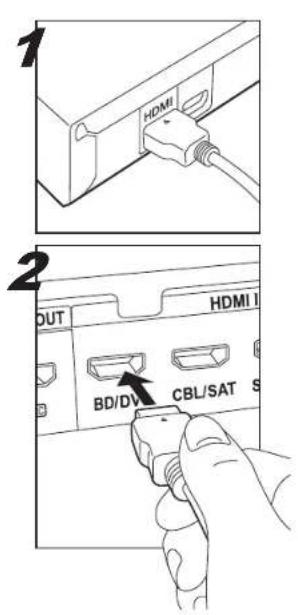

Para activar el reproductor, pulse INPUT SELECTOR en el mando a distancia con el mismo nombre que la toma a la que haya conectado el reproductor de modo que esté seleccionada la entrada en la unidad. 0 Esta unidad no permite operaciones enlazadas con otros dispositivos.1-2 HDMI cable/Câble HDMI/Cable HDMI

Al realizar esta conexión, la pantalla de configuración de esta unidad no se muestra en el televisor. Realice los ajustes mientras mira la pantalla de esta unidad. Para activar el reproductor, pulse INPUT SELECTOR en el mando a distancia con el mismo nombre que la toma a la que haya conectado el reproductor de modo que esté seleccionada la entrada en la unidad. 1-2 Analog audio/video cable/Câble audio/vidéo analogique/Cable de audio/vídeo analógico, 3-4 Analog video cable/Câble vidéo analogique/Cable de vídeo analógico

Mueva la antena mientras reproduce la radio para encontrar la posición con mejor recepción. Utilice una chincheta o similar para fijar el cable de la antena FM a la pared. AM loop antenna/ Antenne cadre AM/ Antena de cuadro de AM FM wire antenna/ Antenne filaire FM/ Antena de hilos de FM Turning the Unit On / Mise en marche de l'appareil / Encender la unidad

Conecte el cable de alimentación a la toma de corriente después de completar las otras conexiones. Alterne entre encendido y en espera usando Í RECEIVER en el mando a distancia o Í STANDBY/ON en la unidad principal.

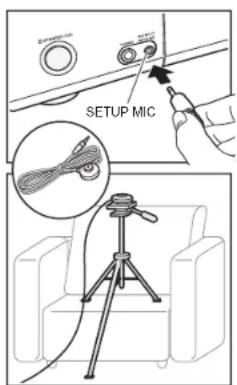

SETUP MIC Configuración Automática de los Altavoces (MCACC) Coloque el micrófono de configuración en la posición de escucha para realizar automáticamente los ajustes óptimos adecuados para el entorno de la habitación, tales como las conexiones de altavoz y el nivel de volumen.

Antes de empezar, encienda el subwoofer y suba el volumen.

1. Cambie la entrada en la TV a aquella asignada a

2. Conecte el micrófono de configuración al conector

SETUP MIC de la unidad principal y póngalo en posición de escucha.

Seleccione el elemento con los cursores del mando a distancia y pulse ENTER para confirmar su selección (c). Para volver a la pantalla anterior, pulse RETURN (d).

6. Pulse ENTER (c) de nuevo.

0 Los altavoces emiten tonos de prueba y en primer lugar la unidad detecta los altavoces conectados y el ruido ambiental.

7. Tras mostrar los resultados de las mediciones anteriores, los

tonos de prueba se emiten de nuevo y la unidad automáticamente realiza ajustes como el nivel de volumen y la frecuencia de cruce óptimos. Una vez que se hayan completado todos los ajustes, se muestra el Home Menu. Home Menu1.FullAuto MCACC2.Manual SP Setup3.Input Assign4.Auto Power Down5.HDMI SetupReturn

Configuración HDMI ARC Al conectar una TV compatible con ARC (Canal de retorno de audio), habilite la función ARC.

1. Cambie la entrada en la TV a aquella asignada a la unidad.

2. Pulse HOME MENU (a).

3. Seleccione HDMI Setup y ajuste ARC en ON en la

Seleccione el elemento con los cursores del mando a distancia y pulse ENTER para confirmar su selección (b). Para volver a la pantalla anterior, pulse RETURN (c).

4. Para salir de la configuración, pulse RETURN (c).

Puede que necesite cambiar algunos ajustes de la TV para usar la función ARC. Consulte el manual de instrucciones de la TV para indicaciones sobre sus conexiones y configuración. Standby Through Cuando el receptor está en espera, la señal de entrada HDMI aquí seleccionada se emitirá a la TV mediante HDMI. Seleccione entre los siguientes elementos Standby Through para su configuración. LAST: Se emitirá la señal de entrada HDMI seleccionada previamente. BD/DVD, CBL/SAT, STRM BOX, GAME: Se emitirá la señal de entrada HDMI aquí seleccionada. OFF: No se emitirá señal durante la espera.

1. Cambie la entrada en la TV a aquella asignada a

distancia con el mismo nombre que el conector al que ha conectado el reproductor para cambiar la entrada.

3. Inicie la reproducción en el reproductor.

4. Utilice VOLUME i/j (b) para ajustar el volumen.

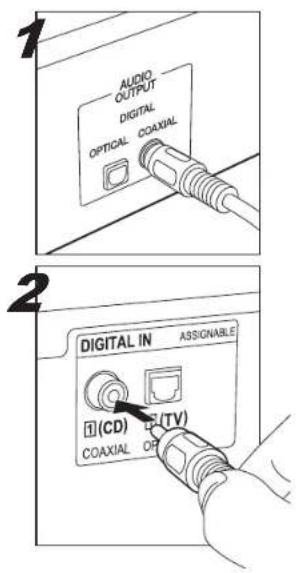

0 Puede cambiar el audio para adecuarlo al cable conectado. Pulse AUDIO SEL (c) para seleccionar H (cable HDMI), C1 (cable coaxial), O1 (cable óptico), o A (cable de audio analógico).

(c) durante aproximadamente un segundo para iniciar la sintonización automática de una emisora de radio. La sintonización se detiene al encontrar una. Puede predefinir hasta 30 emisoras.

2. Pulse EDIT (d) de modo que el número

predefinido parpadee en la pantalla.

3. Pulse PRESETi o PRESETj (e) para

seleccionar un número entre el 1 y el 30 mientras el número predefinido está parpadeando.

Reproducción BLUETOOTH

Puede disfrutar de archivos de música almacenados en un teléfono inteligente u otros dispositivos con BLUETOOTH de forma inalámbrica. El área de cobertura es de unos 33 pies (10 metros). 0 Tenga en cuenta que la conexión con todos los dispositivos que tengan BLUETOOTH no siempre está garantizada.

2. Active (encienda) la función BLUETOOTH del

dispositivo con BLUETOOTH.

3. En la pantalla, etc., del dispositivo con

BLUETOOTH elija “Pioneer AV Receiver”. Después de un momento, se visualiza “CONNECT” y el emparejamiento se finaliza. 0 Si se le pide una contraseña, introduzca “0000”.

4. Reproduzca música en su dispositivo con

BLUETOOTH. Suba el volumen del dispositivo habilitado con BLUETOOTH hasta un nivel adecuado. Reproducir un dispositivo USB Reproduzca archivos de música desde un dispositivo de almacenamiento USB. Esta unidad reproduce archivos de música WMA/MP3/MPEG-4 AAC.

Tenga en cuenta que no está garantizado el funcionamiento con todos los dispositivos de almacenamiento USB.

1. Cambie la entrada en la TV a aquella asignada a la unidad.

3. Conecte el dispositivo de almacenamiento USB en

el puerto USB de la unidad principal. 0 Cuando se detecta el dispositivo de almacenamiento USB, se inicia automáticamente la reproducción del primer archivo.

4. Para reproducir otro archivo, pulse RETURN (b)

para visualizar la lista de archivos y carpetas en la TV y a continuación use los cursores para seleccionar y ENTER para confirmar (c). 0 Si en el archivo USB hay grabados caracteres que no se pueden leer, estos se reemplazan con marcas .

Sobre los modos de reproducción El ajuste predeterminado es para el modo EXT.STEREO a seleccionar, que reproduce una imagen estéreo desde la parte delantera y trasera, independientemente del formato de entrada de audio. Botón ALC/STANDARD (a) Puede seleccionar los modos de audición Dolby Digital y DTS. Cuando la señal de entrada es multicanal, el modo de audición cambia, por ejemplo, a Dolby Digital o DTS-HD MasterAudio, para adecuarse al formato de entrada de audio. Cuando la señal de entrada es de 2 canales, puede seleccionar los modos de audición DOLBY PRO LOGIC, DOLBY PLII MOVIE/MUSIC/GAME y NEO:6 CINEMA/ MUSIC que amplían la reproducción a 5.1 canales. Seleccione STEREO ALC para reproducir un nivel equilibrado cuando existen diferencias en el nivel de sonido entre pistas, por ejemplo. Botón AUTO/DIRECT (b) Puede seleccionar los modos de audición como AUTO SURROUND, DIRECT, y PURE DIRECT que reproducen el campo de sonido según el número de canales de la señal de entrada. El modo DIRECT omite los circuitos que pueden afectar a la calidad del sonido, como los circuitos de control del tono, de modo que pueda disfrutar de una calidad de sonido aún mejor. El modo PURE DIRECT le permite apagar circuitos y procesos adicionales que afectan a la calidad del sonido. Botón STEREO (c) Puede seleccionar el modo STEREO para reproducir solo desde los altavoces delanteros y el subwoofer. Botón ADV SURR (d) Puede seleccionar modos envolventes originales como los modos EXT.STEREO y DRAMA.

Pulse STATUS (e) repetidamente para comprobar varios ajustes en el siguiente orden: modo de audición # volumen # formato de entrada de audio # fuente de entrada. También puede ver qué formato de audio está entrando comprobando los indicadores en la parte baja de la pantalla. Esta unidad es compatible con los siguientes formatos de audio digital. (con conexión HDMI) 0 Dolby Digital 0 Dolby Digital Plus 0 Dolby TrueHD 0 DTS 0 DTS 96/24 0 DTS Express 0 DTS-HD MasterAudio 0 PCM (frecuencias de muestreo desde 32 kHz hasta 192 kHz) 0 SACD (solo DSD 2 canales) 0 Audio de DVD (incluyendo 192 kHz) Importante: Los modos de audición puede que no estén disponibles dependiendo de la fuente en uso, la configuración y el estado del receptor. Resolución de problemas 0 Cuando no se puede oír sonido desde los altavoces traseros y central, pulse ALC/ STANDARD o ADV SURR para cambiar los modos de audición. P. ej.) Pulse ADV SURR repetidamente para seleccionar EXT.STEREO. 0 Para escuchar el audio desde un componente fuente conectado a este receptor, pulse AUDIO SEL para seleccionar H (cable HDMI), C1 (cable coaxial), O1 (cable óptico), o A (cable de audio analógico). 0 Si no se emite sonido desde el subwoofer: Cuando el altavoz delantero está ajustado en LARGE, en algunos casos puede que no se emita sonido desde el subwoofer. Cambie el ajuste del altavoz delantero a SMALL o cambie el subwoofer a PLUS y el sonido debería restaurarse. 0 Si la alimentación repentinamente se apaga: - Compruebe que no haya hilos sueltos del cable del altavoz tocando el panel trasero u otro conjunto de cables. En tal caso, vuelva a conectar los cables del altavoz, asegurándose de que no queden hilos sueltos. - Cuando Auto Power Down está establecido, la alimentación se apaga a la hora ajustada. 0 No aceptamos ninguna responsabilidad por cualquier daño causado debido a la conexión de equipos fabricados por otras compañías. Restauración de la unidad principal Use este procedimiento para restaurar todos los ajustes del receptor a los ajustes de fábrica. Use los controles del panel delantero para hacerlo.

1. Ponga el receptor en espera.

3. Cuando vea aparecer RESET? en la pantalla,
