CP-2EX - Kaiutinteline PIONEER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kaiutintuki
Merkki	Pioneer
Malli	CP-2EX
Mitat (L × K × S)	400 × 604 × 513 mm
Paino	17,8 kg
Materiaali	Teräs mustalla viimeistelyllä
Suositeltu enimmäiskuorma	29 kg
Kaiutinyhteensopivuus	S-2EX ja muut kaiuttimet enintään 29 kg
Kaiuttimen kiinnitys	Mukana tulevat ruuvit suoraa asennusta tai irrotuskärjillä varustettua asennusta varten
Irrotuskärjet	8 kärkeä muttereilla ja 8 tukijalkaa mukana
Mukana tulevien ruuvien lukumäärä	24 ruuvia M6×L40, 4 ruuvia M5×L62, 4 ruuvia M5×L36
Muut lisävarusteet	4 aluslevyä, 4 jousialuslevyä, käyttöohje
Huolto	Kuiva liina tai laimennettu neutraali pesuaine
Turvallisuusohjeet	Käytä vain mukana tulevia ruuveja; kokoa tasaisella ja vakaalla alustalla; älä ylitä 29 kg
Kierrätys	Älä hävitä kotitalousjätteenä; noudata paikallisia määräyksiä

Usein kysytyt kysymykset - CP-2EX PIONEER

Mikä on tämän tuen enimmäiskantavuus?

Suositeltu enimmäispaino on 29 kg. Varmista, että kaiuttimesi ei ylitä tätä rajaa.

Onko tämä tuki yhteensopiva Pioneer S-2EX -kaiuttimen kanssa?

Kyllä, se on erityisesti suunniteltu S-2EX-kaiuttimelle. Mukana toimitetaan 62 mm ruuvit kiinnitykseen irrotuskärjillä ja 36 mm ruuvit ilman kärkiä.

Kuinka irrotuskärjet asennetaan?

Kiinnitä irrotuskärjet jalustan pohjan kierteisiin muttereiden avulla. Aseta kärkien tukijalat lattialle ja aseta jalusta niin, että kärjet lepäävät tukijaloilla.

Voinko käyttää tätä tukea toisen merkin kaiuttimen kanssa?

Kyllä, edellyttäen, että paino ei ylitä 29 kg. Sinun on porattava reiät kaiuttimen pohjaan kiinnitystä varten tavallisilla puuruuveilla.

Kuinka tuki puhdistetaan?

Käytä kuivaa liinaa tai pehmeää liinaa, joka on kastettu neutraaliin pesuaineeseen, joka on laimennettu 5–6 kertaa vedellä. Älä koskaan käytä ohenninta, bensiiniä tai kemikaaleja.

Mitä työkaluja tarvitaan kokoamiseen?

Tarvitaan litteäpäinen ruuvimeisseli. Muille kuin Pioneer-kaiuttimille voidaan tarvita pora kiinnitysreikien tekemiseen.

Kuinka välttää lattian vahingoittuminen kärjillä?

Käytä aina mukana tulevia irrotuskärkien tukijalkoja. Aseta liina tai matto jalustan alle kokoamisen aikana.

Mitä tehdä, jos bassot ovat liian heikot?

Siirrä kaiutin lähemmäs seinää vahvistaaksesi bassoa. Jos basso on liian voimakas, siirrä se kauemmas seinästä tai lähelle paksua verhoa.

Voinko siirtää tukea kaiuttimen ollessa asennettuna?

Ei, irrota ensin kaiutin jalustasta ja siirrä jalustaa pitämällä kiinni sen molemmista pylväistä kaatumisen välttämiseksi.

Mistä löydän varaosia tälle tuelle?

Osanumerot on lueteltu käyttöohjeessa (esim. SHA6095 alaosan suojalle). Ota yhteyttä Pioneer-jälleenmyyjääsi tilataksesi.

KÄYTTÖOHJE CP-2EX PIONEER

Kiitämme tämän Pioneer-tuotteen hankinnasta. Pyydämme lukemaan nämä käyttöohjeet huolellisesti, jotta opitaan oikea asennus ja käyttö. Kun käyttöohjeet on luettu, säilytä ne varmassa paikassa mahdollista tulevaa tarvetta varten.

Aluksi

Lue järjestelmän käyttöohjeet huolellisesti ennen kaiutinjärjestelmän asentamista.

Huomautus

• Käytä vain varusteisiin kuuluvia ruuveja kaiuttimen kiinnittämiseen kaiutinjalustaan.
• Älä sijoita jalustaa epävakaalle ja/tai kaltevalle pinnalle. Jalusta ja kaiutin saattavat kaatua ja aiheuttaa vammoja.
• Älä käytä muun kaiutinjärjestelmän kanssa kuin sen, joka on tarkoitettu käytettäväksi tämän laitteen kanssa. Jalusta saattaa mennä rikki ja vahingoittua ja/tai kaiutin voi pudota ja aiheuttaa vammoja.
• Kun kaiutinta ja jalustaa siirretään, ota kaiutin ensin pois jalustalta ja siirrä sitten jalusta pitämällä kiinni kahdesta jalasta.

Kaiutinjalustojen asennus

Aseta jalusta vakaalle, tasaiselle pinnalle; sen asettaminen epävakaalle pinnalle voi olla vaarallista.

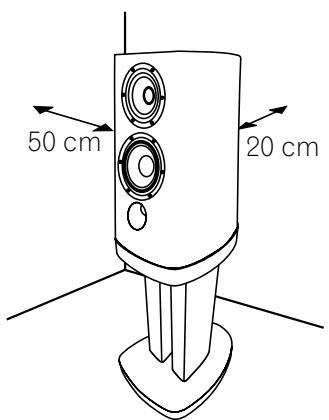

Kun asetat kaiuttimen, pidä mielessä, että kaiuttimen sijainti vaikuttaa äänensävyyn.

Jos basso tuntuu riittämättömältä, siirrä kaiutin lähemmäs seinää. Täyteläisin bassoääni saavutetaan, kun kaiutin on aivan seinää vasten. Jos basso taas on liian voimakas antaen samean äänen, siirrä kaiutin kauemmas seinästä.

Kaiuttimen sijoittaminen paksua verhoa vasten saattaa olla myös tehokasta.

50 cm 20 cm

Säädä asento niin, että järjestelmästä saadaan paras mahdollinen ääni.

Tärkeää

- Pioneer ei ota vastuuta vahingoista, jotka ovat seurausta kokoamisesta, virheellisestä asennuksesta, riittämättömästä vahvistamisesta, laitteen virheellisestä käytöstä, luonnonmullistuksista jne.

Kaiutinjalustojen kokoaminen

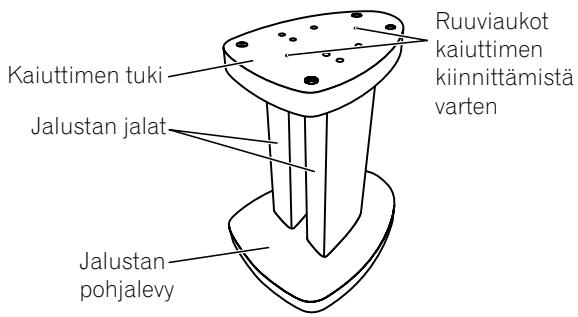

Kokoa kaiutinjalustat alla kuvatulla tavalla. Pyydämme huomaamaan, että kokoamista varten tarvitaan litteäteräinen ruuviavain. Seuraavassa kuvassa näkyy koottu kaiutinjalusta:

Kaiuttimen tuki Jalustan jalat Jalustan pohjalevy Ruuviaukot kaiuttimen kiinnittämistä varten

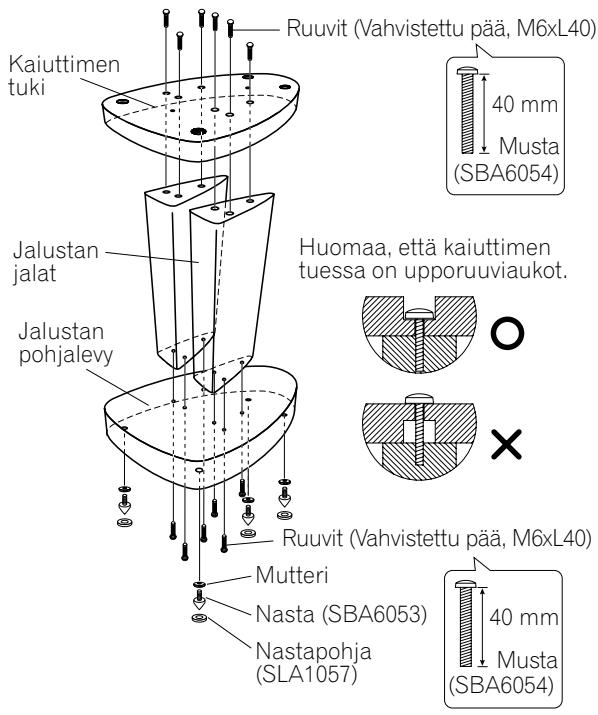

- Aseta jalustan pohjalevyn ja kaiuttimen tuen ruuviaukot kahdessa jalassa olevien ruuviaukkojen kohdalle, aseta ruuvit paikalleen ja kiristä.

Kaiuttimen tuki Ruuvit (Vahvistettu pää, M6xL40) 40 mm Musta (SBA6054) Jalustan jalat Huomaa, että kaiuttimen tuessa on upporuuviaukot. Jalustan pohjalevy Ruuvit (Vahvistettu pää, M6xL40) Mutteri Nasta (SBA6053) Nastapohja (SLA1057) 40 mm Musta (SBA6054)

Huomautus

• Kokoa jalusta litteällä, pehmeähköllä alustalla (esim. matolla).
• Varmista, että ruuvit on asetettu ruuviaukkoihin edellä kuvatulla tavalla (ruuvipää piilossa), kun kiinnität kaiuttimen. Jos laite kootaan väärin, kaiutin saattaa pudota jalustalta ja aiheuttaa vahinkoja ja vammoja.

Nastojen käyttö

Kaiutinjalustassa on nastat, joiden avulla kaiutin voidaan eristää lattiasta. Nastojen käyttöä suositellaan, kun jalusta sijoitetaan paksulle matolle (kaiuttimen vakauttamiseksi) tai äänenlaadun parantamiseksi sijoitettaessa jalusta ääntä heijastavalle alustalle (esimerkiksi betoni- tai puulattialle). Käytä varusteisiin kuuluvia nastapohjia, jotta nastat eivät naarmuta lattiaa tai pintaa, jolle jalusta on sijoitettu.

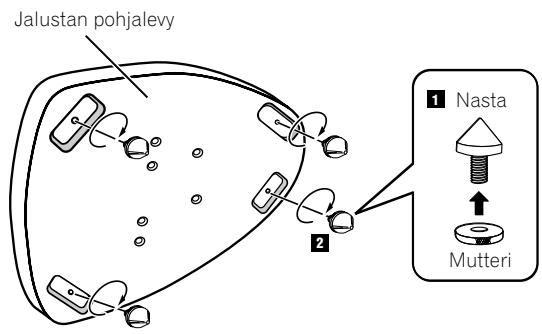

Jalustan pohjalevy 1 Nasta Mutteri

1 Kiinnitä nastat varusteisiin kuuluviin muttereihin.
2 Kiinnitä kaikki neljä nastaa kaiutinjalustan pohjassa oleviin langoitettuihin metallisisäkkeisiin.
3 Valitse kaiuttimien sijoituspaikka ja aseta nastapohjat lattialle.
4 Aseta jalusta niin, että nastat ovat lattialla olevissa nastapohjissa.

Ennen kuin sijoitat kaiuttimen kaiutinjalustaan, varmista, että jalusta on vakaa ja että se seisoo tasaisesti kullakin neljällä nastalla.

Huomautus

• Huomaa, että nämä nastat on tehty terävästä metallista ja ne voivat vahingoittaa lattiaa. Pane lattialle kangas tai jokin muu sopiva alusta ennen kokoamista.
• Nastapohjat tulee sijoittaa alla näkyvällä tavalla (painuma yläpuolelle).

- Käytä varusteisiin kuuluvia nastapohjia, jotta jalustan sijoituspinnalle ei aiheudu vahinkoja.

Kaiuttimien kiinnittäminen jalustaan

Onnettomuuksien ja vammojen välttämiseksi kiinnitä kaiuttimet kaiutinjalustaan ruuveilla.

S-2EX kaiutinjärjestelmän kokoaminen

Jos käytetään kaiutinjärjestelmää S-2EX, huomaa, että kaiutinpohjassa (katso alla) on kiinnitysmutteri.

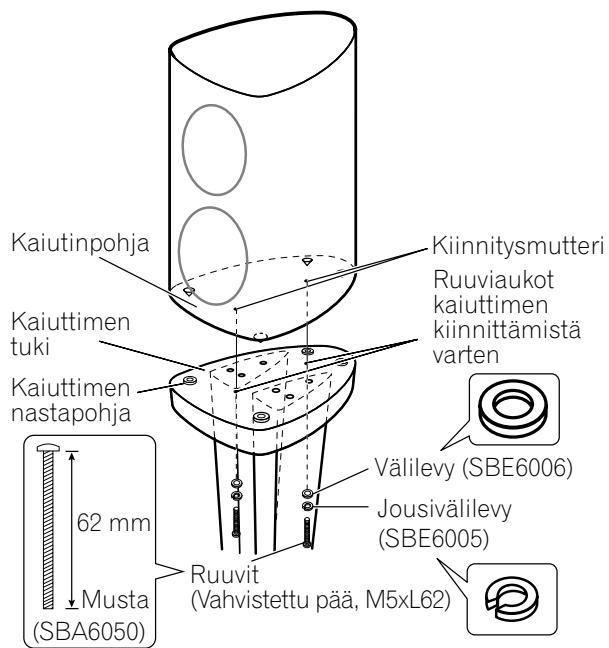

Käytettäessä kaiutinnastoja:

Aseta kaiuttimen nastapohjat kaiutintuessa oleviin neljään aukkoon ja kiinnitä kaiutin sitten kaiutintukeen välilevyllä, jousivälilevyllä ja 62 mm ruuveilla alla näytetyllä tavalla.

Kaiutinpohja Kiinnitysmutteri Ruuviaukot kaiuttimen kiinnittämistä varten Kaiuttimen tuki Kaiuttimen nastapohja Välilevy (SBE6006) Jousivälilevy (SBE6005) Musta (SBA6050) 62 mm Ruuvit (Vahvistettu pää, M5xL62)

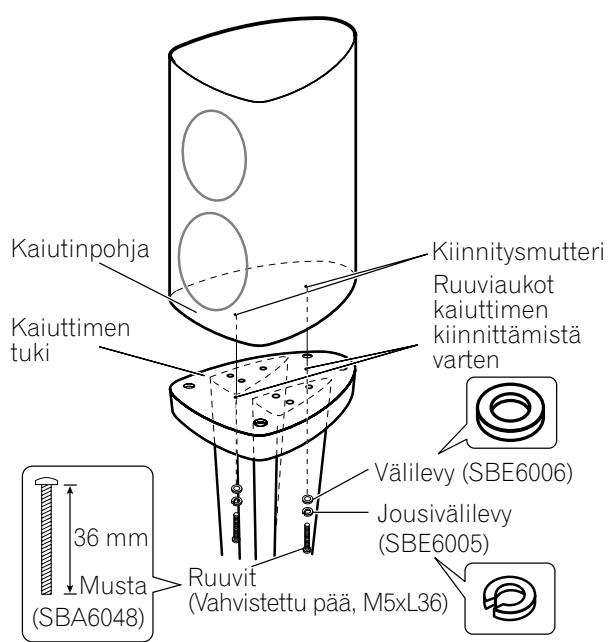

Kun kaiutinnastoja ei käytetä:

Kiinnitä kaiutin kaiutintukeen välilevyllä, jousivälilevyllä ja 36 mm ruuveilla alla näytetyllä tavalla.

Kaiutinpohja Kaiuttimen tuki Kiinnitysmutteri Ruuviaukot kaiuttimen kiinnittämistä varten Välilevy (SBE6006) Jousivälilevy (SBE6005) 36 mm Musta (SBA6048) Ruuvit (Vahvistettu pää, M5xL36)

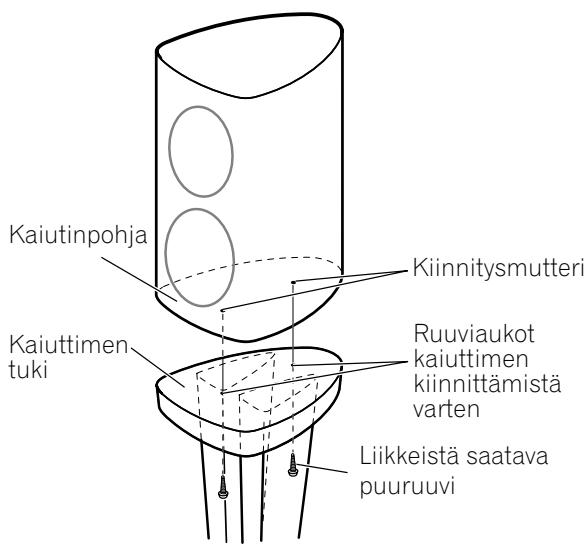

Kokoaminen käytettäessä toista kaiutinjärjestelmää

Jos käytetään jotakin muuta kaiutinjärjestelmää kuin S-2EX, on käytettävä käsiporaa (tai vastaavaa) reikien tekemiseksi kaiutinpohjaan, jotta se voidaan kiinnittää jalustaan. Varmista, että kaiuttimen paino ei ylitä 29 kg.

Kun kaiutinpohjan merkittyihin kohtiin on tehty reiät (varmista, että ne tulevat kaiutintuen ruuviaukkojen kohdalle), kiinnitä kaiutin kaiutintukeen liikkeistä saatavilla puuruuveilla alla näytetyllä tavalla.

Kaiutinpohja Kiinnitysmutteri Kaiuttimen tuki Ruuviaukot kaiuttimen kiinnittämistä varten Liikkeistä saatava puuruuvi

Pintojen ja jalustan hoito

• Pyyhi pöly ja lika pölyrievulla tai muulla kuivalla kankaalla.
• Pyyhi pöly ja lika pölyrievulla tai muulla kuivalla kankaalla, joka on kastettu 5 tai 6 kertaiseksi vedellä laimennettuun neutraaliin pesuaineliuokseen. Pyyhi lopuksi kuivalla kankaalla. Älä käytä huonekaluvahaa tai puhdistimia.
• Älä koskaan käytä tinneriä, bensiiniä, hyönteismyrkkyjä tai muita kemikaaleja pintojen tai jalustan lähellä, sillä se syövyttävät pintaa.

Tekniset tiedot

Ulkomitat 400 (L) × 604 (K) × 513 (S) mm Paino 17,8 kg

Vakiovarusteet

Jalustan pohjalevyt 2

Kaiuttimen tuet 2

Jalat 4

Nastat (joihin kiinnitetty mutterit) [SBA6053] 8

Nastapohjat [SLA1057] 8

Ruuvit (vahvistettu pää, M5xL62) [SBA6050] 4

Ruuvit (vahvistettu pää, M5xL36) [SBA6048] 4

Ruuvit (vahvistettu pää, M6xL40) [SBA6054] 24

Jousivälilevyt [SBE6005] 4

Välilevyt [SBE6006] 4

Nämä käyttöohjeet [SRD6045] 1

Huom

• Tuotteittemme parantamiseksi pidätämme oikeudet muuttaa teknisiä ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta.
• Tuotenumero näkyy yllä neliösuluissa.

Vaihto-osien numerot

Osan nimi

• Suoja (Pohjaan) SHA6095
• Suoja (Keskelle) SHA6096
• Suoja (Yläpinnalle) SHA6097
• Suoja SHA6098
  • Pakkauslaatikko SHG6150
• Suoja-arkki SHC6044
• Suoja-arkki SHC6045
• Suoja-arkki SHC6046

Jos haluat hävittää tuotteen, älä hävitä sitä normaalin talousjätteen mukana. Käytetyille sähkölaitteille on erillinen keräysjärjestelmä, joka noudattaa jätteen oikeaa käsittelyä, talteenottoa ja kierrätystä koskevaa lainsäädäntöä.

EU:n 25 jäsenvaltion, Sveitsin ja Norjan kotitaloudet voivat palauttaa käytetyt sähkötuotteet maksutta erillisiin keräyspisteisiin tai jälleenmyyjälle (ostettaessa vastaava uusi tuote).

Niiden maiden osalta, joita ei edellä ole mainittu, ota yhteyttä paikallisviranomaisiin oikean hävitystavan selvittämiseksi.

Tekemällä niin varmistat, että hävitetty laite käsitellään, otetaan talteen ja kierrätetään oikealla tavalla, ja siten estetään potentiaaliset haittavaikutukset ympäristölle ja ihmisen terveydelle.
