CP-2EX - Lautsprecherständer PIONEER - Kostenlose Bedienungsanleitung

Produkttyp	Lautsprecherständer
Marke	Pioneer
Modell	CP-2EX
Abmessungen (B × H × T)	400 × 604 × 513 mm
Gewicht	17,8 kg
Material	Stahl mit schwarzer Oberfläche
Maximale empfohlene Belastung	29 kg
Lautsprecherkompatibilität	S-2EX und andere Lautsprecher bis 29 kg
Lautsprecherbefestigung	Mitgelieferte Schrauben für direkte Montage oder mit Entkopplungsspitzen
Entkopplungsspitzen	8 Spitzen mit Muttern und 8 Unterlagen inklusive
Anzahl der mitgelieferten Schrauben	24 Schrauben M6×L40, 4 Schrauben M5×L62, 4 Schrauben M5×L36
Sonstiges Zubehör	4 Unterlegscheiben, 4 Federringe, Bedienungsanleitung
Pflege	Trockenes Tuch oder verdünntes Neutralreiniger
Sicherheitshinweise	Nur mitgelieferte Schrauben verwenden; auf ebener und stabiler Oberfläche montieren; 29 kg nicht überschreiten
Entsorgung	Nicht mit dem Hausmüll entsorgen; örtliche Vorschriften beachten

Häufig gestellte Fragen - CP-2EX PIONEER

Welches Maximalgewicht kann dieser Ständer tragen?

Das empfohlene Maximalgewicht beträgt 29 kg. Stellen Sie sicher, dass Ihr Lautsprecher dieses Limit nicht überschreitet.

Ist dieser Ständer mit dem Pioneer S-2EX Lautsprecher kompatibel?

Ja, er ist speziell für die S-2EX ausgelegt. Für die Montage mit Entkopplungsspitzen werden 62-mm-Schrauben mitgeliefert, und 36-mm-Schrauben ohne Spitzen.

Wie installiere ich die Entkopplungsspitzen?

Befestigen Sie die Entkopplungsspitzen mit den Muttern an den Gewinden an der Basis des Sockels. Legen Sie die Spitzenunterlagen auf den Boden und positionieren Sie den Sockel so, dass die Spitzen auf den Unterlagen aufliegen.

Kann ich diesen Ständer mit einem Lautsprecher einer anderen Marke verwenden?

Ja, sofern das Gewicht 29 kg nicht überschreitet. Sie müssen Löcher in den Boden des Lautsprechers bohren, um ihn mit handelsüblichen Holzschrauben zu befestigen.

Wie reinige ich den Ständer?

Verwenden Sie ein trockenes Tuch oder ein weiches, in einem auf das 5- bis 6-fache mit Wasser verdünnten Neutralreiniger getränktes Tuch. Nie Verdünner, Benzin oder chemische Reinigungsmittel verwenden.

Welche Werkzeuge werden für die Montage benötigt?

Ein Schlitzschraubendreher ist erforderlich. Bei Nicht-Pioneer-Lautsprechern kann eine Bohrmaschine zum Bohren von Befestigungslöchern nötig sein.

Wie vermeide ich Schäden am Boden durch die Spitzen?

Verwenden Sie immer die mitgelieferten Entkopplungsspitzen-Unterlagen. Legen Sie bei der Montage ein Tuch oder eine Matte unter den Sockel.

Was tun, wenn die Bässe zu schwach sind?

Stellen Sie den Lautsprecher näher an die Wand, um die Bässe zu verstärken. Wenn die Bässe zu stark sind, entfernen Sie ihn von der Wand oder stellen Sie ihn in die Nähe eines dicken Vorhangs.

Kann ich den Ständer mit montiertem Lautsprecher verschieben?

Nein, entfernen Sie zuerst den Lautsprecher vom Sockel und verschieben Sie dann den Sockel, indem Sie ihn an beiden Ständern festhalten, um ein Umkippen zu vermeiden.

Wo finde ich Ersatzteile für diesen Ständer?

Die Teilenummern sind im Handbuch aufgeführt (z.B. SHA6095 für den Bassschutz). Wenden Sie sich an Ihren Pioneer-Händler, um zu bestellen.

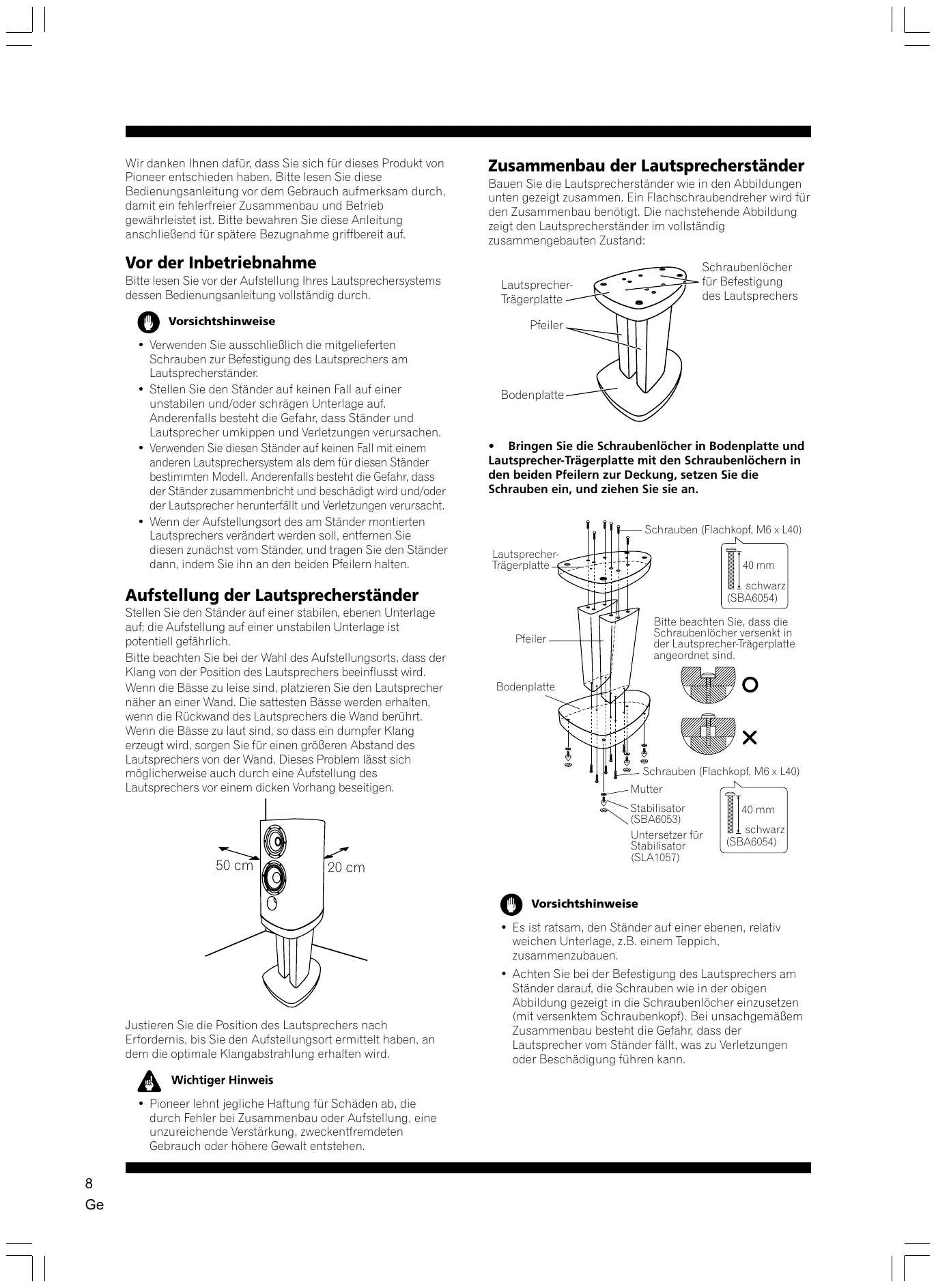

BEDIENUNGSANLEITUNG CP-2EX PIONEER

Wir danken Ihnen dafür, dass Sie sich für dieses Produkt von Pioneer entschieden haben. Bitte lesen Sie diese Bedienungsanleitung vor dem Gebrauch aufmerksam durch, damit ein fehlerfreier Zusammenbau und Betrieb gewährleistet ist. Bitte bewahren Sie diese Anleitung anschließend für spätere Bezugnahme griffbereit auf.

Vor der Inbetriebnahme

Bitte lesen Sie vor der Aufstellung Ihres Lautsprechersystems dessen Bedienungsanleitung vollständig durch.

Vorsichtshinweise

• Verwenden Sie ausschließlich die mitgelieferten Schrauben zur Befestigung des Lautsprechers am Lautsprecherständer.
• Stellen Sie den Ständer auf keinen Fall auf einer unstabilen und/oder schrägen Unterlage auf. Anderenfalls besteht die Gefahr, dass Ständer und Lautsprecher umkippen und Verletzungen verursachen.
• Verwenden Sie diesen Ständer auf keinen Fall mit einem anderen Lautsprechersystem als dem für diesen Ständer bestimmten Modell. Anderenfalls besteht die Gefahr, dass der Ständer zusammenbricht und beschädigt wird und/oder der Lautsprecher herunterfällt und Verletzungen verursacht.
• Wenn der Aufstellungsort des am Ständer montierten Lautsprechers verändert werden soll, entfernen Sie diesen zunächst vom Ständer, und tragen Sie den Ständer dann, indem Sie ihn an den beiden Pfeilern halten.

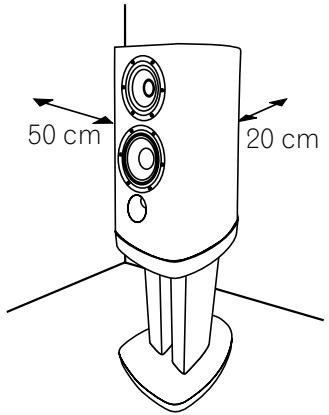

Aufstellung der Lautsprecherständer

Stellen Sie den Ständer auf einer stabilen, ebenen Unterlage auf; die Aufstellung auf einer unstabilen Unterlage ist potentiell gefährlich.

Bitte beachten Sie bei der Wahl des Aufstellungsorts, dass der Klang von der Position des Lautsprechers beeinflusst wird. Wenn die Bässe zu leise sind, platzieren Sie den Lautsprecher näher an einer Wand. Die sattesten Bässe werden erhalten, wenn die Rückwand des Lautsprechers die Wand berührt. Wenn die Bässe zu laut sind, so dass ein dumpfer Klang erzeugt wird, sorgen Sie für einen größeren Abstand des Lautsprechers von der Wand. Dieses Problem lässt sich möglicherweise auch durch eine Aufstellung des Lautsprechers vor einem dicken Vorhang beseitigen.

50 cm 20 cm

Justieren Sie die Position des Lautsprechers nach Erfordernis, bis Sie den Aufstellungsort ermittelt haben, an dem die optimale Klangabstrahlung erhalten wird.

Wichtiger Hinweis

- Pioneer lehnt jegliche Haftung für Schäden ab, die durch Fehler bei Zusammenbau oder Aufstellung, eine unzureichende Verstärkung, zweckentfremdeten Gebrauch oder höhere Gewalt entstehen.

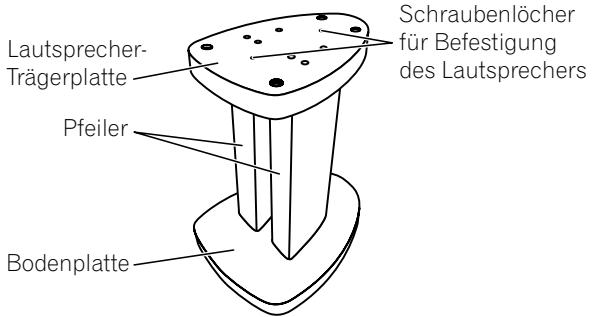

Zusammenbau der Lautsprecherständer

Bauen Sie die Lautsprecherständer wie in den Abbildungen unten gezeigt zusammen. Ein Flachschraubendreher wird für den Zusammenbau benötigt. Die nachstehende Abbildung zeigt den Lautsprecherständer im vollständig zusammengebauten Zustand:

Lautsprecher- Trägerplatte Pfeiler Bodenplatte Schraubenlöcher für Befestigung des Lautsprechers

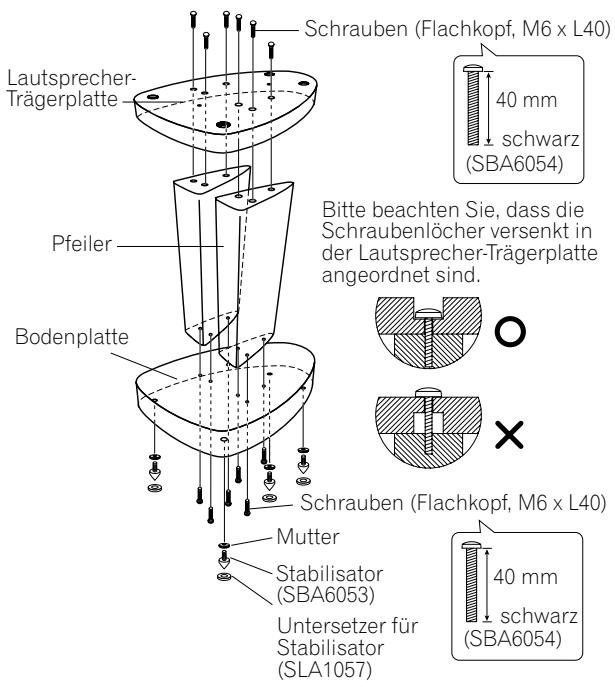

- Bringen Sie die Schraubenlöcher in Bodenplatte und Lautsprecher-Trägerplatte mit den Schraubenlöchern in den beiden Pfeilern zur Deckung, setzen Sie die Schrauben ein, und ziehen Sie sie an.

Schrauben (Flachkopf, M6 x L40) Lautsprecher-Trägerplatte Pfeiler Bodenplatte Mutter Stabilisator (SBA6053) Untersetzer für Stabilisator (SLA1057) Bitte beachten Sie, dass die Schraubenlöcher versenkt in der Lautsprecher-Trägerplatte angeordnet sind. Schrauben (Flachkopf, M6 x L40) 40 mm schwarz (SBA6054) 40 mm schwarz (SBA6054)

Vorsichtshinweise

• Es ist ratsam, den Ständer auf einer ebenen, relativ weichen Unterlage, z.B. einem Teppich, zusammenzubauen.
• Achten Sie bei der Befestigung des Lautsprechers am Ständer darauf, die Schrauben wie in der obigen Abbildung gezeigt in die Schraubenlöcher einzusetzen (mit versenktem Schraubenkopf). Bei unsachgemäßem Zusammenbau besteht die Gefahr, dass der Lautsprecher vom Ständer fällt, was zu Verletzungen oder Beschädigung führen kann.

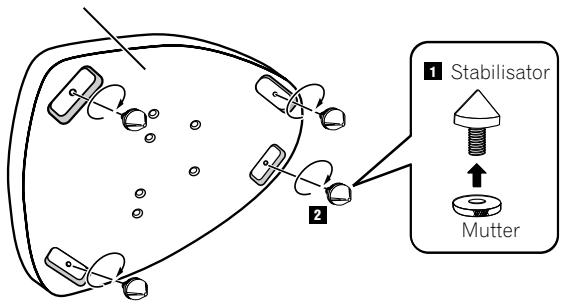

Verwendung der Stabilisatoren

Zum Lieferumfang des Lautsprecherständers gehören kegelförmige Stabilisatoren, die eine Isolierung des Lautsprechers vom Boden ermöglichen. Der Gebrauch dieser Stabilisatoren empfiehlt sich insbesondere bei Aufstellung des Lautsprechers auf einem dicken Teppich (zur Erhöhung der Stabilität) oder, bei Aufstellung auf einer harten, halligen Unterlage (z.B. einem Beton- oder Holzboden) zur Erzielung eines besseren Klanges. Verwenden Sie die mitgelieferten Untersetzer, um ein Zerkratzen des Bodens bzw. der Unterlage des Lautsprechers durch die Spitzen der Stabilisatoren zu verhindern.

Bodenplatte des Ständers

1 Stabilisator 2 Mutter

1 Befestigen Sie die mitgelieferten Muttern an allen vier Stabilisatoren.
2 Befestigen Sie jeden Stabilisator an dem mit einem Gewinde versehenen Metalleinsatz in der Bodenplatte des Ständers.
3 Legen Sie die Untersetzer für die Stabilisatoren am vorgesehenen Aufstellungsort des Lautsprechers auf den Boden.
4 Platzieren Sie den Ständer so, dass die Stabilisatoren auf den Untersetzern auf dem Boden ruhen.

Vergewissern Sie sich vor der Montage des Lautsprechers am Lautsprecherständer, dass der Ständer einwandfrei nivelliert ist und stabil auf allen vier Stabilisatoren steht.

Vorsichtshinweise

• Bitte beachten Sie, dass die scharfen Metallspitzen dieser Stabilisatoren den Fußboden beschädigen können. Es empfiehlt sich daher, vor der Befestigung der Stabilisatoren an der Bodenplatte eine Decke auf den Boden zu legen oder eine andere geeignete Unterlage zu verwenden.
• Die Untersetzer für die Stabilisatoren sind wie in der nachstehenden Abbildung gezeigt (mit nach oben weisender Vertiefung) auf den Boden zu legen.

- Bitte achten Sie darauf, die mitgelieferten Untersetzer zu verwenden, um ein Zerkratzen des Bodens bzw. der Unterlage des Ständers am Aufstellungsort durch die Spitzen der Stabilisatoren zu verhindern.

Montage der Lautsprecher an den Ständern

Verwenden Sie unbedingt die dafür vorgesehenen Schrauben zur Befestigung der Lautsprecher an den Lautsprecherständern, da anderenfalls die Gefahr von Unfällen und Verletzungen besteht.

Montage des Lautsprechersystems S-2EX

Bei Verwendung des Lautsprechersystems S-2EX ist zu beachten, dass sich eine Befestigungsmutter an der Lautsprecher-Bodenplatte befindet (siehe die nachstehende Abbildung).

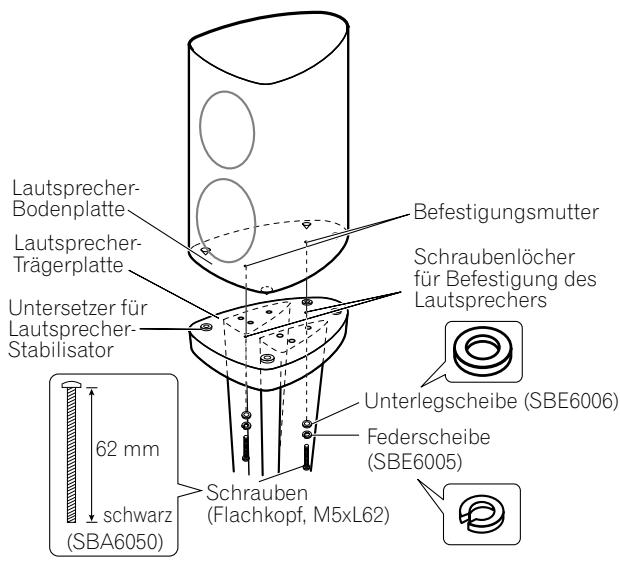

Bei Verwendung der Lautsprecher-Stabilisatoren:

Setzen Sie die Untersetzer für die Stabilisatoren in die vier Vertiefungen in der Lautsprecher-Trägerplatte des Ständers ein, und verwenden Sie dann die Unterlegscheiben, die Federscheiben und die 62-mm-Schrauben wie in der nachstehenden Abbildung gezeigt, um den Lautsprecher an der Lautsprecher-Trägerplatte zu befestigen.

Lautsprecher-Bodenplatte Lautsprecher-Trägerplatte Untersetzer für Lautsprecher-Stabilisator 62 mm schwarz (SBA6050) Schrauben (Flachkopf, M5xL62) Befestigungsmutter Schraubenlöcher für Befestigung des Lautsprechers Unterlegscheibe (SBE6006) Federscheibe (SBE6005)

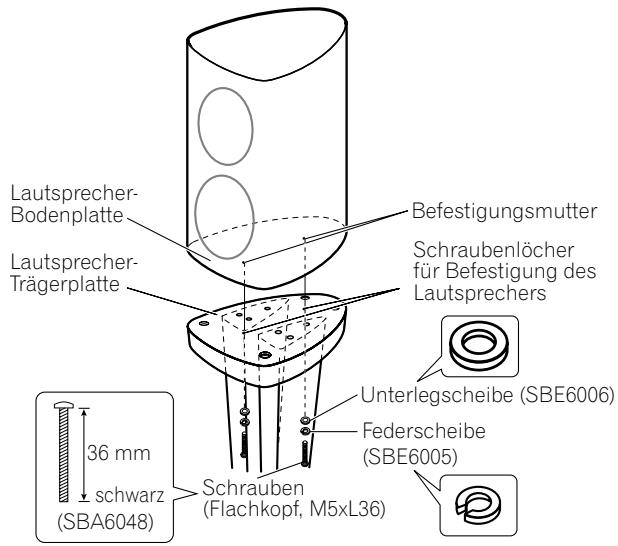

Bei Nichtverwendung der Lautsprecher-Stabilisatoren:

Verwenden Sie die Unterlegscheiben, die Federscheiben und die 36-mm-Schrauben wie in der nachstehenden Abbildung gezeigt, um den Lautsprecher an der Lautsprecher-Trägerplatte zu befestigen.

Lautsprecher-Bodenplatte Lautsprecher-Trägerplatte Befestigungsmutter Schraubenlöcher für Befestigung des Lautsprechers Unterlegscheibe (SBE6006) Federscheibe (SBE6005) 36 mm schwarz (SBA6048) Schrauben (Flachkopf, M5xL36)

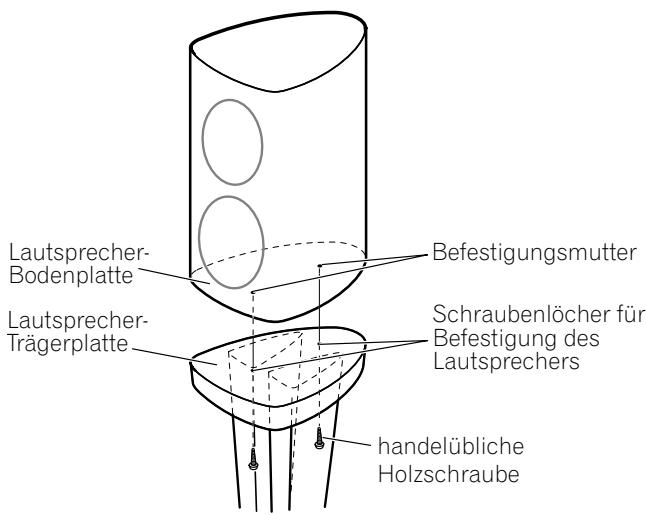

Montage eines separaten Lautsprechersystems

Bitte beachten Sie bei Verwendung eines anderen Lautsprechersystems als des S-2EX, dass ein Bohrer oder anderes geeignetes Werkzeug zum Anbringen von Löchern in der Bodenplatte des Lautsprechers verwendet werden muss, um diesen am Ständer befestigen zu können. Das Gewicht eines an diesem Ständer montierten Lautsprechers darf 29 kg nicht überschreiten.

Nachdem Sie Löcher an den angegebenen Stellen (unter Ausrichtung auf die Schraubenlöcher in der Lautsprecher-Trägerplatte) in der Lautsprecher-Bodenplatte angebracht haben, verwenden Sie handelsübliche Holzschrauben, um den Lautsprecher wie in der nachstehenden Abbildung gezeigt an der Lautsprecher-Trägerplatte zu befestigen.

Lautsprecher- Bodenplatte Lautsprecher- Trägerplatte Befestigungsmutter Schraubenlöcher für Befestigung des Lautsprechers handelübliche Holzschraube

Reinigen des Lautsprechergehäuses und Ständers

• Verwenden Sie ein Poliertuch oder ein weiches Tuch, um Schmutzflecken und Staub abzuwischen.
• Bei starker Verschmutzung von Lautsprechergehäuse oder Ständer tauchen Sie ein weiches Tuch in eine Lösung aus 5–6 Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser, wringen Sie es gründlich aus, und wischen Sie die Schmutzflecken damit ab. Reiben Sie anschließend mit einem trockenen Tuch nach. Benutzen Sie dazu keine Möbelpolituren oder -reinigungsmittel.
• Verwenden Sie auf keinen Fall Farbverdünner, Leichtbenzin, Insektizide oder andere Chemikalien zur Reinigung bzw. in der Nähe des Lautsprechergehäuses oder Ständers, da derartige Mittel das Oberflächenfinish anlösen.

Technische Daten

Außenabmessungen .... 400 (B) × 604 (H) × 513 (T) mm Masse .... 17,8 kg

Mitgeliefertes Zubehör

Ständer-Bodenplatten 2 Stck.
Lautsprecher-Trageplatten 2 Stck.
Pfeiler 4 Stck.
Stabilisatoren
(mit daran befestigten Muttern) [SBA6053] 8 Stck.
Untersetzer für Stabilisatoren [SLA1057] 8 Stck.
Schrauben (Flachkopf, M5 x L62) [SBA6050] ...... 4 Stck.
Schrauben (Flachkopf, M5 x L36) [SBA6048] 4 Stck.
Schrauben (Flachkopf, M6 x L40) [SBA6054] ...... 24 Stck.
Federscheiben [SBE6005] 4 Stck.
Unterlegscheiben [SBE6006] 4 Stck.
Vorliegende Anleitung [SRD6045] 1 Stck.

Hinweis

• Änderungen der technischen Daten und äußeren Aufmachung bleiben im Sinne der ständigen Produktverbesserung jederzeit vorbehalten.
  • Die Teilenummern sind oben jeweils in eckige Klammern gesetzt.

Ersatzteilnummer
Teilebezeichnung

• Schutz (unten)	SHA6095
• Schutz (Mitte)	SHA6096
• Schutz (oben)	SHA6097
• Schutz	SHA6098
• Verpackungskarton	SHG6150
• Schutzfolie	SHC6044
• Schutzfolie	SHC6045
• Schutzfolie	SHC6046

Teile-Nr.

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den 25 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen

Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt kaufen).

Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.
