Produkttyp	Passiver Lautsprecher
Marke	PIONEER
Modell	S-31B-LR-QL
Gehäusetyp	Regal, Bassreflex
Konfiguration	2-Wege
Tieftöner	10 cm Konus
Hochtöner	2,5 cm Kalotte
Impedanz	6 Ω
Frequenzgang	45 Hz – 40 kHz
Empfindlichkeit	82 dB (2,83 V)
Maximale Eingangsleistung	120 W
Trennfrequenz	3 kHz
Abmessungen (B x H x T)	152 x 235 x 197 mm
Gewicht	2,5 kg
Mitgeliefertes Zubehör	2 Lautsprecherkabel (7 m), 2 Sicherheitshalterungen aus Metall, 2 Schrauben, 2 Sätze Antirutschpads, Garantiekarte, Bedienungsanleitung
Anschluss	Schraubklemmen (rot +, schwarz -)
Empfohlene Verwendung	Front- oder Surroundlautsprecher für Heimkinosystem
Pflege	Reinigung mit einem trockenen Tuch; Verdünner, Benzin, Insektizide vermeiden
Sicherheit	Sicherheitshalterungen verwenden, um Herunterfallen zu vermeiden; nicht auf den Lautsprecher setzen oder steigen; nicht auf instabiler Oberfläche platzieren
Aufstellung	Auf eine feste, ebene Oberfläche stellen; Hochtöner auf Ohrhöhe; 50 cm Abstand zu Wänden
Verstärkerkompatibilität	Lastimpedanz 4 Ω bis 16 Ω
Garantie	Siehe beiliegende Garantiekarte
Reparierbarkeit	An einen autorisierten Pioneer-Techniker übergeben

Häufig gestellte Fragen - S-31B-LR-QL PIONEER

Wie hoch ist die Impedanz des Lautsprechers S-31B-LR-QL?

Die Nennimpedanz beträgt 6 Ω.

Welche Verstärker kann ich mit diesem Lautsprecher verwenden?

Verwenden Sie einen Verstärker mit einer Lastimpedanz zwischen 4 Ω und 16 Ω.

Wie reinige ich den Lautsprecher?

Wischen Sie das Gehäuse mit einem trockenen Tuch ab. Bei Bedarf verwenden Sie ein mit einem verdünnten Neutralreiniger getränktes und gut ausgewrungenes Tuch. Verwenden Sie niemals Verdünner, Benzin oder Insektizide.

Kann ich den Lautsprecher an der Wand montieren? Wie?

Ja, verwenden Sie handelsübliche Lautsprecherhalterungen, die mindestens 2,5 kg tragen können. Befestigen Sie die mitgelieferte Sicherheitshalterung aus Metall an der Rückseite und binden Sie ein verstärktes Kabel an einer festen Wand.

Welches Zubehör wird mit dem Lautsprecher mitgeliefert?

Die Verpackung enthält: 2 Lautsprecherkabel (7 m), 2 Sicherheitshalterungen aus Metall, 2 Schrauben, 2 Sätze Antirutschpads, eine Garantiekarte und die Bedienungsanleitung.

Was ist die maximale unterstützte Leistung?

Die maximale Eingangsleistung beträgt 120 W.

Wie schließe ich die Lautsprecherkabel an?

Lösen Sie die Klemmen auf der Rückseite, führen Sie die Drähte ein (rot für +, schwarz für -) und ziehen Sie sie fest. Stellen Sie sicher, dass die Polarität eingehalten wird, um einen korrekten Stereo-Effekt zu erzielen.

Wo sollten die Lautsprecher für den besten Klang platziert werden?

Stellen Sie sie auf eine feste Oberfläche, mindestens 50 cm von den Wänden entfernt. Richten Sie sie im 50-60°-Winkel zur Hörposition aus. Die Hochtöner sollten sich auf Ohrhöhe befinden.

Kann ich einen grafischen Equalizer mit diesen Lautsprechern verwenden?

Ja, aber erhöhen Sie die hohen Frequenzen nicht übermäßig, um eine Beschädigung der Lautsprecher zu vermeiden.

Was tun bei Verzerrungen?

Reduzieren Sie die Lautstärke des Verstärkers. Anhaltende Verzerrungen können die Lautsprecher beschädigen. Versuchen Sie nicht, einen schwachen Verstärker zu überlasten.

BEDIENUNGSANLEITUNG S-31B-LR-QL PIONEER

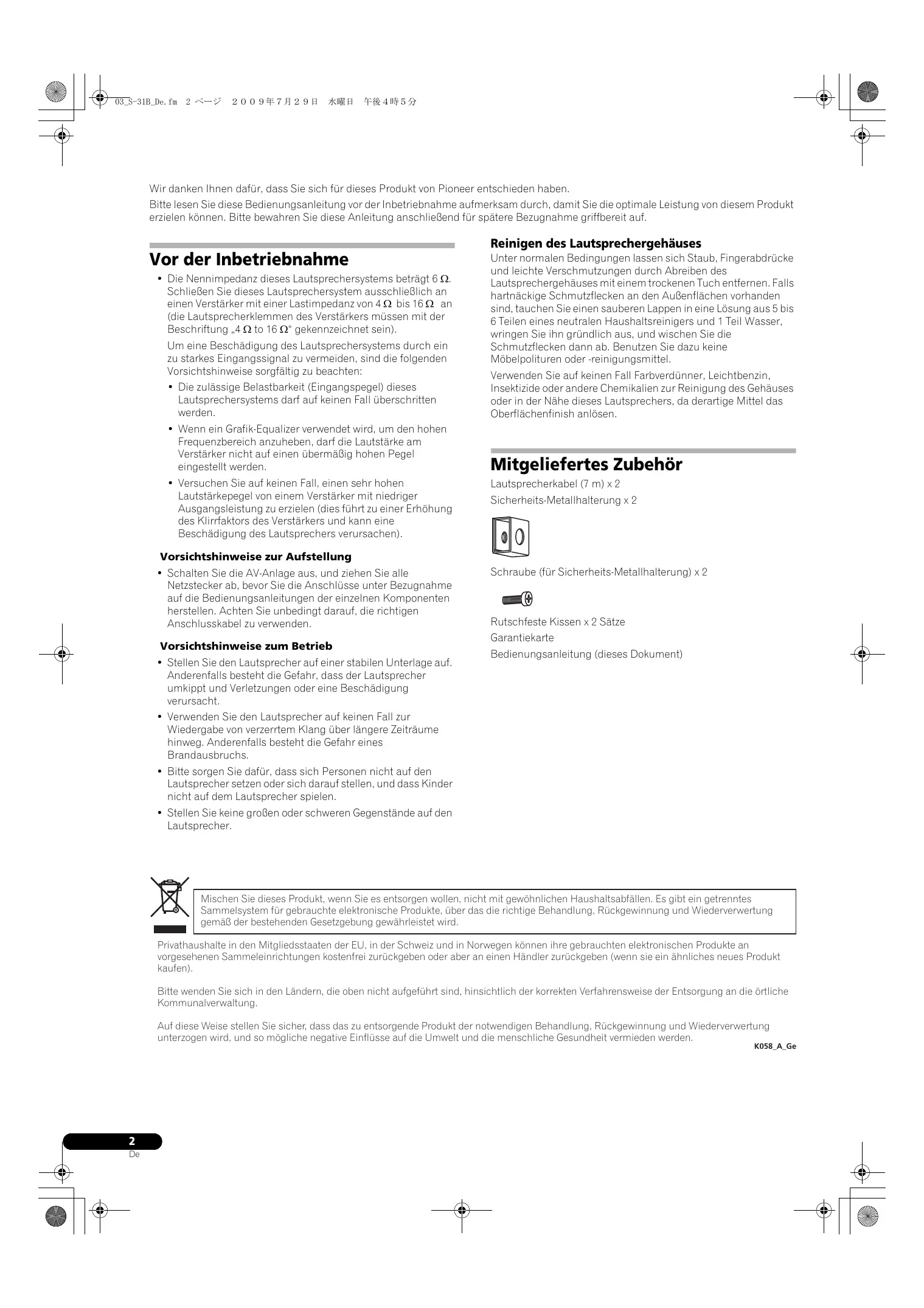

Wir danken Ihnen dafür, dass Sie sich für dieses Produkt von Pioneer entschieden haben.

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch, damit Sie die optimale Leistung von diesem Produkt erzielen können. Bitte bewahren Sie diese Anleitung anschließend für spätere Bezugnahme griffbereit auf.

Vor der Inbetriebnahme

- Die Nennimpedanz dieses Lautsprechersystems beträgt 6 Ω. Schließen Sie dieses Lautsprechersystem ausschließlich an einen Verstärker mit einer Lastimpedanz von 4 Ω bis 16 Ω an (die Lautsprecherklemmen des Verstärkers müssen mit der Beschriftung „4 Ω to 16 Ω“ gekennzeichnet sein).

Um eine Beschädigung des Lautsprechersystems durch ein zu starkes Eingangssignal zu vermeiden, sind die folgenden Vorsichtshinweise sorgfältig zu beachten:

• Die zulässige Belastbarkeit (Eingangspegel) dieses Lautsprechersystems darf auf keinen Fall überschritten werden.
• Wenn ein Grafik-Equalizer verwendet wird, um den hohen Frequenzbereich anzuheben, darf die Lautstärke am Verstärker nicht auf einen übermäßig hohen Pegel eingestellt werden.
• Versuchen Sie auf keinen Fall, einen sehr hohen Lautstärkepegel von einem Verstärker mit niedriger Ausgangsleistung zu erzielen (dies führt zu einer Erhöhung des Klirrfaktors des Verstärkers und kann eine Beschädigung des Lautsprechers verursachen).

Vorsichtshinweise zur Aufstellung

- Schalten Sie die AV-Anlage aus, und ziehen Sie alle Netzstecker ab, bevor Sie die Anschlüsse unter Bezugnahme auf die Bedienungsanleitungen der einzelnen Komponenten herstellen. Achten Sie unbedingt darauf, die richtigen Anschlusskabel zu verwenden.

Vorsichtshinweise zum Betrieb

• Stellen Sie den Lautsprecher auf einer stabilen Unterlage auf. Anderenfalls besteht die Gefahr, dass der Lautsprecher umkippt und Verletzungen oder eine Beschädigung verursacht.
• Verwenden Sie den Lautsprecher auf keinen Fall zur Wiedergabe von verzerrtem Klang über längere Zeiträume hinweg. Anderenfalls besteht die Gefahr eines Brandausbruchs.
• Bitte sorgen Sie dafür, dass sich Personen nicht auf den Lautsprecher setzen oder sich darauf stellen, und dass Kinder nicht auf dem Lautsprecher spielen.
• Stellen Sie keine großen oder schweren Gegenstände auf den Lautsprecher.

Reinigen des Lautsprechergehäuses

Unter normalen Bedingungen lassen sich Staub, Fingerabdrücke und leichte Verschmutzungen durch Abreiben des Lautsprechergehäuses mit einem trockenen Tuch entfernen. Falls hartnäckige Schmutzflecken an den Außenflächen vorhanden sind, tauchen Sie einen sauberen Lappen in eine Lösung aus 5 bis 6 Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser, wringen Sie ihn gründlich aus, und wischen Sie die Schmutzflecken dann ab. Benutzen Sie dazu keine Möbelpolituren oder -reinigungsmittel.

Verwenden Sie auf keinen Fall Farbverdünner, Leichtbenzin, Insektizide oder andere Chemikalien zur Reinigung des Gehäuses oder in der Nähe dieses Lautsprechers, da derartige Mittel das Oberflächenfinish anlösen.

Mitgeliefertes Zubehör

Lautsprecherkabel (7 m) x 2

Sicherheits-Metallhalterung x 2

Schraube (für Sicherheits-Metallhalterung) x 2

Rutschfeste Kissen x 2 Sätze

Garantiekarte

Bedienungsanleitung (dieses Dokument)

Mischen Sie dieses Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfällen. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet wird.

Privathaushalte in den Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei zurückgeben oder aber an einen Händler zurückgeben (wenn sie ein ähnliches neues Produkt kaufen).

Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die örtliche Kommunalverwaltung.

Auf diese Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

K058_A_Ge

Installationsverfahren

Wahl des Aufstellungsortes

• Die akustischen Verhältnisse im Hörraum üben einen starken Einfluss auf die Art der Schallabstrahlung von Lautsprechern aus.
• Um die optimale Klangqualität zu erhalten, sollten die Lautsprecher möglichst auf einem soliden Fußboden aufgestellt und wie in der nachstehenden Abbildung gezeigt platziert werden. Der Basspegel kann justiert werden, indem der Abstand zwischen Lautsprecher und Wand verringert oder erhöht wird. Stellen Sie die Lautsprecher jeweils im gleichen Abstand von der seitlichen Wand auf, um einen gut ausgewogenen Klang zu erzielen.

50 cm 20 cm 50° bis 60°

• Um einen einwandfreien Stereoeffekt zu erhalten, stellen Sie den linken und rechten Lautsprecher im gleichen Abstand von der Hörposition auf. Verwenden Sie Lautsprecherkabel der gleichen Länge für jeden Lautsprecher.
• Platzieren Sie den linken und rechten Frontlautsprecher möglichst auf der Ebene des Fernsehgerätes.
• Um den optimalen Surround Sound zu erhalten, sollte sich das Fernsehgerät zwischen dem linken und dem rechten Lautsprecher befinden, wobei diese in einem Winkel von 50 bis 60 Grad auf die Hörposition weisen.
• Wenn der Hörraum einen starken Nachhall aufweist, empfiehlt es sich, die Wände mit schwerem Stoff zu behängen und/oder einen Teppich auf den Boden zu legen, um den Schall zu dämpfen. Die besten Ergebnisse werden erzielt, wenn die Wände vollständig abgedeckt werden.
• Bei diesen Lautsprechern handelt es sich um Regalboxen; die beste Leistung wird bei Aufstellung auf einer stabilen, waagerechten Unterlage oberhalb des Fußbodens erzielt. Bei direkter Aufstellung auf dem Boden wird ein dröhnender, undefinierter Klang erzeugt. Idealerweise sollte jeder Lautsprecher so aufgestellt werden, dass sich der Hochtöner etwa auf dem Ohrenniveau des Hörers an der Hörposition befindet. Für optimale Klangqualität und Stabilität empfiehlt sich der Gebrauch des Lautsprecherständers CP-31B.

Achten Sie bei Verwendung des CP-31B

Lautsprecherständers darauf, diesen mit den mitgelieferten Schrauben zu befestigen.

(Einzelheiten hierzu finden Sie in der Bedienungsanleitung des CP-31B)

- Dieser Lautsprecher ist an der Unterseite mit zwei Schraubenlöchern ausgestattet. Diese Löcher sind zur gemeinsamen Verwendung von Lautsprecherhalterungen und Lautsprecherständern vorgesehen; Lautsprecherhalterungen sind im Fachhandel erhältlich und können zur Montage der Lautsprecher an einer Wand verwendet werden. Das nachstehende Diagramm zeigt den

Abstand und Durchmesser dieser Löcher. Achten Sie bei der Auswahl der Lautsprecherhalterung dafür, dass sie ein Tragvermögen von mindestens 2,5 kg besitzt. Bitte lesen Sie auch die Gebrauchsanweisung der Halterung aufmerksam durch. Unsachgemäß montierte Lautsprecher stellen eine Gefahrenquelle dar.

5-mm-Schrauben verwenden 60 mm

- Führen Sie eine im Fachhandel erhältliche verstärkte Schnur durch die Sicherheits-Metallhalterung, um den Lautsprecher sicher an der Wand zu befestigen. Vergewissern Sie sich, dass das Tragvermögen der Wand für das Gewicht des Lautsprechers ausreicht. Überzeugen Sie sich nach der Befestigung der Schnur, dass der Lautsprecher nicht umkippen kann.

Anbringen der Sicherheits-Metallhalterung für Kippschutz

• Befestigen Sie die Sicherheits-Metallhalterung nicht direkt an der Wand. Sie ist ausschließlich zum gemeinsamen Gebrauch mit einer verstärkten Schnur vorgesehen, um ein Umkippen des Lautsprechers zu verhindern.
• Befestigen Sie die Sicherheits-Metallhalterung mit der mitgelieferten Schraube sicher an der Rückwand des Lautsprechers.

Sicherheits- Metallhalterung Rückseite des Lautsprechers verstärkte Schnur

• Führen Sie wie im obigen Diagramm gezeigt zwei verstärkte Schnüre durch die Sicherheits-Metallhalterung, und befestigen Sie den Lautsprecher an der Wand.
• Vergewissern Sie sich vor der Montage der Lautsprecher an einer Wand oder Decke, dass die zur Befestigung vorgesehene Oberfläche ein Tragvermögen von mindestens 2,5 kg besitzt. Falls Sie das Tragvermögen nicht selbst ermitteln können, ziehen Sie bitte einen Fachmann zu Rate. Vergewissern Sie sich nach der Montage, dass die Lautsprecher sicher befestigt sind.

Wichtiger Hinweis

- Pioneer lehnt jegliche Haftung für Schäden ab, die durch Fehler bei Zusammenbau oder Aufstellung, eine unzureichende Verstärkung, zweckentfremdeten Gebrauch oder höhere Gewalt entstehen.

Anbringen der rutschfesten Kissen

Je nach Aufstellungsort kann sich die Verwendung der rutschfesten Kissen empfehlen. Befestigen Sie die Kissen an den vier Ecken der Unterseite des Lautsprechers. Bitte beachten Sie, dass die Kissen bei Aufstellung der Lautsprecher auf einer sehr glatten Unterlage ein Verrutschen u. U. nicht wirksam verhindern können; daher sind bei der Aufstellung glatte Unterlagen sorgfältig zu vermeiden.

Rutschfestes Kissen

Anbringen und Entfernen der Frontverkleidung

Es wird empfohlen, dieses Lautsprechersystem mit daran angebrachten Frontverkleidungen zu betreiben, doch können diese auf Wunsch abgenommen werden. Zum Abnehmen einer Frontverkleidung gehen Sie wie nachstehend beschrieben vor:

1 Zum Abnehmen der Frontverkleidung ergreifen Sie sie den Rand im unteren Bereich mit beiden Händen, und ziehen Sie sie sacht nach vorn, um den unteren Teil der Frontverkleidung vom Lautsprechergehäuse zu trennen. Verfahren Sie dann auf gleiche Weise im oberen Bereich, um die Frontverkleidung vollständig vom Lautsprecher zu trennen.

2 Zum Anbringen der Frontverkleidung halten Sie diese so, dass die dreieckige Markierung nach oben weist, bringen Sie die vier Stifte an der Rückseite der Frontverkleidung mit den Löchern im Lautsprechergehäuse zur Deckung, und drücken Sie die Frontverkleidung dann fest gegen den Lautsprecher.

ΔKΔ

Anschlüsse

Lautsprecherkabel für den Anschluss an einen Verstärker gehören nicht zum Lieferumfang dieses Lautsprechers.

Anschließen der Kabel

1 Schalten Sie den Verstärker aus.

2 Schließen Sie die Lautsprecherkabel an die Eingangsklemmen an der Rückwand jedes Lautsprechers an. Die roten Klemmen sind positiv (+), die schwarzen Klemmen negativ (−) gepolt.

Lösen Sie Knöpfe der Eingangsklemmen, führen Sie die Drähte der Lautsprecherkabel in die Löcher in den Polbolzen ein, und ziehen Sie dann die Knöpfe wieder an.

rote Klemme (+) schwarze Klemme (−) Lautsprecherkabel der spannungsführenden Seite Lautsprecherkabel der gemeinsamen Seite

3 Schließen Sie das andere Ende jedes Lautsprecherkabels an die Lautsprecherausgangsklemmen des Verstärkers an (Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Verstärkers).

• Bananenstecker können ebenfalls für den Anschluss an den Lautsprecherklemmen verwendet werden.
• Ziehen Sie nach dem Herstellen der Anschlüsse sacht an jedem Lautsprecherkabel, um sicherzustellen, dass die Drähte fest in den Klemmen sitzen. Lose Anschlüsse können Rauschen und Tonaussetzer verursachen.
• Falls die blanken Leiter von zwei Lautsprecherkabeln so weit aus den Klemmen hervorstehen, dass sie sich gegenseitig berühren, kann dies eine Überlastung des Verstärkers verursachen. In einem solchen Fall stellt der Verstärker möglicherweise den Betrieb ein, und es kann sogar zu einer Beschädigung des Verstärkers kommen.
• Falls einer der beiden Lautsprecher eines Lautsprecherpaars versehentlich mit vertauschter Polarität (+, −) an einen Verstärker angeschlossen wird, kann der normale Stereoeffekt nicht erzielt werden.

ACHTUNG

An den Lautsprecherklemmen dieses Gerätes liegt eine potentiell GEFÄHRLICHE Spannung an. Zur Vermeidung von Stromschlaggefahr ist unbedingt darauf zu achten, den Netzstecker beim Anschließen und Abtrennen der Lautsprecherkabel von der Netzsteckdose zu trennen, bevor irgendwelche nicht isolierten Teile berührt werden. D3-4-2-2-3_A_Ge

Technische Daten

Gehäuse. Bassreflex-Regalausführung

Aufbau 2-Wege-System

Tieftöner/Hochtöner 10-cm-Konus/2,5-cm-Kalotte

Impedanz 6 Ω

Frequenzgang 45 Hz bis 40 kHz

Empfindlichkeit....82 dB (2,83 V)

Maximale Belastbarkeit 120 W

Übernahmefrequenz....3 kHz

Außenabmessungen ..... 152 (B) mm x 235 (H) mm x 197 (T) mm

Masse.... 2,5 kg

Mitgeliefertes Zubehör

Lautsprecherkabel (7 m) 2

Sicherheits-Metallhalterung 2

Schraube (für Sicherheits-Metallhalterung)....2

Rutschfeste Kissen.... 2 Sätze

Garantiekarte

Bedienungsanleitung (dieses Dokument)

Hinweis

• Zwei Lautsprechersysteme gehören zum Lieferumfang des Modells S-31B-LR.
• Änderungen der technischen Daten und äußeren Aufmachung bleiben im Sinne der ständigen Produktverbesserung jederzeit vorbehalten.

ist eine Marke, mit der Geräte gekennzeichnet sind, die mit Pioneers Phase Control-Technologie ausgestattet sind. Diese Technologie gewährleistet eine hochwertige Klangreproduktion des betreffenden Gerätes durch eine Verbesserung der Gesamtphasenanpassung.

Veröffentlicht von Pioneer Corporation.

Urheberrechtlich geschützt © 2009 Pioneer Corporation.

Alle Rechte vorbehalten.
