S-31B-LR-QL - Luidspreker PIONEER - Gratis gebruiksaanwijzing en handleiding

Producttype	Passieve luidspreker
Merk	PIONEER
Model	S-31B-LR-QL
Kasttype	Boekenplank, bass-reflex
Configuratie	2-weg
Luidspreker voor lage tonen	Conus van 10 cm
Luidspreker voor hoge tonen	Koepel van 2,5 cm
Impedantie	6 Ω
Frequentiebereik	45 Hz – 40 kHz
Gevoeligheid	82 dB (2,83 V)
Maximaal ingangsvermogen	120 W
Overgangsfrequentie	3 kHz
Afmetingen (B x H x D)	152 x 235 x 197 mm
Gewicht	2,5 kg
Meegeleverde accessoires	2 luidsprekerkabels (7 m), 2 metalen veiligheidsbevestigingen, 2 schroeven, 2 sets antislipkussentjes, garantiekaart, gebruikshandleiding
Aansluiting	Schroefklemmen (rood +, zwart -)
Aanbevolen gebruik	Voor- of surroundluidspreker voor home cinema systeem
Onderhoud	Reinigen met een droge doek; vermijd verdunners, benzine, insecticiden
Veiligheid	Gebruik de veiligheidsbevestigingen om vallen te voorkomen; ga niet op de luidspreker zitten of staan; plaats niet op een instabiel oppervlak
Installatie	Plaats op een stevig en vlak oppervlak; de tweeters op oorhoogte; afstand van 50 cm tot muren
Versterkercompatibiliteit	Belastingsimpedantie 4 Ω tot 16 Ω
Garantie	Zie meegeleverde garantiekaart
Repareerbaarheid	Laat repareren door een erkende Pioneer-technicus

Veelgestelde vragen - S-31B-LR-QL PIONEER

Wat is de impedantie van de luidspreker S-31B-LR-QL?

De nominale impedantie is 6 Ω.

Welke versterkers kan ik met deze luidspreker gebruiken?

Gebruik een versterker met een belastingsimpedantie tussen 4 Ω en 16 Ω.

Hoe reinig ik de luidspreker?

Veeg de kast af met een droge doek. Indien nodig, gebruik een doek gedrenkt in een verdund neutraal reinigingsmiddel en goed uitgewrongen. Gebruik nooit verdunner, benzine of insecticide.

Kan ik de luidspreker aan de muur monteren? Hoe?

Ja, gebruik commerciële luidsprekerbeugels die minimaal 2,5 kg kunnen dragen. Bevestig de meegeleverde metalen veiligheidsbevestiging aan de achterkant en bevestig een versterkt koord aan een stevige muur.

Welke accessoires worden meegeleverd met de luidspreker?

De verpakking bevat: 2 luidsprekerkabels (7 m), 2 metalen veiligheidsbevestigingen, 2 schroeven, 2 sets antislipkussentjes, een garantiekaart en de gebruikshandleiding.

Wat is het maximale ondersteunde vermogen?

Het maximale ingangsvermogen is 120 W.

Hoe sluit ik de luidsprekerkabels aan?

Draai de aansluitingen aan de achterkant los, steek de draden (rood voor +, zwart voor -) erin en draai vast. Zorg dat de polariteiten correct zijn voor een goed stereo-effect.

Waar plaats ik de luidsprekers voor het beste geluid?

Plaats ze op een stevig oppervlak, minimaal 50 cm van de muren. Richt ze op 50-60° naar de luisterpositie. De tweeters moeten op oorhoogte zijn.

Kan ik een grafische equalizer met deze luidsprekers gebruiken?

Ja, maar verhoog de hoge frequenties niet overdreven om beschadiging van de luidsprekers te voorkomen.

Wat te doen bij vervorming?

Verminder het volume van de versterker. Langdurige vervorming kan de luidsprekers beschadigen. Probeer niet een versterker met laag vermogen te overbelasten.

GEBRUIKSAANWIJZING S-31B-LR-QL PIONEER

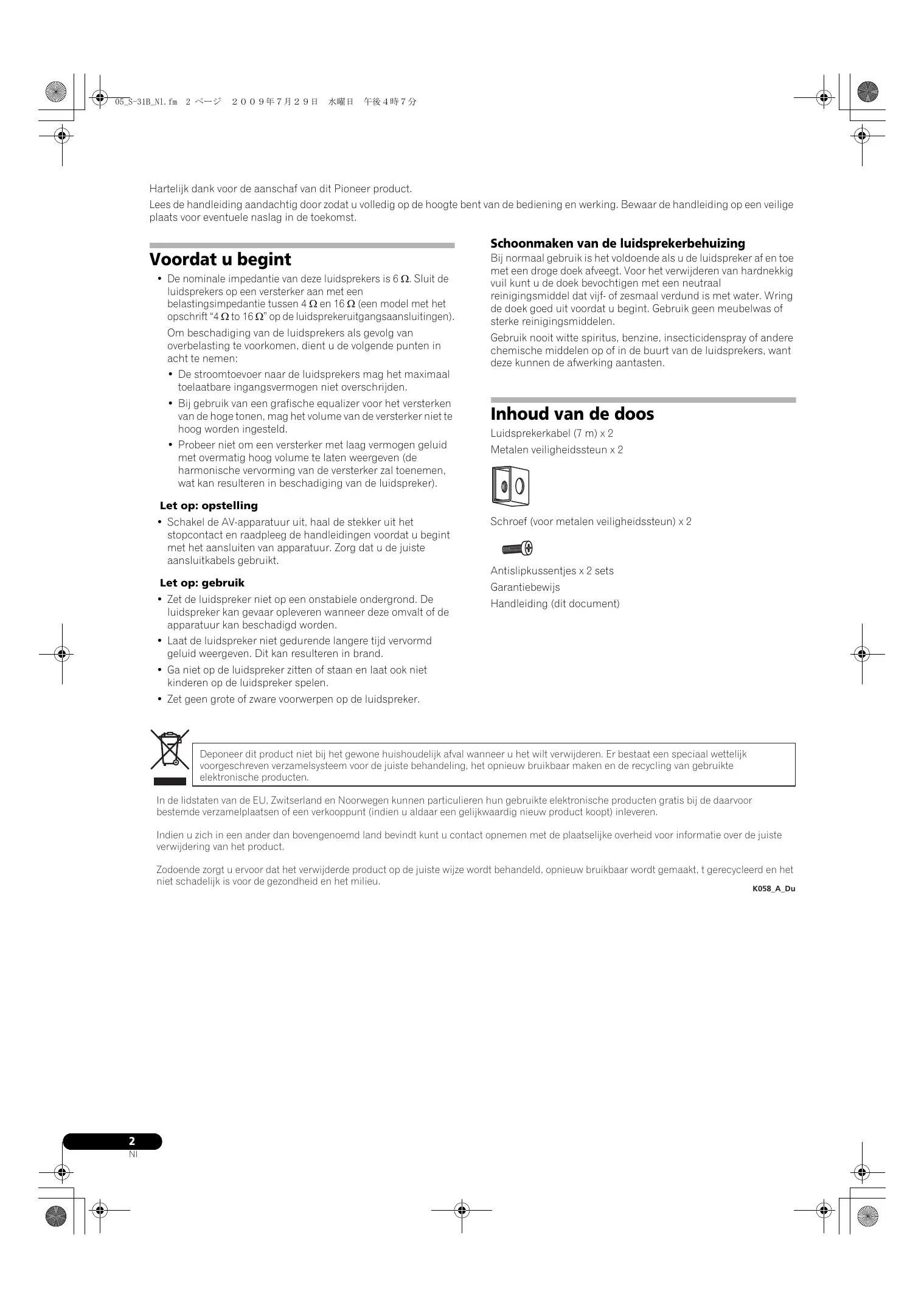

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees de handleiding aandachtig door zodat u volledig op de hoogte bent van de bediening en werking. Bewaar de handleiding op een veilige plaats voor eventuele naslag in de toekomst.

Voordat u begint

• De nominale impedantie van deze luidsprekers is 6 Ω. Sluit de luidsprekers op een versterker aan met een belastingsimpedantie tussen 4 Ω en 16 Ω (een model met het opschrift "4 Ω to 16 Ω" op de luidsprekeruitgangsaansluitingen).
  Om beschadiging van de luidsprekers als gevolg van overbelasting te voorkomen, dient u de volgende punten in acht te nemen:
• De stroomtoevoer naar de luidsprekers mag het maximaal toelaatbare ingangsvermogen niet overschrijden.
• Bij gebruik van een grafische equalizer voor het versterken van de hoge tonen, mag het volume van de versterker niet te hoog worden ingesteld.
• Probeer niet om een versterker met laag vermogen geluid met overmatig hoog volume te laten weergeven (de harmonische vervorming van de versterker zal toenemen, wat kan resulteren in beschadiging van de luidspreker).

Let op: opstelling

- Schakel de AV-apparatuur uit, haal de stekker uit het stopcontact en raadpleeg de handleidingen voordat u begint met het aansluiten van apparatuur. Zorg dat u de juiste aansluitkabels gebruikt.

Let op: gebruik

• Zet de luidspreker niet op een onstabiele ondergrond. De luidspreker kan gevaar opleveren wanneer deze omvalt of de apparatuur kan beschadigd worden.
• Laat de luidspreker niet gedurende langere tijd vervormd geluid weergeven. Dit kan resulteren in brand.
• Ga niet op de luidspreker zitten of staan en laat ook niet kinderen op de luidspreker spelen.
• Zet geen grote of zware voorwerpen op de luidspreker.

Schoonmaken van de luidsprekerbehuizing

Bij normaal gebruik is het voldoende als u de luidspreker af en toe met een droge doek afveegt. Voor het verwijderen van hardnekkig vuil kunt u de doek bevochtigen met een neutraal reinigingsmiddel dat vijf- of zesmaal verdund is met water. Wring de doek goed uit voordat u begint. Gebruik geen meubelwas of sterke reinigingsmiddelen.

Gebruik nooit witte spiritus, benzine, insecticidenspray of andere chemische middelen op of in de buurt van de luidsprekers, want deze kunnen de afwerking aantasten.

Inhoud van de doos

Luidsprekerkabel (7 m) x 2

Metalen veiligheidssteun x 2

Schroef (voor metalen veiligheidssteun) x 2

Antislipkussentjes x 2 sets

Garantiebewijs

Handleiding (dit document)

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

K058_A_Du

Installatie

Kiezen van een plaats voor de luidsprekers

• De geluiden die via de luidsprekers worden weergegeven, worden op verscheidene manieren beïnvloed door de omstandigheden in de luisterruimte.

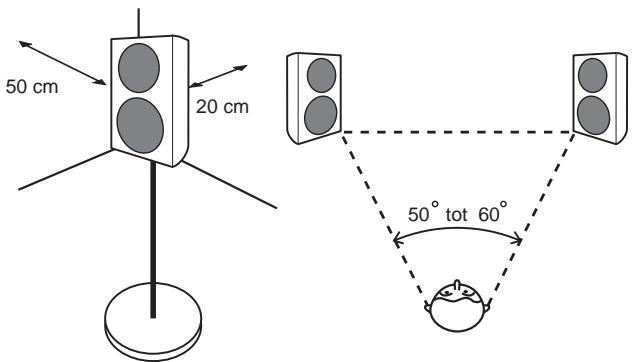

• Voor een optimale geluidsweergave dient u de luidsprekers op een stevige ondergrond te zetten en in de hieronder afgebeelde positie. Het niveau van de lage geluiden kan aangepast worden door de luidsprekers dichter of verder van de muur te zetten. Plaats de luidsprekers zo dat deze op gelijke afstand van de zijmuren staan om een gebalanceerde weergave te verkrijgen.

50 cm 20 cm 50° tot 60°

• Plaats de linker en de rechter luidspreker op gelijke afstand van uw luisterplaats voor een goed stereogeluid. Gebruik luidsprekerkabels van dezelfde lengte voor de luidsprekers.
• Zet de linker en de rechter voorluidspreker zo veel mogelijk op dezelfde lijn als de televisie.
• Om een optimale surroundweergave te verkrijgen, moet de televisie tussen de linker en de rechter luidspreker staan, terwijl de luidsprekers een hoek van 50 tot 60 graden maken met de luisterpositie.
• Als er veel nagalm in de kamer is, raden wij u aan dikke kleden aan de wanden te hangen en/of een vloerkleed op de grond te leggen om het geluid te absorberen. Voor een optimaal resultaat moet u de wanden volledig bedekken.
• Deze luidsprekers zijn boekenplanktype luidsprekers die de beste prestaties leveren wanneer ze op een stevig en horizontaal oppervlak worden geplaatst, dat op enige afstand is van de vloer. Als u de luidsprekers direct op de vloer zet, resulteert dit in een dreuned en niet goed gedefinieerd geluid. De tweeters moeten in het ideale geval op oorhoogte zijn wanneer u op de luisterplaats zit. Wij raden u aan de CP-31B luidsprekerstandaard te gebruiken voor een optimaal geluid en stabiliteit.

Als u besluit om de CP-31B luidsprekerstandaard te gebruiken, zorg er dan voor dat deze met de bijgeleverde schroeven wordt bevestigd. (Voor verdere informatie wordt u verwezen naar de handleiding van de CP-31B)

- Dit apparaat heeft twee schroefgaten in het onderpaneel. Deze gaten zijn bedoeld voor gebruik met luidsprekerbeugels en luidsprekerstandaards; luidsprekerbeugels zijn los verkrijgbaar en kunnen gebruikt worden om de luidsprekers aan een muur op te hangen. In de onderstaande afbeelding ziet u de afstand tussen de gaten en de grootte van de gaten. Wanneer u een luidsprekerbeugel uitkiest, let er dan op dat deze minimaal 2,5 kg kan dragen. Lees ook de instructies die bij de beugel worden geleverd. Luidsprekers die niet juist bevestigd zijn, leveren een gevaar op.

Gebruik 5 mm schroeven 60 mm

- Steek een stuk in de handel verkrijgbare binddraad door de metalen veiligheidssteun en bevestig de luidspreker stevig aan de muur. Zorg dat de muur waaraan u de luidspreker vastmaakt stevig genoeg is om het gewicht van de luidspreker te dragen. Controleer na het vastmaken van de luidspreker of deze niet meer kan omvallen.

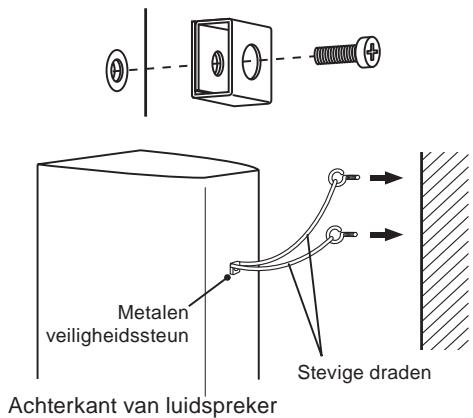

Montage van de metalen veiligheidssteun voor omvalpreventie

• Bevestig de metalen veiligheidssteun niet rechtstreeks aan de muur. De beugel mag alleen samen met een stevige draad worden gebruikt. Dit om te voorkomen dat de luidspreker toch nog omvalt.
• Maak de metalen veiligheidssteun stevig met de bijgeleverde schroef aan de achterkant van de luidspreker vast.

Metalen veiligheidssteun Stevige draden Achterkant van luidspreker

• Steek twee binddraden door de metalen veiligheidssteun en maak de luidspreker zoals boven getoond aan de muur vast.
• Als u de luidsprekers aan de muur of het plafond bevestigt, controleer dan eerst of het bevestigingsoppervlak minimaal 2,5 kg kan dragen. Als u dit niet zeker weet, roep dan de hulp van een vakman in.
  Controleer na de bevestiging of de luidsprekers stevig vastzitten.

Belangrijk

- Pioneer kan niet aansprakelijk worden gesteld voor beschadigingen als gevolg van een foutieve montage of bevestiging, onvoldoende versteviging, verkeerd gebruik van het product, natuurrampen enz.

Aanbrengen van de antislipkussentjes

Afhankelijk van de installatieplaats kan het nodig zijn om de antislipkussentjes aan te brengen. Breng de kussentjes op de vier hoeken aan van de luidsprekerkant die op de ondergrond rust. In sommige gevallen is het mogelijk dat de kussentjes niet voldoende wrijving geven om slippen te voorkomen, dus let er goed op dat de luidsprekers niet op een plaats staan waar ze kunnen gaan glijden.

Antislipkussentjes

Bevestigen en verwijderen van het front

Het wordt aanbevolen dit luidsprekersysteem te gebruiken met het front er aan bevestigd, echter dit kan indien gewenst verwijderd worden. Volg voor het verwijderen onderstaande instructies:

1 Om het front te verwijderen, houdt u uw vingers in de buurt van de onderkant tegen het front en trekt het front dan voorzichtig naar voren. Doe hetzelfde aan de bovenkant om het front volledig los te maken.

2 Om het front te bevestigen, houdt u het front met het driehoekje naar boven gekeerd vast en brengt dan de vier pennen aan de achterkant van het front tegenover de gaten in de luidspreker waarna u het front tegen de luidspreker drukt.

ΔK ΔH

Aansluitingen

Bij deze luidsprekers worden geen luidsprekerkabels geleverd voor aansluiting op een versterker.

Aansluiten van de kabels

1 Schakel de versterker uit.

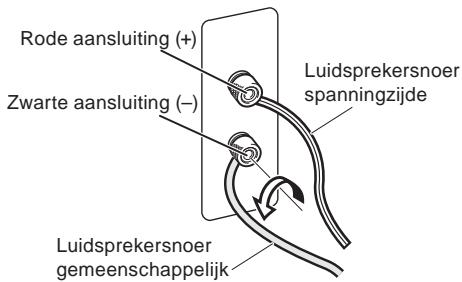

2 Sluit de luidsprekerkabels op de ingangsaansluitingen aan de achterkant van de luidspreker aan. De polariteit van de ingangsaansluitingen is rood voor positief (+) en zwart voor negatief (−).

Draai de knopjes op de ingangsaansluitingen los en steek de draden van de luidsprekerkabels in de aansluitingen, waarna u de knopjes weer vastdraait.

Rode aansluiting (+) Zwarte aansluiting (–) Luidsprekersnoer spanningzijde Luidsprekersnoer gemeenschappelijk

3 Sluit het andere uiteinde van de kabels aan op de luidspreker-uitgangsaansluitingen van de versterker (raadpleeg de handleiding van de versterker voor verdere informatie).

• U kunt ook een luidsprekerkabel met banaanstekker gebruiken.
• Nadat u de stekkers in de aansluitbussen hebt gestoken, trekt u lichtjes aan de kabels om te controleren of de stekkers stevig vastzitten. Een slecht contact kan resulteren in storingen of onderbrekingen in het geluid.
• Als de draden uit de aansluitingen steken en met elkaar in contact komen, zal dit een extra belasting voor de versterker betekenen. Het is mogelijk dat de versterker dan niet meer werkt en deze kan zelfs worden beschadigd.
• Als een luidsprekerpaar met de versterker is verbonden, maar een van de luidsprekers (links of rechts) met omgekeerde polariteit (+, -) is aangesloten, zal er geen normaal stereo-effect worden verkregen.

LET OP

Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u niet geïsoleerde onderdelen aanraakt. D3-4-2-2-3_A_D

Technische gegevens

Behuizing.... Basreflex, boekenplanktype
Luidsprekersysteem 2-wegsysteem
Woofer/tweeter 10 cm conus/2,5 cm koepel
Impedantie....6Ω
Frequentiebereik....45 Hz tot 40 kHz
Gevoeligheid 82 dB (2,83 V)
Maximaal ingangsvermogen 120 W
Wisselfrequentie....3 kHz
Buitenafmetingen.....152 (B) mm x 235 (H) mm x 197 (D) mm
Gewicht 2,5 kg

Bijgeleverde accessoires

Luidsprekerkabel (7 m).... 2

Metalen veiligheidssteun 2

Schroef (voor metalen veiligheidssteun) 2

Antislipkussentjes. 2 sets

Garantiebewijs

Handleiding (dit document)

Opmerking

• De S-31B-LR bestaat uit twee luidsprekersystemen.
• Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder voorafgaande kennisgeving.

is een handelsmerk dat op een product staat dat is uitgerust met Pioneer's Phase Control technologie. Met deze technologie is een hoogwaardige geluidsweergave via elke component mogelijk door verbetering van de totale fase-aanpassing.

Uitgegeven door Pioneer Corporation.

Alle rechten voorbehouden.
