S-31B-LR-QL - Caixa de som PIONEER - Manual de utilização gratuito

Tipo de produto	Caixa acústica passiva
Marca	PIONEER
Modelo	S-31B-LR-QL
Tipo de caixa	Biblioteca, bass-reflex
Configuração	2 vias
Alto-falante de graves	Cone de 10 cm
Alto-falante de agudos	Dome de 2,5 cm
Impedância	6 Ω
Resposta em frequência	45 Hz – 40 kHz
Sensibilidade	82 dB (2,83 V)
Potência de entrada máxima	120 W
Frequência de crossover	3 kHz
Dimensões (L x A x P)	152 x 235 x 197 mm
Peso	2,5 kg
Acessórios fornecidos	2 cabos de caixa acústica (7 m), 2 fixações metálicas de segurança, 2 parafusos, 2 conjuntos de almofadas antiderrapantes, cartão de garantia, manual de instruções
Conexão	Terminais de parafuso (vermelho +, preto -)
Uso recomendado	Caixa acústica frontal ou surround para sistema home theater
Manutenção	Limpeza com um pano seco; evitar diluentes, benzina, inseticidas
Segurança	Usar as fixações de segurança para evitar queda; não sentar ou subir na caixa acústica; não colocar em superfície instável
Instalação	Colocar em uma superfície sólida e plana; os tweeters à altura do ouvido; distância de 50 cm das paredes
Compatibilidade do amplificador	Impedância de carga 4 Ω a 16 Ω
Garantia	Ver cartão de garantia fornecido
Reparabilidade	Confiar a um técnico autorizado Pioneer

Perguntas frequentes - S-31B-LR-QL PIONEER

Qual é a impedância da caixa acústica S-31B-LR-QL?

A impedância nominal é de 6 Ω.

Quais amplificadores posso usar com esta caixa acústica?

Use um amplificador cuja impedância de carga esteja entre 4 Ω e 16 Ω.

Como limpar a caixa acústica?

Limpe a caixa com um pano seco. Se necessário, use um pano embebido em detergente neutro diluído e bem torcido. Nunca use diluentes, benzina ou inseticidas.

Posso montar a caixa acústica na parede? Como?

Sim, use suportes de parede comerciais capazes de suportar pelo menos 2,5 kg. Fixe a fixação metálica de segurança fornecida na parte traseira e prenda um cabo reforçado a uma parede sólida.

Quais acessórios são fornecidos com a caixa acústica?

A embalagem contém: 2 cabos de caixa acústica (7 m), 2 fixações metálicas de segurança, 2 parafusos, 2 conjuntos de almofadas antiderrapantes, um cartão de garantia e o manual de instruções.

Qual é a potência máxima suportada?

A potência de entrada máxima é de 120 W.

Como conectar os cabos da caixa acústica?

Desaperte os terminais na parte traseira, insira os fios (vermelho para +, preto para -) e aperte. Certifique-se de que as polaridades são respeitadas para um efeito estéreo correto.

Onde colocar as caixas acústicas para melhor som?

Coloque-as em uma superfície sólida, a pelo menos 50 cm das paredes. Oriente-as a 50-60° em direção à posição de audição. Os tweeters devem estar à altura do ouvido.

Posso usar um equalizador gráfico com estas caixas acústicas?

Sim, mas não aumente excessivamente as altas frequências para evitar danificar os alto-falantes.

O que fazer em caso de distorção?

Reduza o volume do amplificador. A distorção prolongada pode danificar os alto-falantes. Não tente forçar um amplificador de baixa potência.

MANUAL DE UTILIZADOR S-31B-LR-QL PIONEER

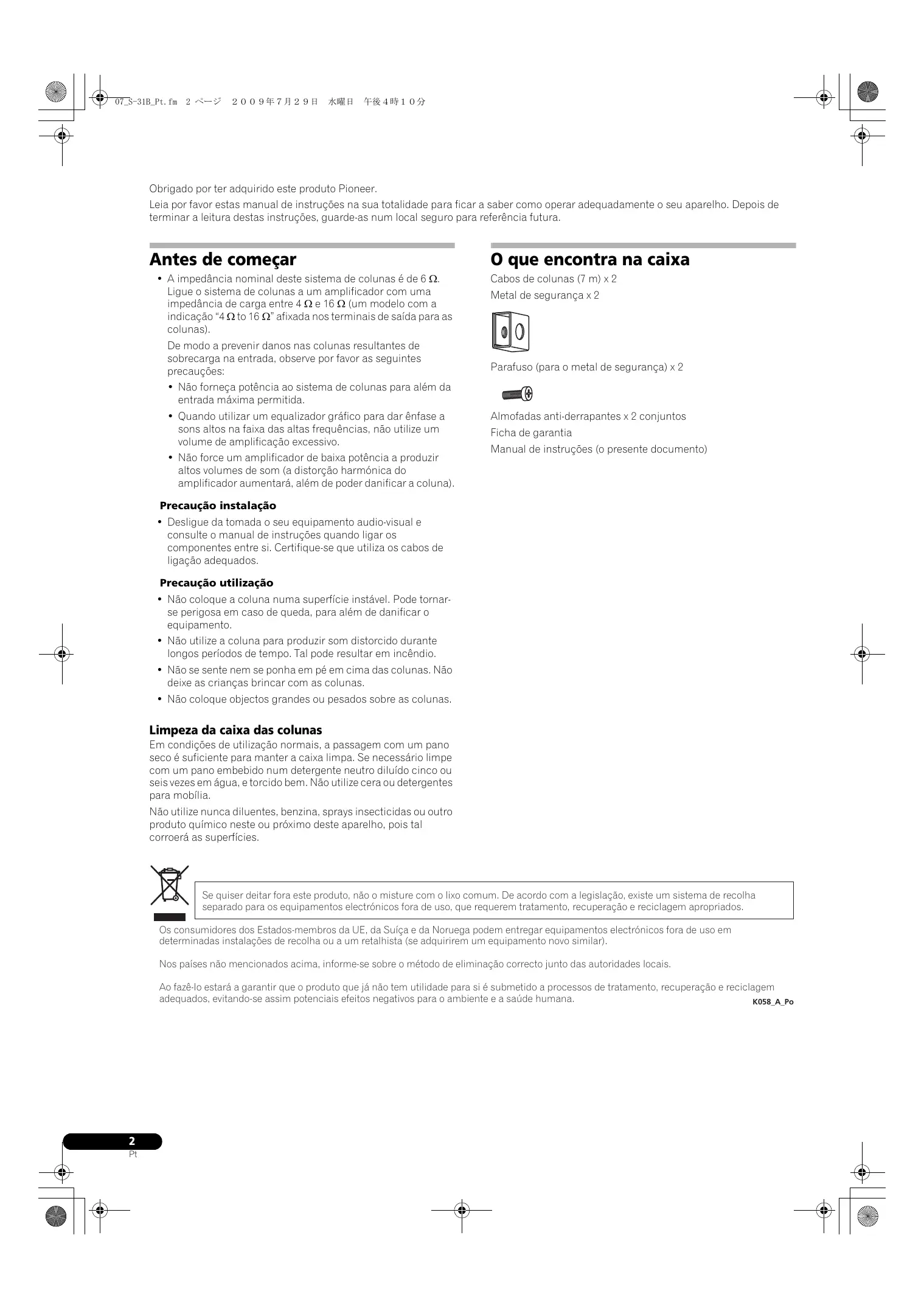

Obrigado por ter adquirido este produto Pioneer.

Leia por favor estas manual de instruções na sua totalidade para ficar a saber como operar adequadamente o seu aparelho. Depois de terminar a leitura destas instruções, guarde-as num local seguro para referência futura.

Antes de começar

- A impedância nominal deste sistema de colunas é de 6 Ω. Ligue o sistema de colunas a um amplificador com uma impedância de carga entre 4 Ω e 16 Ω (um modelo com a indicação “4 Ω to 16 Ω” afixada nos terminais de saída para as colunas).

De modo a prevenir danos nas colunas resultantes de sobrecarga na entrada, observe por favor as seguintes precauções:

• Não forneça potência ao sistema de colunas para além da entrada máxima permitida.
• Quando utilizar um equalizador gráfico para dar ênfase a sons altos na faixa das altas frequências, não utilize um volume de amplificação excessivo.
• Não force um amplificador de baixa potência a produzir altos volumes de som (a distorção harmónica do amplificador aumentará, além de poder danificar a coluna).

Precaução instalação

- Desligue da tomada o seu equipamento audio-visual e consulte o manual de instruções quando ligar os componentes entre si. Certifique-se que utiliza os cabos de ligação adequados.

Precaução utilização

• Não coloque a coluna numa superfície instável. Pode tornarse perigosa em caso de queda, para além de danificar o equipamento.
• Não utilize a coluna para produzir som distorcido durante longos períodos de tempo. Tal pode resultar em incêndio.
• Não se sente nem se ponha em pé em cima das colunas. Não deixe as crianças brincar com as colunas.
• Não coloque objectos grandes ou pesados sobre as colunas.

Limpeza da caixa das colunas

Em condições de utilização normais, a passagem com um pano seco é suficiente para manter a caixa limpa. Se necessário limpe com um pano embebido num detergente neutro diluído cinco ou seis vezes em água, e torcido bem. Não utilize cera ou detergentes para mobília.

Não utilize nunca diluentes, benzina, sprays insecticidas ou outro produto químico neste ou próximo deste aparelho, pois tal corroerá as superfícies.

Se quiser deitar fora este produto, não o misture com o lixo comum. De acordo com a legislação, existe um sistema de recolha separado para os equipamentos electrónicos fora de uso, que requerem tratamento, recuperação e reciclagem apropriados.

Os consumidores dos Estados-membros da UE, da Suíça e da Noruega podem entregar equipamentos electrónicos fora de uso em determinadas instalações de recolha ou a um retalhista (se adquirirem um equipamento novo similar).

Nos países não mencionados acima, informe-se sobre o método de eliminação correcto junto das autoridades locais.

Ao fazê-lo estará a garantir que o produto que já não tem utilidade para si é submetido a processos de tratamento, recuperação e reciclagem adequados, evitando-se assim potenciais efeitos negativos para o ambiente e a saúde humana. K058.

O que encontra na caixa

Cabos de colunas (7 m) x 2

Metal de segurança x 2

Parafuso (para o metal de segurança) x 2

Manual de instruções (o presente documento)

Como instalar

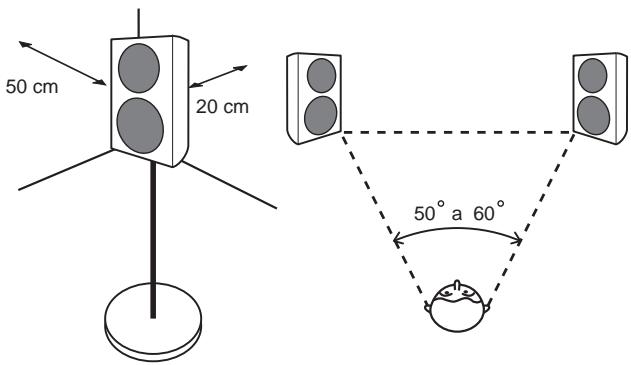

Escolha do local onde colocar os sistemas de colunas

• Os sons produzidos através do sistema de colunas são facilmente afectados, de modo subtil, pelas condições do espaço de audição.
• Para uma melhor audição, escolha uma superfície sólida para a colocação das colunas, e posicione as colunas tal como apresentado abaixo. O nível dos baixos pode ser ajustado aproximando ou afastando as colunas da parede. Ajuste as colunas de modo a que fiquem equidistantes das paredes laterais, de modo a assegurar um som equilibrado.

50 cm 20 cm 50° a 60°

• Para um bom som esterefónico coloque as colunas esquerda e direita a igual distância da posição de audição. Utilize cabos do mesmo comprimento para cada coluna.
• Tanto quanto possível, coloque as colunas frontais esquerda e direita no mesmo nível do ecrã de televisão.
• Para obter um som envolvente óptimo, deve colocar o televisor entre a coluna esquerda e a coluna direita, com as colunas formando um ângulo entre 50 e 60 graus em direcção da posição de audição.
• Se o quarto tiver muita reverberação, recomendamos pendurar tecidos fortes nas paredes, e/ou colocar uma carpete no chão para absorver o som. Para os melhores resultados, cubra as paredes completamente.
• Estas colunas são colunas tipo prateleira que apresentam o seu melhor desempenho quando colocadas sobre uma superfície sólida e de nível, afastada do chão. A colocação das colunas directamente sobre o solo resulta num som de estrondo, indefinido. Idealmente, os tweeters devem ser colocados à altura dos ouvidos do ouvinte quando este estiver sentado na posição de audição. Recomendamos a utilização do suporte de colunas CP-31B para um obter o melhor som e para a estabilidade das colunas.

Se escolher utilizar o suporte de colunas CP-31B, certifique-se que o fixou com os parafusos fornecidos. (para mais detalhes, consulte o manual de instruções do suporte CP-31B)

- Este aparelho tem dois orifícios roscados no painel da base. Estes orifícios destinam-se a serem utilizados com os suportes para colunas e stands para colunas. Os suportes para colunas estão disponíveis no mercado, podendo ser utilizados para montar as colunas na parede. O diagrama abaixo mostra o espaçamento e as dimensões dos orifícios. Quando escolher um suporte para colunas, certifique-se que este consegue suportar pelo menos 2,5 kg. Leia também por favor as instruções que acompanham o suporte. Colunas montadas incorrectamente constituem um perigo.

Utilize parafusos de 5 mm 60 mm

- Passe um fio reforçado disponível no mercado através do metal de segurança de modo a fixar firmemente as colunas à parede. Certifique que a parede na qual vai fixar a coluna é forte suficiente para suportar o peso da coluna. Depois de fixar a coluna, certifique-se que esta não cai.

Montagem do metal de segurança para prevenção de quedas

• Não fixe o metal de segurança directamente na parede. Deve ser utilizada apenas em conjunção com um fio reforçado, de modo a pervenir a queda da coluna.
• Utilizando os parafusos fornecidos, fixe firmemente o metal de segurança à parte anterior da coluna.

Metal de segurança Traseira da coluna Fio reforçado

• Passe dois fios reforçados através do metal de segurança, e fixe a coluna à parede, tal como ilustrado acima.
• Se montar as colunas na parece ou tecto, certifique-se primeiro que a superfície de montagem suporta pelo menos 2,5 kg. Se não tiver a certeza da capacidade de suporte, procure o conselho de um profissional.
  Depois de instalar, certifique-se que as colunas estão fixadas firmemente.

Importante

- A Pioneer não assume qualquer responsabilidade sobre danos resultantes da montagem, fixação deficiente, reforço insuficiente, má utilização do produto, actos da natureza, etc.

Aplicação das almofadas anti-derrapantes

A utilização de almofadas anti-derrapantes depende do local de instalação. Aplique as almofadas nos quatro cantos do lado da coluna que irão estar em contacto com o chão. Note que, dependendo do local, as almofadas podem não oferecer tracção suficiente para prevenir o deslizamento, de modo a que deve tomar cuidado para não instalar as colunas em locais onde fiquem sujeitas a deslizamentos.

Almofadas anti-derrapantes

Colocar e Retirar a Grelha

Recomendamos a utilização deste sistema de colunas com a grelha colocada, mas esta pode ser retirada se assim pretendido. Para retirar siga estas instruções:

1 Para retirar a grelha, coloque os seus dedos na parte exterior da grelha, junto à parte inferior e puxe suavemente para fora.
2 Para voltar a colocar a grelha, segure a grelha da coluna com o símbolo triangular apontando para cima, alinhe depois os quatro espigões existentes na parte anterior da grelha com os orifícios na coluna e pressione firmemente.

Esta coluna não inclui cabos de coluna para ligar a um amplificador.

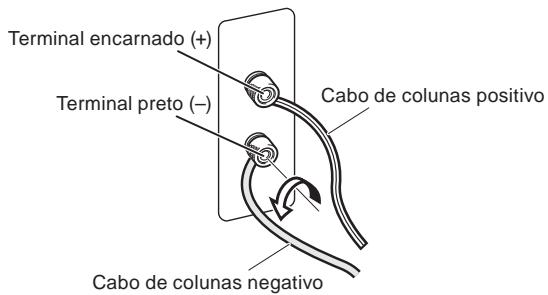

Ligação dos cabos

1 Desligue a alimentação do seu amplificador.
2 Ligue os cabos da coluna aos terminais de entrada na parte anterior da coluna. No que diz respeito à polaridade de entrada, o encarnado é positivo (+) e o preto é negativo (-).

Afrouxe as porcas nos terminais de entrada e insira os cabos em cada um dos oríficios do poste do terminal. Aperte depois as porcas.

Terminal encarnado (+) Terminal preto (−) Cabo de colunas positivo Cabo de colunas negativo

3 Ligue as outras extremidades dos cabos aos terminais de saída para colunas, no amplificador (para mais detalhes, consulte o manual de utilizador do seu amplificador).

• Pode também ligar os terminais da coluna utilizando uma ficha banana.
• Depois de ligar as fichas, puxe os cabos levemente para se certificar que as extremidades destes se encontram ligadas firmemente aos terminais. Ligações deficientes podem criar ruído e interrupção no som.
• Se os fios dos cabos sairem dos terminais e entrarem em contacto um com o outro, induzirão uma carga excessiva no amplificador. Tal pode fazer com que o amplificador deixe de funcionar, podendo mesmo danificar o amplificador.
• Quando utilizar o conjunto de colunas ligadas a um amplificador, não conseguirá obter o efeito estereofónico usual se a polaridade (+, -) de uma das colunas (esquerda ou direita) estiver invertida.

CUIDADO

Estes terminais de coluna estão sob voltagem

PERIGOSA. Para evitar o risco de choque eléctrico ao ligar ou desligar os cabos de coluna, desligue o cabo de alimentação de energia antes de tocar em quaisquer componentes não isolados. D3-4-2-2-3_A_Po

Especificações

Caixa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tipo prateleira, reflexo de baixos

Configuração....2 vias

Woofer/Tweeter....10 cm cone/2,5 cm em cúpula

Impedância 6 Ω

Resposta em frequência ..... 45 Hz a 40 kHz

Sensibilidade....82 dB (2,83 V)

Potência máxima de entrada.... 120 W

Frequência de crossover ....3 kHz

Dimensões exteriores..... 152 (L) mm x 235 (A) mm x 197 (P) mm

Peso 2,5 kg

Acessórios fornecidos

Cabos de colunas (7 m) 2

Metal de segurança 2

Parafuso (para o metal de segurança) 2

Manual de instruções (o presente documento)

Nota

• O S-31B-LR vem equipado com dois sistemas de colunas.
• Especificações e concepção sujeitas a possíveis modificações sem aviso prévio, devido a melhoramentos.

é um marca registada colocada num produto com

tecnologia Controlo de Fase Pioneer. Esta tecnologia permite uma reprodução sonora de alto grau através de cada componente, melhorando o emparelhamento geral de fases.

Todos os direitos reservados.
