Vi ringraziamo per avere acquistato questo prodotto Pioneer. Prima di usare il prodotto, leggere questo istruzioni per l’uso in modo da saperlo utilizzare correttamente. Finito di leggerle, conservarle in un luogo sicuro per poterle riutilizzare in futuro.

Prima di cominciare • L’impedenza nominale di questo diffusore è 6 Ω. Collegare il diffusore ad un amplificatore con un’impedenza di carico che vada da 4 Ω a 16 Ω (un modello con da “4 Ω to 16 Ω” stampati sui terminali di uscita dei diffusori).

Contenuto della confezione Cavo dei diffusori (7 m) x 2 Pezzo di sicurezza in metallo x 2

Per evitare danni al diffusore dovuti al sovraccarico di segnale in ingresso, osservare le seguenti norme: • Non alimentare il diffusore con potenza oltre il massimo concesso. • Se si usa un equalizzatore grafico per enfatizzare forti suoni di alta frequenza, non usare volumi eccessivi dell’amplificatore. • Non tentare di forzare un amplificatore di bassa potenza a produrre alti volumi. La distorsione armonica dell’amplificatore aumenterebbe e potreste danneggiare il diffusore.

Vite (per il pezzo di sicurezza in metallo) x 2

Cuscinetti antiscivolamento x 2 set Scheda di garanzia Istruzioni per l’uso (questo documento)

Attenzione: installazione • Prima di fare collegamenti, spegnere i propri componenti AV, scollegarli e consultarne i manuali. Controllare di avere usato i cavi di collegamento corretti. Attenzione: in uso • Non installare il diffusore su superfici poco stabili. Esso in caso di caduta può causare incidenti e danneggiarsi. • Non fare emettere al diffusore suono distorto per lunghi periodi. Questo può provocare incendi. • Non sedere o appoggiarsi al diffusore, e non lasciare che i bambini ci giochino. • Non posare oggetti grandi o pesanti sul diffusore.

Pulizia del cabinet dei diffusori Normalmente per mantenere pulito il diffusore dovrebbe bastare un panno morbido ed asciutto. Se necessario, passarlo con un panno inumidito con un detergente neutro diluito cinque o sei volte con acqua, quindi strizzarlo bene. Non usare cere o pulenti per mobilia. Non usare mai diluenti, benzina, spray insetticidi o altre sostanze chimiche su o vicino a quest’unità, dato che essi ne corrodono la superficie.

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo. I privati cittadini dei paesi membri dell’UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile). Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento. In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull’ambiente e sulla vita dell’uomo.

Norme di installazione Scelta della posizione di installazione dei diffusori • I suoni riprodotti dal diffusore vengono facilmente influenzati dalle condizioni dell’ambiente di ascolto. • Per ottenere il suono migliore possibile, scegliere un pavimento solido sul quale appoggiare i diffusori e posizionarli nel modo visto di seguito. Il livello dei bassi può venire regolato avvicinando o allontanando i diffusori dalle pareti. Regolare i diffusori in modo che siano equidistanti dalle rispettive pareti in modo che il suono sia bilanciato.

• Far passare una corda robusta da acquistarsi separatamente attraverso il pezzo di sicurezza in metallo in modo da fissare bene il diffusore al muro. Controllare che il muro cui il diffusore è fissato sia sufficientemente robusto per sostenere il peso del diffusore. Dopo aver fissato il diffusore, controllare che non possa cadere.

Installazione del pezzo di sicurezza in metallo di prevenzione delle cadute • Non fissare il pezzo di sicurezza in metallo direttamente al muro. Deve venire usato solo con una corda robusta in modo che il diffusore non abbia a cadere. • Usare la vite acclusa per fermare bene il pezzo di sicurezza in metallo al retro del diffusore.

• I diffusori sinistro e destro per garantire una buona stereofonia devono essere equidistanti dalla posizione di ascolto. Usare per ciascun diffusore cavi della stessa lunghezza.

• Per ottenere un suono surround ottimale, il televisore si deve trovare fra i diffusori sinistro e destro e questi devono avere un angolo di 50 a 60 gradi rispetto alla posizione di ascolto. • Se la stanza ha molto riverbero, si raccomandano tendaggi pesanti sulle pareti e/o tappeti sul pavimento per smorzarlo. Per ottenere risultati ottimali, coprire del tutto le pareti. • Questi diffusori sono del tipo da scaffale e danno le loro massime prestazioni se appoggiati su di una superficie solida ed in piano. Posando i diffusori direttamente sul pavimento si avrà un suono rimbombante e poco definito. In condizioni ideali i tweeter devono trovarsi a livello degli orecchi nella posizione di ascolto. Raccomandiamo di usare la base per diffusori CP-31B per assicurarsi un suono ottimale e grande stabilità.

• Fare passare due corde robuste attraverso il pezzo di sicurezza in metallo e fissare il diffusore al muro nel modo indicato qui sopra.

• Se possibile, porre i diffusori anteriori sinistro e destro sullo stesso piano del televisore.

Pezzo di sicurezza in metallo

• Se si installano i diffusori su di un muro o soffitto, controllare che la superficie scelta regga almeno 2,5 kg. Se non si è sicuri possa sopportare tale peso, consultare un tecnico specializzato. Dopo averli installati, controllare che i diffusori siano ben fissati.

Importante • Pioneer non si assume alcuna responsabilità per danni risultanti da una scorretta messa in posa, un insufficiente rinforzo, un uso scorretto del prodotto, catastrofi naturali, ecc.

Se si sceglie la base per diffusori CP-31B, non mancare di fissarla usando le viti in dotazione. (per maggiori dettagli, consultare le istruzioni per l’uso della CP-31B) • Questa unità ha due fori per viti sul suo fondo. Questi fori vanno usati insieme alle staffe dei diffusori ed alle loro basi; le staffe dei diffusori sono disponibili in commercio e possono venire usate per installare i diffusori su di un muro. Il diagramma seguente mostra le distanze e le dimensioni dei fori. Nello scegliere una staffa per diffusori, controllare che regga un minimo di 2,5 kg diffusori. Leggere anche le istruzioni in dotazione alla staffa. I diffusori non installati correttamente sono un pericolo. Usare viti da 5 mm

Applicazione dei cuscinetti antiscivolamento L’uso dei cuscinetti antiscivolamento è raccomandato in certe posizioni di installazione. Applicare i cuscinetti ai quattro angoli del fondo del diffusore. Tenere presente che, a seconda della posizione, i cuscinetti possono non offrire sufficiente resistenza per impedire lo scivolamento dei diffusori, che quindi devono venire installati in posizioni che non causino scivolamenti.

Collegamenti Questo diffusore non include cavi per diffusori usati per il collegamento con un amplificatore.

Collegamento dei cavi 1

Cuscinetti antiscivolamento

Spegnere l’amplificatore.

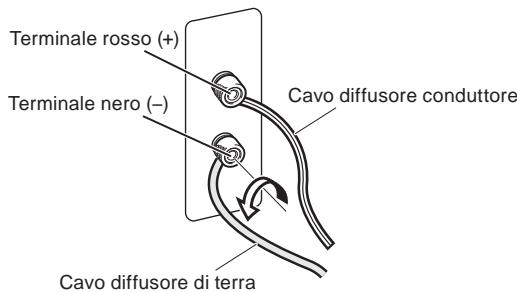

2 Collegare i cavi dei diffusori ai terminali di ingresso sul retro del diffusore. Il terminale dei diffusori positivo (+) è rosso, quello negativo (–) nero. Allentare le manopole dei terminali di ingresso ed inserire i fili dei diffusori in ciascun foro dei terminali, quindi stringere le manopole. Terminale rosso (+)

Applicazione e rimozione della griglia Si raccomanda di usare questi diffusori con la griglia al suo posto, ma essa può venire tolta se desiderato. Per farlo, fare quanto segue: 1 Per togliere la griglia, mettere le dita al suo esterno vicino al fondo e tirare piano in fuori. Fare lo stesso poi in alto e staccarla. 2 Per riapplicarla, tenerla con il simbolo del triangolo rivolto in alto ed allineare i quattro spinotti sul retro della griglia con i fori del diffusore, poi spingere.

Cavo diffusore conduttore

Cavo diffusore di terra

3 Collegare le estremità dei cavi ai terminali di uscita dei diffusori dell’amplificatore. Per maggiori dettagli, consultare il manuale del proprio amplificatore. • Potete anche collegare i terminali dei diffusori con uno spinotto a banana. • Dopo aver rimesso a posto i tappi, tirare leggermente i cavi per controllare che siano ben collegati ai rispettivi terminali. Collegamenti scadenti possono causare rumore ed interruzioni del suono. • Se i conduttori dei cavi fuoriescono dai terminali ed entrano in contatto l’uno con l’altro, il carico posto sull’amplificatore è eccessivo. Questo può impedirne il funzionamento o addirittura danneggiarlo. • Se si usano dei diffusori collegati ad un amplificatore, non si otterrà un normale effetto stereo se la polarità (+, –) di uno dei diffusori (destro o sinistro) viene invertita.

AVVERTENZA I terminali degli altoparlanti sono sotto tensione, alla stessa PERICOLOSA tensione della corrente di rete. Per prevenire rischi di folgorazioni nel corso delle operazioni di collegamento o di distacco dei cavi degli altoparlanti, staccare il cavo di alimentazione principale prima di toccare qualsiasi parte non isolata. D3-4-2-2-3_A_It

• L’S-31B-LR viene spedito con un dotazione due diffusori. • I dati tecnici ed il design sono soggetti a modifiche senza preavviso a causa di migliorie.

è un marchio di fabbrica messo sul prodotto che utilizza la tecnologia Phase Control di Pioneer. Questa tecnologia permette una riproduzione audio di alta qualità attraverso i vari componenti regolandone la fase.
