S-31B-LR-QL - Embarazada PIONEER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz pasivo
Marca	PIONEER
Modelo	S-31B-LR-QL
Tipo de recinto	Biblioteca, bass-reflex
Configuración	2 vías
Altavoz de graves	Cono de 10 cm
Altavoz de agudos	Domo de 2,5 cm
Impedancia	6 Ω
Respuesta en frecuencia	45 Hz – 40 kHz
Sensibilidad	82 dB (2,83 V)
Potencia de entrada máxima	120 W
Frecuencia de cruce	3 kHz
Dimensiones (An x Al x Pr)	152 x 235 x 197 mm
Peso	2,5 kg
Accesorios incluidos	2 cables de altavoz (7 m), 2 fijaciones metálicas de seguridad, 2 tornillos, 2 juegos de almohadillas antideslizantes, tarjeta de garantía, manual de instrucciones
Conexión	Bornes de tornillo (rojo +, negro -)
Uso recomendado	Altavoz frontal o surround para sistema de cine en casa
Mantenimiento	Limpieza con un paño seco; evitar diluyentes, bencina, insecticidas
Seguridad	Usar las fijaciones de seguridad para evitar caídas; no sentarse ni subirse al altavoz; no colocar sobre superficie inestable
Instalación	Colocar sobre una superficie sólida y plana; los tweeters a la altura del oído; distancia de 50 cm de las paredes
Compatibilidad con amplificador	Impedancia de carga 4 Ω a 16 Ω
Garantía	Ver tarjeta de garantía incluida
Reparabilidad	Confiar a un técnico autorizado Pioneer

Preguntas frecuentes - S-31B-LR-QL PIONEER

¿Cuál es la impedancia del altavoz S-31B-LR-QL?

La impedancia nominal es de 6 Ω.

¿Qué amplificadores puedo usar con este altavoz?

Use un amplificador cuya impedancia de carga esté entre 4 Ω y 16 Ω.

¿Cómo limpiar el altavoz?

Limpie la carcasa con un paño seco. Si es necesario, use un paño humedecido con un detergente neutro diluido, luego bien escurrido. Nunca use diluyentes, bencina o insecticidas.

¿Puedo montar el altavoz en la pared? ¿Cómo?

Sí, use soportes de altavoz comerciales capaces de soportar al menos 2,5 kg. Fije la fijación metálica de seguridad incluida en la parte trasera y ate un cordón reforzado a una pared sólida.

¿Qué accesorios se incluyen con el altavoz?

El embalaje contiene: 2 cables de altavoz (7 m), 2 fijaciones metálicas de seguridad, 2 tornillos, 2 juegos de almohadillas antideslizantes, una tarjeta de garantía y el manual de instrucciones.

¿Cuál es la potencia máxima soportada?

La potencia de entrada máxima es de 120 W.

¿Cómo conectar los cables de altavoz?

Afloje los bornes en la parte trasera, inserte los cables (rojo para +, negro para -) y apriete. Asegúrese de respetar las polaridades para un efecto estéreo correcto.

¿Dónde colocar los altavoces para un mejor sonido?

Colóquelos sobre una superficie sólida, al menos a 50 cm de las paredes. Oriéntelos a 50-60° hacia la posición de escucha. Los tweeters deben estar a la altura del oído.

¿Puedo usar un ecualizador gráfico con estos altavoces?

Sí, pero no aumente excesivamente las altas frecuencias para evitar dañar los altavoces.

¿Qué hacer en caso de distorsión?

Reduzca el volumen del amplificador. Una distorsión prolongada puede dañar los altavoces. No intente forzar un amplificador de baja potencia.

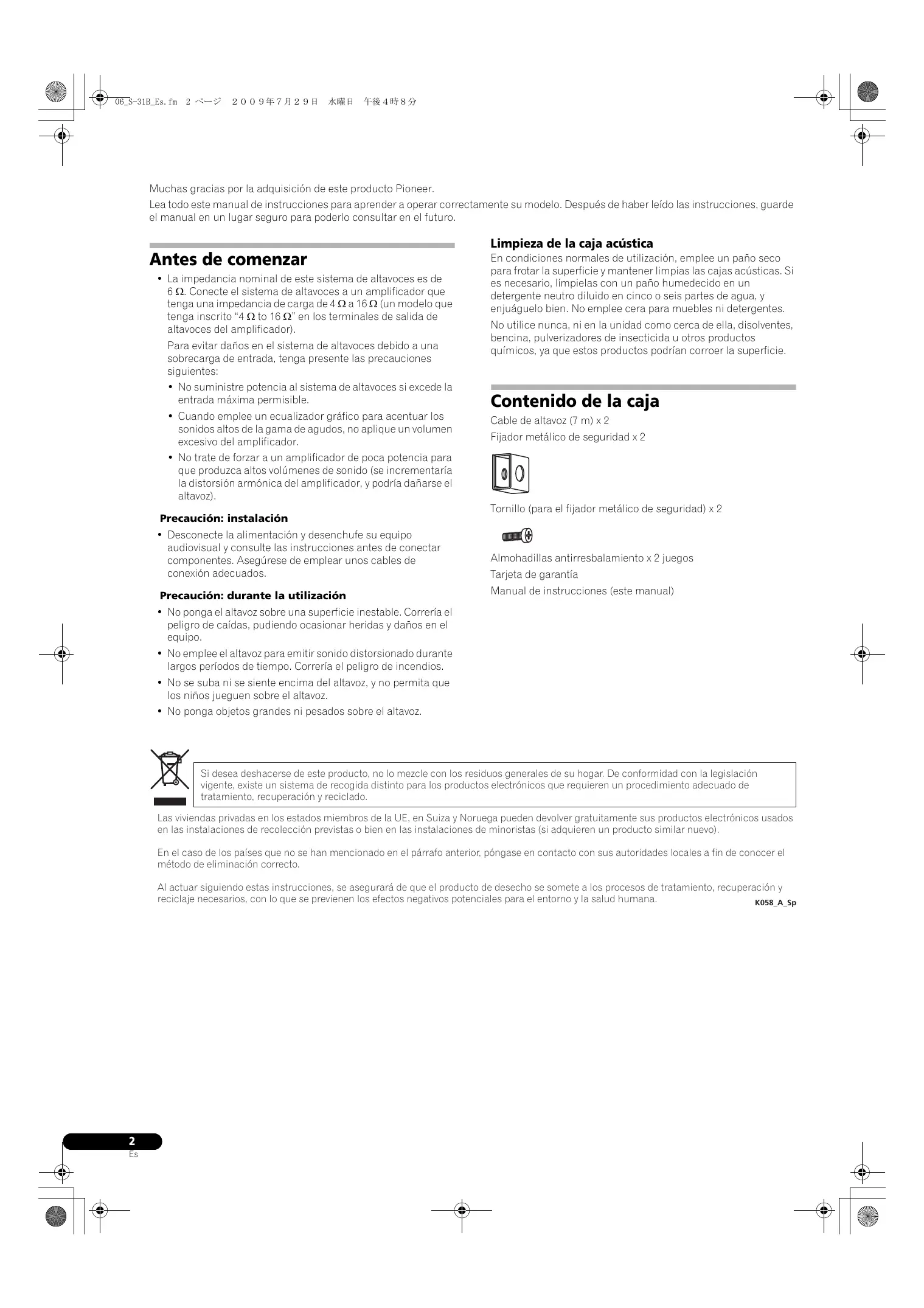

MANUAL DE USUARIO S-31B-LR-QL PIONEER

Muchas gracias por la adquisición de este producto Pioneer.

Lea todo este manual de instrucciones para aprender a operar correctamente su modelo. Después de haber leído las instrucciones, guarde el manual en un lugar seguro para poderlo consultar en el futuro.

Antes de comenzar

- La impedancia nominal de este sistema de altavoces es de 6 Ω. Conecte el sistema de altavoces a un amplificador que tenga una impedancia de carga de 4 Ω a 16 Ω (un modelo que tenga inscrito “4 Ω to 16 Ω” en los terminales de salida de altavoces del amplificador).

Para evitar daños en el sistema de altavoces debido a una sobrecarga de entrada, tenga presente las precauciones siguientes:

• No suministre potencia al sistema de altavoces si excede la entrada máxima permisible.
• Cuando emplee un ecualizador gráfico para acentuar los sonidos altos de la gama de agudos, no aplique un volumen excesivo del amplificador.
• No trate de forzar a un amplificador de poca potencia para que produzca altos volúmenes de sonido (se incrementaría la distorsión armónica del amplificador, y podría dañarse el altavoz).

Precaución: instalación

- Desconecte la alimentación y desenchufe su equipo audiovisual y consulte las instrucciones antes de conectar componentes. Asegúrese de emplear unos cables de conexión adecuados.

Precaución: durante la utilización

• No ponga el altavoz sobre una superficie inestable. Correría el peligro de caídas, pudiendo ocasionar heridas y daños en el equipo.
• No emplee el altavoz para emitir sonido distorsionado durante largos períodos de tiempo. Correría el peligro de incendios.
• No se suba ni se siente encima del altavoz, y no permita que los niños jueguen sobre el altavoz.
• No ponga objetos grandes ni pesados sobre el altavoz.

Limpieza de la caja acústica

En condiciones normales de utilización, emplee un paño seco para frotar la superficie y mantener limpias las cajas acústicas. Si es necesario, límpielas con un paño humedecido en un detergente neutro diluido en cinco o seis partes de agua, y enjuáguelo bien. No emplee cera para muebles ni detergentes.

No utilice nunca, ni en la unidad como cerca de ella, disolventes, bencina, pulverizadores de insecticida u otros productos químicos, ya que estos productos podrían corroer la superficie.

Contenido de la caja

Cable de altavoz (7 m) x 2

Fijador metálico de seguridad x 2

Tornillo (para el fijador metálico de seguridad) x 2

Almohadillas antirresbalamiento x 2 juegos

Tarjeta de garantía

Manual de instrucciones (este manual)

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana. K058 A

K058_A_Sp

Modo de instalación

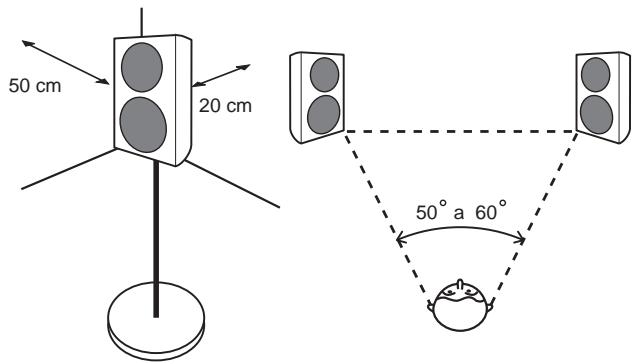

Selección del lugar de colocación de los sistemas de altavoces

• Los sonidos reproducidos por los sistemas de altavoces quedan fácilmente afectados de formas sutiles por las condiciones del lugar de audición.
• Para obtener el mejor sonido, seleccione un piso sólido para colocar los altavoces, y sitúe los altavoces como se muestra a continuación. El nivel de los sonidos bajos puede ajustarse acercando o alejando los altavoces de la pared. Ajuste los altavoces de modo que queden equidistantes de sus paredes laterales respectivas para poder obtener un sonido equilibrado.

50 cm 20 cm 50° a 60°

• Ponga los altavoces izquierdos y derechos equidistantes con respecto a su posición de audición para obtener un buen sonido estereofónico. Emplee cables de altavoz de la misma longitud para cada altavoz.
• Siempre que sea posible, coloque los altavoces delantero izquierdo y delantero derecho en el mismo plano que la pantalla del televisor.
• Para conseguir el óptimo sonido envolvente, deberá poner el televisor entre los altavoces izquierdo y derecho, haciendo que los altavoces queden orientados en un ángulo de 50 a 60 grados hacia la posición de audición.
• Si la habitación tiene mucha reverberación, le recomendamos que cuelgue tela gruesa en las paredes, y/o que ponga una alfombra en el piso para amortiguar el sonido. Para obtener los mejores resultados, cubra las paredes por completo.
• Estos altavoces son del tipo estante, y ofrecen su mejor rendimiento cuando se ponen sobre una superficie sólida y nivelada apartada del piso. Si se ponen los altavoces directamente sobre el piso se producirá un sonido con retumbo y sin definición. De forma ideal, los altavoces de agudos deben quedar aproximadamente al nivel de los oídos cuando está sentado en la posición de audición. Le recomendamos emplear el soporte de altavoz CP-31B para conseguir el óptimo sonido y estabilidad.

Si opta por emplear el soporte de altavoz CP-31B, deberá fijarlo con los tornillos suministrados.

(para más detalles, consulte el manual de instrucciones del CP-31B)

- Esta unidad tiene dos orificios para tornillos en el panel inferior. Estos orificios sirven para utilizar los altavoces con ménsulas y soportes de altavoz; las ménsulas de altavoz están a la venta en los establecimientos del ramo y pueden emplearse para montar los altavoces en una pared. La ilustración de abajo muestra la separación y el tamaño de los orificios. Cuando seleccione una ménsula de altavoz, asegúrese de que pueda soportar un peso de 2,5 kg como mínimo. Lea también las instrucciones que acompañan a la ménsula. Si los altavoces no están correctamente montados serán peligrosos.

Emplee tornillos de 5 mm 60 mm

- Pase una cuerda reforzada, de venta en los establecimientos del ramo, por el fijador metálico de seguridad para sostener con seguridad el altavoz en la pared. Asegúrese de que la pared en la que fija el altavoz tenga suficiente resistencia para soportar el peso del altavoz. Después de fijar el altavoz, asegúrese de que no pueda caerse.

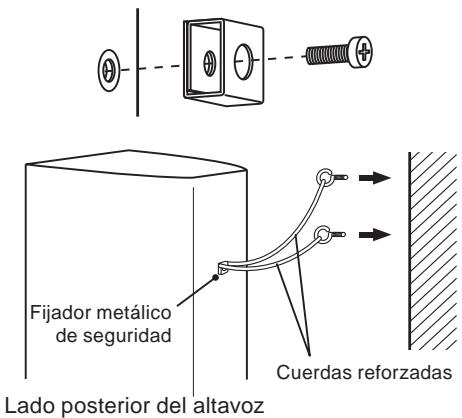

Montaje del fijador metálico de seguridad para prevención de caídas

• No fije el fijador metálico de seguridad directamente a la pared. Sólo deberá utilizarse junto con la cuerda reforzada para evitar la caída del altavoz.
• Empleando el tornillo suministrado, fije con seguridad el fijador metálico de seguridad al lado posterior del altavoz.

Fijador metálico de seguridad Lado posterior del altavoz Cuerdas reforzadas

• Pase dos cuerdas reforzadas por el fijador metálico de seguridad, y fije el altavoz a la pared como se muestra arriba.
• Si monta los altavoces en la pared o techo, asegúrese primero de que la superficie de montaje pueda soportar 2,5 kg como mínimo. Si no está seguro de la capacidad de resistencia a la carga, pida consejo a un profesional.

Después de la instalación, asegúrese de que los altavoces queden fijados con seguridad.

Importante

- Pioneer no se hace responsable por ningún tipo de daño debido al montaje y a la instalación inadecuados, al refuerzo insuficiente, a la utilización indebida del producto, a desastres naturales, etc.

Aplicación de almohadillas antirresbalamiento

Se recomienda el empleo de almohadillas antirresbalamiento en el lugar de instalación. Ponga las almohadillas en las cuatro esquinas del lado del altavoz que queda abajo. Tenga presente que, dependiendo del lugar, es posible que las almohadillas no ofrezcan una tracción suficiente como para evitar por completo el resbalamiento, por lo que deberá tenerse cuidado para no instalar los altavoces en situaciones en las que puedan resbalar.

Almohadillas antirresbalamiento

Colocación y extracción de la rejilla

Se recomienda emplear este sistema de altavoces con la rejilla instalada, pero puede extraerse cuando así se desee. Para extraerla, siga las instrucciones siguientes:

1 Para extraer la rejilla, ponga los dedos en la parte exterior de la rejilla hacia la parte inferior y tire con cuidado de la misma hacia fuera. Luego, haga lo mismo en la parte superior para separarla.
2 Para volver a colocar la rejilla, sostenga la rejilla del altavoz con el símbolo triangular señalando hacia arriba, alinee los cuatro apéndices de la parte posterior de la rejilla con los orificios del altavoz y ejerza firmemente presión.

Este altavoz no se suministra con los cables de altavoz utilizados para la conexión a un amplificador.

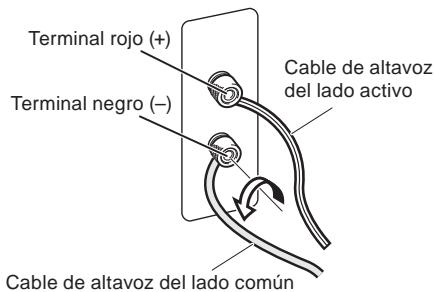

Conexión de los cables

1 Desconecte la alimentación del amplificador.
2 Conecte los cables de altavoz a los terminales de entrada de la parte posterior del altavoz. En cuanto a la polaridad de los terminales, el rojo es positivo (+) y el negro es negativo (−). Afloje los bornes de los terminales de entrada e inserte los cables de altavoz en cada uno de los orificios de los terminales, y luego apriete los bornes.

Terminal rojo (+) Terminal negro (−) Cable de altavoz del lado activo Cable de altavoz del lado común

3 Conecte el otro extremo del cable a los terminales de salida de altavoz en el amplificador, en el canal asignado a al altavoz y manteniendo la polaridad (para más detalles al respecto, consulte el manual de instrucciones del amplificador).

• También podrá conectar los terminales del altavoz con una clavija de punta cónica.
• Después de haber efectuado la conexión tire ligeramente del cable para asegurar la seguridad y solidez de la conexión. Las conexiones defectuosas pueden ocasionar ruido e interrupción del sonido.
• Si los hilos de los cables salen de los terminales y entran en contacto entre sí, el amplificador recibirá una carga adicional excesiva. Esto puede hacer que el amplificador deje de funcionar y incluso pueda dañarse.
• Cuando emplee un juego de altavoces conectados a un amplificador, no podrá obtener el efecto estéreo normal si se ha invertido la polaridad (+, −) de uno de los altavoces (izquierdo o derecho).

PRECAUCIÓN

Por estos terminales de altavoz circula tensión ACTIVA que es PELIGROSA. Para evitar el peligro de descargas eléctricas al conectar o desconectar los cables de altavoz, desenchufe el cable de alimentación antes de tocar las partes de los cables que no están aisladas.

D3-4-2-2-3_A_Sp

Especificaciones

Caja ....Bass-réflex para estantería

Configuración .....2 vías

Altavoz de graves/agudos ..... Cono de 10 cm/domo de 2,5 cm

Impedancia 6 Ω

Respuesta en frecuencia ..... 45 Hz a 40 kHz

Sensibilidad....82 dB (2,83 V)

Potencia de entrada máxima. 120 W

Frecuencia de cruce....3 kHz

Dimensiones exteriores

152 (An) mm x 235 (Al) mm x 197 (Prf) mm

Peso 2,5 kg

Accesorios suministrados

Cable de altavoz (7 m) 2

Fijador metálico de seguridad 2

Tornillo (para el fijador metálico de seguridad) 2

Almohadillas antirresbalamiento 2 juegos

Tarjeta de garantía

Manual de instrucciones (este manual)

Nota

• El S-31B-LR se vende con dos sistemas de altavoces incluidos.
• Especificaciones y diseño sujetos a posibles cambios sin previo aviso debido a mejoras del producto.

es una marca comercial que llevan los productos que incorporan la tecnología de control de fase de Pioneer. Esta tecnología permite la reproducción del sonido de alta calidad a través de cada componente mediante la mejora de la correspondencia de fase general.

Publicado por Pioneer Corporation.

Todos los derechos reservados.
