Producttype	Luidsprekerstandaard
Merk	Pioneer
Model	CP-2EX
Afmetingen (L × H × D)	400 × 604 × 513 mm
Gewicht	17,8 kg
Materiaal	Staal met zwarte afwerking
Aanbevolen maximale belasting	29 kg
Luidsprekercompatibiliteit	S-2EX en andere luidsprekers tot 29 kg
Bevestiging luidspreker	Bijgeleverde schroeven voor directe montage of met ontkoppelingspunten
Ontkoppelingspunten	8 punten met moeren en 8 steunen inbegrepen
Aantal bijgeleverde schroeven	24 schroeven M6×L40, 4 schroeven M5×L62, 4 schroeven M5×L36
Overige accessoires	4 ringen, 4 veerringen, handleiding
Onderhoud	Droge doek of verdund neutraal reinigingsmiddel
Veiligheidsmaatregelen	Gebruik alleen de bijgeleverde schroeven; monteer op een vlak en stabiel oppervlak; overschrijd 29 kg niet
Recycling	Niet weggooien met het huishoudelijk afval; volg de lokale regelgeving

Veelgestelde vragen - CP-2EX PIONEER

Wat is het maximale gewicht dat deze standaard kan dragen?

Het aanbevolen maximale gewicht is 29 kg. Zorg ervoor dat uw luidspreker deze limiet niet overschrijdt.

Is deze standaard compatibel met de Pioneer S-2EX luidspreker?

Ja, hij is speciaal ontworpen voor de S-2EX. Er worden schroeven van 62 mm meegeleverd voor bevestiging met ontkoppelingspunten, en schroeven van 36 mm zonder punten.

Hoe installeer ik de ontkoppelingspunten?

Bevestig de ontkoppelingspunten op de schroefdraad aan de basis van de voet met behulp van de moeren. Plaats de puntsteunen op de vloer en positioneer de voet zodanig dat de punten op de steunen rusten.

Kan ik deze standaard gebruiken met een luidspreker van een ander merk?

Ja, op voorwaarde dat het gewicht niet meer is dan 29 kg. U moet gaten boren in de bodem van de luidspreker voor bevestiging met standaard houtschroeven.

Hoe reinig ik de standaard?

Gebruik een droge doek of een zachte doek gedrenkt in een neutraal reinigingsmiddel verdund in 5 tot 6 keer zijn volume water. Gebruik nooit thinner, benzine of chemische producten.

Welke gereedschappen zijn nodig voor de montage?

Een platkopschroevendraaier is vereist. Voor niet-Pioneer luidsprekers kan een boormachine nodig zijn om bevestigingsgaten te boren.

Hoe voorkom ik schade aan de vloer door de punten?

Gebruik altijd de meegeleverde ontkoppelingspuntsteunen. Plaats een doek of mat onder de voet tijdens de montage.

Wat te doen als de lage tonen te zwak zijn?

Plaats de luidspreker dichter bij de muur om de bastonen te versterken. Als de bastonen te sterk zijn, plaats de luidspreker dan verder van de muur of dicht bij een dik gordijn.

Kan ik de standaard verplaatsen met de luidspreker erop?

Nee, verwijder eerst de luidspreker van de voet en verplaats de voet door hem bij de twee staanders vast te houden om kantelen te voorkomen.

Waar vind ik reserveonderdelen voor deze standaard?

De onderdeelnummers staan in de handleiding (bijv. SHA6095 voor de onderste beschermer). Neem contact op met uw Pioneer-dealer om te bestellen.

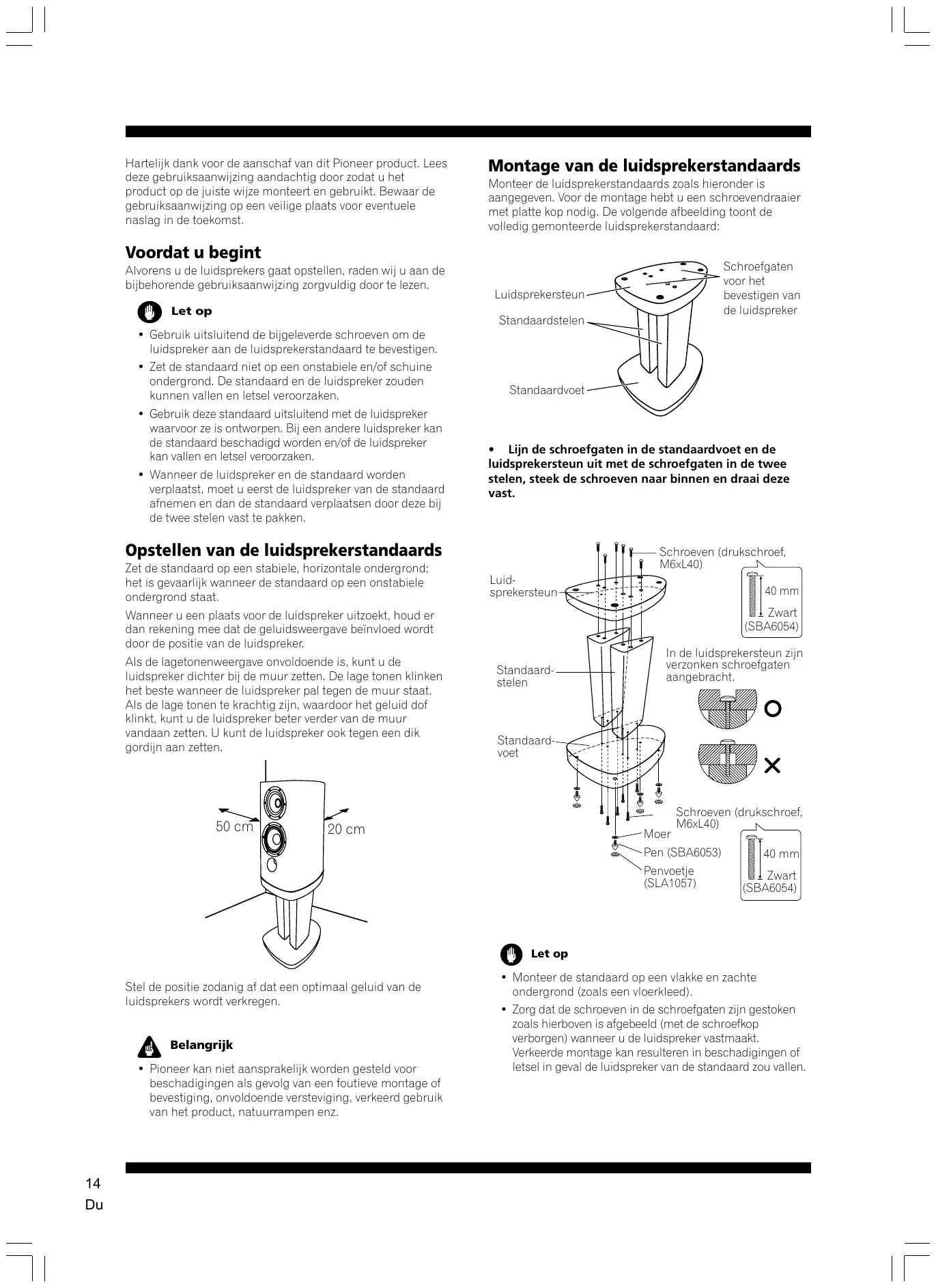

GEBRUIKSAANWIJZING CP-2EX PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product. Lees deze gebruiksaanwijzing aandachtig door zodat u het product op de juiste wijze monteert en gebruikt. Bewaar de gebruiksaanwijzing op een veilige plaats voor eventuele naslag in de toekomst.

Voordat u begint

Alvorens u de luidsprekers gaat opstellen, raden wij u aan de bijbehorende gebruiksaanwijzing zorgvuldig door te lezen.

Let op

• Gebruik uitsluitend de bijgeleverde schroeven om de luidspreker aan de luidsprekerstandaard te bevestigen.
• Zet de standaard niet op een onstabiele en/of schuine ondergrond. De standaard en de luidspreker zouden kunnen vallen en letsel veroorzaken.
• Gebruik deze standaard uitsluitend met de luidspreker waarvoor ze is ontworpen. Bij een andere luidspreker kan de standaard beschadigd worden en/of de luidspreker kan vallen en letsel veroorzaken.
• Wanneer de luidspreker en de standaard worden verplaatst, moet u eerst de luidspreker van de standaard afnemen en dan de standaard verplaatsen door deze bij de twee stelen vast te pakken.

Opstellen van de luidsprekerstandaards

Zet de standaard op een stabiele, horizontale ondergrond; het is gevaarlijk wanneer de standaard op een onstabiele ondergrond staat.

Wanneer u een plaats voor de luidspreker uitzoekt, houd er dan rekening mee dat de geluidsweergave beïnvloed wordt door de positie van de luidspreker.

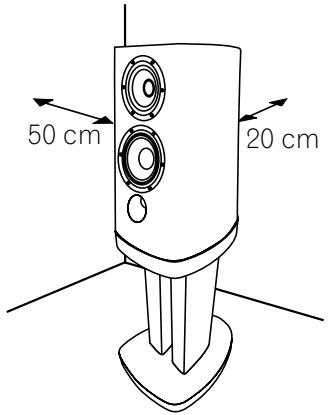

Als de lagtonenweergave onvoldoende is, kunt u de luidspreker dichter bij de muur zetten. De lage tonen klinken het beste wanneer de luidspreker pal tegen de muur staat. Als de lage tonen te krachtig zijn, waardoor het geluid dof klinkt, kunt u de luidspreker beter verder van de muur vandaan zetten. U kunt de luidspreker ook tegen een dik gordijn aan zetten.

50 cm 20 cm

Stel de positie zodanig af dat een optimaal geluid van de luidsprekers wordt verkregen.

Belangrijk

- Pioneer kan niet aansprakelijk worden gesteld voor beschadigingen als gevolg van een foutieve montage of bevestiging, onvoldoende versteviging, verkeerd gebruik van het product, natuurrampen enz.

Montage van de luidsprekerstandaards

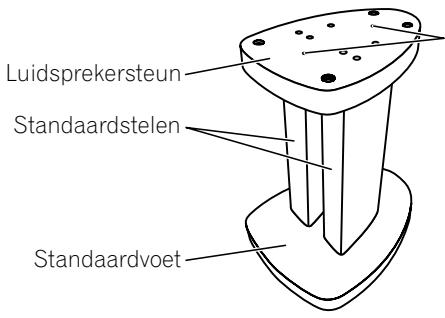

Monteer de luidsprekerstandaards zoals hieronder is aangegeven. Voor de montage hebt u een schroevendraaier met platte kop nodig. De volgende afbeelding toont de volledig gemonteerde luidsprekerstandaard:

Luidsprekersteun Standaardstelen Standaardvoet

Schroefgaten voor het bevestigen van de luidspreker

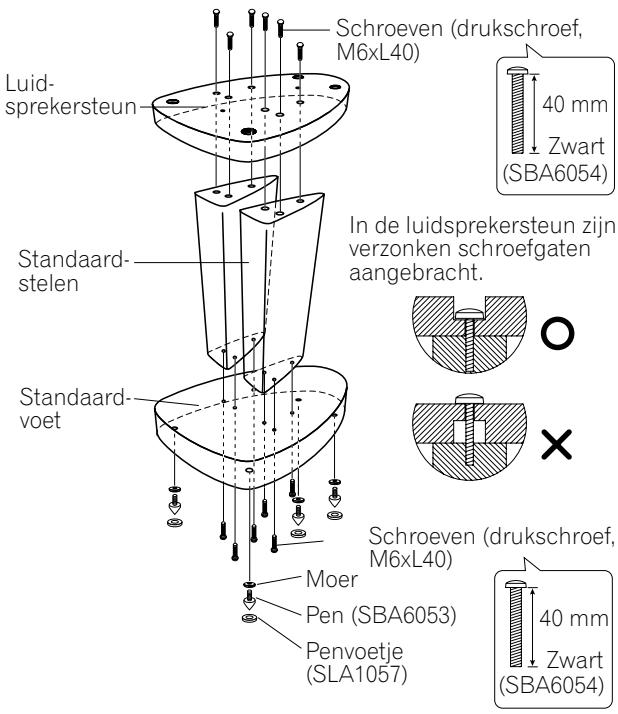

- Lijn de schroefgaten in de standaardvoet en de luidsprekersteun uit met de schroefgaten in de twee stelen, steek de schroeven naar binnen en draai deze vast.

Schroeven (drukschroef, M6xL40) Luid- sprekersteun 40 mm Zwart (SBA6054) In de luidsprekersteun zijn verzonken schroefgaten aangebracht. Standaard- stelen Standaard- voet Moer Pen (SBA6053) Penvoetje (SLA1057) Schroeven (drukschroef, M6xL40) 40 mm Zwart (SBA6054)

Let op

• Monteer de standaard op een vlakke en zachte ondergrond (zoals een vloerkleed).
• Zorg dat de schroeven in de schroefgaten zijn gestoken zoals hierboven is afgebeeld (met de schroefkop verborgen) wanneer u de luidspreker vastmaakt. Verkeerde montage kan resulteren in beschadigingen of letsel in geval de luidspreker van de standaard zou vallen.

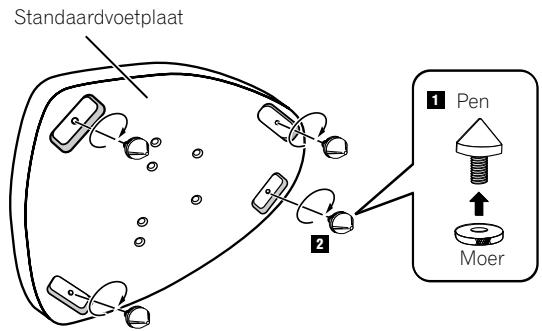

Gebruik van de standaardpennen

De luidsprekerstandaards zijn voorzien van pennen die u kunt gebruiken om de standaards verhoogd van de vloer op te stellen. Gebruik deze pennen wanneer u de standaards op een dik tapijt zet (voor extra stabiliteit), of voor een beter geluid wanneer u de standaards op een harde ondergrond met veel nagalm zet (bijv. een betonnen of houten vloer). Gebruik de bijgeleverde penvoetjes om krassen in de vloer of een ander oppervlak waarop de standaard wordt geplaatst te voorkomen.

Standaardvoetplaat 1 Pen ↑ Moer 2

1 Bevestig de pennen aan de bijgeleverde moeren.
2 Bevestig alle vier de pennen in de metalen schroefdraadgaten aan de onderkant van de luidsprekerstandaard.
3 Kies de plaats voor de standaard en zet de standaard op de penvoetjes op de vloer.
4 Zet de standaard zodanig dat de pennen goed op de penvoetjes rusten.

Controleer of de standaard stabiel staat en op alle vier de pennen rust voordat u de luidspreker op de standaard zet.

Let op

• De pennen zijn van scherp metaal vervaardigd en kunnen beschadiging aan de ondergrond veroorzaken. Leg indien nodig een matje of iets dergelijks onder de standaard.
• De penvoetjes moeten op de afgebeelde wijze worden geplaatst (met de uitgeholde kant boven).

- Gebruik de bijgeleverde penvoetjes om beschadiging te voorkomen aan de ondergrond waarop de standaard wordt geplaatst.

Bevestigen van de luidsprekers aan de standaards

Om een ongeluk of letsel te voorkomen, moet u de schroeven gebruiken om de luidsprekers aan de luidsprekerstandaards te bevestigen.

Montage van de S-2EX luidsprekers

Als u de S-2EX luidsprekers hebt, ziet u een bevestigingsmoer op de luidsprekervoet (zie hierna).

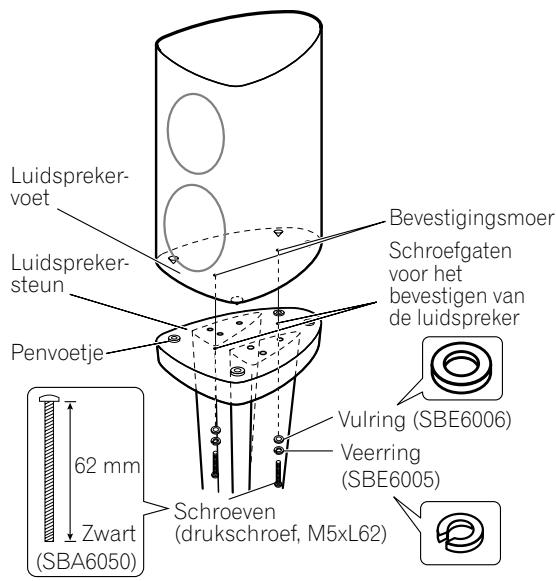

Bij gebruik van de luidsprekerpennen:

Plaats de penvoetjes in de vier gaten van de luidsprekersteun en maak dan de luidspreker met de vulring, de veerring en de 62 mm schroeven aan de luidsprekersteun vast, zoals hieronder is afgebeeld.

Luidsprekervoet Luidsprekersteun Penvoetje Bevestigingsmoer Schroefgaten voor het bevestigen van de luidspreker Vulring (SBE6006) Veerring (SBE6005) Schroeven (drukschroef, M5xL62) 62 mm Zwart (SBA6050)

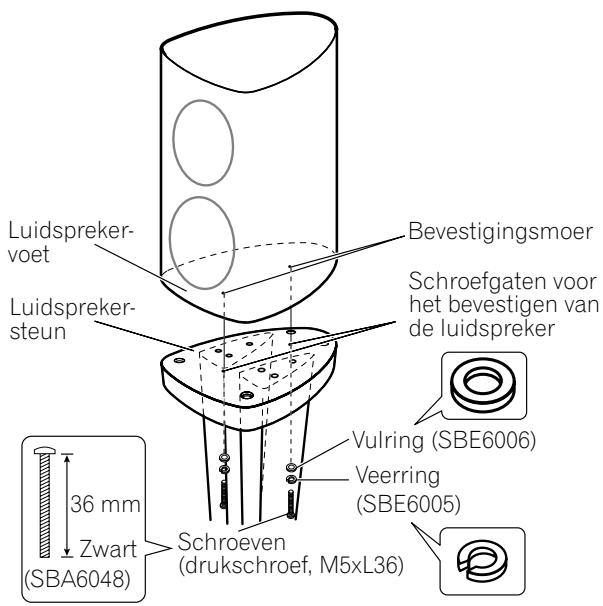

Wanneer de luidsprekerpennen niet gebruikt worden:

Bevestig de luidspreker met de vulring, de veerring en de 36 mm schroeven aan de luidsprekersteun, zoals hieronder is afgebeeld.

Luidsprekervoet Luidsprekersteun Bevestigingsmoer Schroefgaten voor het bevestigen van de luidspreker Vulring (SBE6006) Veerring (SBE6005) 36 mm Zwart (SBA6048) Schroeven (drukschroef, M5xL36)

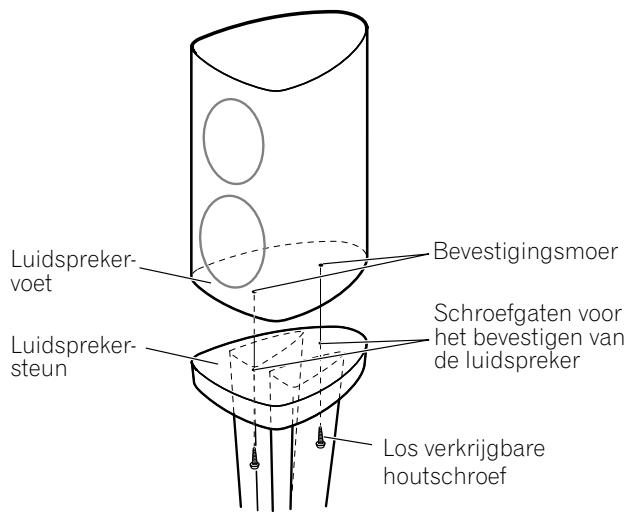

Montage van andere luidsprekers

Als u andere luidsprekers dan de S-2EX gebruikt, dient u met een boormachine (of een gelijkwaardig gereedschap) gaten in de luidsprekervoet te maken om deze aan de standaard te monteren. Het gewicht van de luidspreker mag niet meer bedragen dan 29 kg.

Nadat u op de aangegeven plaatsen gaten in de luidsprekervoet hebt gemaakt (zorg dat de gaten overeenkomen met de gaten in de luidsprekersteun), bevestigt u de luidspreker met los verkrijgbare houtschroeven aan de luidsprekersteun, zoals hieronder is afgebeeld.

Luidsprekervoet Luidsprekersteun Bevestigingsmoer Schroefgaten voor het bevestigen van de luidspreker Los verkrijgbare houtschroef

Onderhoud van de luidspreker en standaard

• Gebruik een poetsdoek of een droge doek om stof en vuil te verwijderen.
• Als de luidspreker of standaard erg vuil is, kunt u een zachte doek bevochtigen met een neutraal reinigingsmiddel dat 5 tot 6 maal verdund is met water. Veeg naderhand met een droge doek na. Gebruik geen meubelwas of sterke reinigingsmiddelen.
• Gebruik nooit witte spiritus, benzine, insecticidenspray of andere chemische middelen op of in de buurt van de luidspreker of standaard, want deze kunnen de afwerking aantasten.

Technische gegevens

Buitenafmetingen .... 400 (B) × 604 (H) × 513 (D) mm Gewicht .... 17,8 kg

Bijgeleverde accessoires

Standaardvoetplaten 2

Luidsprekersteunen 2

Stelen 4

Pennen (met gemonteerde moeren) [SBA6053] 8

Penvoetjes [SLA1057] 8

Schroeven (drukschroef, M5xL62) [SBA6050] 4

Schroeven (drukschroef, M5xL36) [SBA6048] 4

Schroeven (drukschroef, M6xL40) [SBA6054] 24

Deze gebruiksaanwijzing [SRD6045] 1

Opmerking

• Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder voorafgaande kennisgeving.
• De productnummers staan hierboven tussen rechte haken.

Vervangingsonderdelen

Onderdeelnaam

• Beschermstuk (onder)
• Beschermstuk (midden)
• Beschermstuk (boven)
• Beschermstuk SHA6098
  • Pakkinghouder SHG6150
• Beschermblad SHC6044
• Beschermblad SHC6045
• Beschermblad SHC6046
  SHA6095
  SHA6096
  SHA6097
  SHA6098
  SHG6150
  SHC6044
  SHC6045
  SHC6046

Onderdeelnummer

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de 25 lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.
