MODE D'EMPLOI CP-71B PIONEER
- Nous vous remercions profondément d'avoir choisi le Socle d'enceinte de Pioneer. Le Socle d'enceinte CP-71B est fabriqué exclusivement pour l'utilisation avec un haut-parleur mis en vente par Pioneer.
Ne montez pas sur le Socle d'enceinte un haut-parleur qui ne sont pas un produit de Pioneer. Le Socle d'enceinte peut perdre l'équilibre et se renverser ou tomber, provoquant les blessures humaines.
Veuillez lire attentivement ce mode d'emploi pour assembler et utiliser correctement le produit. Après avoir lu ces explications, conservezles en lieu sûr pour éventuellement les consulter plus tard.
Avant de commencer
Avant d'installer ces enceintes acoustiques, nous vous conseillons de lire attentivement le mode d'emploi qui les accompagne.
Attention
- Utilisez uniquement les vis fournies pour fixer l'enceinte sur son socle.
- Ne placez pas le socle sur une surface instable et/ou glissante. Le socle et l'enceinte pourraient tomber et causer des blessures.
- N'utilisez aucune enceinte autre que celles pour lesquelles ce produit a été conçu. Le socle pourrait tomber et être endommagé et/ou l'enceinte pourrait tomber et causer des blessures.
- Lorsque vous déplacez l'enceinte et le socle, retirez d'abord l'enceinte de son socle, puis déplacez le socle en le tenant par ses montants.
- Posez le socle sur une surface stable et plate; il pourrait être dangereux de le placer sur surface instable.
- Faites attention à ne pas serrer les vis trop fortement. Au cas où trop de force a été appliquée pour serrer les vis, les fils des vis et/ou des écrous pourraient être abîmés. Veuillez utiliser un tournevis manuel de taille moyenne pendant l'assemblage.
- N'utilisez pas de tournevis électriques ou trop grands parce qu'ils pourraient exercer une force excessive sur les vis et les écrous.
Important
- Pioneer n'assume aucune responsabilité en cas de dégâts causés par un assemblage et un montage inadéquats, un renforcement insuffisant, une erreur d'utilisation, des catastrophes naturelles, etc.
Entretien du socle
- Utilisez un chiffon à lustrer ou un linge sec pour enlever la poussière et la saleté.
- Si le socle est très souillé, utilisez un linge doux trempé dans un produit de nettoyage neutre, dilué dans cinq à six fois son volume d'eau. En dernier lieu, essuyez avec un linge sec. N'utilisez pas de cire ou de détergent pour mobilier.
- N'employez jamais de diluant, benzine, insecticide en atomiseur ou autre produit chimique sur ou à proximité du socle, car cela endommagerait ses surfaces.
- Veillez à assembler le socle sur une surface plate et relativement douce, comme un tapis.

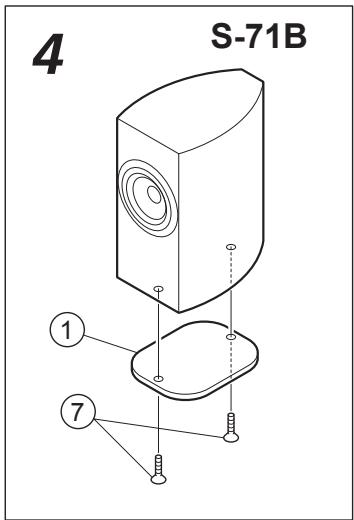

- Veillez à insérer les vis dans les trous comme illustré ci-dessus (la tête de vis étant encastrée) lors de la fixation de l'enceinte. Une installation inadéquate pourrait entraîner des dégâts ou des blessures si l'enceinte devait tomber de son socle.

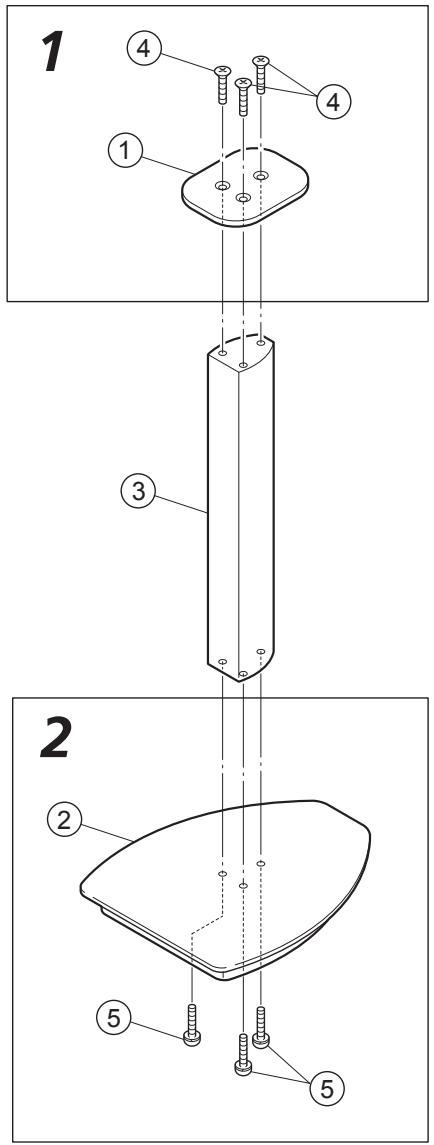

Lorsque vous montez la base inférieure sur l'enceinte, placez l'enceinte et la base inférieure sur l'envers pour poser les vis facilement.


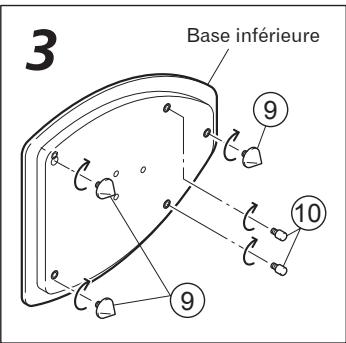

3 Base inférieure 9 10 9


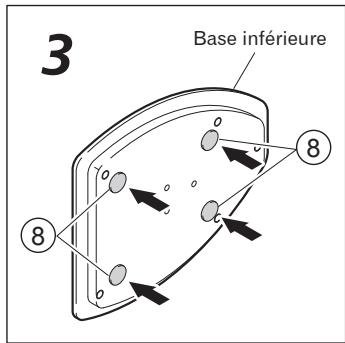

3 Base inférieure 8 8Faites attention lorsque vous utilisez les pointes
- Sachez que les pointes de découplage sont fabriquées en métal et qu'elles peuvent donc abîmer le plancher. Prenez soin d'étendre un linge ou une base appropriée avant d'effectuer l'assemblage.
- Utilisez toujours les bases de pointe de découplage comme illustré, de sorte que le creux puisse recevoir la pointe.
- Si vous n'utilisez pas de bases pour pointes de découplage à l'installation des enceintes, les pointes risquent d'âbimer le plancher. Si vous prévoyez d'employer les pointes de découplage, nous conseillons vivement d'utiliser leurs bases.
| Produit | Nom des pièces | Numéro des pièces | Quantité | |
| 1 | Base supérieure | 450-0826004 | 2 pièces | |
| 2 | Base inférieure | 889-08590000 | 2 pièces | |
| 3 | Pôle | 450-08261700 | 2 pièces | |
| 4 | Vis à tête fraisée plate (M5 X 20 mm) | [251-5020320] | 6 pièces | |
| 5 | Vis de mécanique de la tête de reliure (M5 X 20 mm) | [251-5020341] | 6 pièces | |
| 6 | Vis à tête fraisée plate (M4 X 20 mm) | [251-4020320] | 4 pièces | |
| 7 | Vis à tête fraisée plate (M4 X 12 mm) | [251-4012320] | 4 pièces | |
| 8 | Tapis antidérapant | 312-02002000 | 1 set* | |
| 9 | Pointes de découplage | 320-12000017 | 6 pièces | |
| 10 | Support secondaire | 450-08260003 | 4 pièces |
* 8 par set
- Les numéros de produit sont indiqués ci-dessus entre crochets.
- Le coffret CP-71B comprend 2 supports pour enceinte.
■ Numéros des pièces de rechange
| Nom des pièces | Numéro des pièces |
| Sachet en polyéthylène(pour les accessoires) | 380-04004011 |
| Sachet en polyéthylène(pour les pointes) | 380-0800602 |
| Sachet en polyéthylène(pour les mode d'emploi) | 380-13413412 |
| Sachet miroir (pour le pôle) | 152-02017050 |
| Sachet miroir(pour la base supérieure) | 152-04537050 |
| Sachet miroir(pour la base inférieure) | 152-07033050 |
| Set de protection | 370-08260001 |
| Boîte en carton | 390-08260004 |
| Feuille de carton | 392-06304900 |
| Mode d'emploi | 353-08260401 |
* 8 par set
- Les numéros de produit sont indiqués ci-dessus entre crochets.
- Le coffret CP-71B comprend 2 supports pour enceinte.
- Les caractéristiques techniques et le design peuvent être modifiés sans aucun avis pour y apporter des améliorations.
Découvrez les nombreux avantages offerts en enregistrant votre produit en ligne maintenant sur http://www.pioneer.fr (ou http://www.pioneer.eu).
http://www.pioneer.fr
Technische Daten
Außenabmessungen ....317 mm (B) x 595 mm (H) x 390 mm (T) Masse....8,4 kg
