Merke	Pioneer
Modell	S-81C-K
Kategori	Senterhøyttaler
Kabinetttype	Reol, bassrefleks
Konfigurasjon	3-veis
Woofer	2 × 13 cm kjegle
Mellomtone / Diskant	Koaksial enhet: 13 cm kjegle / 2,5 cm kalott
Nominell impedans	6 Ω
Frekvensrespons	40 Hz - 50 kHz
Følsomhet	85,5 dB (2,83 V)
Maksimal inngangseffekt	130 W
Delingsfrekvenser	370 Hz / 3 kHz
Mål (B × H × D)	560 × 190 × 280 mm
Høyde med sokkel	211,5 mm
Vekt	14,5 kg
Strømforsyning	Passiv (krever ekstern forsterker)
Medfølgende tilbehør	Høyttalerbase, avkoblingsspisser (×3), baser for spisser (×3), sklisikre puter (×4), gitter, rengjøringsklut
Vedlikehold av kabinett	Tørr klut; om nødvendig, fortynnet nøytralt rengjøringsmiddel (uten voks eller kjemikalier)
Vedlikehold av blank finish	Myk og tørr klut eller medfølgende rengjøringsklut (kun modell S-81C-K)
Sikkerhet	Ikke monter i høyden; ikke sitt eller stå på høyttaleren; bruk spissene med basene for å unngå riper i gulvet; koble fra forsterkeren før tilkobling av kabler
Reservedeler og reparerbarhet	Ikke spesifisert av produsenten; kontakt en autorisert Pioneer-service
Generell informasjon	Phase Control-teknologi; bruk på forsterker som aksepterer 6 til 16 Ω

Ofte stilte spørsmål - S-81C-K PIONEER

Hva er høyttalerens impedans og hvilken forsterker bør brukes?

Nominell impedans er 6 Ω. Koble høyttaleren til en forsterker med lastimpedans fra 6 Ω til 16 Ω (angitt på utgangsterminalene).

Hvordan installerer jeg de medfølgende avkoblingsspissene?

Sett spissene inn i de gjengede metallinnfatningene under høyttaleren. Fest spissbasene på kontaktpunktene, og sett deretter høyttaleren på basene. Bruk alltid basene for å unngå å skade gulvet.

Kan jeg montere høyttaleren på vegg eller tak?

Nei, høyttaleren er ikke designet for vegg- eller takmontering. Den må plasseres på en stabil og flat overflate for å unngå fallrisiko.

Hvordan kobler jeg høyttaleren til en forsterker?

Slå av forsterkeren. Koble høyttalerkabler til inngangsterminalene (rød = +, svart = -) på baksiden av høyttaleren, og koble den andre enden til forsterkerens terminaler. Du kan bruke bananstøpsler etter å ha fjernet hetten.

Hva gjør jeg hvis polariteten er reversert?

Hvis polariteten til en høyttaler er reversert (+, - byttet om), blir stereoeffekten dårligere. Kontroller at den røde ledningen er koblet til den røde terminalen (+) og den svarte ledningen til den svarte terminalen (-) på hver høyttaler.

Hvordan rengjør jeg den blanke finishen på modell S-81C-K?

Bruk en myk og tørr klut eller den medfølgende rengjøringskluten. Ikke bruk grov eller fuktig klut, da dette kan ripe overflaten eller føre til vanninntrenging.

Kan jeg fjerne høyttalergitteret?

Ja, gitteret holdes på plass med magneter. For å fjerne det, hold det med begge hender nær midten og trekk forsiktig mot deg. For å sette det tilbake, juster det og trykk forsiktig på plass.

Hva er maksimal effekt høyttaleren tåler?

Maksimal inngangseffekt er 130 W. Ikke overskrid denne grensen for å unngå skade på høyttalerelementene.

Hvor bør høyttaleren plasseres for best lyd?

Plasser høyttaleren på en solid og flat overflate (som et møbel). Hold den unna vegger for å justere bassen. Hvis rommet gir gjenklang, bruk gardiner eller et teppe for å dempe lyden.

Hvordan skal jeg kaste høyttaleren når den ikke lenger er i bruk?

Ikke kast den sammen med husholdningsavfall. Lever den til et godkjent innsamlingssted for brukte elektroniske apparater. I EU, Sveits og Norge er retur gratis.

BRUKSANVISNING S-81C-K PIONEER

Anslutting av kablarna

Utgiven av Pioneer Corporation.

Frekvensgang 40 Hz til 50 kHz

Folsomhed. 85,5 dB (2,83 V)

Medfølgende tilbehør

Hjttalerfod 1

Pigge 3

Pigfodder 3

Skridsikre puder 4

Gitter 1

Vennligst les igjennom davon brukerveiledningen sik at du blir godt fortrolig med riktig betjening av donne modellen. Etter Å ha nøye gjennomlest brukerveiledningen bør den oppbevares på et trygt sted for fremtidig konsultasjon.

För du går i gang

• Den nominelle impedansen for høytalersystemet er 6 Ω. Koble høytalersystemet til en forsterker som har en belastningsimpedanse på mellom 6 Ω og 16 Ω (modeller med "6 Ω to 16 Ω" avmerket på forsterkerens utgangsterinaler). Forå unngå skade på høytalerne pga. overbelastning bør du vennligst iktta følgende forholdsrögler:
• Ikke belast høytalersystemet i overkant av det som er spesifisert som maksimal ytelse.
• Ved bruk av en grafisk equalizer for Å forsterke lydbildet i høyfrekvensområdet ma det ikke benyttes et overdrevent høyt volumnivå med forsterkeren.
• Forsök aldri Å trekke høye volumnivær fra en forsterker med lav yteevne (forsterkerens harmoniske forvrengning vil øke og kan dermed paføre skade på høytaleren).

Forsiktig: Installasjon

• Ikke fest disse høytalerne til vegger eller tak. De kan falle ned og dermed påføre personskader.
• Ikke monter høytalerne høyt opp i et tak eller på en vegg. Hvis de festes uforsvarlig kan de falle ned og dermed påføre skade på person eller utstyr.
• Slå av og frakoble alt spreoutstyr og følg brukerveiledningene nár componenter skal tilkobles. Pass på Å bruke egnede kabler for tikkoblingene.
• Grillen er festet med magneter. Grillen kan falle av hvis den skyves på i horisontal retning. Ta Forst av grillen for du rengjør høytaleren.

Forsiktig: Ved bruk

• Ikke plasser høytalerne på utabile flater. Risiko for personskade oppstår hvis de velter, sövel som at utstyret kan skades.
• Ikke benytt høytalne til avspilling av forvrengte lyder i lengretid. Dette medfær risiko for brann.
• Ikke sitt erler stå på høytalerne eller la barn leke oppå høytalerne.
• Ikke plasser store eller tunge gjenstander oppå høytalerne.
• Ikke legg magnetiske gjenstander som f.eks. skrutrekkere eller deler som inneholder jern i nærheten av tweeteter-ller mellomtoneelementene. Høytalerelementene benytter kraftige magneter, slick at gjenstander kan tiltrekkes og dermed forårsake persorskader eller skade på membranene.

Rengjøring av høytalerkabinettet

Ved normal bruk er det tilstrekkelig Å rengjore kabinettet ved Å tørke det av med en tørr klut. Om nødvendig kan det tørkes av med en klut dyppet i et nøytralt rensemiddel som har blitt uttynnet fem til seks ganger med vann og deretter vrdd godt opp. Unngå bruk av møbelvoks og skuremidler.

Bruk aldri tynningsmidler, bensin, insettspray aller andre kjemikalier på eller i nærheten av enchetene dappe kan taere på overflatene.

Rengjøring av høytalersystemets blanke overflater.

Kun modell S-81C-K

• Hvis du anvender en støvete eller stiv klut, eller hvis du gnir hardt på flatten, risikerer du at det oppstår riper på produitet.
• Hvis du rengjør høytalersystemets overflater med en våt klut, kan vanndraper som blir igjen på overflaten trende inn i enhetene og føre til funksjonssvikt.
• Bruk den medfolgende pussefillen aller en tilsvarende tarr og myk klut nár du rengjør høytalersystemets overflater.

Eskens innhold

Hoyttalerfot x 1

Spike x 3

Private husholdninger i EU-landene, pluss Sveits og Norge kan levere bruke elektronikkprodukter gratis til bestemte anlegg for spelacialvfall, eller til forhandleren (ved kjop av et nytt, tilsvarende produit).

I land som jak er nevnt ovenfor, ber vi deg kontakte de lokale myndighetene for informasjon om korrekte avhendingsmetoder.

Nár du gjør det, hjelper du til á sikre at det kasserte produktet blir korrekt behandlet, gjenbrukt erer gjenvunnet, og derved hindre at det forårsaker negative effekter på miljø og helse.

K058_No

Installing

Valg av høytalersystemets plassering

• Lyd som avspilles via et høytalersystem kanlett bli pavirket pa diverse mær av forholdene i rommet hvor lytingen pagar.
• For àoppàbest mulig lyd bør du velge à plassere høytalerne
  pá et solid gulv og stille de som anvist nedenfor.

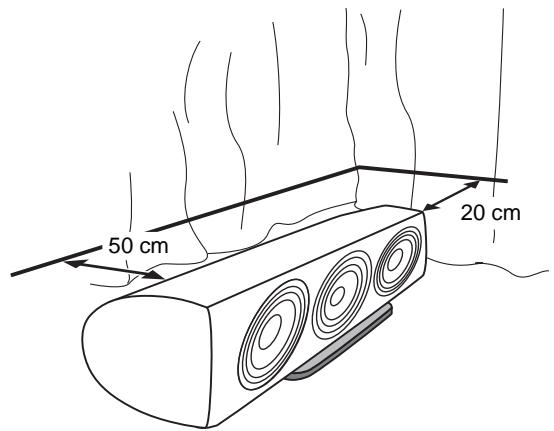

Bassregisterets niva kan justeres ved Å flytte høytalerne i kortere eller lengre avstand fra veggen. Juster høytalerne slick at de stär i samme avstand fra sine respektive vegger slick at du oppnár et balansert lydbilde.

• Hvis rommet har mye gjenklang anbefales det Å henge et tykt tøystykke på veggene og/eller plassere et teppe på gulvet for Å dempe lyden. Best resultat oppnås ved Å dekke veggene fullstendig.
• Disse høytalerne er beregnet for bokhyller og vil gi best ytelse nár de plasseres på en solid, jevn flate i avstand fra gulvet. Plassering av høytalerne direkte på gulvflater vil som regel resultere i drønnende lyd som mangler definisjon.

Viktig

• Pioneer påtar seg ikke ansvar for skader som eventuelt oppstår ved sammenstilling, feil montering, utilstrekkelige forsterknninger, feil bruk avproduktet, naturkatastrofer eller lignende.

Kun modell S-81C-QL

• Høyttalerkabinetet er laget med finert, naturlig treverk. Ikke plasser høytalerne på steder hvor de kan utsettes for direkte sollys og unngå plassering i nærheten av varmeapparater eller klimaanlegg. Slike päkjenninger kan forårsake at høytalerkabinetet vrir seg, avfarges eller at høytalerelementene tar skade.

Bruk av høytalerfoten

En høytalerfot følgmer med dette høytalersystemet for bedre lyd, stabilitet og inkludert med dette høytalersystemet er Plasser høytaleren oppa foten som vist nedenfor.

Bruk medfolgende spikes aller anti-gliflatene nár du monterer høytalerne på høytalerfoten.

Ved bruk av spikes

Dette høytalersystemet er utstyrt med spikes som kan brukes til Å skille høytalerne fra gulvet. Bruk de medfolgende spiketablettene for Å unngå at gulvet eller andre flater hvor høytalerne plasseres, blir ripet opp.

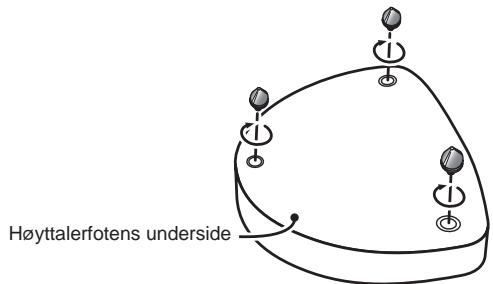

1 Skru hver spike inn i metallgjengene som er innfelt i hoyttalerbunnen.

2 Legg spiketablettene på egnede steder slick at spikespissene treffes när høytaleren settes ned.

3 Plasser høytalerfoten på spiketablettene og sjekk for a forsikre deg om at høytaleren ikkevakler.

4 Legg høytaleren oppå høytalerfoten og sjekk for Å forsikre deg om at høytaleren ikkevakler.

Forsiktig

• Bruk alltid spiketablettene som anvist sik at den innfelte flatten vender opp for mottak av spikespissen.

Spikes kan påføre skade på gulvet hvis du unnlater Å bruke spiketablettene ved plassering av høytalerne. Hvis du ønsker på bruke spikes anbefaler vi at du tar i bruk spiketablettene.

Ved bruk av anti-gilfelt

For à sikre en stabil oppstilling bør du feste anti-gilfeltene på undersiden av hvver høyttalerfot.

Montering/fjerning av grillen

Med høyttalersystemet følger det med griller som kan monteres eller fjernes på følgende mæte:

1 Monter grillen ved Å stille den mot høytaleren og gi den etletttrykk.
2 Ta tak med begge hender nær midten av grillen og trekk den forsiktig mot deg sik at den skilles fra høytaleren.

Forsiktig

• Magnet har blitt brukt forå holde grillen på plass. Ikke plasser en grill iærheten av apparater som kan påvirkes av magnetisme (CRT-skjermer osv.).

Tilkoblinger

Høytalerkabler for tlikobling til en forsterker følger ikke med dette høytalersystemet.

Tilkobling av kablene

1 Skru av forsterkerens strøm.

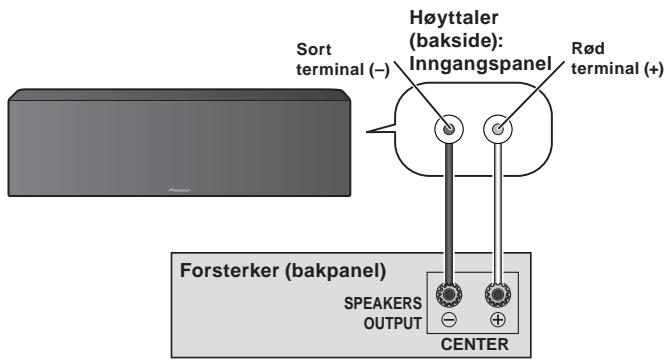

2 Koble høyttalerkablene til inngangsterminalene på hvør høytalers bakside. Inngangsterminalenes polaritet: rød er positiv (+) og sort er negativ (-).

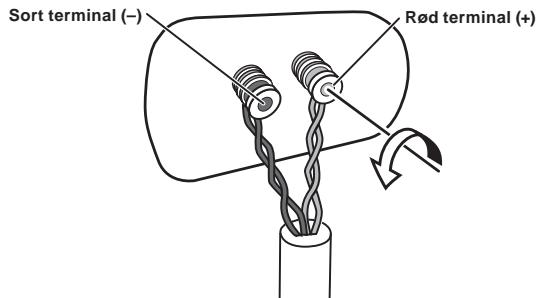

Lösne knotten på haver inngangsterminal og skyv kabeltrådene inn i haver av terminalstolpenes hull og stram deretter til knottene.

3 Koble kabelens andre ender til forsterkerens speakerutganger (se forsterkerens brukerveiledning for en mer detailjert forklaring).

• Du kan ögså bruke bananplugger for dette tilkoblingen. Terminalkapslene må Forst fjernes fra inngangsterminalen när du Bruker av bananplugger.
• Etter at pluggene har blitt tilkoblet bør du dralett i kablene for Åbekrefte at de er godt nok festet til terminalene. Därlige tilkoblinger er ofte ársak til støy og brudd på lyden.
• Dersom det skulle forekomme at kabeltrådene skyves ut av enterminal kan de komme i kontakt med hverandre, noe som kan føre til at forsterkeren overbelastes. Dette kan medføre at forsterkeren slutter Å fungere og til og med påføre skade på forsterkeren.
• Ved bruk av høytalere som har blitt koblet til en forsterker, vil du ikke oppnå normal stereoeffekt dersom polariteten (+, -) pa en av høytalerne (høyre eller venstre) har blitt reversert.

ADVARSEL

Disse høytalerkontaktene leder LIVSFARLIG strøm.

Dra ut strømledningen før du kobler til eller fra høytalerledningene og før du berøreren noen uisolerte deler, dette forå unngå fare for elektrisk støt.

D3-4-2-2-3_A_No

Spesifikasjoner

Kammer. Bassrefleks beregnet for bokhylle

Konfigurasjon 3-veis

Woofer. 13 cm cone x 2

Mellomtone/Tweeter . . . . . Koaksial enhet: 13 cm cone/2,5 cm dome

Impedanse 6

Frekvensrespons. 40 Hz til 50 kHz

Sensitivitet. 85,5 dB (2,83 V)

Maksimal inngangeffekt. 130 W

Crossover-frekvens 370 Hz/3 kHz

Utvendige dimensjoner . . . .560 (B) mm x 190 (H) mm x 280 (D) mm

*Høyde (inkl. høytalerstativ): 211,5 mm

Vekt. 14,5 kg

Medfolgende utstyr

Hoyttalerfot 1

Spike 3

Spiketabletter 3

Anti-gifelt 4

Grill. 1

Pussefille (kun modell S-81C-K) 1

Bruksanvising

Merk

Spesifikasjoner og utforming kan bli endret uten forutgående varsel grunnet produktutbedringer.

technologien muliggjør lydgjengivelse gjennom hver component ved Å forbedre helhetlig fasetilpasning.

Utgitt av Pioneer Corporation.
