S-81C-K - 中置扬声器 PIONEER - 免费用户手册
免费查找设备手册 S-81C-K PIONEER PDF格式.
| 品牌 | 先锋 |
| 型号 | S-81C-K |
| 类别 | 中置音箱 |
| 箱体类型 | 书架式，低音反射 |
| 配置 | 3路 |
| 低音单元 | 2 × 13厘米锥盆 |
| 中音/高音单元 | 同轴单元：13厘米锥盆/2.5厘米球顶高音 |
| 额定阻抗 | 6 Ω |
| 频率响应 | 40 Hz - 50 kHz |
| 灵敏度 | 85.5 dB (2.83 V) |
| 最大输入功率 | 130 W |
| 分频频率 | 370 Hz / 3 kHz |
| 尺寸（宽×高×深） | 560 × 190 × 280 mm |
| 带底座高度 | 211.5 mm |
| 重量 | 14.5 kg |
| 供电方式 | 被动式（需外接功放） |
| 随机附件 | 音箱底座、避震脚钉（×3）、脚钉底座（×3）、防滑垫（×4）、网罩、清洁布 |
| 箱体维护 | 干布；必要时使用稀释的中性清洁剂（不含蜡或化学物质） |
| 亮光漆面维护 | 柔软干布或随附的清洁布（仅限S-81C-K型号） |
| 安全注意事项 | 请勿安装在高度位置；请勿坐在或站在音箱上；使用脚钉时务必配合底座以防刮伤地面；连接线缆前请断开功放电源 |
| 备件和可维修性 | 制造商未指定；请联系先锋授权服务中心 |
| 一般信息 | 相位控制技术；适用于支持6至16Ω负载的功放 |
常见问题 - S-81C-K PIONEER
用户关于以下问题的提问 S-81C-K PIONEER
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 中置扬声器 免费PDF格式！查找您的手册 S-81C-K - PIONEER 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 S-81C-K 品牌 PIONEER.
用户手册 S-81C-K PIONEER
徹底閱讀本操作手冊，以便正確地操作您的產品。在您閱讀完後，請將手冊置於安全的地方以備未來參考。
開始之前
- 本揚聲器系統標稱阻抗 6 。請將揚聲器系統連接到負載阻抗為 6 至 16 （揚聲器輸出端子標有“ 6 to 16 ”的型號）範圍內的擴大機。
為防止輸入超載致使揚聲器系統受損壞，請遵守下列所示使用前的注意事項：
·請勿對揚聲器提供超出輸入最大容許量的電源。
- 為強調高頻率的大音響而使用圖形等化器時，請勿過度使用擴大機的音量。
- 請試一下勿使低音頻的擴大機輸出大音量的噪音（由于擴大機諧波失真而加大音量有可能破壞揚聲器）。
注意：安装
- 請勿將揚聲器安置在牆壁或天花板上。落下時有可能帶來傷害。
·請勿將揚聲器安置在頭上的天花板或牆壁上。安裝不正確時，揚聲器護網有可能落下而損壞或帶來人體的傷害。
·連接組件時，請關掉AV設備並把插銷拔下來。請參考操作手冊，務必確認清楚正確的連接電纜。 - 護網上裝有磁鐵。如果朝水平方向對護網用力，護網可能會掉落。清潔揚聲器時，請先取下護網。
注意：在使用时
- 請勿將揚聲器放置在不穩定的平面台。這樣掉下來時，會受害或使裝置設備損壞。
- 使用本揚聲器請勿長時間輸出失真的音響，這會帶來火災的危險。
·請勿坐在或站在揚聲器上面或讓小孩子在揚聲器的上面遊玩。
·請勿在揚聲器上放置大型物或重量大的物件。
·請勿在高頻或中頻揚聲器附近放置螺絲刀或鐵製部件等帶磁性的物件。由於揚聲器採用強力磁鐵，以致於吸引物件、損壞護網或可能帶來傷害。
揚聲器機箱的維護
平常使用時，只用乾布擦拭就能充分保持機箱的乾淨。必要時請用五倍或六倍的水加入中性洗衣劑液，然後用充分擰乾水的擦布擦拭。請勿用家具用的打蠟或清潔劑。
由於表面會受到侵蝕，在本裝置上或附近請絕對勿使用稀釋劑、揮發油、殺虫劑或其他化學藥品。
清潔揚聲器系統的光亮表面
僅適用於S-81C-K
- 如果使用有灰塵或硬質的布，或用力按顯示幕，產品的表面會遭到刮傷。
- 如果使用溼布清潔揚聲器表面，沾在表面上的水滴可能會進入本產品內，導致本產品故障。
- 清潔揚聲器系統的表面時，請用乾軟布（隨附的清潔布）輕輕擦拭它。
包装箱中的内容
揚聲器基座×1
長螺釘×3
- 透過揚聲器播放的聲音會受到聆聽空間情況的微妙影響。

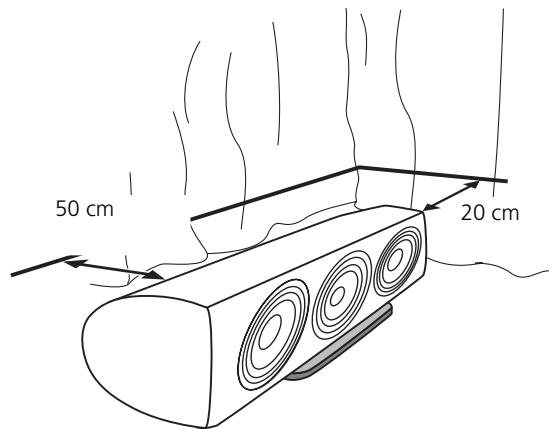

- 為了得到最好的音效，請選擇將揚聲器放置在實心地板上，並依照如下所示的位置擺放揚聲器。將揚聲器朝向離牆壁更近或更遠的位置移動可以調整低音位準調整揚聲器。使揚聲器與周遭的牆壁保持等距以確保聲音的平衡。
- 如果房間有很嚴重的迴響情況，建議您在牆壁上懸掛厚的織品，並且／或在地板上放置地毯以減輕迴響。若要得到最好的效果，請將牆壁完全覆蓋。
- 此揚聲器是書架式揚聲器，放在地板以外的實心水平表面上才能發揮最佳效能。將揚聲器直接放在地板上會產生因低音過強造成模糊的轟隆聲。
重要
·日本先鋒公司對於部件的組裝，錯誤設置、加強不夠充分、誤用以及由自然行為所引起的故障，不負責一切損害的賠償責任。
僅適用於S-81C-QL
- 揚聲器機箱使用天然木做成的飾板片。請勿把揚聲器放在陽光直接照射得到的地方，同時避免放置於電熱器和空調機的附近。這樣說不定會引起揚聲器機箱變形和變色以及損壞到揚聲器。
使用揚聲器基座
此揚聲器系統附有一個揚聲器基座，可讓揚聲器有更好的聲音、更穩定且更安全。如下所示，請將揚聲器放在底座上。
將揚聲器直接安裝在揚聲器基座上時，請使用隨附的螺鈕或防滑墊。
使用長螺釘時
本揚聲器系統附有您可以用來隔開地板與揚聲器的螺釘。使用隨附的螺釘底座以避免刮傷放置揚聲器所在的地板或其他表面。
1 將長螺釘擰入埋置揚聲器基座底部的螺紋金屬墊片。
2 將長螺釘底座放在放置於揚聲器時要插入三支長螺釘的位置。
3 將揚聲器基座放在長螺釘底座上，並確認揚聲器基座不搖擺。
4 將揚聲器放在揚聲器基座上，並確認揚聲器不搖擺。
注意
- 請務必使用如圖所示的長螺釘底座，使凹陷表面朝上以承受長螺釘尖端。
若放下揚聲器時不使用長螺釘底座，長螺釘可能會傷害到地板。如果您想使用長螺釘，我們大力推薦您使用長螺釘底座。
使用防滑墊片時
確認安裝穩定，將防滑墊片放在揚聲器基座的底面。
護網的裝卸
此揚聲器系統裝備有護網，可以依照下述方法進行裝卸：
1 若要裝上護網，請將護網對齊揚聲器本體，然後輕輕按下護網。
2 若要取下護網，請用雙手握住靠近中央的位置，然後輕輕朝您自己的方向拉，將護網從揚聲器上取下。
注意
- 磁鐵是用於將護網保持在定位。請勿將護網放在靠近易受磁性影響（CRT電視機等）的裝置的位置。

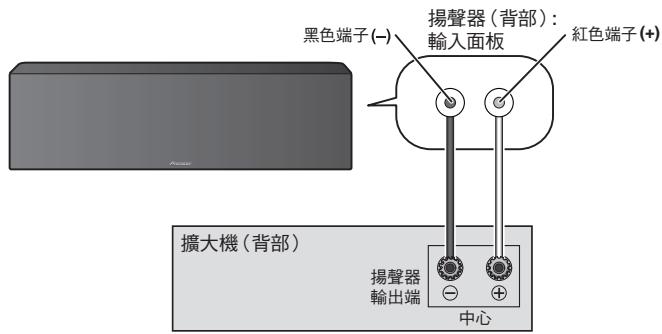

連接
此揚聲器並不含有用於連接擴大機的揚聲器電纜。
電纜的連接
1 關閉擴大機的電源。

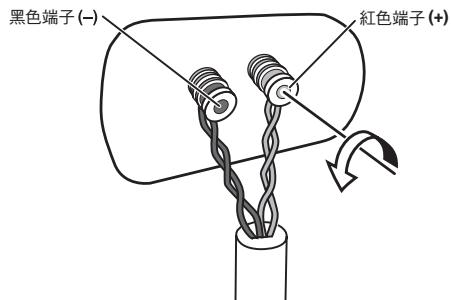

2連接揚聲器接線於揚聲器背面的輸入端。輸入端子的極性是紅色為正極（+），而黑色為負極（一）。
鬆開輸入端子上的旋钮並將揚聲器連接線插入每個端子柱孔中，然後鎖緊旋钮。
3 將電纜的另一端連接於擴大機的揚聲器輸出端子上（詳細請參照擴大機的操作手冊）。
- 您也可用一個香蕉插頭來連接揚聲器的端子。使用香蕉插頭時，請務必取下輸入端子的端蓋。
- 當連接插座後，請輕拉一下電纜的短部與端子確認是否確實的連接好。不良的連接，將導致噪音與聲音的中斷。
·如果電纜的接線時有脫落，使接線互相接觸導致擴大機的過度負荷，這樣可能造成擴大機停止工作或損壞。 - 使用連接於擴大機的揚聲器套接時，揚聲器（左置或右置）的正負極 (+,-) 連接錯誤的話，將無法得到正確的立體聲效果。
注意
揚聲器端子帶有有害的電壓。連接或切斷電源線時，為避免觸電之風險，請在接觸任何未絕緣部分前先將電源切斷。 D3-4-2-2-3 A ChH
規格
機殼 低音反射書架型
配置 3路
低音揚聲器 13cm 雉形×2
中音/高音揚聲器......同軸裝置：13cm錐形/2.5cm球頂型
電阻 6Ω
頻率響應. 40 Hz至50 kHz
靈敏度 85.5 dB (2.83 V)
最大输入功率 130W
交越频率. 370 Hz/3 kHz
外形尺寸. .560mm（宽） × 190mm （高） × 280mm （深）
- 高度（包括揚聲器基座）：211.5 mm
重量 14.5kg
附件
揚聲器基座 1
長螺釘 3
長螺釘底座 3
防滑垫 4
護網 1
清潔布（僅適用於S-81C-K） 1
操作手册
注
規格及設計有因產品改善而有所變更，恕不另行通知。
是根據日本先鋒公司開發的相控制的技術概念。這是通
過從錄音到播放改善階段匹配特性的產品所授予的商標。
日本先鋒公司出版。
版權 © 2008 日本先鋒公司。
版權所有。
