Mærke	Pioneer
Model	S-81C-K
Kategori	Centerhøjttaler
Kabinettype	Reol, bassrefleks
Konfiguration	3-vejs
Woofer	2 × 13 cm kegle
Mellemtone / Diskant	Koaksial enhed: 13 cm kegle / 2,5 cm dome
Nominel impedans	6 Ω
Frekvensrespons	40 Hz - 50 kHz
Følsomhed	85,5 dB (2,83 V)
Maksimal indgangseffekt	130 W
Delingsfrekvenser	370 Hz / 3 kHz
Mål (B × H × D)	560 × 190 × 280 mm
Højde med sokkel	211,5 mm
Vægt	14,5 kg
Strømforsyning	Passiv (kræver ekstern forstærker)
Medfølgende tilbehør	Højttalerbase, afkoblingsspidser (×3), underlag til spidser (×3), skridsikre puder (×4), frontgrill, rengøringsklud
Vedligeholdelse af kabinet	Tør klud; om nødvendigt, fortyndet neutralt rengøringsmiddel (uden voks eller kemikalier)
Vedligeholdelse af blank finish	Blød, tør klud eller medfølgende rengøringsklud (kun model S-81C-K)
Sikkerhed	Må ikke installeres i højden; sid eller stig ikke på højttaleren; brug spidserne med deres underlag for at undgå ridser i gulvet; tag forstærkeren ud af stikkontakten, før kabler tilsluttes
Reservedele og reparationsmuligheder	Ikke specificeret af producenten; kontakt en autoriseret Pioneer-service
Generelle oplysninger	Phase Control-teknologi; brug med forstærker, der accepterer 6 til 16 Ω

Ofte stillede spørgsmål - S-81C-K PIONEER

Hvad er højttalerens impedans, og hvilken forstærker skal jeg bruge?

Den nominelle impedans er 6 Ω. Tilslut højttaleren til en forstærker med en belastningsimpedans på 6 Ω til 16 Ω (angivet på udgangsterminalerne).

Hvordan installerer jeg de medfølgende afkoblingsspidser?

Indsæt spidserne i de gevindskårne metalindhak under højttaleren. Fastgør spidsbaserne på kontaktpositionerne, og placer højttaleren på baserne. Brug altid baserne for at undgå at beskadige gulvet.

Kan jeg montere højttaleren på væggen eller i loftet?

Nej, højttaleren er ikke designet til væg- eller loftmontering. Den skal placeres på en stabil og plan overflade for at undgå faldrisiko.

Hvordan tilslutter jeg højttaleren til en forstærker?

Sluk for forstærkeren. Tilslut højttalerkablerne til indgangsterminalerne (rød = +, sort = -) bag på højttaleren, og tilslut den anden ende til forstærkerens terminaler. Du kan bruge bananstik efter at have fjernet hætten.

Hvad gør jeg, hvis polariteten er omvendt?

Hvis polariteten på en højttaler er omvendt (+, - byttet), vil stereoeffekten forringes. Kontrollér, at den røde ledning er tilsluttet den røde terminal (+) og den sorte ledning til den sorte terminal (-) på hver højttaler.

Hvordan rengør jeg den blanke finish på model S-81C-K?

Brug en blød, tør klud eller den medfølgende rengøringsklud. Brug ikke en ru eller våd klud, da det kan ridse overfladen eller forårsage vandindtrængning.

Kan jeg fjerne frontgrillen?

Ja, frontgrillen holdes på plads af magneter. For at fjerne den, tag fat med begge hænder nær midten og træk forsigtigt mod dig. For at sætte den på igen, juster den og tryk forsigtigt.

Hvad er den maksimale effekt, højttaleren kan håndtere?

Den maksimale indgangseffekt er 130 W. Overskrid ikke denne grænse for at undgå at beskadige højttalerne.

Hvor skal jeg placere højttaleren for optimal lyd?

Placer højttaleren på en solid og plan overflade (som et møbel). Hold den væk fra vægge for at justere bassen. Hvis rummet ekko, brug gardiner eller et tæppe til at dæmpe lyden.

Hvordan skal jeg bortskaffe højttaleren ved endt levetid?

Smid den ikke ud med husholdningsaffaldet. Aflever den på en godkendt indsamlingsstation for brugt elektronik. I EU, Schweiz og Norge er returneringen gratis.

BRUGSANVISNING S-81C-K PIONEER

Tak for købet af dette produit fra Pioneer.

Gennemlæs venligst这部分brugsanvisninggrundigt,sà du ved,hvordan du skal anvende din modelpá korrekt vis.Gembrugsvejledningen pát sikkert sted,nár du er færdig med at læse den,sà du senere kan konsultere den.

Inden du begynder

• Dette højttalersystems nominelle impedans er 6 Ω. Slut højttalersystemet til en forstærker med en belastningsimpedans fra 6 Ω til 16 Ω (en model med "6 Ω to 16 Ω" vist på højttalerudgangsterinalerne).

lagttag venligst de folgende sikkerhedsforskrifter, saledes at skade pa hoottalersystemet pa ground af indgangsoverbelastning undgas:

• Strömforsyningen til hjttalersystemet må ikke overstige den højeste tilladte indgang.
• Anvend ikke en for kraftig forstaerkerlydstyrke,ningen du anvender en grafisk equalizer til at fremhæve kraftig lyd i det højfrekvente område.
• Tving ikke en forstærker med svag stromforsyning til at producere en kraftig lyd (forstærkerens harmoniske forværngning vil blive øget, hvorved højttaleren kan lide skade).

Forsigtig: installation

• Monter违法犯罪
• Monter ici disse højttalere på væggen eller loftet. De kan falde ned og,vareårsag til tilskadekomst.
• Monter违法犯罪
• Montergressive, violent, and violent behaviors
• Monster nicht hójttalernie i hójden i loftet aller pa væggen. Hvis de monteres forskert, kan hójttalergitteret falde ned og vår Ärsag til materiel skade og personskade.
• Sluk for og tag dit AV-udstyr ud af forbindelse og gå frem after anvisningerne, när du tilslutter apparaterne. Sørg for at anvende de rigtige til Slutningskabler.
• Gitteret er monteret med magneter. Gitteret kan falde af, hvisd det udsættes for magt i vandret retning. Tag gitteret af Först, narr højttaleren skal rengøres.

Forsigtig: ibrug

• Anbring/DDjttaleren pæn ustabil flade.Den kan i sfa fald udgore en fare,hvis den vælter,og desuden ove skade pa udstyret.
• AnvendCREASE the freemerge forvrænget lyd i et laengere tidsrum. Dette kan resultere i fare for brand.
• Lad ære med at sidde eller stå på hjttaleren og lad ikke børn lege på hjttaleren.
• AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION: AnbringOTION
• Anbring ikke magnetiske genstande, som for eksempel en skruetrækker eller jernde i nærheden af diskant-ller mellemtonehøjttaleren. Eftersom hjøttalerne betjener sig af kraftige magneter, kan genstandene blive tiltrukket, med personskade eller skade på membranen som resultat.

Rengoring af højttalerkabinettet

Ved normal brug bør aftørring med en tør klud ære tilstrækkeligt til at holde kabinettet rent. Om nødvendigt rengøres med en klud, som er dyppet i et neutral rengøringsmiddel, som er fortyndet fem eller seks gange med vand og derefter vredet godt op. Anvend ikke mobelpolitur eller rensemidler.

Anvend aldrig fortynder, rensebenzin, insetktspray erler andre kemikalier pa aller i nærheden af dette enhed, dappe midler vil ødelægge overfladerne.

Rengoring af højttalersystemets blanke overflade

Kun S-81C-K

• Hvis der anvendes en hard klud aller hvis du gnider skaermen hardt, vil pruduktets overflade blive ridset.
• Hvis du rengører højttalersystemets overflade med en våd klud, kan små dræber på overfladenkommen ind iproduktet, hvilket kan resultere i fejlfunktion.
• Nár du rengörer hójttalersystemets overflade, skal du tøre den forsigtigt af med en tør, blød klud, dvs. den medfolgende renseklud.

Kassen indeholder

Hjttalerfod x 1

Pigge x 3

Pigfodder × 3
Skridsikre puder x 4

Gitter x 1

Hvis du vil skille dig af med dette produit, mä du ikke smide det ud sammen med dit almindelige husholdningsaffald. Der findes et separat indsamlingssystem for udtjente elektroniskeprodukter i overensstemmelse med lovgivningen, som kræver korrekt bearbejdning og genanvendelse.

Private husholdninger i EU's medlemsstater, i Schweiz og Norge kan gratis aflvere deres udtjente elektroniskeprodukter i specificerede indsamlingsomrader aller hos en detailhandler (hvis der kbes et lignende nyt produit).

I lande, som kein er nævnt ovenfor, skal du kontakte de lokale myndigheder for at spørge, hvordan du korrekt skaffer dig af med det udtjente produkt. Du garanterer dermed, at dit udtjente produit gennemgår den ødvendige bearbejdning og genanvendelse, og forbinder dermed, at miljøet og menneskers sundhed ikke pärvirkes negativt. K058 Da

Installansanvisninger

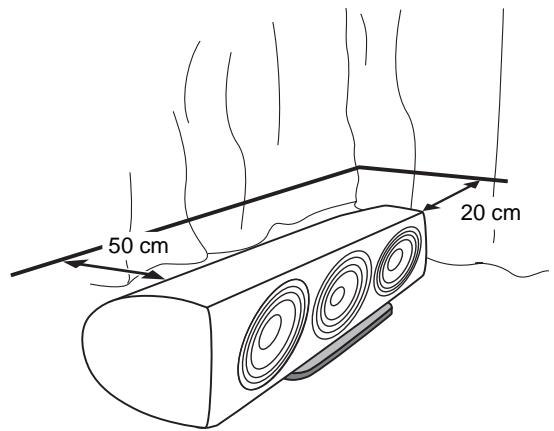

Valg af installationssted for hjttalersystemet

• Lyd fra højttalersystemet pavirkes nemt på en umaerkelig**)made af forholdene på lyttestedet.
• Den bedste lyd opnås ved at man stiller højttalerne på et solidt gulv og placerer dem som vist herunder. Niveau af baslyd kan reguleres ved at man flytter højttalerne nærmere til ullergere fra væggen. Indstil højttalerne, SSE de er i samme afstand fra deres respektive sidevægge, Således at en balanceret lyd garanteres.
• Hvis der er meget afterklang i rummet, anbefaler vi at du hænger noget tungst stof pa væggene og/eller lægger et tæppe pa gulvet for at dæmpe lyden. Det bedste resultat opnås ved at man daekker væggene helt.
• Denne højttaler er af bogreol%-tplen, som vil yde dens bedste, hvis den anbringes pa en solid, plan flade og ikke pa gulvet. Anbringelse af højttaleren direkte pa gulvet, vil resultere i en buldrende, udefineret lyd.

Vigtigt

• Pioneer pátager sig intet ansvar for skader, som er et résultat at af samling, fejagtig montering, utilstrækkelig forstaerkninq, misbrug af Produktet, naturrelaterede påvirkninger og lignende.

Kun S-81C-QL

• Kabinettet betjener sig af en krydsfinerplade, som er lavet af naturligt træ. Anbring ikke højttaleren på et sted, hvor den vil blive udsat for direkte sol, og undgå at anbringe den iærheden af varmeapparater og klima-anlaeg. Dette kan føre til skævhed i og misfarvning af højttalerkabinettet og øve skade på højttaleren.

Anvendelse af højttalerfoden

Med dette højttalersystem følger en hjʊttalerfod, som giver bedre lyd, stabilitet et og sikkerhed. Anbring hjʊttaleren på foden som vist herunder.

Anvend de medfolgende pigge eller skridsikre plader, hvis du anbringer højttaleren på hjottalerfoden.

Hvis piggene anwendes

Dette højttalersystem inkluderer pigge, som kan anvendes til at isolere højttaleren fra gulvet. Anvend de medfolgende pigplader for at undgå at ridse gulvet eller andre overflader, hvor højttaleren anbringes.

1 Drej piggene ind i de gevindskarne metalindsatser, som er indlejret i hjoittalerens underside.

2 Sæt pigfødderne i de stillinger, hvor piggenes spidser vil ramme, nær højttaleren sættes ned.

3 Anbring højttalerfoden på pigfødderne og kontroller for at bekrafte, at hjŋttalerfoden ikke rokker.
4 Anbring højttaleren på hjøttalerfoden og kontROLLER for at bekråfte, at hjøttaleren ikke rokker.

Forsigtig

• Benyt altid pigfødderne som vist, med den indskårne flade vendende opad til modtagning af pigspidsen.

Hvis du ikke anvender pigfødderne,驻村 hjttalerne anbringes, kan piggene øve skade på gulvet. Hvis du agter at anvende de pigge, anbefaler vi stærkt anvendelse af pigfødderne.

Nár skridsikre plader anwendes

For at sikre en stabil installation, skal de skridsikre plader saettes pa undersiden af hvr hjttalerfod.

Påsæting/aftagning af gitteret

Dette højttalersystem er udstyret med et gitter, som kan sættes på og tages af på fölgende på:

1 Gitteret sættes på ved at man sætter det ud for højttaleren og trykker det forsigtigt på.
2 Gitteret tages af ved at du tager fat i det med begge hænderær midten og forsigtigt trækker det mod dig for at skille gitteret fra hjttaleren.

Forsigtig

• Der anwendes magneteter til at holde gitteret på plads. Anbring/DD: ikke gitteret nær anordninger, der kan blive pavirket af magnetisme (CTR-fjernsyn etc.).

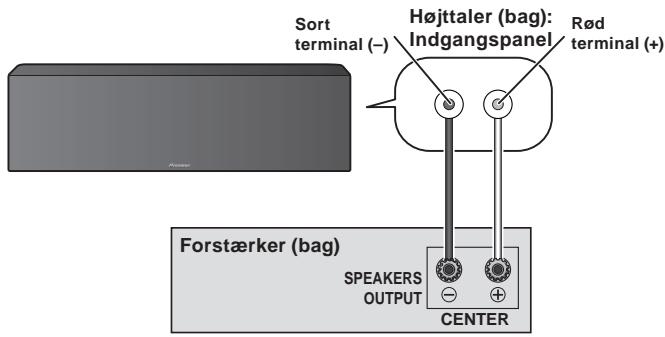

Tilslutninger

Denne højttaler inkluderer ikke hjottalerkabler, som anvendes til tilslutning af en forstærker.

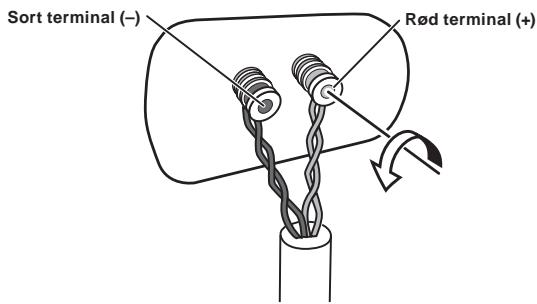

Tilstutning af kablerne

1 Sluk for forstærkeren.

2 Sæt højttalerkablerne i indgangsterimalerne påbagsiden af hjottaleren. Med hensyn til indgangsterimalernes polaritet er rød positiv (+) og sort negativ (-).

Løsn knapperne på indgangsterinalerne og saet højttalerkabeltrådene ind i hvter terminalklemmeåbning.

3 Sæt den,anden Ende af kablerne i udgangsterimalerne på forstærkerens højttaler udgangsterimaler (vi henviser til brugsanvisningen for din forstærker angæende yderligere detailjer).

• Du kan også anvende bananstik til这部分 tiltslutting. Hvis du onionsker at gøre dette, skal du forst tage hætterne af indgangsterminalerne.
• Træk let i kablerne, nár du har sat stikkene i, for at sikre dig, at kabelenderne er sat ordentigt i terminalerne. Mangelfuld tilstluting kan frembringe stoj i og afbrydelser af lyden.
• Hvis kabeltrådene skulle falde ud af terminalerne, söledes at der er risiko for at de kankommen i kontakt med hinanden, vil forstærkeren blive udsat for en ekstra stor belastning. Dette kan bevirke, at forstærkeren holder op med at fungere og kan endog medføre skade på forstærkeren.
• Hvis du anvender et sæt hjttalere, som er sluttet til en forstærker, vil du/DDke kinne opnå den normale stereovirkning, hvis polariteten af (+,-) en af hjttalerne (venstre eller højre) er i modfase.

ADVARSEL

Disse højtalerterminaler leder FARLIG

STRÖMFORENDE spænding. For at forhindre risikoen for elektrisk stød, narr højtalerkablerne tilsluttes eller kobles fra, trækkes strømkablet ud af stikdåsen, før der røres ved uisolerede dele. D3-4-2-2-3_A_D

Tekniske specifikationer

Kabinet. Basrefleks, bogreol-type

Konfiguration 3-vejs

Bashjittaler. 13 cm kelemembran x 2

Maks. indgangseffekt 130 W

Delefrekvens 370 Hz/3 kHz

Udvendige mål .560 (B) mm x 190 (H) mm x 280 (D) mm

*Højde (inklusive højttalerstativ): 211,5 mm

Vægt. 14,5 kg

Tekniske spekifikationer og design kan ændres utden varsel på grund af forbedringer.

er et varemærke for et produit med Pioneers fasekontrolteknologi. Denne tekniologi muliggør hijkvalitets lydgengivelse viahver enkelt component ved forbedring af den generellefaseoverensstemmelse.

Alle rettigheder forbeholds.
