S-81C-K - Centrale luidspreker PIONEER - Gratis gebruiksaanwijzing en handleiding

Merk	Pioneer
Model	S-81C-K
Categorie	Middenluidspreker
Type behuizing	Boekenplank, bassreflex
Configuratie	3-weg
Woofer	2 × 13 cm conus
Midrange / Tweeter	Coaxiale eenheid: 13 cm conus / 2,5 cm dome
Nominale impedantie	6 Ω
Frequentierespons	40 Hz - 50 kHz
Gevoeligheid	85,5 dB (2,83 V)
Maximaal ingangsvermogen	130 W
Overgangsfrequenties	370 Hz / 3 kHz
Afmetingen (B × H × D)	560 × 190 × 280 mm
Hoogte met voet	211,5 mm
Gewicht	14,5 kg
Voeding	Passief (vereist externe versterker)
Meegeleverde accessoires	Luidsprekerbasis, ontkoppelingspinnen (×3), pinnenvoetjes (×3), antislipkussentjes (×4), rooster, reinigingsdoekje
Onderhoud van de behuizing	Droge doek; indien nodig, verdund neutraal reinigingsmiddel (geen was of chemische middelen)
Onderhoud van de glanzende afwerking	Zachte droge doek of meegeleverde reinigingsdoek (alleen model S-81C-K)
Veiligheid	Niet op hoogte installeren; niet op de luidspreker zitten of klimmen; gebruik de pinnen met hun voetjes om krassen op de vloer te voorkomen; koppel de versterker los voordat u kabels aansluit
Onderdelen en repareerbaarheid	Niet gespecificeerd door de fabrikant; neem contact op met een erkende Pioneer-service
Algemene informatie	Phase Control-technologie; gebruik op versterker die 6 tot 16 Ω accepteert

Veelgestelde vragen - S-81C-K PIONEER

Wat is de impedantie van de luidspreker en welke versterker moet u gebruiken?

De nominale impedantie is 6 Ω. Sluit de luidspreker aan op een versterker waarvan de belastingsimpedantie varieert van 6 Ω tot 16 Ω (aangegeven op de uitgangsaansluitingen).

Hoe installeer ik de meegeleverde ontkoppelingspinnen?

Steek de pinnen in de metalen schroefdraaduitsparingen onder de luidspreker. Bevestig de pinnenvoetjes op de contactposities en plaats de luidspreker op de voetjes. Gebruik altijd de voetjes om beschadiging van de vloer te voorkomen.

Kan ik de luidspreker aan de muur of het plafond bevestigen?

Nee, de luidspreker is niet ontworpen voor wand- of plafondmontage. Plaats hem op een stabiel en vlak oppervlak om valgevaar te voorkomen.

Hoe verbind ik de luidspreker met een versterker?

Schakel de versterker uit. Sluit de luidsprekerkabels aan op de ingangsaansluitingen (rood = +, zwart = -) aan de achterkant van de luidspreker en sluit het andere uiteinde aan op de aansluitingen van de versterker. U kunt banaanstekers gebruiken nadat u de dop hebt verwijderd.

Wat te doen als de polariteit is omgekeerd?

Als de polariteit van een luidspreker is omgekeerd (+, - omgewisseld), wordt het stereobeeld verslechterd. Controleer of de rode draad is aangesloten op de rode aansluiting (+) en de zwarte draad op de zwarte aansluiting (-) bij elke luidspreker.

Hoe reinig ik de glanzende afwerking van het model S-81C-K?

Gebruik een zachte, droge doek of het meegeleverde reinigingsdoekje. Gebruik geen ruwe of natte doek, omdat dit krassen op het oppervlak kan veroorzaken of waterinfiltratie kan veroorzaken.

Kan ik het rooster van de luidspreker verwijderen?

Ja, het rooster wordt vastgehouden door magneten. Om het te verwijderen, houdt u het met beide handen vast bij het midden en trekt u het voorzichtig naar u toe. Om het terug te plaatsen, lijnt u het uit en drukt u het voorzichtig aan.

Wat is het maximale vermogen dat de luidspreker aankan?

Het maximale ingangsvermogen is 130 W. Overschrijd deze limiet niet om schade aan de luidsprekers te voorkomen.

Waar moet ik de luidspreker plaatsen voor optimaal geluid?

Plaats de luidspreker op een stevig en vlak oppervlak (zoals een meubel). Houd hem uit de buurt van muren om de bastonen aan te passen. Als de ruimte galmt, gebruik dan gordijnen of een tapijt om het geluid te dempen.

Hoe moet ik de luidspreker aan het einde van zijn levensduur afvoeren?

Gooi het niet bij het huishoudelijk afval. Breng het naar een erkend inzamelpunt voor gebruikte elektronische apparaten. In de EU, Zwitserland en Noorwegen is teruggave gratis.

GEBRUIKSAANWIJZING S-81C-K PIONEER

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees de handleiding aandachtig door zodat u volledig op de hoogte bent van de bediening en werkig. Bewaar de handleiding op een veilige plaats voor eventuele naslag in de toekomst.

Voordatu begint

• De nominale impedantie van deze luidsprekers is 6 . Sluit de luidsprekers op een versteker aan met een belastingsimpedantie:tussen 6 en 16 (een model met het opschrift "6 to 16 op de luidsprekeruitgangsaansluitingen).

Om beschadiging van de luidsprekers als gevolg van overbelasting te voorkomen, dient u de volgende punten inRCT 1

• De stroomtoevoer maar de luidsprekers mag het maximaal toelaatbare ingangsvermögen Niet overschrijden.
• Bij gelebruik van een grafische equalizer voor het versterken van de hoge tonen, mag het volume van de versterker Niet te hoog worden ingesteld.
• Probeer Niet om een versterker met laag vermogen geluid met overmatig hoog volume te lately weergeven (de harmonische verrorming van de versterker zal toenemen, wat kan resulteren in beschadiging van de luidspreker).

Let op: opstelling

• Bevestig de luidsprekers Niet aan een muur of het plafond. De luidsprekers können vallen en letsel veroorzaken.
• Monteer de luidsprekers Niet boven u aan het plafond of aan een muur. Als de luidspreker verkeerd is bevestigd, kan het luidsprekerfront vallen met beschadiging of letsel tot gevolg.
• Schakel de AV-apparatuuruit, haal de stekkeruit het stopcontact en raadpleeg de handleidingen voordat u begint met het aansluierten van apparatuur. Zorg dat u de juiste aansluitkabels gelebruikt.
• Het front is met magneten aan de luidspreker bevestigd. Het front kan vallen als in horizontale richting gegen het front worden gedrukt. Verwijder het front voordat u de luidspreker schoonmaakt.

Let op: gebruik

• Zet de luidspreker Niet op een onstabiele ondergrond. De luidspreker kan gevaar opleveren wonneer deze omvalt of de apparatuur kan beschadigd worden.
• Laat de luidspreker Niet gedurende langereijd verrormd geluid weergeven. Dit kan resulteren in brand.
• Ga Niet op de luidspreker zitten of staan en LAST ook nicht kinderen op de luidspreker spelen.
• Zet geen grote of zware voorwerpen op de luidspreker.
• Leg geen voorwerpen die door magneten worden aangetrokken, Zoals schroevendraaiers of ijzeren voorwerpen, in de buurt van de tweeteter of midrange. Aangezien er sterke magneten in de luidsprekers zichn, hunnen de voorwerpen worden aangetrokken met persoonlijk letsel of beschadiging van het membraan tot gezolg.

Schoonmaken van de luidsprekerbehuzing

Bij normala gebruik is het voldoende als u de luidspreker af en toe met een droge doek afveegt. Voor het verwijderen van hardnekig vuil kut u de doek bevochtigen met een neutraal

reinigungsmiddel dat vijf- of zesmaal verdund is met water. Wring de doek goed uit voordat u begint. Gebruik geen meubelwas of sterke reinigungsmiddelen.

Gebruik nooit witte spiritus, benzine, insecticidenspray of andere chemische middelen op of in de buurt van de luidsprekers, want deze können de afwerking aantasten.

Schoonmaken van de glanzende afwerking van de luidspreker

Alleen voor de S-81C-K

• Als u een vuile of harde doek gebruikt of als u erg hard over de afwerking wrijft, können er krassen op de afwerkingkommen.
• Als u de buitenkant van de luidspreker met een natte doek schoonmaakt,+kunnen er waterdruppeltjes in het inwendige terechtkomen, wat kan resulteren in een defect.
• Wanner u de afwerking van de luidspreker wilt schoonmaken, kurz u deze met een droge, zachte doek afvegen, zoals de bijgeleverde reinigingsdoek.

Inhoud van de doos

Luidsprekervoet x 1

Pennen x 3

Penvoetjes × 3
Antislipkussentjes x 4

Front x 1

Reinigingsdoek (alleen voor de S-81C-K) x 1

Handleiding

Deponeer dit product Niet bij het gewone huishoudelijk afval wonneur u het wilt verwijdenen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsystem voor de juiste behandeling, het opnieuw bruikbaar makeen en de recycling van gebruekte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen hun particulieren hun gebruike elektronische producten Gratis bij de waarvoort bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig十几年 wproduct koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindtkestu contact opnemen met deplaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze worden behandeld, opnieuw bruikbaar worden gemaatk, t gerecycleerd en het Niet schadelijk is voor de gezondheid en het milieu.

Installatie

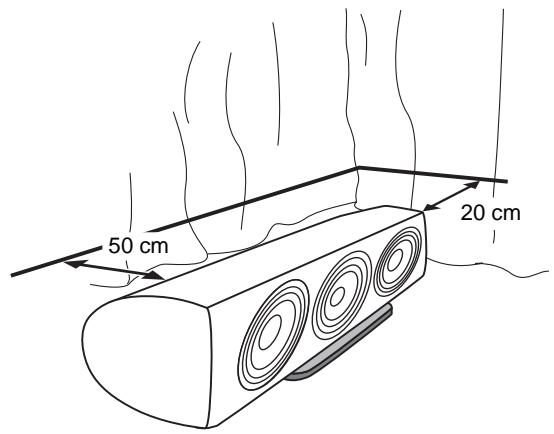

Kiezen van een plaat voor de luidsprekers

• De geluiden die via de luidsprekers worden weergegeven, worden op verschidene manieren beinvloed door de omstandigheden in de luisterruimte.
• Voor een optimale geluidsweergave dient u de luidsprekers op een stevige ondergrond te zetten en in de hieronder afgebeelde positie. Het niveau van de lage geluiden kan aangepast worden door de luidsprekers zichter of verdier van de muur te zetten. Plaats de luidsprekers zo dat deze op gelijke afstand van de+zijmuren staan om een gebalanceerde weergave te verkrijgen.
• Als er veel nagalm in de kamer is, raden wij u aan ditke kleden aan de wanden te hangen en/of een vloerkleed op de grond te leggen om het geluid te absorberen. Voor een optimaal resultaat moet u de wanden volledig bedekken.
• Deze luidspreker is een boekenplanktype luidspreker die de Beste prestaties levert wanner ze op een stevig en horizontaal oppervlak worden geplaatst, dat op enige afstand is van de vloer. Als u de luidspreker direct op de vloer zet, resulteert dit in een dreuned en nicht goed gedefiniendum geluid.

Belangrijk

• Pioneer kan nicht aansprakelijk worden gesteld voor beschadigingen als gevolg van een fouitieve montage of bevestiging, onvoldoende versteviging, verkeerd gebruik van het product, naturuRRampen enz.
  Alleen voor de S-81C-QL
• De behuizing is gemaakt van gesneden fineer dat vervaardigd is van natuurlijk hout. Zet de luidsprekers Niet in de zon en houd deze ook uit de buurt van verwarmingselementen en airco's. Dit om kromtrekken en verkleuring van de behuizing en andere beschadigingen van de luidsprekers te voorkomen.

Gebruik van de luidsprekervoet

Bij deze luidspreker worden een luidsprekervoet geleverd voor een optimaal geluid, stabiliteit en verilgheid. Plaats de luidspreker op de voet zoals hieronder is aangegeven.

Gebruik de bijgeleverde pennen of antislipkussentjes wanner de luidspreker op de luidsprekervoet worden gezet.

Wanner de pennen worden gebruikt

Bij deze luidspreker worden pennen geleverd die u kunt gebruiken om de luidspreker even boven de vloer teplaatsen. Gebruik de bijgeleverde penvoetjes om te voorkomen dat er krassen komen op de vloer of de andere ondergrund waarop de luidspreker worden gezet.

1 Draai de pennen in de metalen schroefdraadgaten die in de onderkant van de luidspreker zich.

2 Leg de penvoetjes op deplaatsen waar de uiteinden van de drie pennen verechtkomen wonneer de luidspeker worden neergezet.

3 Plaats de luidsprekerovoet op de penvoetjes en controllerer of de luidsprekerovoet Niet schommelt.
4 Plaats de luidspreker op de luidsprekervoet en controllerer of de luidspreker Niet schommelt.

Let op

• Gebruik de penvoetjes algijd op de afgebeelde wijze, met de holle kant maar de penpunt gekeerd.

Als u de penvoetjes Niet gebruikt bij de opstelling van de luidsprekers, können de pennen de vloer beschadigen. Wij raden u aan de penvoetjes algijd te gebruiken als u de pennen aanbrengt.

Wanner de antislipkussentjes worden gebruikt

Voor een stabiele opstelling dient u de antislipkussentjes op de onderkant van de luidsprekervoet aan te brengen.

Bevestigen/verwijdersen van het front

Bij deze luidspreker worden een front geleverd dat u als volgt kurz bevestigen en verwijderen:

1 Om het front te bevestigen, lijnt u het front uit met de luidspreker en drukt het dan voorzichtig vast.
2 Om het front te verwijderen, pakt u dit met beiden handen in het midden vast en trekt het dan voorzichtig maar u toe om het los te makev van de luidspreker.

Let op

• Het front worden met magneten op deplaats gehonden. Houd het front uit de buurt van apparatuur die gevoelig is voor magnetische velden (CRT-televisiones enz.).

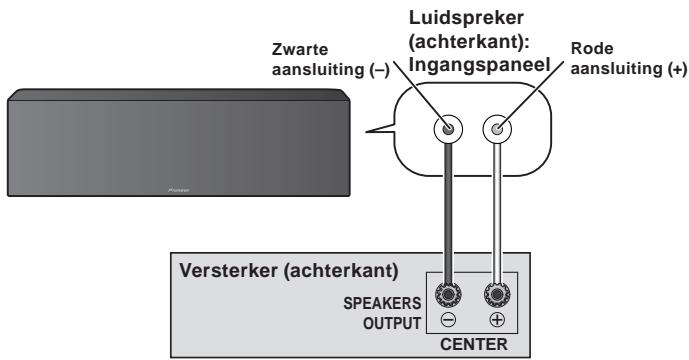

Aansluitingen

Bij deze luidsprekers worden geen luidsprekerkabels geleverd voor aansluiting op een versterker.

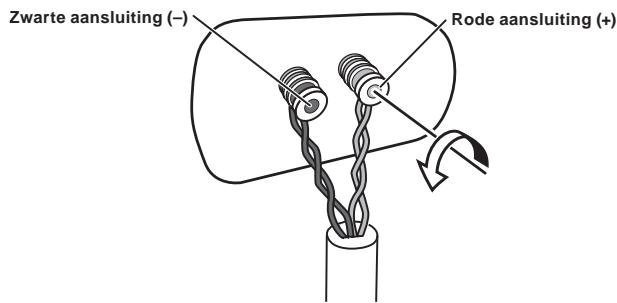

Aansluiten van de kabels

1 Schakel de versterkeruit.
2 Sluit de luidsprekerkabels op de ingangsaansluitingen aan de achterkant van de luidspreker aan. De polariteit van de ingangsaansluitingen is rood voor positief (+) en zwart voor negatief (-).

Draai de knopjes op de ingangsaansluitingen los en steek de draden van de luidsprekerkabels in de aansluitingen, waarna u de knopjes waar vastdraait.

3 Sluit het andere uiteinde van de kabels aan op de luidspreker-uitgangsaansluitingen van de versterker (raadpleeg de handleiding van de versterker voor verdere informatie).

• U(Int)kunt ook een luidspekerkabel met banaanstekker gebruiken. Vergeet bij gebruik van een banaanstekker nicht om het kapje op het punte van de ingangsaansluiting te verwijderen.
• Nadat u de stekkers in de aansluitbussen hebt gestoken, trekt ulichtjes aan de kabels om te controleren of de stekkers stevig vastzitten. Een slecht contact kan resulteden in storingen of onderbrekingen in het geluid.
• Als de draden uit de aansluitingen steken en met elkaar in contact komen, zal dit een extra belasting voor de versterker betekenen. Het is möglichk dat de versterker dan Niet meer werkten en deze kan zichs worden beschadigd.
• Als een luidsprekerpaar met de versterker is verbonden, maar een van de luidsprekers (links of rechts) met omgekeerde polariteit (+,-) is aangesloten, zal er geen normalaal stereo-effect worden verwreten.

LET OP

Op deze luidsprekeraansluitingen staat een

GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u Niet geisoleerde onderdelen aanraakt. D3-4-2-2-3_A_D

Technische gegevens

Behuizing. Basreflex, boekenplanktype

Luidsprekersysteme 3-wegsysteme

Woofer 13 cm conus x 2

Midrange/tweeter....... Coaxiale eenheid: 13 cm conus/2,5 cm koepel

Impedantie. 6

Frequentiebereik. 40 Hz tot 50 kHz

Gevoeligheid 85,5 dB (2,83 V)

Maximaalingversmogen 130W

Wisselfrequentie. 370 Hz/3 kHz

Buitenafmetingen. .560 (B) mm x 190 (H) mm x 280 (D) mm

*Hoogte (inclusief luidsprekerstandaard): 211,5 mm

Gewicht 14,5 kg

Bijgeleverde accessoires

Luidsprekervoet. 1

Penne. 3

Penvoetjes 3

Reinigingsdoek (alleen voor de S-81C-K) 1

Handleiding

Opmerking

Wijzigingen in ontwerp en technische gegevens voorbehonden, zonder voorafgaande kennisgeving.

is een handelsmerk dat op een product staat dat is

uitgerust met Pioneer's Phase Control technologie. Met deze

technologie is een hoogwaardige geluidsweergave via elk

component maybeijk door verbetering van de totale fase-

aanpassing.

Uitgeveen door Pioneer Corporation.

Alle rechten voorbehonden.
