Tipo de producto	Altavoz central
Características técnicas principales	2 vías, altavoz de medios de 13 cm, tweeter de 2,5 cm
Alimentación eléctrica	No aplicable (altavoz pasivo)
Dimensiones aproximadas	400 x 150 x 250 mm
Peso	6,5 kg
Compatibilidades	Compatible con amplificadores estéreo y de cine en casa
Tipo de batería	No aplicable
Tensión	No aplicable (altavoz pasivo)
Poder	80 W (potencia máxima)
Funciones principales	Reproducción clara de diálogos y efectos de sonido
Mantenimiento y limpieza	Limpiar con un paño suave y seco, evitar productos químicos
Piezas de repuesto y reparabilidad	Disponibilidad limitada de piezas, consultar a un profesional para reparaciones
Información general útil	Ideal para sistemas de cine en casa, diseño sobrio y elegante

Preguntas frecuentes - S-81C-K PIONEER

¿Qué tipo de cable debo usar para conectar el PIONEER S-81C-K?

Utilice cables de altavoz de calidad con una sección de al menos 1,5 mm² para garantizar una buena transmisión de la señal.

¿Por qué mi PIONEER S-81C-K no produce sonido?

Verifique que el altavoz esté correctamente conectado a su amplificador y que el volumen esté ajustado. Asegúrese también de que el amplificador esté encendido.

¿Cómo puedo posicionar mi PIONEER S-81C-K para un mejor sonido?

Coloque el altavoz a la altura de los oídos, alejado de las paredes y las esquinas para evitar resonancias indeseadas. Un ángulo de aproximadamente 45 grados hacia la posición de escucha es ideal.

¿Cuál es la impedancia del altavoz PIONEER S-81C-K?

La impedancia nominal del PIONEER S-81C-K es de 8 ohmios.

¿Puedo usar el PIONEER S-81C-K con un amplificador de 4 ohmios?

Se recomienda utilizar un amplificador compatible con 8 ohmios para evitar dañar el altavoz. No se aconseja el uso de un amplificador de 4 ohmios.

¿Cómo limpio mi PIONEER S-81C-K?

Utilice un paño suave y seco para limpiar la superficie del altavoz. Evite productos químicos agresivos que puedan dañar el acabado.

¿Es compatible el PIONEER S-81C-K con un sistema de cine en casa?

Sí, el PIONEER S-81C-K se puede utilizar como altavoz central en un sistema de cine en casa, ofreciendo una excelente claridad vocal.

¿Qué hacer si el altavoz emite un sonido chirriante?

Verifique las conexiones de los cables y asegúrese de que no estén dañados. Si el problema persiste, pruebe el altavoz con otro amplificador.

¿Cuál es la potencia máxima soportada por el PIONEER S-81C-K?

El PIONEER S-81C-K puede soportar una potencia máxima de 120 vatios.

MANUAL DE USUARIO S-81C-K PIONEER

Muchas gracias por la adquisición de este producto Pioneer. Lea todo este manual de instrucciones para aprender a operar correctamente su modelo. Después de haber leído las instrucciones, guarde el manual en un lugar seguro para poderlo consultar en el futuro. Limpieza de la caja acústica Antes de comenzar

• La impedancia nominal de este sistema de altavoces es de 6 Ω. Conecte el sistema de altavoces a un amplificador que tenga una impedancia de carga de 6 Ω a 16 Ω (un modelo que tenga inscrito “6 Ω to 16 Ω” en los terminales de salida de altavoces del amplificador). Para evitar daños en el sistema de altavoces debido a una sobrecarga de entrada, tenga presente las precauciones siguientes: En condiciones normales de utilización, emplee un paño seco para frotar la superficie y mantener limpias las cajas acústicas. Si es necesario, límpielas con un paño humedecido en un detergente neutro diluido en cinco o seis partes de agua, y enjuáguelo bien. No emplee cera para muebles ni detergentes. No utilice nunca, ni en la unidad como cerca de ella, disolventes, bencina, pulverizadores de insecticida u otros productos químicos, ya que estos productos podrían corroer la superficie.

• No aplique potencia al sistema de altavoces si excede la entrada máxima permisible. Limpieza del acabado brillante del sistema de altavoces

• Cuando emplee un ecualizador gráfico para acentuar los sonidos altos de la gama de agudos, no aplique un volumen excesivo del amplificador. Sólo el S-81C-K
• Si emplea un paño sucio o áspero o si frota la rejilla con fuerza, pueden producirse rayadas en el acabado del producto.

• No trate de forzar a un amplificador de poca potencia para que produzca altos volúmenes de sonido (se incrementaría la distorsión armónica del amplificador, y podría dañarse el altavoz). Precaución: instalación
• No monte los altavoces en la pared ni en el techo. Podrían caerse y ocasionar heridas.
• No instale los altavoces en una posición elevada ni en la pared. La rejilla de altavoz, si se monta incorrectamente, puede caerse y ocasionar daños o heridas personales.

• Si limpia la superficie del sistema de altavoces con un paño humedecido, las gotas de agua de la superficie pueden entrar al interior del producto y ocasionar mal funcionamiento.
• Cuando limpie el acabado del sistema de altavoces, frote con cuidado con un paño suave y seco; el paño de limpieza suministrado. Contenido de la caja

• Desconecte la alimentación y desenchufe su equipo audiovisual y consulte las instrucciones antes de conectar componentes. Asegúrese de emplear unos cables de conexión adecuados.
• La rejilla se fija con imágenes. La rejilla podría caerse si se aplica fuerza a la rejilla en la dirección horizontal. Cuando limpie el altavoz, quite primero la rejilla. Base de altavoz x 1 Precaución: durante la utilización
• No ponga el altavoz sobre una superficie inestable. Correría el peligro de caídas, pudiendo ocasionar heridas y daños en el equipo.

• No emplee el altavoz para emitir sonido distorsionado durante largos períodos de tiempo. Correría el peligro de incendios.
• No se suba ni se siente encima del altavoz, y no permita que los niños jueguen sobre el altavoz.
• No ponga objetos grandes ni pesados sobre el altavoz.
• No ponga objetos magnéticos, como puedan ser destornilladores, ni piezas de hierro cerca del altavoz de agudos ni del de sonidos medios. Puesto que los altavoces emplean imanes potentes, pueden atraer los objetos metálicos, pudiendo ocasionar heridas o daños en el diafragma. Pastillas antideslizantes x 4 Rejilla x 1 Paño de limpieza (sólo para el S-81C-K) x 1 Manual de instrucciones Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado. Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo). En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto. Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana. K058_A_Sp

06_S-81C_Sp.fm 3 ページ

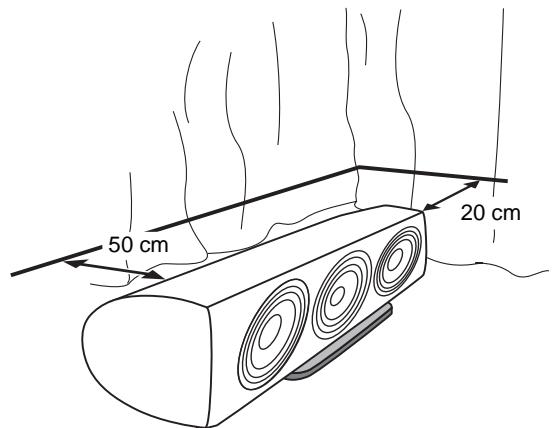

Empleo de la base de altavoz Modo de instalación Con este sistema de altavoces se incluye una base de altavoz para mejorar el sonido, la estabilidad y la seguridad. Monte el altavoz sobre la base como se muestra a continuación. Selección del lugar de colocación de los sistemas de altavoces Emplee los pies de punta o las pastillas antideslizantes suministrados cuando desee instalar el altavoz sobre la base de altavoz.

• Los sonidos reproducidos por los sistemas de altavoces quedan fácilmente afectados de formas sutiles por las condiciones del lugar de audición.
• Para obtener el mejor sonido, seleccione un piso sólido para colocar los altavoces, y sitúe los altavoces como se muestra a continuación. El nivel de los sonidos bajos puede ajustarse acercando o alejando los altavoces de la pared. Ajuste los altavoces de modo que queden equidistantes de sus paredes laterales respectivas para poder obtener un sonido equilibrado.
• Si la habitación tiene mucha reverberación, le recomendamos que cuelgue tela gruesa en las paredes, y/o que ponga una alfombra en el piso para amortiguar el sonido. Para obtener los mejores resultados, cubra las paredes por completo.

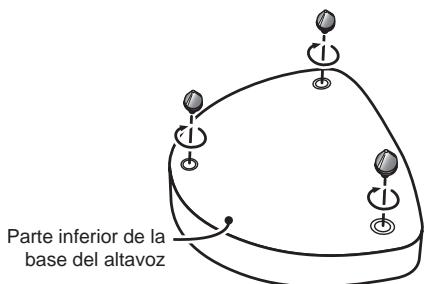

• Este altavoz es del tipo estante, y ofrece su mejor rendimiento cuando se ponen sobre una superficie sólida y nivelada apartada del piso. Si se pone el altavoz directamente sobre el piso se producirá un sonido con retumbo y sin definición. Cuando utilice los pies de punta Este sistema de altavoces incluye pies de punta que usted podrá utilizar para aislar del piso el altavoz. Emplee las bases de los pernos para evitar rayadas en el piso o en otras superficies. 1 Gire los pies de punta para introducirlos en las piezas metálicas roscadas empotradas en la parte inferior del altavoz. Parte inferior de la base del altavoz 20 cm 50 cm Importante
• Pioneer no se hace responsable por ningún tipo de daño debido al montaje y a la instalación inadecuados, al refuerzo insuficiente, a la utilización indebida del producto, a desastres naturales, etc. 3 Coloque la base de altavoz sobre las bases de los pies de punta y confirme que la base de altavoz no se mueva. 4 Coloque el altavoz sobre la bases de altavoz y confirme que el altavoz no se mueva. Español Sólo el S-81C-QL
• La caja está hecha de tiras enchapadas de madera natural. No ponga los altavoces en un lugar donde puedan quedar bajo la luz directa del sol, y tampoco cerca de estufas o acondicionadores de aire. Podría producirse deformación y decoloración de la caja acústica y podrían dañarse los altavoces. 2 Pongas las bases de los pies de punta en los puntos de los tres pies de punta golpeándolas al dejar apoyado el altavoz sobre su base. Precaución

• Emplee siempre las bases de los pies de punta, con la superficie dentada arriba como punto de entrada de los pies de punta. Si no emplea las bases de los pies de punta para colocar los altavoces, es posible que los pies de punta causen daños en el piso. Le recomendamos que emplee las bases de los pies de punta si se propone utilizar los pies de punta.

06_S-81C_Sp.fm 4 ページ

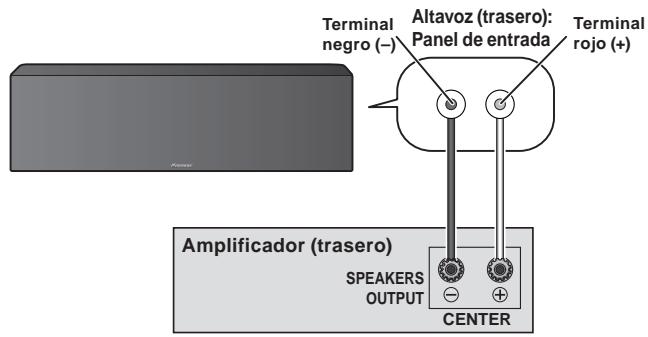

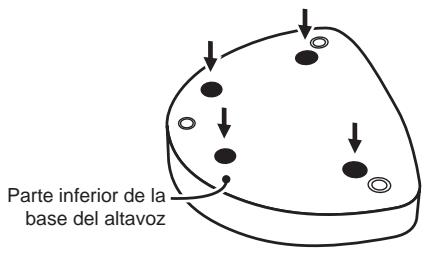

Cuando se empleen las pastillas antideslizantes Para asegurar una instalación estable, fije las pastillas antideslizantes a la superficie inferior de la base de altavoz. Conexiones Este altavoz no se suministra con los cables de altavoz utilizados para la conexión a un amplificador. Terminal Altavoz (trasero): negro (–) Panel de entrada Parte inferior de la base del altavoz Amplificador (trasero) Colocación/extracción de la rejilla SPEAKERS OUTPUT Este sistema de altavoces se sirve con una rejilla que pueden colocarse y extraerse de la forma siguiente: 1 Para colocar la rejilla, alinéela con el cuerpo del altavoz y empújela con cuidado. 2 Para extraer la rejilla, tómela con las dos manos cerca de la parte intermedia y tire con cuidado hacia usted para separar la rejilla del altavoz. CENTER Conexión de los cables

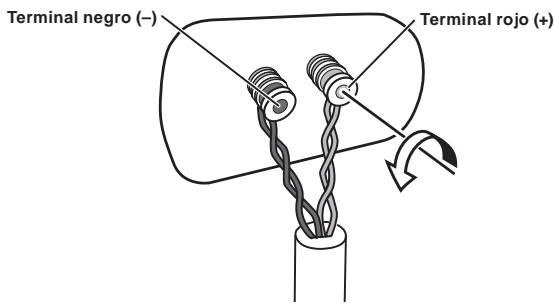

Desconecte la alimentación del amplificador. 2 Conecte los cables de altavoz a los terminales de entrada de la parte posterior del altavoz. En cuanto a la polaridad de los terminales, el rojo es positivo (+) y el negro es negativo (–). Afloje los bornes de los terminales de entrada e inserte los cables de altavoz en cada uno de los orificios de los terminales, y luego apriete los bornes. Terminal negro (–)

• Para retener la rejilla en su posición se emplean imanes. No ponga las rejillas cerca de dispositivos que puedan ser susceptibles a la influencia magnética (televisores de TRC, etc.). 3 Conecte el otro extremo del cable a los terminales de salida de altavoz en el amplificador, en el canal asignado a al altavoz y manteniendo la polaridad (para más detalles al respecto, consulte el manual de instrucciones del amplificador).
• También podrá conectar los terminales del altavoz con una clavija de punta cónica. Cuando emplee una clavija de punta cónica, no se olvide de quitar la tapa de la punta del terminal de entrada.
• Después de haber efectuado la conexión tire ligeramente del cable para asegurar la seguridad y solidez de la conexión. Las conexiones defectuosas pueden ocasionar ruido e interrupción del sonido.
• Si los hilos de los cables salen de los terminales y entran en contacto entre sí, el amplificador recibirá una carga adicional excesiva. Esto puede hacer que el amplificador deje de funcionar y incluso pueda dañarse.
• Cuando emplee un juego de altavoces conectados a un amplificador, no podrá obtener el efecto estéreo normal si se ha invertido la polaridad (+, –) de uno de los altavoces (izquierdo o derecho). PRECAUCIÓN Por estos terminales de altavoz circula tensión ACTIVA que es PELIGROSA. Para evitar el peligro de descargas eléctricas al conectar o desconectar los cables de altavoz, desenchufe el cable de alimentación antes de tocar las partes de los cables que no están aisladas. D3-4-2-2-3_A_Sp

06_S-81C_Sp.fm 5 ページ

Nota Especificaciones Caja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bass-réflex para estantería Configuración . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 vías Altavoz de graves . . . . . . . . . . . . . . . . . . . . . . . . . . Cono de 13 cm x 2 Altavoz de medios/agudos . . . . . . . . . . . . . . . . . . . . . Unidad coaxial: Cono de 13 cm/domo de 2,5 cm Impedancia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω Respuesta en frecuencia . . . . . . . . . . . . . . . . . . . . . . . . . 40 Hz a 50 kHz Sensibilidad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85,5 dB (2,83 V) Potencia de entrada máxima. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 W Frecuencia de cruce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 370 Hz/3 kHz Dimensiones exteriores . . . . . . . . . . . . . . . . . . . . . . 560 (An) mm x 190 (Al) mm x 280 (Prf) mm *Altura (incluyendo el soporte de altavoz): 211,5 mm Peso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14,5 kg Especificaciones y diseño sujetos a posibles cambios sin previo aviso debido a mejoras del producto. es una marca comercial que llevan los productos que incorporan la tecnología de control de fase de Pioneer. Esta tecnología permite la reproducción del sonido de alta calidad a través de cada componente mediante la mejora de la correspondencia de fase general. Publicado por Pioneer Corporation. Copyright © 2008 Pioneer Corporation. Todos los derechos reservados. Accesorios suministrados Base de altavoz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pies de punta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bases de pies de punta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pastillas antideslizantes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rejilla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Paño de limpieza (sólo el S-81C-K) . . . . . . . . . . . . . . . . . . . . . . . . . . . . Manual de instrucciones

07_S-81C_Po.fm 2 ページ

Limpeza do acabamento brilhante do sistema de colunas Coluna (parte de trás): Painel de Terminal entrada encarnado (+)
