S-81C-K - Altoparlante centrale PIONEER - Manuale utente e istruzioni gratuiti

Marca	Pioneer
Modello	S-81C-K
Categoria	Diffusore centrale
Tipo di cassa	Libreria, bass reflex
Configurazione	3 vie
Woofer	2 × cono da 13 cm
Medio / Tweeter	Unità coassiale: cono da 13 cm / cupola da 2,5 cm
Impedenza nominale	6 Ω
Risposta in frequenza	40 Hz - 50 kHz
Sensibilità	85,5 dB (2,83 V)
Potenza di ingresso massima	130 W
Frequenze di crossover	370 Hz / 3 kHz
Dimensioni (L × A × P)	560 × 190 × 280 mm
Altezza con base	211,5 mm
Peso	14,5 kg
Alimentazione	Passiva (necessita amplificatore esterno)
Accessori forniti	Base del diffusore, punte di disaccoppiamento (×3), basi per punte (×3), cuscinetti antiscivolo (×4), griglia, panno per la pulizia
Manutenzione della cassa	Panno asciutto; se necessario, detergente neutro diluito (senza cera né prodotti chimici)
Manutenzione della finitura lucida	Panno morbido e asciutto o panno per la pulizia fornito (solo modello S-81C-K)
Sicurezza	Non installare in altezza; non sedersi o salire sul diffusore; utilizzare le punte con le loro basi per evitare di graffiare il pavimento; scollegare l'amplificatore prima di collegare i cavi
Ricambi e riparabilità	Non specificato dal produttore; contattare un servizio autorizzato Pioneer
Informazioni generali	Tecnologia Phase Control; utilizzo su amplificatore che accetta 6 a 16 Ω

Domande frequenti - S-81C-K PIONEER

Qual è l'impedenza del diffusore e quale amplificatore utilizzare?

L'impedenza nominale è di 6 Ω. Collegate il diffusore a un amplificatore la cui impedenza di carico va da 6 Ω a 16 Ω (indicato sui terminali di uscita).

Come installare le punte di disaccoppiamento fornite?

Inserite le punte negli incassi metallici filettati sotto il diffusore. Fissate le basi delle punte nelle posizioni di contatto, quindi posizionate il diffusore sulle basi. Utilizzate sempre le basi per evitare di danneggiare il pavimento.

Posso fissare il diffusore a parete o al soffitto?

No, il diffusore non è progettato per il montaggio a parete o a soffitto. Deve essere posizionato su una superficie stabile e piana per evitare il rischio di caduta.

Come collegare il diffusore a un amplificatore?

Spegnete l'amplificatore. Collegate i cavi del diffusore ai terminali di ingresso (rosso = +, nero = -) sul retro del diffusore, quindi collegate l'altra estremità ai terminali dell'amplificatore. Potete utilizzare spinotti banana dopo aver rimosso il cappuccio.

Cosa fare se la polarità è invertita?

Se la polarità di un diffusore è invertita (+, - invertiti), l'effetto stereo sarà degradato. Verificate che il filo rosso sia collegato al terminale rosso (+) e il filo nero al terminale nero (-) su ciascun diffusore.

Come pulire la finitura lucida del modello S-81C-K?

Utilizzate un panno morbido e asciutto o il panno per la pulizia fornito. Non utilizzate un panno ruvido o umido, perché potrebbe graffiare la superficie o causare infiltrazioni d'acqua.

Posso rimuovere la griglia del diffusore?

Sì, la griglia è tenuta da magneti. Per rimuoverla, tenetela con entrambe le mani vicino al centro e tirate delicatamente verso di voi. Per rimetterla, allineatela e premete delicatamente.

Qual è la potenza massima supportata dal diffusore?

La potenza di ingresso massima è di 130 W. Non superate questo limite per evitare di danneggiare gli altoparlanti.

Dove posizionare il diffusore per un suono ottimale?

Posizionate il diffusore su una superficie solida e piana (come un mobile). Allontanatelo dalle pareti per regolare i bassi. Se la stanza riverbera, utilizzate tende o un tappeto per attenuare il suono.

Come devo smaltire il diffusore a fine vita?

Non gettatelo con i rifiuti domestici. Portatelo a un centro di raccolta autorizzato per apparecchi elettronici usati. Nell'UE, Svizzera e Norvegia, la restituzione è gratuita.

MANUALE UTENTE S-81C-K PIONEER

Vi ringraziamo per averere acquistato quello prodotto Pioneer.

Prima di usare il prodotto, leggere quello manuale d'istruzioni in modo da saperlo utilizzato correttamente. Finito di leggerle, conservarle in un luogo sicuro per poterle riutilizzare in futuro.

Prima di cominciare

• L'impedenza nominale di quello diffusore è 6 Ω. Collegare il diffusore ad un amplificatore dotato di un'impedenza di carico che vada da 6 Ω a 16 Ω (un modello che porti sui terminali di collegamento dei diffusori l'indicazione "6 Ω to 16 Ω").

Per evitare danni al diffusore dovuti al sovraccarico di segnale in ingresso, osservare le seguenti norme:

• Non alimentare il diffusore con potenza或者其他 massimo concesso.
• Se si usa un equalizzatore grafico per enfatizzare forti suoni di alta frequenza, non usare volumi eccessivi dell' amplificatore.
• Non tentare di forzare un amplificatore di bassa potenza a produrre alto volumi. La distorsione armonica dell'amplificatore augmenterebbe e potreste danneggiare il diffusore.

Attenzione: installmente

• Non installment quosti diffusori su di un muro o parete. Essi possono cadere e causare ferite.
• Non installare i diffusori in alto su di un soffitto o su di una parete. Se male installati, la griglia potrebbe cadere e causare danni o ferite.
• Prima di fare collegamenti, spegnere i propri components AV, scollegarli e consultarne i manuali. Controllare di avere usato i cavi di collegamento corretti.
• La griglia è tenuta ferma da magneti. La griglia potrebbe cadere se viene fattura forza su diessa in senso orizzontale. Per pulire il diffusore, togliere prima la griglia.

Attenzione: in uso

• Non installare il diffusore su superfici loro stabili. Esso in caso di caduta cui cause incidenti e danneggiarsi.
• Non fare emettere al diffusore suono distorto per lunghi periodi. Questo può provocare incendi.
• Non sedere o appoggiarsi al diffusore, e non lasciare che i bambini ci giochino.
  Non posare oggetti grandi o pesanti sul diffusore.
• Non posare oggetti che producono campi magnetici, ad esempio cacciaviti o peszi di metallo, vicino al tweeteter o al midrange. Dato che i diffusori incorporano forti magneti, questi oggetti possono venirne attratti, causando ferite o danneggiando il diaframma.

Pulizia del cabinet dei diffusori

Normalmente per mantenere pulito il diffusore dovrebbebastare un panno morbido ed asciutto. Se necessario, passarlo con un panno inumidito con un detergente neutro diluito cinque o sei volte con acqua, quindi strizzarlo bene. Non usare cere o pulenti per mobilia.

Non usare mai diluenti, benzina, spray insetticidi o autre sostanze chimiche su o vicino a quest'unità, dato che essi ne corrodono la superficie.

Pulizia delle finiture lucide del diffusore

Solo S-81C-K

• Se si usa un panno polveroso o duro per pulire lo schermo, le finiture del prodotto possono riportare graffiti.
• Se si pulisce la superficie del diffusore con un panno inumidito inesso può entrare dell'umidità, danneggiandolo.
• Per pulire le finiture del diffusore, passarlo con cautela con un panno asciutto; usare possibilmente quello in dotazione.

Contenuto della confezione

Base del diffusore x 1

Punte x 3

Basi delle punte x 3

Cuscinetti antiscivolamento x 4

Griglia x 1

Panno per la pulizia (solo S-81C-K) x 1

Istruzioni per l'uso

Se si vuole eliminare quello prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un systema di raccolta differenziata in conformità alle leggi che richiedono apposti trattamenti, recupero e riciclo.

I privati cattadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire nella alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In this mode, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il ricicchio necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

K058_A_It

Normedi installmentione

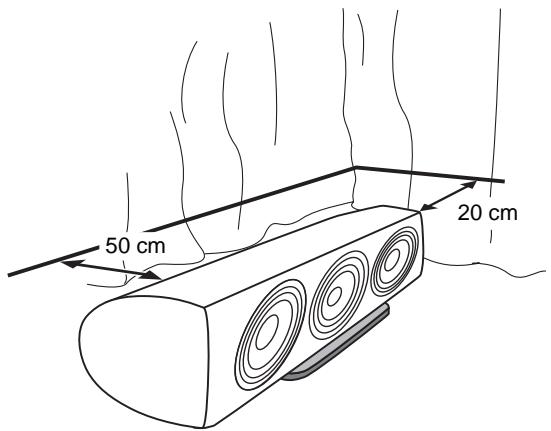

Scelta della posizione di INSTALLazione dei diffusori

• I suoni riprodotti dal diffusore vengono lavorativi nelle condizioni dell'ambiente di ascolto.
• Per ottener il suono migliorie possibile, scegliere un pavimento solido sul quale appoggiare i diffusori e posizionarli nel modo visto di seguito. Il livello dei bassi cui vuire regolato avvincindo o allontanando i diffusori delle pareti. Regolare i diffusori in modo che siano equidistanti dalle rispettive pareti in modo che il suono sia bilanciato.
• Se la stanza ha molto riverbero, si raccomandano tendaggi pesanti sulle pareti e/o tappeti sul pavimento per smorzarlo. Per ottenere risultati ottimali, copire del tutto le pareti.
• Questo diffusore è del tipo da scaffale e dà le sue massime prestazioni se appoggiato su di una superficie solida ed in piano. Posando il diffusore direttamente sul pavimento siavrè un suono rimbombante e molto definite.

Importante

• Pioneer non si assume alcuna responsabilità per danni risultanti da una scorretta messa in posa, un insufficiente rimforzo, un uso scorretto del prodotto, catastrofi naturali, ecc. Solo S-81C-QL
• Il cabinet è composto di impiallacciato di vero legno. Non mettere il diffusore dove sare esposto a luce solare diretta ed evitare di installerlo vicino a caloriferi e climatizzatori. Esso potrebbe altrimenti deformarsi e solorirsi, danneggiandosianche gravamente.

Uso della base del diffusore

Per migliorare il suono, la stabilità e la sicurezza del diffusore, adesso è in dotazione una base. Posare il diffusore sulla sua base nel modo individato di seguito.

Per installare i diffusori direttamente sul pavimento, usare le punte o i cuscinetti antiscivolamento in dotazione sulla base del diffusore.

Se si uso le punte

Questoistema di diffusori include punte utilizzabili per isolare il diffusore dal pavimento. Usare le basi delle punte in dotazione per evitare graffiti al pavimento o alla superficie di installmente del diffusore.

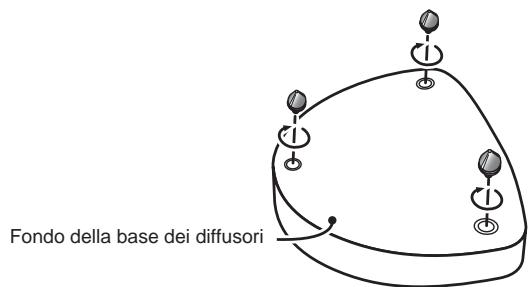

1 Girare le punte avvitandole negli inserti filettati del fondo del diffusore.

2 Mettere le basi delle punte nelle posizioni dove le tre punte toccano quando il diffusore vieneMESSO in posizione.

3 Mettere la base del diffusore sulle basi delle punte e controllare la base del diffusore che non oscilli.
4 Mettere il diffusore sulla base del diffusore e controllare che il diffusore non oscilli.

Attenzione

• Usare le basi dei diffusori sempre nel modo nostrato, con la superficie indentata rivolta in alto in modo da ricevere la cima della punta.

Se non si usano le basi delle punte nell'installare i diffusori, queste sono possono causare danni al pavimento. Raccomandiamo caldamente l'uso delle basi delle punte a chi intende usare le punte.

Se si usano i cuscinetti antiscivolamento

Per assicurarsi la stabilità del pezzo, fissare i cuscinetti antiscivolamento al fondo della base del diffusore.

Fondo della base dei diffusori

Applicazione e rimozione della griglia

Questo diffusore possie de una griglia di installabile e rimovibile nel modo seguente:

1 Per applicare la griglia, allinearla al diffusore e premere piano.
2 Per rimuovere la griglia, tenerla con ambedue le mani al centro e tirare piano verso di sé分开andola dal diffusore.

Attenzione

• La griglia è tenuta in posizione da magneti. Non posare la griglia vicino a dispositivi sensibili ai campi magnetici (teilevisori a raggi catodici, ecc.).

Collegamenti

Questo diffusore non include cavi per diffusori usati per il collegamento con un amplificatore.

Collegamento dei cavi

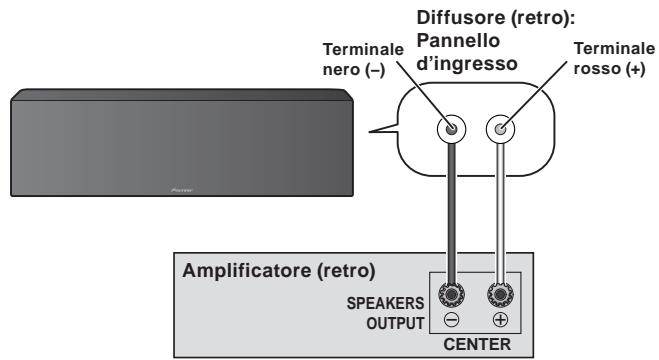

1 Spagnere l'amplificatore.

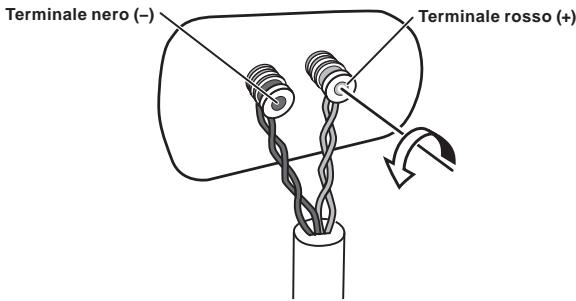

2 Collegare i cavi dei diffusori ai terminali di ingressso sul retro del diffusore. Il terminale dei diffusori positivo (+) è rosso, quello negativo (-) nero.

Allentare le manopole dei terminali di ingresso ed insertire i fili dei diffusori in ciascun foro dei terminali, quindi stringere le manopole.

3 Collegare le estremità dei cavi ai terminali di uscita dei diffusori dell'amplificatore. Per maggiori dettagli, consultare il manuale del proprio amplificatore.

• Poteteanche collegare i terminali dei diffusori con uno spinotto a banana. Se si usa uno spinotto a banana,togliere sempre il cappuccio in cima al terminale di ingressso.
• Dopo aver rimesso aippo i tappi, tirare leggermente i cavi per controllare che siano ben collegati ai rispetti terminali. Collegamenti scadenti sono causare rumore ed interruzioni del suono.
• Se i conduttori dei cavi fuoriescono dai terminali ed entrano in contatto l'uno con l'alto, il carico posto sull' amplificatore è eccessivo. Questo può impedirne il funzionamento o addirittura danneggiarlo.
• Se si usano dei diffusori collegati ad un amplificatore, non si otterrà un normale effetto stereo se la polarità (+,-) di uno dei diffusori (destro o sinistro) viene invertita.

AVVERTENZA

I terminali degli altoparlanti sono molto tensione, alla stessa PERICOLOSA tensione della corrente di rete. Per prevenir rischi di folgorazioni nel corso delle operazioni di collegamento o di distacco dei cavi degli altoparlanti, staccare il cavo di alimentazione principale prima di toccare qualiasi parte non isolata. D3-4-2-2-3_A_It

Dati tecnici

Cassa . Tipo bass-reflex da scaffale

Configurazione a 3 vie

Woofer. coni da 13 cm x 2

Medi/tweeter . . . . . . Unità coassiale: cono da 13 cm/cupola da 2,5 cm

Impedenza nominale 6Ω

Risposta in frequenza. Da 40 Hz a 50 kHz

Sensibilità 85,5 dB (2,83 V)

Potenza in ingresso massima 130 W

Frequenza di incrocio. 370 Hz/3 kHz

Dimensioni esterne 560 (L) mm x 190 (A) mm x 280 (P) mm

• Altezza (compresa la base per diffusori): 211,5 mm

Peso 14,5 kg

Accessor in dotazione

Base del diffusorie 1

Punte 3

Basi delle punte 3

Cuscinetti antiscivolamento 4

Griglia 1

Panno per la pulizia (solo S-81C-K). 1

Istruzioni per l'uso

Nota

I dati tecnici ed il design sono soggetti a modifiche alla preavviso a causa di migliorie.

e un marchio di fabbricaMESSO sul prodotto che utilizza

la Tecnologia Phase Control di Pioneer. Questa Tecnologia

permette una riproduzione audio di alta qualità attraverso i vari

componenti regolandone la fase.

Pubblicato da Pioneer Corporation.

Tutti idiritti riservati.

Kaiuttimen alusta x 1

Nastat x 3

Bassokaiutin 13 cm cartio x 2

Keskiala/Diskantti
