S-81C-K - Keskikaiutin PIONEER - Ilmainen käyttöohje ja opas

Merkki	Pioneer
Malli	S-81C-K
Kategoria	Keskikaiutin
Kotelotyyppi	Kirjahylly, bassirefleksi
Konfiguraatio	3-tie
Woofer	2 × 13 cm kartio
Keskiääni / Diskantti	Koaksiaalinen yksikkö: 13 cm kartio / 2,5 cm kupoli
Nimellisimpedanssi	6 Ω
Taajuusvaste	40 Hz - 50 kHz
Herkkyys	85,5 dB (2,83 V)
Suurin tuloteho	130 W
Jakotaajuudet	370 Hz / 3 kHz
Mitat (L × K × S)	560 × 190 × 280 mm
Korkeus jalustan kanssa	211,5 mm
Paino	14,5 kg
Virransyöttö	Passiivinen (tarvitsee ulkoisen vahvistimen)
Mukana toimitetut tarvikkeet	Kaiuttimen jalusta, eristyspiikit (×3), piikkien aluslevyt (×3), liukuestetyynyt (×4), suojakangas, puhdistusliina
Kotelon huolto	Kuiva liina; tarvittaessa laimennettu neutraali pesuaine (ilman vahaa tai kemikaaleja)
Kiiltävän pinnan huolto	Pehmeä ja kuiva liina tai mukana toimitettu puhdistusliina (vain malli S-81C-K)
Turvallisuus	Älä asenna korkealle; älä istu tai kiipeä kaiuttimen päälle; käytä piikkejä niiden aluslevyjen kanssa lattian naarmuuntumisen estämiseksi; irrota vahvistin verkosta ennen kaapeleiden kytkemistä
Varaosat ja korjattavuus	Valmistaja ei ole määritellyt; ota yhteys valtuutettuun Pioneer-huoltoon
Yleistä tietoa	Phase Control -tekniikka; käytä vahvistimen kanssa, joka hyväksyy 6–16 Ω

Usein kysytyt kysymykset - S-81C-K PIONEER

Mikä on kaiuttimen impedanssi ja mitä vahvistinta käyttää?

Nimellisimpedanssi on 6 Ω. Kytke kaiutin vahvistimeen, jonka kuormitusimpedanssi on 6–16 Ω (ilmoitettu lähtöliittimissä).

Kuinka asentaa mukana toimitetut eristyspiikit?

Aseta piikit kaiuttimen alla oleviin kierteitettyihin metallikoloihin. Kiinnitä piikkien aluslevyt kosketuskohtiin, aseta sitten kaiutin aluslevyjen päälle. Käytä aina aluslevyjä estääksesi lattian vaurioitumisen.

Voinko kiinnittää kaiuttimen seinään tai kattoon?

Ei, kaiutin ei ole suunniteltu seinä- tai kattoasennukseen. Se on asetettava vakaalle ja tasaiselle alustalle putoamisriskin välttämiseksi.

Kuinka kytkeä kaiutin vahvistimeen?

Kytke vahvistin pois päältä. Liitä kaiutinjohdot kaiuttimen takaosan tuloliittimiin (punainen = +, musta = -) ja liitä toinen pää vahvistimen liittimiin. Voit käyttää banaaniliittimiä poistettuasi suojakorkin.

Mitä tehdä, jos napaisuus on väärinpäin?

Jos kaiuttimen napaisuus on väärin (+, - vaihdettu), stereovaikutelma heikkenee. Tarkista, että punainen johto on kytketty punaiseen (+) ja musta johto mustaan (-) kaiuttimessa.

Kuinka puhdistaa mallin S-81C-K kiiltävä pinta?

Käytä pehmeää ja kuivaa liinaa tai mukana toimitettua puhdistusliinaa. Älä käytä karheaa tai märkää liinaa, koska se voi naarmuttaa pintaa tai aiheuttaa veden tunkeutumista.

Voinko poistaa kaiuttimen suojakankaan?

Kyllä, suojakangas on kiinnitetty magneeteilla. Poistaaksesi sen, ota siitä kiinni molemmin käsin läheltä keskiosaa ja vedä varovasti itseäsi kohti. Kiinnittääksesi se, kohdista se ja paina varovasti.

Mikä on kaiuttimen enimmäisteho?

Suurin tuloteho on 130 W. Älä ylitä tätä rajaa kaiutinelementtien vaurioitumisen välttämiseksi.

Minne sijoittaa kaiutin parhaan äänen saamiseksi?

Aseta kaiutin tukevalle ja tasaiselle pinnalle (kuten huonekalulle). Siirrä se pois seinistä basson säätämiseksi. Jos huone kaikuu, käytä verhoja tai mattoa vaimentamaan ääntä.

Kuinka hävitän kaiuttimen käyttöiän päätyttyä?

Älä heitä sitä kotitalousjätteisiin. Vie se valtuutettuun elektroniikkajätteen keräyspisteeseen. EU:ssa, Sveitsissä ja Norjassa palautus on ilmainen.

KÄYTTÖOHJE S-81C-K PIONEER

• Tāmān kaiutinjärestelmān nimellisimpedansssi on 6 Ω. Lītä kaiutinjärestelmā vahvistimeen, jonka kuormitusimpedansssi on 6 Ω-16 Ω (malli, jossa "6 Ω to 16 Ω" nakyyy kaiuttimen lahtölliittimissä).

Jotta kaiutin ei pääse vahingoittumaan tulon ylikuormasta johtuen, pyydämme noudattamaan seuraavia ohjeita:

• Älä syöta virtaa kaiutinjärestelmaän yli suurimman sallitun tulon.
• Kun grafista taajuuskorjainta käytetän korkeataajuisen alan änekkäiden änien korostamiseen, alä käytä lian suurta äenvoimakkuutta vahvistimessa.
• Älä pakota matalatehoista vahvistinta antamaan kovaa äntä (vahvistimen harmoninen särö suurenee ja kaiuttimet saattavat vahingoittua).

Huomautus: asennus

• Àlā kiinnīta nàītā kaiuttimia seinalle tai katloon. Kaiuttimet saattavat pudota ja aiheuttaa vammoja.
• Alä asenna kaiuttimia istuma-asennon pääle katton tai seinälle. Väärin kiinnitetty kaiuttimen verkko saattaa pudota ja aiheuttaa vahinkoja tai henkilövammoja.
• Kun liitālaitteita, katkaise AV-laitteesta virta, irrota verkkojto ja katso ohjeita. Varmista, etta kaytāt oikeita liitantäjohtoja.
• Verkko on kiinnitety magneetein. Verkko saattaa pudota, jos siihen kohdistetaan voima vaakasuunnassa. Kun puhdistat kaiuttimen, ota ensin verkko pois.

Huomautus: käytössä

• Älä aseta kaiutinta epavakaalle pinnalle. Pudotessaan kaiutin saattaa aiheuttta vahinkoja ja mennä rikki.
• Alä käytä kaiutinta säröisen änen toistoon pitkän aikaa. Tämä saattaa aiheuttaa tulipalovaaran.
• Älä istu aläkä seiso kaiuttimen päällä aläkä anna lasten leikkiä sen kanssa.
• Älä aseta suuria tai painavia esineitä kaiuttimen paälle.
• Älä aseta magneettisia esineitä kuten ruuviavaimia tai rautaosia diskantti- tai kesikaiuttimen laheisyyteen. Koska kaiuttimissa on voimakkaat magneetit, ne saattavat vetää esineitä puoleensa ja aiheuttaa vahinkoja tai vahingoittaa kalvoa.

Kaiuttimen pintojen puhdistaminen

Tavallissessa käytössä pintojen pyyhkimen kuivalla kankaalla riittäa kaiuttimien puhtaana pitämiseen. Jos tarpeen, pyyhi liinalla, joka on kastetu viisi- tai kuusikertaiseksi vedellä laimennettuun neutraaliin pesuaineliuokseen ja vaannetty kuivaksi. Ålå käytä huonekaluvahoja tai puhdistimia.

Alä koskaan käytä tinneria, bensiinä, hyonteismyrkkyjä tai muita kemikaaleja laitteelle tai sen läheisyydessä, sillä tällaiset aineet syövytävat sen pintaa.

Kaiutinjärestelmän kiiltävän pinnan puhdistaminen

Vain S-81C-K

• Jos käytetään polyista tai kovaa kangasta tai jos pintaa hangataan voimakkaasti, pintaan tulee naarmuja.
• Jos kaiutinjärestelmän pinnat puhistetaa märällä kankaalla, vesipisaroita saattaa paësta pinnalta laitteen sisään, jolloin se menee epäkunteon.
• Kun puhdistat kaiutinjärestelmän pintoja, pyyhi ne varovasti kuivalla, pehmeällä, varusteisiin kuuluvalla puhdistuskankaalla.

Mitä pakkaukseen kuuluu

Nastapohjat × 3

Liukuestolevty × 4

Verkko x 1

Puhdistuskangas (vain mallille S-81C-K) x 1

Käytöohjeet

Jos haluat havittaatuotteen,älä havitta sita normalin talousjätteen mukana. Käytetyille sahkolaitteille on erillinen keräysjärestelma, joka noudattaa jätteen oikeaa käsittelyä, talteenottoa ja kierratysta koskevaa lainsäddantöä.

EU:n jasenvaltioiden sekä Sveitsin ja Norjan kotitaloudet voivat palautta kaytetyt sahkotuotteet maksutta erillisiin keräyspisteisiin tai jalleenmyyjäle (ostettaessa vastaava uusi tuote).

Niiden maiden osalta, joita ei edellä ole mainittu, ota yhteyttä paikallisviranomaisin oikean hviytstavan selvämiseksi.

Tekemällä niin varmistat, etta havitety laite käsitetälän, otetaan talteen ja kierrätetään oikealla ravall, ja siten estetään potentaliset haittavaikutukset ympäristolle ja ihmisen terveydelle. K058_Fi

K058_Fi

Asennus

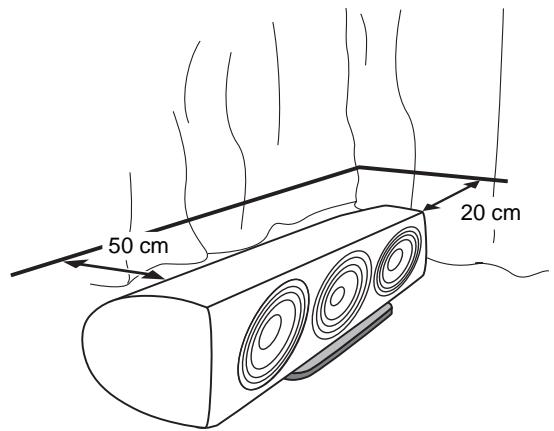

Kaiuttimien paikan valinta

Kuantelupaikan aenet vaikuttavat helposti kaiutjärjestelmän kautta toistuvaan äeneen.
- Jotta äni toistuisi parhaalla mahdollisella tavalla, aseta kaiuttimet vakaalle lattiapinnalle ja sijoita ne alla kuvatulla tavalla. Matalien äanten tasoa voidaan säätä siirtamälla kaiuttimet lahemmas tai kauemmas seinästa. Säädä kaiuttimet niin, etta ne ovat samalla etäisyddella seinäpinnoista, jotta äni olisi tasapainossa.
- Jos huoneessa on paljon jalkikaiuntaa, suosittelemme raskaan kankaan ripustamista seinille ja/tai maton asettamista lattiale, jotta aani vaimenee. Peitaseinat kokonaan, jotta tulos olisi paras mahdollinen.
- Tämä kaiutin on kirjahyllytyppinen kaiutin, joka toimii parhaiten asennettuna tukevalle, tasaiselle pinnalle pois lattialta. Kaiuttimen asentaminen suoraan lattiale antaa samean ja epaselkeän änen.

Tärkeää

• Pioneer ei ota minkäänlaista vastuuta vahingoista, jotka ovat seurausta sjoittamisesta, virheellisetä asennuksesta, riittämottä vahvuuden voimistamisesta, laitteen virheellisetä käytösta, luonnonmullistuksista jne.

Vain S-81C-QL

• Kotelon pinnassa on luonnonpusta valmistetu kiiitopinta. Ålä sijoita kaiutinta sellaiseen paikkaan, johon aurinko paistaa suoraan ja välta lämmittimen ja ilmastointilaitteen laheisyydessä olevia paikkoja. Tällaisissa paikoissa kaiuttimien pinta saattaa vaaristyä, ∀r iähteä ja kaiuttimet saattavat vahingoittua.

Käytämälä kaiutinalustaa

Tämän kaiutinjärestelmän varusteisiin kuuluu kaiuttimen alusta, jotta saadaan parempi äani ja jotta kayttö olisi vakaata ja turvallista. Aseta kaiutin alustalle alla kuvatulla ravalla.

Käytä varusteisiin kuuluvia nastoja tai liukuestolevyjä, kun kaiutin asennetaan kaiuttimen alustalle.

Kun käytetaan nastoja

Tässä kaiutjärestelmässa onNST, joita käytträllä kaiutin voidaan eristäa lattiasta. Käytä varusteisiin kuuluvia nestapohjia, jotta lattia tai muu pinta, jolle kaiutin asetetaan, ei naarmuunnu.

1 Kierrä nastat kierteitettyihin metalliasentimiin, jotka ovat kaiuttimen pohjassa.

2 Aseta nastapohjat niin, että kolmen nastan kärjet osuvat kohdalleen asetettaessa kaiutin alas.

3 Aseta kaiuttinen alusta tastapohjille ja varmista, etta kaiuttinen alusta ei heilu.

4 Aseta kaiutin nastapohjille ja varmista, etta kaiutin ei heilu.

Huomautus

• Käytä aina nestapohjia näytetyllä tavalla oikea puoli ylöspäin nastan kärjen vastaanottamista varten.

Jos nastapohjia ei käytetä kaiuttimien asennuksessa, nastat saattavat vahingoittaa lattiaa. Jos nastoja aiotaan käyttä, suosittelemme nastapohjien käytämista.

Kun kaytetaan liukuestolevyjä

Jotta asennuksesta tulee vakaa, kiinnitä liukuestolevyt kaiuttimen alustan pohjaan.

Verkon kiinnittämien/irrottaminen

Tüssa kaiutinjärestelmässä on verkko, joka voidaan kiinnittä ja irrottaa seuraavalla tavalla:

1 Verkko kiinnitetään asettamalla se kaiuttimen runkoon ja painamalla kevyesti.
2 Ota verkko pois tartumalla siitta kiinni molemmin kasin keskeltä ja vetamälla varovasti itseesi pän niin, etta verkko irtoaa kaiuttimesta.

Huomautus

• Magneetit pitavt verkkoa paikallaan. Ålä aseta verkkojsellaisten esineiden lahelle, jotka ovat altiita magneettisellevaikutuksele (CRT-television jne.).

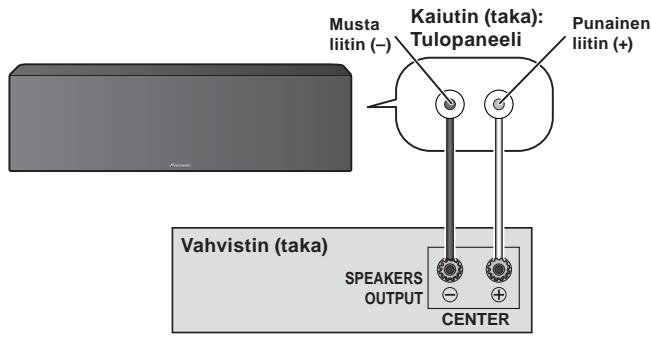

Liitannat

Täm kaiuttimen varusteisiin ei kuulu kaiutinjohtoja vahvistimeen tapahtuvaa liittämista varten.

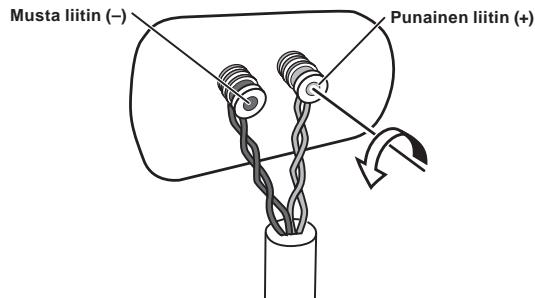

Johtoen liittäminen

1 Katkaise virta vahvistimesta.
2 Liitta kaiutinjohdot kaiuttimen takana oleviin tuloliittimiin. Tuloliittimen napaisuus: punainen on positivinen (+) ja musta negatiivinen (-) .

Löysennä tulolittimien nupit, aseta kaiutinkaapelijohtimet kumpaankin liitinaukkoon ja kiristä lopuksi nupit.

3 Liitä johtoen toinen pää vahvistimen kaiuttinen lahtoliittimiin (katso tarkemmat tiedot vahvistimen käyttoohjeista).

• Kaiutinliittimet voidaan liittä myös banaanipistokkeella. Kun käytät banaanipistokkeita, ota.POIS tuloliittimen päässä oleva suojus.
• Kun pistokkeet on liitetty, varmista johdoista kevesty vetamalla, etta johtoen paat on kiinnitetty lujasti liittimiin. Huonot liitannat aiheuttavat kohinaa ja katkoja äeneen.
• Jos johtoen säikeet työntyvät ulos liittimista ja saïkeet päasevat koskettamaan toisiaan, vahvistimeen kohdistu ylimääräinen kuorma. Tämä saattaa aiheuttaa sen, etta vahvistin lakkaa toimimasta ja vahingoittuu.
• Kun kaytetaan vahvistimeen liitettyjä kaiutinpareja, normaalia stereotehostetta ei saada, jos yhden kaiuttimen (vasemman tai oikean) napaisuus (+, -) on painvastainen.

VAROTOIMET

Kaiutinpääatteet ovat HENGENVAARALLISIA, kun virta on paällä. Estä sahköiskun vaara irrottamalla sähkojohto, ennen kuin kosketat eristämättömiä osia kaiutinkaapeleita kytkettäessä tai irrotettaessa.

D3-4-2-2-3_A_Fi

Tekniset tiedot

Kotelo. Bassorefleksi, kirjahillytyppi

Rakenne. 3-teinen

Koaksiailinen yksikkö: 13 cm kartio/2,5 cm kalotti

Impedanssi 6Ω

Taajuusvaste 40 Hz - 50 kHz

Herkkyys. 85,5 dB (2,83 V)

Suurin tuloteho 130 W

Jakosuodatintaajuus 370 Hz/3kHz

Ulkoiset mitat 560 (L) mm x 190 (K) mm x 280 (S) mm

*Korkeus (kaiutinteline mukaan luettuna): 211,5 mm

Paino 14,5 kg

Vakiovarusteet

Kaiuttimen alusta 1

Nastat. 3

Nastapohjat. 3

Liukuestolevyt 4

Verkko 1

Puhdistuskangas (vain malle S-81C-K) 1

Käytööhjeet

Huom

Parannusten vuoksi pidatämme oikeuden muuttaa teknisä ominaisuksia ja ulkoasua ilman erillista ilmoitusta.

on Pioneerin vaihesaatotekniikalla varustettuihin

tuotteisiin merkitty tavaramerkki. Tämä teknoologia mahdollistaa

korkealaatuisen änentoiston kustakin osasta parantamalla

kokonaisvaiheen sopivuutta.

Julkaisija : Pioneer Corporation.

Kaikki oikeudet pidatetäan.
