РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S-81C-K PIONEER

Благодарим вас за покупку изделия компании Pioneer. Пожалуйста, ознакомьтесь с настоящей инструкцией по эксплуатации, чтобы узнать, как правильно обращаться с приобретенной вами моделью. После того, как вы закончите ознакомление с инструкцией, сохраните ее в надежном месте для обращения к ней в будущем. Перед началом эксплуатации

• Номинальное полное сопротивление данной акустической системы составляет 6 Ω. Подсоединяйте акустическую систему только к усилителям с полным сопротивлением нагрузки в пределах от 6 Ω до 16 Ω (модели, на выходных контактах на динамик которых указано “6 Ω to 16 Ω”). В целях предотвращения повреждения акустической системы в результате входной перегрузки, пожалуйста, соблюдайте следующие меры предосторожности:
• Не допускайте подачу на акустическую систему сигналов, мощность которых превышает значение максимально допустимой мощности на входе.
• При использовании графического эквалайзера для выделения звучания громких звуков в высокочастотном диапазоне, не устанавливайте на усилителе чрезмерно высокий уровень громкости.
• Не перегружайте маломощный усилитель, пытаясь повысить уровень громкости звучания (гармоническое искажение усилителя увеличится и это может повредить Внимание: установка
• Не закрепляйте эти динамики на стене или потолке. Они могут упасть и причинить травму.
• Не устанавливайте динамики над головой на потолке или на стене. При неправильном или ненадежном креплении решетка динамика может упасть, что может стать причиной повреждения оборудования или травм.
• При подсоединении компонентов, выключайте и отсоединяйте ваше аудио-/видеооборудование из розетки, читайте и соблюдайте все инструкции. Убедитесь в том, что вы используете правильные соединительные кабели.
• Решетка прикреплена с помощью магнитов. Решетка может упасть в случае приложения к ней силы в горизонтальном направлении. Перед выполнением чистки динамика, сначала снимите решетку. Чистка корпуса динамика В обычных условиях эксплуатации достаточно периодически протирать корпус сухой тканью, чтобы поддерживать корпус в чистоте. При необходимости, протирайте тканью, смоченной нейтральным моющим средством, разбавленным в пяти или шести частях воды, и хорошо выжатой. Не пользуйтесь воском или моющими средствами для мебели. Никогда не пользуйтесь растворителями, бензином, инсектицидными распылителями или другими химическими веществами на или рядом с данным устройством, поскольку это вызовет коррозию поверхности. Чистка глянцевой поверхности акустической Только для S-81C-K
• Использование пыльной или жесткой ткани, либо приложение слишком большой силы при протирании поверхности может привести к появлению на лакокрасочном покрытии изделия

• Чистка поверхности акустической системы влажной ткани ью может привести к проникновению капель воды на поверхности внутрь изделия, что может привести к неполадкам в работе.
• При выполнении чистки лакокрасочного покрытия акустической системы осторожно протирайте его сухой мягкой тканью, прилагаемой в комплекте поставки протирочной материей. Комплект поставки Основание динамика x 1 Внимание: во время эксплуатации
• Не размещайте динамик на неустойчивой поверхности. Падение динамика может создавать опасности для людей, а также стать причиной повреждения оборудования. Шипы x 3

• Не допускайте вывод через динамик искаженного звука в течение длительного периода времени. Это может создавать опасность возгорания и пожара.
• Не садитесь и не вставайте на динамик, а также не позволяйте детям играть на динамике. Основания шипов x 3

• Не помещайте на динамик большие или тяжелые предметы.
• Не помещайте рядом с высокочастотным или среднечастотным динамиком магнитные или металлические предметы, например, отвертку. Поскольку в динамиках используются сильные магниты, они могут притягивать такие объекты, что может причинить травмы или повредить

Предохранительные нескользкие подкладки x 4 Решетка х 1 Протирочная материя (только для S-81C-K) x 1 Инструкции по эксплуатации 12_S-81C_Ru.fm 3 ページ

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку. Чacтные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия). В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в cooтветcтвующие учреждения. Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья K058_A_Ru Использование основания динамика Правила установки Выбор места для размещения акустических систем В комплект поставки акустической системы включено основание динамика, позволяющее повысить качество звучания, устойчивость и безопасность. Поставьте динамик на основание динамика, как это показано на рисунке внизу. При установке динамика на основание динамика используйте прилагаемые шипы или предохранительные нескользкие

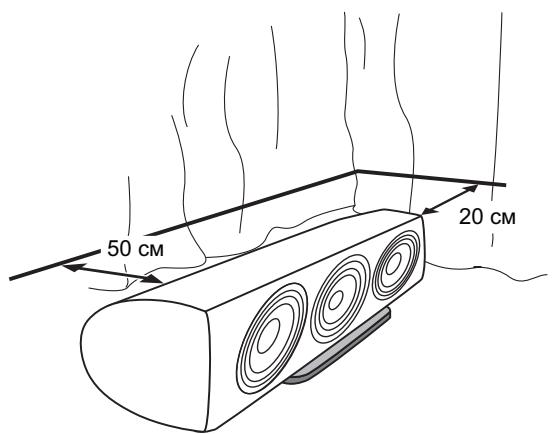

• Для достижения лучшего качества звучания выберите место на твердом и прочном полу и расположите динамики, как это показано на рисунке внизу. Уровень низкочастотных звуков можно отрегулировать, передвигая динамики ближе или дальше от стены. Настройте динамики таким образом, чтобы они были расположены на одинаковом расстоянии от стены с соответствующей стороны, чтобы обеспечить сбалансированное звучание. При использовании шипов

• Если в комнате наблюдается значительный эффект реверберации, рекомендуется повесить плотную материю на стены и/или постелить на пол ковер для приглушения звука. Для достижения лучших результатов полностью закройте стены материей. В комплект поставки данной акустической системы входят шипы, которые можно использовать для изоляции динамика от пола. Пользуйтесь прилагаемыми основаниями шипов для предотвращения появления царапин на полу или другой поверхности в месте установки динамика.

• Данный динамик представляют собой «динамик полочного типа», который проявляет свои наилучшие эксплуатационные качества при размещении на твердой и ровной поверхности над полом. Размещение динамика непосредственно на полу усилит реверберацию, что приведет к гулкому, неясному

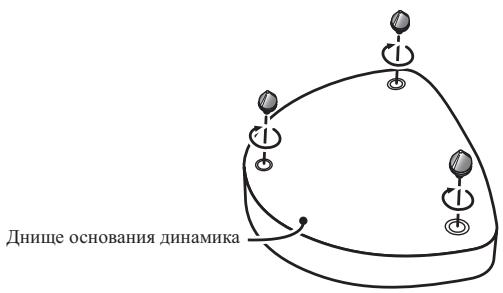

1 Вверните шипы в резьбовые металлические вставки, предусмотренные в днище динамика. Pyccкий

• Условия в помещении прослушивания оказывают тонкое воздействие на качество звуков, воспроизводимых через акустические системы. Днище основания динамика 20 см 50 см

• Компания Pioneer не несет ответственность по возмещению каких-либо убытков, понесенных в результате сборки, неправильного монтажа, недостаточного крепления, неправильной эксплуатации изделия, явлений природы и т. д. Только для S-81C-QL
• В корпусе используется фанера из натуральной древесины. Не размещайте динамик в местах, подверженных воздействию прямых лучей солнечного света, а также избегайте мест вблизи нагревателей и кондиционеров воздуха. Несоблюдение этого правила может привести к деформации и обесцвечиванию корпуса динамика или повреждению динамика. 2 Расположите основания шипов в позициях, в которые попадут концы трех шипов при установке

3 Поставьте основание динамика на основания шипов и убедитесь в том, что основание динамика не качается. 4 Поставьте динамик на основание динамика и убедитесь в том, что динамик не качается.

• Всегда используйте основания шипов, как это показано на рисунке, с выемкой под шип, обращенной вверх.

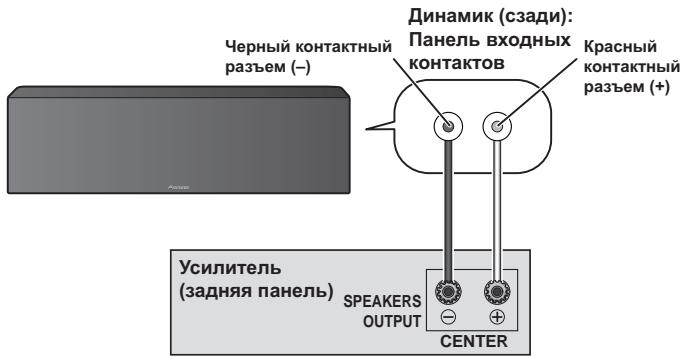

К данному динамику не прилагаются кабели динамика, используемые для подсоединения к усилителю. Динамик (сзади): Черный контактный Панель входных Красный

Если при установке динамиков основания шипов не используются, то шипы могут повредить пол. При использовании шипов рекомендуется использовать основания шипов. При использовании предохранительных нескользких Для обеспечения устойчивости установки прикрепите к днищу каждого основания динамика предохранительные нескользкие

Днище основания динамика

(задняя панель) SPEAKERS OUTPUT CENTER Подключение кабелей

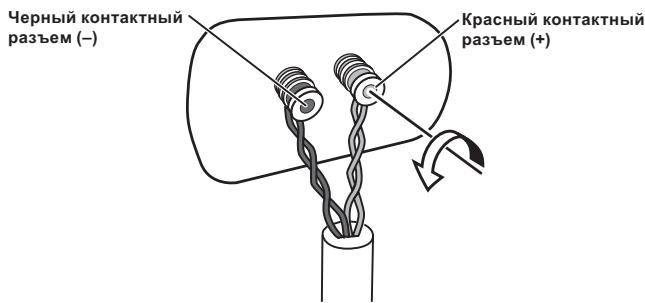

Выключите питание усилителя. 2 Подсоедините кабели динамика к входным контактным разъемам на задней панели динамика. Полярность входных контактных разъемов обозначается следующим образом: красный — положительный (+), черный — отрицательный (–). Ослабьте головки на входных контактных разъемах и вставьте жилы кабелей динамиков в отверстия в контактных клеммах, затем затяните головки. Черный контактный

Установка/снятие решетки Данная акустическая система поставляется с решеткой динамика, которую можно снять, выполнив следующую операцию: 1 Чтобы установить решетку, выровняйте решетку на корпусе динамика и осторожно нажмите на нее. 2 Для того чтобы снять решетку, возьмитесь за решетку обеими руками в центре решетки и отсоедините решетку от динамика, осторожно потянув ее на себя.

• Для удержания решетки на месте используются магниты. Не размещайте решетки возле устройств, которые могут быть чувствительными к магнитному воздействию (ЭЛТтелевизоры и т. п.). 3 Подсоедините другие концы кабелей к выходным контактным разъемам усилителя (за подробным описанием обращайтесь к инструкциям по эксплуатации вашего усилителя).
• Для подсоединения к контактным разъемам динамика вы также можете использовать вилку штекерного («бананового») типа. При использовании вилки штекерного типа необходимо удалить головки с входных контактных разъемов.
• После подсоединения штепселей, слегка потяните за кабели, чтобы убедиться в том, что концы кабелей надежно закреплены в контактных разъемах. Плохой контакт может стать причиной возникновения шумов и пропадания звука.
• Если провода кабелей будут случайно выдернуты из контактных разъемов и войдут в контакт между собой, это вызовет чрезмерную дополнительную нагрузку на усилитель. Это может стать причиной сбоев в работе и даже поломки

• Когда вы пользуетесь комплектом динамиков, подсоединенных к усилителю, вы не сможете получить нормальный эффект стереофонического звучания, если полярность (+, –) подключения одного из динамиков (левого или правого) изменена на обратную.

Если система ВКЛЮЧЕНА, прикосновение к контактам громкоговорителей ОПАСНО. Во избежание опасности поражения электрическим током при подключении или отключении кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым D3-4-2-2-3_A_Ru неизолированным деталям. 12_S-81C_Ru.fm 5 ページ

Технические характеристики Корпус . . . . . . . . . . . . . . . . . . . . . Полочного типа, с отражателем басов Конфигурация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 полосы Низкочастотный динамик . . . . . . . . . . . . . . . . . . . . . . .13-см конус x 2 Средне/высокочастотный динамик . . . . . . . . . . . . . . . . . . . . . Коаксиальная головка: 13-см конус/2,5-см купол Сопротивление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Ω Частотная характеристика. . . . . . . . . . . . . . . . . . . . . . от 40 Гц до 50 кГц Чувствительность. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85,5 дБ (2,83 В) Максимальная входная мощность . . . . . . . . . . . . . . . . . . . . . . . . . 130 Вт Частота разделения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 370 Гц/3 кГц Габаритные размеры . . . . . . . . . .560 (Ш) мм x 190 (В) мм x 280 (Г) мм *Высота (включая стойку под динамик): 211,5 мм Вес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14,5 кг Поставляемые в комплекте принадлежности Основание динамика . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Шипы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Основания шипов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Предохранительные нескользкие подкладки . . . . . . . . . . . . . . . . . . . . . 4 Решетка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Протирочная материя (только для S-81C-K). . . . . . . . . . . . . . . . . . . . . . 1 Инструкции по эксплуатации

Технические характеристики и конструкция могут меняться без предварительного уведомления, в связи с вносимыми усовершенствованиями. является товарным знаком, наносимым на продукты, в которых применяется технология регулировки фазы Pioneer Phase Control. Данная технология позволяет получать высококачественное звучание воспроизводимых каждым компонентом звуков посредством повышения точности настройки уровня фазировки. Издано Pioneer Corporation. © Pioneer Corporation, 2008. Все права защищены. Pyccкий
