S-81C-K - Coluna central PIONEER - Manual de utilização gratuito

Marca	Pioneer
Modelo	S-81C-K
Categoria	Altifalante central
Tipo de caixa	Estante, bass reflex
Configuração	3 vias
Woofer	2 × cone de 13 cm
Médio / Tweeter	Unidade coaxial: cone de 13 cm / dome de 2,5 cm
Impedância nominal	6 Ω
Resposta em frequência	40 Hz - 50 kHz
Sensibilidade	85,5 dB (2,83 V)
Potência máxima de entrada	130 W
Frequências de crossover	370 Hz / 3 kHz
Dimensões (L × A × P)	560 × 190 × 280 mm
Altura com base	211,5 mm
Peso	14,5 kg
Alimentação	Passiva (necessita amplificador externo)
Acessórios fornecidos	Base do altifalante, pontas de desacoplamento (×3), bases para pontas (×3), almofadas antiderrapantes (×4), grelha, pano de limpeza
Manutenção da caixa	Pano seco; se necessário, detergente neutro diluído (sem cera nem produto químico)
Manutenção do acabamento brilhante	Pano macio e seco ou pano de limpeza fornecido (modelo S-81C-K apenas)
Segurança	Não instalar em altura; não se sentar ou subir no altifalante; usar as pontas com as suas bases para evitar riscar o chão; desligar o amplificador antes de conectar os cabos
Peças sobresselentes e reparabilidade	Não especificado pelo fabricante; contactar um serviço autorizado Pioneer
Informações gerais	Tecnologia Phase Control; utilização em amplificador que aceite 6 a 16 Ω

Perguntas frequentes - S-81C-K PIONEER

Qual é a impedância do altifalante e que amplificador usar?

A impedância nominal é de 6 Ω. Ligue o altifalante a um amplificador cuja impedância de carga esteja entre 6 Ω e 16 Ω (indicado nos terminais de saída).

Como instalar as pontas de desacoplamento fornecidas?

Insira as pontas nos encaixes metálicos roscados sob o altifalante. Fixe as bases das pontas nas posições de contacto, depois coloque o altifalante sobre as bases. Utilize sempre as bases para evitar danificar o chão.

Posso fixar o altifalante na parede ou no teto?

Não, o altifalante não foi concebido para fixação na parede ou no teto. Deve ser colocado numa superfície estável e plana para evitar qualquer risco de queda.

Como conectar o altifalante a um amplificador?

Desligue o amplificador. Conecte os cabos do altifalante aos terminais de entrada (vermelho = +, preto = -) na parte traseira do altifalante, depois ligue a outra extremidade aos terminais do amplificador. Pode usar fichas banana depois de remover a tampa.

O que fazer se a polaridade estiver invertida?

Se a polaridade de um altifalante estiver invertida (+, - trocados), o efeito estéreo será degradado. Verifique se o fio vermelho está conectado ao terminal vermelho (+) e o fio preto ao terminal preto (-) em cada altifalante.

Como limpar o acabamento brilhante do modelo S-81C-K?

Utilize um pano macio e seco ou o pano de limpeza fornecido. Não utilize um pano áspero ou húmido, pois isso pode riscar a superfície ou causar infiltrações de água.

Posso remover a grelha do altifalante?

Sim, a grelha é mantida por ímanes. Para removê-la, segure-a com ambas as mãos perto do meio e puxe suavemente em sua direção. Para recolocá-la, alinhe-a e pressione suavemente.

Qual é a potência máxima suportada pelo altifalante?

A potência máxima de entrada é de 130 W. Não exceda este limite para evitar danificar os alto-falantes.

Onde colocar o altifalante para um som ideal?

Coloque o altifalante numa superfície sólida e plana (como um móvel). Afaste-o das paredes para ajustar os graves. Se a sala tiver reverberação, use cortinas ou um tapete para amortecer o som.

Como devo eliminar o altifalante no fim da vida?

Não o deite no lixo doméstico. Leve-o a um centro de recolha autorizado para aparelhos eletrónicos usados. Na UE, Suíça e Noruega, a devolução é gratuita.

MANUAL DE UTILIZADOR S-81C-K PIONEER

Leia por favor estas instruções de utilizesação na sua totalidade para fazer a saber como operar inadequamente o seu aparecido. Depois de terminar a leitura dasisas,instruções,guarde-as num local seguro para referência futura.

Antes de partirar

• A impedência nominal desteSYSTEMAde colunas é de 6Ω. Ligue o Sistema de colunas a um amplificador com uma impedência de energia entre 6 Ω e 16 Ω (um Modelo com a indicação "6 Ω to 16 Ω" afixada nos terminais de saída para as colunas).

De modo a prevenir danos nas columnas resultantes de sobrecarga na entrada, observe por favor as seguientes precauções:

• Não forneça potência ao Sistema de colunas para às dema entrada Tmaxima permitida.

• Quando'utilizar um equalizador grafico para dar enfase a sons altos na faixa das altas freqências, não utilize um volume de amplificação excessivo.

• Não force um amplificador de baixa potência a produzir altos volumes de som (a distortionação harmonica do amplificador AUGentará, àslem de poder danIFICAR a coluna).

Precação: instalação

• Não fixe estas colunas à parede ou ao tecto. Podem cair, causando ferimentos.
• Não instale as as suas colunas sobre aCESSA, na parede ou notecto. Se mal fixadas, a grelha das colunas pode cair, causando danos e ferimentos.
• Desligue da tomada o seu equipamento audio-visual e consulte o manual de instruções quando ligar os componentes entre si. Certifique-se que utilizes os cabos de ligação adequados.
• A grelha é fixada com magnetos. A grelha pode cair se sobre esta for aplicada for aplicada para na horizontal. Retire a grelha quando limpar a coluna.

Precaução:utilização

• Não coloque a coluna numa superficie instável. Pode tornar-se perigosa em caso de queda, para algo de danificar o equipamento.
• Não utilize a coluna para produzir som distorcido durante longos periodos de tempo. Tal pode resultar em incência.
• Não se sente nem se ponha em pé em cima das colunas. Não deixe as crianças brincar com as colunas.
• Não colque objectos grandes ou pesados sobre as colunas.
• Não colque objectos magnéticos tais como chaves de parafusos ou peças de ferro perto do tweeteter ou dos médios. As colunas realizam fortes magnetes, PODENDO atrair objects, causando ferimentos ou danificando o diafragma.

Limpeza da caixa das colunas

Em condições de utilizesçao normais, a passagem com um pano seco é suficiente para manter a caixa limpa. Se necessario limpe com um pano embarbido num detergente neutro diluido cinco ou vezes em agua, e torcido bem. Não utilize cera ou detergentes para mobília.

Não utilize nunca diluentes, benzina, sprays insecticides ou outras produits químico;neste ou proxiesamente aparelho,pois tal correora as superfícies.

Limpeza do acabamento brilhante do sistemas de colunas

S-81C-K apenas

• Se utilizes um pano aspero ou se esfregar a superficie com forca o acontecimiento do produits ficará riscado.
• Se limpar a superficie do sistemas de columnas com um pano humido, os pingos de agua na superficie podem penetrar no produits, causando mau funciona.
• Quando limpar o acabamento doSYSTEMA de colunas, passasuamente um pano macio e seco, o pano de limpeza fornecido.

O que encontrar na caixa

Base de coluna x 1

Espigöes x 3

Bases para espigão x 3

Almofadas anti-derrapantes x 4

Grelha x 1

Manual de instruções

Se quiser deitar fora este produits, não o misture com o lixo comum. De acordo com a leiislação, existe umsystema de recolha separado para os equipamentos electrónicos fora de uso, que requirem tratamento, recuperação e reciclagem apropriados.

Os consumidos dos Estados-membros da UE, da Suça e da Noruega podemOOTRG apmentos electricos fora de uso em determinadas instações de recolha ou a um retalhista (se adquirirem um equipamento novo similar).

Nos paises não mentionados acima, informe-se sobre o método de eliminação correto jusqu'àdas autoridades locais.

Ao fazê-lo está a garantir que o produto que ja não tem utilitye para si é submetido a processos de tratamento, recuperaçao e reciclagem adequados, evitando-se assim potenciais efeitos negativos para o ambiente e a saude humana. K058

K058_A_Po

Como instalar

Escolha do local onde colocar os sistemas de colunas

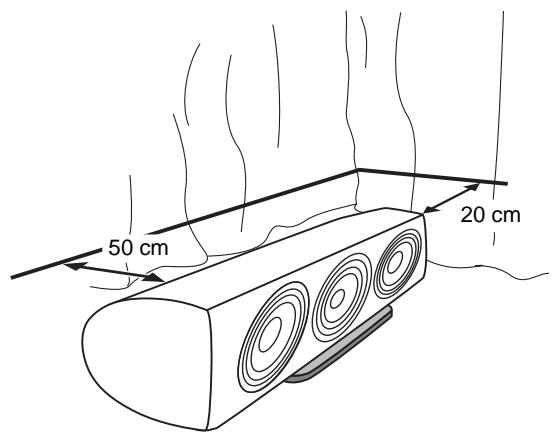

• Os sons produzidos atraves doSYSTEMA de columnas são fácilmente afectados, de modo subtil, pelas condições do espaço de audiência.
• Para uma melhor audiação, escolha uma superficie solida para a colocação das colunas, e posicao as colunas tal comopresentado abaixo. O;nivel dos baixos pode ser ajustadoaproximando ou afastando as colunas da parede. Ajuste ascolunas de modo a que fiquem equidistantes das paredeslaterais, de modo a assegurar um som equilibrado.
• Se o quarto tiver muito reverberacao, recomendamos perdurar tecidos fortes nas paredes, e/ou colocar uma carpete no chao para absorver o som. Para os melhores resultados, cubra as paredes completeness.
• Esta coluna é uma coluna tipo prateleira que aparece o seu melhor desempenho quando colocada sobre uma superficie solida e de nível, afastada do chão. A colocação da coluna direcionmente sobre o solo resulta num som de estrondo, indefinido.

Importante

• A Pioneer não assume qualquer responsabilitadede sobre danos resultants da montagem, fixação deficiente, reforço insufficiente, mautilização do produits, actos da natureza, etc. S-81C-QL apenas
• A caixa da coluna usa um folhado de madeira natural. Não coloque as colunas sob luz solar directa. Evite colocá-las perto de aquecedores ou ar condicionados. Tal pode empenar ou descolorar as caixas das colunas, ou danIFICAR as colunas.

Utilização da base da coluna

Incluida nesteSYSTEMadecolunasestayuma base de coluna para obter o melhor som, estabilitadede seguranca.Coloque a coluna sobrea base,tal comoindicadoabaixo.

Quando instalar a coluna sobre a base da coluna, utilize os espigões ou as bases anti-derrapantes fornecidas.

Quando utilizar os espigões

Esteistema de colunas inclui espigões que podem ser realizados para isolar a coluna do chão. Utilize as bases dos espigões para evaporar riscar o chão ou a superficie sobre a qual a coluna for colocada.

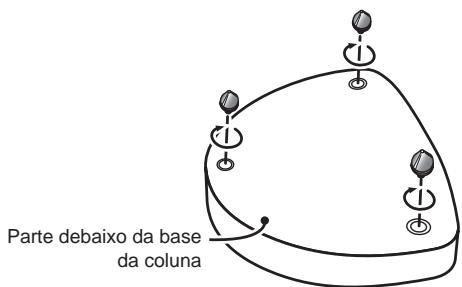

1 Aparafuse os espigões nos furos metal roscados, abertos na base das colunas.

2 Coloque as bases dos espigões nas posições onde as pontas dosTRS espigões apontam quando a coluna estiver na sua posicao.

3 Coloque a base da coluna sobre as bases dos espigões e confirma que a base da coluna não abana.
4 Coloque a coluna sobre a base da coluna e verifique que está não abana.

Precação

• Utilize sempre as bases dos espigões como muito, com a superficie pretendida voltada para cima, de modo receiveber a ponta do espigo.

Não utilize as bases dos espigões quando instalar as colunas,驻村 os espigões podem danIFICAR o chão. Se tencionar utilizes os espigões, aconselhamos vivamente autilização das bases dos espigões.

Para assegurar uma instalação estável, afexe as bases antiderrapantes na superficie debaixo da base da coluna.

Fixação/Remoçao da grelha

Esteistema de colunas está equipado com uma grelha, que pode ser fixada ou retirada do segunte modo:

1 Para fixar a grelha, alinne a grelha como o corpo a coluna e pressione ligeiramente.
2 Para retirar a grelha, segure-a com ambas as mados perto do centro e puxe-a suavamente para si, de modo a Separar a grelha da coluna.

Precação

• A grelha é fixada com magnetos. Não coloque a grelha perto de aparelhos sensíveis a influência magnética (televisores de tubo de raios catódicos, etc.).

Ligações

Esta coluna não inclui cabos de coluna para ligar a um amplificador.

Ligação dos cabos

1 Desligue a alimentacao do seu amplificador.

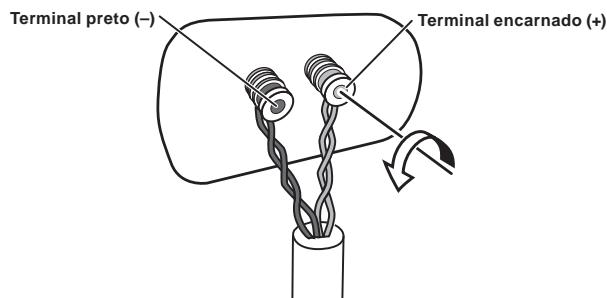

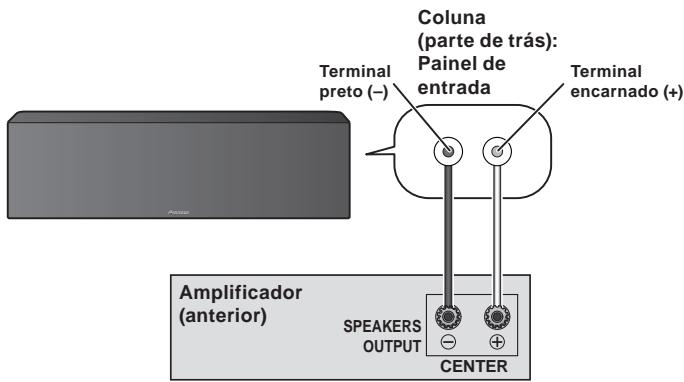

2 Ligue os cabos da coluna aos terminais de entrada na parte anterior da coluna. No que diz respeito à polaridade de entrada, o encarnado é positivo (+) e o preto é negativo (-).

Afrouxe as porcas nos terminais de entrada e insira os cabos em cada um dos orificios do poste do terminal. Aperte(depais as porcas.

3 Ligue as outras extremidades dos cabos aos terminals de saía para colunas, no amplíficator (para mais detalles, consulte o manual de utilizesdo seu amplíficator).

• Pode también ligar os terminais da coluna'utilizando uma ficha banana. quando utilizes uma ficha banana, certifique-se deutar a tampa na extremidade do terminal de entrada.
• DepoS de ligar as fichas, puxe os cabos levamente para se certficar que as extremidades destes se encontrar ligadas firmamente aos terminals. Ligações deficientes podem Criar ruido e interruptão no som.
• Se os fios dos cabos sairem dos TERMINais eentrarem em contacto um com o除外, induzirão uma energia excessiva no amplificador. Tal pode fazer com que o amplificador deixe de funcional, podendo mesmo danIFICAR o amplificador.
• Quando utilizes o Conjunto de colunas ligadas a um amplífador, não consiguiça obter o efeito estereofónico usual se a polaridade (+, -) de uma das colunas (esquerda ou direita) estiver inverteia.

CUIDADO

Estes terminais de coluna está sob voltagem

PERIGOSA. Para fazer o risco deCHOque eletrico ao ligar ou desligar os cabos de coluna, desluge o cabo de alimentacao de energia antes de tocar em quaisquer componentes nao isolados. D3-4-2-2-3_A_Po

Especificações

Caixa . Tipo prateleira, reflexo de baixos

Configuração. 3vias

Altifalante de graves (Woofer) 13 cm cone x 2

Médios/Tweeter . . . . Unidade coaxial: cone 13 cm/abobadado 2,5 cm

Impedência 6Ω

Resposta em frequência 40 Hz a 50 kHz

Sensibilidade. 85,5 dB (2,83 V)

Potência Tmaxa de entrada. 130 W

Frequência de crossover 370Hz/3 kHz

Dimensoes exteriores. .560 (L) mm x 190 (A) mm x 280 (P) mm

*Altura (incluindo o suporte da coluna): 211,5 mm

Peso 14,5 kg

Acessórios fornecidos

Base de coluna 1

Espigoes 3

Bases de espigões 3

alofadas anti-derrapante. 4

Grelha 1

Manual de instruções

Nota

Especificações e conceção sujeitas a possível 修改assem aviso prévio, devoa a melhoramentos.

é um marca registada colocada num produits com

tecnologia Controlo de Fase Pioneer.Esta Tecnologia permite una reproducao sonora de alto grau atraves de cada componente, melhorando o emparelhamento geral de fases.

Todos os direitos reservados.
