S-LX70-C - Coluna central PIONEER - Manual de utilização gratuito

Marca	Pioneer
Modelo	S-LX70-C
Tipo de produto	Alto-falante central
Configuração	2 vias
Woofer	2 x cone de 13 cm
Tweeter	Domo de 2,5 cm
Impedância nominal	6 Ω
Resposta em frequência	40 Hz – 50 000 Hz
Sensibilidade	82 dB
Potência de entrada máxima	130 W
Frequência de crossover	1,7 kHz
Dimensões (L x A x P)	722 x 175 x 70 mm
Peso	5,2 kg
Alimentação	Passiva (necessita amplificador externo)
Instalação	Na parede ou em prateleira (base fornecida)
Blindagem magnética	Sim
Acessórios incluídos	Base, suportes de parede, parafusos, pés antiderrapantes, junta, fixadores velcro, pano de limpeza, gabarito de fixação
Manutenção	Pano macio seco; detergente neutro diluído se necessário
Segurança	Não colocar em superfície instável; usar cabo de segurança na fixação na parede

Perguntas frequentes - S-LX70-C PIONEER

Qual é a impedância do alto-falante central Pioneer S-LX70-C?

A impedância nominal é de 6 Ω. Conecte-o a um amplificador que suporte uma carga de 6 Ω.

Pode-se remover a grade do alto-falante?

Não, a grade não é removível. Não tente removê-la à força para não danificar o alto-falante.

Como instalar o alto-falante em uma parede?

Use o suporte de parede fornecido. Fixe-o firmemente na parede com parafusos adequados (diâmetro 6 mm recomendado) e depois pendure o alto-falante usando o suporte. Um gabarito de perfuração está incluído.

Posso colocar o alto-falante em uma prateleira?

Sim, com a base do alto-falante fornecida. Fixe a base sob o alto-falante usando os parafusos longos e depois coloque o conjunto em uma superfície plana e estável. Use os pés antiderrapantes ou os fixadores velcro.

Quais cabos usar para a conexão?

Os cabos de alto-falante não são fornecidos. Use cabos de grosso calibre e comprimento mínimo para reduzir a resistência. Respeite as polaridades (+ e -) para um som surround correto.

Qual é a potência máxima suportada pelo alto-falante?

A potência de entrada máxima é de 130 W. Não exceda este valor para evitar danificar os alto-falantes.

Como fazer a manutenção do gabinete do alto-falante?

Limpe com um pano macio e seco. Para manchas, use um pano umedecido com detergente neutro diluído (5 a 6 vezes de água) e bem torcido. Não use álcool, solvente ou produtos químicos.

O alto-falante possui blindagem magnética?

Sim, ele possui blindagem magnética. No entanto, se notar distorção de cores em uma TV próxima, afaste o alto-falante ou desligue a TV por 15 a 30 minutos.

Quais são as dimensões e o peso do alto-falante?

Dimensões: 722 mm (L) x 175 mm (A) x 70 mm (P) (sem saliências). Peso: 5,2 kg.

Posso usar o alto-falante com um amplificador de baixa potência?

Sim, mas evite ligar o amplificador no máximo, pois a distorção pode danificar os alto-falantes. Prefira um amplificador adequado para impedância de 6 Ω.

MANUAL DE UTILIZADOR S-LX70-C PIONEER

Obrigado por ter adquirido este produto Pioneer. Leia por favor estas instruções de utilização na sua totalidade para ficar a saber como operar adequadamente o seu aparelho. Depois de terminar a leitura destas instruções, guarde-as num local seguro para referência futura.

Antes de começar

- A impedância nominal deste sistema de colunas é 6 Ω. Ligue-as a um amplificador com uma impedância de carga de 6 Ω (um modelo que exiba “6 Ω” nos terminais de saída para as colunas).

De modo a prevenir danos nas colunas resultantes de sobrecarga na entrada, observe por favor as seguintes precauções:

- Não forneça potência ao sistema de colunas para além da entrada máxima permitida.

- Quando utilizar um equalizador gráfico para dar ênfase a sons altos na faixa das altas frequências, não utilize um volume de amplificação excessivo.

- Não force um amplificador de baixa potência a produzir altos volumes de som (a distorção harmónica do amplificador aumentará, além de poder danificar a coluna).

Manutenção da caixa das colunas

- Para uma utilização normal, uma passagem com um pano macio deverá ser suficiente para manter a caixa da coluna limpa. Se necessário, limpe com um pano embebido numa solução de detergente neutro embebido em cinco ou seis partes de água, e bem torcido. Não utilize ceras para móveis ou diluentes. Não utilize nunca álcool, diluentes, benzina, aerossóis insecticidas ou outros produtos químicos nesta ou próximo deste aparelho, uma vez que corroerão as superfícies. Quando utilizar panos tratados com produtos químicos, leia com atenção o manual de instruções que os acompanha.

Limpeza do acabamento brilhante da coluna

- Quando limpar o acabamento das colunas, passe levemente com um pano macio e seco, o pano fornecido.

- Se utilizar um pano áspero ou com pó, ou se esfregar o ecrã com força, o acabamento do produto ficará riscado.

- Se limpar a superfície da coluna com um pano húmido, os pingos de água que ficam na superfície podem entrar no produto, resultando em mau funcionamento.

Precaução

Instalação

• Não coloque este sistem de colunas sobre uma superfície instável, pois tal pode causar a queda da coluna e provocar danos e ferimentos.
• Desligue da tomada o seu equipamento audio-visual e consulte o manual de instruções quando ligar os componentes entre si. Certifique-se que utiliza os cabos de ligação adequados.
• Quando escolher a localização deste aparelho, evite áreas onde fique sujeito a cair em caso de desastre natural (tal como um tremor de terra). Para mais informação, consulte a página 5.
• A Pioneer não é responsável por qualquer acidente ou estrago resultante de uma instalação incorrecta, de má utilização ou modificação do produto, ou de um desastre natural.

Utilização das colunas

• Não utilize o sistema de colunas para fazer sair som distorcido, durante muito tempo. Tal pode resultar em estragos nas colunas, além de provocar perigo de incêndio.
• Não se sente nem se ponha em pé sobre a coluna, nem deixe crianças brincar com a coluna. Tal poderia provocar a queda da coluna, causando danos e ferimentos.

ATENÇÃO

Estes tornos de autofalantes poden ser sob voltagem perigosa. Quando ligar ou desligar os cabos dos autofalantes, ao fim de prevenir o perigo de choque eléctrico, não toque as partes não isoladas antes de desligar o fio da corrente.

Confirme os seus acessórios

- Suporte para colunas x 1

• Almofadas anti-derrapantes x 1 (conjunto)
• Guarnição (para suporte de colunas) x 1
• Fecho auto-adesivo (gancho) x 2
• Fecho auto-adesivo (argola) x 2
• Pano de limpeza x 1
• Molde de montagem na parede x 1
• Manual de instruções

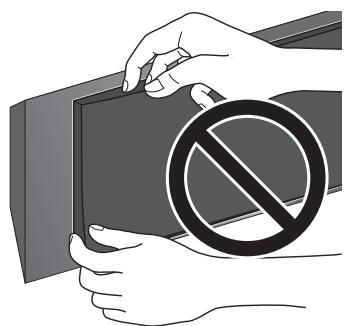

Grelha da coluna

A grelha da coluna não pode ser retirada. Não tente tirá-la pela força pois tal pode danificar a grelha.

Instalação da coluna

Este sistema de colunas não pode ser colocado directamente sobre o chão ou prateleiras. Fixe sempre a coluna a uma parede utilizando os suportes fornecidos, ou coloque-a sobre uma superfície plana utilizando o suporte de coluna fornecido.

- Este sistema de colunas está escudado magneticamente. No entanto, dependendo do local de instalação, pode ocorrer distorção da cor se as colunas forem colocadas extremamente perto de um ecrã de televisão. Se tal acontecer, desligue a alimentação, voltando a ligá-lo 15 ou 30 minutos depois. Se o problema persistir, afaste as colunas do televisor.

Montagem na parede

• Certifique-se que a parede na qual pretende montar a coluna é resistente suficiente para a suportar.
• Lembre-se que o sistema de colunas é pesado. A instalação deficiente das colunas pode causar a queda, com danos na coluna ou ferimentos mas pessoas mais próximas.
• Não são fornecidos parafusos para fixação. Utilize parafusos adequados para o material da parede e para suportar o peso da coluna.

Em caso de dúvida sobre a qualidade e resistência da parede, peça conselho a um profissional.

Uma vez escolhido o local da instalação (tal como um espaço na parede sobre ou sob o televisor), fixe a coluna seguindo o procedimento abaixo.

São fornecidos dois tipos de suportes (para colunas). Quando as utilizar em conjunção com um televisor de plasma Pioneer, use o suporte tipo-L. Quando as fixar de encontro a uma parede, utilize o suporte tipo-S.

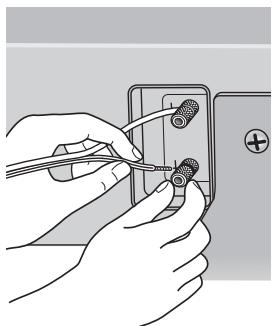

1 Ligue o cabo da coluna.

- O cabo da coluna não está incluído neste sistema de colunas. Estas colunas não incluem os cabos de colunas para ligar a um amplificador. Tome em consideração os seguintes factores quando escolher uns cabos de coluna, de modo a obter o melhor rendimento do seu sistema de colunas.

• Utilize cabos de pesado calibre se possível, com o menor comprimento necessário.
• Cada cabo tem as suas características. Lembre-se disto quando escolher um cabo.
• As ligações nos terminais das colunas e do amplificador devem ser executadas o mais firme possível, de modo a reduzir a resistência do contacto.

Quando montar a coluna numa parede utilizando o suporte, ligue o cabo da coluna antes de fixar a coluna ao suporte.

• Se os fios dos cabos sairem dos terminais e entrarem em contacto um com o outro, induzirão uma carga excessiva no amplificador. Tal pode fazer com que o amplificador deixe de funcionar, podendo mesmo danificar o amplificador.
• Depois de ligar as fichas, puxe os cabos levemente para se certificar que as extremidades destes se encontram ligadas firmemente aos terminais. Ligações deficientes podem criar ruído e interrupção no som.
• Certifique-se que liga os fios às polaridades correctas (+, -) dos terminais das colunas e do amplificador, ou não será produzido o efeito de som envolvente adequado.

2 Coloque o molde de montagem de parede fornecido sobre o local da instalação.

Coloque o molde alinhado pelo chão utilizando por exemplo fita adesiva. Certifique-se que o molde está de nível, para evitar montar a coluna inclinada. A colocação da coluna demasiado próxima dum televisor poder fazer com que o televisor obstrua a coluna, quando chegar a altura de fixar a coluna. Certifique-se que o molde e o televisor não se sobrepõem.

Molde

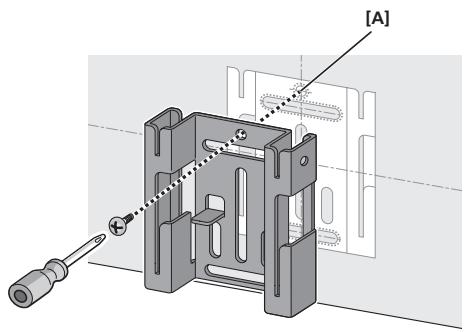

Alinhe o suporte (de parede) no local especificado no molde, e fixe-o temporariamente com um parafuso (recomenda-se a utilização de um parafuso de 6 mm de diâmetro) na marca [A].

Ajuste a posição de fixação ao suporte de modo a que fique alinhado com o molde.

[A]

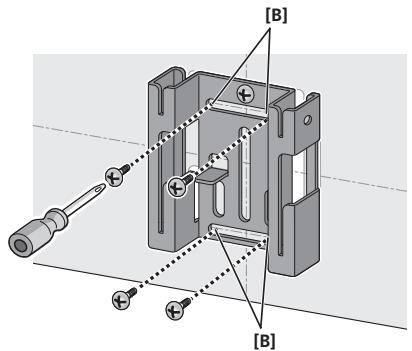

Fixe o suporte utilizando parafusos (recomenda-se a utilização de um parafuso de 6 mm de diâmetro) nas 4 marcas [B] (recomendado). Aperte também firmemente o parafuso [A], que foi utilizado para fixar temporariamente o suporte à parede. Para evitar que a coluna balance ou caia, fixe firmemente o suporte em múltiplos pontos.

• Depois, retire o molde, rasgando-o pelas perfurações.
• A ilustração abaixo exemplifica a fixação do suporte com parafusos em cinco pontos. Aparafuse o ponto [A] e os parafusos nos 4 cantos [B] (recomendado).

[B] [B]

5 Fixe o suporte (da coluna) à coluna.

Fixe o suporte utilizando os parafusos fornecidos (longos) nos 4 orifícios nos cantos.

Este sistema de colunas adopta um design único que controla a direcção do som. Assim, este sistema de colunas pode ser montado de modo diferente, dependendo se é instalado sobre ou sob o televisor. Fixe os suportes na direcção descrita abaixo.

Quando instalar em cima de um televisor Televisor

Quando instalar em baixo de um televisor

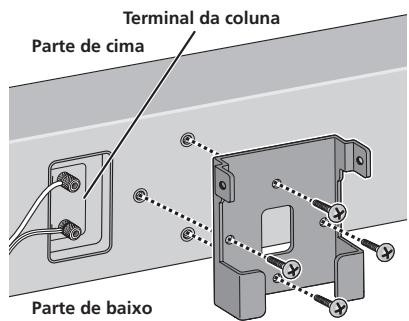

• Quando instalar sob um televisor

Fixe o suporte de modo a que o terminal da coluna fique do lado esquerdo de quem olha para a traseira da coluna.

Terminal da coluna Parte de cima Parte de baixo

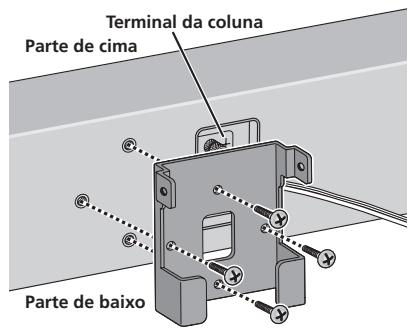

• Quando instalar sobre um televisor

Fixe o suporte de modo a que o terminal da coluna fique do lado direito de quem olha para a traseira da coluna.

Terminal da coluna Parte de cima Parte de baixo

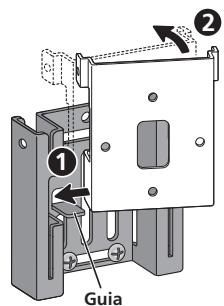

6 Fixe a coluna ao suporte (para parede).

Coloque o bordo inferior esquerdo do suporte (já fixo à coluna) sobre a guia do suporte direito (de parede) num ângulo diagonal (①).

Alinhe os lados direitos de ambos os suportes, de modo a que fiquem alinhados horizontalmente (2).

Desloque ligeiramente para a esquerda e faça-o descer até parar, alinhando a secção saliente esquerda com a ranhura do suporte (de parede) (3).

- A ilustração seguinte não mostra a coluna fixa ao suporte (de coluna) para efeitos de descrição.

① ② Guia

7 Fixe os suportes um ao outro com parafusos.

Fixe os suportes um ao outro utilizando os parafusos fornecidos (curtos) nos orifícios apropriados, localizados no topo dos lados esquerdos e direitos dos suportes.

Se não conseguir fixar ambos os lados (devido por exemplo à falta de espaço para utilizar uma chave de parafusos), certifique-se que um dos lados fica bem fixo com um parafuso.

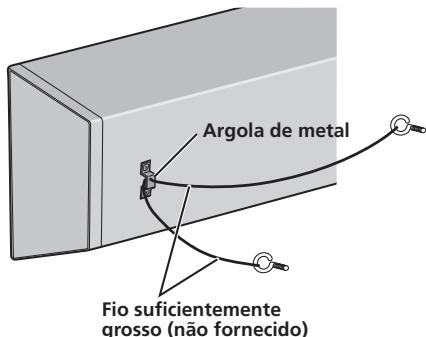

8 Fixe a coluna a uma parede utilizando um fio.

Fixe dois ganchos para quadros (ou semelhante) à parede, atrás da coluna. Faça passar um fio grosso (não fornecido) através dos ganchos, passando pela argola de metal, de modo a estabilizar a coluna (faça um teste para determinar se o fio suporta o peso da coluna).

Argola de metal Fio suficientemente grosso (não fornecido)

- Não fixe a argola de metal directamente à parede. Deve ser utilizada apenas com um fio reforçado, de modo a prevenir a queda da coluna.

Instalação em prateleira utilizando o suporte de coluna

Este sistema de colunas pode ser colocado em superfícies tais como prateleiras, utilizando o suporte para colunas fornecido. Coloque sobre uma superfície, utilizando as almofadas anti-derrapantes ou fechos auto-adesivos nos suportes de colunas.

Não instale as colunas em superfícies escorregadias, pois a resistência da almofadas anti-derrapantes pode ser insuficiente para evitar o deslizamento das colunas.

1 Fixe as almofadas anti-derrapantes ou os fechos auto-adesivos ao suporte da coluna.

• Quando utilizar as almofadas anti-derrapantes

Cole as almofadas anti-derrapantes em cada extremo da base do suporte da coluna.

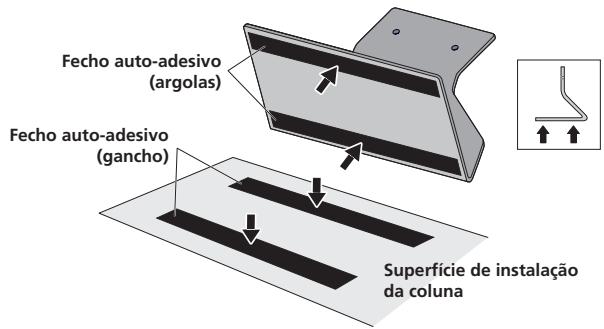

• Quando utilizar o fecho auto-adesivo

Cole o fecho auto-adesivo (lado das argolas) na superfície prevista para a instalação da coluna.

Em seguida, cole o fecho auto-adesivo (lado dos ganchos) à superfície à superfície onde o suporte de colunas será montado.

Fecho auto-adesivo (argolas) Fecho auto-adesivo (gancho) Superfície de instalação da coluna

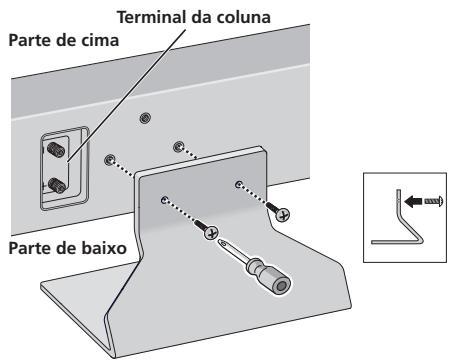

2 Fixe a guarnição ao suporte da coluna.

Fixe a guarnição à superfície do suporte de coluna no local previsto para a montagem da coluna.

Alinhe os oríficios dos parafusos no suporte de coluna com a coluna, e aperte firmemente 2 dos parafusos fornecidos (longos). Fixe o suporte de coluna de modo a que o terminal da coluna fique do lado esquerdo de quem olha para a traseira da coluna.

Terminal da coluna Parte de cima Parte de baixo

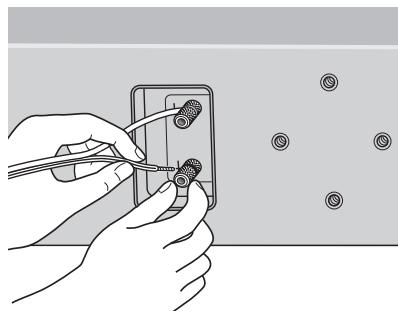

4 Ligue os cabos das colunas.

- O cabo da coluna não está incluído neste sistema de colunas.

Estas colunas não incluem os cabos de colunas para ligar a um amplificador. Tome em consideração os seguintes factores quando escolher uns cabos de coluna, de modo a obter o melhor rendimento do seu sistema de colunas.

• Utilize cabos de pesado calibre se possível, com o menor comprimento necessário.
• Cada cabo tem as suas características. Lembre-se disto quando escolher um cabo.
• As ligações nos terminais das colunas e do amplificador devem ser executadas o mais firme possível, de modo a reduzir a resistência do contacto.

Quando montar a coluna numa parede utilizando o suporte, ligue o cabo da coluna antes de fixar a coluna ao suporte.

• Se os fios dos cabos sairem dos terminais e entrarem em contacto um com o outro, induzirão uma carga excessiva no amplificador. Tal pode fazer com que o amplificador deixe de funcionar, podendo mesmo danificar o amplificador.
• Depois de ligar as fichas, puxe os cabos levemente para se certificar que as extremidades destes se encontram ligadas firmemente aos terminais. Ligações deficientes podem criar ruído e interrupção no som.
• Certifique-se que liga os fios às polaridades correctas (+, -) dos terminais das colunas e do amplificador, ou não será produzido o efeito de som envolvente adequado.

Especificações

Caixa .....Tipo caixa fechada (protegida magneticamente)

Configuração....2 vias

Woofer 13 cm cone x2

Tweeter.... Abóbada de 2,5 cm

Impedância nominal.... 6 Ω

Resposta em frequência 40 Hz a 50 000 Hz

Sensibilidade....82 dB

Potência máxima de entrada.... 130 W

Frequência de crossover 1,7 kHz

Dimensões exteriores.....722 mm (L) x 175 mm (A) x 70 mm (P)

Acessórios fornecidos

Suporte para colunas.... 1

Suporte (para colunas/S)....1

Suporte (para colunas/L) 1

Suporte (para parede) 1

Parafuso (longo) 4

Parafuso (curto) 2

Guarnição (para suporte de colunas)....1

Molde de montagem na parede 1

Manual de instruções

- Aspecto e especificações sujeitas a alteração sem aviso.

é uma marca registada colocada num produto com a

Tecnologia de Controlo de Fase Pioneer.

A Tecnolgia permite 5.1 ch de grau superior sem atrasos na zona dos graves.

Se quiser deitar fora este produto, não o misture com o lixo comum. De acordo com a legislação, existe um sistema de recolha separado para os equipamentos electrónicos fora de uso, que requerem tratamento, recuperação e reciclagem apropriados.

Os consumidores dos Estados-membros da UE, da Suíça e da Noruega podem entregar equipamentos electrónicos fora de uso em determinadas instalações de recolha ou a um retalhista (se adquirirem um equipamento novo similar).

Nos países não mencionados acima, informe-se sobre o método de eliminação correcto junto das autoridades locais.

Ao fazê-lo estará a garantir que o produto que já não tem utilidade para si é submetido a processos de tratamento, recuperação e reciclagem adequados, evitando-se assim potenciais efeitos negativos para o ambiente e a saúde humana.

Registe o seu produto em http://www.pioneer.pt (ou em http://www.pioneer.eu).

Descubra as vantagens de o fazer agora on-line.
