Märke	Pioneer
Modell	S-LX70-C
Produkttyp	Centerhögtalare
Konfiguration	2-vägs
Woofer	2 x 13 cm kon
Tweeter	2,5 cm kupol
Nominell impedans	6 Ω
Frekvensomfång	40 Hz – 50 000 Hz
Känslighet	82 dB
Maximal ineffekt	130 W
Delningsfrekvens	1,7 kHz
Mått (B x H x D)	722 x 175 x 70 mm
Vikt	5,2 kg
Strömförsörjning	Passiv (kräver extern förstärkare)
Installation	Vägg- eller hyllmontering (fot medföljer)
Magnetisk avskärmning	Ja
Ingående tillbehör	Fot, väggfästen, skruvar, halkskydd, tätning, kardborreband, rengöringsduk, monteringsmall
Underhåll	Torr mjuk duk; utspätt neutralt rengöringsmedel vid behov
Säkerhet	Placera inte på ostabil yta; använd fallskyddslina vid väggmontering

Vanliga frågor - S-LX70-C PIONEER

Vad är impedansen för centerhögtalaren Pioneer S-LX70-C?

Nominell impedans är 6 Ω. Anslut den till en förstärkare som klarar 6 Ω belastning.

Kan man ta bort högtalargallret?

Nej, gallret är inte avtagbart. Försök inte ta bort det med våld eftersom det kan skada högtalaren.

Hur monterar man högtalaren på väggen?

Använd det medföljande väggfästet. Fäst det ordentligt på väggen med lämpliga skruvar (rekommenderad diameter 6 mm), häng sedan högtalaren med hjälp av högtalarfästet. En borrmall medföljer.

Kan jag placera högtalaren på en hylla?

Ja, med den medföljande högtalarfoten. Fäst foten under högtalaren med de långa skruvarna, placera sedan enheten på en plan och stabil yta. Använd halkskydden eller kardborrebanden.

Vilka kablar ska man använda för anslutning?

Högtalarkablar medföljer inte. Använd kablar med stor area och minimal längd för att minska resistansen. Respektera polariteterna (+ och -) för korrekt surroundljud.

Vilken maximal effekt tål högtalaren?

Maximal ineffekt är 130 W. Överskrid inte detta värde för att undvika skador på högtalarna.

Hur underhåller man högtalarlådan?

Torka med en mjuk och torr duk. För fläckar, använd en duk fuktad med utspätt neutralt rengöringsmedel (5-6 gånger vatten) och väl urvriden. Använd inte alkohol, thinner eller kemiska produkter.

Är högtalaren magnetiskt avskärmad?

Ja, den är magnetiskt avskärmad. Om du märker färgstörningar på en närliggande TV, flytta högtalaren eller stäng av TV:n i 15–30 minuter.

Vilka mått och vikt har högtalaren?

Mått: 722 mm (B) x 175 mm (H) x 70 mm (D) (exklusive utstickande delar). Vikt: 5,2 kg.

Kan jag använda högtalaren med en lågeffektsförstärkare?

Ja, men undvik att driva förstärkaren till max eftersom distorsion kan skada högtalarna. Välj hellre en förstärkare anpassad för 6 Ω impedans.

BRUKSANVISNING S-LX70-C PIONEER

- Schroef (kort) x 2

Schroef (kort).... 2

Antislipkussentje 1 (set)

Gratulerar till ditt inköp av denna Pioneer-högtalare. Läs noggrant igenom denna bruksanvisning, så att du vet hur du skall hantera högtalaren på rätt sätt. När du har läst igenom bruksanvisningen, skall du förvara den på en säker plats för framtida bruk.

Innan du startar

- Dessa högtalares nominella impedans är 6 Ω. Anslut högtalarna till en förstärkare med en belastningsimpedans på 6 Ω (en modell där "6 Ω" visas intill högtalarutgången).

För att förhindra att högtalarsystemet skadas på grund av överbelastad inmatning, skall du följa följande säkerhetsföreskrifter:

• Mata inte uteffekt till högtalaren som överskrider den maximalt tillåtna ingången.
• När du använder en grafisk equalizer för att betona kraftiga diskantljud, skall du inte använda för hög ljudnivå för förstärkaren.
• Försök inte att tvinga en lågeffektsförstärkare att mata ut kraftiga ljudnivåer (förstärkarens harmoniska distorsion ökas och du kan skada högtalaren).

Skötsel av högtalarhöljet

- Vid normal användning bör det räcka med att torka av med en mjuk duk för att hålla höljet rent. Om så erfordras, kan du rengöra med en duk som har doppats i ett neutralt rengöringsmedel som har spätts ut fem eller sex gånger med vatten och vridits ur ordentligt. Använd inte möbelvax eller kraftiga rengöringsmedel. Använd aldrig tvättsprit, thinner, bensen, insektssprayer eller andra kemikalier på eller nära högtalarna, därför att sådana kommer att korrodera ytorna. Vid användning av kemiskt behandlade dukar, skall du noggrant läsa igenom deras bruksanvisningar.

Rengöring av högtalarnas skinande ytfinish

• Vid rengöring av högtalarnas ytfinish, skall du varsamt torka av med en torr och mjuk duk; den medföljande rengöringsduken.
• Om du använder en dammig eller grov trasa, eller använder för mycket kraft vid avtorkningen, kommer repor att uppstå i ytfinishen.
• Om du rengör högtalarnas ytor med en våt duk, kan vattendroppar på ytan tränga in i högtalaren, så att felfunktion uppstår.

Observera

Placering

• Ställ inte högtalarna på en ostadig yta, därför att högtalarna då kan falla ned och skada utrustningen eller välla personskador.
• Stäng av och lossa din AV-utrustning från elnätet samt se i bruksanvisningarna vid anslutning av apparater. Kontrollera att du använder korrekta anslutningskablar.
• Vid placeringen av denna enhet skall du undvika platser där högtalarna kan falla ned och orsaka personskador vid någon typ av naturkatastrof (till exempel en jordbävning). Se sidan 5 för ytterligare upplysningar.
• Pioneer tar inte på sig något som helst ansvar för några olyckor eller skador som uppstår på grund av felaktig montering, felaktig användning eller modifiering av högtalarna eller naturkatastrofer.

Användning av högtalarna

• Använd inte högtalarna för utmatning av förvrängt ljud under långa tidsperioder. Detta kan resultera i att högtalarna skadas och vara en tänkbar brandrisk.
• Du får inte sitta eller stå på högtalarna och inte låta barn leka på dem. Om du gör detta kan högtalarna falla ned och orsaka materiella skador eller personskador.

SÄKERHETSFÖRESKRIFTER

Dessa högtalarterminaler kan vara under RISKFYLLD SPÄNNING. Då Ni ansluter eller kopplar ifrån högtalarkablarna så rör inga oisolerade delar innan Ni har kopplat ifrån elsladden.

Kontroll av tillbehör

• 1 st. Höftalarstativ

• 1 st. fäste (för högtalaren/S)

• 1 st. fäste (för högtalaren/L)

• 1 st. fäste (för vägg)

• 4 st. skruvar (långa)

• 2 st. skruvar (korta)

• 1 sats glidskyddsdynor
• 1 st. packning (för högtalarstativ)
- 2 st. självfästande fasthållande remsor (nedre)
- 2 st. självfästande fasthållande remsor (övre)
• 1 st. rengöringsduk
• 1 st. väggmonteringsmall
- Bruksanvisning

Högtalargrillar

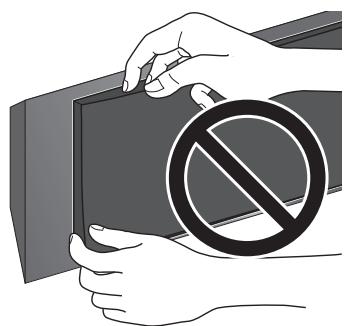

Högtalargrillarna kan inte tas bort. Försök inte att ta bort dem med våld, därför att grillarna då kan skadas.

Placering av högtalaren

Högtalarna kan inte placeras direkt på golv eller på hyllor. Sätt alltid fast högtalaren på en vägg med hjälp av de medföljande fästena, eller sätt fast den på en plan och stabil yta med det medföljande högtalarstativet.

- Dessa högtalare är magnetiskt avskärmade. Vid vissa placeringar kan dock färgstörningar uppträda, om högtalarna placeras mycket nära skärmen till en TV-mottagare. Om detta inträffar skall du sätta TV-mottagarens strömbrytare i OFF-läge och därefter åter sätta den i ON-läge efter 15 till 30 minuter. Om problemet inte försvinner, skall du ställa högtalarna längre bort från TV-mottagaren.

Montering på vägg

• Kontrollera att den vägg du tänker att sätta upp högtalaren på är tillräckligt stark för att bära upp den.
• Kom ihåg att högtalaren är tung. Felaktig montering av högtalaren kan göra att den faller ned och orsakar materiella skador eller personskador.
• Monteringsskruvar medföljer inte. Använd skruvar som lämpar sig för materialet i väggen och som kan bära upp högtalarnas tyngd.

Om du är osäker på väggens kvalitet och styrka, bör du rådfråga en expert på sådant.

När du har bestämt placeringen (till exempel väggen ovanför eller under TV-mottagaren), skall du sätta fast högtalaren på det sätt som beskrivs här nedan.

Två typer av fästen (för högtalaren) medföljer. Vid användning i kombination med en Pioneer plasma-TV-mottagare, skall du använda fästet av L-typ. När du sätter fast den direkt på väggen, skall du använda fästet av S-typ.

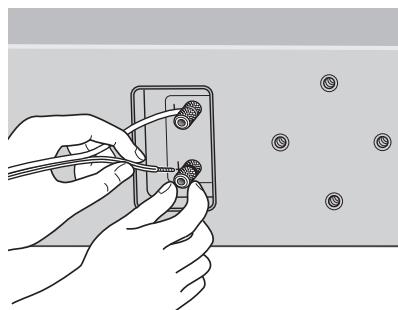

1 Anslut högtalarkabel.

- Ingen högtalarkabel medföljer denna högtalare.

Till dessa högtalare medföljer inga högtalarkablar för anslutning till en förstärkare. Tag följande faktorer med i beräkningen när du väljer högtalarkablar, så att du får ut det mesta möjliga från dina högtalare:

• Använd tjocka högtalarkablar, om så är möjligt, och håll kablarna så korta som möjligt.
• Kablar har olika egenskaper. Kom ihåg detta vid användning av alla kablar.
• Anslutningarna till högtalarens och förstärkarens terminaler måste göras så ordentligt som möjligt för att hjälpa till att minska kontaktmotståndet.

Vid montering av högtalaren på en vägg med hjälp av fästet, skall du ansluta högtalarkabeln innan du sätter fast högtalaren på fästet.

• Om kablarnas kärntrådar lossnar från terminalerna, så att kärntrådarna kommer i beröring med varandra, skapar det en för hög belastning på förstärkaren. Detta kan göra att förstärkaren slutar att fungera och förstärkaren kan till och med skadas.
• Efter anslutningarna skall du dra lätt i kablarna för att kontrollera att kabeländarna sitter fast ordentligt i terminalerna. Slarviga anslutningar kan leda till störningar och ljudavbrott.
• Var noga med att ansluta kablarna med korrekt polaritet (+, -) både vid högtalaren och vid förstärkaren, annars kan korrekt surroundljudseffekt inte uppnås.

2 Sätt fast den medföljande väggmonteringsmallen på platsen för monteringen.

Sätt fast mallen parallell med golvet med hjälp av något fasthållande som till exempel vanlig tejp. Kontrollera att mallen sitter rätlinjigt i förhållande till golvet, för att undvika att montera högtalaren skevt. Om du sätter fast mallen för nära TV-mottagaren, kan TV-mottagaren vara i vägen vid monteringen av högtalaren. Kontrollera att mallen och TV-mottagaren inte överlappar varandra.

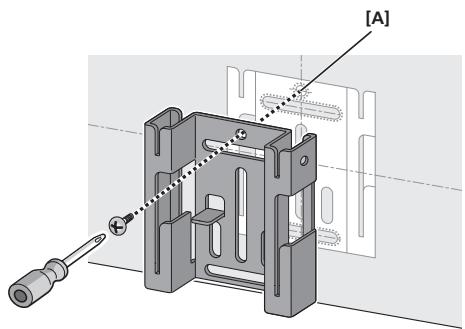

3 Sätt tillfälligt fast fästet (för väggen) på den angivna platsen på mallen.

Passa in fästet (för väggen) på den angivna platsen på mallen och sätt tillfälligt fast det med en skruv (en skruv med 6 mm diameter rekommenderas) vid punkt [A].

Justera in fästets fastsättningsposition, så att det är inpassat mot mallen.

[A]

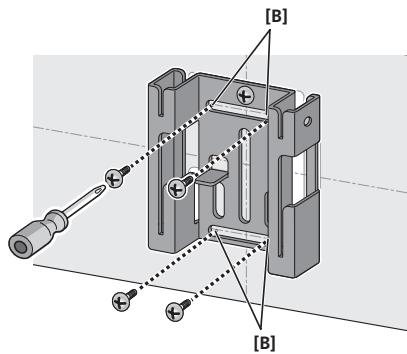

4 Sätt fast fästet (för väggen).

Sätt fast fästet med skruvar (skruvar med 6 mm diameter rekommenderas) på de 4 platserna [B] (rekommenderas). Drag ordentligt fast även skruven [A] som användes för att tillfälligt sätta fast fästet på väggen. För att undvika att högtalaren börjar svaja eller falla ned, skall du sätta fast fästet ordentligt på flera punkter.

• Efteråt skall du ta bort mallen genom att riva längs perforeringarna.
• Följande bild är ett exempel på hur du sätter fast fästet med skruvar vid fem punkter: Skruvplacering [A] och de 4 hörnen vid skruvplacering [B] (rekommenderas).

[B] [B]

5 Sätt fast fästet (för högtalaren) på högtalaren.

Sätt fast fästet med de medföljande skruvarna (långa) i de 4 skruvhålen.

Denna högtalare har en unik konstruktion som styr ljudets inriktning. På grund av denna egenskap måste denna högtalare monteras på olika sätt beroende på om den placeras ovanför eller under TV-mottagaren. Sätt fast fästena åt det håll som visas här nedan.

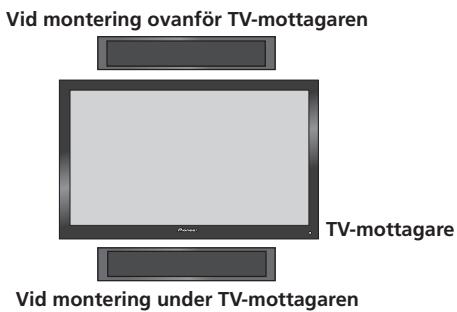

Vid montering ovanför TV-mottagaren TV-mottagare Vid montering under TV-mottagaren

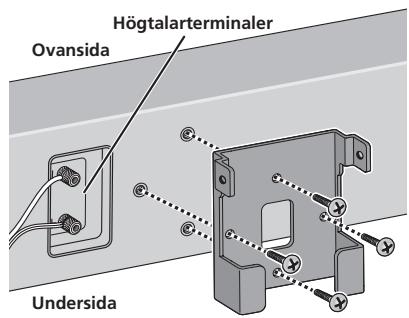

• Vid montering under TV-mottagaren

Sätt fast fästet så att högtalarterminalerna sitter på vänster sida sett från högtalarens baksida.

Högtalarterminaler Ovansida Undersida

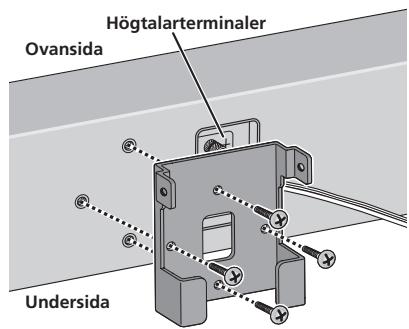

• Vid montering ovanför TV-mottagaren

Sätt fast fästet så att högtalarterminalerna sitter på höger sida sett från högtalarens baksida.

Högtalarterminaler Ovansida Undersida

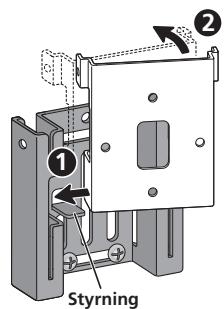

6 Sätt fast högtalaren på fästet (för väggen).

Placera nedre vänstra kanten av fästet (fastsatt på högtalaren) ovanpå styrningen för fästet (för väggen) från en diagonal vinkel (①).

Sätt ihop högersidan av båda fästena så att de blir vågräta med varandra (2).

Flytta en aning åt vänster och skjut nedåt tills det tar stopp, medan du håller den vänstra utskjutande delen inpassad i spåret i fästet (för väggen) (③).

- För att förenkla beskrivningen visar följande bild inte högtalaren fastsatt på fästet (för högtalaren).

① ② Styrning

7 Sätt ihop de båda fästena med skruvar.

Sätt ihop fästena med varandra genom att använda de medföljande skruvarna (korta) vid de skruvhål som finns vid överdelen av vänster och höger sida av fästena.

Om du inte kan låsa fast båda sidorna (om det till exempel inte finns plats att använda en skruvmejsel), skall du försäkra dig om att ena sidan är fastlåst ordentligt med en skruv.

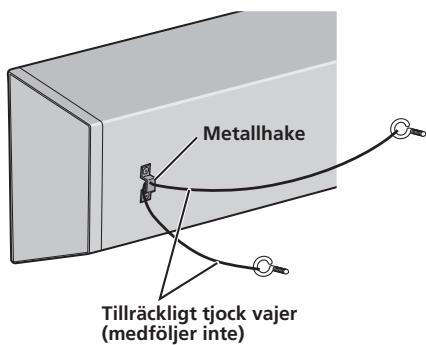

8 Lås fast högtalaren i väggen med en vajer.

Skruva fast två tavelkrokar eller liknande i väggen bakom högtalaren. Drag en tjock vajer (medföljer inte) över tavelkrokarna och genom metallhaken så att högtalaren stabiliseras (var noga med att kontrollera att krokarna kan bära högtalarens vikt).

Metallhake Tillräckligt tjock vajer (medföljer inte)

- Sätt inte fast metallhaken direkt i väggen. Den skall endast användas i kombination med en förstärkt vajer för att förhindra att högtalaren faller ned.

Placering på en hylla med hjälp av högtalarstativet

Denna högtalare kan placeras på platser som till exempel en hylla med hjälp av det medföljande högtalarstativet. Placera högtalaren på önskad plats med användning av glidskyddsdynorna eller de självhäftande fasthållande remsorna fastsatta på högtalarstativet.

Placera inte högtalaren på en glatt yta, därför att fasthållningskraften för glidskyddsdynorna kanske inte räcker till för att förhindra att högtalaren glider.

1 Sätt fast glidskyddsdynorna eller de självhäftande remsorna på högtalarstativet.

• När glidskyddsdynorna används

Sätt fast glidskyddsdynorna i varje hörn på undersidan av högtalarstativet.

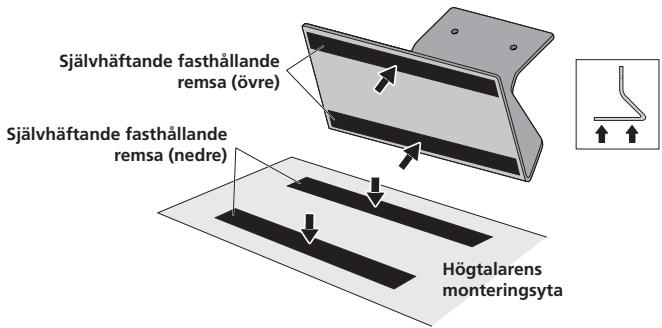

- När de självhäftande remsorna används

Limma fast de självhäftande remsorna (övre) på två platser på undersidan av högtalarstativet.

Limma därefter fast de självhäftande remsorna (nedre) på den yta där högtalarstativet skall placeras.

Självhäftande fasthållande remsa (övre) Självhäftande fasthållande remsa (nedre) Högtalarens monteringsyta

2 Sätt fast packningen på högtalarstativet.

Sätt fast packningen på den yta av högtalarstativet där högtalaren skall monteras.

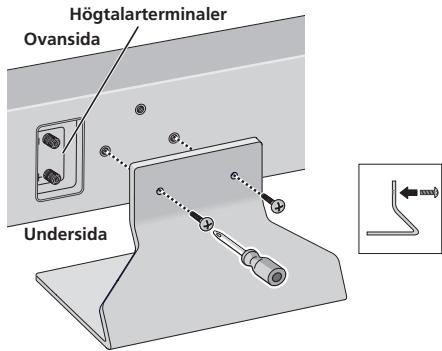

3 Sätt fast högtalarstativet på högtalaren med skruvar.

Passa in skruvhålen i högtalarstativet mot dom i högtalaren och skruva ordentligt in 2 av de medföljande skruvarna (långa). Sätt fast högtalarstativet så att högtalarterminalerna sitter på vänster sida sett från högtalarens baksida.

Högtalarterminaler Ovansida Undersida

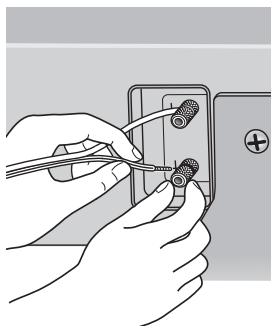

4 Anslut högtalarkablar.

- Ingen högtalarkabel medföljer denna högtalare.

Till dessa högtalare medföljer inga högtalarkablar för anslutning till en förstärkare. Tag följande faktorer med i beräkningen när du väljer högtalarkablar, så att du får ut det mesta möjliga från dina högtalare:

• Använd tjocka högtalarkablar, om så är möjligt, och håll kablarna så korta som möjligt.
• Kablar har olika egenskaper. Kom ihåg detta vid användning av alla kablar.
• Anslutningarna till högtalarens och förstärkarens terminaler måste göras så ordentligt som möjligt för att hjälpa till att minska kontaktmotståndet.

Vid montering av högtalaren på en vägg med hjälp av fästet, skall du ansluta högtalarkabeln innan du sätter fast högtalaren på fästet.

• Om kablarnas kärntrådar lossnar från terminalerna, så att kärntrådarna kommer i beröring med varandra, skapar det en för hög belastning på förstärkaren. Detta kan göra att förstärkaren slutar att fungera och förstärkaren kan till och med skadas.
• Efter anslutningarna skall du dra lätt i kablarna för att kontrollera att kabeländarna sitter fast ordentligt i terminalerna. Slarviga anslutningar kan leda till störningar och ljudavbrott.
• Var noga med att ansluta kablarna med korrekt polaritet (+, -) både vid högtalaren och vid förstärkaren, annars kan korrekt surroundljudseffekt inte uppnås.

Specifikationer

Hölje....Typ med förseglat hölje (magnetiskt avskärmad)

Utformning....2-vägs

Woofer-element....13 cm kon x 2

Diskantelement.... 2,5 cm dome

Nominell impedans 6 Ω

Frekvensomfång 40 Hz till 50 000 Hz

Känslighet....82 dB

Maximal ineffekt 130 W

Brytfrekvens.... 1,7 kHz

Yttermått .....722 mm (B) x 175 mm (H) x 70 mm (D)

(Exklusive utskjutande delar)

Vikt 5,2 kg

Medföljande tillbehör

Höftalarstativ....1

Fäste (för högtalare/S) 1

Fäste (för högtalare/L) 1

Fäste (för vägg) 1

Skruvar (långa) 4

Skruvar (korta)....2

Glidskyddsdynor 1 sats

Packning (för högtalarstativ) 1

Självfästande fasthållande remsor (nedre).... 2

Självfästande fasthållande remsor (övre) 2

Rengöringsduk 1

Väggmonteringsmall 1

Bruksanvisning

- Utförande och tekniska data kan ändras utan föregående meddelande.

är ett varumärke som finns på en produkt med Pioneers

Phase Control-teknologi.

Denna teknologi möjliggör högklassiga 5.1-kanaler utan

fördröjning i basområdet.

Denna produkt får inte kastas tillsammans med vanligt hushållsavfall. Uttjänta elektronikprodukter skall enligt lag samlas in separat för särskild hantering och återvinning.

I EU:s medlemsländer samt Schweiz och Norge får privata hushåll kostnadsfritt lämna in uttjänt elektronik på särskilda insamlingsställen och

återvinningscentraler eller hos en återförsäljare (vid köp av liknande produkt).

I övriga länder skall lokala myndigheter kontaktas för information om korrekt avfallshantering.

Härigenom kommer den kasserade produkten att samlas in, behandlas och återvinnas på det sätt som krävs för att minska negativ påverkan på miljö och människors hälsa.

Upptäck fördelarna med att göra det on-line nu.

Registrer dit produkt på http://www.pioneer.dk (eller http://www.pioneer.eu).

Oplev fordelene ved at gå online nu.

Registrer produktet ditt på http://www.pioneer.no (http://www.pioneer.eu)
