Merke	Pioneer
Modell	S-LX70-C
Produkttype	Senterhøyttaler
Konfigurasjon	2-veis
Woofer	2 x 13 cm kjegle
Tweeter	2,5 cm kuppel
Nominell impedans	6 Ω
Frekvensrespons	40 Hz – 50 000 Hz
Følsomhet	82 dB
Maksimal inngangseffekt	130 W
Delingsfrekvens	1,7 kHz
Mål (B x H x D)	722 x 175 x 70 mm
Vekt	5,2 kg
Strømforsyning	Passiv (krever ekstern forsterker)
Installasjon	Vegg- eller hyllemontering (sokkel medfølger)
Magnetisk skjerming	Ja
Inkluderte tilbehør	Sokkel, veggfester, skruer, sklisikre puter, pakning, borrelåsfester, rengjøringsklut, monteringsmal
Vedlikehold	Tørr, myk klut; fortynnet nøytralt rengjøringsmiddel om nødvendig
Sikkerhet	Ikke plasser på ustabil overflate; bruk fallsikring ved veggmontering

Ofte stilte spørsmål - S-LX70-C PIONEER

Hva er impedansen til Pioneer S-LX70-C senterhøyttaleren?

Nominell impedans er 6 Ω. Koble den til en forsterker som støtter 6 Ω belastning.

Kan du fjerne høyttalergrillen?

Nei, grillen kan ikke fjernes. Ikke prøv å ta den av med makt da dette kan skade høyttaleren.

Hvordan installere høyttaleren på en vegg?

Bruk den medfølgende veggfestet. Fest den godt til veggen med egnede skruer (anbefalt diameter 6 mm), og heng deretter høyttaleren på festet. En borremal følger med.

Kan jeg plassere høyttaleren på en hylle?

Ja, med den medfølgende høyttalersokkelen. Fest sokkel under høyttaleren med de lange skruene, og plasser enheten på en flat og stabil overflate. Bruk sklisikre puter eller borrelåsfester.

Hvilke kabler skal jeg bruke til tilkobling?

Høyttalerkabler følger ikke med. Bruk kabler med stor tverrsnitt og minimal lengde for å redusere motstand. Respekter polariteten (+ og -) for korrekt surroundlyd.

Hva er maksimal effekt høyttaleren tåler?

Maksimal inngangseffekt er 130 W. Ikke overskrid denne verdien for å unngå skade på høyttalerne.

Hvordan vedlikeholde høyttalerkabinettet?

Tørk med en myk, tørr klut. For flekker, bruk en klut fuktet med fortynnet nøytralt rengjøringsmiddel (5-6 ganger vann) og godt vridd ut. Ikke bruk alkohol, tynner eller kjemikalier.

Er høyttaleren magnetisk skjermet?

Ja, den er magnetisk skjermet. Hvis du ser fargeforstyrrelser på et nærliggende TV-apparat, flytt høyttaleren eller slå av TV-en i 15-30 minutter.

Hva er mål og vekt på høyttaleren?

Mål: 722 mm (B) x 175 mm (H) x 70 mm (D) (uten utstikkende deler). Vekt: 5,2 kg.

Kan jeg bruke høyttaleren med en svak forsterker?

Ja, men unngå å skru forsterkeren helt opp da forvrengning kan skade høyttalerne. Foretrekk en forsterker som er tilpasset 6 Ω impedans.

BRUKSANVISNING S-LX70-C PIONEER

Ved installation under fjernsynet

• Ved installation under fjernsynet

Medfølgende tilbehør

Højttalerstativ 1

Vi takker for innkjøpet av dette Pioneer-produktet. Vennligst les igjennom de vedlagte anvisningene slik at du blir godt fortrolig med riktig betjening av denne modellen. Etter å ha nøye gjennomlest anvisningene bør de oppbevares på et trygt sted for fremtidig konsultasjon.

Før du går i gang

- Den nominelle impedansen for høyttalersystemet er 6 Ω. Koble høyttalersystemet til en forsterker med en belastningsimpedanse på 6 Ω (en modell som er merket med "6 Ω" på høyttalernes utgangsterminaler).

For å unngå skade på høyttalerne pga. overbelastning bør du iaktta følgende forholdsregler:

- Ikke belast høyttalersystemet i overkant av det som er spesifisert som maksimal ytelse.

- Ved bruk av den grafiske equalizeren for å forsterke lydbildet i høyfrekvensområdet må det ikke benyttes et for høyt volumnivå med forsterkeren.

- Forsøk aldri å trekke høye volumnivåer fra en forsterker med lav effektytelse (forsterkerens harmoniske forvrengning vil øke og kan dermed påføre skade på høyttaleren).

Vedlikehold av høyttalerkabinettene

- Ved normal bruk er det tilstrekkelig å rengjøre kabinettet ved å tørke det av med en tørr klut. Om nødvendig kan det tørkes av med en klut dyppet i nøytralt såpevann som har blitt uttynnet fem til seks ganger og deretter vridd godt opp. Unngå bruk av møbelvoks og skuremidler. Bruk aldri tynningsmidler, bensin, insekt spray eller andre kjemikalier på eller i nærheten av enhetene da disse kan tære på overflatene. Ved bruk av kluter som innsatt med kjemiske midler, må du lese nøye gjennom de medfølgende anvisningene.

Rengjøring av høyttalersystemets blanke overflater

• Bruk den medfølgende rengjøringskluten eller en annen myk, tørr klut og tørk av høyttalersystemets overflater forsiktig.
• Ikke gni med støvete eller harde kluter eller bruk kraft ved rengjøringen, da dette kan føre til riper på overflatene.
• Hvis du rengjør overflatene med en våt klut kan det forekomme at vanndråper trenger inn i produktet og dermed skade det innvendig.

Forsiktig

Installering

• Ikke plasser høyttaleren på ustabile overflater da dette kan føre til at høyttaleren velter og dermed påføre skade på person eller utstyr.
• Slå av og frakoble AV-utstyret og les anvisningene når komponenter tilkobles. Pass på å bruke egnede kabler for tilkoblingene.
• Ved plasseringen av denne enheten må du påse at den står stødig og unngå steder hvor den kan velte i tilfelle det oppstår en naturkatastrofe (som f.eks. jordskjelv). Se side 5 for ytterligere detaqljer.
• Pioneer påtar seg ikke ansvar for skader eller ulykker som eventuelt oppstår pga. feil installering, feil bruk eller modifisering av dette produktet, eller pga. naturkatasrofer.

Bruk av høyttalerne

• Unngå bruk høyttaleren i en lengre periode hvis den utgir forvrengt lyd da dette kan resultere i at høyttaleren tar skade og også fare for brann.
• Ikke sitt eller stå på høyttalerne eller la barn leke oppå høyttalerne. Høyttaleren kan i slike tilfelle velte og påføre skade på personer eller utstyr.

FORSIKTIG

Disse høyttalerutgangene kan være under FARLIG SPENNING. Når du skal koble høyttalerledningene til eller fra, må du ikke berøre uisolerte deler før du har trukket ut støpslet til strømledningen, for å unngå faren for støt.

Kontroller det medfølgende utstyret

- Høyttalerstativ x 1

- Brakett (for høyttaler/S) x 1

- Brakett (for høyttaler/L) x 1

- Brakett (for vegg) x 1

- Skrue (lang) x 4

- Skrue (kort) x 2

• Glimotvirkende briketter x 1 (sett)
• Gummipakning (for høyttalerstativ) x 1
- Selvklebende felt (hekteside) x 2
• Selvklebende felt (hempeside) x 2
- Rengjøringsklut x 1
• Monteringsstensil for vegg x 1
- Bruksanvisning

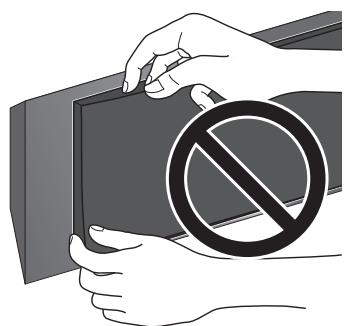

Høyttalersystemets grill

Dette høyttalersystemets grill kan ikke fjernes. Forsøk aldri å fjerne den med kraft da dette kan skade grillen.

Installering av høyttaler

Dette høyttalersystemet skal aldri plasseres direkte på gulv eller hyller. Fest alltid høyttaleren til en vegg med de medfølgende brakettene, eller plasser den på gulvet med det medfølgende høyttalerstativet.

- Dette høyttalersystemet er magnetisk skjermet. Avhengig av plasseringen kan det imidlertid forekomme fargeforvrengning dersom høyttalersystemet installeres svært nærme et TV-apparats skjerm. Hvis dette forekommer må du slå av (OFF) strømbryteren og slå den på (ON) igjen etter at 15 til 30 minutter har passert. Hvis problemet gjenstår bør du flytte høyttalersystemet i større avstand fra TV-apparatet.

Montering på vegg

• Påse at veggen som du ønsker å montere høyttalerne på er sterk nok til å bære enhetenes tyngde.
• Vær oppmerksom på at høyttalersystemet er tungt. Feil montering kan føre til at høyttaleren faller ned og dermed påføre skade på utstyr eller på personer som befinner seg i nærheten.
• Det følger ikke med skruer for monteringen. Bruk skruer som egner seg for materialene veggen er laget av og som kan bære høyttalerens vekt.

Hvis du er usikker på veggens egenskaper og bærekraft bør du rådføre deg med en ekpert.

Når du har avgjort høyttalerens plassering (som f.eks. på veggen i overkant eller underkant av TV-apparatet) fester du høyttaleren på følgende måte.

Det følger med to forskjellige typer braketter (for høyttaleren). Ved bruk med et Pioneer plasma-TV, må du benytte L-typen brakett. Hvis den skal monteres i flukt med veggen, må du bruke S-typen brakett.

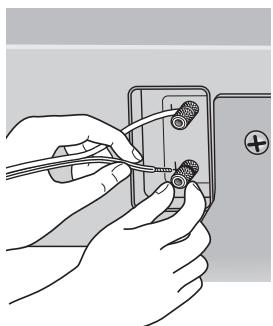

1 Koble til høyttalerledningen.

- En høyttalerledning følger ikke med dette høyttalersystemet.

Høyttalerkabler for tilkobling til en forsterker følger ikke med dette høyttalersystemet. Ta følgende forhold i betraktning ved valget av høyttalerkabler slik at du oppnår best mulig ytelse fra høyttalersystemet:

• Benytt tykkest mulige høyttalerkabler og la kablene være av kortest mulig lengde.
• Ledninger vil inneha forskjellige egenskaper. Vær oppmerksom på dette ved valg av ledningstype.
• Tilkoblingene til høytaler og forsterkerterminalene bør være så stramme som mulig slik kontaktresistansen reduseres.

• Dersom det skulle forekomme at kabeltrådene skyves ut av en terminal kan de komme i kontakt med hverandre, noe som kan føre til at forsterkeren overbelastes. Dette kan medføre at forsterkeren slutter å fungere og til og med påføre skade på forsterkeren.
• Etter at pluggene har blitt tilkoblet bør du dra lett i kablene for å bekrefte at de er godt nok festet til terminalene. Dårlige tilkoblinger er ofte årsak til støy og brudd på lyden.
• Påse at polariteten (+, -) på høyttaler og forsterker blir riktig når ledningsendene kobles til terminalene da surroundeffekten ellers vil utebli.

Fest stensilen i nivå med gulvet med f.eks. limbånd. Pass på at stensilen er rettvinklet slik at ikke høyttalerne blir montert skjevt. Klistring av stensilen i for kortavstand til TV-apparatet kan føre til at TV-apparatet kommer i veien for høyttaleren under monteringen. Pass på at stensil og TV ikke overlapper hverandre.

Pioneer Stensil

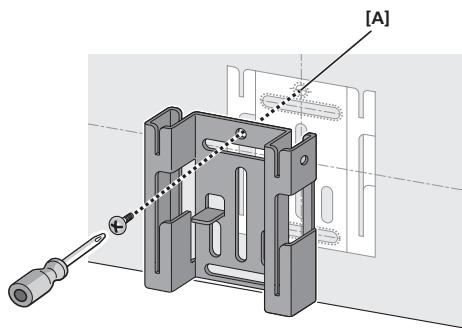

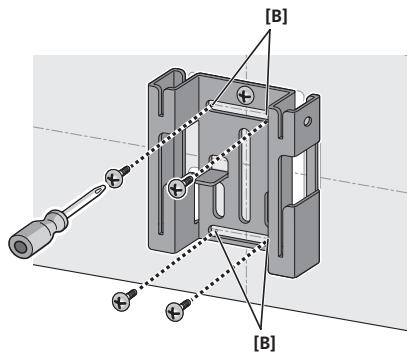

3 Fest braketten (for vegger) midlertidig på stedet du har valgt for stensilen.

Før braketten (for vegger) kant-i-kant med angitte plass på stensilen og fest den midlertidig med en skrue (skrue med 6 mm i diameter anbefales) på punkt [Å].

Juster brakettens posisjon slik at den er helt i flukt med stensilen.

Fest braketten med skruer (skruer med 6 mm i diameter anbefales) på de 4 (anbefalte) punktene [B]. Stram også skruen [A], som ble brukt for midlertidig festing av braketten til veggen, også godt til. For å unngå at høyttaleren vakler eller ramler ned, må braketten festes til flere punkter.

• Til slutt fjerner du stensilen ved å rive den av langs perforeringen.
• Følgende illustrasjon viser et eksempel på montering av braketten med skruer på fem punkter: Punkt for skrue [A] og 4 (anbefalte) hjørnepunkter for ytterligere skruer [B].

[B] [B]

5 Fest braketten (for vegger) til høyttaleren.

Fest braketten med de medfølgende (lange) skruene i de 4 skruehullene.

Dette høyttalersystemets unike design gjør at det er i stand til å bestemme lydens retning. Systemet må av denne grunn monteres på forskjellig vis avhengig av hvorvidt det installeres over eller under TV-apparatet. Fest brakettene i retningen beskrevet nedenor.

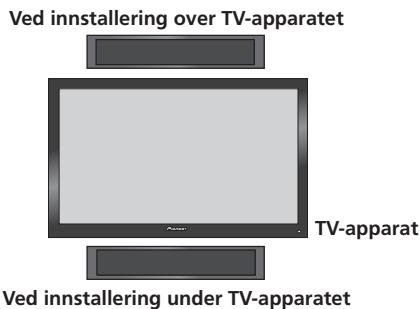

Ved installing over TV-apparatet TV-apparat Ved installing under TV-apparatet

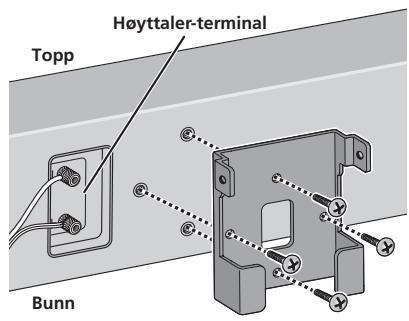

• Ved montering under TV-apparatet

Fest braketten slik at høyttalerterminalen befinner seg til venstre, sett fra høyttalerens bakside.

Høyttaler-terminal Topp Bunn

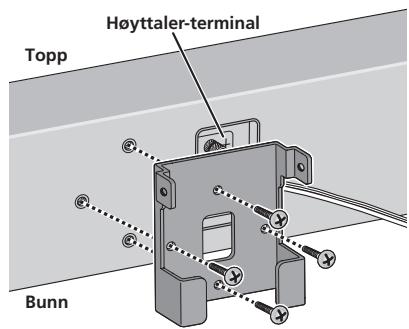

• Ved montering over TV-apparatet

Fest braketten slik at høyttalerterminalen befinner seg til venstre, sett fra høyttalerens bakside.

Høyttaler-terminal Topp Bunn

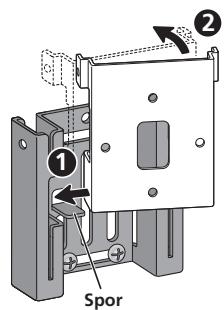

6 Fest høyttaleren til braketten (for vegger).

Plasser nedre venstre kant på braketten (festet til høyttaleren) på toppen av sporet på braketten (for vegger) stilt i vinkel (1).

Før høyre side på brakettene sammen slik at de står horisontalt mot hverandre (2).

Flytt den litt til venstre og la den skli ned inntil den stopper samtidig med å føre sammen den utstikkende delen av sporet på høyre brakett (for vegger) (3).

- Følgende illustrasjon viser ikke høyttaleren festet til braketten (for vegger) av beskrivende formål.

① ② ② Spor

7 Fest brakettene til hverandre med skruene.

Fest brakettene sammen med de medfølgende (korte) skruene i skruehullene som finnes på toppen av venstre og høyre sider av brakettene.

Hvis du ikke er i stand til å feste begge sider (pga. av mangel på rom for skrutrekkeren), må du påse at en av sidene er festet med en skrue.

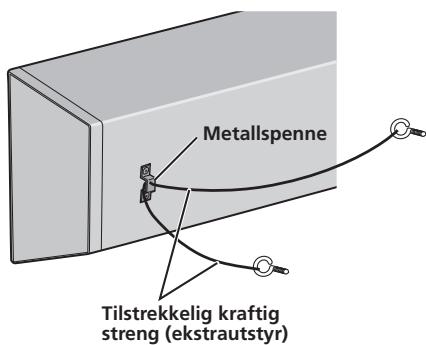

8 Festing av høyttalere til vegg med en streng.

Skru inn to bildekroker eller lignende anordning til en vegg bak høyttaleren. Træ en tykk streng (ekstrautstyr) rundt og gjennom metallspennen slik at høyttaleren blir stabil (pass på å teste at den er i stand til å bære høyttalerens vekt).

Metallspenne Tilstrekkelig kraftig streng (ekstraustyr)

- Ikke fest metallspennen direkte til en vegg. Den skal kun benyttes sammen med en forsterket streng som forhindrer at høyttaleren velter.

Plassering på hylle med høyttalerstativ

Dette høyttalersystemet kan plasseres på flater som f.eks. hyller ved å bruke det medfølgende høyttalerstativet. Plasser på flater med bruk av de glimotvirkende brikettene eller selvklebende båndene på høyttalerstativet.

Ikke plasser høyttalere på glatte overflater da det kan forekomme at de glimotvirkende brikkene ikke er kraftige nok til å forhindre at høyttalerne sklir.

1 Fest de glimotvirkende brikettebe eller selvklebende bändene til høyttalerstativet.

• Ved bruk av glimotvirkende briketter

Klistre de glimotvirkende brikettene til hvert hjørne av høytalerstativets underside.

• Ved bruk av selvklebende bånd

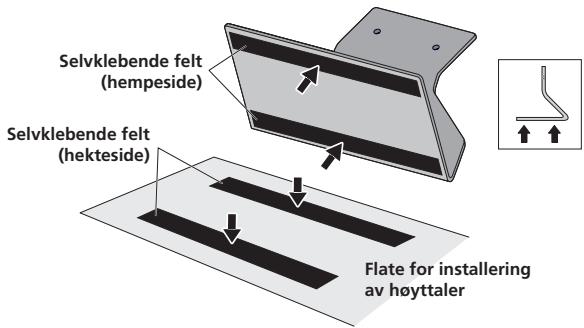

Klistre selvklebende bänd (hempeside) på to steder på høyttalerstativets underside.

Klistre deretter selvklebende bånd (hekteside) på overflaten hvor høyttalerstativet skal plasseres.

Selvklebende felt (hempeside) Selvklebende felt (hekteside) Flate for installering av høyttaler

2 Fest gummipakningen til høyttalerstativet.

Fest gummipakningen til høyttalerstativets flate hvor du skal montere høyttaleren.

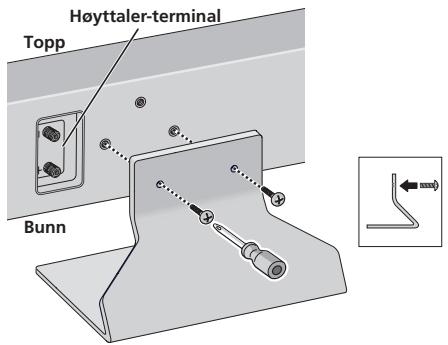

3 Fest høyttalstativet til høyttaleren med skruene.

Før skruehullene på høyttalerstativet og høyttaleren sammen og skru godt til de to medfølgende (lange) skruene. Monter høyttalerstativet slik at høyttalerterminalen sitter på venstre side når høyttaleren ses bakfra.

Høyttaler-terminal Topp Bunn

4 Koble til høyttalerledningen.

- En høyttalerledning følger ikke med dette høyttalersystemet.

Høyttalerkabler for tilkobling til en forsterker følger ikke med dette høyttalersystemet. Ta følgende forhold i betraktning ved valget av høyttalerkabler slik at du oppnår best mulig ytelse fra høyttalersystemet:

• Benytt tykkest mulige høyttalerkabler og la kablene være av kortest mulig lengde.
• Ledninger vil inneha forskjellige egenskaper. Vær oppmerksom på dette ved valg av ledningstype.
• Tilkoblingene til høytaler og forsterkerterminalene bør være så stramme som mulig slik kontaktresistansen reduseres.

Ledningene skal kobles til før du fester høyttalerne til brakettene når du benytter braketter for montering av høyttalerne til en vegg.

• Dersom det skulle forekomme at kabeltrådene skyves ut av en terminal kan de komme i kontakt med hverandre, noe som kan føre til at forsterkeren overbelastes. Dette kan medføre at forsterkeren slutter å fungere og til og med påføre skade på forsterkeren.
• Etter at pluggene har blitt tilkoblet bør du dra lett i kablene for å bekrefte at de er godt nok festet til terminalene. Dårlige tilkoblinger er ofte årsak til støy og brudd på lyden.
• Påse at polariteten (+, −) på høyttaler og forsterker blir riktig når ledningsendene kobles til terminalene da surroundeffekten ellers vil utebli.

Spesifikasjoner

Høyttalertype....Closed-box (magnetisk skjermet)

Konfigurasjon....2-veis

Woofer 13 cm cone x 2

Tweeter.... 2,5 cm dome

Nominell impedans 6 Ω

Frekvensrespons....40 Hz til 50 000 Hz

Sensitivitet....82 dB

Maksimal inngangeffekt. 130 W

Crossover-frekvens 1,7 kHz

Utvendige dimensjoner .....722 mm (B) x 175 mm (H) x 70 mm (D)

(Ustikkende deler ikke inkludert)

Vekt. 5,2 kg

Medfølgende ekstrautstyr

Høyttalerstativ....1

Brakett (for høyttaler/S) 1

Brakett (for høyttaler/L) 1

Brakett (for vegg) 1

Skrue (lang).... 4

Skrue (kort) 2

Glimotvirkende brikett ....1 (sett)

Gummipakning (for høyttalerstativ) 1

Selvklebende felt (hekteside) 2

Selvklebende felt (hempeside).... 2

Rengjøringsklut.... 1

Monteringsstensil for vegg 1

Bruksanvisning
