S-LX70-C - Altavoz central PIONEER - Manual de uso y guía de instrucciones gratis

Marca	Pioneer
Modelo	S-LX70-C
Tipo de producto	Altavoz central
Configuración	2 vías
Woofer	2 x cono de 13 cm
Tweeter	Domo de 2,5 cm
Impedancia nominal	6 Ω
Respuesta en frecuencia	40 Hz – 50 000 Hz
Sensibilidad	82 dB
Potencia de entrada máxima	130 W
Frecuencia de cruce	1,7 kHz
Dimensiones (L x H x P)	722 x 175 x 70 mm
Peso	5,2 kg
Alimentación	Pasivo (requiere amplificador externo)
Instalación	De pared o sobre estante (base incluida)
Blindaje magnético	Sí
Accesorios incluidos	Base, soportes de pared, tornillos, patas antideslizantes, junta, correas de velcro, paño de limpieza, plantilla de fijación
Mantenimiento	Paño suave seco; detergente neutro diluido si es necesario
Seguridad	No colocar sobre superficie inestable; utilizar un cable antideslizamiento en fijación mural

Preguntas frecuentes - S-LX70-C PIONEER

¿Cuál es la impedancia del altavoz central Pioneer S-LX70-C?

La impedancia nominal es de 6 Ω. Conéctelo a un amplificador que soporte una carga de 6 Ω.

¿Se puede quitar la rejilla del altavoz?

No, la rejilla no es extraíble. No intente retirarla a la fuerza, ya que podría dañar el altavoz.

¿Cómo instalar el altavoz en una pared?

Utilice el soporte de pared incluido. Fíjelo firmemente a la pared con tornillos adecuados (diámetro 6 mm recomendado), luego cuelgue el altavoz mediante el soporte para altavoz. Se incluye una plantilla de perforación.

¿Puedo colocar el altavoz sobre un estante?

Sí, con la base del altavoz incluida. Fije la base debajo del altavoz con los tornillos largos, luego coloque el conjunto sobre una superficie plana y estable. Utilice las patas antideslizantes o las correas de velcro.

¿Qué cables usar para la conexión?

Los cables de altavoz no están incluidos. Utilice cables de gran calibre y longitud mínima para reducir la resistencia. Respete las polaridades (+ y -) para un rendimiento surround correcto.

¿Cuál es la potencia máxima que soporta el altavoz?

La potencia de entrada máxima es de 130 W. No supere este valor para evitar dañar los altavoces.

¿Cómo mantener la caja del altavoz?

Frote con un paño suave y seco. Para las manchas, use un paño humedecido con detergente neutro diluido (5 a 6 veces de agua) y bien escurrido. No use alcohol, disolvente ni productos químicos.

¿El altavoz está blindado magnéticamente?

Sí, está blindado magnéticamente. Sin embargo, si nota distorsión de colores en un televisor cercano, aleje el altavoz o apague el televisor durante 15 a 30 minutos.

¿Cuáles son las dimensiones y el peso del altavoz?

Dimensiones: 722 mm (L) x 175 mm (H) x 70 mm (P) (sin protuberancias). Peso: 5,2 kg.

¿Puedo usar el altavoz con un amplificador de baja potencia?

Sí, pero evite llevar el amplificador al máximo ya que la distorsión puede dañar los altavoces. Prefiera un amplificador adecuado a la impedancia de 6 Ω.

MANUAL DE USUARIO S-LX70-C PIONEER

Muchas gracias por la adquisición de este producto Pioneer. Lea todo este manual de instrucciones para aprender a operar correctamente su modelo. Después de haber leído las instrucciones, guarde el manual en un lugar seguro para poderlo consultar en el futuro.

Antes de comenzar

- La impedancia nominal de este sistema de altavoces es de 6 Ω. Conecte el sistema de altavoces a un amplificador que tenga una impedancia de carga de 6 Ω (un modelo que tenga inscrito "6 Ω" en los terminales de salida de altavoz).

Para evitar daños en el sistema de altavoces debido a una sobrecarga de entrada, tenga presente las precauciones siguientes:

• No suministre potencia al sistema de altavoces si excede la entrada máxima permisible.
• Cuando emplee un ecualizador gráfico para acentuar los sonidos altos de la gama de agudos, no aplique un volumen excesivo del amplificador.
• No trate de forzar a un amplificador de poca potencia para que produzca altos volúmenes de sonido (se incrementaría la distorsión armónica del amplificador, y podría dañarse el altavoz).

Cuidados para las cajas acústicas de los altavoces

- En condiciones normales de utilización, emplee un paño suave para frotar la superficie y mantener limpias las cajas acústicas. Si es necesario, límpielas con un paño humedecido en un detergente neutro diluido en cinco o seis partes de agua, y enjuáguelo bien. No emplee cera para muebles ni detergentes. No utilice nunca, ni en la unidad como cerca de ella, alcohol, disolventes, bencina, pulverizadores de insecticida u otros productos químicos, ya que estos productos podrían corroer la superficie. Cuando emplee paños con tratamiento químico, asegúrese de leer el manual de instrucciones que se entrega con ellos.

Limpieza del acabado brillante del sistema de altavoces

• Cuando limpie el acabado del sistema de altavoces, frote con cuidado con un paño suave y seco; el paño de limpieza suministrado.
• Si emplea un paño sucio o áspero o si frota la rejilla con fuerza, pueden producirse rayadas en el acabado del producto.
• Si limpia la superficie del sistema de altavoces con un paño humedecido, las gotas de agua de la superficie pueden entrar al interior del producto y ocasionar mal funcionamiento.

Precaución

Instalación

• No ponga el altavoz sobre una superficie inestable, porque, de lo contrario, el altavoz podría caerse y causar daños materiales o heridas personales.
• Desconecte la alimentación y desenchufe su equipo audiovisual y consulte las instrucciones antes de conectar componentes. Asegúrese de emplear unos cables de conexión adecuados.
• Cuando coloque esta unidad, no la ponga en lugares en los que pudiera correr el peligro de caídas y causar heridas en caso de un desastre natural (como pudiera ser un terremoto). Para más información, vea la página 5.
• Pioneer no se hace responsable de accidentes o daños como consecuencia de una instalación incorrecta, manipulación indebida o por las modificaciones del producto, así como tampoco debido a desastres naturales.

Empleo de los altavoces

• No emplee el altavoz para emitir sonido distorsionado durante largos períodos de tiempo. Podría ocasionar daños en el altavoz y hacerle correr peligro de incendio.
• No se suba ni se siente encima del altavoz, y no permita que los niños jueguen sobre el altavoz. De lo contrario podría ocasionar la caída del altavoz y sufrir daños materiales o heridas personales.

PRECAUCIÓN

Por estos terminales de altavoz circula tensión ACTIVA que es PELIGROSA. Para evitar el peligro de descargas eléctricas al conectar o desconectar los cables de altavoz, desenchufe el cable de alimentación antes de tocar las partes de los cables que no están aisladas.

Confirmación de los accesorios

- Soporte de altavoz x 1

- Tornillos (cortos) x 2

• Almohadilla antirresbalamiento x 1 (juego)
• Junta (para el soporte de altavoz) x 1
• Fijador de autoadhesión (cinta de enganche) x 2
• Fijador de autoadhesión (cinta de adhesión) x 2
• Paño de limpieza x 1
• Plantilla para montaje en la pared x 1
• Manual de instrucciones

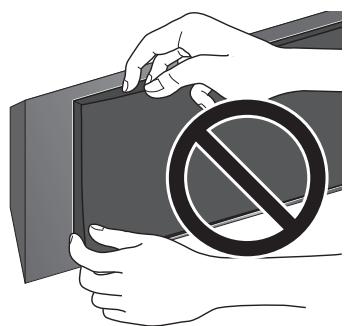

Rejilla del sistema de altavoces

La rejilla del sistema de altavoces no es extraíble. No trate de extraerla a la fuerza porque podría dañar la rejilla.

Instalación del altavoz

Este sistema de altavoces no puede ponerse directamente sobre la superficie del suelo ni en estantes. Fijelo siempre a una pared empleando las ménsulas suministradas, o póngalo sobre una superficie plana y segura empleando el soporte de altavoz suministrado.

- El sistema del altavoces tiene protección magnética. Sin embargo, dependiendo del lugar de instalación, pueden producirse distorsiones de color en la pantalla del televisor si los sistemas de altavoces están cerca de él. Cuando suceda esto, ponga en OFF el interruptor de alimentación del televisor, y después otra vez en ON tras 15 a 30 minutos. Si el problema persiste, coloque el sistema de altavoces alejado del televisor.

Montaje en la pared

• Asegúrese de que la pared en la que se propone montar el altavoz tenga suficiente resistencia para soportarlo.
• Recuerde que el sistema de altavoces es pesado. La instalación inadecuada del altavoz puede ocasionar su caída y producir daños y peligro de lesiones para las personas que estén cerca.
• No se suministran tornillos de fijación. Utilice tornillos apropiados para el material de la pared y el peso de los altavoces.

Si no está seguro de la calidad y resistencia de las paredes, solicite ayuda a un profesional.

Una vez haya decidido el lugar de instalación (como pueda ser el espacio de la pared de encima o debajo del televisor), monte el altavoz siguiendo los procedimientos siguientes.

Se suministran dos tipos de ménsulas (para el altavoz). Cuando se emplee junto a un televisor de plasma Pioneer, emplee la ménsula del tipo L. Cuando se monte empotrado en la pared, emplee la ménsula del tipo S.

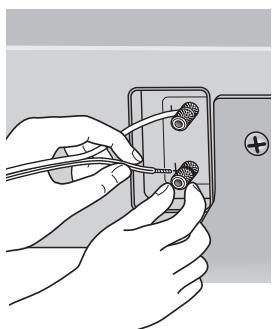

1 Conecte el cable de altavoz.

- El cable de altavoz no se suministran con este sistema de altavoces.

Este altavoz no se suministra con los cables de altavoz utilizados para la conexión a un amplificador. Tenga en cuenta los factores siguientes cuando seleccione los cables de altavoz para aprovechar al máximo el rendimiento de su sistema de altavoces:

• Emplee un cable de gran calibre, y de la mínima longitud necesaria.
• Los cables tienen características distintas. Recuerde lo siguiente cuando utilice cualquier tipo de cables.
• Las conexiones en los terminales del altavoz y del amplificador deben fijarse bien y con seguridad en todo lo posible para ayudar a reducir la resistencia del contacto.

Cuando monte el altavoz en la pared empleando la ménsula, conecte el cable de altavoz antes de montar el altavoz en la ménsula.

• Si los conductores de los cables se salen de los terminales, y los conductores se ponen en contacto entre sí, se aplicará una carga adicional excesiva en el amplificador. Esto puede hacer que el amplificador deje de funcionar, y puede causar incluso daños en el amplificador.
• Después de haber efectuado la conexión tire ligeramente del cable para asegurar la seguridad y solidez de la conexión. Las conexiones defectuosas pueden ocasionar ruido e interrupción del sonido.
• Asegúrese de conectar los cables a las polaridades correctas de los terminales (+, -) en el altavoz y amplificador, o no se produciría el efecto adecuado de sonido Surround.

2 Enganche la plantilla para montaje en la pared suministrada en el lugar de instalación.

Enganche la plantilla nivelada con el suelo con cinta adhesiva o algo semejante. Asegúrese de que la plantilla quede recta para que el altavoz no quede montado con inclinación. Si engancha la plantilla en una posición demasiado cercana al televisor es posible que el televisor no le permita instalar cómodamente el altavoz. Asegúrese de que la plantilla y el televisor no se sobrepongan.

Panasonic Plantilla

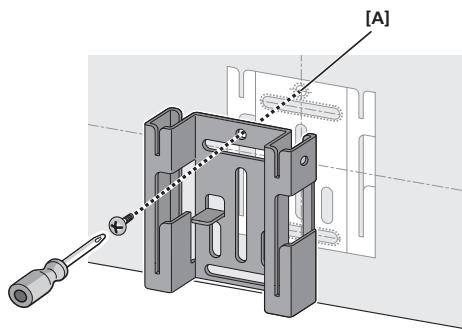

3 Monte provisionalmente la ménsula (para la pared) en el lugar especificado de la plantilla.

Alinee la ménsula (para la pared) en el lugar especificado de la plantilla, y móntela provisionalmente con un tornillo (se recomienda un tornillo de 6 mm de diámetro) en la posición [A]. Ajuste la posición de montaje de la ménsula de modo que quede alineada con la plantilla.

[A]

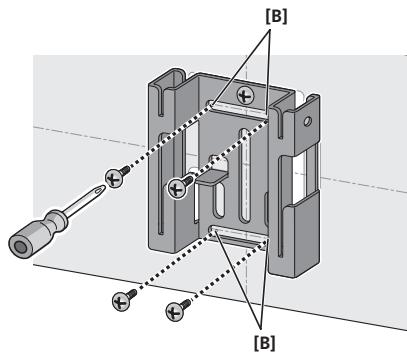

4 Monte la ménsula (para la pared).

Fije la ménsula con tornillos (se recomiendan tornillos de 6 mm de diámetro) en las 4 posiciones [B] (recomendado). Apriete también con seguridad el tornillo [A] que empleó para fijar provisionalmente la ménsula en la pared. Para evitar que se mueva o se caiga el altavoz, fije la ménsula con seguridad en varias posiciones.

• Después, extraiga la ménsula rompiéndola a lo largo de las perforaciones.
• La ilustración siguiente es un ejemplo de fijación de la ménsula con tornillos en cinco lugares: La posición de tornillo [A] y las 4 esquinas de la posición de tornillos [B] (recomendado).

[B] [B]

5 Fije la ménsula (para los altavoces) al altavoz.

Fije la ménsula con los tornillos (largos) suministrados en los 4 orificios de tornillo.

Este sistema de altavoces adopta un diseño exclusivo que controla la dirección del sonido. Debido a esta característica, este sistema de altavoces debe montarse de forma diferente dependiendo de si se instala encima o debajo del televisor. Fije las ménsulas en la dirección indicada a continuación.

Cuando lo instale encima del televisor Television

Cuando lo instale debajo del televisor

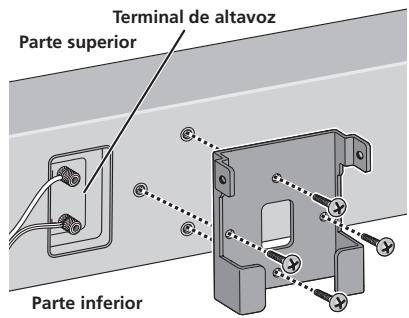

- Cuando lo instale debajo del televisor

Monte la ménsula de modo que el terminal del altavoz quede a su izquierda mirando desde detrás del altavoz.

Terminal de altavoz Parte superior Parte inferior

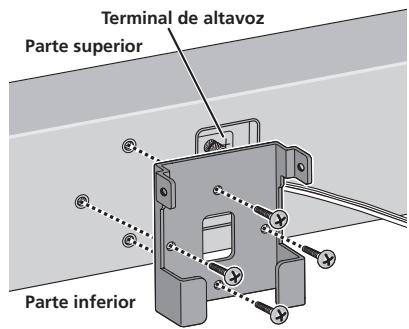

- Cuando lo instale encima del televisor

Monte la ménsula de modo que el terminal del altavoz quede a su derecha mirando desde detrás del altavoz.

Terminal de altavoz Parte superior Parte inferior

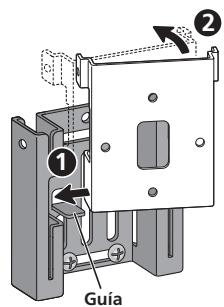

6 Fije el altavoz en la ménsula (para la pared).

Ponga el borde inferior izquierdo de la ménsula (fijada al altavoz) encima de la guía de la ménsula (para la pared) desde un ángulo en diagonal (1).

Junte el lado derecho de ambas ménsulas de modo que queden horizontales entre sí (2).

Muévala un poco hacia la izquierda y deslícela hacia abajo hasta el tope, mientras alinea la parte del saliente izquierdo con la ranura de la ménsula (para la pared) (③).

- La ilustración siguiente no muestra el altavoz fijado a la ménsula (para el altavoz) por razones descriptivas.

① ② Guia

7 Junte las ménsulas con seguridad con tornillos.

Junte las ménsulas con seguridad empleando los tornillos (cortos) suministrados en los orificios de tornillo situados en la parte superior de los lados izquierdo y derecho de las ménsulas.

Si no puede fijar ambos lados (por ejemplo, en casos en los que no hay espacio para emplear un destornillador), asegúrese de que un lado quede fijado con seguridad con un tornillo.

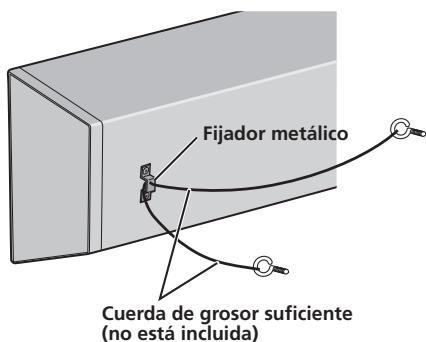

8 Asegure el altavoz a la pared con una cuerda.

Enrosque dos ganchos para cuadros o similares en la pared de detrás del altavoz. Pase una cuerda gruesa (no se suministra) en torno a los ganchos y por el fijador metálico para estabilizar el altavoz (asegúrese de que pueda soportar el peso del altavoz).

Fijador metálico Cuerda de grosor suficiente (no está incluida)

- No fije el fijador metálico directamente a la pared. Sólo deberá utilizarse junto con la cuerda reforzada para evitar la caída del altavoz.

Colocación en estantes empleando el soporte de altavoz

Este sistema de altavoces puede colocarse sobre superficies tales como las de estantes empleando el soporte de altavoz suministrado. Ponga las superficies empleando almohadillas antirresbalamiento o fijadores de autoadhesión en el soporte de altavoz.

No instale el altavoz sobre superficies resbaladizas, porque la resistencia de las almohadillas antirresbalamiento puede ser insuficiente para evitar que resbale el sistema de altavoces.

1 Adhiera las almohadillas antirresbalamiento o fijadores de autoadhesión en el soporte de altavoz.

- Cuando se empleen las almohadillas antirresbalamiento

Enganche las almohadillas antirresbalamiento en cada borde de la parte inferior del soporte de altavoz.

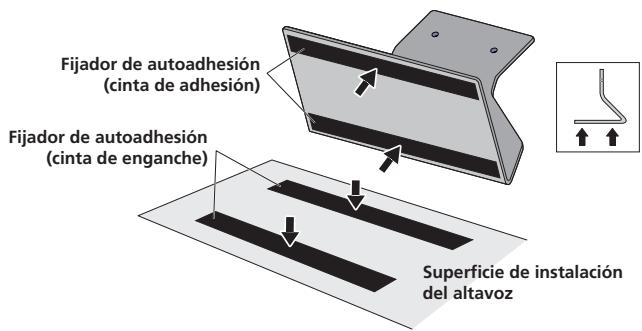

- Cuando se empleen fijadores de autoadhesión

Enganche el fijador de autoadhesión (lado de la cinta de adhesión) en dos lugares de la parte inferior del soporte de altavoz.

Luego, enganche el fijador de autoadhesión (lado de la cinta de enganche) en la superficie en la que desee colocar el soporte de altavoz.

Fijador de autoadhesión (cinta de adhesión) Fijador de autoadhesión (cinta de enganche) Superficie de instalación del altavoz

2 Fije la junta al soporte de altavoz.

Fije la junta a la superficie del soporte de altavoz en el lugar en el que desee montar el soporte de altavoz.

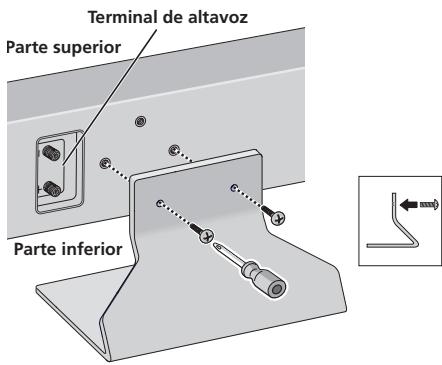

3 Fije el soporte de altavoz al altavoz con los tornillos.

Alinee los orificios de tornillo del soporte de altavoz y del altavoz, y enrosque con seguridad 2 de los tornillos (largos) suministrados. Monte el soporte de altavoz de modo que el terminal del altavoz quede a la izquierda mirando desde detrás del altavoz.

Terminal de altavoz Parte superior Parte inferior

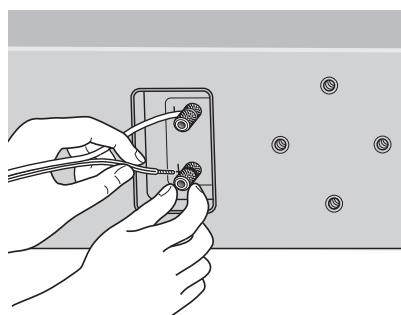

4 Conecte el cable de altavoz.

- El cable de altavoz no se suministran con este sistema de altavoces.

Este altavoz no se suministra con los cables de altavoz utilizados para la conexión a un amplificador. Tenga en cuenta los factores siguientes cuando seleccione los cables de altavoz para aprovechar al máximo el rendimiento de su sistema de altavoces:

• Emplee un cable de gran calibre, y de la mínima longitud necesaria.
• Los cables tienen características distintas. Recuerde lo siguiente cuando utilice cualquier tipo de cables.
• Las conexiones en los terminales del altavoz y del amplificador deben fijarse bien y con seguridad en todo lo posible para ayudar a reducir la resistencia del contacto.

Cuando monte los altavoces en la pared empleando las ménsulas, conecte los cables de altavoz antes de montar los altavoces en las ménsulas.

• Si los conductores de los cables se salen de los terminales, y los conductores se ponen en contacto entre sí, se aplicará una carga adicional excesiva en el amplificador. Esto puede hacer que el amplificador deje de funcionar, y puede causar incluso daños en el amplificador.
• Después de haber efectuado la conexión tire ligeramente del cable para asegurar la seguridad y solidez de la conexión. Las conexiones defectuosas pueden ocasionar ruido e interrupción del sonido.
• Asegúrese de conectar los cables a las polaridades correctas de los terminales (+, -) en el altavoz y amplificador, o no se produciría el efecto adecuado de sonido Surround.

Especificaciones

Caja acústica.....Tipo de caja cerrada (con protección magnética)

Configuración.....2 vías

Altavoz de graves ....Cono de 13 cm x 2

Altavoz de agudos......domo de 2,5 cm

Impedancia nominal 6 Ω

Respuesta en frecuencia 40 Hz a 50 000 Hz

Sensibilidad....82 dB

Potencia de entrada máxima.... 130 W

Frecuencia de cruce.... 1,7 kHz

Dimensiones exteriores . . . 722 mm (An) x 175 mm (Al) x 70 mm (Prf)

(Excluyendo los salientes)

Peso 5,2 kg

Accesorios suministrados

Soporte de altavoz.... 1

Ménsula (para altavoz/S) 1

Ménsula (para altavoz/L) 1

Ménsula (para la pared).... 1

Tornillos (largos) 4

Tornillos (cortos) 2

Almohadilla antirresbalamiento ..... 1 (juego)

Junta (para el soporte de altavoz)....1

Fijador de autoadhesión (cinta de enganche) 2

Fijador de autoadhesión (cinta de adhesión).... 2

Paño de limpieza.... 1

Plantilla para montaje en la pared .... 1

Manual de instrucciones

- Aspecto y especificaciones sujetos a cambios sin previo aviso.

es una marca comercial que llevan los productos que incorporan la tecnología de control de fase de Pioneer.

La tecnología permite el sonido de 5.1 canales de alta calidad sin retardo en la gama de graves.

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana.
